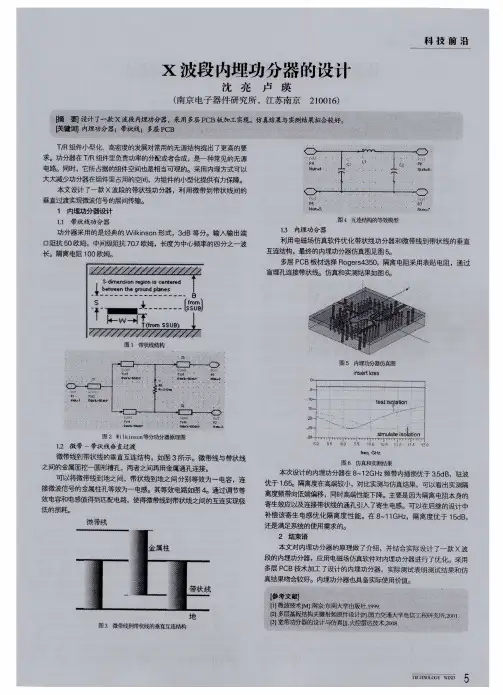

X波段一分二功分器设计

功分器现在有如下几种系列[11]：1、400MHz-500MHz 频率段二、三功分器，应用于常规无线电通讯、铁路通信以及450MHz 无线本地环路系统。

2、800MHz-2500MHz 频率段二、三、四微带系列功分器，应用于GSM ／CDMA/PHS/WLAN 室内覆盖工程。

3、800MHz-2500MHz 频率段二、三、四腔体系列功分器，应用于GSM ／CDMA/PHS/WLAN 室内覆盖工程。

4、1700MHz-2500MHz 频率段二、三、四腔体系列功分器，应用于PHS/WLAN 室内覆盖工程。

5、800MHz-1200MHz/1600MHz-2000MHz 频率段小体积设备内使用的微带二、三功分器。

这里介绍几种常见的功分器：一、威尔金森功分器 我们将两分支线长度由原来的4λ变为43λ，这样使分支线长度变长，但作用效果与4λ线相同。

在两分支线之间留出电阻尺寸大小的缝隙，做成如图1-1所示结构。

图1-1 威尔金森功分器二、变形威尔金森功分器将威尔金森功分器进行变形，做成如图1-2所示结构。

两圆弧长度由原来的4λ变为43λ，且将圆伸展开形成一个近似的半圆。

每个支路通过2λ传输线与隔离电阻相连，这样做虽然会减小电路的工作带宽，但使输出耦合问题得到了解决，而且可以用于不对称，功分比高的电路，隔离电阻的放置更加容易，且两支路间的距离足够大，在输出口可直接接芯片。

图1-2 变形威尔金森功分器三、混合环混合环又称为环形桥路，它也可作为一种功率分配器使用。

早期的混合环是由矩形波导及其4个E-T 分支构成的，由于体积庞大已被微带或带状线环形桥路所取代。

图1-3为制作在介质基片上的微带混合环的几何图形，环的平均周长为 23g λ，环上有四个输出端口，四个端口的中心间距均为4g λ。

环路各段归一化特性导纳分别为a, b, c ，四个分支特性导纳均为0Y 。

这种形式的功率分配器具有较宽的带宽，低的驻波比和高的输出功率。

功分器的设计制作与调试一、设计制作功分器的原理功分器，也称为功率分配器，是一种用来分配输入功率到多个输出端口的无源器件。

在无源器件中，当我们需要将输入功率按照一定比例分配到多个输出端口时，功分器就可以起到很好的作用。

标准的功分器是一个三端口元件，包括一个输入端口和两个输出端口。

功分器的输入功率将被均匀地分配到两个输出端口上，且输出端口之间相互隔离，不会有能量交流。

设计制作功分器的步骤如下：1.确定功分器的工作频率范围：功分器的设计需要根据具体的应用需求来确定工作频率范围。

功分器的频率范围可以从几百兆赫兹到几十吉赫兹不等。

2.选择功分器的阻抗：功分器的阻抗需要与输入输出系统的阻抗相匹配，通常选用50欧姆。

3.设计功分器的结构：功分器的结构大致可以分为两种，一是二分支结构，二是平衡树状结构。

a.二分支结构是指将输入驻波器通过阻抗转换，分为两个并行的输出通路，使得输入功率均匀地分配到两个输出端口。

b.平衡树状结构则是通过铁氧体等元件来实现功分，具有更高的功分精度和更宽的工作频率范围。

4.确定工艺流程：根据功分器的结构和应用需求，确定制作工艺，如集成电路制作技术或者微带线技术等。

5.制作功分器：根据确定的工艺流程，进行制作。

制作功分器的材料通常采用高频电路工艺中的常见材料，如铝、金、铜等。

6.调试功分器：将制作好的功分器与测试仪器连接，通过测试仪器测量功分器的性能指标，如功分精度、输入输出阻抗等。

调试功分器的步骤如下：1.通过测试仪器测量功分器的插入损耗：将功分器的输入和输出端口连接到测试仪器上，通过测试仪器测量功分器的插入损耗，即输入功率与输出功率之间的损耗。

2.测量功分器的测量精度：通过测试仪器测量功分器的功分精度，即两个输出端口之间的功分误差。

3.测量功分器的输入输出阻抗：通过测试仪器测量功分器的输入输出阻抗，保证功分器的阻抗与输入输出系统的阻抗相匹配。

4.优化功分器的性能：根据测试结果，对功分器的结构和参数进行优化，以提高功分器的性能指标。

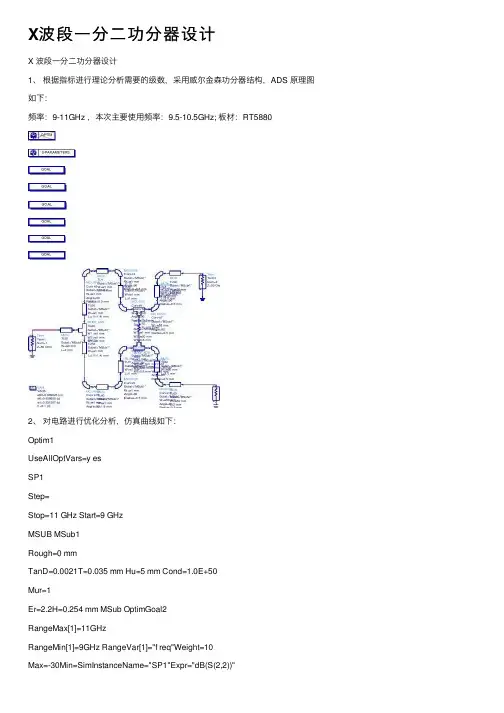

X波段⼀分⼆功分器设计X 波段⼀分⼆功分器设计1、根据指标进⾏理论分析需要的级数，采⽤威尔⾦森功分器结构，ADS 原理图如下：频率：9-11GHz ，本次主要使⽤频率：9.5-10.5GHz; 板材：RT58802、对电路进⾏优化分析，仿真曲线如下：Optim1UseAllOptVars=y esSP1Step=Stop=11 GHz Start=9 GHzMSUB MSub1Rough=0 mmTanD=0.0021T=0.035 mm Hu=5 mm Cond=1.0E+50Mur=1Er=2.2H=0.254 mm MSub OptimGoal2RangeMax[1]=11GHzRangeMin[1]=9GHz RangeVar[1]="f req"Weight=10Max=-30Min=SimInstanceName="SP1"Expr="dB(S(2,2))"OptimGoal3RangeMax[1]=11GHzRangeMin[1]=9GHz RangeVar[1]="f req"Weight=10Max=-30Min=SimInstanceName="SP1"Expr="dB(S(3,3))" OptimGoal6RangeMax[1]=11GHzRangeMin[1]=9GHz RangeVar[1]="f req"Weight=500Max=Min=-3.03SimInstanceName="SP1"Expr="dB(S(3,1))" OptimGoal12RangeMax[1]=11GHzRangeMin[1]=9GHz RangeVar[1]="f req"Weight=500Max=Min=-3.03SimInstanceName="SP1"Expr="dB(S(2,1))" OptimGoal15RangeMax[1]=11GHzRangeMin[1]=9GHz RangeVar[1]="f req"Weight=1000Max=-28Min=SimInstanceName="SP1"Expr="dB(S(2,3))"OptimGoal1RangeMax[1]=11GHzRangeMin[1]=9GHz RangeVar[1]="f req"Weight=1000Max=-30Min=SimInstanceName="SP1"Expr="dB(S(1,1))"R1=100 {-o}l1=0.3 {o}w1=0.318397 {o}w0=0.479686 {o}w50=0.67667 {o}Eqn Var9.8-10.3GHz 指标：m2m3m5m6freq, GHz d B (S (1,1))d B (S (2,2))d B (S (3,3))freq=dB(S(1,1))=-25.9699.500GHz freq=dB(S(2,2))=-26.7029.500GHz freq=dB(S(1,1))=-41.78310.50GHz freq=dB(S(2,2))=-26.41710.50GHzfreq, GHzd B (S (2,1))d B (S (3,1))freq, GHzd B (S (2,3))3、版图：m2m5m3m6freq, GHz d B (S (1,1))d B (S (2,2))d B (S (3,3))freq=dB(S(1,1))=-27.7429.800GHz freq=dB(S(1,1))=-36.86010.30GHz freq=dB(S(2,2))=-25.5439.800GHz freq=dB(S(2,2))=-25.85310.30GHzfreq, GHzd B (S (2,1))d B (S (3,1))freq, GHzd B (S (2,3))4、版图仿真结果：因为版图中没有加⼊隔离电阻，只能观察S11、S21、S31指标，隔离及输出指标不准确。

功分器工作原理(图文)引言概述：功分器是一种常用的无线通信设备，它在无线通信系统中起着至关重要的作用。

本文将详细介绍功分器的工作原理，并通过图文方式进行解释，以帮助读者更好地理解功分器的工作原理。

一、功分器的基本概念1.1 功分器的定义功分器，全称功率分配器，是一种用于将输入功率分配到多个输出端口的无源器件。

它通常由一组耦合的传输线构成，能够实现输入功率的平均分配或者按照一定的比例分配到各个输出端口。

1.2 功分器的分类功分器可以根据其工作原理和结构特点进行分类。

常见的功分器包括等分功分器、反射式功分器和混合式功分器。

等分功分器将输入功率平均分配到各个输出端口，反射式功分器则根据输入功率的幅度和相位进行分配，而混合式功分器则结合了等分功分器和反射式功分器的特点。

1.3 功分器的应用功分器广泛应用于无线通信系统中，特别是在天线系统和射频前端模块中。

它可以用于实现天线的多路复用、功率控制、信号分配等功能，为无线通信系统的正常运行提供了重要的支持。

二、等分功分器的工作原理2.1 等分功分器的结构等分功分器通常由一组等长度的传输线组成，每个传输线都与输入端口和输出端口相连。

这些传输线之间通过耦合结构相互连接，形成一个平衡的功分网络。

2.2 等分功分器的工作原理当输入功率进入等分功分器时，它会被传输线平均分配到各个输出端口。

这是因为等分功分器的传输线长度相等，导致输入信号的传播时间相同，从而实现了功率的等分。

2.3 等分功分器的特点等分功分器具有功率分配均匀、频率响应平坦、插入损耗低等特点。

它可以满足无线通信系统对功率分配的要求，提高系统的性能和可靠性。

三、反射式功分器的工作原理3.1 反射式功分器的结构反射式功分器通常由一组耦合的传输线和反射器组成。

传输线连接输入端口和输出端口，而反射器则用于根据输入功率的幅度和相位进行功率分配。

3.2 反射式功分器的工作原理当输入功率进入反射式功分器时，它会被传输线分配到不同的反射器。

功分器的设计基础学习知识原理功分器（power divider）是一种被广泛应用于射频与微波领域的无源滤波器元件，可以将一个输入信号分为若干个相等的输出信号。

在微波系统中，功分器主要用于将输入信号平均分配给若干个相同的输出端口，以实现无源网络的分配功率和信号分配。

本文将介绍功分器的设计基础学习知识原理。

功分器的基本原理是通过合理的布局和参数设计，使得输入信号在不同的传输线中以相等的功率进行传输。

功分器的基本结构包括平面微带线功分器、同轴线功分器和混合功分器等。

在平面微带线功分器中，常用的结构包括均匀分配型、反射抑制型和等相位型功分器。

均匀分配型功分器是将输入信号均匀地分配到每个输出端口，其基本结构是通过等长的传输线与耦合结构相连。

反射抑制型功分器是在均匀分配型的基础上引入反相器，以抑制反射信号，提高功分器的整体性能。

等相位型功分器是保持输入信号的相位平衡，使得各个输出端口上的信号具有相同的相位。

同轴线功分器是以同轴线为传输介质的功分器，常用的结构有同轴线变压器和同轴线融合型功分器。

同轴线变压器通过改变传输线的电气长度和宽度，实现信号的等分。

同轴线融合型功分器是将多个同轴线结构集成在一起，从而实现输入信号的分配。

混合功分器是由平面微带线和同轴线结构组合而成的功分器，常用的结构有广角功分器和均匀功分器。

广角功分器是通过引入交叉耦合结构，使得功分器具有宽带特性和较小的尺寸。

均匀功分器是通过调整微带线的宽度和长度，以实现输入信号的均匀分配。

在功分器的设计过程中，需要考虑多个参数，包括输入-输出的匹配、功分比、波导损耗、等效电路等。

通过合理的参数选择和设计优化，可以实现功分器的高效性能和稳定性。

总之，功分器的设计基础学习知识原理主要涉及功分器的基本结构和参数设计，以实现输入信号的均匀分配和相位平衡。

通过不同的结构和设计方法，可以实现功分器的特定要求和性能优化。

功分器的设计范文功分器是一种常见的无线通信电路元件，用于将输入信号分配到多个输出端口上，常用于天线阵列、无线信号接收和传输系统中。

功分器的设计需要结合具体的应用需求和性能指标，本文将从功分器的基本原理、设计流程和优化方法等方面进行详细探讨。

1.功分器的基本原理：功分器的基本原理是将输入信号经过特定的网络分配到多个输出端口上，使得每个输出端口上的功率尽可能相等。

常见的功分器有微带功分器和负荷耦合功分器两种类型。

微带功分器由微带线和阻抗变换网络组成，通过微带线上的特定尺寸和形状来实现不同端口的功率分配。

负荷耦合功分器则是通过负荷和相应的耦合元件来实现功率的分配。

2.功分器的设计流程：(1)确定应用需求：首先需要明确功分器的工作频率范围、输入和输出阻抗、功率分配比等参数，以确定功分器的基本设计要求。

(2)选择功分器类型：根据应用需求和性能指标选择合适的功分器类型，如微带功分器或负荷耦合功分器。

(3)设计网络参数：根据所选功分器类型，设计微带线或耦合元件的尺寸和参数。

(4)优化设计：通过仿真和实验等方法对功分器进行优化设计，使得功率分配更加均匀，并满足其他性能要求。

(5)制作和测试：根据设计完成PCB板的制作，并进行实测，验证设计的性能指标和工作频率范围。

3.功分器的优化方法：(1)耦合元件的优化：负荷耦合功分器中，耦合元件的参数对功率分配有较大影响，可以通过仿真和试错法来得到较优的耦合元件参数。

(2)反馈网络的设计：通过添加适当的反馈网络，可以改善功分器的频率响应和工作稳定性。

(3)多级结构的设计：将多个功分器级联，可以实现更细致的功率分配和增强功分器的带宽性能。

(4) 调控电路的设计：通过添加可调控的电路结构，如 PIN diode 或变容二极管等，可以实现功分器的可调功分功能。

(5)高精度制作工艺：利用先进的微加工技术和高精度制作工艺，如光刻和无线电频率电子束均匀在生长环境的真空中被扫描的实验技术（EBL），可以提高功分器的性能和稳定性。

功率分配器的设计与仿真学院：物理与电子工程学院专业：通信工程功分器设计实验报告一、实验目的通过设计功分器结构，了解功率分配器电路的原理及设计方法，学习使用软件进行微波电路的设计，优化，仿真。

掌握功率分配器的制作及调试方法。

二设计要求指标通带范围0.9-1.1GHZ。

双端输出，功分比1:1.。

通带内个端口反射系数小于-20dB。

俩个输出端口隔离度小于-20dB。

传输损耗小于3.1dB.三：功分器的基本原理：一分为二功分器是三端口网络结构，如图9-1所示。

信号输入端的功率为P1，而其他两个端口的功率分别为P2和P3。

由能量守恒定律可知：P1=P2+P3。

如果P2(dBm)=P3(dBm),三端口功率间的关系可写成：P2(dBm)=P3(dBm)=(dBm)-3dB。

当然，并不一定要等于P3，只是相等的情况在实际电路中最常用。

因此，功分器可分为等分型（P2=P3）和比例型(P2=kP3)两种类型。

功分器的主要技术指标包括频率范围、承受功率、主路到支路的分配损耗、I/O间的插入损耗、支路端口间的隔离带、每个端口的电压驻波比等。

1）频率范围：这是各种射频/微波电路的工作前提，功分器的设计结构与工作频率密切相关。

必须首先明确功分器的工作频率，才能进行下面的设计。

2）承受功率：在功分器/合成器中，电路元件所能承受的最大功率是核心指标，它决定了采用什么形式的传输线才能实现设计任务。

一股地，传输线承受功率由小到大的次序是微带线、带状线、同轴线、空气带状线、空气同轴线，要根据设计任务来选择用何种传输线。

3〕分配损耗：主路到支路的分配损耗实质上与功分器的主路分配比，Ad有关。

其定义为，式子中：Pin=kPout，例如：两等分功分器的分配损耗是3dB，四等分功分器的分配损耗是6dB。

4）插入损耗：1/0间的插入损耗是由于传输线（如微带线）的介质或导体不理想等因素产生的。

考虑输入端的驻波比所带来的损耗，插入损耗，Ai定义为：Ai=A-Ad。

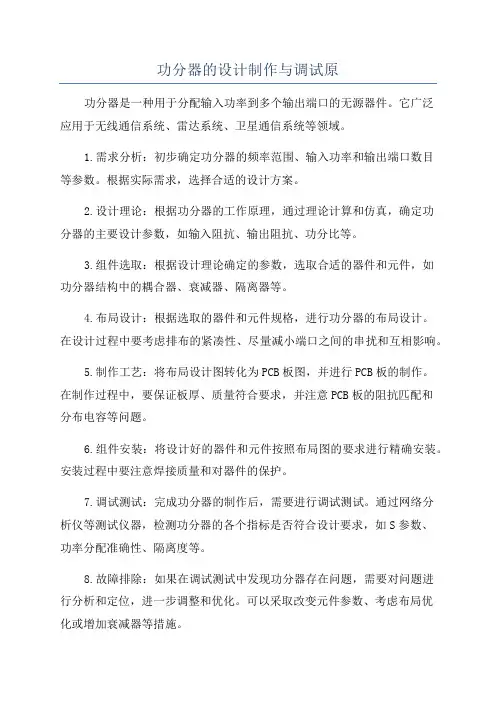

功分器的设计制作与调试原功分器是一种用于分配输入功率到多个输出端口的无源器件。

它广泛应用于无线通信系统、雷达系统、卫星通信系统等领域。

1.需求分析：初步确定功分器的频率范围、输入功率和输出端口数目等参数。

根据实际需求，选择合适的设计方案。

2.设计理论：根据功分器的工作原理，通过理论计算和仿真，确定功分器的主要设计参数，如输入阻抗、输出阻抗、功分比等。

3.组件选取：根据设计理论确定的参数，选取合适的器件和元件，如功分器结构中的耦合器、衰减器、隔离器等。

4.布局设计：根据选取的器件和元件规格，进行功分器的布局设计。

在设计过程中要考虑排布的紧凑性、尽量减小端口之间的串扰和互相影响。

5.制作工艺：将布局设计图转化为PCB板图，并进行PCB板的制作。

在制作过程中，要保证板厚、质量符合要求，并注意PCB板的阻抗匹配和分布电容等问题。

6.组件安装：将设计好的器件和元件按照布局图的要求进行精确安装。

安装过程中要注意焊接质量和对器件的保护。

7.调试测试：完成功分器的制作后，需要进行调试测试。

通过网络分析仪等测试仪器，检测功分器的各个指标是否符合设计要求，如S参数、功率分配准确性、隔离度等。

8.故障排除：如果在调试测试中发现功分器存在问题，需要对问题进行分析和定位，进一步调整和优化。

可以采取改变元件参数、考虑布局优化或增加衰减器等措施。

9.性能评估：最后对完成的功分器进行性能评估，比较实际测试结果与设计指标的偏差，评估功分器的性能优劣。

需要注意的是，功分器的设计制作和调试是一个复杂的过程，需要掌握电磁场理论、微波传输线理论、PCB设计和封装、RF测试等知识和技能。

此外，对于高频、高功率的功分器设计，还需要特别注意功率损耗、温度和稳定性等问题，以保证功分器的可靠性和稳定性。

在实际的设计制作和调试过程中，还需要结合实际情况灵活调整，并进行各种验证和验证。

该过程需要良好的设计能力、实践经验和耐心。

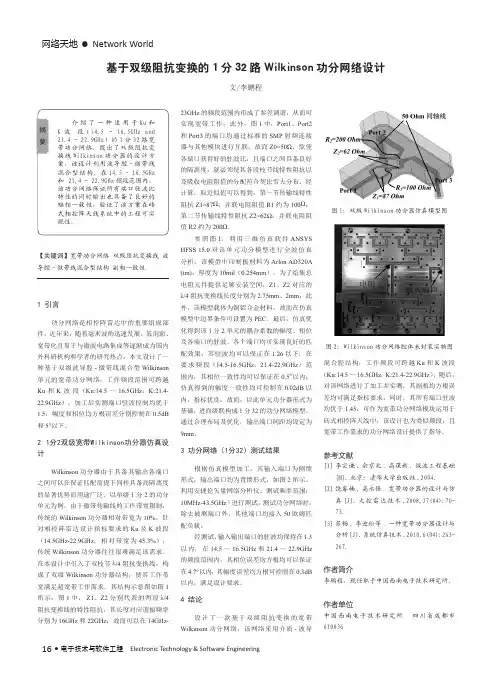

网络天地 • Network World16 •电子技术与软件工程 Electronic Technology & Software Engineering 【关键词】宽带功分网络 双级阻抗变换线 波导腔-微带线混合型结构 副相一致性1 引言功分网络是相控阵雷达中的重要组成部件，近年来，随着毫米波的迅速发展，低剖面、宽带化且易于与微波电路集成等逐渐成为国内外科研机构和学者的研究热点。

本文设计了一种基于双级波导腔-微带线混合型Wilkinson 单元的宽带功分网络，工作频段范围可跨越Ku 和K 波段（Ku:14.5～16.5GHz ；K:21.4-22.9GHz ），加工后实测端口驻波控制均优于1.5，幅度和相位均方根误差分别控制在0.5dB 和5°以下。

2 1分2双级宽带Wilkinson功分器仿真设计Wilkinson 功分器由于具备其输出各端口之间可以在保证匹配前提下同样具备高隔离度的显著优势而用途广泛。

以单级1分2的功分单元为例，由于微带传输线的工作带宽限制，传统的Wilkinson 功分器相对带宽为10%，针对相控阵雷达设计指标要求的Ku 及K 波段（14.5GHz-22.9GHz ，相对带宽为45.3%），传统Wilkinson 功分器往往很难满足该需求。

在本设计中引入了双枝节λ/4阻抗变换线，构成了双级Wilkinson 功分器结构，使其工作带宽满足超宽带工作需求。

其结构示意图如图1所示。

图1中， Z1、Z2分别代表的两段λ/4阻抗变换线的特性阻抗，其长度对应谐振频率分别为16GHz 和22GHz ，故而可以在14GHz-基于双级阻抗变换的1分32路Wilkinson 功分网络设计文/李鹏程23GHz 的频段范围内形成了参差调谐，从而可实现宽带工作；此外，图1中，Port1、Port2和Port3的端口均通过标准的SMP 射频连接器与其他模块进行互联，故而Z0=50Ω，欲使各端口获得好的驻波比，且端口之间具备良好的隔离度，就必须使其各段枝节线特性阻抗以及吸收电阻阻值的分配符合契比雪夫分布。

功分器设计报告组员：指导老师：日期：2013年5月3日功分器基本原理功分器是一种将一路输入信号能量分成两路或多路输出相等或不相等能量的器件，也可反过来将多路信号能量合成一路输出，此时也可称为合路器，一个功分器的输出端口之间应保证一定的隔离度。

种类：功分器一般有二功分、三功分和四功分3种。

功分器从结构上分一般分为：微带和腔体2种。

腔体功分器内部是一条直径由粗到细程多个阶梯递减的铜杆构成,从而实现阻抗的变换,二微带的则是几条微带线和几个电阻组成,从而实现阻抗变换。

功分器通常备为能量的等值分配，通过阻抗变换线的级联与隔离电阻的选择，具有很宽的频带特性。

参数说明：插入损耗：器件直通损耗，其计算公式为所有的路数的输出功率之和与输入功率的比值，或单路的实际直通损耗减去理想的分配损耗，一般理想分配损耗由下式获得：理想分配损耗（dB）=10log（1/N）N为功分器路数N=2 3.0dBN=3 4.8dBN=4 6.0dB隔离度：当主路接匹配负载时，各分配支路之间的衰减量。

幅度平衡：指频带内所有输出端口之间的幅度误差最大值。

相位平衡：指频带内各输出端口之间相对于输入端口相移量的起伏程度。

图是二路功分器的原理图。

图中输入线的特性组抗为Z0,两路分支线的特性阻抗分别为Z02和Z03，线长为λ/4 , λ/4为中心频率时的带内波长。

图中R2,R3为负载阻抗，R为隔离阻抗。

对功分器的要求是：两输出口2和3的功率按一定比例分配，并且两口之间相互隔离，当两口接匹配负载时，1口无反射。

下面根据上述要求，确定Z02 、Z03、R2、R3及R的计算公式。

设2口、3口的输出功率分别为P2、P3 ，对应的电压为V2、V3 .根据对功分器的要求，则有：P3=K2P2 |V3|2/R3=K2|V2|2/R2式中K为比例系数。

为了使在正常工作时，隔离电阻R上不流过电流，则应V3=V2 于是得R2=K2R3若取R2=KZ0则R3=Z0/K因为分支线长为λe0/4，故在1口处的输入阻抗为：Zin2=Z022/R2 Zin3=Z032/R3为使1口无反射，则两分支线在1处的总输入阻抗应等于引出线的Z0，即Y0=1/Z0=R2/Z022+R3/Z032若电路无损耗，则|V1|2/Zin3=k2|V1|2/Zin2式中V1为1口处的电压所以Zin=K2Z03Z02=Z0[(1+K2)/K3]0.5Z03=Z0[(1+K2)K]0.5设计目标工作频率：1.5—2.5GHz插入损耗：≤1dB隔离度：≥20dB (3个端口)幅度不平度：≤1dB相位不平度：≤3º输入输出驻波比：≤1.5电路仿真电路仿真采用ADS2011软件，原理图如下图所示：原理图经过多次优化之后，各项指标均能达到设计要求，仿真曲线如下所示：原理图隔离度S23原理图发射系数S111.851.901.952.002.052.102.151.802.20-28-26-24-22-30-20freq, GHzd B (S (2,3))1.851.901.952.002.052.102.151.802.20-24.0-23.5-23.0-24.5-22.5freq, GHzd B (S (1,1))原理图插入损耗S21电磁场仿真场仿真采用HFSS10.0软件，3D 模型及仿真曲线如下图所示3D 模型1.851.901.952.002.052.102.151.802.20-3.125-3.120-3.115-3.110-3.130-3.105freq, GHzd B (S (2,1))S参数仿真曲线版图设计经过ADS软件仿真及优化之后，通过Layout得到仿真版图如下图所示：版图经过HFSS软件可导出CAD版图，如下图所示：CAD版图实验调试根据CAD版图，可制得实际版图，经过简单的焊接工作之后，制作的功分器如图所示：实物图将功分器连接电缆与频谱分析仪连成回路，经过频谱仪操作，可测得测试曲线如下图所示：S21参数测试曲线相位不平度测试曲线S11参数测试曲线隔离度测试曲线幅度不平度测试曲线数据分析通过测试曲线，可知功分器基本工作在1.8-2.2GHz；S11参数最小值为-4.394dB，考虑到仪器本身的3dB损耗，可知插损为1.394dB，略大于1dB，未达到插损≤1dB的设计指标；相位不平度最大值为2.718°，数值小于等于3°，达到设计指标；设计指标中要求输入输出驻波≤1.5，经过换算可得S11≤-14dB才能满足设计要求，而测试数据中S11参数最大值为-15.517dB，满足设计要求；工作频率范围内，隔离度为24.244dB ~ 26.824dB，满足隔离度≥20dB的设计要求；幅度不平度最大值为0.465dB，达到幅度不平度≤1dB的设计指标。

功分器现在有如下几种系列[11]：1、400MHz-500MHz 频率段二、三功分器，应用于常规无线电通讯、铁路通信以及450MHz 无线本地环路系统。

2、800MHz-2500MHz 频率段二、三、四微带系列功分器，应用于GSM ／CDMA/PHS/WLAN 室内覆盖工程。

3、800MHz-2500MHz 频率段二、三、四腔体系列功分器，应用于GSM ／CDMA/PHS/WLAN 室内覆盖工程。

4、1700MHz-2500MHz 频率段二、三、四腔体系列功分器，应用于PHS/WLAN 室内覆盖工程。

5、800MHz-1200MHz/1600MHz-2000MHz 频率段小体积设备内使用的微带二、三功分器。

这里介绍几种常见的功分器：一、威尔金森功分器 我们将两分支线长度由原来的4λ变为43λ，这样使分支线长度变长，但作用效果与4λ线相同。

在两分支线之间留出电阻尺寸大小的缝隙，做成如图1-1所示结构。

图1-1 威尔金森功分器二、变形威尔金森功分器将威尔金森功分器进行变形，做成如图1-2所示结构。

两圆弧长度由原来的4λ变为43λ，且将圆伸展开形成一个近似的半圆。

每个支路通过2λ传输线与隔离电阻相连，这样做虽然会减小电路的工作带宽，但使输出耦合问题得到了解决，而且可以用于不对称，功分比高的电路，隔离电阻的放置更加容易，且两支路间的距离足够大，在输出口可直接接芯片。

图1-2 变形威尔金森功分器三、混合环混合环又称为环形桥路，它也可作为一种功率分配器使用。

早期的混合环是由矩形波导及其4个E-T 分支构成的，由于体积庞大已被微带或带状线环形桥路所取代。

图1-3为制作在介质基片上的微带混合环的几何图形，环的平均周长为 23g λ，环上有四个输出端口，四个端口的中心间距均为4g λ。

环路各段归一化特性导纳分别为a, b, c ，四个分支特性导纳均为0Y 。

这种形式的功率分配器具有较宽的带宽，低的驻波比和高的输出功率。
