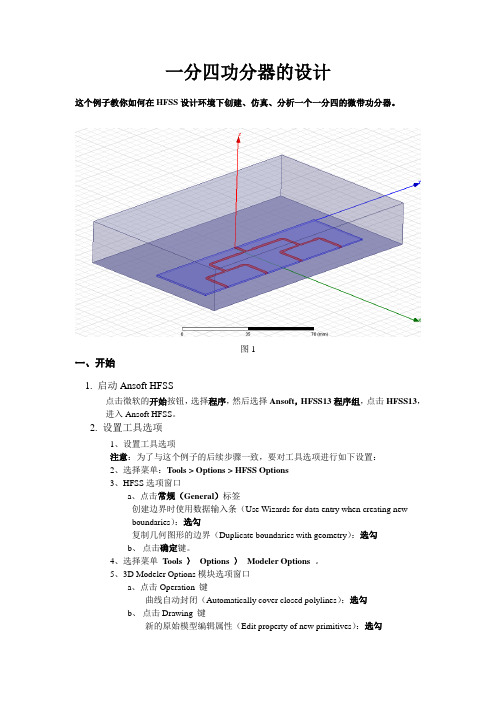

一分四功分器的设计这个例子教你如何在HFSS设计环境下创建、仿真、分析一个一分四的微带功分器。
图1一、开始1. 启动Ansoft HFSS点击微软的开始按钮，选择程序，然后选择Ansoft，HFSS13程序组，点击HFSS13，进入Ansoft HFSS。
2. 设置工具选项1、设置工具选项注意：为了与这个例子的后续步骤一致，要对工具选项进行如下设置：2、选择菜单：Tools > Options > HFSS Options3、HFSS选项窗口a、点击常规（General）标签创建边界时使用数据输入条（Use Wizards for data entry when creating newboundaries）：选勾复制几何图形的边界（Duplicate boundaries with geometry）：选勾b、点击确定键。
4、选择菜单Tools 〉Options 〉Modeler Options 。
5、3D Modeler Options模块选项窗口a、点击Operation 键曲线自动封闭（Automatically cover closed polylines）：选勾b、点击Drawing 键新的原始模型编辑属性（Edit property of new primitives）：选勾c、点击确定。
3. 打开新工程1、在HFSS窗口，点击工具条上的，或者选择菜单File > New 。
2、从Project菜单选择Insert HFSS Design。
图24. 设置求解类型1. 选择菜单HFSS 〉Solution Type。
2. Solution Type窗口：1）选择模式驱动（Driven Modal）2）点击OK按钮。
图3二、建立3D模型1. 设置模型单位1. 选择菜单Modeler 〉Units 。
2. 设置单位：a. 选择单位毫米（mm）b. 点击确定2. 设置默认材料1. 在3D模型材料工具栏，选择Select。
功分器的设计与仿真功分器（power divider）是一种将输入功率均匀分配到多个输出端口上的无源微波器件，广泛应用于无线通信系统和射频设备中。
功分器的设计与仿真是功分器研发过程中非常重要的一步，本文将详细介绍功分器的设计与仿真方法。
首先，功分器的设计需要满足一定的性能指标，如插入损耗、驻波比、功率均衡性等。
根据设计需求选择适当的功分器结构，常见的功分器结构有平面波导功分器和微带功分器。
下面以微带功分器为例，介绍功分器的设计与仿真过程。
Microstrip功分器是一种非常常见的功分器结构，它由一个输入端口和多个输出端口组成，通过微带线和分支线来实现功率的分配。
设计过程分为以下几个步骤：1.确定设计频率和阻抗：根据设计要求选择合适的工作频率和阻抗。
常见的阻抗有50Ω和75Ω，具体选择根据实际需求决定。
2.计算微带线参数：根据设计频率和阻抗，计算微带线的宽度和介质常数。
可以使用常见的微带线宽度计算公式或者专业的仿真工具进行计算。
3.确定功分比：根据需要将输入功率按照一定比例分到输出端口上，可根据功分比公式计算各个输出端口的阻抗和长度。
4.布局设计：根据计算得到的微带线参数和分支线长度，将功分器的布局设计在PCB板上。
5. 仿真验证：使用仿真软件（如ADS、Sonnet、HFSS等）对功分器进行仿真验证。
在仿真过程中，需要注意保持各个端口的阻抗匹配、避免驻波比过大等问题。
6.优化调整：根据仿真结果对功分器进行优化调整，如调整微带线的长度、宽度等。
7.PCB制作和测试：完成优化后的功分器设计后，进行PCB制作，并通过测试验证其性能指标是否符合设计要求。
以上就是功分器的设计与仿真过程。
在实际的设计过程中，需要结合具体的设计要求和目标来进行设计。
同时，合理选择仿真软件和工具也是非常重要的，能够帮助设计人员更准确地分析和优化功分器的性能。
总结起来，功分器的设计与仿真是功分器研发过程中的关键一环。
准确的设计和合理的仿真能够帮助设计人员更好地理解和优化功分器的性能，最终得到满足需求的功分器产品。
Wilkinson功率分配器的设计、仿真、加工、和测试一.实验目的:1.掌握功分器的原理及基本设计方法2.学会使用仿真软件ADS对功分器进行仿真3.掌握功分器的实际制作和测试方法,提高动手能力力二.实验内容:1设计一中心频率为1Ghz,工作频带0.9Ghz--1.1GHZ的3dB单节Wilkinson 功分器;2 指标要求:带内匹配S11≤-15dB, 功分-3.5dB≤S21≤-2.5Db, 隔离S23≤-15dB;3 微带线基板的相对节点常数ε=2.65,微带线基板的厚度h=3mm,损耗角正切0.003三.实验仪器微波无源试验箱一台,矢量网络分析仪一台,TXLine2001,ADS软件;四.实验过程Ⅰ.原理图设计a、根据实验的指标要求计算微带的尺寸,计算得50Ω的微带线宽度为8.195mm,四分之一波长为50.748mm。
b、打开ADS软件,创建项目,在元件库选择元器件MSUB、V AR、MLIN、MTEE、MSOBND和电阻R=100Ω。
搭建如下图所示的原理图并输入参数:Ⅱ.功分器仿真:a、选择S参数仿真元件面板,设置参数,起始频率0.6GHZ,频率扫描终止值1.4GHZ,步长为0.005GHZ。
b、插入优化控件Optim和4个目标控件Goal,修改其参数如图1;c、进行仿真,单击Simulate图标,进行仿真,在数据显示窗用矩形表示S 参数曲线图表示,如下图d、生成版图,先将原理图中的TERM、电阻和接地以及优化控件去掉,生成版图后按其实际的大小打印,如下图:Ⅳ.实物制作将打印的功分器版图贴在铜箔上,用刀切割铜箔,切割完成后,将铜箔粘到实验板上,如下图1.粘贴铜箔时要整齐,可先用粘性不太大的胶带粘在刚切好的铜箔上,让后再贴在实验板上;2.粘贴铜箔时要平整,在用万用表的欧姆档进行验证。
有响声表示短路则说明连接好了;Ⅴ. 实物测试及结果。
功分器的设计与仿真功分器是一种被广泛应用于射频和微波通信系统中的无源分配器件。
它能够将输入功率平均分配到多个输出端口上，同时保持较高的功率分配均匀度和良好的阻抗匹配特性。
功分器的设计与仿真是确保其性能和可靠性的关键步骤。
下面将介绍功分器的设计过程以及在仿真中所需要考虑的内容。
1.功分器设计的基本原理功分器的基本原理是将输入功率平均分配到多个输出端口上。
常见的功分器结构包括两分、三分和四分结构。
其中，两分结构包含一个输入端口和两个输出端口；三分结构包含一个输入端口和三个输出端口；四分结构包含一个输入端口和四个输出端口。
功分器的设计要满足以下几个基本要求：-分配均匀度：要求各输出端口上的功率分配尽可能均衡。
-阻抗匹配：要求输入端口和各输出端口的阻抗匹配，以减小功分器对系统整体的影响。
-衰减损耗：要求功分器的损耗尽可能小，以确保输入功率能够尽量传递给输出端口。
2.功分器设计的流程-确定工作频率：确定功分器所工作的频率范围。
-选择功分器结构：根据应用需求和系统限制选择合适的功分器结构，比如决定是采用两分、三分还是四分结构。
-确定端口阻抗：根据系统要求和端口特性，确定功分器的输入端口和输出端口的特性阻抗。
-计算功分器的设计参数：通过理论计算和仿真工具，计算出功分器的长度和宽度等关键参数。
-优化和调整参数：根据仿真结果，优化和调整功分器的设计参数，以满足系统要求。
-确定材料和工艺：根据功分器的设计参数和要求，选择合适的材料和工艺。
-制备并测试样品：根据设计要求制备功分器样品，并进行实验测试，优化设计。
3.功分器的仿真内容功分器的仿真是设计过程中十分重要的一步，可以通过仿真工具来验证设计效果和参数。
在功分器的仿真中，需要考虑以下内容：-功分器的S参数：通过仿真计算和分析功分器的S参数，包括S11、S21等参数，以评估功分器的性能和阻抗匹配特性。
-功分器的功率分配均匀度：通过仿真计算和分析各输出端口上的功率分配均匀度，以评估功分器的性能。
前段时间仿了一下8GHz的wilkison的3dB等功分器，写下一些小心得。
一、切记要将贴片的高度设计在Z=0的高度，否则你转为.dxf时文件并不能打开。
二、功分器的关键参数是1/4波长匹配器，在仿真高度的过程中要通过改变它的长度，来取得合适的S参数。
三、首先要将S12,S13参数基本确定下来，使其位于（-3，-3.3）dB之间;四、其次将S11,S22,S33调节到S参数在-25dB以下；五、最后将S23参数调节到-25dB以下即可投入工程应用。
在使用HFSS设计的过程中，如果使用波端口激励，那么端口应该在空气腔的边缘处。
如果使用集总参数激励，那么端口应该在空气腔的内部。
第一步：定义变量第二步：建模空气腔：airbox介质：substrate，Rogers4003, 0.508mm微带线：patch电阻：R波端口激励：port1, port2, port3注意：在直角处要切一刀，否则的话损耗会比较大。
第三步：设置边界及波端口激励一、边界的顺序是很重要的，在这里，电阻R会与微带线patch重叠，所以应该会设置微带线为perfectE, 之后再设计电阻为RLC。
Substrate的底面应该要设为perfectE。
Airbox的不与波端口和substrate接触的面应该要设为radiation。
二、波端口积分方向为从Z=-H到Z=7*H，正中间。
第四步：设置求解频率以及扫描频率第五步：检查是否设计正确由于我们是预先设定微带线的，所以可以忽略此警告。
开始仿真。
第六步：查看仿真结果，若结果不理想，再进行参数扫描。
如下图所示：添加参数扫描范围parametric，查看它的变化规律，仿真出最好的实验结果。
得到扫描范围后，可对其进行优化，optimization，得出理想的结果。
第七步：仿真结果如下图所示仿真效果良好，还有待改善的地方是，S11、S22、S33没有在同一个谐振点。
如果有时间的话可以继续对其进行仿真。
微带wilkinson功分器的仿真设计实验报告学院电子科学与工程学院姓名学号指导教师2016年10月21日一、实验目的● 了解功率分配器电路的原理及设计方法。
● 学习使用ADS 软件进行微波电路的设计，优化，仿真。
● 掌握功率分配器的制作及调试方法。
二、设计要求指标● 通带范围0.9 — 1.1GHz 。
● 双端输出，功分比为1:1。
● 通带内个端口反射系数小于-20dB 。
● 两个输出端口的隔离度小于-20dB 。
● 传输损耗小于3.1dB 。
三、设计思路图一：设计思路示意图四、理论分析设计1. 基本工作原理分析理论学习尺寸计算绘制ADS 原理图原理图仿真优化设计版图仿真功率分配器是三端口电路结构，其信号输入端的输入功率为P1，而其它两个输出端的输出功率分别为P2和P3。
理论上，由能量守恒定律可知：P1=P2+P3。
端口特性为：(1) 端口1无反射(2) 端口2和端口3输出电压相等且相同(3) 端口2、端口3输出功率比值为任意指定值1/由这些条件可以确定Z o2、Z o3以及R2、R3的值。
2.功分器技术指标计算(1)输入端口回波损耗输入端口1的回波损耗根据输入端口1的反射功率和输入功率之比来计算(2)插入损耗输入端口1的回波损耗根据输出端口的输出功率和输入端口1的输入功率之比来计算(3)输出端口间的隔离度输出端口2和输出端口3间的隔离度可以根据输出端口2和输出端口3的输出功率比来计算(4)功分比当其它端口没有反射时，功分比根据输出端口3和输出端口4的输出功率比来计算(5)相位平滑度在做功率分配器时，输出端口的平滑度直接影响功率合成效率。
五、尺寸计算使用ADS软件自带的计算工具计算出微带线的尺寸。
图5.1 50Ω的微带线宽度计算图5.2 75Ω的微带线宽度计算输入Z0=50Ohm,可以算出微带线的宽度为1.52mm。
填入ZO=70.7Ohm和E_Eff=90deg，可以算出微带线的线宽为0.79mm和长度42.9mm。
应用ＡＤＳ进行微带功分器的仿真设计作者：钟福如田敏李栓明张卫东来源：《硅谷》2008年第20期[摘要]介绍微带功率分配器的基本设计理论和ADS的使用方法，并给出一个810--990MHz 二路功分器的计算机仿真验证步骤，仿真结果说明应用ADS进行设计有效性和可行性。
[关键词]微带功率分配器 ADS软件中图分类号：TN454 文献标识码：A 文章编号：1671－7597（2008）1020136－01一、引言在射频微波电路和测量系统中，如混频器、功率放大器电路中的功率分配与耦合元件的性能将影响整个系统的通讯质量。
现在的许多产品设计都可能在设计中期修改指标或增加功能等，这就要求我们的设计更加灵活。
自从20世纪40年代MIT辐射实验室发明和塑造了种类繁多的波导型功分器和耦合器后，在20世纪50年代中期和60年代又发明了多种采用带状线或微带技术的耦合器[1]。
其分析设计方法到六十年代中期为止，都主要以手工计算为基础。
对特定的微波网络模型，逐步从数学上来阐明其性质，但是由于没有微波网络的分析模型，设计人员一般采用烦琐的试凑法。
可以想象，每一次的参数优化都需要在实验室由实际的模型来完成，整个过程漫长复杂。
20世纪70年代开始计算机的普及和仿真软件的出现，使得模型的设计可由专门的厂家来和设计公司完成。
这样，在预估计电路性能方面，即使只是基本熟悉计算机使用的工厂技术人员也可以准确而迅速地获得微波电路的优化设计参数，这却是那些只熟悉电路理论而不懂得借助于计算机进行试验设计的人员办不到的[2]。
所以当今的微波平面结构元件和集成电路设计已经很少求助于电磁场分析，而使用微波CAD和网络分析仪[1]。
在微波设计软件中最为出名的就是ADS，ADS（Advanced Design System）是美国安捷伦公司所拥有的电子设计自动化软件；ADS功能十分强大，包含时域电路仿真（SPICE-like Simulation）、频域电路仿真（Harmonic Balance Simulation）、三维电磁仿真（EM Simulation）、通讯系统仿真（Communication System Simulation)和数字信号处理仿真设计（DSP）；支持射频和系统设计工程师所开发的所有类型的RF设计，从简单到复杂，从离散的射频/微波模块到用于通信和航天/国防的集成MMIC，是使用最多的微波/射频仿真软件[5]。
