智能光柱PID调节器SWP-T805SWP-ST805解读

PID控制器的原理与调节方法PID控制器是一种常见的控制算法，广泛应用于工业自动化系统中。

它是通过对反馈信号进行比例、积分和微分处理，来实现对被控对象的控制。

本文将介绍PID控制器的原理和调节方法，并探讨其在实际应用中的一些注意事项。

一、PID控制器原理PID控制器的原理基于三个基本元素：比例、积分和微分。

这三个元素分别对应控制误差的当前值、累积值和变化值。

PID控制器根据这三个元素的加权和来生成控制信号，以实现对被控对象的稳定控制。

1. 比例元素（P）比例元素是根据当前的控制误差进行调节的。

它直接乘以一个比例系数，将误差放大或缩小，生成相应的控制信号。

比例元素的作用是快速响应控制误差，但可能引起超调和震荡。

2. 积分元素（I）积分元素是对控制误差的累积值进行调节的。

它将误差进行积分，得到一个累积值，并乘以一个积分系数，生成相应的控制信号。

积分元素的作用是消除稳态误差，但可能导致系统响应过慢或产生超调。

3. 微分元素（D）微分元素是对控制误差的变化率进行调节的。

它将误差进行微分，得到一个变化率，并乘以一个微分系数，生成相应的控制信号。

微分元素的作用是预测误差的变化趋势，以提前调整控制信号，但可能引起过度调节和噪声放大。

通过调节比例、积分和微分元素的系数权重，可以优化PID控制器的响应速度、控制精度和抗干扰能力。

二、PID控制器调节方法PID控制器的调节方法通常包括经验法和自整定法两种。

1. 经验法经验法是基于经验和试错的方法，通过手动调节PID控制器的系数来实现对被控对象的控制。

具体步骤如下：步骤一：将积分和微分元素的系数设为零，只调节比例元素的系数。

步骤二：逐渐增大比例系数，观察系统的响应，并调整至系统稳定且响应时间较短。

步骤三：增加积分系数，减小系统的稳态误差，但要注意避免系统过调和震荡。

步骤四：增加微分系数，提高系统对突变的响应速度，但要避免过度调节和噪声放大。

2. 自整定法自整定法是基于系统辨识和参数整定理论的方法，通过对系统的频域或时域特性进行分析，自动计算得到PID控制器的系数。

一、概述SWP-T80光柱显示控制仪适用于各种温度、压力、液位、速度、长度等的测量控制。

采用微处理器进行数学运算，可对各种非线性信号进行高精度的线性矫正。

SWP-T80光柱显示控制仪向用户开启了仪表内部参数(包括输入类型、运算方式、输出参数、通讯参数等)的设定界面。

SWP-T80光柱显示控制仪可切换输入十九种分度号。

采用先进的无跳线技术，更改输入分度号时，不用更改跳线或开关。

整个仪表改型过程不需断电，只需设定SWP-T80分度号及相关参数，即可在线完成输入分度号的更改。

SWP-T80光柱显示控制仪支持多机通讯，具有多种标准串行双向通讯功能，可选择多种通讯接口方式（如RS-232C、RS-485、RS-422等），通讯波特率300-9600bps仪表内部参数自由设定。

可与各种带串行输入输出的设备（如电脑、PLC、DCS等）进行通讯，构成智能管理系统。

配用数据采集器和组态王等诸多工控组态软件，可方便的实现多台仪表与上位机进行联网管理。

二、主要特点1、全新概念的计算机数字自动调校.测量值零点迁移功能.测量值增益放大功能.冷端补偿值零点迁移功能.冷端补偿增益放大功能.变送输出值零点迁移功能.变送输出值增益放大功能2、清晰明确的测量值显示.高清晰LED数字显示测量值.高亮度光柱测量值显示3、支持多机网络通讯,通讯协议可任意自由设定4、独特的全开放式用户自设定界面.输入信号类型设定.测量值零点与量程范围设定.报警方式设定.输出方式设定5、设定参数断电永久保留及参数密码锁定6、全数字化冷端补偿.可选择外接冷端补偿（适用于高精度测量场合）.可选择仪表内部冷端补偿7、两种规格外形结构尺寸三、输入信号与适配传感器1、热电偶输入B、S、K、E、J、T、WRe 分度号2、热电阻输入Pt100、Cu503、标准电流输入0-10mA（输入阻抗≤500Ω）4-20mA（输入阻抗≤250Ω）4、标准电压输入0-5V（输入阻抗≥250kΩ）1-5V（输入阻抗≥250kΩ）5、电阻（远传压力表）输入30-350Ω6、其他电流输入0-20mA 等电流信号（按用户要求定制）7、其他电压输入0-10V、0-100V 等电压信号（按用户要求定制）四、主要技术指标输入信号热电偶标准热电偶B、S、K、E、J、T、WRe 等电阻标准热电阻Pt10、Pt100、Cu50和远传压力表电阻输出电流0-10mA、4-20mA、0-20mA 等（输入阻抗≤250Ω）名称横式光柱显示控制仪竖式光柱显示控制仪仪表型号SWP-T80SWP-ST80仪表外形外形尺寸160×80×140mm 80×160×140mm 开孔尺寸152×76mm76×152mm电压0-5V、1-5V、0-10V、0-100V等（输入阻抗≥250kΩ）测量范围-1999～9999字测量精度0.5％FS±1字分辨率热电偶输入时为1字（显示值为整数、无小数点）Pt100.1电阻输入（量程为-99.9～199.9℃）时为0.1字Pt100、Cu50、Pt10电阻输入时为1字远传压力表输入时为1字电流和电压输入时可选1字、0.1字、0.01字和0.001字温度补偿0-50℃显示方式-1999～9999测量值显示-1999～9999设定值显示发光二极管工作状态显示控制方式位式ON/OFF带回差输出信号模拟量输出0-10mA（负载能力≤750Ω）4-20mA（负载能力≤500Ω）0-5V(输出能力≤250Ω)1-5V(输出能力≤250Ω)开关量输出继电器控制输出（继电器ON/OFF带回差）触点容量AC220V/3A；DC24V/6A（阻性负载）可控硅控制输出SCR可控硅过零触发脉输出,可触发可控硅400V/100A固态继电器输出SSR固态继电器控制信号输出（6-24V/30mA，电压不可调)通讯输出接口方式标准通信接口RS-485,RS-232C,RS-422等波特率300-9600bps内部自由设定馈电输出DC24V，负载能力≤30mA控制方式可选择1-4个继电器输出（ON/OFF带回差）控制精度±1字报警方式可选择1-4个继电器输出（ON/OFF带回差）SWP-T80智能光柱显示控制仪（2015版）报警精度±1字温度补偿0-50℃数字式温度自动补偿参数设定面板轻触式按键数字设定参数设定值断电后永久保存参数设定值密码锁定保护方式输入回路断线报警（热电偶或电阻输入时），状态LED指示输入超/欠量程报警电源欠压自动复位工作异常自动复位（Watch Dog）联机通讯通讯接口为二线制、三线制或四线制（如RS-485、RS-232C、RS-422等），亦可由用户特殊要求，波特率300-9600bps可由仪表内部参数自由设定。

PID控制器介绍PID控制器具有非常简单的控制结构，在实际应用中又易于调试，因此它在工业过程控制中有着广泛的应用。

大多数PID控制器是现场调节的，可以根据控制原理和控制效果对PID控制器进行精确而细致的现场调节。

1、PID控制器结构及原理PID控制器(比例-积分-微分控制器)，由比例单元P、积分单元I和微分单元D组成。

PID控制器主要适用于基本线性和动态特性不随时间变化的系统。

2、比例环节比例环节中，控制器的输出信号u与偏差e成比例。

从快速减小偏差的角度出发，应该增加Kp，但是Kp还影响系统的稳定性，过大的Kp会使系统产生激烈的振荡和不稳定，降低系统的稳定性。

因此在设计时必须合理的优化Kp，在满足精度的要求下不要过分增大Kp。

只有P环节3、微分环节微分环节中，控制器的输出信号u与偏差e的微分成比例。

微分控制器主要针对被调量的变化速率来进行调节，而不需要等到被调量已经出现较大的偏差后才开始动作，也就是说，微分调节器可以对被调量的变化趋势进行调节，及时避免出现大的偏差。

一般情况下，实现微分作用不是直接对检测信号进行微分操作，因为这样会引入很大的冲击，即使是小信号，只要有剧烈的变化也会导致对器件很大的冲击，造成某些器件工作不正常。

另外对于噪声干扰信号，由于其突变性，直接微分将引起很大的输出。

故而对于性能要求较高的系统，往往使用检测信号速率的装置来避免对信号直接微分。

PD控制4、积分环节积分环节中，控制器的输出信号u与偏差e的积分成比例。

积分环节的作用是无差调节，即系统平衡后，偏差为0。

积分的作用实际上是将偏差累积起来得到，如果偏差不为0，积分作用将使积分控制器的输出不断增加或减小，系统将无法平衡，故只有为0，积分控制器的输出才不发生变化。

PID控制PID控制是一种最为常见的控制方法，该方法在不知道被控对象模型的条件下也能通过经验公式对控制器参数进行整定，具有很强的实用性。

PID调节器的作用及其参数对系统调节质量的影响PID控制器是一种常用的控制器类型，其英文全称为Proportional-Integral-Derivative Control。

PID调节器的作用是通过不断调整控制器的输出信号，使得系统的输出值尽可能接近期望值，并且尽可能快速地达到期望值。

PID调节器主要通过三个参数来调节，分别是比例系数Kp、积分时间Ti和微分时间Td。

这三个参数可以通过调整来控制系统的调节质量。

首先，比例系数Kp决定了控制器输出与偏差之间的线性关系。

Kp越大，控制器输出对偏差的响应越强烈，系统的调节速度也就越快。

然而，Kp过大可能导致系统产生过冲或者不稳定的现象。

因此，适当地选择Kp 可以平衡系统的调节速度和稳定性。

其次，积分时间Ti决定了对系统误差的累积效果。

积分控制由于有记忆效应，可以用来消除稳态误差。

Ti越大，系统对误差的积累效应越强，可以更好地消除稳态误差。

但是，Ti过大可能导致系统产生震荡现象，使得系统不稳定。

因此，适当选择Ti可以使系统达到稳态时误差较小。

最后，微分时间Td决定了对系统误差变化率的响应。

微分控制可以通过对系统输出的变化率进行预测来减小偏差。

Td越大，系统对偏差变化率的响应越快，可以更好地预测偏差的变化趋势。

然而，Td过大也可能导致系统产生震荡或者不稳定的现象。

因此，适当选择Td可以平衡响应速度和稳定性。

总体来说，比例控制作用于系统的瞬态响应，积分控制作用于系统的稳态误差，微分控制作用于系统的瞬态稳定性。

通过调整这三个参数，可以达到理想的系统调节质量。

当需要较快的调节速度时，可以适当增大Kp和Td，减小Ti；当需要稳态误差较小时，可以适当增大Kp和Ti，减小Td；当需要减小震荡和不稳定现象时，可以适当减小Kp和Td，增大Ti。

总之，PID调节器通过调整比例系数、积分时间和微分时间来控制系统的调节质量，不仅可以使系统的调节速度快，稳态误差小，而且还可以减小震荡和提高系统的稳定性。

智能光柱PID调节器|SWP-T805/SWP-ST805SWP-ST805/SWP-T805智能自整定PID光柱调节器性能特点SWP-T805和SWP-ST805系列光柱PID采用了多项国际先进技术，输入采用数字校正及自校准技术，测量精确定，消除了温漂和时漂引起的测量误差。

仪表全面采用了国内外名牌元器件，并采用了稳多重保护和隔离设计，抗干扰能力强、可靠性高。

SWP光柱调节器采用先进的专家PID智能调节算法，控制精度稳定，无超调，具备高精度的自整定功能，仪表输出采用模块化硬件结构设计，可通过更换不同的功能模块实现多种控制方式。

PID控制输出可选4-20mA电流、0-5V、SSR驱动、单/三相SCR过零触发和单相SCR移相触发等多种方式，另有两路报警输出功能，还可选配变送输出，或标准通讯接口(RS485或RS232C)。

SWP-ST805/SWP-T805光柱调节器有手/自动无扰切换功能，PID光柱调节器在手动状态下可修改参数。

SWP光柱调节器具有多类型输入功能，一台仪表可以配接不同的输入信号(热电偶/热电阻/线性电压/线性电流/线性电阻)，大大减少了备表的数量。

其适用范围非常广泛，可与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、力等物理量的测量显示，并配合各种执行器对电加热设备和电磁、电动阀门进行PID调节和控制、报警控制、数据采集和记录。

仪表为高亮度双数码显示，可同时显示测量值和控制输出值，仪表数据显示清晰直观。

SWP系列光柱PID还具有零点和满度修正、冷端补偿、数字滤波、传感器故障处理、通讯接口、输出限幅、正反作用控制、开关量输出等功能。

YR-SWP系列智能自整定PID光柱调节器特殊技术参数PWM输出，可控硅触发输出，固态继电器输出，电压/电流输控制输出方式出设定/显示精度+0.5% FS+1位数max。

设定值与显示值匹配，无相对误差比例范围0.0%-100.0%（单位：0.1%）积分（复位）时间0-9,999s（单位：1s）微分（比率）时间0-9,999s（单位：1s）控制周期1、2、4、6、15、30、60、120、240s（单位：1s）采样周期0.5s智能SWP光柱调节器外形及开孔尺寸仪表型号PID光柱仪表外型PID调节器外型尺寸和开孔尺寸YR-SWP-T805-010 YR-SWP-T805-012 YR-SWP-T805-020 YR-SWP-T805-022仪表尺寸:160×80×140mm 开孔尺寸:152×76mm重量:400gYR-SWP-ST805-010 YR-SWP-ST805-012 YR-SWP-ST805-020 YR-SWP-ST805-022仪表尺寸:80×160×140mm 开孔尺寸:76×152mm重量:400gSWP-T805和SWP-ST805系列智能PID光柱调节器接线图YR-SWP系列智能数字PID调节器选型表调节器型号型号代码说明YR-SWP-□□□-□□□-□-□□-□-□新一代自整定PID光柱调节器外形特征STT 横式光柱调节器竖式光柱调节器外形尺寸8160×80mm 80×160mm 控制作用05PID自整定控制仪表输入类型全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：通讯方式注2：光柱调节器控制输出为PID控制，调节器变送输出为测量值对应的变送输出。

PID调节概念及基本原理PID调节是一种常用的自动控制算法，它可以对系统进行精确的控制，使系统输出能够准确地达到期望值。

PID是Proportional-Integral-Derivative的缩写，分别代表了比例、积分和微分三个部分。

PID调节的基本原理是根据系统的误差信号来调整控制器的输出信号，以达到使系统输出与期望值接近的目的。

具体来说，PID控制器通过比较系统输出与期望值之间的差别，计算出一个调节量，然后将这个调节量与系统输出进行相加，并作为系统的控制信号输出。

其中，比例部分的作用是根据误差信号的大小来调整输出信号的大小。

比例控制器的输出量与误差信号成正比，误差越大，输出量也就越大。

积分部分的作用是根据误差信号的时间积累来调整输出信号的大小。

积分控制器的输出量与误差信号的积分值成正比，即输出量与误差信号的累计值成正比。

积分控制器可以消除系统的静差，即系统输出不再偏离期望值。

微分部分的作用是根据误差信号的变化率来调整输出信号的大小。

微分控制器的输出量与误差信号的导数成正比，即输出量与误差信号的变化率成正比。

微分控制器可以预测系统输出的变化趋势，使得控制器能够更快地对系统进行调节。

PID调节将这三个部分的输出信号相加得到最终的控制信号，从而实现对系统的精确调节。

具体的调节过程如下：首先，根据系统输出与期望值的差别计算出误差信号；然后，分别对误差信号进行比例、积分和微分的调节，得到三个部分的输出量；最后，将三个部分的输出量相加得到最终的控制信号，输出给系统进行控制。

在PID调节中，三个部分的参数是需要根据具体系统的特性和要求进行调整的。

比例参数Kp决定了比例控制的强度，过大或过小都会导致系统的不稳定。

积分参数Ki用于调节系统的静差，过大或过小都会导致系统的振荡。

微分参数Kd用于调节系统的动态性能，过大或过小都会导致系统的超调或响应时间过长。

总结起来，PID调节是一种基于误差信号的自动控制算法，通过比例、积分和微分三个部分的调节，使系统的输出与期望值接近。

PID调节器的作用及其参数对系统调节质量的影响PID调节器（Proportional-Integral-Derivative Controller）是一种常见的工业控制器，广泛应用于各种自动控制系统中。

它可以根据给定的设定值与实际测量值之间的误差来调节系统的输出，并使系统的响应更加稳定和准确。

1.稳定性控制：PID控制器能够保持系统在给定设定值附近稳定工作，其比例（P）作用能够根据实际误差大小来调整输出力度，积分（I）作用能够补偿系统的稳态误差，而微分（D）作用则能够抑制系统的过度振荡。

2.响应速度控制：通过调节PID控制器的参数，可以控制系统的响应速度。

比例（P）作用对响应速度的影响最大，增大比例增益可以提高响应速度，但也容易引起系统的过度振荡；积分（I）作用对响应速度的影响较小，主要用于补偿静差；微分（D）作用能够减小系统的过度振荡和快速变化。

3.抗干扰能力：PID控制器通过比例（P）作用能够快速响应系统的测量误差，通过积分（I）作用能够积累误差并持续调整输出，通过微分（D）作用能够预测未来的变化趋势，因此具有较强的抗干扰能力。

4.参数调节：PID控制器的参数对系统的调节质量有很大影响。

比例增益（Kp）决定了系统的响应速度和稳定性，增大Kp可以提高响应速度，但会增加系统的过度振荡；积分时间常数（Ti）决定了系统对于静差的补偿能力和稳态误差的消除速度，较大的Ti能够减小系统的静差，但可能引起系统的超调；微分时间常数（Td）决定了系统对于变化速率的响应速度，较大的Td能够抑制系统的过度振荡。

综上所述，PID调节器的作用及其参数对系统调节质量的影响是多方面的。

通过调节PID控制器的参数，可以控制系统的稳定性、响应速度和抗干扰能力，从而实现对系统的准确控制。

但需要注意的是，不同系统的特性不同，参数的选择需要根据具体情况进行调整，经验和试错是提高调节质量的关键。

一、概述SWP系列带伺服放大器阀位控制调节器适用于需要进行高精度测量控制的系统，仪表融合伺服放大器和单回路PID调节器功能，可直接驱动正反转电动执行机构，使用者不用单独配置伺服放大器即可工作。

带伺服放大器阀位控制调节器可根据被控对象自动演算出最佳PID控制参数。

SWP系列带伺服放大器阀位控制调节器可随意改变仪表的输入信号类型，仪表同时输入测量信号和阀位反馈信号。

采用最新无跳线技术，只需设定仪表内部参数，即可将仪表从一种输入信号改为另一种输入信号。

SWP系列带伺服放大器阀位控制调节器为继电器正反转控制输出（开关量控制输出），可选择一路阀位反馈模拟量变送输出，可适用于各种测量控制场合。

SWP系列带伺服放大器阀位控制调节器支持多机通讯，具有多种标准串行双向通讯功能，可选择多种通讯方式，如RS-232、RS-485、RS-422等，通讯波特率300-9600bps仪表内部参数自由设定。

可与各种带串行输入输出的设备（如电脑、DCS、PLC进行通讯，构成管理系统。

配用组态王等工控软件，可方便的实现多台仪表与上位机进行联网操作。

二、主要特点1、全新概念的计算机数字自动调校.测量值零点迁移功能.测量值增益放大功能.冷端补偿值零点迁移功能.冷端补偿增益放大功能.变送输出值零点迁移功能.变送输出值增益放大功能2、清晰明确的测量值显示.高清晰LED数字显示测量值3、支持多机网络通讯,通讯协议可任意自由设定4、独特的全开放式用户自设定界面.输入信号类型设定.测量值零点与量程范围设定.报警方式设定.输出方式设定5、设定参数断电永久保留及参数密码锁定6、全数字化冷端补偿.可选择外接冷端补偿（适用于高精度测量场合）.可选择仪表内部冷端补偿7、六种规格外形结构尺寸调节器型号SWP-D825SWP-S825SWP-D925仪表外形外形尺寸160×80×140mm80×160×140mm96×96×140mm 开孔尺寸152×76mm76×152mm92×92mm调节器型号SWP-D425SWP-S425SWP-D725仪表外形外形尺寸96×48×140mm48×96×140mm72×72×110mm 开孔尺寸92×46mm46×92mm68×68mm三、输入信号与适配传感器1、PV测量值输入热电偶输入B、S、K、E、J、T、WRe分度号热电阻输入Pt100、Cu50标准电流输入0-10mA（输入阻抗≤500Ω）4-20mA（输入阻抗≤250Ω）标准电压输入0-5V（输入阻抗≥250kΩ）1-5V（输入阻抗≥250kΩ）电阻（远传压力表）输入30-350Ω其他电流输入0-20mA等电流信号（按用户要求定制）其他电压输入0-10V、0-100V等电压信号（按用户要求定制）2、SV反馈信号输入标准电流输入0-10mA（输入阻抗≤500Ω）4-20mA（输入阻抗≤250Ω）标准电压输入0-5V（输入阻抗≥250kΩ）1-5V（输入阻抗≥250kΩ）四、主要技术指标PV输入信号热电偶标准热电偶B、S、K、E、J、T、WRe等电阻标准热电阻Pt10、Pt100、Cu50和远传压力表电阻输出SV输入信号电流0-10mA、4-20mA、0-20mA等（输入阻抗≤250Ω）电压0-5V、1-5V、0-10V、0-100V等（输入阻抗≥250kΩ）测量范围-1999～9999字测量精度0.5％FS±1字分辨率电流和电压输入时可选1字、0.1字、0.01字和0.001字温度补偿0-50℃显示方式-1999～9999测量值显示-1999～9999设定值显示发光二极管工作状态显示输出信号模拟量输出0-10mA（负载能力≤750Ω）4-20mA（负载能力≤500Ω）0-5V(输出能力≤250Ω)1-5V(输出能力≤250Ω)开关量输出继电器控制输出（继电器ON/OFF带回差）触点容量AC220V/3A；DC24V/6A（阻性负载）通讯输出接口方式标准通信接口RS-485，RS-232C，RS-422等波特率300-9600bps内部自由设定馈电输出DC24V，负载能力≤30mA控制方式继电器正反转控制输出，ON/OFF带回差控制精度±1字报警方式可选择继电器上限、下限报警输出，LED指示可选择继电器上上限报警输出，LED指示可选择继电器下下限报警输出，LED指示可选择继电器偏差内报警输出，LED指示可选择继电器偏差外报警输出，LED指示可选择继电器LBA报警输出，LED指示报警精度±1字温度补偿0-50℃数字式温度自动补偿参数设定面板轻触式按键数字设定参数设定值断电后永久保存参数设定值密码锁定保护方式输入回路断线报警（热电偶或电阻输入时），状态LED指示输入超/欠量程报警电源欠压自动复位工作异常自动复位（Watch Dog）联机通讯通讯接口为二线制、三线制或四线制（如RS-485、RS-232C、RS-422等），亦可由用户特殊要求，波特率300-9600bps可由仪表内部参数自由设定。

PID控制器：介绍PID控制器的原理、设计和应用控制系统在我们日常生活中扮演着重要的角色。

无论是在工业自动化、家电、机器人技术还是其他领域，控制系统都是实现稳定和精确控制的关键。

PID控制器是一种常用的控制器，被广泛应用于各种工业和自动化系统中。

本文将介绍PID控制器的原理、设计和应用。

什么是PID控制器？PID控制器是一种基于反馈的控制系统，用于控制运动、过程或其他变量。

PID 是“比例-积分-微分”（Proportional-Integral-Derivative）的缩写，这三个术语指的是PID控制器中使用的三个控制算法。

PID控制器根据当前的反馈信号与预设的设定值之间的差异，计算控制输出，并通过调整控制信号来实现稳定的控制。

PID控制器的原理PID控制器基于三个算法：比例控制、积分控制和微分控制。

下面我们将详细介绍每个算法的原理。

比例控制比例控制是PID控制器的基本控制算法之一。

它根据当前的反馈信号与设定值之间的差异，计算出一个与误差成比例的控制量。

比例控制的公式可以表示为：输出= Kp × 误差其中，Kp是比例增益，用于调整控制量对误差的敏感度。

较大的比例增益将导致更快的响应，但也可能引起振荡和不稳定。

比例控制器的作用是减小误差，使得实际输出逐渐接近设定值。

然而，由于比例控制只考虑当前误差并未考虑过去的误差，因此它无法消除稳态误差。

积分控制积分控制是PID控制器的另一个重要算法。

它考虑误差的累积，并在一段时间内对误差进行积分。

积分控制的公式可以表示为：输出= Ki × ∫ 误差 dt其中，Ki是积分增益，用于调整积分控制的敏感性。

积分控制的作用是消除稳态误差，因为它对误差的积分可以抵消误差的累积。

然而，积分控制也可能导致系统的超调和不稳定。

过高的积分增益会增加系统的振荡风险，从而造成过调和振荡。

微分控制微分控制通常用于减少系统的超调和抑制振荡。

它通过考虑误差变化的速率来改善系统的响应速度。

什么是PID控制?什么是PID调节?在实际中应用最为广泛的调整器掌握为比例、积分、微分掌握，简称PID掌握或PID调整。

PID调整以结构简洁、稳定性好、工作牢靠、调整便利而成为工业掌握的主要技术之一。

当被控对象的结构和参数不能完全把握，或得不到精确的数。

学模型时，掌握理论的其它技术难以采纳时，系统掌握器的结构和参数必需依靠阅历和现场调试来确定，这时应用PID掌握技术最为便利。

即当我们不完全了解一个系统和被控对象﹐或不能通过有效的测量手段来获得系统参数时，最适合用PID掌握技术。

PID掌握在实际中也有PI和PD掌握。

PID调整器就是依据系统的误差，利用比例、积分、微分计算出掌握量进行掌握的。

比例（P）比例掌握是一种最简洁的掌握方式。

其掌握器的输出与输入偏差信号成比例关系，通俗的说比例就是输入偏差乘以一个系数。

当仅有比例掌握时系统输出存在稳态误差。

输入偏差指被调量和调整器设定值之间的差值。

积分（I）在微分掌握中，掌握器的输出与输入偏差信号的微分（即误差的变化率）成正比关系，通俗讲积分就是对输入偏差进行积分运算。

自动掌握系统在克服误差的调整过程中可能会消失振荡甚至失稳。

其缘由是由于存在有较大惯性组件（环节）或有滞后组件，具有抑制误差的作用，其变化总是落后于误差的变化。

解决的方法是使抑制误差的作用的变化“超前”，即在误差接近零时，抑制误差的作用就应当是零。

这就是说，在掌握器中仅引入“比例”项往往是不够的，比例项的作用仅是放大误差的幅值，而目前需要增加的是“微分项”，它能猜测误差变化的趋势，这样，具有比例+微分的掌握器，就能够提前使抑制误差的掌握作用等于零，甚至为负值，从而避开了被控量的严峻超调。

所以对有较大惯性或滞后的被控对象，比例+微分(PD)掌握器能改善系统在调整过程中的动态特性。

微分（D）在积分掌握中，掌握器的输出与输入偏差信号的积分成正比关系，通俗讲微分就是对输入偏差进行微分运算。

对一个自动掌握系统，假如在进入稳态后存在稳态误差，则称这个掌握系统是有稳态误差的或简称有差系统。

PID参数调节原理和整定方法PID控制器是一种常用的闭环控制系统，其控制器的输出值由三部分组成：比例项（P）、积分项（I）和微分项（D）。

PID控制器通过不断地调节这三个参数，来实现对被控对象的控制。

PID控制器通过不断比较被控对象的输出值和设定值之间的差异（称为误差），来决定控制器的输出值。

PID控制器的输出值可以表达为：输出值=Kp*（比例项）+Ki*（积分项）+Kd*（微分项）其中，Kp、Ki和Kd分别为PID控制器的参数，需要根据实际系统进行调整。

当被控对象的输出值与设定值相差较大时，比例项可以起到快速调节的作用，使得控制器的输出值快速地接近设定值。

积分项可以消除系统存在的静差，提高系统的稳定性。

微分项可以防止系统过冲或震荡，提高系统的响应速度。

PID控制器的参数整定是一个复杂且经验性的过程，需要根据具体的被控对象、控制要求和系统特性进行调整。

下面介绍几种常用的参数整定方法：1. 经验法：根据经验公式，设置参数的初始值，并对系统进行试控，根据实际效果进行逐步调整。

常用的经验公式有Ziegler-Nichols方法、Chien-Hrones-Reswick方法等。

2.约束实验法：通过对系统施加一定的约束实验，如阶跃响应法、频率响应法等，从实验数据中提取系统的模型参数，并根据提取的模型参数进行参数整定。

3.数值方法：通过数值计算方法，如根据系统的传递函数进行数值求解，得到系统的频率特性响应，再根据一定的准则进行参数整定。

4.自整定方法：根据控制系统的自整定能力，通过在线或离线的自整定算法，自动寻找最优参数。

常见的自整定方法有遗传算法、模糊逻辑控制、神经网络等。

在实际的参数整定过程中，需要根据实际情况选择合适的方法，并进行反复测试和调整，直到达到满意的控制效果。

总结：PID参数调节原理是通过比例、积分和微分三项的组合来控制被控对象。

参数整定方法可以采用经验法、约束实验法、数值方法和自整定方法。

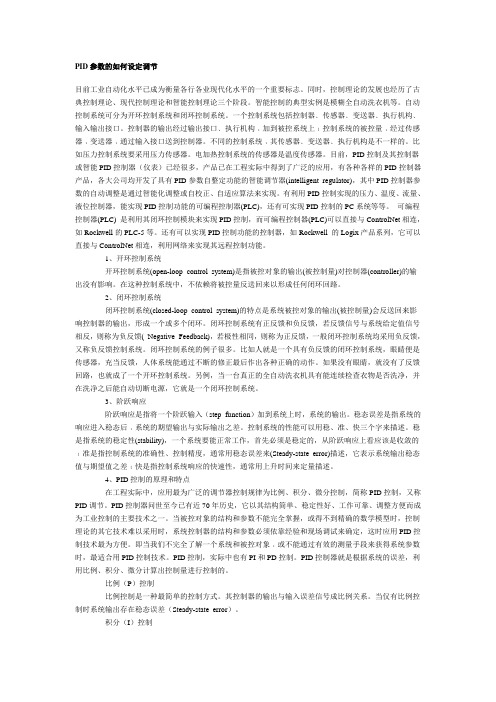

PID参数的如何设定调节目前工业自动化水平已成为衡量各行各业现代化水平的一个重要标志。

同时，控制理论的发展也经历了古典控制理论、现代控制理论和智能控制理论三个阶段。

智能控制的典型实例是模糊全自动洗衣机等。

自动控制系统可分为开环控制系统和闭环控制系统。

一个控制系统包括控制器﹑传感器﹑变送器﹑执行机构﹑输入输出接口。

控制器的输出经过输出接口﹑执行机构﹐加到被控系统上﹔控制系统的被控量﹐经过传感器﹐变送器﹐通过输入接口送到控制器。

不同的控制系统﹐其传感器﹑变送器﹑执行机构是不一样的。

比如压力控制系统要采用压力传感器。

电加热控制系统的传感器是温度传感器。

目前，PID控制及其控制器或智能PID控制器（仪表）已经很多，产品已在工程实际中得到了广泛的应用，有各种各样的PID控制器产品，各大公司均开发了具有PID参数自整定功能的智能调节器(intelligent regulator)，其中PID控制器参数的自动调整是通过智能化调整或自校正、自适应算法来实现。

有利用PID控制实现的压力、温度、流量、液位控制器，能实现PID控制功能的可编程控制器(PLC)，还有可实现PID控制的PC系统等等。

可编程控制器(PLC) 是利用其闭环控制模块来实现PID控制，而可编程控制器(PLC)可以直接与ControlNet相连，如Rockwell的PLC-5等。

还有可以实现PID控制功能的控制器，如Rockwell 的Logix产品系列，它可以直接与ControlNet相连，利用网络来实现其远程控制功能。

1、开环控制系统开环控制系统(open-loop control system)是指被控对象的输出(被控制量)对控制器(controller)的输出没有影响。

在这种控制系统中，不依赖将被控量反送回来以形成任何闭环回路。

2、闭环控制系统闭环控制系统(closed-loop control system)的特点是系统被控对象的输出(被控制量)会反送回来影响控制器的输出，形成一个或多个闭环。

温控表上的智能PID⾃整定是什么，⼜有什么作⽤呢？⽬前，所有的产品都向智能化的⽅向发展，随着对温度控制精确度的要求。

各⼤公司均开发了具有智能PID参数⾃整定功能的智能温控表，PID控制及其控制器或智能PID仪表已经接近普及，产品已在⼯程实际中得到了⼴泛的应⽤。

国产温控表先说⼀下PID是什么？ PID 代表 Proportional-Integral-Derivative，即⽐例积分微分，指的是⼀项流⾏的线性控制策略。

在 PID 控制器中，错误信号（受控系统期望的温度与实际温度之间的差值）在加到温度控制电源驱动电路之前先分别以三种⽅式（⽐例、积分和微分）被放⼤。

⽐例增益向错误信号提供瞬时响应。

积分增益求出错误信号的积分，并将错误减低到接近零的⽔平。

积分增益还有助于过滤掉实测温度信号中的噪⾳。

微分增益使驱动依赖于实测温度的变化率，正确运⽤微分增益能缩短响应定位点改变或其它⼲扰所需的稳定时间。

国产温控表也就是说PID参数是设置温控表的⼯作参数，根据你的温控需求进⾏调整参数。

例如：你的表现在测量温度和实际有偏差，你就可通过PID参数调正。

⽽现在的智能PID是不需要特别的⼈为设定的，温控表⾃⼰就可以⾃动调节PID参数，⽆需⼈⼯⼲预。

国产温控表简单来说，智能PID实现了温控表的稳定性、快速性和准确性.调节PID的参数,可实现在系统稳定的前提下,兼顾系统的带载能⼒和抗扰能⼒。

在控制精度⽅⾯做的较好，超调范围较⼩，稳定时间快且⽆需⼈⼯整定参数，常规普通温控表稳定后控制精度基本上能达到1℃左右，⼀些⾼精度的温控表可以达到0.1℃。

另外国产的温控表也做的⾮常不错了，可替代进⼝温控器，操作简单易懂、品种多、价格也便宜，性价⽐⾼。

国产温控表感谢头条朋友的的阅读，如果对⼩编的⽂章感兴趣，请点⼀下关注，如果有不严谨的地⽅，欢迎指出，欢迎⼤家下⽅评论区留⾔。
