【CN209833482U】一种快速组装的汽车大灯外壳的密封装置【专利】

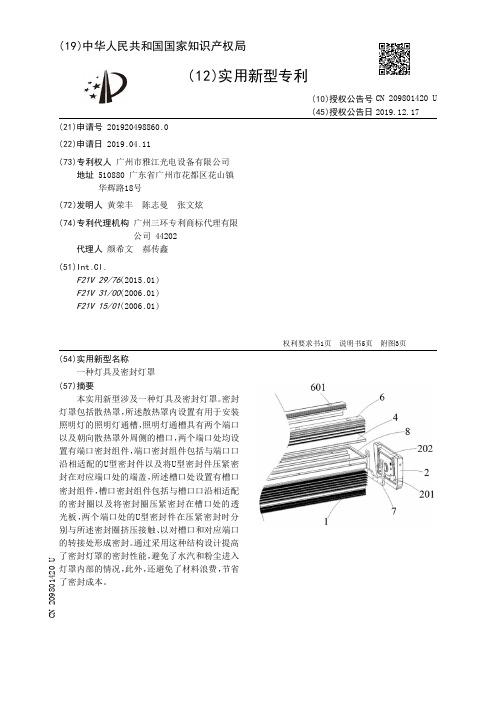

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920498860.0(22)申请日 2019.04.11(73)专利权人 广州市雅江光电设备有限公司地址 510880 广东省广州市花都区花山镇华辉路18号(72)发明人 黄荣丰　陈志曼　张文炫　(74)专利代理机构 广州三环专利商标代理有限公司 44202代理人 颜希文　郝传鑫(51)Int.Cl.F21V 29/76(2015.01)F21V 31/00(2006.01)F21V 15/01(2006.01)(54)实用新型名称一种灯具及密封灯罩(57)摘要本实用新型涉及一种灯具及密封灯罩。

密封灯罩包括散热罩，所述散热罩内设置有用于安装照明灯的照明灯通槽，照明灯通槽具有两个端口以及朝向散热罩外周侧的槽口，两个端口处均设置有端口密封组件，端口密封组件包括与端口口沿相适配的U型密封件以及将U型密封件压紧密封在对应端口处的端盖，所述槽口处设置有槽口密封组件，槽口密封组件包括与槽口口沿相适配的密封圈以及将密封圈压紧密封在槽口处的透光板，两个端口处的U型密封件在压紧密封时分别与所述密封圈挤压接触、以对槽口和对应端口的转接处形成密封。

通过采用这种结构设计提高了密封灯罩的密封性能，避免了水汽和粉尘进入灯罩内部的情况，此外，还避免了材料浪费，节省了密封成本。

权利要求书1页 说明书5页 附图3页CN 209801420 U 2019.12.17C N 209801420U权　利　要　求　书1/1页CN 209801420 U1.一种密封灯罩，其特征在于：包括散热罩(1)，所述散热罩(1)内设置有用于安装照明灯的照明灯通槽，照明灯通槽具有两个端口以及朝向散热罩(1)外周侧的槽口，两个端口处均设置有端口密封组件，端口密封组件包括与端口口沿相适配的U型密封件(7)以及将U型密封件(7)压紧密封在对应端口处的端盖(2)，所述槽口处设置有槽口密封组件，槽口密封组件包括与槽口口沿相适配的密封圈(8)以及将密封圈(8)压紧密封在槽口处的透光板(4)，两个端口处的U型密封件(7)在压紧密封时分别与所述密封圈(8)挤压接触、以对槽口和对应端口的转接处形成密封。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920380263.8(22)申请日 2019.03.25(73)专利权人 慈溪市广联汽车配件有限公司地址 315300 浙江省宁波市慈溪市龙山镇农垦场(72)发明人 朱国亮　(74)专利代理机构 浙江中桓联合知识产权代理有限公司 33255代理人 张敏(51)Int.Cl.B23P 19/06(2006.01)(54)实用新型名称一种车灯总成的自动旋螺栓装置(57)摘要一种车灯总成的自动旋螺栓装置，包括工作台，该工作台的中间位置对称安装车灯总成的定位机构，车灯总成的内定位机构以及螺栓旋紧装置在定位机构内的工作台上，底部的动力齿轮通过从动齿轮带动螺栓旋紧装置工作；工作台左右两侧的气缸带动压板作上下运动；压板的中间位置是对称安装的车灯总成的上定位机构、压紧机构。

将螺栓放置到六角套筒内，车灯总成放置到车灯总成的内定位机构，定位孔进入到定位头内，压板带动车灯总成的上定位机构往下，将车灯总成定位，动力齿轮带动螺栓旋紧装置按一定的转速旋转，将散热器固定到车灯总成上。

通过自动的旋螺栓装置代替手工操作，提高了生产效率。

权利要求书1页 说明书2页 附图7页CN 209830830 U 2019.12.24C N 209830830U权　利　要　求　书1/1页CN 209830830 U1.一种车灯总成的自动旋螺栓装置，其特征在于，包括：工作台(1)，所述工作台(1)的中间位置对称安装车灯总成的定位机构(2)，所述车灯总成的定位机构(2)内所述工作台(1)上安装车灯总成的内定位机构(3)以及螺栓旋紧装置(4)，底部的动力齿轮(11)通过从动齿轮(41)带动所述螺栓旋紧装置(4)工作；所述工作台(1)左右两侧中间位置安装气缸(9)，所述气缸(9)缸杆远离所述气缸(9)端通过法兰连接压板(6)，所述压板(6)的中间位置安装与所述车灯总成的定位机构(2)对应的车灯总成的上定位机构(7)，所述压板(6)的中间位置安装所述螺栓旋紧装置(4)对应的压紧机构(8)。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920658894.1(22)申请日 2019.05.09(73)专利权人 江苏秦龙汽车科技有限公司地址 212300 江苏省镇江市丹阳市丹北镇新桥姚家弄工业园区(72)发明人 秦岳　秦飞　(51)Int.Cl.F21V 31/00(2006.01)F21V 15/04(2006.01)F21V 29/83(2015.01)B60Q 1/04(2006.01)F21W 107/10(2018.01)(54)实用新型名称一种汽车前组合灯的面罩(57)摘要本实用新型的实施例提供一种汽车前组合灯的面罩，通过面罩主体内部开设开设的环形空腔、第一通孔和第二通孔，当面罩主体内部进入水时，汽车是在停止状态时，面罩主体内部的水会蒸发，使得水蒸气会从第一通孔内进入环形空腔内，并在环形空腔内凝结并通过环形空腔两端的弧度流向第二通孔处，并从第二通孔流出，从而可以实现无需拆卸便于排出水雾的目的。

权利要求书1页 说明书4页 附图4页CN 209726144 U 2019.12.03C N 209726144U权　利　要　求　书1/1页CN 209726144 U1.一种汽车前组合灯的面罩，包括面罩主体（1），其特征在于：所述面罩主体（1）内部开设有环形空腔（2），所述面罩主体（1）内部的顶部开设有第一通孔（3），且面罩主体（1）表面的底部开设有第二通孔（4），所述第一通孔（3）与第二通孔（4）的内部均与环形空腔（2）的内部相连通；所述面罩主体（1）的背面固定连接有限位板（5），所述限位板（5）的表面活动连接有固定座（6），所述限位板（5）的背端固定连接有橡胶气囊（7），所述橡胶气囊（7）的背端活动连接有移动板（8），所述移动板（8）的背面固定连接有阻尼弹簧（9），所述阻尼弹簧（9）的另一端固定连接有安装板（10），且固定座（6）固定连接在安装板（10）的正面，所述安装板（10）相对应面罩主体（1）的正面固定连接有汽车组合灯本体（11），所述安装板（10）的正面开设有散热通孔（12）。

专利名称：一种灯罩快速安装结构专利类型：实用新型专利
发明人：白旭
申请号：CN201921236338.1
申请日：20190801
公开号：CN210219653U
公开日：
20200331
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种灯罩快速安装结构，涉及到灯罩领域，包括灯头，所述灯头的一端固定连接有固定环，所述固定环的一端固定连接有灯罩，所述灯头的一端两侧均开设有插槽，所述插槽的内部固定连接有插杆，所述插杆的一端固定连接有安装板，所述插槽的一端开设有槽口，所述槽口位于灯头上，所述灯头的一端开设有环槽，所述固定环的两侧均开设有通孔，所述插槽的一端两侧均开设有安装槽，所述安装槽的内部固定连接有压缩弹簧，所述压缩弹簧的一端固定连接有顶珠，所述插杆的一端两侧均开设有卡槽。

本实用新型通过插杆能够对固定环进行固定，从而使灯罩快速安装在灯头上，避免在安装灯罩产生不必要的繁琐，提高了灯罩的安装效率。

申请人：江苏日和照明电器有限公司
地址：226000 江苏省南通市海门市东灶港镇发展大道88号
国籍：CN
代理机构：成都明涛智创专利代理有限公司
代理人：张冠男
更多信息请下载全文后查看。

专利名称：一种汽车车灯的密封结构专利类型：实用新型专利
发明人：郁辰
申请号：CN201520149450.7
申请日：20150317
公开号：CN204506697U
公开日：
20150729
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种汽车车灯的密封结构，属于汽车车灯制造技术领域。

一种汽车车灯的密封结构，其特征在于：包括密封垫(1)、后盖(2)，所述后盖(2)的内部设有纵向的密封筋(4)与横向的加强定位筋(5)；所述密封筋(4)的高度高于横向加强筋范围的高度0.3-0.5mm。

经验证，此结构即保证了对密封筋的加强作用以及对密封垫的定位防侧翻作用，也有效的避免了加工误差导致加强定位筋高于密封筋而导致漏气的问题。

本实用新型汽车车灯与车身钣金的密封性能大大提升；后盖的加工允许误差有所提升，降低制造难度；车灯气密性大大提升。

提升了产品质量。

申请人：上海小糸车灯有限公司
地址：201821 上海市嘉定区叶城路767号
国籍：CN
代理机构：上海伯瑞杰知识产权代理有限公司
代理人：王一琦
更多信息请下载全文后查看。

专利名称：汽车车灯壳体安装线束装置专利类型：发明专利
发明人：肖红,潘少华,潘清华,祝新宇,潘柱申请号：CN201811606718.X
申请日：20181227
公开号：CN109515558A
公开日：
20190326
专利内容由知识产权出版社提供
摘要：本发明公开了汽车车灯壳体安装线束装置，包括工作台板，所述工作台板的顶部固定连接有工装台，所述工装台顶部的后侧固定连接有第一支撑柱。

本发明通过第一支撑块、第二支撑块第三支撑块和第四支撑块将汽车灯壳进行固定，再通过横向调节机构使固定块进行左右调节将汽车灯壳通孔与固定座的偏差进行配对方便使用者启动伸缩气缸将捏线机构穿入汽车灯壳的内部进行接线安装，减少了汽车线束直接穿插造对车灯壳体的损害，解决了现有的汽车车灯壳体安装线束时纯手动穿插容易损坏灯壳或划伤线束的问题，该汽车车灯壳体安装线束装置，具备安装效率高防护效果好的优点，提高了安装的效率和对灯壳和线束的保护。

申请人：盐城市晟广达汽车零部件有限公司
地址：224000 江苏省盐城市经济技术开发区盐渎东路8号A18幢
国籍：CN
代理机构：北京冠和权律师事务所
更多信息请下载全文后查看。

专利名称：一种便于快速安装的汽车前组合灯专利类型：实用新型专利
发明人：王萌,韩建国,陈文静
申请号：CN201820499334.1
申请日：20180409
公开号：CN208269038U
公开日：
20181221
专利内容由知识产权出版社提供
摘要：本实用新型涉及汽车前组合灯技术领域，具体涉及一种便于快速安装的汽车前组合灯，包括组合灯后板、封体和灯罩，组合灯后板前端中间固定连接有封体，组合灯后板后端中间相接有至少三根连接线，且组合灯后板后端并且位于连接线左方开有活动口，组合灯后板后端通过活动口活动连接有活动块，且组合灯后板前端外侧开有凹条。

该种便于快速安装的汽车前组合灯，在需要安装的时候先用螺丝穿过圆口，再用灯罩盖住组合灯后板，通过凹槽和凸块，且凹槽的凹入结构与凸块的凸出结构相吻合，使灯罩能利用凸块滑向组合灯后板，之后利用凸条和凹条，并且凸条的凸出结构与凹条的凹入结构相对应，可以使灯罩通过凸条闭合组合灯后板。

申请人：黄河科技学院
地址：450000 河南省郑州市二七区连云路123号
国籍：CN
代理机构：青岛致嘉知识产权代理事务所(普通合伙)
代理人：庞庆芳
更多信息请下载全文后查看。

专利名称：一种组装汽车车灯的组装治具专利类型：实用新型专利
发明人：卫涛,李彪,彭锐,瞿勇,李俊
申请号：CN202021500604.X
申请日：20200727
公开号：CN213168355U
公开日：
20210511
专利内容由知识产权出版社提供
摘要：本实用新型适用于组装汽车车灯的组装治具，提供了一种组装汽车车灯的组装治具，一种组装汽车车灯的组装治具，包括壳体、外侧杆、U型块、安装杆和衔接盘，所述壳体的内部下侧安装有导轨，且导轨的左端上侧安装有限位杆，所述限位杆的上端安装有安装盘，所述U型块的内侧安装有紧固螺栓，所述U型块的后端安装有调节齿轮，所述调节齿轮的上侧设置有调节杆，所述外侧杆的右侧设置有安装杆，所述衔接盘的下侧设置有衔接杆。

该组装汽车车灯的组装治具，能够对多个车灯配件进行统一位置的定位，避免配件之间安装位置出现错误，且便于调整夹具的角度，以适应装配者适宜的安装角度，使装配者在安装过程中不会产生不适感。

申请人：张家港市丰港模塑科技有限公司
地址：215600 江苏省苏州市张家港市南丰镇南丰村(老204国道东侧)
国籍：CN
代理机构：北京集智东方知识产权代理有限公司
代理人：吴倩
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920610490.5(22)申请日 2019.04.30(73)专利权人 郑世泉地址 362514 福建省泉州市泉港区荷池社区瓦厝7号(72)发明人 郑世泉　(51)Int.Cl.F21S 41/20(2018.01)F21V 17/10(2006.01)F21W 102/00(2018.01)F21W 107/10(2018.01)(54)实用新型名称一种导光性能强的汽车大灯外壳(57)摘要本实用新型公开了一种导光性能强的汽车大灯外壳，包括汽车外壳和边框，汽车外壳的内壁设置有边框，边框正面靠近底部边缘的中心处转动连接有转杆，转杆靠近边框内壁的一端焊接有圆锥齿轮，圆锥齿轮的外表壁啮合连接有第二涡旋齿轮，第二涡旋齿轮的中心处贯穿有旋转轴，旋转轴的外表壁对称焊接有外圈齿轮，外圈齿轮的外表壁啮合连接有第一涡旋齿轮，第一涡旋齿轮的中心处贯穿有螺杆。

本实用新型中，通过转动转把，转把间接带动底板，使得底板上的擦块的顶面与灯罩罩的底面相滑动，以此来对灯罩进行清理，进而来确保灯罩的洁净，可以提升灯罩的导光性，可以确保驾驶人员有个很好的视线，同时可以保证行人的人身安全。

权利要求书1页 说明书3页 附图2页CN 209819433 U 2019.12.20C N 209819433U权　利　要　求　书1/1页CN 209819433 U1.一种导光性能强的汽车大灯外壳，包括汽车外壳(1)和边框(3)，其特征在于：所述汽车外壳(1)的内壁设置有边框(3)，所述边框(3)正面靠近底部边缘的中心处转动连接有转杆(16)，所述转杆(16)靠近边框(3)内壁的一端焊接有圆锥齿轮(14)，所述圆锥齿轮(14)的外表壁啮合连接有第二涡旋齿轮(8)，所述第二涡旋齿轮(8)的中心处贯穿有旋转轴(7)，所述旋转轴(7)的外表壁对称焊接有外圈齿轮(11)，所述外圈齿轮(11)的外表壁啮合连接有第一涡旋齿轮(6)，所述第一涡旋齿轮(6)的中心处贯穿有螺杆(4)。
