自然通风直接空冷系统简介

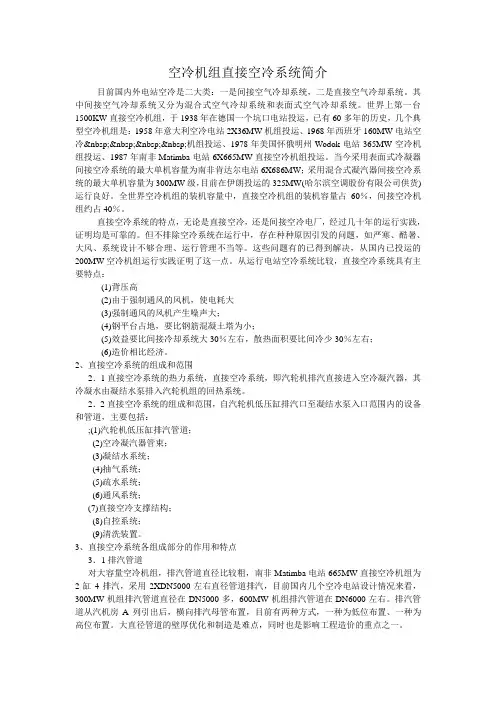

空冷机组直接空冷系统简介目前国内外电站空冷是二大类：一是间接空气冷却系统，二是直接空气冷却系统。

其中间接空气冷却系统又分为混合式空气冷却系统和表面式空气冷却系统。

世界上第一台1500KW直接空冷机组，于1938年在德国一个坑口电站投运，已有60多年的历史，几个典型空冷机组是：1958年意大利空冷电站2X36MW机组投运、1968年西班牙160MW电站空冷    机组投运、1978年美国怀俄明州Wodok电站365MW空冷机组投运、1987年南非Matimba电站6X665MW直接空冷机组投运。

当今采用表面式冷凝器间接空冷系统的最大单机容量为南非肯达尔电站6X686MW；采用混合式凝汽器间接空冷系统的最大单机容量为300MW级，目前在伊朗投运的325MW(哈尔滨空调股份有限公司供货)运行良好。

全世界空冷机组的装机容量中，直接空冷机组的装机容量占60％，间接空冷机组约占40％。

直接空冷系统的特点，无论是直接空冷，还是间接空冷电厂，经过几十年的运行实践，证明均是可靠的。

但不排除空冷系统在运行中，存在种种原因引发的问题，如严寒、酷暑、大风、系统设计不够合理、运行管理不当等。

这些问题有的已得到解决，从国内已投运的200MW空冷机组运行实践证明了这一点。

从运行电站空冷系统比较，直接空冷系统具有主要特点：(1)背压高(2)由于强制通风的风机，使电耗大(3)强制通风的风机产生噪声大；(4)钢平台占地，要比钢筋混凝土塔为小；(5)效益要比间接冷却系统大30％左右，散热面积要比间冷少30％左右；(6)造价相比经济。

2、直接空冷系统的组成和范围2．1直接空冷系统的热力系统，直接空冷系统，即汽轮机排汽直接进入空冷凝汽器，其冷凝水由凝结水泵排入汽轮机组的回热系统。

2．2直接空冷系统的组成和范围，自汽轮机低压缸排汽口至凝结水泵入口范围内的设备和管道，主要包括：;(1)汽轮机低压缸排汽管道；(2)空冷凝汽器管束；(3)凝结水系统；(4)抽气系统；(5)疏水系统；(6)通风系统；(7)直接空冷支撑结构；(8)自控系统；(9)清洗装置。

空冷系统简介我们电厂人49篇原创内容公众号空冷系统主要分为两种，间接空冷和直接空冷。

一、间接空气冷却系统1. 汽轮机做完功的乏汽与冷却水混合换热的间接空气冷却系统汽轮机做完功的乏汽排入混合式凝汽器中，与进入混合式凝汽器的冷却水（除盐水）混合，冷却水带走乏汽的热量。

乏汽遇到温度低的冷却水凝结成凝结水，部分凝结水与除盐水混合的水，用凝结水泵送至热力系统中进行循环。

绝大部分凝结水与除盐水混合的水用循环水泵送至间接冷却塔中的散热器内，由空气进行自然冷却，冷却后的水再次进入混合式凝汽器中进行循环。

2. 汽轮机做完功的乏汽与冷却水表面换热的间接空气冷却系统这种空冷系统与传统的湿冷系统相似，汽轮机做完功的乏汽排入表面式凝汽器中，乏汽流过凝汽器不锈钢管与管内流动的冷却水进行表面换热，乏汽冷凝后，用凝结水泵送至热力系统中进行循环。

管内流动的冷却水带走热量，通过循环泵升压后，送入间冷塔内的热水环管，通过热水环管将热水再送入间冷塔四周布置的空冷散热片中，双曲线的间冷塔通过自抽力，将塔外的冷空气抽入塔内，空气散热器中与空气对流换热。

温度降低的冷却水通过冷却水环管，重新进入凝汽器中冷却汽轮机排出的乏汽。

汽机人你用电，我用心。

只为传播有价值，有趣的知识。

5篇原创内容公众号3. 采用冷却剂的间接空冷系统利用低沸点的工质如氟利昂代替水作为中间冷却介质。

可以省去循环水泵，传热性能好。

二、直接空冷系统1. 原理汽轮机做完功的乏汽经排汽大管道送至布置在室外的空气凝汽器的空冷散热器中，由冷却风扇将空气送至空冷散热器外流动，冷却管内的排汽，使排汽凝结成水，冷凝的凝结水再由凝结水泵送至热力系统中进行循环。

新能源电力论坛新能源电力论坛公众号2. 直接空气冷却系统的组成直接空气冷却系统主要由排汽装置和室外的空冷岛组成。

排汽装置主要由大排汽管道、凝结水汇集联箱、热水井、热工仪表等组成。

空冷岛蒸汽分配管及空冷器散热器，凝结水、抽空气管道、空冷变频风机、空冷风机平台外、挡风墙及散热器清洗装置。

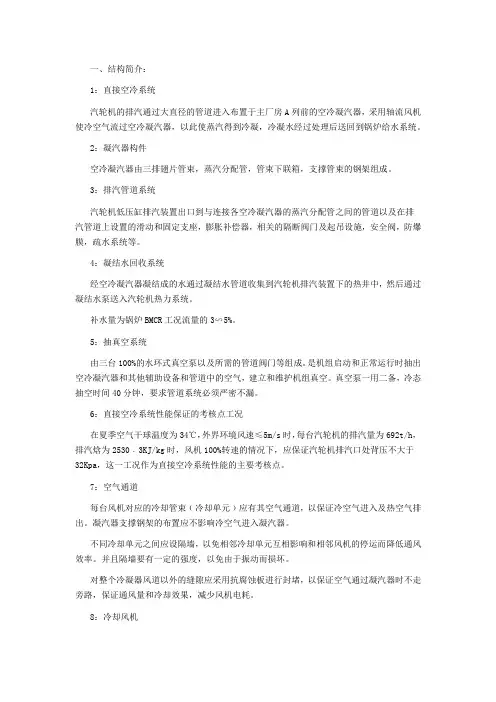

一、结构简介：1：直接空冷系统汽轮机的排汽通过大直径的管道进入布置于主厂房A列前的空冷凝汽器，采用轴流风机使冷空气流过空冷凝汽器，以此使蒸汽得到冷凝，冷凝水经过处理后送回到锅炉给水系统。

2：凝汽器构件空冷凝汽器由三排翅片管束，蒸汽分配管，管束下联箱，支撑管束的钢架组成。

3：排汽管道系统汽轮机低压缸排汽装置出口到与连接各空冷凝汽器的蒸汽分配管之间的管道以及在排汽管道上设置的滑动和固定支座，膨胀补偿器，相关的隔断阀门及起吊设施，安全阀，防爆膜，疏水系统等。

4：凝结水回收系统经空冷凝汽器凝结成的水通过凝结水管道收集到汽轮机排汽装置下的热井中，然后通过凝结水泵送入汽轮机热力系统。

补水量为锅炉BMCR工况流量的3∽5%。

5：抽真空系统由三台100%的水环式真空泵以及所需的管道阀门等组成。

是机组启动和正常运行时抽出空冷凝汽器和其他辅助设备和管道中的空气，建立和维护机组真空。

真空泵一用二备，冷态抽空时间40分钟，要求管道系统必须严密不漏。

6：直接空冷系统性能保证的考核点工况在夏季空气干球温度为34℃，外界环境风速≤5m/s时，每台汽轮机的排汽量为692t/h，排汽焓为2530﹒3KJ/kg时，风机100%转速的情况下，应保证汽轮机排汽口处背压不大于32Kpa，这一工况作为直接空冷系统性能的主要考核点。

7：空气通道每台风机对应的冷却管束﹙冷却单元﹚应有其空气通道，以保证冷空气进入及热空气排出。

凝汽器支撑钢架的布置应不影响冷空气进入凝汽器。

不同冷却单元之间应设隔墙，以免相邻冷却单元互相影响和相邻风机的停运而降低通风效率。

并且隔墙要有一定的强度，以免由于振动而损坏。

对整个冷凝器风道以外的缝隙应采用抗腐蚀板进行封堵，以保证空气通过凝汽器时不走旁路，保证通风量和冷却效果，减少风机电耗。

8：冷却风机风机﹙包括电机减速机风扇叶片变频柜﹚为德国斯必克公司生产，单台功率110KW，台数30台﹙其中顺流24台，逆流6台﹚，叶片旋转直径10﹒363米。

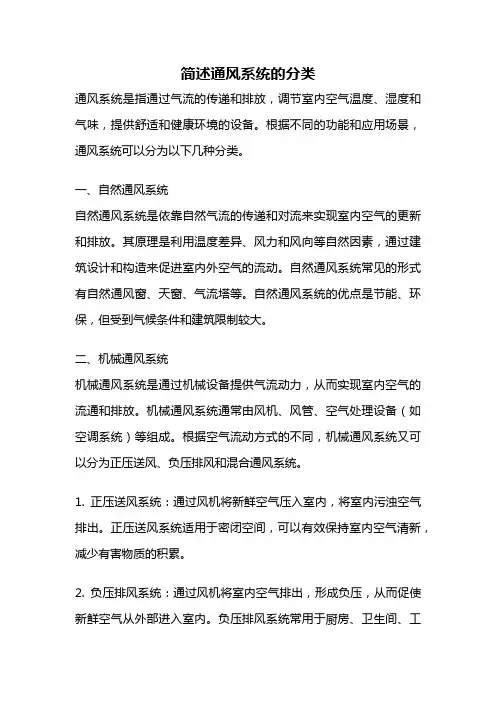

简述通风系统的分类通风系统是指通过气流的传递和排放，调节室内空气温度、湿度和气味，提供舒适和健康环境的设备。

根据不同的功能和应用场景，通风系统可以分为以下几种分类。

一、自然通风系统自然通风系统是依靠自然气流的传递和对流来实现室内空气的更新和排放。

其原理是利用温度差异、风力和风向等自然因素，通过建筑设计和构造来促进室内外空气的流动。

自然通风系统常见的形式有自然通风窗、天窗、气流塔等。

自然通风系统的优点是节能、环保，但受到气候条件和建筑限制较大。

二、机械通风系统机械通风系统是通过机械设备提供气流动力，从而实现室内空气的流通和排放。

机械通风系统通常由风机、风管、空气处理设备（如空调系统）等组成。

根据空气流动方式的不同，机械通风系统又可以分为正压送风、负压排风和混合通风系统。

1. 正压送风系统：通过风机将新鲜空气压入室内，将室内污浊空气排出。

正压送风系统适用于密闭空间，可以有效保持室内空气清新，减少有害物质的积累。

2. 负压排风系统：通过风机将室内空气排出，形成负压，从而促使新鲜空气从外部进入室内。

负压排风系统常用于厨房、卫生间、工业车间等需要排除有害气体和异味的场所。

3. 混合通风系统：混合通风系统是正压送风和负压排风的结合，既能保证新鲜空气的供应，又能排出室内污浊空气。

混合通风系统适用于大型建筑、办公楼等多功能场所。

三、换气通风系统换气通风系统是通过将室内空气和室外新鲜空气进行交换，实现室内空气的更新和排放。

换气通风系统通常由换气机、风管和空气处理设备组成。

根据换气方式的不同，换气通风系统又可分为单向流通风系统和双向流通风系统。

1. 单向流通风系统：单向流通风系统是将室内污浊空气排出，同时从室外引入新鲜空气。

这种系统适用于需要保持室内空气质量的场所，如实验室、医院手术室等。

2. 双向流通风系统：双向流通风系统是通过两个空气流通回路，分别将室内空气排出和室外新鲜空气引入。

双向流通风系统适用于需要保持室内外空气平衡的场所，如办公楼、商场等。

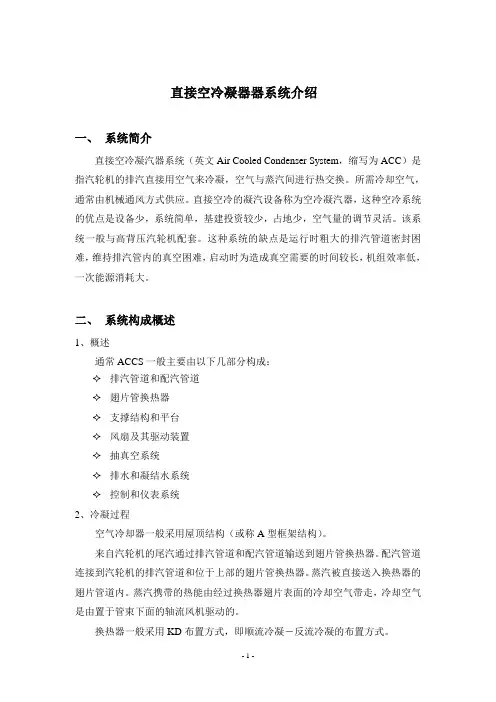

直接空冷凝器器系统介绍一、系统简介直接空冷凝汽器系统（英文Air Cooled Condenser System，缩写为ACC）是指汽轮机的排汽直接用空气来冷凝，空气与蒸汽间进行热交换。

所需冷却空气，通常由机械通风方式供应。

直接空冷的凝汽设备称为空冷凝汽器，这种空冷系统的优点是设备少，系统简单，基建投资较少，占地少，空气量的调节灵活。

该系统一般与高背压汽轮机配套。

这种系统的缺点是运行时粗大的排汽管道密封困难，维持排汽管内的真空困难，启动时为造成真空需要的时间较长，机组效率低，一次能源消耗大。

二、系统构成概述1、概述通常ACCS一般主要由以下几部分构成：✧排汽管道和配汽管道✧翅片管换热器✧支撑结构和平台✧风扇及其驱动装置✧抽真空系统✧排水和凝结水系统✧控制和仪表系统2、冷凝过程空气冷却器一般采用屋顶结构（或称A型框架结构）。

来自汽轮机的尾汽通过排汽管道和配汽管道输送到翅片管换热器。

配汽管道连接到汽轮机的排汽管道和位于上部的翅片管换热器。

蒸汽被直接送入换热器的翅片管道内。

蒸汽携带的热能由经过换热器翅片表面的冷却空气带走，冷却空气是由置于管束下面的轴流风机驱动的。

换热器一般采用KD布置方式，即顺流冷凝－反流冷凝的布置方式。

70％到80％的蒸汽在通过由上部的配汽管道到顺流冷凝的换热器中被冷凝成凝结水，凝结水流到底部的蒸汽/凝结水联箱中。

顺流管束称为冷凝管束或称K 管束。

其余的蒸汽在成为D管束的反流管束中被冷凝，蒸汽是由蒸汽/凝结水联箱向上流动的，而凝结水由冷凝的位置向下流到蒸汽/凝结水联箱中并被排出。

这种KD形式的布置方式确保了在任何区域内蒸汽都与凝结水有直接接触，因此将保持凝结水的水温与蒸汽温度相同，从而避免了凝结水的过冷、溶氧和冻害。

从汽轮机到凝结水箱的整个系统都是在真空状态下。

由于采用全焊接结构，从而保证整个系统的气密性。

由于在与汽轮机连接的法兰处不可避免地会有空气漏进冷凝系统中，为了保持系统地真空，在反流管束的上端未冷凝的蒸汽和空气的混合物将被抽出。

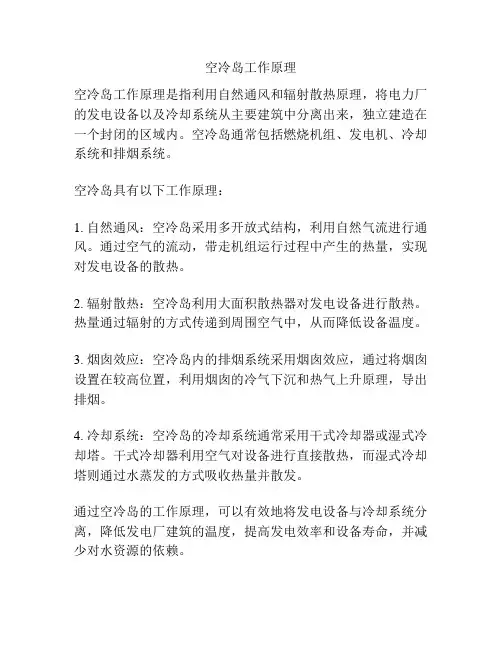

空冷岛工作原理
空冷岛工作原理是指利用自然通风和辐射散热原理，将电力厂的发电设备以及冷却系统从主要建筑中分离出来，独立建造在一个封闭的区域内。

空冷岛通常包括燃烧机组、发电机、冷却系统和排烟系统。

空冷岛具有以下工作原理：
1. 自然通风：空冷岛采用多开放式结构，利用自然气流进行通风。

通过空气的流动，带走机组运行过程中产生的热量，实现对发电设备的散热。

2. 辐射散热：空冷岛利用大面积散热器对发电设备进行散热。

热量通过辐射的方式传递到周围空气中，从而降低设备温度。

3. 烟囱效应：空冷岛内的排烟系统采用烟囱效应，通过将烟囱设置在较高位置，利用烟囱的冷气下沉和热气上升原理，导出排烟。

4. 冷却系统：空冷岛的冷却系统通常采用干式冷却器或湿式冷却塔。

干式冷却器利用空气对设备进行直接散热，而湿式冷却塔则通过水蒸发的方式吸收热量并散发。

通过空冷岛的工作原理，可以有效地将发电设备与冷却系统分离，降低发电厂建筑的温度，提高发电效率和设备寿命，并减少对水资源的依赖。

1空冷系统简介空冷技术方案介绍在火力发电厂中采用的空冷系统形式有：直接空冷系统、混凝式间接空冷系统、表凝式间接空冷系统。

直接空冷系统是将汽轮机排汽由管道送入称之为空冷凝汽器的钢制散热器中，直接由空气冷却。

混凝式空冷系统由于有水轮机和喷射式凝汽器等系统设备，设备多系统复杂，使得整套系统实行自动控制较难；而表凝式间接空冷系统与常规的湿冷系统比较接近，也是通过两次换热，以循环冷却水作为中间冷却介质，循环冷却水由水泵加压后，进入凝汽器冷却汽轮机排汽，热水进入自然通风冷却塔由空气冷却。

表凝式间接空冷系统与湿冷系统不同之处是在冷却塔内（外）布置着钢（铝）制散热器，热水与空气不接触，进行表面对流散热。

1.1.1 直接空冷系统直接空冷系统主要由排汽装置、大排汽管道（包括大直径膨胀节、大口径蝶阀等）、钢制空冷凝汽器、风机组（包括轴流风机、电动机、减速机、变频器等）、凝结水系统、抽真空系统（包括水环式真空泵）、清洗系统等设备构成。

空冷凝汽器布置在汽机房A列外的高架空冷平台上。

直接空冷系统是将汽轮机排出的乏汽，通过排汽管道引入钢制空冷凝汽器中，由环境空气直接将其冷却为凝结水，多采用机械通风方式。

其特点是：设备较少，系统简单，调节灵活，占地少，防冻性能好，冷却效率高；直接空冷受环境风的影响较大，运行费用较高，煤耗较大，风机群产生一定噪声污染，厂用电较高。

1.1.2 表凝式间接空冷系统表凝式间接空冷系统是指汽轮机排汽以水为中间介质，将排汽与空气之间的热交换分两次进行：一次为蒸汽与冷却水之间在表面式凝汽器中换热；一次为冷却水和空气在空冷塔里换热。

该系统主要由表面式凝汽器与空冷塔构成，采用自然通风方式。

表凝式间接空冷与直接空冷相比，其特点是：冬季运行背压较低，所以煤耗较低；由于采用了表面式凝汽器，循环冷却水和凝结水分成两个独立系统，其水质可按各自的水质标准和要求进行处理，使水处理系统简单、便于操作；表凝式间接空冷塔基本无噪声，满足环保要求；空冷塔占地大，冬季运行防冻性能较差。

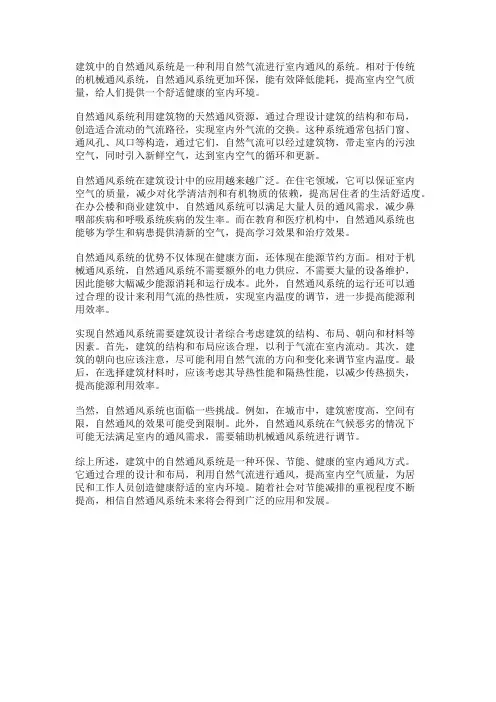

建筑中的自然通风系统是一种利用自然气流进行室内通风的系统。

相对于传统的机械通风系统，自然通风系统更加环保，能有效降低能耗，提高室内空气质量，给人们提供一个舒适健康的室内环境。

自然通风系统利用建筑物的天然通风资源，通过合理设计建筑的结构和布局，创造适合流动的气流路径，实现室内外气流的交换。

这种系统通常包括门窗、通风孔、风口等构造，通过它们，自然气流可以经过建筑物，带走室内的污浊空气，同时引入新鲜空气，达到室内空气的循环和更新。

自然通风系统在建筑设计中的应用越来越广泛。

在住宅领域，它可以保证室内空气的质量，减少对化学清洁剂和有机物质的依赖，提高居住者的生活舒适度。

在办公楼和商业建筑中，自然通风系统可以满足大量人员的通风需求，减少鼻咽部疾病和呼吸系统疾病的发生率。

而在教育和医疗机构中，自然通风系统也能够为学生和病患提供清新的空气，提高学习效果和治疗效果。

自然通风系统的优势不仅体现在健康方面，还体现在能源节约方面。

相对于机械通风系统，自然通风系统不需要额外的电力供应，不需要大量的设备维护，因此能够大幅减少能源消耗和运行成本。

此外，自然通风系统的运行还可以通过合理的设计来利用气流的热性质，实现室内温度的调节，进一步提高能源利用效率。

实现自然通风系统需要建筑设计者综合考虑建筑的结构、布局、朝向和材料等因素。

首先，建筑的结构和布局应该合理，以利于气流在室内流动。

其次，建筑的朝向也应该注意，尽可能利用自然气流的方向和变化来调节室内温度。

最后，在选择建筑材料时，应该考虑其导热性能和隔热性能，以减少传热损失，提高能源利用效率。

当然，自然通风系统也面临一些挑战。

例如，在城市中，建筑密度高，空间有限，自然通风的效果可能受到限制。

此外，自然通风系统在气候恶劣的情况下可能无法满足室内的通风需求，需要辅助机械通风系统进行调节。

综上所述，建筑中的自然通风系统是一种环保、节能、健康的室内通风方式。

它通过合理的设计和布局，利用自然气流进行通风，提高室内空气质量，为居民和工作人员创造健康舒适的室内环境。

1.•直接空冷是干空冷系统概述式冷却（空冷）系统的一种方式，区别于间接空冷。

汽轮机排汽经过排汽管道直接送入散热器（空冷凝汽器）冷却后凝结成水，散热器的热量由管外流过的空气带走，这种系统叫直接空冷系统。

众所周知，我区以丰富的煤炭资源、广阔的土地资源，邻近北京及京、津、唐电网等诸多优势，被国家列为能源、电力生产基地。

但是由于我区水资源相对匮乏，以及国家要求建设内蒙古绿色生态防线的要求，走可持续发展的道路，节约用水、提高水资源利用率已成为新世纪内蒙电力工业发展的重大课题。

最近几年，国家审批的电场项目反复强调优先批准空冷机组，现在我区在建和准备建设的工程项目几乎全部为直接空冷机组，(国家政策导向)所以大力推广、应运空冷直接空冷技术迫在眉睫，也是大势所趋。

直接空冷机组特点：1．节水：全厂性耗水量可节约65%以上，即由1m3/GWh降到0。

3~0。

35 2．建厂条件：从已建成厂来看，不受限制，纬度高、低，气候干燥、湿润，厂址选择自由度大。

3．环抱性能：无冷却塔汽水蒸发，电厂周围无飘滴，废水排放可以达到0排放的要求。

4．维护费用：一空冷机组的维护费用低一些，为其30%。

单排管优点哈蒙公司生产的单排管散热器性能先进，防冻性好，由特殊工艺将蛇型铝翅片与钢管表面渗透致密结合，使散热性能大大提高，且比热镀锌钢翅片抗腐蚀性能好，结构强度高，用高压水冲洗，压差小，清洗效果好，不会对散热器产生损坏。

另外从环保考虑，由于不采用锌材料，不对土壤或周围环境产生污染。

国外应用发展情况电站使用直接空冷技术已有60多年的历史，期间经历了容量由小到大、技术逐渐成熟、应用地区逐步扩大的过程。

1938年，世界上第一台直接空冷机组安装于德国一个坑口电站，1.5W；1958年，意大利的Citta di Roma 电站2×36MW机组投运；1968年，西班牙Utrillas 燃煤电站160MW空冷机组投运；到目前为止，直接空冷机组超过800多台。
