智能分布式配电终端FTU-DTU..

•引言•配电终端DTU概述•配电终端FTU概述•DTU与FTU技术比较目录•DTU与FTU在配电网中的应用•课程总结与展望01引言课程目的与意义01020304课程内容与结构课程结构包括理论讲授、案例分析、实验操作等多个环节，旨在通过系统性的学习，使学员全面掌握配电终端DTU和FTU的相关知识。

010204学习方法与建议认真听讲，做好笔记，及时复习巩固所学知识多做案例分析，加深对理论知识的理解积极参与实验操作，提高动手能力和解决问题的能力多阅读相关文献资料，拓宽知识面，加深对课程内容的理解0302配电终端DTU概述DTU （Distribution Terminal U…配电终端DTU 是安装在配电网馈线回路的柱上开关、环网柜、配电室或箱式变电站处的自动化监控终端，用于实现馈线自动化的各项功能。

要点一要点二DTU 功能遥测、遥信、遥控、对时、定值管理、故障检测、故障定位、隔离和非故障区段的恢复供电等。

DTU 定义及功能DTU组成与原理DTU组成工作原理DTU应用领域及发展趋势应用领域发展趋势03配电终端FTU概述FTU定义及功能FTU定义FTU功能FTU组成与原理FTU组成FTU原理FTU应用领域FTU作为配电自动化的重要组成部分，广泛应用于城市配电网、农村电网以及工业企业的配电网中。

它可以提高配电网的供电可靠性、运行效率和自动化水平，减少停电时间和范围，提高用户满意度。

FTU发展趋势随着智能电网和物联网技术的不断发展，FTU将呈现出以下发展趋势：一是智能化水平不断提高，实现更高级别的自动化和智能化功能；二是与云计算、大数据等技术的融合，实现配电网数据的集中管理和分析；三是通信技术的升级，采用更高速率、更低时延的通信技术，提高数据传输效率和实时性；四是安全防护能力的增强，采用先进的加密技术和安全防护措施，确保配电网的安全稳定运行。

FTU应用领域及发展趋势04DTU与FTU技术比较内存处理器DTU的内存配置较大，能够处理更复杂的任务和数据；对较小，主要用于基本的数据处理和存储。

FTU、DTU及TTU介绍DTU开闭所、环网柜智能终端开闭所终端设备DTU distribution terminal unitDTU一般安装在常规的开闭所站、户外小型开闭所、环网柜、小型变电站、箱式变电站等处,完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算,对开关进行分合闸操作,实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电.配变终端设备TTU distribution Transformer supervisory Terminal Unit,配电变压器监测终端TTU监测并记录配电变压器运行工况,根据低压侧三相电压、电流采样值,每隔1～2分钟计算一次电压有效值、电流有效值、有功功率、无功功率、功率因数、有功电能、无功电能等运行参数,记录并保存一段时间一周或一个月和典型日上述数组的整点值,电压、电流的最大值、最小值及其出现时间,供电中断时间及恢复时间,记录数据保存在装置的不挥发内存中,在装置断电时记录内容不丢失.配网主站通过通信系统定时读取TTU 测量值及历史记录,及时发现变压器过负荷及停电等运行问题,根据记录数据,统计分析电压合格率、供电可靠性以及负荷特性,并为负荷预测、配电网规划及事故分析提供基础数据.如不具备通信条件,使用掌上电脑每隔一周或一个月到现场读取记录,事后转存到配网主站或其它分析系统.馈线终端设备FTU feeder terminal unitFTU 是装设在馈线开关旁的开关监控装置.这些馈线开关指的是户外的柱上开关,例如10kV线路上的断路器、负荷开关、分段开关等.一般来说,1台FTU要求能监控1台柱上开关,主要原因是柱上开关大多分散安装,若遇同杆架设情况,这时可以1台FTU监控两台柱上开关.我公司开发型FTU, 选用国际着名的高质量元器件,电磁兼容性能和抗干扰能力突出.综合考虑了各种环网柜、柱上开关的监控需求,可以和国内外各型开关接口.本产品完全按电力行业标准DL/T721-2000 配电网自动化系统远方终端执行,经国家电力质量检测中心检测全部合格.同时还符合下列国家和行业标准：GB/T 13729-2002远动终端通用技术条件DL/T814-2002 配电网自动化系统功能规范DL/T478-2001 静态继电保护及安全自动装置通用技术条件DL/T630-1997 交流采样远动终端技术条件DL/ IEC60870-5-101远动设备及系统DL/ IEC60870-5-104采用标准传输协议子集的IEC60870-5-101网络访问GB/T 4208-1993 外壳防护等级IP代码面板,架和柜的基本尺寸系列JB 616电力系统二次电路用屏台通用技术条件GB 191 包装储运图示标志2 技术特点FTU采用了先进的DSP数字信号处理技术、多CPU集成技术、高速工业网络通信技术,采用嵌入式实时多任务操作系统,稳定性强、可靠性高、实时性好、适应环境广、功能强大,是一种集遥测、遥信、遥控、保护和通信等功能于一体的新一代馈线自动化远方终端装置.适用于城市、农村、企业配电网的自动化工程,完成环网柜、柱上开关的监视、控制和保护以及通信等自动化功能.配合配电子站、主站实现配电线路的正常监控和故障识别、隔离和非故障区段恢复供电.主要特点如下：（1）硬件平台采用32位高速高性能数字信号处理芯片,控制回路采用专用大规模可编程逻辑电路CPLD,集成度高,处理速度快,容量大；（2）软件平台采用嵌入式实时多任务操作系统,保证了测量、控制、通信等任务的高效、可靠运行；（3）每周波64点的高速高精度交流采样技术,零相差同步采样跟踪和数字滤波算法,软硬件结合采样自动去零漂技术,大大地提高了遥测精度,无需校验,可进行31次谐波分析；交直流采样兼容技术；（4）装置采用高可靠的专业开关电源实现交流、直流电源无延迟切换和对蓄电池的智能管理,自动充放电维护,低电压保护；（5）采用国际着名的高可靠性爱立信DC/DC模块,给器件供电,确保了电源的可靠性；（6）综合采取输入输出回路过流过压防护技术,去耦合技术,隔离技术等,有优异的抗雷击浪涌和尖峰脉冲干扰的能力,电磁兼容性能全部达到国家最高标准Ⅳ级；（7）全部采用工业级器件,关键器件采样军品级,-20℃～70℃工作温度范围,完善的产品防护技术,不超过100%的湿度,能适应盐雾、台风、沙尘暴等户外恶劣环境；（8）通信方式灵活：具有RS-232/485、工业以太网、CAN等多种通信接口,支持DL/T 、DL/、DNP3、SC1801、MODBUS等多种通信规约,并可按需要进行扩充；通信信道：可支持光纤、载波、无线扩频、无线数传电台、CDMA、GPRS以及ADSL等多种通讯形式,由用户任选；（9）可以与国产、进口的各种类型环网柜、重合器、断路器、负荷开关接口；可以和AC380V/220V/100V等各种交流操作回路、DC220V/24V直流操作回路、电机弹簧储能机构、永磁操作机构等配合；（10）方便的系统维护,完善的自诊断功能,支持远方在线参数整定；（11）故障状态检测：测量记录故障电流及方向、故障发生时间,能够满足故障分析、故障定位及隔离的需要；（12）具有速断保护、重合闸功能.4 主要功能遥测1交流电气测量Ia、Ib 、Ic、In、Uab、Ucb、Ua、Ub、Uc,Un等任意组合,一般Uab和Ucb分别取开关两侧,监视馈线两端的供电情况.2两表法或三表法,软件计算出P、Q、Pa、Pb、Pc、f、cos∮等,根据主站需要上传；3保护Ia、Ic的记录上传；4直流模拟量：两路,电池电压、温度等.遥信1开关状态信号, SOE；2开关储能信号、操作电源；3压力信号等；4电池低电压告警；5保护动作和异常信号；6其他状态信号.遥控1开关的分合,失电后可进行2次以上分合操作；2电池的维护；3保护信号远方复归；4其他遥控.数据传输功能能与上级站进行通信,将采集和处理信息向上发送并接受上级站的控制命令.和上级的校时.其他终端的信息向上转发.电能量信息向上转发.主动上传事故信息可选功能.具有当地维护通信接口.通信规约：支持DL/T IEC60870-5-101、DL/IEC60870-5-104、DL/T 451-91循环式远动规约、、SC1801、MODBUS等多种通信规约,并可按需要进行扩充.通信接口：RS-232/485、工业以太网、CAN.通信信道：可支持光纤、载波、无线扩频、无线数传电台、CDMA、GPRS以及ADSL等多种通讯形式,由用户任选.故障识别、隔离、恢复供电及保护具有速断、延时过电流复合低电压保护、重合闸功能,根据馈线自动化方案选配.监测故障电流,记录过电流时间、过电流最大值,上报配电子站、配电主站.配电子站、配电主站根据各开关FTU上报过电流故障信息和开关跳闸信息,按照配电网变结构耗散拓扑模型,进行故障区域判断,指出故障区域,生成故障隔离命令序列和非故障区域恢复供电命令序列.自动或人机交互下发执行.就地操作FTU内有分、合闸按钮,实现就地操作.有就地/遥控选择开关,维护放电按钮等.环网功能当FTU设置为联络开关时,根据一侧或二侧PT受电状态,按整定值自动控制开关合分.在开关双侧有电时,禁止联络开关合闸.需要联网运行的,主站要进行专门设置和确认.当一侧失电时,根据FA方案和主站的设置,允许自动合闸的,自动控制合闸,以迅速地恢复供电.定值下装、上传功能速断定值、使能；过电流定值,时间常数、使能；重合闸时间、使能；环网功能设置、取消.当地维护功能通过FTU上的标准通信维护接口,利用专用维护软件进行调试及维护.包括参数定值配置、检查；遥测、遥信、遥控、对时测试召测；数据上传、通信等.自诊断、自恢复功能具有自诊断功能,当发现FTU的内存、时钟、I/O等异常,马上记录并上报.具有上电自恢复功能.电源UPS和电池维护功能满足操作机构、终端设备和通信装置用电.FTU双电源供电,一侧电源失电后仍可持续工作.平时由主电源给FTU供电,同时给电池浮充.双侧电源失电后由电池供电,FTU可继续工作24小时电台除外.电池低电压告警保护功能.电池自动维护：在规定的时间内由调度员下发电池维护命令,电池开始放电,电池低电压时自动停止放电,自动切换由主电源供电,并给蓄电池充电.电池充电采用恒压限流充电,确保安全.5 主要性能和技术指标交流采样三相/两相任意配置,功率计算：三表法/两表法.交流电压：AC100V /220V,测量CT电流AC5A/1A,保护CT电流AC 5A；过载能力：交流电压：2Vn连续工作；测量交流电流：2In连续工作.；20In持续1S；保护电流：2In连续工作,10In持续1M.20In持续1S.精度：交流测量信号I、U、P、Q：级,故障电流精度：3级由C T精度等级决定.输入功耗：交流电压回路：≤相,交流电流回路：≤相.直流采样直流DC0—30V、0—5V,4—20mA,10 mA.精度： %.遥信遥脉16/32点开关量输入,光电隔离2000VDC；无源接点,内部提供24VDC电源.可以生成SOE,SOE分辨率：≤2ms.遥脉：4点.遥控5/13路继电器接点输出.触点输出容量： AC250V 10A或DC28V 10A,DC48V 8A阻性负载；可以接入AC220V、DC2 4V 、DC48V开关控制机构回路.输出时间可设,一般.通信具备RS232/RS485：速率：600~19200.CAN：100K bps.以太网：10M.电源系统交流电压：AC22OV±20%,频率：50Hz±5%,谐波含量小于5%.交流双电源,自动切换.直流电压：DC24V/48V±20%；波纹系数小于5%.蓄电池：12V×2,；停电工作24小时.具有自动充放电功能,电池低电压告警保护功能、电池远方自动充放电维护功能.环境条件保存温度：-45℃----+85℃；工作温度：-20℃----+70℃；相对湿度：最大不超过100%；大气压力：70KPQ~106KPQ.无爆炸性气体,无导电尘埃,无严重霉菌,五剧烈振动冲击.接地电阻≤4Ω功率消耗整机功耗：≤5W不含电台功耗；箱体结构700×500×260；不锈钢喷涂,三防,IP54级,户外安装.电磁兼容试验a低温、高温试验：环境温度：-20 °C ~70°C,满足要求.b湿热试验：部件、单元、PCB的涂敷保护,防尘、防潮、防露,交变湿热试验达到工业最高级4级标准.c抗高频干扰能力：信号控制和电源回路加衰减振荡波差模、共模,工作正常,达到4级.d快速瞬变脉冲群：信号控制±2kVP差模、共模,电源回路±4kVP差模、共模,工作正常,达到4级.e浪涌干扰电压：信号控制和电源回路加±4kVP差模、共模,工作正常,达到4级.f抗静电放电能力：±8kV,工作正常,达到4级.g抗工频电磁场：,辐射电磁场：10V/m,80Hz ~1000MHzh耐冲击电压雷击能力：±5kV1500A,正、负各三次,过后正常DTU开闭所、环网柜智能终端开闭所终端设备DTU distribution terminal unitDTU一般安装在常规的开闭所站、户外小型开闭所、环网柜、小型变电站、箱式变电站等处,完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算,对开关进行分合闸操作,实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电.我公司开发的型DTU, 选用国际着名的高质量元器件,电磁兼容性能和抗干扰能力突出.综合考虑了各种开关站、开闭所的监控和故障检测需求,可以和国内外各型开关接口.本产品完全按电力行业标准DL/T721-2000 配电网自动化系统远方终端执行,经国家电力质量检测中心检测全部合格.同时还符合下列国家和行业标准：GB/T 13729-2002远动终端通用技术条件DL/T814-2002 配电网自动化系统功能规范DL/T478-2001 静态继电保护及安全自动装置通用技术条件DL/T630-1997 交流采样远动终端技术条件DL/ IEC60870-5-101远动设备及系统DL/ IEC60870-5-104采用标准传输协议子集的IEC60870-5-101网络访问GB/T 4208-1993 外壳防护等级IP代码面板,架和柜的基本尺寸系列JB 616电力系统二次电路用屏台通用技术条件GB 191 包装储运图示标志技术特点1 机箱结构采用标准4U半全机箱,增强型设计；2采用后插拔接线方式,整体面板,全封闭设计；3 率先采用基于CANBUS总线的智能插件方案,极大地减少了插件间接线,完全避免了插件接触不良的隐患,装置运行可靠性高；4智能插件方案的采用,使机箱母板标准化,便于生产及现场维护；5装置不同类插件在结构设计时保证不能互插,提高整体安全性；6采用32位D浮点型SP,系统性能先进；7采用16位A/D转换芯片,采样精度高；8采用大规模可编程逻辑芯片,减少外围电路,提高可靠性；9大容量存储器设计,使得报文及事故录波完全现场需求；10采用多层印制板电路和SMT表面贴装技术,装置的抗干扰性能强；11测量回路精度软件自动校准,免调试,减小现场定检等维护时间；12超强的电磁兼容能力,能适应恶劣的工作环境；13功能强大的PC支持工具,具有完善灵活的分析软件,便于事故分析；14简单可靠的保护处理系统DSP与成熟的实时多任务操作系统相结合,既保证功能可靠性,又能满足网络通讯、人机界面的实时性；15支持RS232/RS485、Enthernet等多种通讯接口,内置Enthernet使得工程应用简单、可靠；16支持IEC60870-5-101、IEC60870-5-103、IEC60870-5-104等标准规约；17各装置独立的掉电保持时钟系统及带对时脉冲的GPS对时系统.4 主要功能遥测1交流电气测量Ia、Ib 、Ic、In、Uab、Ucb、Ua、Ub、Uc,Un等任意组合,一般Uab 和Ucb分别取开关两侧,监视馈线两端的供电情况.2两表法或三表法,软件计算出P、Q、Pa、Pb、Pc、f、cos∮等,根据主站需要上传；3保护Ia、Ic的记录上传；4直流模拟量：两路,电池电压、温度等.遥信1开关状态信号, SOE；2开关储能信号、操作电源；3压力信号等；4电池低电压告警；5保护动作和异常信号；6其他状态信号.遥控1开关的分合,失电后可进行2次以上分合操作；2电池的维护；3保护信号远方复归；4其他遥控.数据传输功能能与上级站进行通信,将采集和处理信息向上发送并接受上级站的控制命令.和上级的校时.其他终端的信息向上转发.电能量信息向上转发.主动上传事故信息可选功能.具有当地维护通信接口.通信规约：支持DL/T IEC60870-5-101、DL/IEC60870-5-104、DL/T 451-91循环式远动规约、、SC1801、MODBUS等多种通信规约,并可按需要进行扩充.通信接口：RS-232/485、工业以太网、CAN.通信信道：可支持光纤、载波、无线扩频、无线数传电台、CDMA、GPRS以及ADSL等多种通讯形式,由用户任选.故障识别、隔离隔离恢复供电及保护具有速断、延时过电流复合低电压保护、重合闸功能,根据馈线自动化方案选配.监测故障电流,记录过电流时间、过电流最大值,上报配电子站、配电主站.配电子站、配电主站根据各开关DTU上报过电流故障信息和开关跳闸信息,按照配电网变结构耗散拓扑模型,进行故障区域判断,指出故障区域,生成故障隔离命令序列和非故障区域恢复供电命令序列.自动或人机交互下发执行.就地操作DTU内有分、合闸按钮,实现就地操作.有就地/遥控选择开关,维护放电按钮等.环网功能当DTU设置为联络开关时,根据一侧或二侧PT受电状态,按整定值自动控制开关合分.在开关双侧有电时,禁止联络开关合闸.需要联网运行的,主站要进行专门设置和确认.当一侧失电时,根据FA方案和主站的设置,允许自动合闸的,自动控制合闸,以迅速地恢复供电.定值下装、上传功能速断定值、使能；过电流定值,时间常数、使能；重合闸时间、使能；环网功能设置、取消.当地维护功能通过DTU上的标准通信维护接口,利用专用维护软件进行调试及维护.包括参数定值配置、检查；遥测、遥信、遥控、对时测试召测；数据上传、通信等.自诊断、自恢复功能具有自诊断功能,当发现DTU的内存、时钟、I/O等异常,马上记录并上报.具有上电自恢复功能.电源UPS和电池维护功能满足操作机构、终端设备和通信装置用电.DTU双电源供电,一侧电源失电后仍可持续工作.平时由主电源给DTU供电,同时给电池浮充.双侧电源失电后由电池供电,DTU可继续工作24小时电台除外.电池低电压告警保护功能.电池自动维护：在规定的时间内由调度员下发电池维护命令,电池开始放电,电池低电压时自动停止放电,自动切换由主电源供电,并给蓄电池充电.电池充电采用恒压限流充电,确保安全.主要性能和技术指标5交流采样三相/两相任意配置,功率计算：三表法/两表法4路×4.交流电压：AC100V /220V,测量CT电流AC5A/1A,保护CT电流AC 5A；过载能力：交流电压：2Vn连续工作；测量交流电流：2In连续工作.；20In持续1S；保护电流：2In连续工作,10In持续1M.20In持续1S.精度：交流测量信号I、U、P、Q：级,故障电流精度：3级由C T精度等级决定.输入功耗：交流电压回路：≤相,交流电流回路：≤相.直流采样直流DC0—30V、0—5V,4—20mA,10 mA.精度： %.遥信遥脉32×4点开关量输入,光电隔离2000VDC；无源接点,内部提供24VDC电源.可以生成SOE,SOE分辨率：≤2ms.遥脉：8×4点.遥控4×4路接点输出.触点输出容量： AC250V 10A或DC28V 10A,DC48V 8A阻性负载；可以接入AC220V、DC2 4V 、DC48V开关控制机构回路.输出时间可设,一般.通信具备RS232/RS485：速率：600~19200.CAN：100K bps.以太网：10M.电源系统交流电压：AC22OV±20%,频率：50Hz±5%,谐波含量小于5%.交流双电源,自动切换.直流电压：DC24V/48V±20%；波纹系数小于5%.蓄电池可选：12V×2,；停电工作24小时.具有自动充放电功能,电池低电压告警保护功能、电池远方自动充放电维护功能.环境条件保存温度：-45℃----+85℃；工作温度：-20℃----+70℃；相对湿度：最大不超过100%；大气压力：70KPQ~106KPQ；无爆炸性气体,无导电尘埃,无严重霉菌,五剧烈振动冲击；接地电阻≤4Ω.功率消耗整机功耗：≤5W×4不含电台.箱体结构1800×600×600机柜； IP52级,户内安装.电磁兼容抗高频干扰能力：信号控制和电源回路加衰减振荡波差模、共模,工作正常,达到4级.快速瞬变脉冲群：信号控制±2kVP差模、共模,电源回路±4kVP差模、共模,工作正常,达到4级.浪涌干扰电压：信号控制和电源回路加±4kVP差模、共模,工作正常,达到4级.抗静电放电能力：±8kV,工作正常,达到4级.抗工频电磁场：,辐射电磁场：10V/m,80Hz ~1000MHz耐冲击电压雷击能力：±5kV1500A,正、负各三次,过后正常智能综合配变终端TTU配变终端设备TTUdistribution Transformer supervisory Terminal Unit,配电变压器监测终端TTU监测并记录配电变压器运行工况,根据低压侧三相电压、电流采样值,每隔1～2分钟计算一次电压有效值、电流有效值、有功功率、无功功率、功率因数、有功电能、无功电能等运行参数,记录并保存一段时间一周或一个月和典型日上述数组的整点值,电压、电流的最大值、最小值及其出现时间,供电中断时间及恢复时间,记录数据保存在装置的不挥发内存中,在装置断电时记录内容不丢失.配网主站通过通信系统定时读取TTU 测量值及历史记录,及时发现变压器过负荷及停电等运行问题,根据记录数据,统计分析电压合格率、供电可靠性以及负荷特性,并为负荷预测、配电网规划及事故分析提供基础数据.如不具备通信条件,使用掌上电脑每隔一周或一个月到现场读取记录,事后转存到配网主站或其它分析系统.适用于供电公司、县级电力公司、发电厂、工矿企业、部队院校、农村乡电管站、100-500KVA配电变压器台变的监测与电能计量,配合用电监察进行线损考核,还能通过GPRS通信网络将所有数据送到用电管理中心,为低压配电网络优化进行提供最真实最准确的决策依据.“四合一”综合功能集计量、电能质量监测、配变工况监测、无功补偿四项功能于一体.■智能无功补偿智能式电容器可自成系统,电容器自动投切,实现自动无功补偿■组网灵活遵循国家电网公司与南网公司现行配变监测系统规约,方便接入电力企业现有的负荷管理系统与配电管理系统,提供完整的电压无功实时信息,亦可独立组成无功实时信息系统■工程简便装置结构简洁,内部接线少而清晰,电容器积木式组合,便于安装、维护,更方便优化调整补偿容量。

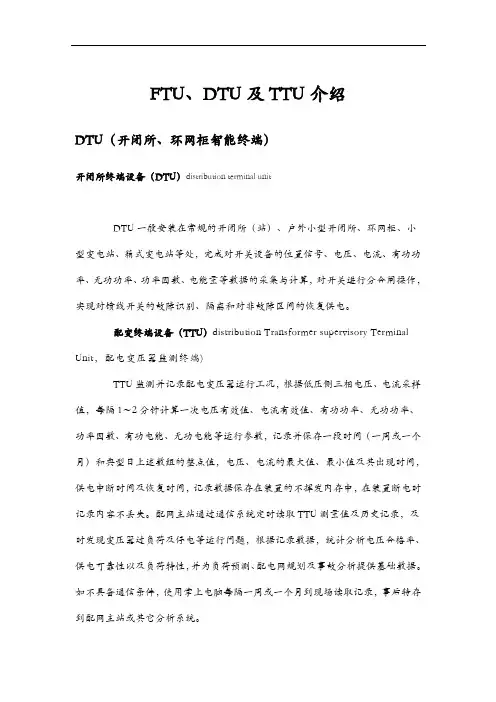

FTU、DTU及TTU介绍DTU（开闭所、环网柜智能终端）开闭所终端设备（DTU）distribution terminal unitDTU一般安装在常规的开闭所（站）、户外小型开闭所、环网柜、小型变电站、箱式变电站等处，完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算，对开关进行分合闸操作，实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电。

配变终端设备（TTU）distribution Transformer supervisory Terminal Unit，配电变压器监测终端)TTU监测并记录配电变压器运行工况，根据低压侧三相电压、电流采样值，每隔1～2分钟计算一次电压有效值、电流有效值、有功功率、无功功率、功率因数、有功电能、无功电能等运行参数，记录并保存一段时间（一周或一个月）和典型日上述数组的整点值，电压、电流的最大值、最小值及其出现时间，供电中断时间及恢复时间，记录数据保存在装置的不挥发内存中，在装置断电时记录内容不丢失。

配网主站通过通信系统定时读取TTU测量值及历史记录，及时发现变压器过负荷及停电等运行问题，根据记录数据，统计分析电压合格率、供电可靠性以及负荷特性，并为负荷预测、配电网规划及事故分析提供基础数据。

如不具备通信条件，使用掌上电脑每隔一周或一个月到现场读取记录，事后转存到配网主站或其它分析系统。

馈线终端设备（FTU）feeder terminal unitFTU 是装设在馈线开关旁的开关监控装置。

这些馈线开关指的是户外的柱上开关，例如10kV线路上的断路器、负荷开关、分段开关等。

一般来说，1台FTU 要求能监控1台柱上开关，主要原因是柱上开关大多分散安装，若遇同杆架设情况，这时可以1台FTU监控两台柱上开关。

我公司开发型FTU, 选用国际著名的高质量元器件，电磁兼容性能和抗干扰能力突出。

综合考虑了各种环网柜、柱上开关的监控需求，可以和国内外各型开关接口。

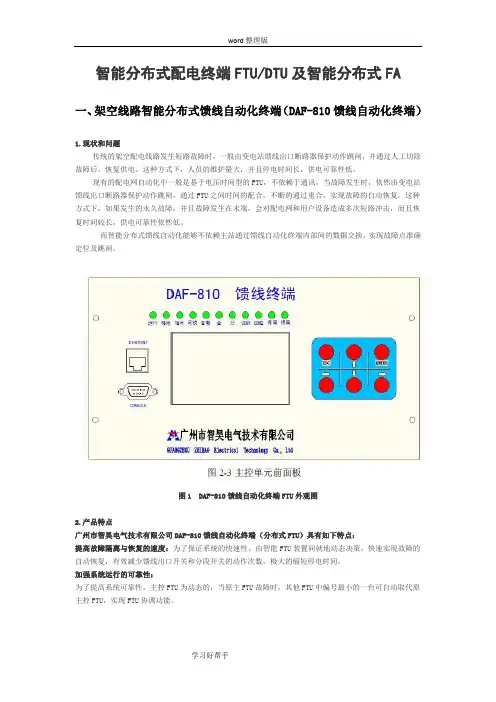

智能分布式配电终端FTU/DTU及智能分布式FA 一、架空线路智能分布式馈线自动化终端（DAF-810馈线自动化终端）1.现状和问题传统的架空配电线路发生短路故障时，一般由变电站馈线出口断路器保护动作跳闸，并通过人工切除故障后，恢复供电。

这种方式下，人员的维护量大，并且停电时间长，供电可靠性低。

现有的配电网自动化中一般是基于电压时间型的FTU，不依赖于通讯，当故障发生时，依然由变电站馈线出口断路器保护动作跳闸，通过FTU之间时间的配合，不断的通过重合，实现故障的自动恢复。

这种方式下，如果发生的永久故障，并且故障发生在末端，会对配电网和用户设备造成多次短路冲击，而且恢复时间较长，供电可靠性依然低。

而智能分布式馈线自动化能够不依赖主站通过馈线自动化终端内部间的数据交换，实现故障点准确定位及跳闸。

图1 DAF-810馈线自动化终端FTU外观图2.产品特点广州市智昊电气技术有限公司DAF-810馈线自动化终端（分布式FTU）具有如下特点：提高故障隔离与恢复的速度：为了保证系统的快速性，由智能FTU装置间就地动态决策，快速实现故障的自动恢复，有效减少馈线出口开关和分段开关的动作次数，极大的缩短停电时间。

加强系统运行的可靠性：为了提高系统可靠性，主控FTU为动态的，当原主FTU故障时，其他FTU中编号最小的一台可自动取代原主控FTU，实现FTU协调功能。

系统基于无线通讯运行。

在通讯正常的情况下，主控FTU能够准确定位故障点，并通过预置的控制策略来进行故障的快速隔离及恢复，避免了电压时间型FTU多次尝试性重合，减少了恢复过程中故障对系统的多次冲击；在通讯异常的情况下，本装置自动按传统的电压时间型FTU逻辑运行。

通过本系统的II段近后备保护，并结合馈线出口断路器的保护、母线保护、变压器保护，实现了电网、变电站和馈线各类保护的协同配合，同时本系统还具备重合闸、解列、重构等功能，完善了智能配电网的自愈体系，提高了配电网的供电质量。

FTU、DTU及TTU介绍DTU（开闭所、环网柜智能终端）开闭所终端设备（DTU）distribution terminal unitDTU一般安装在常规的开闭所（站）、户外小型开闭所、环网柜、小型变电站、箱式变电站等处，完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算，对开关进行分合闸操作，实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电。

配变终端设备（TTU）distribution Transformer supervisory Terminal Unit，配电变压器监测终端)TTU监测并记录配电变压器运行工况，根据低压侧三相电压、电流采样值，每隔1～2分钟计算一次电压有效值、电流有效值、有功功率、无功功率、功率因数、有功电能、无功电能等运行参数，记录并保存一段时间（一周或一个月）和典型日上述数组的整点值，电压、电流的最大值、最小值及其出现时间，供电中断时间及恢复时间，记录数据保存在装置的不挥发存中，在装置断电时记录容不丢失。

配网主站通过通信系统定时读取TTU测量值及历史记录，及时发现变压器过负荷及停电等运行问题，根据记录数据，统计分析电压合格率、供电可靠性以及负荷特性，并为负荷预测、配电网规划及事故分析提供基础数据。

如不具备通信条件，使用掌上电脑每隔一周或一个月到现场读取记录，事后转存到配网主站或其它分析系统。

馈线终端设备（FTU）feeder terminal unitFTU 是装设在馈线开关旁的开关监控装置。

这些馈线开关指的是户外的柱上开关，例如10kV线路上的断路器、负荷开关、分段开关等。

一般来说，1台FTU..要求能监控1台柱上开关，主要原因是柱上开关大多分散安装，若遇同杆架设情况，这时可以1台FTU监控两台柱上开关。

我公司开发？？？型FTU, 选用国际著名的高质量元器件，电磁兼容性能和抗干扰能力突出。

综合考虑了各种环网柜、柱上开关的监控需求，可以和国外各型开关接口。

FTU、DTU及TTU介绍DTU（开闭所、环网柜智能终端）开闭所终端设备（DTU）distribution terminal unitDTU一般安装在常规的开闭所（站）、户外小型开闭所、环网柜、小型变电站、箱式变电站等处，完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算，对开关进行分合闸操作，实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电。

配变终端设备（TTU）distribution Transformer supervisory Terminal Unit，配电变压器监测终端)TTU监测并记录配电变压器运行工况，根据低压侧三相电压、电流采样值，每隔1～2分钟计算一次电压有效值、电流有效值、有功功率、无功功率、功率因数、有功电能、无功电能等运行参数，记录并保存一段时间（一周或一个月）和典型日上述数组的整点值，电压、电流的最大值、最小值及其出现时间，供电中断时间及恢复时间，记录数据保存在装置的不挥发内存中，在装置断电时记录内容不丢失。

配网主站通过通信系统定时读取TTU测量值及历史记录，及时发现变压器过负荷及停电等运行问题，根据记录数据，统计分析电压合格率、供电可靠性以及负荷特性，并为负荷预测、配电网规划及事故分析提供基础数据。

如不具备通信条件，使用掌上电脑每隔一周或一个月到现场读取记录，事后转存到配网主站或其它分析系统。

馈线终端设备（FTU）feeder terminal unitFTU 是装设在馈线开关旁的开关监控装置。

这些馈线开关指的是户外的柱上开关，例如10kV线路上的断路器、负荷开关、分段开关等。

一般来说，1台FTU 要求能监控1台柱上开关，主要原因是柱上开关大多分散安装，若遇同杆架设情况，这时可以1台FTU监控两台柱上开关。

我公司开发型FTU, 选用国际著名的高质量元器件，电磁兼容性能和抗干扰能力突出。

综合考虑了各种环网柜、柱上开关的监控需求，可以和国内外各型开关接口。

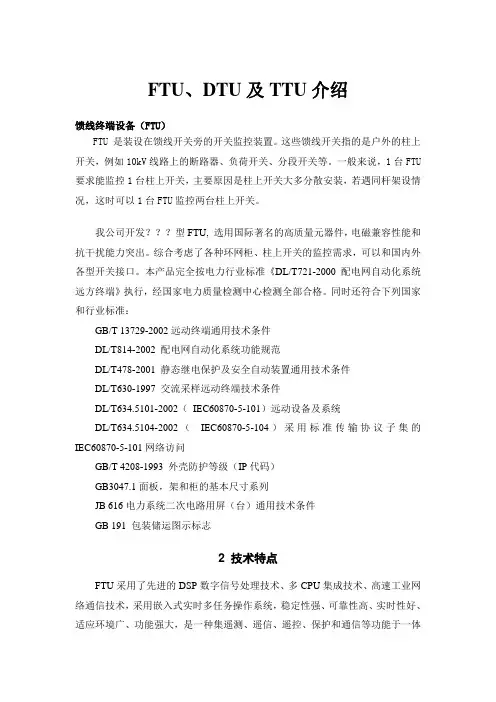

FTU、DTU及TTU介绍馈线终端设备（FTU）FTU 是装设在馈线开关旁的开关监控装置。

这些馈线开关指的是户外的柱上开关，例如10kV线路上的断路器、负荷开关、分段开关等。

一般来说，1台FTU 要求能监控1台柱上开关，主要原因是柱上开关大多分散安装，若遇同杆架设情况，这时可以1台FTU监控两台柱上开关。

我公司开发？？？型FTU, 选用国际著名的高质量元器件，电磁兼容性能和抗干扰能力突出。

综合考虑了各种环网柜、柱上开关的监控需求，可以和国内外各型开关接口。

本产品完全按电力行业标准《DL/T721-2000 配电网自动化系统远方终端》执行，经国家电力质量检测中心检测全部合格。

同时还符合下列国家和行业标准：GB/T 13729-2002远动终端通用技术条件DL/T814-2002 配电网自动化系统功能规范DL/T478-2001 静态继电保护及安全自动装置通用技术条件DL/T630-1997 交流采样远动终端技术条件DL/T634.5101-2002（IEC60870-5-101）远动设备及系统DL/T634.5104-2002（IEC60870-5-104）采用标准传输协议子集的IEC60870-5-101网络访问GB/T 4208-1993 外壳防护等级（IP代码）GB3047.1面板，架和柜的基本尺寸系列JB 616电力系统二次电路用屏（台）通用技术条件GB 191 包装储运图示标志2 技术特点FTU采用了先进的DSP数字信号处理技术、多CPU集成技术、高速工业网络通信技术，采用嵌入式实时多任务操作系统，稳定性强、可靠性高、实时性好、适应环境广、功能强大，是一种集遥测、遥信、遥控、保护和通信等功能于一体的新一代馈线自动化远方终端装置。

适用于城市、农村、企业配电网的自动化工程，完成环网柜、柱上开关的监视、控制和保护以及通信等自动化功能。

配合配电子站、主站实现配电线路的正常监控和故障识别、隔离和非故障区段恢复供电。

FTU、DTU及TTU介绍DTU（开闭所、环网柜智能终端）开闭所终端设备（DTU）distribution terminal unitDTU一般安装在常规的开闭所（站）、户外小型开闭所、环网柜、小型变电站、箱式变电站等处，完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算，对开关进行分合闸操作，实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电。

配变终端设备（TTU）distribution Transformer supervisory Terminal Unit，配电变压器监测终端)TTU监测并记录配电变压器运行工况，根据低压侧三相电压、电流采样值，每隔1～2分钟计算一次电压有效值、电流有效值、有功功率、无功功率、功率因数、有功电能、无功电能等运行参数，记录并保存一段时间（一周或一个月）和典型日上述数组的整点值，电压、电流的最大值、最小值及其出现时间，供电中断时间及恢复时间，记录数据保存在装置的不挥发内存中，在装置断电时记录内容不丢失。

配网主站通过通信系统定时读取TTU测量值及历史记录，及时发现变压器过负荷及停电等运行问题，根据记录数据，统计分析电压合格率、供电可靠性以及负荷特性，并为负荷预测、配电网规划及事故分析提供基础数据。

如不具备通信条件，使用掌上电脑每隔一周或一个月到现场读取记录，事后转存到配网主站或其它分析系统。

馈线终端设备（FTU）feeder terminal unitFTU 是装设在馈线开关旁的开关监控装置。

这些馈线开关指的是户外的柱上开关，例如10kV线路上的断路器、负荷开关、分段开关等。

一般来说，1台FTU要求能监控1台柱上开关，主要原因是柱上开关大多分散安装，若遇同杆架设情况，这时可以1台FTU监控两台柱上开关。

我公司开发型FTU, 选用国际著名的高质量元器件，电磁兼容性能和抗干扰能力突出。

综合考虑了各种环网柜、柱上开关的监控需求，可以和国内外各型开关接口。

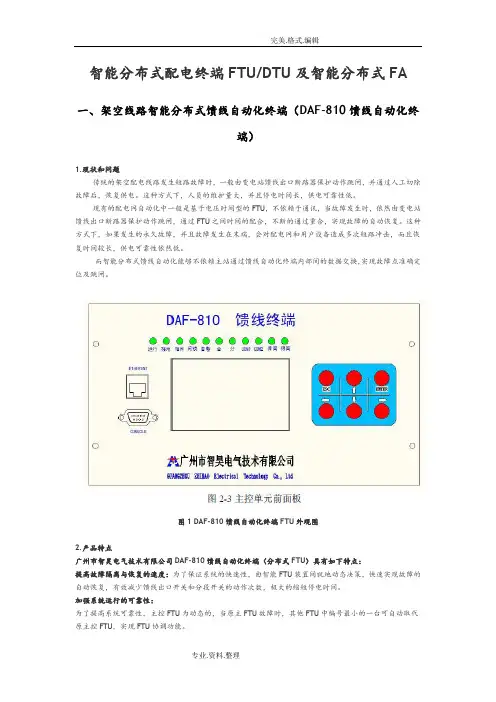

智能分布式配电终端FTU/DTU及智能分布式FA一、架空线路智能分布式馈线自动化终端（DAF-810馈线自动化终端）1.现状和问题传统的架空配电线路发生短路故障时，一般由变电站馈线出口断路器保护动作跳闸，并通过人工切除故障后，恢复供电。

这种方式下，人员的维护量大，并且停电时间长，供电可靠性低。

现有的配电网自动化中一般是基于电压时间型的FTU，不依赖于通讯，当故障发生时，依然由变电站馈线出口断路器保护动作跳闸，通过FTU之间时间的配合，不断的通过重合，实现故障的自动恢复。

这种方式下，如果发生的永久故障，并且故障发生在末端，会对配电网和用户设备造成多次短路冲击，而且恢复时间较长，供电可靠性依然低。

而智能分布式馈线自动化能够不依赖主站通过馈线自动化终端内部间的数据交换，实现故障点准确定位及跳闸。

图1 DAF-810馈线自动化终端FTU外观图2.产品特点广州市智昊电气技术有限公司DAF-810馈线自动化终端（分布式FTU）具有如下特点：提高故障隔离与恢复的速度：为了保证系统的快速性，由智能FTU装置间就地动态决策，快速实现故障的自动恢复，有效减少馈线出口开关和分段开关的动作次数，极大的缩短停电时间。

加强系统运行的可靠性：为了提高系统可靠性，主控FTU为动态的，当原主FTU故障时，其他FTU中编号最小的一台可自动取代原主控FTU，实现FTU协调功能。

系统基于无线通讯运行。

在通讯正常的情况下，主控FTU能够准确定位故障点，并通过预置的控制策略来进行故障的快速隔离及恢复，避免了电压时间型FTU多次尝试性重合，减少了恢复过程中故障对系统的多次冲击；在通讯异常的情况下，本装置自动按传统的电压时间型FTU逻辑运行。

通过本系统的II段近后备保护，并结合馈线出口断路器的保护、母线保护、变压器保护，实现了电网、变电站和馈线各类保护的协同配合，同时本系统还具备重合闸、解列、重构等功能，完善了智能配电网的自愈体系，提高了配电网的供电质量。

FTU、DTU及TTU介绍DTU开闭所、环网柜智能终端开闭所终端设备DTU distribution terminal unitDTU一般安装在常规的开闭所站、户外小型开闭所、环网柜、小型变电站、箱式变电站等处,完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算,对开关进行分合闸操作,实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电.配变终端设备TTU distribution Transformer supervisory Terminal Unit,配电变压器监测终端TTU监测并记录配电变压器运行工况,根据低压侧三相电压、电流采样值,每隔1～2分钟计算一次电压有效值、电流有效值、有功功率、无功功率、功率因数、有功电能、无功电能等运行参数,记录并保存一段时间一周或一个月和典型日上述数组的整点值,电压、电流的最大值、最小值及其出现时间,供电中断时间及恢复时间,记录数据保存在装置的不挥发内存中,在装置断电时记录内容不丢失.配网主站通过通信系统定时读取TTU 测量值及历史记录,及时发现变压器过负荷及停电等运行问题,根据记录数据,统计分析电压合格率、供电可靠性以及负荷特性,并为负荷预测、配电网规划及事故分析提供基础数据.如不具备通信条件,使用掌上电脑每隔一周或一个月到现场读取记录,事后转存到配网主站或其它分析系统.馈线终端设备FTU feeder terminal unitFTU 是装设在馈线开关旁的开关监控装置.这些馈线开关指的是户外的柱上开关,例如10kV线路上的断路器、负荷开关、分段开关等.一般来说,1台FTU要求能监控1台柱上开关,主要原因是柱上开关大多分散安装,若遇同杆架设情况,这时可以1台FTU监控两台柱上开关.我公司开发型FTU, 选用国际着名的高质量元器件,电磁兼容性能和抗干扰能力突出.综合考虑了各种环网柜、柱上开关的监控需求,可以和国内外各型开关接口.本产品完全按电力行业标准DL/T721-2000 配电网自动化系统远方终端执行,经国家电力质量检测中心检测全部合格.同时还符合下列国家和行业标准：GB/T 29-2002远动终端通用技术条件DL/T814-2002 配电网自动化系统功能规范DL/T478-2001 静态继电保护及安全自动装置通用技术条件DL/T630-1997 交流采样远动终端技术条件DL/ IEC60870-5-101远动设备及系统DL/ IEC60870-5-104采用标准传输协议子集的IEC60870-5-101网络访问GB/T 4208-1993 外壳防护等级IP代码面板,架和柜的基本尺寸系列JB 616电力系统二次电路用屏台通用技术条件GB 191 包装储运图示标志2 技术特点FTU采用了先进的DSP数字信号处理技术、多CPU集成技术、高速工业网络通信技术,采用嵌入式实时多任务操作系统,稳定性强、可靠性高、实时性好、适应环境广、功能强大,是一种集遥测、遥信、遥控、保护和通信等功能于一体的新一代馈线自动化远方终端装置.适用于城市、农村、企业配电网的自动化工程,完成环网柜、柱上开关的监视、控制和保护以及通信等自动化功能.配合配电子站、主站实现配电线路的正常监控和故障识别、隔离和非故障区段恢复供电.主要特点如下：（1）硬件平台采用32位高速高性能数字信号处理芯片,控制回路采用专用大规模可编程逻辑电路CPLD,集成度高,处理速度快,容量大；（2）软件平台采用嵌入式实时多任务操作系统,保证了测量、控制、通信等任务的高效、可靠运行；（3）每周波64点的高速高精度交流采样技术,零相差同步采样跟踪和数字滤波算法,软硬件结合采样自动去零漂技术,大大地提高了遥测精度,无需校验,可进行31次谐波分析；交直流采样兼容技术；（4）装置采用高可靠的专业开关电源实现交流、直流电源无延迟切换和对蓄电池的智能管理,自动充放电维护,低电压保护；（5）采用国际着名的高可靠性爱立信DC/DC模块,给器件供电,确保了电源的可靠性；（6）综合采取输入输出回路过流过压防护技术,去耦合技术,隔离技术等,有优异的抗雷击浪涌和尖峰脉冲干扰的能力,电磁兼容性能全部达到国家最高标准Ⅳ级；（7）全部采用工业级器件,关键器件采样军品级,-20℃～70℃工作温度范围,完善的产品防护技术,不超过100%的湿度,能适应盐雾、台风、沙尘暴等户外恶劣环境；（8）通信方式灵活：具有RS-232/485、工业以太网、CAN等多种通信接口,支持DL/T 、DL/、DNP3、SC1801、MODBUS等多种通信规约,并可按需要进行扩充；通信信道：可支持光纤、载波、无线扩频、无线数传电台、CDMA、GPRS以及ADSL等多种通讯形式,由用户任选；（9）可以与国产、进口的各种类型环网柜、重合器、断路器、负荷开关接口；可以和AC380V/220V/100V等各种交流操作回路、DC220V/24V直流操作回路、电机弹簧储能机构、永磁操作机构等配合；（10）方便的系统维护,完善的自诊断功能,支持远方在线参数整定；（11）故障状态检测：测量记录故障电流及方向、故障发生时间,能够满足故障分析、故障定位及隔离的需要；（12）具有速断保护、重合闸功能.4 主要功能遥测1交流电气测量Ia、Ib 、Ic、In、Uab、Ucb、Ua、Ub、Uc,Un等任意组合,一般Uab和Ucb分别取开关两侧,监视馈线两端的供电情况.2两表法或三表法,软件计算出P、Q、Pa、Pb、Pc、f、cos∮等,根据主站需要上传；3保护Ia、Ic的记录上传；4直流模拟量：两路,电池电压、温度等.遥信1开关状态信号, SOE；2开关储能信号、操作电源；3压力信号等；4电池低电压告警；5保护动作和异常信号；6其他状态信号.遥控1开关的分合,失电后可进行2次以上分合操作；2电池的维护；3保护信号远方复归；4其他遥控.数据传输功能能与上级站进行通信,将采集和处理信息向上发送并接受上级站的控制命令.和上级的校时.其他终端的信息向上转发.电能量信息向上转发.主动上传事故信息可选功能.具有当地维护通信接口.通信规约：支持DL/T IEC60870-5-101、DL/IEC60870-5-104、DL/T 451-91循环式远动规约、、SC1801、MODBUS等多种通信规约,并可按需要进行扩充.通信接口：RS-232/485、工业以太网、CAN.通信信道：可支持光纤、载波、无线扩频、无线数传电台、CDMA、GPRS以及ADSL等多种通讯形式,由用户任选.故障识别、隔离、恢复供电及保护具有速断、延时过电流复合低电压保护、重合闸功能,根据馈线自动化方案选配.监测故障电流,记录过电流时间、过电流最大值,上报配电子站、配电主站.配电子站、配电主站根据各开关FTU上报过电流故障信息和开关跳闸信息,按照配电网变结构耗散拓扑模型,进行故障区域判断,指出故障区域,生成故障隔离命令序列和非故障区域恢复供电命令序列.自动或人机交互下发执行.就地操作FTU内有分、合闸按钮,实现就地操作.有就地/遥控选择开关,维护放电按钮等.环网功能当FTU设置为联络开关时,根据一侧或二侧PT受电状态,按整定值自动控制开关合分.在开关双侧有电时,禁止联络开关合闸.需要联网运行的,主站要进行专门设置和确认.当一侧失电时,根据FA方案和主站的设置,允许自动合闸的,自动控制合闸,以迅速地恢复供电.定值下装、上传功能速断定值、使能；过电流定值,时间常数、使能；重合闸时间、使能；环网功能设置、取消.当地维护功能通过FTU上的标准通信维护接口,利用专用维护软件进行调试及维护.包括参数定值配置、检查；遥测、遥信、遥控、对时测试召测；数据上传、通信等.自诊断、自恢复功能具有自诊断功能,当发现FTU的内存、时钟、I/O等异常,马上记录并上报.具有上电自恢复功能.电源UPS和电池维护功能满足操作机构、终端设备和通信装置用电.FTU双电源供电,一侧电源失电后仍可持续工作.平时由主电源给FTU供电,同时给电池浮充.双侧电源失电后由电池供电,FTU可继续工作24小时电台除外.电池低电压告警保护功能.电池自动维护：在规定的时间内由调度员下发电池维护命令,电池开始放电,电池低电压时自动停止放电,自动切换由主电源供电,并给蓄电池充电.电池充电采用恒压限流充电,确保安全.5 主要性能和技术指标交流采样三相/两相任意配置,功率计算：三表法/两表法.交流电压：AC100V /220V,测量CT电流AC5A/1A,保护CT电流AC 5A；过载能力：交流电压：2Vn连续工作；测量交流电流：2In连续工作.；20In持续1S；保护电流：2In连续工作,10In持续1M.20In持续1S.精度：交流测量信号I、U、P、Q：级,故障电流精度：3级由C T精度等级决定.输入功耗：交流电压回路：≤相,交流电流回路：≤相.直流采样直流DC0—30V、0—5V,4—20mA,10 mA.精度： %.遥信遥脉16/32点开关量输入,光电隔离2000VDC；无源接点,内部提供24VDC电源.可以生成SOE,SOE分辨率：≤2ms.遥脉：4点.遥控5/13路继电器接点输出.触点输出容量： AC250V 10A或DC28V 10A,DC48V 8A阻性负载；可以接入AC220V、DC2 4V 、DC48V开关控制机构回路.输出时间可设,一般.通信具备RS232/RS485：速率：600~19200.CAN：100K bps.以太网：10M.电源系统交流电压：AC22OV±20%,频率：50Hz±5%,谐波含量小于5%.交流双电源,自动切换.直流电压：DC24V/48V±20%；波纹系数小于5%.蓄电池：12V×2,；停电工作24小时.具有自动充放电功能,电池低电压告警保护功能、电池远方自动充放电维护功能.环境条件保存温度：-45℃----+85℃；工作温度：-20℃----+70℃；相对湿度：最大不超过100%；大气压力：70KPQ~106KPQ.无爆炸性气体,无导电尘埃,无严重霉菌,五剧烈振动冲击.接地电阻≤4Ω功率消耗整机功耗：≤5W不含电台功耗；箱体结构700×500×260；不锈钢喷涂,三防,IP54级,户外安装.电磁兼容试验a低温、高温试验：环境温度：-20 °C ~70°C,满足要求.b湿热试验：部件、单元、PCB的涂敷保护,防尘、防潮、防露,交变湿热试验达到工业最高级4级标准.c抗高频干扰能力：信号控制和电源回路加衰减振荡波差模、共模,工作正常,达到4级.d快速瞬变脉冲群：信号控制±2kVP差模、共模,电源回路±4kVP差模、共模,工作正常,达到4级.e浪涌干扰电压：信号控制和电源回路加±4kVP差模、共模,工作正常,达到4级.f抗静电放电能力：±8kV,工作正常,达到4级.g抗工频电磁场：,辐射电磁场：10V/m,80Hz ~1000MHzh耐冲击电压雷击能力：±5kV1500A,正、负各三次,过后正常DTU开闭所、环网柜智能终端开闭所终端设备DTU distribution terminal unitDTU一般安装在常规的开闭所站、户外小型开闭所、环网柜、小型变电站、箱式变电站等处,完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算,对开关进行分合闸操作,实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电.我公司开发的型DTU, 选用国际着名的高质量元器件,电磁兼容性能和抗干扰能力突出.综合考虑了各种开关站、开闭所的监控和故障检测需求,可以和国内外各型开关接口.本产品完全按电力行业标准DL/T721-2000 配电网自动化系统远方终端执行,经国家电力质量检测中心检测全部合格.同时还符合下列国家和行业标准：GB/T 29-2002远动终端通用技术条件DL/T814-2002 配电网自动化系统功能规范DL/T478-2001 静态继电保护及安全自动装置通用技术条件DL/T630-1997 交流采样远动终端技术条件DL/ IEC60870-5-101远动设备及系统DL/ IEC60870-5-104采用标准传输协议子集的IEC60870-5-101网络访问GB/T 4208-1993 外壳防护等级IP代码面板,架和柜的基本尺寸系列JB 616电力系统二次电路用屏台通用技术条件GB 191 包装储运图示标志技术特点1 机箱结构采用标准4U半全机箱,增强型设计；2采用后插拔接线方式,整体面板,全封闭设计；3 率先采用基于CANBUS总线的智能插件方案,极大地减少了插件间接线,完全避免了插件接触不良的隐患,装置运行可靠性高；4智能插件方案的采用,使机箱母板标准化,便于生产及现场维护；5装置不同类插件在结构设计时保证不能互插,提高整体安全性；6采用32位D浮点型SP,系统性能先进；7采用16位A/D转换芯片,采样精度高；8采用大规模可编程逻辑芯片,减少外围电路,提高可靠性；9大容量存储器设计,使得报文及事故录波完全现场需求；10采用多层印制板电路和SMT表面贴装技术,装置的抗干扰性能强；11测量回路精度软件自动校准,免调试,减小现场定检等维护时间；12超强的电磁兼容能力,能适应恶劣的工作环境；13功能强大的PC支持工具,具有完善灵活的分析软件,便于事故分析；14简单可靠的保护处理系统DSP与成熟的实时多任务操作系统相结合,既保证功能可靠性,又能满足网络通讯、人机界面的实时性；15支持RS232/RS485、Enthernet等多种通讯接口,内置Enthernet使得工程应用简单、可靠；16支持IEC60870-5-101、IEC60870-5-103、IEC60870-5-104等标准规约；17各装置独立的掉电保持时钟系统及带对时脉冲的GPS对时系统.4 主要功能遥测1交流电气测量Ia、Ib 、Ic、In、Uab、Ucb、Ua、Ub、Uc,Un等任意组合,一般Uab 和Ucb分别取开关两侧,监视馈线两端的供电情况.2两表法或三表法,软件计算出P、Q、Pa、Pb、Pc、f、cos∮等,根据主站需要上传；3保护Ia、Ic的记录上传；4直流模拟量：两路,电池电压、温度等.遥信1开关状态信号, SOE；2开关储能信号、操作电源；3压力信号等；4电池低电压告警；5保护动作和异常信号；6其他状态信号.遥控1开关的分合,失电后可进行2次以上分合操作；2电池的维护；3保护信号远方复归；4其他遥控.数据传输功能能与上级站进行通信,将采集和处理信息向上发送并接受上级站的控制命令.和上级的校时.其他终端的信息向上转发.电能量信息向上转发.主动上传事故信息可选功能.具有当地维护通信接口.通信规约：支持DL/T IEC60870-5-101、DL/IEC60870-5-104、DL/T 451-91循环式远动规约、、SC1801、MODBUS等多种通信规约,并可按需要进行扩充.通信接口：RS-232/485、工业以太网、CAN.通信信道：可支持光纤、载波、无线扩频、无线数传电台、CDMA、GPRS以及ADSL等多种通讯形式,由用户任选.故障识别、隔离隔离恢复供电及保护具有速断、延时过电流复合低电压保护、重合闸功能,根据馈线自动化方案选配.监测故障电流,记录过电流时间、过电流最大值,上报配电子站、配电主站.配电子站、配电主站根据各开关DTU上报过电流故障信息和开关跳闸信息,按照配电网变结构耗散拓扑模型,进行故障区域判断,指出故障区域,生成故障隔离命令序列和非故障区域恢复供电命令序列.自动或人机交互下发执行.就地操作DTU内有分、合闸按钮,实现就地操作.有就地/遥控选择开关,维护放电按钮等.环网功能当DTU设置为联络开关时,根据一侧或二侧PT受电状态,按整定值自动控制开关合分.在开关双侧有电时,禁止联络开关合闸.需要联网运行的,主站要进行专门设置和确认.当一侧失电时,根据FA方案和主站的设置,允许自动合闸的,自动控制合闸,以迅速地恢复供电.定值下装、上传功能速断定值、使能；过电流定值,时间常数、使能；重合闸时间、使能；环网功能设置、取消.当地维护功能通过DTU上的标准通信维护接口,利用专用维护软件进行调试及维护.包括参数定值配置、检查；遥测、遥信、遥控、对时测试召测；数据上传、通信等.自诊断、自恢复功能具有自诊断功能,当发现DTU的内存、时钟、I/O等异常,马上记录并上报.具有上电自恢复功能.电源UPS和电池维护功能满足操作机构、终端设备和通信装置用电.DTU双电源供电,一侧电源失电后仍可持续工作.平时由主电源给DTU供电,同时给电池浮充.双侧电源失电后由电池供电,DTU可继续工作24小时电台除外.电池低电压告警保护功能.电池自动维护：在规定的时间内由调度员下发电池维护命令,电池开始放电,电池低电压时自动停止放电,自动切换由主电源供电,并给蓄电池充电.电池充电采用恒压限流充电,确保安全.主要性能和技术指标5交流采样三相/两相任意配置,功率计算：三表法/两表法4路×4.交流电压：AC100V /220V,测量CT电流AC5A/1A,保护CT电流AC 5A；过载能力：交流电压：2Vn连续工作；测量交流电流：2In连续工作.；20In持续1S；保护电流：2In连续工作,10In持续1M.20In持续1S.精度：交流测量信号I、U、P、Q：级,故障电流精度：3级由C T精度等级决定.输入功耗：交流电压回路：≤相,交流电流回路：≤相.直流采样直流DC0—30V、0—5V,4—20mA,10 mA.精度： %.遥信遥脉32×4点开关量输入,光电隔离2000VDC；无源接点,内部提供24VDC电源.可以生成SOE,SOE分辨率：≤2ms.遥脉：8×4点.遥控4×4路接点输出.触点输出容量： AC250V 10A或DC28V 10A,DC48V 8A阻性负载；可以接入AC220V、DC2 4V 、DC48V开关控制机构回路.输出时间可设,一般.通信具备RS232/RS485：速率：600~19200.CAN：100K bps.以太网：10M.电源系统交流电压：AC22OV±20%,频率：50Hz±5%,谐波含量小于5%.交流双电源,自动切换.直流电压：DC24V/48V±20%；波纹系数小于5%.蓄电池可选：12V×2,；停电工作24小时.具有自动充放电功能,电池低电压告警保护功能、电池远方自动充放电维护功能.环境条件保存温度：-45℃----+85℃；工作温度：-20℃----+70℃；相对湿度：最大不超过100%；大气压力：70KPQ~106KPQ；无爆炸性气体,无导电尘埃,无严重霉菌,五剧烈振动冲击；接地电阻≤4Ω.功率消耗整机功耗：≤5W×4不含电台.箱体结构1800×600×600机柜； IP52级,户内安装.电磁兼容抗高频干扰能力：信号控制和电源回路加衰减振荡波差模、共模,工作正常,达到4级.快速瞬变脉冲群：信号控制±2kVP差模、共模,电源回路±4kVP差模、共模,工作正常,达到4级.浪涌干扰电压：信号控制和电源回路加±4kVP差模、共模,工作正常,达到4级.抗静电放电能力：±8kV,工作正常,达到4级.抗工频电磁场：,辐射电磁场：10V/m,80Hz ~1000MHz耐冲击电压雷击能力：±5kV1500A,正、负各三次,过后正常智能综合配变终端TTU配变终端设备TTUdistribution Transformer supervisory Terminal Unit,配电变压器监测终端TTU监测并记录配电变压器运行工况,根据低压侧三相电压、电流采样值,每隔1～2分钟计算一次电压有效值、电流有效值、有功功率、无功功率、功率因数、有功电能、无功电能等运行参数,记录并保存一段时间一周或一个月和典型日上述数组的整点值,电压、电流的最大值、最小值及其出现时间,供电中断时间及恢复时间,记录数据保存在装置的不挥发内存中,在装置断电时记录内容不丢失.配网主站通过通信系统定时读取TTU 测量值及历史记录,及时发现变压器过负荷及停电等运行问题,根据记录数据,统计分析电压合格率、供电可靠性以及负荷特性,并为负荷预测、配电网规划及事故分析提供基础数据.如不具备通信条件,使用掌上电脑每隔一周或一个月到现场读取记录,事后转存到配网主站或其它分析系统.适用于供电公司、县级电力公司、发电厂、工矿企业、部队院校、农村乡电管站、100-500KVA配电变压器台变的监测与电能计量,配合用电监察进行线损考核,还能通过GPRS通信网络将所有数据送到用电管理中心,为低压配电网络优化进行提供最真实最准确的决策依据.“四合一”综合功能集计量、电能质量监测、配变工况监测、无功补偿四项功能于一体.■智能无功补偿智能式电容器可自成系统,电容器自动投切,实现自动无功补偿■组网灵活遵循国家电网公司与南网公司现行配变监测系统规约,方便接入电力企业现有的负荷管理系统与配电管理系统,提供完整的电压无功实时信息,亦可独立组成无功实时信息系统■工程简便装置结构简洁,内部接线少而清晰,电容器积木式组合,便于安装、维护,更方便优化调整补偿容量。

FTU、DTU、TTU、RTU分别代表什么？有什么区别？01馈线终端设备（FTU）1.1定义FTU 是装设在馈线开关旁的开关监控装置。

这些馈线开关指的是户外的柱上开关，例如10kV线路上的断路器、负荷开关、分段开关等。

一般来说，1台FTU要求能监控1台柱上开关，主要原因是柱上开关大多分散安装，若遇同杆架设情况，这时可以1台FTU监控两台柱上开关。

1.2特点FTU采用了先进的DSP 数字信号处理技术、多CPU集成技术、高速工业网络通信技术，采用嵌入式实时多任务操作系统，稳定性强、可靠性高、实时性好、适应环境广、功能强大，是一种集遥测、遥信、遥控、保护和通信等功能于一体的新一代馈线自动化远方终端装置。

适用于城市、农村、企业配电网的自动化工程，完成环网柜、柱上开关的监视、控制和保护以及通信等自动化功能。

配合配电子站、主站实现配电线路的正常监控和故障识别、隔离和非故障区段恢复供电。

1.3功能遥测（1）交流电气测量Ia、Ib 、Ic、In、Uab、Ucb、Ua、Ub、Uc，Un等任意组合，一般Uab和Ucb分别取开关两侧，监视馈线两端的供电情况。

（2）两表法或三表法，软件计算出P、Q、Pa、Pb、Pc、f、cos∮等，根据主站需要上传；（3）保护Ia、Ic的记录上传；（4）直流模拟量：两路，电池电压、温度等。

遥信（1）开关状态信号， SOE；（2）开关储能信号、操作电源；（3）压力信号等；（4）电池低电压告警；（5）保护动作和异常信号；（6）其他状态信号。

遥控（1）开关的分合，失电后可进行2次以上分合操作；（2）电池的维护；（3）保护信号远方复归；（4）其他遥控。

数据传输功能能与上级站进行通信，将采集和处理信息向上发送并接受上级站的控制命令。

和上级的校时。

其他终端的信息向上转发。

电能量信息向上转发。

主动上传事故信息（可选功能）。

具有当地维护通信接口。

通信规约：支持DL/T 634.5101-2002（IEC60870-5-101）、DL/T634.5104-2002（IEC60870-5-104）、DL/T 451-91循环式远动规约、DNP3.0、SC1801、MODBUS等多种通信规约，并可按需要进行扩充。

智能分布式配电终端FTU/DTU及智能分布式FA一、架空线路智能分布式馈线自动化终端（DAF-810馈线自动化终端）1.现状和问题传统的架空配电线路发生短路故障时，一般由变电站馈线出口断路器保护动作跳闸，并通过人工切除故障后，恢复供电。

这种方式下，人员的维护量大，并且停电时间长，供电可靠性低。

现有的配电网自动化中一般是基于电压时间型的FTU，不依赖于通讯，当故障发生时，依然由变电站馈线出口断路器保护动作跳闸，通过FTU之间时间的配合，不断的通过重合，实现故障的自动恢复。

这种方式下，如果发生的永久故障，并且故障发生在末端，会对配电网和用户设备造成多次短路冲击，而且恢复时间较长，供电可靠性依然低。

而智能分布式馈线自动化能够不依赖主站通过馈线自动化终端内部间的数据交换，实现故障点准确定位及跳闸。

图1 DAF-810馈线自动化终端FTU外观图2.产品特点广州市智昊电气技术有限公司DAF-810馈线自动化终端（分布式FTU）具有如下特点：提高故障隔离与恢复的速度：为了保证系统的快速性，由智能FTU装置间就地动态决策，快速实现故障的自动恢复，有效减少馈线出口开关和分段开关的动作次数，极大的缩短停电时间。

加强系统运行的可靠性：为了提高系统可靠性，主控FTU为动态的，当原主FTU故障时，其他FTU中编号最小的一台可自动取代原主控FTU，实现FTU协调功能。

系统基于无线通讯运行。

在通讯正常的情况下，主控FTU能够准确定位故障点，并通过预置的控制策略来进行故障的快速隔离及恢复，避免了电压时间型FTU多次尝试性重合，减少了恢复过程中故障对系统的多次冲击；在通讯异常的情况下，本装置自动按传统的电压时间型FTU逻辑运行。

通过本系统的II段近后备保护，并结合馈线出口断路器的保护、母线保护、变压器保护，实现了电网、变电站和馈线各类保护的协同配合，同时本系统还具备重合闸、解列、重构等功能，完善了智能配电网的自愈体系，提高了配电网的供电质量。

FTU、DTU及TTU介绍馈线终端设备（FTU）FTU 是装设在馈线开关旁的开关监控装置。

这些馈线开关指的是户外的柱上开关，例如10kV线路上的断路器、负荷开关、分段开关等。

一般来说，1台FTU 要求能监控1台柱上开关，主要原因是柱上开关大多分散安装，若遇同杆架设情况，这时可以1台FTU监控两台柱上开关。

我公司开发型FTU, 选用国际著名的高质量元器件，电磁兼容性能和抗干扰能力突出。

综合考虑了各种环网柜、柱上开关的监控需求，可以和国内外各型开关接口。

本产品完全按电±力行业标准《DL/T721-2000 配电网自动化系统远方终端》执行，经国家电力质量检测中心检测全部合格。

同时还符合下列国家和行业标准：GB/T 13729-2002远动终端通用技术条件DL/T814-2002 配电网自动化系统功能规范DL/T478-2001 静态继电保护及安全自动装置通用技术条件DL/T630-1997 交流采样远动终端技术条件DL/T634.5101-2002（IEC60870-5-101）远动设备及系统DL/T634.5104-2002（IEC60870-5-104）采用标准传输协议子集的IEC60870-5-101网络访问GB/T 4208-1993 外壳防护等级（IP代码）GB3047.1面板，架和柜的基本尺寸系列JB 616电力系统二次电路用屏（台）通用技术条件GB 191 包装储运图示标志2 技术特点FTU采用了先进的DSP数字信号处理技术、多CPU集成技术、高速工业网络通信技术，采用嵌入式实时多任务操作系统，稳定性强、可靠性高、实时性好、适应环境广、功能强大，是一种集遥测、遥信、遥控、保护和通信等功能于一体的新一代馈线自动化远方终端装置。

适用于城市、农村、企业配电网的自动化工程，完成环网柜、柱上开关的监视、控制和保护以及通信等自动化功能。

配合配电子站、主站实现配电线路的正常监控和故障识别、隔离和非故障区段恢复供电。

基于智能分布式FTU、智能分布式DTU的智能分布式馈线自动化方案实现随着电力行业的不断发展，馈线自动化技术已经成为保障电力系统稳定运行的重要手段之一。

传统的馈线自动化方案存在一些问题，例如集中式控制器容易成为故障点，且在大型电网中的应用效果不佳。

为了解决这些问题，基于智能分布式FTU和智能分布式DTU的智能分布式馈线自动化方案被提出并实现。

智能分布式馈线自动化方案是一种基于智能传感器、智能分布式FTU 和智能分布式DTU的自动化方案。

该方案通过传感器对线路进行实时监测，并将数据传输至智能分布式FTU和智能分布式DTU。

这些设备对数据进行处理和分析，并采取相应的控制措施，从而实现馈线自动化。

该方案的原理是基于智能传感器对线路的实时监测，将数据传输至智能分布式FTU和智能分布式DTU，通过这些设备对数据进行处理和分析，并采取相应的控制措施，从而实现馈线自动化。

该方案具有以下优点：1.分布式控制：该方案采用分布式控制，每个智能传感器、智能分布式FTU和智能分布式DTU都是独立的控制单元，可以有效地降低集中式控制的风险。

2.实时监测：该方案能够实时监测线路的运行状态，及时发现故障并进行处理，从而保障电力系统的稳定运行。

3.智能化：该方案采用智能化技术，能够对数据进行处理和分析，并通过相应的控制措施实现自动化控制。

基于智能分布式FTU和智能分布式DTU的智能分布式馈线自动化方案的设计与实现主要分为硬件和软件两个部分。

硬件部分包括智能传感器、智能分布式FTU和智能分布式DTU等设备的选型和配置。

软件部分包括数据传输通道的设计和数据处理算法的实现等。

在硬件部分，需要根据具体的线路情况和需求选择适合的智能传感器、智能分布式FTU和智能分布式DTU等设备。

这些设备的配置需要根据实际情况进行选择，例如需要根据线路的电流、电压等参数进行配置。

在软件部分，需要设计数据传输通道和数据处理算法。

数据传输通道需要保证数据的稳定传输，同时需要考虑抗干扰能力和数据传输速率等因素。
