堤防工程测量方案（终稿）
该测量方案主要用于堤防工程的施工测量，以确保堤防的
准确性和稳定性。
1. 测量目标：测量堤防的高程、平面布置和横断面形状。
2. 测量工具：
- GNSS测量仪：用于获取堤防控制点的高程和平面坐标。
- 激光测距仪：用于测量堤防的高程。
- 光电测距仪：用于测量堤防的高程和横断面形状。
- 土壤取样器：用于采集堤防的土壤样本，以进行分析和评估。
3. 测量步骤：
- 根据设计图纸确定测量控制点的位置，设置控制点。
- 利用GNSS测量仪进行控制点的高程和平面坐标测量，并记录数据。
- 使用激光测距仪在控制点和堤防表面之间进行测量，获取堤防的高程数据。
- 利用光电测距仪沿着堤防的横向线路进行高程测量，并记录数据。
- 设置测量剖面，并利用光电测距仪进行堤防横断面形状的测量，记录数据。
- 根据测量数据绘制堤防的高程和横断面图。
4. 测量注意事项：
- 在测量过程中，要保证测量仪器的准确和稳定性。
- 在测量剖面时，要确保剖面的方向与设计要求一致。
- 在采集土壤样本时，要选择代表性的样本点，避免人为因素对结果产生影响。
- 测量结束后，要对测量数据进行验证和核对，确保数据的准确性。
通过以上方案，可以对堤防工程进行准确的测量，为工程施工提供可靠的基础数据，从而保证堤防的稳定性和安全性。
水利工程堤防测量施工方案一、前言水利工程是国家重点建设项目，堤防是水利工程中重要的组成部分，其测量施工是确保工程质量和安全的重要环节。
本文将针对水利工程堤防的测量施工方案进行详细阐述。
二、测量前的准备工作1. 设计图纸评审：在开始测量之前，需要对设计图纸进行评审，确认设计图纸的准确性和完整性，以便后续测量施工的进行。
2. 测量器材准备：准备好各种必要的测量器材，如全站仪、水准仪、GPS测量仪等，并进行检查和校准，以确保器材的正常使用。
3. 测量人员培训：对参与测量工作的人员进行相关培训，包括测量技术、安全操作规程等，确保他们具备必要的技能和知识。
三、测量施工方案1. 前期准备（1）确定测量控制点：根据设计图纸和实际情况，确定需要设置的测量控制点，保证控制点的合理布设和精确测量。
（2）测量基准的建立：在堤防附近选取一个适当位置建立测量基准点，作为后续测量的基准点，保证测量的准确性。
（3）测量网的布设：根据设计要求，建立一定数量的测量网，以便后续测量工作的进行。
2. 测量工作（1）堤防的水平测量：使用全站仪对堤防的水平线进行测量，保证堤防的平整度和平行度。
（2）堤防的高程测量：使用水准仪对堤防的高程进行测量，保证堤防的高程符合设计要求。
（3）堤防的边坡测量：使用全站仪对堤防的边坡进行测量，保证边坡的稳定性和安全性。
（4）堤防的成果图绘制：根据测量数据，绘制堤防的成果图，包括水平线图、高程图、边坡图等。
3. 施工监理与验收（1）测量数据的监理：由专业的测量监理人员对测量数据进行监理，确保数据的准确性和可靠性。
（2）测量成果的验收：由设计单位和施工单位对测量成果进行验收，确认测量成果符合设计要求和施工要求。
四、安全措施在进行堤防测量施工的过程中，需严格遵守以下安全措施：1. 对施工人员进行安全教育和培训，确保他们了解并严格执行相关的安全规程。
2. 使用符合国家标准的测量器材，避免因器材不当使用而引发的安全事故。

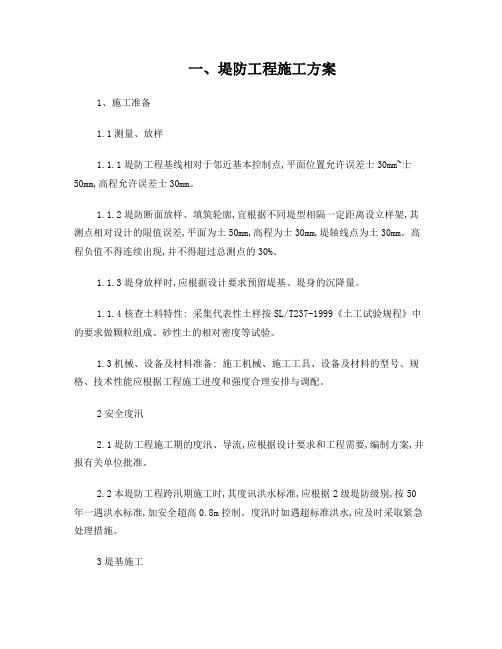

一、堤防工程施工方案1、施工准备1.1测量、放样1.1.1堤防工程基线相对于邻近基本控制点,平面位置允许误差士30mm~士50mm,高程允许误差士30mm。
1.1.2堤防断面放样、填筑轮廓,宜根据不同堤型相隔一定距离设立样架,其测点相对设计的限值误差,平面为土50mm,高程为士30mm,堤轴线点为土30mm。
高程负值不得连续出现,并不得超过总测点的30%。
1.1.3堤身放样时,应根据设计要求预留堤基、堤身的沉降量。
1.1.4核查土料特性: 采集代表性土样按SL/T237-1999《土工试验规程》中的要求做颗粒组成、砂性土的相对密度等试验。
1.3机械、设备及材料准备: 施工机械、施工工具、设备及材料的型号、规格、技术性能应根据工程施工进度和强度合理安排与调配。
2安全度汛2.1堤防工程施工期的度汛、导流,应根据设计要求和工程需要,编制方案,并报有关单位批准。
2.2本堤防工程跨汛期施工时,其度讯洪水标准,应根据2级堤防级别,按50年一遇洪水标准,加安全超高0.8m控制。
度汛时如遇超标准洪水,应及时采取紧急处理措施。
3堤基施工3.1一般规定3.1.1 堤基施工前,应根据勘测设计文件、堤基的实际情况和施工条件制订有关施工技术措施与细则。
3.1.2 堤基地质比较复杂、施工难度较大或无现行规范可遵照时,应进行必要的技术论证,并应通过现场试验取得有关技术参数。
3.1.3 对堤基开挖或处理过程中的各种情况应及时详细记录,经验收合格后,方能进行堤身填筑。
3.1.4 基坑积水应及时抽排,对泉眼应分析其成因和对堤防的影响后予以封堵或引导;开挖较深堤基时,应防止滑坡。
3.2堤基清理3.2.l 堤基基面清理范围应在设计基面边线外30cm~50cm。
3.2.2 堤基表层不合格土、杂物等必须清除,堤基范围内的坑、槽、沟等,应按堤身填筑要求进行回填处理。
3.2.3基面清理平整后,应及时报验。
基面验收后应抓紧施工,若不能立即施工时,应做好基面保护,复工前应再检验,必要时须重新清理。

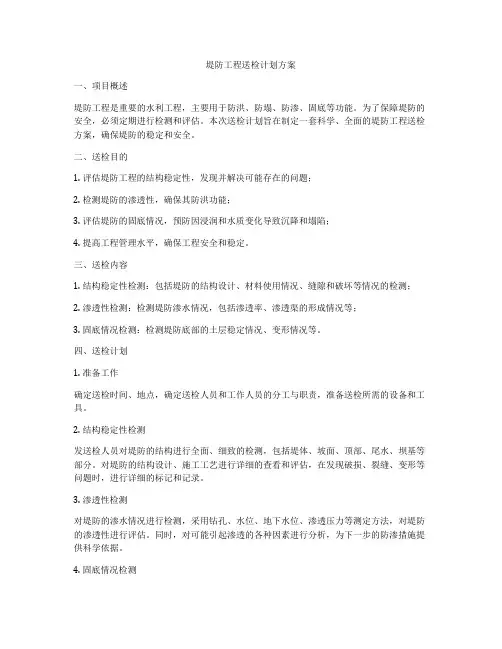

堤防工程送检计划方案一、项目概述堤防工程是重要的水利工程，主要用于防洪、防塌、防渗、固底等功能。
为了保障堤防的安全，必须定期进行检测和评估。
本次送检计划旨在制定一套科学、全面的堤防工程送检方案，确保堤防的稳定和安全。
二、送检目的1. 评估堤防工程的结构稳定性，发现并解决可能存在的问题；2. 检测堤防的渗透性，确保其防洪功能；3. 评估堤防的固底情况，预防因浸润和水质变化导致沉降和塌陷；4. 提高工程管理水平，确保工程安全和稳定。
三、送检内容1. 结构稳定性检测：包括堤防的结构设计、材料使用情况、缝隙和破坏等情况的检测；2. 渗透性检测：检测堤防渗水情况，包括渗透率、渗透渠的形成情况等；3. 固底情况检测：检测堤防底部的土层稳定情况、变形情况等。
四、送检计划1. 准备工作确定送检时间、地点，确定送检人员和工作人员的分工与职责，准备送检所需的设备和工具。
2. 结构稳定性检测发送检人员对堤防的结构进行全面、细致的检测，包括堤体、坡面、顶部、尾水、坝基等部分。
对堤防的结构设计、施工工艺进行详细的查看和评估，在发现破损、裂缝、变形等问题时，进行详细的标记和记录。
3. 渗透性检测对堤防的渗水情况进行检测，采用钻孔、水位、地下水位、渗透压力等测定方法，对堤防的渗透性进行评估。
同时，对可能引起渗透的各种因素进行分析，为下一步的防渗措施提供科学依据。
4. 固底情况检测对堤防底部的土层稳定情况、变形情况进行检测，采用静载试验、动载试验、河床沙淤情况的检测等手段，对堤防的固底情况进行评估。
五、送检后维护在送检完成后，根据送检结果提出相应的维护和改造意见，确保堤防的安全和稳定。
同时，制定相应的维护计划，定期对堤防进行维护和检测，保障堤防的安全。
六、参考资料1. 《水利工程结构检测标准》；2. 《水利水电工程建设规范》；3. 《堤防工程结构设计标准》；4. 《水利工程施工安全规范》。
七、送检人员1. 结构稳定性检测：结构工程师、土木工程师；2. 渗透性检测：水利工程师、水文工程师；3. 固底情况检测：土木工程师、地质工程师。

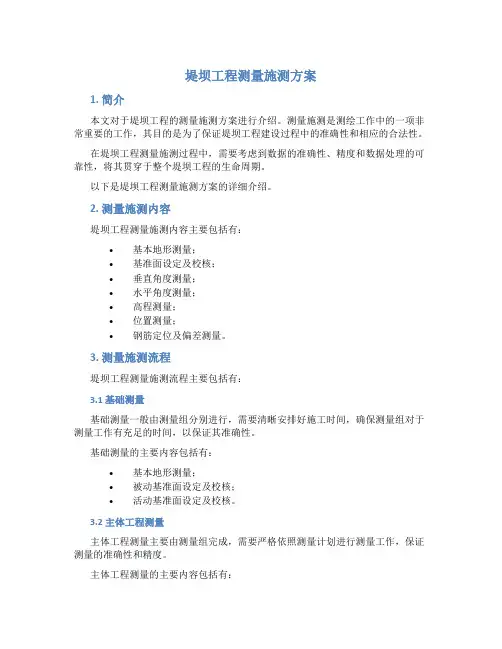

堤坝工程测量施测方案1. 简介本文对于堤坝工程的测量施测方案进行介绍。
测量施测是测绘工作中的一项非常重要的工作，其目的是为了保证堤坝工程建设过程中的准确性和相应的合法性。
在堤坝工程测量施测过程中，需要考虑到数据的准确性、精度和数据处理的可靠性，将其贯穿于整个堤坝工程的生命周期。
以下是堤坝工程测量施测方案的详细介绍。
2. 测量施测内容堤坝工程测量施测内容主要包括有：•基本地形测量；•基准面设定及校核；•垂直角度测量；•水平角度测量；•高程测量；•位置测量；•钢筋定位及偏差测量。
3. 测量施测流程堤坝工程测量施测流程主要包括有：3.1 基础测量基础测量一般由测量组分别进行，需要清晰安排好施工时间，确保测量组对于测量工作有充足的时间，以保证其准确性。
基础测量的主要内容包括有：•基本地形测量；•被动基准面设定及校核；•活动基准面设定及校核。
3.2 主体工程测量主体工程测量主要由测量组完成，需要严格依照测量计划进行测量工作，保证测量的准确性和精度。
主体工程测量的主要内容包括有：•垂直角度测量；•水平角度测量；•高程测量；•位置测量。
3.3 钢筋定位及偏差测量钢筋定位及偏差测量主要由测量组完成，其主要目的是为了保证钢筋的精准度，以保证工程的承载能力和安全性。
钢筋定位及偏差测量的主要内容包括有：•钢筋定位；•钢筋长度定位；•钢筋偏差测量。
4. 测量设备堤坝工程测量施测设备主要包括有：•大地测量仪；•垂直角度仪器；•水平角度仪器；•高程测量仪；•全站仪；•钢筋定位仪。
5. 测量施测方案堤坝工程测量施测方案的关键点有：•明确责任区分，明确测量的任务和专业性质；•制定测量计划，合理安排施工时间；•严格执行测量规程，保证测量精度和准确性；•加强测量数据的处理和分析，保证数据的可靠性。
6. 结语堤坝工程的测量施测是一项重要的工程工作，需要测量组的专业知识和技术水平，更需要测量组对于测量计划的严格执行和对于数据可靠性的保证。
堤防工程试验检测方案一、试验目的1、评估堤防工程的设计和施工质量；2、检测堤防工程的稳定性和安全性；3、及时发现堤防工程存在的问题并提出相应的改进措施；4、为堤防工程的维护和管理提供科学依据。
二、试验内容1、堤防工程地质勘测；2、堤防工程材料的物理力学性能试验；3、堤防工程的水文地质勘测；4、堤防工程的稳定性和安全性检测；5、堤防工程的变形和沉降监测；6、堤防工程的风险评估。
三、试验过程1、堤防工程的地质勘测（1）采用地面勘探、地下勘探和水文地质勘测手段，对堤防工程的地质情况进行详细的调查和分析。
（2）对地质构造、地层情况、水文地质条件等进行分析，评估地质对堤防工程稳定性的影响。
2、堤防工程材料的物理力学性能试验（1）对堤防工程所使用的材料（如土壤、石料、沙土等）进行采样分析，进行物理力学性能试验，评估其力学性能。
（2）对材料的抗压强度、抗拉强度、抗剪强度等进行试验，并进行分析和评估。
3、堤防工程的水文地质勘测（1）对堤防工程周边的水文地质情况进行调查和分析，评估水文地质对堤防工程的稳定性的影响。
（2）对地下水位、地下水流、地下水化学性质等进行监测和分析，评估地下水对堤防工程的影响程度。
4、堤防工程的稳定性和安全性检测（1）采用现场观测、地质勘测、试验分析、数值模拟等手段，对堤防工程的稳定性和安全性进行评估和检测。
（2）对堤防工程的抗震性能、抗风性能、抗浪性能等进行评估和检测，及时发现问题并提出改进措施。
5、堤防工程的变形和沉降监测（1）对堤防工程的变形和沉降进行定点监测和测量，及时发现变形和沉降情况。
（2）对变形和沉降原因进行分析和评估，提出相应的解决措施。
6、堤防工程的风险评估（1）对堤防工程可能存在的风险进行评估和分析，包括地质灾害、气候灾害、人为灾害等。
（2）提出风险预防和应对措施，确保堤防工程的安全性和稳定性。
四、试验设备1、地质勘测设备：包括地面勘探设备、地下勘探设备、水文地质勘探设备等。

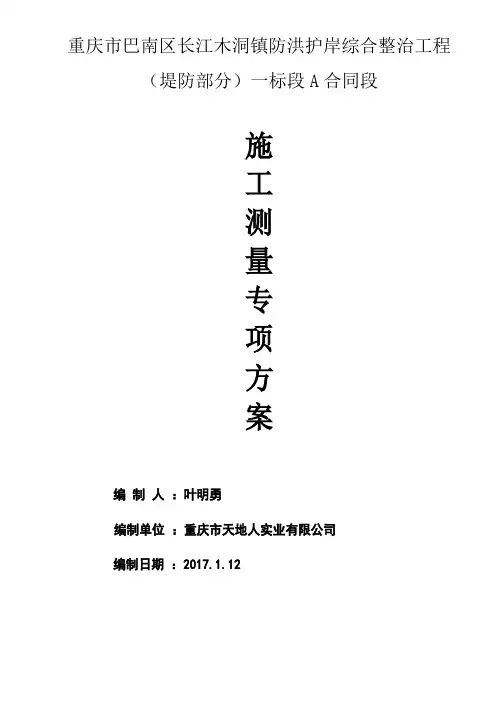

重庆市巴南区长江木洞镇防洪护岸综合整治工程（堤防部分）一标段A合同段施工测量专项方案编制人：叶明勇编制单位：重庆市天地人实业有限公司编制日期：2017.1.12目录第一章编制依据 (2)第二章工程概况 (2)第三章测量组织及仪器配置 (4)第四章施工部署 (5)第五章平面轴线及高程控制 (6)第六章测量监控及验线 (8)第七章沉降观测 (8)第八章附图 (11)5、建设单位移交控制点第一章编制依据1、巴南区长江木洞镇防洪护岸综合整治工程一标段A合同段设计施工图，2、《水利水电工程施工测量规范》SL52-20153、《水利水电工程施工质量检验与评定规程》SL176-20074、《国家一、二等水准测量规范》（GB/T-12897-2006）第二章工程概况工程概况1，重庆市巴南区长江木洞镇防洪护岸综合整治工程从长江右岸上游温家沱开始，经五布河，至羊角背结束。
堤防设计级别为4级，防洪标准为三峡水库蓄水初期20年一遇，以五布河为界分为上下游两个标段。
2016年12月，重庆市巴南区长江木洞镇防洪护岸综合整治工程一标段(五布河上游段)准备开工建设，本工程段设计堤脚线长2.616km，堤线地形高低起伏较大，其中直斜复合式段长391.61m、一级直立式挡墙段长1427.65m、自然护坡段长796.8m(其中高架桥段长170.07m、开挖形成626.73m)。
护岸综合整治工程由护岸工程、市政道路、景观(堤防综合利用工程)、园林绿化四大部分组成，本次招标为上游段护岸部分。
本工程施工段为A合同段，A合同段为新建五布河上游段（长江右岸）K0+000-K1+178段防洪护岸、排水建筑物和下河梯道等，同时包括工程量清单和图纸中的全部工作内容。
2.设计概况护岸及市政工程设计概况2.1护岸及市政工程分段简述本工程施工段为A合同段，A合同段为新建五布河上游段（长江右岸）K0+000-K1+178段防洪护岸、排水建筑物和下河梯道等，同时包括工程量清单和图纸中的全部工作内容。
堤防工程测量方案（终稿）一、引言本文档旨在提供堤防工程测量方案的详细说明。
堤防工程测量是确保堤防建设质量的重要环节，准确的测量数据对于工程的长期稳定和可靠性至关重要。
二、测量目的堤防工程测量的目的是： 1. 确定堤顶、堤坡与河道之间的距离关系，以便掌握河道的地貌特征。
2. 确定堤顶和堤坡的高程，以便掌握工程的堤顶标高和坡度等重要参数。
3. 掌握工程建设过程中的变形和沉降情况，及时采取相应措施保证工程的安全性。
三、测量方法3.1 高程测量高程测量是保证堤顶和堤坡高度准确的关键。
常用的方法包括： - 全站仪测量法：使用全站仪测量仪器进行堤顶和堤坡的高程测量，具有高精度、高效率的优点。
- 水准测量法：通过水准仪和水平仪进行高程测量，适用于测量较长的堤防工程。
- GPS测量法：利用全球定位系统（GPS）进行高程测量，具有定位精度高、操作简便等特点，适用于大面积的堤防工程。
3.2 水平测量水平测量是确定堤顶、堤坡与河道之间的距离关系的重要方法。
常用的方法包括： - 全站仪测量法：使用全站仪测量仪器进行水平角和水平距离的测量，结合高程测量数据，可以计算出堤坡的坡度等参数。
- EDM测量法：使用电子测距仪进行水平距离的测量，适用于开放空间较大的堤防工程。
3.3 变形监测变形监测是对堤防工程变形和沉降情况进行实时监测的重要手段。
主要方法包括： - 水准测量法：通过定期进行水准测量，观测堤顶和堤坡的高程变化，以便及时发现工程的变形和沉降情况。
- GNSS测量法：使用全球导航卫星系统（GNSS）进行定位和监测，可以实时获取堤防工程的位移和变形信息。
四、测量设备和工具堤防工程测量所需的设备和工具包括： - 全站仪：用于高程和水平测量的仪器，可提供高精度的测量数据。
- 水准仪：用于高程测量的仪器，可通过观测水平仪上的气泡位置确定高程值。
- GPS仪器：用于定位和测量的全球定位系统设备，具有高精度和实时性能。

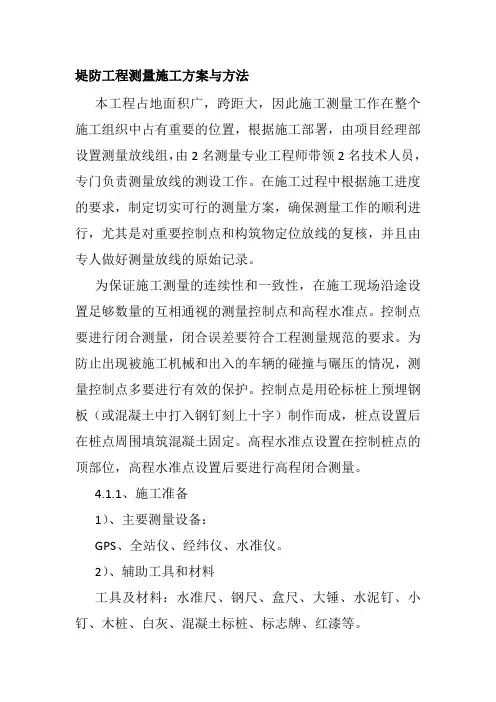

堤防工程测量施工方案与方法本工程占地面积广，跨距大，因此施工测量工作在整个施工组织中占有重要的位置，根据施工部署，由项目经理部设置测量放线组，由2名测量专业工程师带领2名技术人员，专门负责测量放线的测设工作。
在施工过程中根据施工进度的要求，制定切实可行的测量方案，确保测量工作的顺利进行，尤其是对重要控制点和构筑物定位放线的复核，并且由专人做好测量放线的原始记录。
为保证施工测量的连续性和一致性，在施工现场沿途设置足够数量的互相通视的测量控制点和高程水准点。
控制点要进行闭合测量，闭合误差要符合工程测量规范的要求。
为防止出现被施工机械和出入的车辆的碰撞与碾压的情况，测量控制点多要进行有效的保护。
控制点是用砼标桩上预埋钢板（或混凝土中打入钢钉刻上十字）制作而成，桩点设置后在桩点周围填筑混凝土固定。
高程水准点设置在控制桩点的顶部位，高程水准点设置后要进行高程闭合测量。
4.1.1、施工准备1）、主要测量设备：GPS、全站仪、经纬仪、水准仪。
2）、辅助工具和材料工具及材料：水准尺、钢尺、盒尺、大锤、水泥钉、小钉、木桩、白灰、混凝土标桩、标志牌、红漆等。
3）、GPS、全站仪、经纬仪、水准仪、钢尺等必须经有资质的计量检测部门检定合格并在有效期内。
4.1.2、作业条件1）、给定的测量平面控制点不得少于三个，高程控制点不得少于两个。
2）、具有施工设计图纸及与测量有关的设计文件。
3）、施工测量人员应具有职业资格证书，持证上岗。
4.1.3、技术准备1）、熟悉设计文件，明确设计意图及要求。
2）、进行现场踏勘，了解作业现场情况。
3）、依据建设单位提交的各种平面、高程控制点资料，制定具体工程测量技术方案，并经审批。
4）、依据设计图提供的定线条件、结合工程施工的需要，做好测量所需各项数据的内业搜集、计算、复核工作。
4.1.4、操作工艺1）、工艺流程测量桩位交接→桩位复测→控制网测设→土方开挖测量→土方填筑测量→细部放样测量→高程控制测量→竣工测量。
重庆市巴南区长江木洞镇防洪护岸综合整治工程（堤防部分）一标段A合同段施工测量专项方案编制人：叶明勇编制单位：重庆市天地人实业有限公司编制日期：2017.1.12目录第一章编制依据 (2)第二章工程概况 (2)第三章测量组织及仪器配置 (8)第四章施工部署 (9)第五章平面轴线及高程控制 (10)第六章测量监控及验线 (12)第七章沉降观测 (12)第八章附图、、、、、、、、、、、、、、、、、、、、、15第一章编制依据1、本工程《招标文件》及设计施工图，业主提供的场地《岩土工程勘察报告》2、《建筑施工测量规程》（DBJ01-21-95）《工程测量规范》（GB50026-2007）3、《建筑安装工程资料管理规程》（DBJ01-51-2000）4、《建筑工程监理规程》（DBJ01-41-2002）5、《国家一、二等水准测量规范》（GB/T-12897-2006）6、建设单位移交控制点第二章工程概况工程概况1，重庆市巴南区长江木洞镇防洪护岸综合整治工程从长江右岸上游温家沱开始，经五布河，至羊角背结束。
堤防设计级别为4级，防洪标准为三峡水库蓄水初期20年一遇，以五布河为界分为上下游两个标段。
2016年12月，重庆市巴南区长江木洞镇防洪护岸综合整治工程一标段(五布河上游段)准备开工建设，本工程段设计堤脚线长2.616km，堤线地形高低起伏较大，其中直斜复合式段长391.61m、一级直立式挡墙段长1427.65m、自然护坡段长796.8m(其中高架桥段长170.07m、开挖形成626.73m)。
护岸综合整治工程由护岸工程、市政道路、景观(堤防综合利用工程)、园林绿化四大部分组成，本次招标为上游段护岸部分。
本工程施工段为A合同段，A合同段为新建五布河上游段（长江右岸）K0+000-K1+178段防洪护岸、排水建筑物和下河梯道等，同时包括工程量清单和图纸中的全部工作内容。
计划投资5200万元。
计划总工期为24个月。
2水文2.1 气象特征区内属中亚热带季风气候，主要特点是冬暖夏热，日照少，无霜期长，湿度大，冬季多雾，降雨充沛，分配不均。
据市气象站资料，多年平均气温为17.8ºC，月(8月)平均最高气温32.8ºC，12月平均最低气温6.3ºC，极端最高气温43ºC(1951年8月15日)。
多年平均相对湿度79%。
多年平均风速1.3m/s，最大风速26.7m/s，风向WN。
多年平均降雨量为1141.8mm，集中在4～9月，其间降雨量高达866.2mm，日降雨量大于25mm 的大雨、暴雨日数占年降雨日数的62%，降雨量占总降雨量的40.8%，日最大降雨量可达225.7mm(1962年7月5日)。
常有洪涝、干旱、大风、冰雹等自然灾害发生。
2.2基本资料在本工程上游31km处(嘉陵江与长江汇合口下游7.5km处)有寸滩水文站。
本站为长江上游干流控制站。
1939年2月由前杨子江水利委员会设立，1947年7月改为长江水利工程总局领导，定名为重庆水文站。
1949年12月由长江水利委员会领导，改名为寸滩水文站，1956年1月基本水尺下迁550m至测流断面处。
寸滩水文站与本工程中间无大支流汇入，该站为长江上游干流控制站，项目观测齐全，有1892年～今的水位、流量资料和1953～1966年、1968年～今的泥沙资料，寸滩水文站可作为本次计算的控制站寸滩水文站可作为本次计算的依据站。
2.3 设计洪水及水面线计算本次采用系列117年(1892年～2008年)，据历史洪水调查及文献考证分析，历史洪水由大到小分别为1870年、1227年、1153年、1560年、1788年、1860年，其中1870年洪水为1153年以来首大洪水，重现期为856年，1788年为第五大洪水，重现期为171年，调查洪峰分别为100000 m3/s、90200 m3/s，定量参与计算，其余年份历史洪水定性参与排位。
频率计算成果见表1-1。
寸滩水文站设计洪水计算成果表1-12.4 支沟洪水计算本次支沟设计洪水计算系根据SL44-2006《水利水电工程设计洪水计算规范》，采用短历时暴雨资料推求洪水。
暴雨资料分别采用白鹤气象站短历时暴雨参数和查《四川省中小流域暴雨洪水计算手册》(以下简称《手册》)中的各时段暴雨等值线图进行计算。
2.5 工程地质2.5.1 区域地质条件及地震工程位于明月峡背斜东翼，背斜轴线北东21º，为单斜构造，五步河上游岩层产状133°∠18°，五步河河口附近岩层产状120°∠19°，五步河下游岩层产状115°∠20～33°。
工程区属于相对稳定的弱震环境。
根据1:400万《中国地震动参数区划图》(GB18306-2001)和《建筑抗震设计规范》(GB50011-2001)，场区地震动峰值加速度为0.05g，反应谱特征周期为0.35s，相应地震基本烈度为Ⅵ度，抗震设防烈度为6度。
2.5.2 地形地貌工程区位于明月峡山脉东侧长江南岸河谷地带，整个工程分五步河上游、下游两段。
五步河上游段主要为河流基岩侵蚀堆积地貌，五步河下游段中五步河河口至粮站段主要为河流堆积漫滩地貌，粮站至茶涪路段主要为河流基岩侵蚀堆积地貌。
五步河上游段位于木洞镇土地佬村，起点位于温家沱河口，终点位于五布河左岸河口。
整个五步河上游段灌木丛生，长江河汊将五步河上游土地佬村和中坝村分开，河漫滩较发育，局部后缘地带为陡坎或陡崖，五步河河口处河漫滩发育。
2.5.3 地质构造工程位于明月峡背斜东翼，背斜轴线北东21º，为单斜构造，五步河上游岩层产状133°∠18°，五步河河口附近岩层产状120°∠19°，五步河下游岩层产状115°∠20～33°。
工程区岩体发育3组裂隙：①L1裂隙：倾向40～50°，倾角75～80°，裂隙间距约2.5m，张开宽度：5～10mm，较平直，无充填，结合程度差，延伸长一般3.0～5.0m。
②L2裂隙：倾向336°，倾角82°，裂隙间距3～4m，张开宽度3～4mm，裂隙面较平直，结合程度差，一般延伸2.0～3.0m。
③L3裂隙：倾向356°，倾角75°，裂隙间距2～4m，张开宽度2～3mm，裂隙面较平直，结合程度一般，延伸长度2.0～4.0m。
2.5.4 地质岩性工程区第四系松散堆积层主要为河流冲积层、残坡积层、崩坡积层、人工堆积层。
出露基岩为侏罗系中统上沙溪庙组、下沙溪庙组、新田沟组及中下统自流井组地层。
2.5.5 水文地质工程区长江为最低排泄基准面，枯水位高程约160～170m，一般洪水位高程约185.0m，岸坡冲沟发育，地表水排泄较为通畅。
沿线共发育有大小冲沟5条，为生活污水、大气降雨的排泄通道。
2.5.6 不良地质现象五布河上游段桩号K2+000处后侧山体见一危岩体，危岩距拟设堤轴线约18m，危岩长约8m，宽约7m，高约6m，危岩体先目前处于基本稳定状态，施工时应先进行清除；其余地段未见滑坡、泥石流、危岩崩塌等不良地质现象分布，岸坡稳定条件较好。
2.5.7 建筑材料尖顶山条石、块石料场，位于工程区南西侧0.8～1.50km，木洞集镇后侧，五布河右岸，高程225.0～326.0m，高差约101m，地形坡度15～30°。
地层岩性为侏罗系上沙溪庙组(J2s)灰白色、灰紫色岩屑长石砂岩，巨厚层状，砂岩厚度20.0～30.0m。
岩层走向18°，倾向108°，倾角30°。
料场以250m高程为开挖底界，顺层开挖，剥离层厚度1～2m，按平行断面法估算，有用料总储量约160×104m3，现已开挖约60×104m3，尖顶山条石、块石料场可开采的块石料约100×104m3。
三樵湾土石混合料场，三樵湾料场距工程区约0.25km，高程248.0～204.0m，高差约48m，地形坡度10～20°，局部砂岩形成陡坎。
地层岩性为侏罗系中统上沙溪庙组(J2S)泥岩、砂岩，中厚层状。
料场以204、218m高程为开挖底界，按平行断面法计算，总储量约350×104m3。
2.5.8工程地质评价根据持力层的选择位置与地形、地貌的关系，主要存在临时开挖边坡稳定、堤基抗滑稳定及基坑涌水等工程地质问题。
3.设计概况护岸及市政工程设计概况3.1护岸及市政工程分段简述本工程施工段为A合同段，A合同段为新建五布河上游段（长江右岸）K0+000-K1+178段防洪护岸、排水建筑物和下河梯道等，同时包括工程量清单和图纸中的全部工作内容。
A合同段总长为1178米，其中有衡重式挡墙+护坡长341.59米、衡重式挡墙+护坡+衡重式挡墙长50.02米、衡重式挡墙段长374.69米、重力式挡墙长65.97米、自然护坡段长175.66m、高架桥段长170.07米（工程量清单中未包含此部分）。
A合同段的设计堤顶高程约为183.50～198.80m。
K0+000.000-K0+142.510段为堤体护岸、无堤顶道路，K1+052.470～K0+882.400段为高架段，其他段均设有市政道路。
4，设计规定测量放样误差要求第三章测量组织及仪器配置3.1 测量组织机构与管理由于本工程平面形式较为复杂，体量较大，属高层建筑。
工程轴线、标高的平面控制竖向投递测设质量非常重要。
为了保证本工程在施工过程中轴线和标高的控制质量，项目决定成立工程测量小组，负责整个工程的平面及高程施测控制工作，确保工程质量。
测量小组组织机构图如下：测量小组人员如下表：3.2 测量仪器配置3.2.1本工程配置的测量仪器如下表测量仪器配置表3.2.2仪器校检、管理与维护1）重点加强测量器具的校检：技术内业应按有关规定及时把仪器送到专业检测机构进行检测调校和保养，保证仪器的精度，减少系统误差，以满足工程轴线标高施测控制质量的要求。
2）注重使用管理和维护管理，减少偶然误差和系统误差。
3）所有仪器由测量工长专职保管，并在使用中承担对仪器的管理责任，任何人不得随意乱动或使用仪器。
4）按照程序文件要求，建立健全仪器台帐、检校计划及使用维护管理。
工程所用仪器必须定期送到检测中心进行检测校核，并做好日常保养工作，同时做好记录记载。
第四章施工部署4.1为了更好实现设计之意图、满足规范之要求，项目部精心遴选，组建专门测量小组。
4.2测量小组着重攻克对采用普通测量方式方法所不能满足设计及规范要求的复杂部位，选择测量方法、部署实施商业步骤、组织实施、复查校核。
4.3测量小组对每一个施测部位的测量方案均精心遴选，采用最佳方案。
