路基与台背回填衔接技术交底

  • 格式：doc
  • 大小：265.00 KB
  • 文档页数：4

济南至徐州高速公路济宁至鱼台（鲁苏界）段工程
施表1 工程技术交底表
承包单位：中铁二十一局集团有限公司合同号：LQSG-4
监理单位：山东恒建工程监理咨询有限公司编号：
工程名称路基工程施工时间2015.04.15
桩号及部位K72+050-K82+990.5路基工程项目路基施工与台背回填衔接
技术∧设计∨要求交底内容：
一、通道桥、分离立交桥与大桥台背与路基衔接
1.路基与通道桥承台顶面台背回填衔接处地面预留2m宽。

2.由台背回填处向外侧设置台阶，每个台阶宽按正常层位留设。

3.两个台阶相接的边坡坡度为1:0.2。

4.台阶平台做成由台背想路基倾斜4%的坡度。

5.路床顶面与结构物之间的预留宽度应小于表三中路床顶面台背回填宽度，以便于台背回填台阶开挖施工。

二、箱涵、箱通台背与路基衔接
1.路基与箱涵地板台背回填衔接处地面预留1m宽。

2.路基与台背回填相接处边坡坡度位1:1。

3.路床顶面与结构物之间的预留宽度应小于表四中路床顶面台背回填宽度，以便于台背回填台阶开挖施工。

附：
表一：通道桥台背回填与路基衔接施工图
表二：箱涵台背回填与路基衔接施工图
表三：通道桥、分离立交桥与大桥台背与路基衔接上边宽度预留表
表四：箱涵、箱通台背与路基衔接上边宽度预留表
质
量
标
准
交底人接收人
表三
结构物桩号路床顶填土
高程（m）
清表压实后
高程（m）
高差（m）
路床顶面台
背回填宽度
（m）
K77+291北大溜河大
桥K76+816（小）42.8 34.869 7.931 19.828 K77+766（大）42.15 34.793 7.357 18.393
K78+020.5通道桥
K78+015.5（小）39.5 34.796 4.704 11.760
K78+025.5（大）38.98 34.826 4.154 10.385 K78+531通道桥
K78+526（小）38.2 34.911 3.289 8.223
K78+536（大）38.22 34.908 3.312 8.280 K79+411通道桥
K79+406（小）39.25 35.017 4.233 10.583
K79+416（大）39.28 34.945 4.335 10.838 K80+091通道桥
K80+086（小）37.85 35.562 2.288 5.720
K80+096（大）38.03 35.546 2.484 6.210 K80+605分离立交桥
K80+565（小）41.45 35.134 6.316 15.790
K80+645（大）41.5 34.843 6.657 16.643 K81+606通道桥
K81+601（小）38.89 34.902 3.988 9.970
K81+611（大）38.88 34.961 3.919 9.798 K82+166通道桥
K82+161（小）38.1 35.148 2.952 7.380
K82+171（大）38.18 35.052 3.128
7.820
表四
结构物涵洞顶高程
（m）
底板高程（m）高差（m）
路床顶面台
背回填宽度
（m）
K79+424箱涵36.1 33.5 2.6 3.677 K79+680.3箱通38.1 34.3 3.8 5.374 K80+990箱涵36.4 32.6 3.8 5.374 K82+370箱通38.3 34.6 3.7 5.233。

合集下载

台背回填技术交底

台背回填技术交底

技术交底书单位：江西省交通工程集团公司隘瑞高速A1标项目经理部交底单位A1标项目经理部接受单位路基四队工程名称台背回填日期台背回填技术交底1.台背回填采用A类土作为回填材料。

（图纸有具体设计时按设计施工）2.涵洞底部换填长度为2m，纵向采用1：2坡率挖台阶与路基衔接，若顶面换填长度小于搭板长度，则顶面换填长度采用搭板长度，换填高度为路基高度减去路面厚度。

暗涵换填厚度为涵洞高度，换填顶面为涵洞顶面，底面换填宽度采用2倍的涵高，并不大于5米，纵向采用1：1坡率挖台阶与路基衔接，换填压实度不小于96%。

3.涵洞涵身强度必须在达到设计强度的100%后方可进行回填施工，回填前彻底清淤，将桥涵两侧距翼墙尾端不小于台身高加两米范围内所有淤泥质土全部清除。

桥台两侧应在桥台养生结束，台帽施工前进行填筑，同时要坐到两侧对称均匀施工。

4.为给机械留出足够的施工作业面，涵洞两侧各20m，回填施工前必须清基，基底强度必须达到要求，并清除挖基土方。

5.与路基的结合部位填筑时必须逐层挖台阶，台阶高度为1.5m。

6.必须使用小型振动器械配合大型压路机进行压实。

7.必须在涵台背划出标线，严格按照20cm标线进行分层施工，层层碾压，并认真做好施工记录。

8.在进行台背及涵背填筑时，必须两侧对称均匀分层填筑。

9、涵洞顶部50cm以内采用轻型载压路机压实。

10、压实度必须达到96%。

11、涵洞顶面填土厚度大于50cm时，方可通过施工机械和汽车，严禁施工机械和汽车通过裸洞。

12、为保证桥涵砼质量，在距涵洞八字墙2m范围内，不得使用大型振动式压路机。

13、桥涵背回填施工必须做好隐蔽工程记录及照片档案，在施工过程中必须严格执行报检制度，层层报检，保证桥涵台背回填的施工质量。

14、在监理工程师检测确认后再进行下层回填施工。

编制人：审批：接收人：。

道路工程——台背回填技术交底

道路工程——台背回填技术交底

6.灰土用土的塑性指数应大于10，石灰等级不低于Ⅲ级。每次拌和好的灰土要经
过监理抽检含灰量，合格后才准许使用，（灰土要在厂外拌和，不允许在台背
拌合）。
7.台背较狭窄的基坑及压路机压不到的局部地段，要求使用冲击夯夯实（夯击能
要大于1.4t的夯机）。
8.对开挖较深的涵管回填，当侧壁坚硬时，可以不必填筑太宽，但侧壁上的软

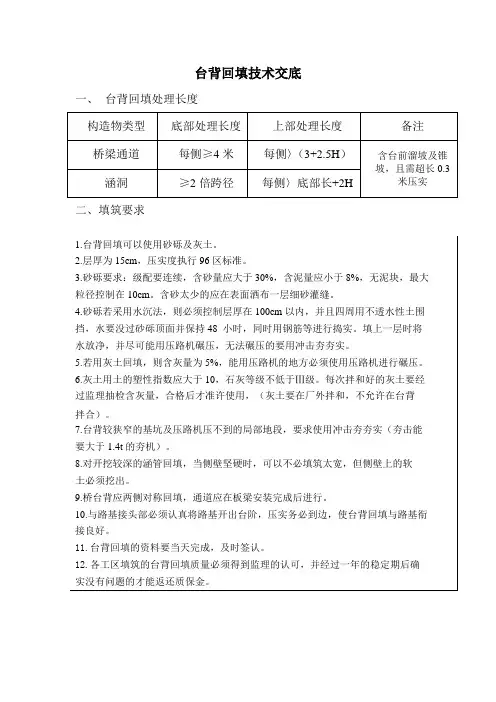

台背回填技术交底
