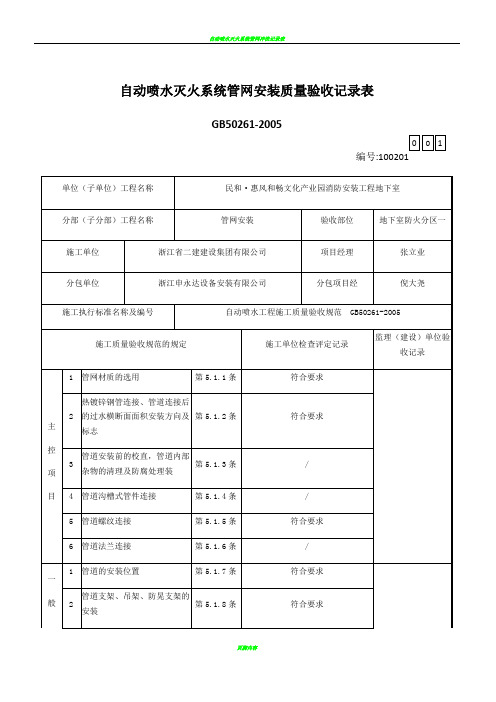

自动喷水灭火系统管网安装质量验收记录表
GB50261-2005
编号:100201
0 1
自动喷水灭火系统管网安装质量验收记录表
GB50261-2005
编号:100201
0 2
自动喷水灭火系统管网安装质量验收记录表
GB50261-2005
编号:100201
自动喷水灭火系统管网安装质量验收记录表
GB50261-2005
编号:100201
0 4
自动喷水灭火系统管网安装质量验收记录表
GB50261-2005
编号:100201 0 5
自动喷水灭火系统管网安装质量验收记录表
GB50261-2005
编号:100201
0 6
自动喷水灭火系统管网安装质量验收记录表
GB50261-2005
编号:100201
0 7
自动喷水灭火系统管网安装质量验收记录表
GB50261-2005
编号:100201
甬统表C01-26
管网安装分项工程报验申报表工程名称：民和·惠风和畅文化产业园消防安装工程地下室编号：
本表由施工单位填报，经项目监理机构审查签认后，建设单位、监理单位、施工单位各存一份。
自动喷水灭火系统管网安装分项工程验收记录
GB50261-2005
1 0 0 20 1
编号：
注：除地基基础分部外，勘察单位可不参加。
表E 自动喷水灭火系统工程验收记录工程名称分部工程名称
施工单位项目负责人
监理单位监理工程师
序号检查项目
名称
检查内容记录检查评定结果
1 2 3 4
表E 自动喷水灭火系统工程验收记录（续表01）工程名称分部工程名称
施工单位项目负责人
监理单位监理工程师
序号检查项目
名称
检查内容记录检查评定结果
5 6
表E 自动喷水灭火系统工程验收记录（续表02）
工程名称分部工程名称
施工单位项目负责人
监理单位监理工程师
序号检查项
目名称
检查内容记录检查评定结果
7 8
9
表E 自动喷水灭火系统工程验收记录（续表02）
工程名称分部工程名称
施工单位项目负责人
监理单位监理工程师
序号检查项目
名称检查内容记录检查评定结果
10
综合验收结论
验收单位施工单位：（单位印章）项目负责人：（签章）
年月日
监理单位：（单位印章）总监理工程师：（签章）
年月日设计单位：（单位印章）项目负责人：（签章）
年月日建设单位：（单位印章）项目负责人：（签章）
年月日[此文档可自行编辑修改，如有侵权请告知删除，感谢您的支持，我们会努力把内容做得更好]。
自动喷水灭火系统管网安装检验批质量验收记录表5.40.1工程编号：单位（子单位）工程名称分部（子分部）工程名称分项工程名称验收部位总承包单位项目负责人施工单位项目负责人分包单位分包项目负责人施工执行标准名称及编号专业工长（施工员）类别序号检验项目质量标准单位施工单位自检记录检查结果主控项目1管网采用钢管材质应符合现行国家标准《输送流体用无缝钢管》GB/T8163和《低压流体输送用焊接钢管》GB/T3091的要求2管网采用不锈钢管材质应符合现行国家标准《流体输送用不锈钢焊接钢管》GB/T12771和《不锈钢卡压式管件连接用薄壁不锈钢管》GB/T19228.2的要求3管网采用铜管材质应符合现行国家标准《无缝铜水管和铜气管》GB/T18033、《铜管接头第1部分：钎焊式管件》GB/T11618.1和《铜管接头第2部分：卡压式管件》GB/T11618.2的要求4管网采用涂覆钢管材质应符合现行国家标准《自动喷水灭火系统第20部分涂覆钢管》GB5135.20的要求5管网采用氯化聚氯乙烯（PVC-C）管道时材质应符合现行国家标准《自动喷水灭火系统第19部分塑料管道及管件》GB5135.19的要求6热镀锌钢管、涂覆钢管安装应采用螺纹、沟槽式管件或法兰连接7薄壁不锈钢管安装应采用环压、卡凸式、卡压、沟槽式、法兰等连接8铜管安装应采用钎焊、卡套、卡压、沟槽式等连接9氯化聚氯乙烯（PVC-C）管材与氯化聚氯乙烯（PVC-C）管件的连接应采用承插式粘接连接10氯化聚氯乙烯（PVC-C）管材与法兰式管道、阀门及管件的连接应采用氯化聚氯乙烯（PVC-C）法兰与其他材质法兰对接连接11氯化聚氯乙烯（PVC-C）管材与螺纹式管道、阀门管件的连接应采用内丝接头的注塑管件螺纹连接12氯化聚氯乙烯(PVC-C)管材与沟槽式(卡箍)管道、阀门及管件的连接应采用沟槽(卡箍)注塑管件连接13管道安装前检查应校直管道，并清除管道内部的杂物；在具有腐蚀性的场所，安装前应按设计要求对管道、管件等进行防腐处理；安装时应随时清除管道内部的杂物14沟槽式管件连接（1）选用的沟槽式管件应符合现行国家标准《自动喷水灭火系统第11部分：沟槽式管接件》GB5135.11的要求，其材质应为球墨铸铁，并应符合现行国家标准《球墨铸铁件》GB/T1348的要求；橡胶密封圈的材质应为EPDM(三元乙丙橡胶)，并应符合《金属管道系统快速管接头的性能要求和试验方法》ISO6182-12的要求。
附录四—B自动喷水灭火系统施工安装质量记录目录自动喷水灭火系统质量保证资料核查表编号：B-1第册第页自动喷水灭火系统图纸会审记录编号：1第册第页水喷淋、消火栓系统设计变更明细表编号：2第册第页水喷淋、消火栓系统技术交底记录编号：3第册第页水喷淋系统施工技术核定单编号：4第册第页施工组织设计（方案）编号：5第册第页开工报告编号：6第册第页水喷淋、消火栓系统设备、材料相关证件汇总表编号：7注：各种证件整理附后。
第册第页设备开箱检查记录编号：8第册第页水喷淋灭火系统材料检查记录编号：9第册第页第册第页自动喷水灭火系统阀门抽样检查试验记录编号:B-4自动喷水灭火系统管道安装检查记录编号:B-5第册第页自动喷水灭火系统管道支架制作安装检查记录编号:B-6自动喷水灭火系统管道支架制作安装检查记录编号:B-6自动喷水灭火系统管道试压记录编号:B-7自动喷水灭火系统管道冲洗记录编号:B-8页消防配电线路敷设检查记编号：10自动喷水灭火系统管道隐蔽验收记录编号:B-11第册第页消防配电线路隐蔽验收记录编号：11第册第页自动喷水灭火系统水源设施安装检查记录编号：B-12第册第页自动喷水灭火系统水泵安装检查记录编号：B-13第册第页自动喷水灭火系统稳压装置安装检查记录编号：B-14第册第页自动喷水灭火系统水泵接合器安装检查记录编号：B-15第册第页自动喷水灭火系统报警阀组安装检查记录编号：B-16第册第页编号：B-17第册第页自动喷水灭火系统喷头安装检查记录编号：B-18续表编号：B-18第册第页自动喷水灭火系统末端试水装置安装检查记录编号：B-19第册第页自动喷水灭火系统充气装置安装检查记录编号：B-20第册第页第册第页第册第页自动喷水灭火系统末端试水装置放水试验编号：B-23第册第页续表编号：B-23第册第页自动喷水灭火系统报警阀组动作记录编号：B-24第册第页自动喷水灭火系统联动试验记录编号：B-25自动喷水灭火系统调试报告编号：B-26第册第页。
自动喷水灭火系统工程质量验收记录一、总述本次自动喷水灭火系统工程质量验收旨在确认工程是否按照设计要求、规范标准及相关法规进行施工，确保工程达到预期的安全、可靠、有效的喷水灭火效果。
本次施工地点为XX建筑物，工程总投资为XX万元。
验收范围包括但不限于系统布局、设备选型、管道安装、电气接线等方面。
二、施工单位基本情况1.施工单位：XXX公司三、工程质量验收项目及评定标准本次工程质量验收项目及评定标准如下：1.系统设计（1）根据建筑物功能、布局、火灾风险等因素，设计合理的喷头布置方案；（2）喷头布局示意图是否符合实际安装情况；（3）水源供应方式和排水方式是否合理；评定标准：设计是否符合相关规范要求，布置是否合理，水源供应和排水方式是否便捷。
2.设备选型（1）选用的泵、阀门、管道等设备型号是否符合设计要求；（2）设备材质是否符合耐腐蚀要求；（3）设备安装是否符合相关标准；评定标准：设备选型是否合理，材质是否耐腐蚀，安装是否符合标准要求。
3.管道安装（1）管道安装是否牢固，连接处是否密封；（2）管道布置是否符合设计要求；（3）有无渗漏、断裂等现象；评定标准：管道安装是否稳固，连接是否密封，布置是否符合设计要求。
4.电气接线（1）电气控制装置的选型是否合理；（2）电气接线是否符合相关规范；（3）电气设备的稳定性和可靠性；评定标准：选型是否合理，接线是否符合规范要求，设备稳定可靠性。
四、工程质量验收过程1.方案评审由施工单位提供系统设计方案，并与建设单位进行评审，确保设计方案符合实际需求和安全要求。
2.设备验收（1）查看设备制造商提供的合格证书和资质证明；（2）检查设备型号、规格和材质是否符合设计要求；（3）检查设备安装是否规范。
3.管道验收（1）检查管道安装是否牢固、连接处是否密封；（2）查看管道布置图和实际施工情况；（3）通过水压试验检查管道的密封性和耐压性。
4.电气接线验收（1）查看电气控制装置选型是否合理；（2）检查电气接线是否规范；（3）通过电气设备运行测试，查看其稳定性和可靠性。
自动喷水灭火系统工程验收记录一、项目背景根据《消防法》和相关消防标准的要求，为了保障人员生命安全和财产的防火安全，在项目建设过程中，我公司进行了自动喷水灭火系统的设计与施工。
现在进行工程验收，以确保安全环保的正常运行。
二、工程概述三、验收内容1.系统设计评审：对自动喷水灭火系统的设计方案进行评审，包括灭火器材选择、管道布置、监测设备的布设等。
评审的重点在于确保方案符合国家消防法规和相关标准。
2.设备安装验收：对自动喷水灭火系统的喷头、阀门、监控设备等进行检查，确保其安装位置正确，接口连接牢固可靠。
同时进行水压试验，确保系统的水压正常，喷头的喷射效果良好。
3.系统调试验收：对自动喷水灭火系统进行调试，验证其监测、传输、控制和喷水装置的功能。
测试系统对不同类型火灾的反应速度和喷水效果，并进行相应的调整和优化。
4.操作培训及文件验收：对使用人员进行系统操作的培训，使其熟悉自动喷水灭火系统的使用方法和操作流程。
同时，确认相关资料和文件的完整性和合规性，包括系统操作手册、灭火器材使用手册等。
四、验收结果1.设计评审合格：根据评审结果，确认设计方案符合法规和标准，不存在安全隐患。
2.设备安装合格：经过检查和水压试验，设备安装位置准确，接口连接牢固可靠，系统水压正常，喷头喷水效果良好。
3.系统调试合格：经过测试和调试，自动喷水灭火系统的监测、传输、控制和喷水装置功能正常，对不同类型火灾有良好的反应速度和喷水效果。
4.操作培训及文件合格：使用人员经过培训，掌握了自动喷水灭火系统的操作方法和流程。
系统相关资料和文件完整齐全，并且符合相关法规和标准的要求。
五、存在问题及整改措施在验收过程中发现以下问题：1.管道连接处存在少量漏水情况，需要进行密封。
整改措施：对漏水处进行重新安装和密封，确保管道连接牢固密闭。
2.系统监测设备的灵敏度较低，需要进行调整。
整改措施：对监测设备进行调整，提高其灵敏度，以确保对火灾信号的及时监测和报警。
