自动喷水灭火系统(样本)

自动喷水灭火系统-系统的分类与组成自动喷水灭火系统根据所使用喷头的型式，分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类；根据系统的用途和配置情况，自动喷水灭火系统又分为湿式系统、干式系统、雨淋系统、水幕系统、自动喷水—泡沫联用系统等。

自动喷水灭火系统的分类见图3-3-1。

图3-3-1自动喷水灭火系统分类图一、湿式自动喷水灭火系统湿式自动喷水灭火系统（以下简称湿式系统）由闭式喷头、湿式报警阀组、水流指示器或压力开关、供水与配水管道以及供水设施等组成，在准工作状态时管道内充满用于启动系统的有压水。

湿式系统的组成如图3-3-2。

图3-3-2湿式系统示意图1－消防水池2－水泵3－止回阀4－闸阀5－水泵接合器6－消防水箱7－湿式报警阀组8－配水干管9－水流指示器10－配水管11－闭式喷头12－配水支管13－末端试水装置14－报警控制器15－泄水阀16－压力开关17－信号阀18－驱动电机二、干式自动喷水灭火系统干式自动喷水灭火系统（以下简称干式系统）由闭式喷头、干式报警阀组、水流指示器或压力开关、供水与配水管道、充气设备以及供水设施等组成，在准工作状态时配水管道内充满用于启动系统的有压气体。

干式系统的启动原理与湿式系统相似，只是将传输喷头开放信号的介质，由有压水改为有压气体。

干式系统的组成如图3-3-3。

图3-3-3干式系统示意图1－消防水池2－水泵3－止回阀4－闸阀5－水泵接合器6－消防水箱7－干式报警阀组8－配水干管9－配水管10－闭式喷头11－配水支管12－排气阀13－电动阀14－报警控制器15－泄水阀16－压力开关17－信号阀18－驱动电机三、预作用自动喷水灭火系统预作用自动喷水灭火系统（以下简称预作用系统）由闭式喷头、雨淋阀组、水流报警装置、供水与配水管道、充气设备和供水设施等组成，在准工作状态时配水管道内不充水，由火灾报警系统自动开启雨淋阀后，转换为湿式系统。

预作用系统与湿式系统、干式系统的不同地地方，在于系统采用雨淋阀，并配套设置火灾自动报警系统。

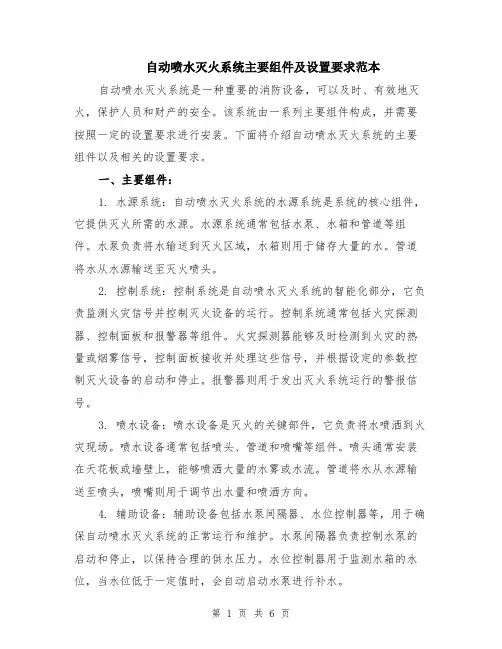

自动喷水灭火系统主要组件及设置要求范本自动喷水灭火系统是一种重要的消防设备，可以及时、有效地灭火，保护人员和财产的安全。

该系统由一系列主要组件构成，并需要按照一定的设置要求进行安装。

下面将介绍自动喷水灭火系统的主要组件以及相关的设置要求。

一、主要组件：1. 水源系统：自动喷水灭火系统的水源系统是系统的核心组件，它提供灭火所需的水源。

水源系统通常包括水泵、水箱和管道等组件。

水泵负责将水输送到灭火区域，水箱则用于储存大量的水。

管道将水从水源输送至灭火喷头。

2. 控制系统：控制系统是自动喷水灭火系统的智能化部分，它负责监测火灾信号并控制灭火设备的运行。

控制系统通常包括火灾探测器、控制面板和报警器等组件。

火灾探测器能够及时检测到火灾的热量或烟雾信号，控制面板接收并处理这些信号，并根据设定的参数控制灭火设备的启动和停止。

报警器则用于发出灭火系统运行的警报信号。

3. 喷水设备：喷水设备是灭火的关键部件，它负责将水喷洒到火灾现场。

喷水设备通常包括喷头、管道和喷嘴等组件。

喷头通常安装在天花板或墙壁上，能够喷洒大量的水雾或水流。

管道将水从水源输送至喷头，喷嘴则用于调节出水量和喷洒方向。

4. 辅助设备：辅助设备包括水泵间隔器、水位控制器等，用于确保自动喷水灭火系统的正常运行和维护。

水泵间隔器负责控制水泵的启动和停止，以保持合理的供水压力。

水位控制器用于监测水箱的水位，当水位低于一定值时，会自动启动水泵进行补水。

二、设置要求范本：1. 环境要求：（1）自动喷水灭火系统应设置在易燃、易爆或易燃性物质存放区域或场所。

（2）系统的安装位置应避免阳光直射，且不应受高温或低温环境影响。

（3）在安装位置附近不得有振动、冲击或电磁干扰等可能影响系统正常工作的因素。

2. 管道设置要求：（1）灭火管道应根据建筑物的结构和用途进行规划和布置，以保证每个火灾危险区域都能得到充分覆盖。

（2）灭火管道应设置在防火墙或承重结构内，以确保灭火系统的稳定性和可靠性。

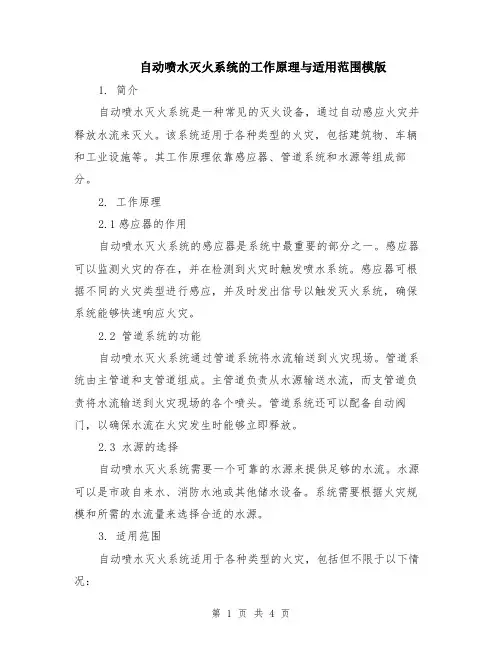

自动喷水灭火系统的工作原理与适用范围模版1. 简介自动喷水灭火系统是一种常见的灭火设备，通过自动感应火灾并释放水流来灭火。

该系统适用于各种类型的火灾，包括建筑物、车辆和工业设施等。

其工作原理依靠感应器、管道系统和水源等组成部分。

2. 工作原理2.1感应器的作用自动喷水灭火系统的感应器是系统中最重要的部分之一。

感应器可以监测火灾的存在，并在检测到火灾时触发喷水系统。

感应器可根据不同的火灾类型进行感应，并及时发出信号以触发灭火系统，确保系统能够快速响应火灾。

2.2 管道系统的功能自动喷水灭火系统通过管道系统将水流输送到火灾现场。

管道系统由主管道和支管道组成。

主管道负责从水源输送水流，而支管道负责将水流输送到火灾现场的各个喷头。

管道系统还可以配备自动阀门，以确保水流在火灾发生时能够立即释放。

2.3 水源的选择自动喷水灭火系统需要一个可靠的水源来提供足够的水流。

水源可以是市政自来水、消防水池或其他储水设备。

系统需要根据火灾规模和所需的水流量来选择合适的水源。

3. 适用范围自动喷水灭火系统适用于各种类型的火灾，包括但不限于以下情况：3.1 建筑物火灾自动喷水灭火系统在各类建筑物中都得到广泛应用。

例如，办公楼、商场、酒店和住宅等建筑物都可以安装自动喷水灭火系统来提供火灾灭火保护。

3.2 工业设施火灾工业设施常常面临各种不同类型的火灾风险，如电气设备火灾、化学品泄漏火灾等。

自动喷水灭火系统可以根据具体需求进行设计和安装，以满足工业设施的特殊需求。

3.3 车辆火灾自动喷水灭火系统也适用于车辆火灾。

例如，地铁、火车、公交车和私家车等都可以安装自动喷水灭火系统来提供灭火保护。

3.4 特殊环境火灾自动喷水灭火系统还可以用于特殊环境下的火灾防护，例如油罐、油库和石化厂等。

对于这些有特殊火灾风险的环境，自动喷水灭火系统可以及时探测并采取灭火措施，减少火灾对环境和人员的伤害。

4. 总结自动喷水灭火系统的工作原理是通过感应器监测火灾并触发喷水系统，利用管道系统将水流输送到火灾现场来进行灭火。

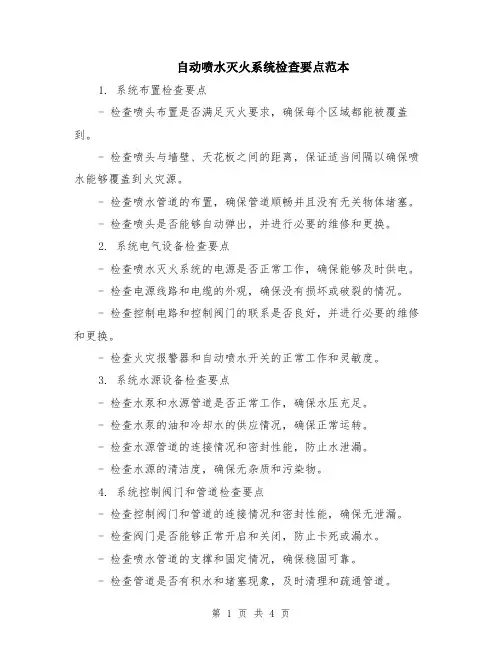

自动喷水灭火系统检查要点范本1. 系统布置检查要点- 检查喷头布置是否满足灭火要求，确保每个区域都能被覆盖到。

- 检查喷头与墙壁、天花板之间的距离，保证适当间隔以确保喷水能够覆盖到火灾源。

- 检查喷水管道的布置，确保管道顺畅并且没有无关物体堵塞。

- 检查喷头是否能够自动弹出，并进行必要的维修和更换。

2. 系统电气设备检查要点- 检查喷水灭火系统的电源是否正常工作，确保能够及时供电。

- 检查电源线路和电缆的外观，确保没有损坏或破裂的情况。

- 检查控制电路和控制阀门的联系是否良好，并进行必要的维修和更换。

- 检查火灾报警器和自动喷水开关的正常工作和灵敏度。

3. 系统水源设备检查要点- 检查水泵和水源管道是否正常工作，确保水压充足。

- 检查水泵的油和冷却水的供应情况，确保正常运转。

- 检查水源管道的连接情况和密封性能，防止水泄漏。

- 检查水源的清洁度，确保无杂质和污染物。

4. 系统控制阀门和管道检查要点- 检查控制阀门和管道的连接情况和密封性能，确保无泄漏。

- 检查阀门是否能够正常开启和关闭，防止卡死或漏水。

- 检查喷水管道的支撑和固定情况，确保稳固可靠。

- 检查管道是否有积水和堵塞现象，及时清理和疏通管道。

5. 系统报警装置检查要点- 检查火灾报警器和感烟器的工作状态，确保正常响应火灾信号。

- 检查报警装置和自动喷水系统的连接情况，确保可靠配合。

- 检查报警装置的电源和电池状态，确保供电稳定。

- 检查报警装置的测试按钮是否正常工作，确保功能可靠性。

6. 系统维护和保养检查要点- 检查自动喷水灭火系统的维护记录和保养计划，确保按时进行。

- 检查阀门和喷头的清洁情况，清除杂质和堵塞物。

- 检查压力表和温度指示器的准确度，确保数据可靠。

- 检查自动喷水系统的备件储备情况，确保及时更换所需部件。

7. 系统培训和演习检查要点- 检查关键岗位人员是否接受过系统操作和应急培训。

- 检查灭火演习的频率和实施情况，确保能够熟练操作。

文件编号：TP-AR-L5080There Are Certain Management Mechanisms And Methods In The Management Of Organizations, And The Provisions Are Binding On The Personnel Within The Jurisdiction, Which Should Be Observed By Each Party.（示范文本）编制：_______________审核：_______________单位：_______________自动喷水灭火系统主要组件及设置要求正式样本自动喷水灭火系统主要组件及设置要求正式样本使用注意：该操作规程资料可用在组织/机构/单位管理上，形成一定的管理机制和管理原则、管理方法以及管理机构设置的规范，条款对管辖范围内人员具有约束力需各自遵守。

材料内容可根据实际情况作相应修改，请在使用时认真阅读。

自动喷水灭火系统主要由洒水喷头、报警阀组、水流指示器、压力开关、末端试水装置和管网等组件组成，本节主要介绍其结构组成和设置要求。

洒水喷头根据结构组成和安装方式，洒水喷头分为不同的类型，其设置要求也有所区别。

一、喷头分类按结构分闭式喷头开式喷头按安装方式分下垂型喷头直立型喷头直立式边墙型喷头水平式边墙型喷头吊顶隐蔽型喷头按热敏元件分玻璃泡喷头易熔合金喷头图3-3-11 洒水喷头分类图闭式喷头具有释放机构，由玻璃泡、易熔合金热敏感元件、密封件等零件组成。

平时闭式喷头的出水口由释放机构封闭，达到公称动作温度时，玻璃泡破裂或易熔合金热敏感元件熔化，释放机构自动脱落，喷头开启喷水。

闭式喷头具有定温探测器和定温阀及布水器的作用。

开式喷头（包括水幕喷头）没有释放机构，喷口呈常开状态。

根据喷头的热敏性能指标，喷头分为早期抑制快速响应（ESFR）喷头、快速响应喷头和标准响应喷头。

早期抑制快速响应（ESFR）喷头的响应时间指数为RTI＜28(m·s)0.5；快速响应喷头的响应时间指数为RTI≤50(m·s)0.5；标准响应喷头的响应时间指数为RTI≥80(m·s)0.5。

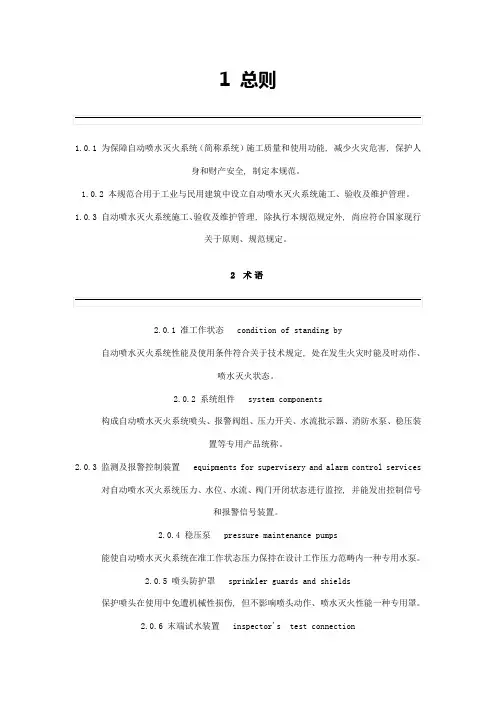

1 总则1.0.1 为保障自动喷水灭火系统（简称系统）施工质量和使用功能, 减少火灾危害, 保护人身和财产安全, 制定本规范。

1.0.2 本规范合用于工业与民用建筑中设立自动喷水灭火系统施工、验收及维护管理。

1.0.3 自动喷水灭火系统施工、验收及维护管理, 除执行本规范规定外, 尚应符合国家现行关于原则、规范规定。

2术语2.0.1 准工作状态 condition of standing by自动喷水灭火系统性能及使用条件符合关于技术规定, 处在发生火灾时能及时动作、喷水灭火状态。

2.0.2 系统组件 system components构成自动喷水灭火系统喷头、报警阀组、压力开关、水流批示器、消防水泵、稳压装置等专用产品统称。

2.0.3 监测及报警控制装置 equipments for supervisery and alarm control services对自动喷水灭火系统压力、水位、水流、阀门开闭状态进行监控, 并能发出控制信号和报警信号装置。

2.0.4 稳压泵pressure maintenance pumps能使自动喷水灭火系统在准工作状态压力保持在设计工作压力范畴内一种专用水泵。

2.0.5 喷头防护罩 sprinkler guards and shields保护喷头在使用中免遭机械性损伤, 但不影响喷头动作、喷水灭火性能一种专用罩。

2.0.6 末端试水装置inspector's test connection安装在系统管网或分区管网末端, 检查系统启动、报警及联动等功能装置。

2.0.7 消防水泵 fire pump符合现行国标《消防泵》GB 6245规定水泵。

3基本规定3.1质量管理3.1.1 自动喷水灭火系统分部、分项工程应按本规范附录A划分。

3.1.2 系统施工应按设计规定编写施工方案。

施工现场应具备必要施工技术原则、健全施工质量管理体系和工程质量检查制度, 并应按本规范附录B规定填写关于记录。

T-ZST15系列玻璃球洒水喷头一、产品说明T-ZST15系列玻璃球洒水喷头是自动喷水灭火系统的重要组成元件，用来探测火灾，受热时玻璃球破裂，喷头喷水来控制、扑灭火灾。

广泛用于保护餐厅、宾馆、商店、商业大厦、仓库厂房等轻、中危险级以及严重危险级的建筑物。

二、特点T-ZST15系列玻璃球洒水喷头由铜合金框架、玻璃球、球座、密封件、溅水盘等装配而成，外形美观，结构紧凑。

特点如下：1、喷头框架采用铜合金，强度高、耐腐蚀性强，表面抛光镀铬。

2、感温元件玻璃球采用德国J0b公司产品，强度高，动作可靠，反应速度快。

喷头采用德国进口的组装检测线进行生产检测，质量可靠稳定。

三、技术特性四、流量压力关系曲线.2、安装位置应与高温热源相隔一定距离。

3、喷头安装时应逼免玻璃球及框架受撞击。

安装时建议采用喷头安装专用扳手,拧紧力矩约为10～20N²m,不可超过29N.m。

扳拧过程中决不可扳拧、碰撞喷头的支撑臂，否则会使喷头变形而发生泄漏和误喷等事故。

4、喷头安装后，应检查玻璃球有无裂纹及损伤现象，若有应及时更换。

5、喷头上不应附着任何其他物质，以免影响喷头的布水性能，也不能在喷头上涂其他涂料，以免影响喷头的性能。

七、定货说明1、订货时请注明喷头型号，玻璃球直径和温级。

例:T-ZSTX-15/68,表示下垂型玻璃球洒水喷头。

公称直径为15mm，公称动作温度68℃，玻璃球直径5mm。

2、在有吊顶的建筑物内使用时，本公司可提供与之配套的装饰盘或吸执热盘，须单独订货。

3、在化工、军工及有腐蚀气体区域使用时，本公司可提供特种防腐喷头，须单独订货。

T-ZST20系列玻璃球洒水喷头一、产品说明T-ZST20系列玻璃球洒水喷头是自动喷水灭火系统的重要组成元件，用来探测火灾，受热时玻璃球破裂，喷头喷水来控制、扑灭火灾。

可用于供水压力不高，但要求洒水面积大的保护区域内的火灾防护，广泛用于保护如医院、学校、俱乐部、办公楼、旅馆、礼堂、饭店、餐饮、娱乐等场所。
