电镀废水处理 课程设计一、课程目标知识目标：1. 学生能理解电镀废水的来源、成分及对环境的影响；2. 学生能够掌握电镀废水处理的基本原理和主要方法；3. 学生能够了解我国在电镀废水处理方面的相关政策和标准。
技能目标：1. 学生能够运用所学知识分析电镀废水的特点，并选择合适的处理方法；2. 学生能够设计简单的电镀废水处理流程，并进行实验操作；3. 学生能够通过数据分析和评价电镀废水处理的效果。
情感态度价值观目标：1. 培养学生对环境保护的责任感和使命感，提高环保意识；2. 培养学生严谨的科学态度和团队协作精神；3. 增强学生对化学学科在解决实际环境问题中作用的认识，激发学习兴趣。
课程性质：本课程为高二化学选修课程，结合学生已掌握的化学知识，针对电镀废水处理这一实际环境问题进行深入学习。
学生特点：高二学生在化学基础知识、实验技能和问题分析能力方面具备一定基础，但尚需提高综合运用知识解决实际问题的能力。
教学要求：结合学生特点，注重理论知识与实践操作相结合，鼓励学生主动探究、合作学习，提高学生的综合素养。
通过本课程的学习，使学生能够将所学知识应用于实际环境问题解决中，达到学以致用的目的。
二、教学内容1. 电镀废水的来源与成分- 介绍电镀行业的发展及电镀废水的产生原因；- 分析电镀废水中主要污染物种类及其危害。
2. 电镀废水处理原理及方法- 深入讲解物理、化学和生物等方法在电镀废水处理中的应用；- 引导学生了解各类处理技术的优缺点和适用范围。
3. 我国电镀废水处理政策与标准- 介绍我国在电镀废水处理方面的政策法规和技术标准；- 分析政策对电镀废水处理技术发展的影响。
4. 电镀废水处理实验操作- 设计实验，使学生亲自动手操作，体验电镀废水处理过程；- 引导学生观察实验现象，分析处理效果，提高实验技能。
5. 教学内容安排与进度- 第一章节：电镀废水的来源与成分（1课时）- 第二章节：电镀废水处理原理及方法（2课时）- 第三章节：我国电镀废水处理政策与标准（1课时）- 第四章节：电镀废水处理实验操作（2课时）教学内容依据课程目标，结合教材相关章节进行组织，保证科学性和系统性。
电镀废水处理方案标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]电镀废水治理工程方案设计2015年7月目录附图：工艺流程图平面布置图1总论1.1工程概况*****五金制品有限公司位于广东省揭阳市揭西县。
主要生产钻尾螺丝、墙板钉螺丝、纤维螺丝、快速牙、家具自攻螺丝。
该公司主要进行普通镀锌、镀铬等电镀滚镀加工，生产过程中会排放一定量的电镀废水，该废水中含有SS、CODcr、Cr3+、Cr6+、Zn2+、PH、等污染物，如未经处理而直接排放入受纳水体，势必会对受纳水体造成极大的污染，会给生态环境带来一系列危害，具体表现在以下几个方面：水体受色度污染后，由于水体色度加深，使透光性减弱，影响水生生物的光合作用，抑制其生长繁殖，妨碍水体的自净作用。
水体受悬浮固体污染后，浊度增加、透光度减弱，产生的危害主要是：①悬浮固体可能堵塞鱼鳃，导致鱼类窒息死亡；②由于微生物对有机悬浮固体的代谢作用，会消耗掉水体中的溶解氧；③悬浮固体中的可沉固体，沉积于河底，造成底泥积累与腐化，使水体水质恶化；④悬浮固体可作为载体，吸附其他污染物质，随水流迁移污染。
水体受酸碱污染后，酸、碱进入水体后，互相中和产生无机盐类。
同时又会与水体存在的地表矿物质如石灰石、白云石、硅石以及漪离二氧化碳中和反应，产生无机盐类，同时使水体自身的缓冲作用遭到破坏，使水质恶化，抑制或阻止微生物活动，降低水的自净能力，同时也会对农作物造成危害。
水体受重金属污染后，产生的毒性有如下特点：①水体中重金属离子浓度在 -lOmg/L之间，即可产生毒性效应；②重金属不能被微生物降解，反而可在微生物的作用下，转化为有机化合物，使毒性猛增；③水生生物从水体中摄取重金属并在体内大量积累，经过食物链进入人体，甚至通过遗传或母乳传给婴儿；④重金属进入人体后，能与体内的蛋白质及酶等发生化学反应而使其失去活性，并可能在体内某些器官中积累，造成慢性中毒，这种积累的危害，有时需10～30年才显露出来。
电镀废水治理工程方案设计方案1. 简介电镀废水是含有重金属和有机物等有毒污染物的废水，在未经处理的情况下会对环境和人类健康造成严重危害。
本文档旨在提出一种有效的电镀废水治理工程方案设计方案，以确保废水在排放前得到充分处理，达到相关排放标准。
2. 方案概述2.1 废水处理工艺 - 初期处理：采用物理方法，如过滤、沉淀等，去除悬浮物和大颗粒杂质。
- 中期处理：采用化学方法，如中和、氧化等，去除重金属离子和部分有机物。
- 终期处理：采用生物方法，如生物降解、生物吸附等，去除残留的有机物和微量重金属。
2.2 设备选择在废水处理过程中，应选用高效的过滤器、沉淀槽、中和槽、氧化槽等设备，以确保废水得到全面处理。
2.3 操作维护建议设立专门废水处理工程组，定期检查设备、监测出流水质量，定期更换吸附材料和生物菌种，确保废水处理效果持续稳定。
3. 工程布局3.1 设施建设规划废水处理厂区域，合理布局各个处理单元，确保废水从初期处理到终期处理的连续流程。
3.2 设备配置根据处理工艺的要求，合理配置各种处理设备，同时保证设备之间的连接通畅，便于废水顺利流转。
4. 资金预算4.1 设备采购根据工程设计方案，预算废水处理设备的采购费用，并考虑设备维护和更换的费用。
4.2 人员费用考虑组建废水处理工程组的人员成本，包括工程师、技术人员、操作员等的工资和培训费用。
5. 风险评估在工程实施过程中，可能会面临设备故障、废水处理效果不佳等风险，建议预先制定风险应对方案，保证废水处理工程的顺利进行。
6. 结语电镀废水治理工程是一项涉及环境保护和资源利用的重要工作，通过本文档提出的设计方案，可以有效降低废水对环境的影响，提高废水资源利用率，实现可持续发展目标。
以上是本文档的电镀废水治理工程方案设计方案，希望能够为相关工程实施提供指导和参考。
电镀车间废水处理方案废水治理在电镀车间中是一个重要的环节，它涉及到环境保护、资源利用和可持续发展等方面的问题。
为了实现废水的无害化处理和资源化利用，电镀车间需要制定科学可行的废水处理方案。
本文将介绍一种适用于电镀车间的废水处理方案，并说明其优势和操作实施。
一、废水产生与特点电镀车间是一个重要的工业生产环节，其废水主要源于电镀过程中的冲洗和排放。
这些废水的主要特点是高浓度、高腐蚀性和复杂组分，含有大量的重金属离子和有机物质。
如果这些废水未经处理直接排放，将对周围环境和生态系统造成严重的污染和破坏。
二、废水处理方案1. 预处理废水进入废水处理系统前，需要经过预处理，以去除其中的悬浮物、油污和杂质等。
可以采用物理方法如沉淀、过滤和吸附等，或者化学方法如中和和氧化等，将废水中的杂质与污染物分离并去除。
预处理后的废水更适合进行后续的处理和利用。
2. 生物处理生物处理是电镀车间废水处理的核心环节。
通过利用特定的微生物来降解废水中的有机物和污染物，将其转化为无害的物质。
常用的生物处理方法包括好氧生物处理和厌氧生物处理。
好氧生物处理适用于废水中有机物浓度较高的情况，而厌氧生物处理适用于废水中有机物浓度较低的情况。
3. 高级氧化在生物处理后，废水中可能仍含有一定浓度的有机物和重金属离子等。
通过高级氧化方法，如臭氧氧化和紫外光氧化等，可以进一步降解和去除这些残留污染物。
高级氧化不仅可以提高废水的处理效果，还可以有效去除废水中的有毒物质，满足环境排放标准。
4. 资源化利用在废水处理过程中，还应该考虑资源化利用的可能性。
废水中的一些有机物和金属离子可以作为生产原料进行回收利用，减少资源消耗和环境污染。
通过适当的技术手段和设备，可以实现废水中的有价值物质的回收和再利用。
三、方案优势和操作实施该废水处理方案具有如下优势：1. 高效性：通过预处理、生物处理和高级氧化等多个环节的组合运用，可高效降解和去除废水中的有机物和污染物，提高处理效果。

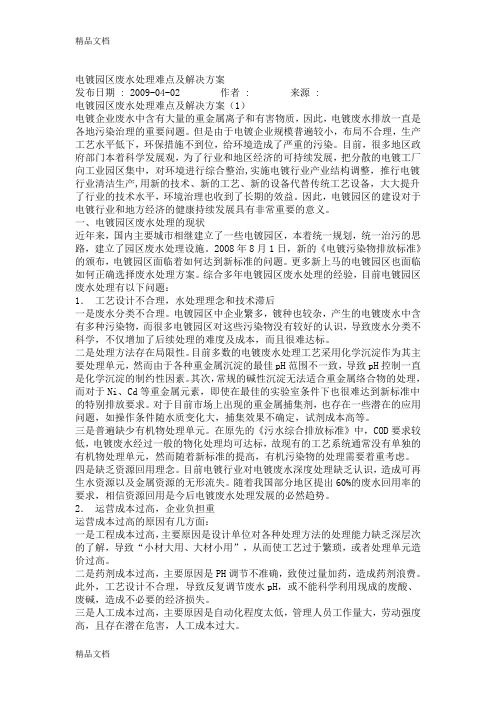

电镀园区废水处理难点及解决方案发布日期 : 2009-04-02 作者 : 来源 :电镀园区废水处理难点及解决方案（1）电镀企业废水中含有大量的重金属离子和有害物质，因此，电镀废水排放一直是各地污染治理的重要问题。
但是由于电镀企业规模普遍较小，布局不合理，生产工艺水平低下，环保措施不到位，给环境造成了严重的污染。
目前，很多地区政府部门本着科学发展观，为了行业和地区经济的可持续发展，把分散的电镀工厂向工业园区集中，对环境进行综合整治,实施电镀行业产业结构调整，推行电镀行业清洁生产,用新的技术、新的工艺、新的设备代替传统工艺设备，大大提升了行业的技术水平，环境治理也收到了长期的效益。
因此，电镀园区的建设对于电镀行业和地方经济的健康持续发展具有非常重要的意义。
一、电镀园区废水处理的现状近年来，国内主要城市相继建立了一些电镀园区，本着统一规划，统一治污的思路，建立了园区废水处理设施。
2008年8月1日，新的《电镀污染物排放标准》的颁布，电镀园区面临着如何达到新标准的问题。
更多新上马的电镀园区也面临如何正确选择废水处理方案。
综合多年电镀园区废水处理的经验，目前电镀园区废水处理有以下问题：1．工艺设计不合理，水处理理念和技术滞后一是废水分类不合理。
电镀园区中企业繁多，镀种也较杂，产生的电镀废水中含有多种污染物，而很多电镀园区对这些污染物没有较好的认识，导致废水分类不科学，不仅增加了后续处理的难度及成本，而且很难达标。
二是处理方法存在局限性。
目前多数的电镀废水处理工艺采用化学沉淀作为其主要处理单元，然而由于各种重金属沉淀的最佳pH范围不一致，导致pH控制一直是化学沉淀的制约性因素。
其次，常规的碱性沉淀无法适合重金属络合物的处理，而对于Ni、Cd等重金属元素，即使在最佳的实验室条件下也很难达到新标准中的特别排放要求。
对于目前市场上出现的重金属捕集剂，也存在一些潜在的应用问题，如操作条件随水质变化大，捕集效果不确定，试剂成本高等。
电镀废水解决方案电镀废水如何解决在高度集中旳现代化大工业状况下，工业生产排出旳废水，特别是电镀厂废水对周边环境旳污染日益严重。
电镀废水是把具有重金属旳工业废水排入江河湖海，它将直接对渔业和农业产生严重影响，同步直接或间接地危害人体健康。
下面由台江环保为你推荐电镀废水解决方案，理解下电镀废水该如何解决。
电渡废水一般按废水所含旳重要污染物分类。
如含氰废水、含铬废水，含酸废水等。
当废水中具有一种以上旳重要污染物时，如氰化镀镉，既有氰化物又有镉，一般仍按其中一种污染物分类；当同一镀种有几种工艺措施时．也有按不同镀种工艺再提成小类，如把含铜废水再提成焦磷依镀铜废水，硫酸铜镀铡废水等。
当几种不同镀种废水都含同一种重要污染物时，如镀铬、钝化废水混合在一起时就统称为含铬废水．若分质建立系统时，则分别为镀铬废水混合、钝化废水，一般将不同镀种和不同重要朽染物旳废水混合在一起时旳废水统称为电镀废水。
电镀废水旳治理措施诸多，按其作用原理，可分为物理措施、化学措施、物理化学措施、生物措施四类。
物理措施物理措施是运用物理作用分离废水中重要呈悬浮状态旳污染物质，在解决过程中不变化物质旳化学性质，如电镀废水中旳除油、蒸发浓缩回用水等。
但是在解决电镀废水旳工艺中，物理措施只是作为其她解决措施中旳一种环节，很少单独使用。
化学措施化学措施就是向废水中投加某些化学药剂，通过化学反映变化废水中污染物旳化学性质，使其变成无害物质或易于与水分离旳物质，再进一步从废水中除去旳解决措施。
目前，化学措施在电镀废水解决中旳应用最为广泛。
据报道，在中国，大概有41％旳电镀厂采用化学措施解决电镀废水；在日本，化学措施占全国治理总数旳85％左右。
此措施具有操作简朴可靠、投资少、能承受大水量和高浓度负荷、效果稳定等长处，适合各类型电镀公司旳废水治理；但是，此措施存在着二次污染问题，有待进一步解决。
目前，电镀废水旳化学解决措施重要涉及如下几种：化学氧化法在电镀废水治理中，化学氧化法重要应用于含氰废水旳解决。
电镀混合废水处理技术详解电镀废水来源于电镀生产过程中的镀件清洗、镀液过滤、废镀液、渗漏及地面冲洗等。
电镀是将金属通过电解方法镀到制品表面的过程，常用的镀种有镀镍、镀铜、镀铬、镀锌等，其电镀工艺大体相同，在电镀过程中，除油、酸洗和电镀等操作之后，都用水清洗。
电镀混合废水水质、水量与电镀生产的工艺条件、生产负荷、操作管理以及用水方式等因素有关,其成分复杂，水质变化较大，其中含有铬、铜、镍、镉、锌等重金属离子和氰化物等,具有毒性。
氰化电镀镀种有，镀锌、镀铜、镀银、镀金等。
含氰废水含有剧毒的游离氰化物，CN-~20mg/L，尚有铜氰、银氰、锌氰等络合离子;含氰废水不能与其它重金属废水混排，必须单独进行予处理，车间单独接出含镍废水，进行初级沉淀，即减轻综合废水沉淀负荷，又可回收镍泥，有利后续提取。
混合废水中各种重金属成份多，而每种重金属加碱析出的最佳PH范围不同。
针对综合废水中重金属离子的去除，采用螯合沉淀原理，避免了传统化学法由于各种重金属中和沉淀条件不一而造成部分重金属超标现象达到预期目的后，才能进入综合处理系统。
采用组合化水处理设备，占地少、投资省、运行费用省、操作管理方便。
化学法包括沉淀法，氧化还原法，铁氧体法等，是一种传统和应用广泛的处理电镀废水方法，具有投资少，处理成本低，操作简单等特点，适用于各类电镀金属废水处理。
但化学法的最大不足之处，是生产用水不能回收利用，浪费水资源且占用场地较大。
电镀混合废水为含铬预处理后废水、含氰废水预处理后废水、镀镍、普通镀铜、除油等废水，该废水混合后经格栅处理由防腐泵提升经转子流量计进入中和反应池，该池内安装有PH计及搅拌机，当向反应池投加碱(CaO)时，各金属在一定的PH值下生成相应的氢氧化物沉淀物。
根据我们以往所积累的对电镀废水行业的处理经验，混合废水最佳沉淀的PH值为9.5，反应后的出水进入中间水池，再经过经砂滤后，出水的PH还是偏碱性，因此再经PH调节池加酸调节后可达标排放。
电镀综合废水处理回用项目方案设计书第一章概述电镀废水主要包括电镀漂洗废水、钝化废水、镀件酸洗废水、刷洗地坪和极板废水以及由于操作或管理疏漏而引起的跑冒滴漏产生的废水,另外还有:在废水传统的化学处理过程中导致的二次污染等。
电镀表面处理工艺过程，常用的镀种有镀镍、镀铜、镀铬、镀锌等。
电镀工艺根据不同镀种分类，在镀件生产过程中，除油、酸洗和电镀等所产生的镀件清洗、镀液过滤、废液、渗漏及地面冲洗等，废水中污染物的浓度不尽相同,其中镀件漂洗水占80%以上。
根据项目建设单位生产工艺流程及特点，拟定设计思路：按废水种类分别进行优化处理。
六价铬和镀镍废水的处理拟定设计两种方法其一，为减少污泥量、降低浊度、降低投药成本，采用间歇化学还原处理，通过投放NaOH调整pH值，提高沉降速率，使Cr6+还原为Cr3+,上清液进入UF-RO系统从而实现水回用。
其二，采用全膜法处理工艺，设计一级多段循环浓缩，实现镀液直接添加回用达到降低成本的目的。
电镀综合废水的处理拟定设计处理来源于铁、铜、锌、铬处理后废水、电镀生产线前处理废水等。
由于其综合废水量大，一般要占电镀生产废水的80%，而且化学稳定性差、波动性大、水质复杂，传统的化学法处理，投药成本高、污泥量多、运行不易管理、水质不易达标控制排放、浪费水资源。
因此，做好电镀综合废水处理乃是企业创造循环经济的一个潜力效率的重要课题。
利用膜分离技术是目前世界新兴解决水资源再利用的一个最先进地有效的经济手段。
膜分离技术特点与传统的分离技术相比，膜分离技术具有以下特点。
（1）膜分离过程不发相变和其他方法相比能耗低，因此又称节能技术。
以海水淡化为例在各种淡化方法中，反渗透法耗能最低。
（2）膜分离过程是在常温下进行的，因而特别适用于对热敏感物质的处理。
膜分离在食品工业，医药工业，生物技术等领域有其独特的适应性。
例如抗生素的生产，果汁，酶等的分离，分级与富集过程。
很多食品加工后仍基本保持原有的营养和风味。
山东华龙机械有限公司400m3/d电镀综合废水处理工程设计方案二零一三年二月目录第一章总论 01.1项目概况 01.2设计依据 (1)1.3设计范围 (1)1.4设计原则 (2)1.5 设计水量、水质及出水标准 (2)第二章工艺设计 (4)2.1工艺选择 (4)2.2工艺流程图 (8)2.3工艺流程说明 (8)2.4预期处理效果 (9)第三章废水处理站工程设计 (11)3.1主要建、构筑物工艺设计及设备选型 (11)3.2土建结构设计 (23)3.3 公用工程 (23)3.4 自动控制 (25)第四章技术经济 (25)4.1工程投资估算 (25)4.2运行费用 (27)4.3主要技术经济指标 (29)第五章工作进度及服务承诺 (30)5.1工作进度安排 (30)5.2服务承诺 (30)附图：废水处理工艺流程图废水处理区总平面布置图第一章总论1.1 项目概况山东华龙机械有限公司位于山东省临沂市经济开发区，主要从事汽摩配件及五金锁具类配件等电镀。
由于电镀生产过程中，将排放一定量的含有多种致癌、致畸、致突变、剧毒等物质的废水，因此，必须认真处理，并尽量回收利用，以减少或消除其对环境的污染。
为贯彻落实国家环境保护方针政策，加强环境污染防治，严格执行“三同时”的要求，该公司特委托我公司进行生产废水处理工程设计方案的编制。
电镀工艺品种繁多，产生的电镀废水中含有的污染物也不一定相同，须综合处理的电镀废水将含有多项镀种产生的污水。
常用镀种有镀镍、镀铜、镀铬、镀锌、镀镉、镀铅、镀锡、镀金和镀银。
无论那种镀种和镀件，电镀工艺大体相同，乡镇企业常用氰化电镀工艺。
产生的电镀废水分为以下几种：1、镀件清洗水：占电镀废水的80%以上。
废水中大部分污染物质是由镀件表面的附着液在清洗时带入的。
其污染物质主要为重金属离子，如：Ni2+、Cu2+、Cr6+、Zn2+、Pb2+、Cd2+、Ag+等。
其PH值一般为4—6，呈酸性。
2、镀液过滤和废镀液：产生的污水中含有高浓度的污染物质，主要有：Cr6+、CN-、废酸、废碱、光亮剂、洗涤剂、表面活性剂等，大部分为有害物质和剧毒物质。
3、电镀车间的“跑、冒、滴、漏”产生的低浓度污染水。
上述描述中，1、3统称为含铬废水，2统称为含氰废水。
因企业实际情况限制，两种电镀废水不可能分开排放至污水处理站。
企业排放的废水总称为电镀综合废水，将直接排放至废水处理站内进行统一处理。
该废水污染成分复杂，处理环境各不相同，是非常难以处理的一种工业污染废水。
1.2 设计依据1、业主提供的有关水质、水量资料及处理要求；2、《电镀废水治理设计规范》（GBJ136-90）；3、《电镀污染物排放标准》（GB21900-2008）；4、《中华人民共和国环境保护法》；5、《通用用电设备配电设计规范》（GB50055-93）；6、《建筑地基基础设计规范》（GB50007-2002）；7、《混凝土结构设计规范》（GB50010-2002）；8、《低压配电装置及线路设计规范》（GB50054-95）；9、其它行业标准及相关设计规范。
1.3 设计范围本工程设计范围为污水处理工程区块（从调节池至排放口之间）的设备、建构筑物、电气、仪表、管道及安装等。
1、废水集中处理区进水、排水、供水于废水处理区块外1m处与建设单位交接。
供电在配电柜进电总线处交接。
2、给排水范围：废水由甲方接入污水处理调节池，排水由乙方接至计量排放口。
自来水由甲方接入废水处理区。
3、消防、绿化、道路、自来水及照明系统由建设单位另行委托统一负责实施。
1.4设计原则1、贯彻执行国家现行的经济建设方针、政策，结合实际情况，充分利用现有的设施（设备）、水、电供应以及管理、技术、维修与运输等条件，合理选定方案，降低工程造价，减少建设投资，降低运行费用；2、本着切合实际、技术先进、经济合理、安全适用的原则，积极采用经过实践考验的先进成熟的新工艺、新技术、新设备，发挥整体技术优势，提高技术含量，完善节能措施；3、选用国内外先进、可靠、高效、成熟的设备，性能可靠、稳定的控制系统。
4、因地制宜提高土地利用率，总平面布置做到合理、紧凑、美化环境并与其周围景观相协调；5、尽量采用先进的工艺技术，配套成熟的控制技术，减少工人的劳动强度，使污水处理工程操作管理方便，易维修；6、妥善处理处置污水处理过程中产生的污泥，避免造成二次污染。
1.5 设计水量、水质及出水标准1.5.1 设计水量各工艺水量的确定：根据电镀生产废水的特点及处理工艺要求，拟将废水分为六大类：含氰废水（W1）、焦磷酸废水(W2)、含镍废水(W3)、综合废水(W4)、含铬废水(W5)、除油除蜡废水（W6）等。
1、含氰废水（W1）主要来自于氰化镀银及预镀铜后的清洗废水。
预计日产生含氰废水约30m3/d。
主要污染因子为：pH、总氰化物、总铜、总银、COD Cr等；2、焦磷酸废水（W2）主要来自于电镀枪色及化学沉镍后的清洗废水。
预计日产生焦磷酸废水约20m3/d。
主要污染因子为：pH、总磷、总镍、COD Cr等；3、含镍废水(W3)主要来自于预镀镍、半光亮镍、光亮镍后的清洗废水，预计日产生含镍清洗废水20m3/d。
主要污染因子为：pH、总镍、COD Cr等；4、综合废水（W4）主要来自于酸性镀铜、酸性、活化等后的清洗废水。
预计日产生酸铜废水约50m3/d。
主要污染因子为：pH、总铜、COD Cr等；5、含铬废水（W5）主要来自于镀铬、钝化、粗化、还原后续清洗等工序废水，预计日产生含铬清洗水量约90m3/d。
主要污染因子为：pH、Cr6+、总铬等；6、除油除蜡废水（W6）主要来自于除油和碱洗工序的清洗废水，预计日产生除油除蜡清洗水量约90m3/d。
主要污染因子为：pH、COD Cr、总铁等；总水量的确定：根据上述分析，生产废水产生量Q=Σ(W1+W2+…W6)=300m3/d。
考虑到水量变化以及设计裕度(取Kz= 1.33)，设计处理日处理能力为Q max=400 m3/da，废水处理与生产同步，采用8小时单班制，则设计最大时处理能力为q e=50m3/h。
1.5.2 设计进水水质根据同类企业的情况，预计本方案进水质情况如表1-1表：1-1 进水水质单位：mg/l（pH除外）1.5.3 出水标准本项目废水经处理后排放灵江，根据有关规定，该企业的废水处理后执行《电镀污染物排放标准》（GB21900-2008）。
（原环评要求执行GB8978-1996《污水综合排放标准》，现实行新的行业标准），具体指标如表1-2：表1-2 电镀行业水污染物排放限值单位：mg/l第二章工艺设计2.1工艺选择2.1.1含氰废水（W1）含氰废水中的氰离子（CN-）能与镍、铜、铁过渡金属元素形成稳定的配位化合物（即常说的络合物），阻止了金属离子与氢氧根（OH-）的结合，因此，欲将其沉淀去除，必须先破环其络合状态。
目前，较为经济成熟的工艺为碱性氧化破氰，适宜采用的氧化剂为次氯酸钠，可将氰根（CN-）氧化为二氧化碳（CO2）和氮气（N2）。
CN- + OCl- + H2OCNO- + Cl- + H2O2CNO- + 4OH- + Cl2CO2 + N2 + 6Cl- + 2H2O 考虑到部分络合物异常稳定（如：铁氰化物等），含氰废水水量较小，本方案采用一次破氰、间歇反应的处理方式，停留时间为1天，可避免生产负荷冲击。
破氰后的废水与综合废水合并处理。
W1的处理工艺流程为：碱+氧化剂2.1.2焦磷酸废水（W2）焦磷酸废水中主要含有焦磷酸、化学镍等，常用的化学沉淀法很难将铜、镍离子去除。
采用酸性氧化的方法，先将废水调节到酸性，再投加强氧化剂将焦磷酸氧化为正磷酸，络合物被破坏，使金属离子游离出来。
其反应原理为：P2O74- + ClO- 2 PO42- + Cl-W2与W1一样，采用间歇反应的处理方式，停留时间为1天，氧化后的废水与W4合并处理。
W2的处理工艺流程为：酸＋氧化剂2.1.3含镍废水（W3）含镍废水在车间内单独收集，并通过槽边回收装置进行回收，副产品外卖，水循环利用。
当回收系统废水需要外排时，可与综合废水（W4）合并。
W3支线的处理工艺流程为：综合废水中含有大量的金属离子，在不含六价铬、氰化物及络合性物质的情况下，采用中和沉淀易使金属离子达标，但一旦有氰化物或络合物混入综合废水中，金属离子就很难达标，因此，清污分流以及W1、W2、W3各股废水的预处理都非常关键。
W4出水与W5合并，作用有二：一是综合废水（W4）沉淀的pH较高，可中和含铬废水（W5）的酸性；二是含铬废水（W5）对综合废水（W4）部分离子起稀释和二次混凝沉淀作用。
M n+＋nOH-=M(OH)n↓W4的处理工艺流程为：W1、W2、W3 碱PAC PAM含铬废水中主要含有Cr6+、Cr3+等离子，Cr6+必须先还原（药剂可选用焦亚硫酸钠）为Cr3+，然后中和沉淀而从水中去除。
其反应机理为：2Cr2O72-+ 3S2O52- + 10H+4Cr3+ + 6SO42- + 5H2OCr3+＋3OH-=Cr(OH)3↓W5支线的处理工艺流程为：2.1.6除油除蜡废水(W6)该企业除油除蜡工艺涉及到化学除油、电解除油以及超声波除油三种方式，但除油溶液的基本成分大致相同，均为碱、磷酸盐以及表面活性剂等，因此，废水中石油类物质、COD cr和磷酸盐含量较高，对排放水中相应指标的贡献值较大，需单独收集处理，以便能有效控制COD cr及磷的含量。
W6的处理工艺流程为：注：以上所有支线流程仅为废水流向，沉淀池的污泥池进入污泥浓缩池浓缩后经压滤机压滤成滤饼，安全处置（流程中已省略）2.1.7 COD cr的去除由于电镀废水生化性很差，真实B/C值不足0.2，采用生化法很难去除。
在本方案中，清污分流后COD cr含量较高的是除油除蜡废水（W6），其余废水COD cr值较低，对W6采用物化的方法将COD cr 降至200mg/l以下再与其他废水混合，混合后的废水COD cr在150mg/l 左右，采用臭氧氧化+吸附的方式可确保COD cr达标。
2.2工艺流程图注： 为废水流向， 为污泥流向2.3工艺流程说明1、含氰废水（W1）自车间自流入反应调节池1,在碱性条件下（pH ≥10.5）加入NaCLO 氧化，采用间歇处理的方式：进水－反应－排水，总停留时间为1天，可有效去除氰化配合物，处理后的废水与W2、W3、W4合并处理；2、焦磷酸废水（W2）自车间自流入反应调节池2,在酸性条件下（pH3～3.5）加入NaCLO 氧化，采用间歇处理的方式：进水－反应－排水，总停留时间为1天，可有效去除焦磷酸、化学镍等络合物，处理后的废水与W1、W3、W4合并处理；3、含镍废水（W3）在车间通过槽边回收装置进行回收，出水可回用于清洗槽，回收的副产品可产生较高的经济效益。
