停车场系统手持收费机硬件使用说明书(最新)

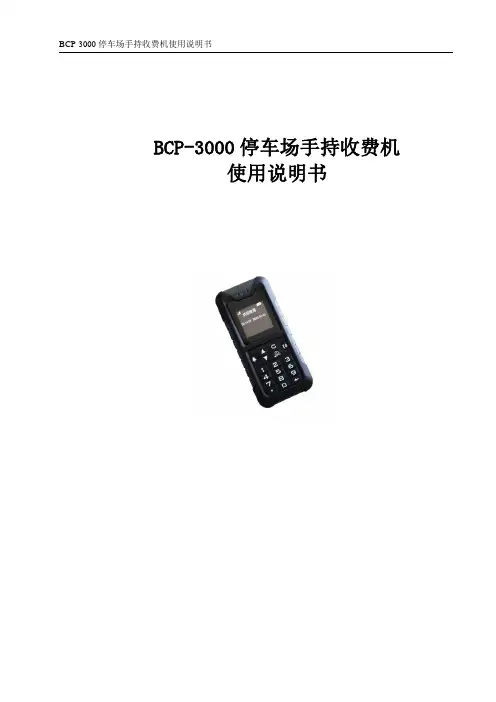

BCP-3000停车场手持收费机使用说明书目录BCP-3000停车场手持收费机 (1)使用说明书 (1)一、系统的组成 (1)二、系统主要特点简介 (1)三、系统主要性能、参数和规格 (1)3.1主要性能和技术指标 (1)3.2BCP3000规格一览表 (2)四、BCP-3000手持式收费机使用方法 (3)4.1按键使用说明 (3)4.1.1按键操作定义 (3)4.1.2功能键说明 (3)4.1.3 数字键盘说明 (3)4.2开机 (4)4.3关机 (5)4.4工作界面 (5)4.5菜单 (7)4.6离岗刷卡 (7)4.7进出场记录 (9)4.8系统信息 (9)4.9收费标准查询 (10)4.10管理员操作 (10)4.10.1 结算记录查询 (11)4.10.2 设置收费标准 (11)4.10.3 机器总计信息 (11)4.10.4 人工校时 (12)4.10.5 注册临时车卡 (12)4.10.6 注册人员卡 (13)4.10.7 结算人员卡 (14)4.11系统维护操作 (15)4.11.1 机器类型设置 (16)4.11.2 背光灯设置 (16)4.11.3 人员卡结算方式 (17)4.11.4 遥控道闸设置 (17)4.12状态栏 (18)4.13电池电量及充电 (18)4.14电池充电及充电指示灯 (18)4.15USB传输数据 (18)4.16操作流程 (18)4.16.1 开机 (18)4.16.2 关机 (19)4.16.3 上岗工作 (19)4.16.4 离岗 (19)4.16.5 车辆入场 (19)4.16.6 车辆出场 (20)五、常见错误/故障及处理办法 (23)六、使用注意事项 (24)七、随机文件及附件 (24)一、系统的组成1.手持式收费机（下文简称：手持机）入口机：入口发卡。

出口机：出口收费。

混合机：混进混出，发卡收费。

2.射频卡人员卡：上岗刷人员卡，离岗刷人员卡，管理中心结算人员卡。

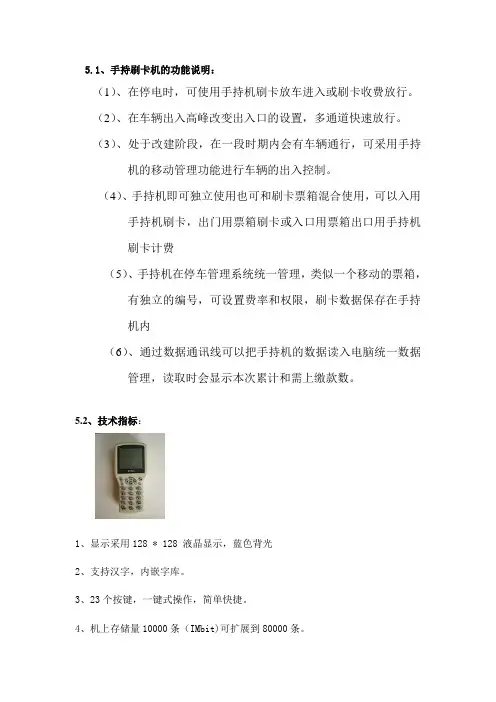

5.1、手持刷卡机的功能说明：（1）、在停电时，可使用手持机刷卡放车进入或刷卡收费放行。

（2）、在车辆出入高峰改变出入口的设置，多通道快速放行。

（3）、处于改建阶段，在一段时期内会有车辆通行，可采用手持机的移动管理功能进行车辆的出入控制。

（4）、手持机即可独立使用也可和刷卡票箱混合使用，可以入用手持机刷卡，出门用票箱刷卡或入口用票箱出口用手持机刷卡计费（5）、手持机在停车管理系统统一管理，类似一个移动的票箱，有独立的编号，可设置费率和权限，刷卡数据保存在手持机内（6）、通过数据通讯线可以把手持机的数据读入电脑统一数据管理，读取时会显示本次累计和需上缴款数。

5.2、技术指标：1、显示采用128 * 128 液晶显示，蓝色背光2、支持汉字，内嵌字库。

3、23个按键，一键式操作，简单快捷。

4、机上存储量10000条（IMbit)可扩展到80000条。

5、断电保持的时钟实时。

6、功耗由于采用智能电源管理方式，系统平均电流<10MA;峰值电流<180MA7、使用环境温度: -20℃--70℃;湿度:10%RH--98%RH8、外观尺寸 170mm*85mm*30mm。

9、内嵌低功耗MIFARE 1 读卡模块，可读写M1卡10、POS机由2节5#充电电池供电，或可以用干电池。

11、当电池电量低时有提示。

12、低功耗设计，工作时间长，自动关机，按任意键开机。

13、可连接2.4G无线通讯模块，连接网络传输数据5.3、使用说明：POS机安装电池后即可开机，可以确认键刷卡或使用功能键，如无任何操作超过30 秒自动进入关机状态，显示屏关闭，当有任何按键被按下时开机，可以继续刷卡或其它操作。

当长时间不用时取出电池。

POS开机后进入主界面：开机界面可通过POS机初始化软件更改，更改成用户需要的界面，可采用WINDOWS画图板设计128X128点的黑白图片，下载到POS机，既可成为开机界面。

按F1 键进入输入车牌界面可输入8位数字或通配符按确认返回：在入口把用户卡贴在POS机背部刷卡区，按确认键，出现刷卡界面：出现界面后写卡完毕，可移开卡，按确认键退出。

停车场手持收费机说明书产品特点1）自动读卡：卡放置手持收费机前端，手持收费机自动读卡，无需按键。

2) 确认键开屏：工作模式下，手持收费机无操作会自动黑屏休眠，请先按确认键开屏，进入工作状态。

3）小型车自动收费：小型车出场刷卡自动收费，无需按键。

4）大型车出场按键收费：大型车出场，先按大型车键，然后刷卡收费。

5）机型可设：手持收费机可设置为入口机、出口机、混合机。

6）发卡可撤销：入口发卡在设定的时间内可撤销最后一次发卡，也可屏蔽该功能。

7）出口收费在设定的时间内可修改车型重新计算费用。

8）停车卡出场到再次入场时间间隔可设。

9）出场收费可重播，可设置重播间隔时间。

10）可设置人员卡结算方式：刷人员卡上岗，离岗刷人员卡（将收费写入人员卡），管理中心结算人员卡（根据人员卡回收资金）。

11）手持收费机记录可设置为自动覆盖或必须上传才能覆盖，若需上传，有记录满时提示。

12）短鸣或长鸣一声属于成功提示；多声连续鸣叫（大于6声），表示异常请注意。

性能和技术指标显示方式：OLED真彩色128x128 。

欠压报警：当电池电压低于手持收费机工作电压（3.2V）时，会有相应电量低提示。

电池及工作参数：型号BLP1003450，标称电压3.7V，额定容量2000mAh，充电限值电压4.2V。

信息查询：可查询系统信息、记录信息和收费结算信息。

电源波动适应能力：直流电源电压在3.3V— 4.2V范围内时，手持收费机能正常工作。

性能参数记录存储容量最大3万条读卡读卡时间<0.1秒读写距离：2.5cm通讯方式USB工作温度-20℃—55℃工作湿度小于90％（+25℃）体积123mm×57mm×26mm重量170±10克按键使用说明按键操作定义按键方式分为短按和长按两种方式：短按是指按键时间小于2秒钟，正常按键（默认方式）。

长按是指按键时间大于5秒钟，启动该按键的特殊功能，快捷键。

1、停止键：遥控停止道闸，用于停止抬杆、落杆动作。

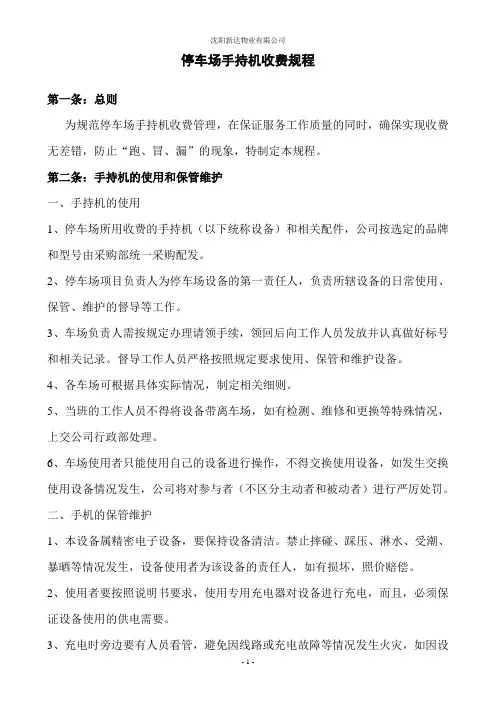

停车场手持机收费规程第一条：总则为规范停车场手持机收费管理，在保证服务工作质量的同时，确保实现收费无差错，防止“跑、冒、漏”的现象，特制定本规程。

第二条：手持机的使用和保管维护一、手持机的使用1、停车场所用收费的手持机（以下统称设备）和相关配件，公司按选定的品牌和型号由采购部统一采购配发。

2、停车场项目负责人为停车场设备的第一责任人，负责所辖设备的日常使用、保管、维护的督导等工作。

3、车场负责人需按规定办理请领手续，领回后向工作人员发放并认真做好标号和相关记录。

督导工作人员严格按照规定要求使用、保管和维护设备。

4、各车场可根据具体实际情况，制定相关细则。

5、当班的工作人员不得将设备带离车场，如有检测、维修和更换等特殊情况，上交公司行政部处理。

6、车场使用者只能使用自己的设备进行操作，不得交换使用设备，如发生交换使用设备情况发生，公司将对参与者（不区分主动者和被动者）进行严厉处罚。

二、手机的保管维护1、本设备属精密电子设备，要保持设备清洁。

禁止摔碰、踩压、淋水、受潮、暴晒等情况发生，设备使用者为该设备的责任人，如有损坏，照价赔偿。

2、使用者要按照说明书要求，使用专用充电器对设备进行充电，而且，必须保证设备使用的供电需要。

3、充电时旁边要有人员看管，避免因线路或充电故障等情况发生火灾，如因设备出现故障等情况而不能使用，使用人员和非指定人员不得私自调试或拆卸，应由负责人统一上报公司处理，然后，车场负责人立刻启用备用机进行收费，不得延误。

4、设备及其配件都有一定的使用期限，使用期限内的非正常损坏，公司将按照相关规定，对使用者和所在停车场进行扣减绩效考核分的处罚。

5、车场负责人对设备和配件的领用和发放，要认真记录并按期上报公司。

使用人员岗位变动时，设备的交接记录为重点交接内容。

第三条：收费操作1、设备使用者要严格按照公司要求，对所停车辆进行收费操作，遇特殊情况不能正常收费时，设备仍须正常操作。

2、设备使用者、收费管理人员、车场负责人，须按公司财务的收费款项收缴流程进行缴费收费，认真填写相关单据表格并确认签字。

分：H4
日：H2
秒：H5
ENT 键改变数字位，INC 键改变数字位的值
ESC
F3-8
INC
ESC
F4
INC ESC
F5
INC ESC
F6
INC
返回 F0
ESC ENT
INC 设置 ON/OFF
ENT
ESC 年设置
ESC ENT 月设置
ESC ENT 日设置
ESC ENT 时设置
ESC ENT 分设置
-4-
2）ESC 键（撤销键或退出键） 该按键主要用于退出系统菜单设置或退回前一操作界面
3）INC 键（加 1 键） 该键主要对要修改数据位的数值进行加 1 操作，或菜单选项递增 4）DEC 键（减 1 键）
该键主要对要修改数据位的数值进行减 1 操作，或菜单选项递减 5）LEFT 键（光标左移键）
esc
号
卡编号
esc
查询未发行 显示”Err”
enter enter
返回F0 返回F0 返回F1 返回F1
dec inc
enter
F2-0 退卡
enter
enter 闪烁显示 “00000000”
读卡删除成功
显示”Suc”
返回F2
esc
F2
esc
挂失或退卡
dec inc
INC/DEC选择数字， LEFT/RIGHT移动数字位
enter 设置状态
enter
esc “见框1” 显示设置
状态
enter(保存)
返回F4
dec inc
“清空记录及用户信息”
dec inc
F4-2 系统初始化 esc
enter

手持收费机说明书手持机消费时（普通方式、固定方式），均需先放卡再按“OK”键才能结算。

P机窗口显示说明一、POS一、操作错 ：读卡错或打卡后未扣款，当卡片在感应内显示到卡中金额后未打卡拿开或打卡不成功时拿开卡片均出现此现象并且伴有“嘟”、“嘟”的报警声。

消费 ： 系统处于普通消费方式下，金额需手工输入并按结算。

固定 ： 系统处于固定金额(固定金额可通过软件设置，也可通过人工设定)方式下。

金额 ： 消费金额显示时小数位（后两位）显示相对小一些。

超过限制：当消费金额大于“最大消费限制额”时会有“超过限制”的提示。

输入密码：做一些设置功能时会有此提示；当日消费额超过软件中人员类别所规定的日限额时也会有此提示。

二、按键说明OK：确认键。

普通消费时，先按金额再按此键后结算；固定消费时，按此键后结算。

F1：设置功能键。

F2：快捷方式功能键。

R ：余额查询键。

放卡后按此键可查询该卡中的余额。

C ：清除键。

+/-：电源开/关。

三、设置机号机号设置：按 “F1”，输入密码“1278”，再按“85”，接着按下机号（如：001，002....）即可。

手持机机号小于200号。

四、初始化手持机初始化手持机：按“F1”，输入密码“1278”后，将系统卡（收费软件中制作）靠近感应区，再输入“87”，当操作成功时将会显示“操作成功”并伴有“嘟”的一声，将收费机关闭并重新开机即可。

初始化会使手持机中的数据(未被收集到电脑中的消费数据)丢失。

五、功能键说明1、“F2”+“数字键”为快捷方式“F2”+“0”查看时钟：用户可以通过此项功能来查看日期和时间。

“F2”+“2” 查看手持机中未被收集的消费数据（消费人次、消费金额）。

“F2”+“3” 在消费错误时用来撤消收费金额（该消费后并无其他人员消费时）。

按"F2"再按"3 "键，即可将卡中数据恢复，再重新操作。

“F2”+“7” 查看IC卡片最后一笔消费记录。

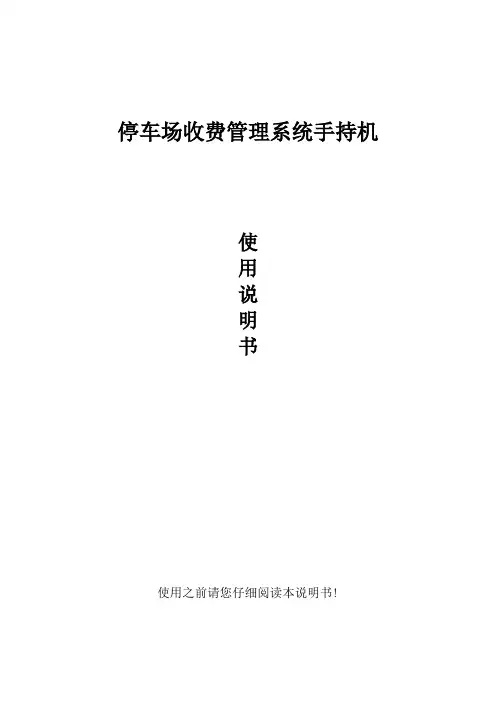

停车场收费管理系统手持机使用说明书使用之前请您仔细阅读本说明书!目录一、产品功能及技术参数 (2)1、产品介绍 (2)2、设备外观 (3)3、产品特点 (3)4、技术参数 (3)5、键盘功能 (3)6、使用卡类 (4)用户卡： (4)二、硬件使用说明 (4)1、首次开机设置 (4)2、机号设置 (4)3、持卡收费 (4)4、收费模式设置 (5)5、收费方式标准 (5)6、其他设置 (5)三、状态查询 (5)四、参数设定 (5)五、设备维护和常见故障处理 (6)注意事项：尊敬的用户，在使用本设备前，敬请阅读以下注意事项：1、在使用初始化功能时，先确认手持机内是否仍有数据，否则先将数据采集。

2、经常保持消费清洁，防止水、油烟、灰尘、腐蚀性气体等侵入机内，以免影响机器的正常工作。

3、机壳表面沾有污垢和灰尘时，用干燥的细布檫干净即可，不得使用清洁液及其它化学溶剂，以免腐蚀机壳表面和流入机内损坏元器件。

若本机发生故障，非专业人员不要打开机器，应及时与当地经销商或直接与我公司联系一、产品功能及技术参数1、产品介绍非接触IC卡停车场系统手持收费机是我司顺应该行业发展而研发出来的高新产品，该产品采用目前最先进的非接触IC卡刷卡方式，收费时只需在感应区的有效距离内出示卡片，便可完成停车场系统收费，既方便车主停车消费，又方便管理人员统计和管理收费情况，实现了停车场收费数据采集、数据统计和信息查询过程自动化。

停车场手持收费机采用高容量锂电池供电，方便携带，收费员随时随地可实现收费，同时该设备在停电的情况下，都可以实现停车场收费系统收费，减少因停电不能收费而带来的损失，收费数据都可以通过电脑提取，方便实用，该设备广泛用于停车场收费系统中。

2、设备外观3、产品特点➢操作简单、快捷。

液晶显示屏，操作人员和用户可同时查看显示内容，直观明了。

➢存储容量大，方便用户存储各种数据。

➢连接电脑时由系统软件设置日期、时间，并且可以代替发卡器发行卡片，可以提取收费数据；不连接电脑时可以设置机号，出入口收费模式。

综合操作手册感谢您使用本公司产品，为充分发挥本产品的优良性能，请您在使用之前详细阅读本手册。

系统组成 (5)手持机主要功能 (5)手持机技术指标 (6)使用注意事项 (7)确认包装物 (8)手持机使用方法 (9)(一) 开机 (9)(一) 关机 (9)(二) 车辆进入发卡 (9)(三) 车辆离开结算 (11)(四) 菜单功能操作及说明 (12)5.1. 刷卡上班 (12)5.2. 下班取款 (12)5.3．查询记录 (13)5.3.1查询进入车辆 (13)5.3.2 查询离开车辆 (13)5.3.3 查询收费金额 (13)5.3.4 最近一笔收费 (14)5.3.5 查询刷卡总数 (14)5.4 系统设置 (14)5.4.1 按键音设置 (14)5.4.2 背光亮度设置 (14)5.4.3 背光时间设置 (14)5.4.4 对比度调节 (15)5.5 刷系统管理卡 (15)5.6 输入系统密令 (15)5.7 校正系统时间 (15)5.8 注册IC卡 (15)5.8.1 注册临时卡 (15)5.8.2 注册内部卡 (16)5.8.3 注册包月卡 (16)5.8.4 注册储值卡 (17)5.8.5 注册按次卡 (17)5.8.6 注册财务卡 (18)5.8.7 注册管理卡 (18)5.9 IC卡管理 (18)5.9.1 IC卡挂失 (18)5.9.2 IC卡恢复 (19)5.9.3 IC卡全部恢复 (19)5.10 内部卡有效时间 (19)5.11 清财务卡金额 (19)5.12 清除进出车记录 (19)5.13 系统初始化 (19)5.14 取系统存储卡 (19)5.15 修改系统密令 (19)5.16 验卡功能 (20)(五) 换岗说明 (20)(六)SD卡内文件说明 (20)(七) 进出车记录Excel操作 (26)(八) 常见收费规则举例 (27)(九) BUG以及固件更新 (31)(十) 常见问题及解决办法 (32)系统组成1、手持式车辆管理机2、感应IC卡a)管理卡：执行手持机管理功能b)财务卡：员工卡、上下班、收费金额管理c)临时卡：一车一卡，进口发卡，出口收卡收费d)内部卡：任意出入，可设置所有内部卡有效时间e)储值卡：卡内可预充入金额f)包月卡：按月进行收费g)按次卡：按进出车的次数进行收费；3、道闸机（手动或者电动）4、可选附属设备a)道闸无线控制器b)车辆检测器c)无线室外语音LED显示机d)无线微型打印机手持机主要功能1．进入车辆发卡，向卡内写入车牌号及时间；2．车辆离开收卡，读取卡内数据，自动计算停车时间及收费金额；3．手持机能识别和处理下列各类感应卡；大车卡、中车卡、小车卡、超大车卡、特种车卡、会员车卡、临时卡、内部卡、包月卡、储值卡、按次卡、财务卡、管理卡；4．设置五种以上收费标准；大车标准、中车标准、小车标准、超大车标准、特种车标准；5．多种现金回收管理模式；财务卡方式，现场收缴方式，现场打印方式；6．手持机数据上传方式：SD卡存储，能够用读卡器直接读写（必须通过密码或管理卡方可操作）；7．查询收费情况：收费笔数，收费总金额，收费时间；8．查询刷卡情况：可查询刷卡总数，进车卡总数，出车卡总数；9．查询车辆情况：依据车牌号查询出车辆进出时间及金额，逐一翻阅查车辆进出时间及金额；10．查询财务卡内金额；11．信息资料清除（必须通过密码或管理卡方可操作）；12．金额数据清除（必须通过密码或管理卡方可操作）；13．笔数数据清除，财务卡内金额数据清除（必须通过密码或管理卡方可操作）；14．校正系统时钟（必须通过密码或管理卡方可操作）；15．省车牌号汉字（必须通过密码或管理卡方可操作）；16．手持机省电设置；17．手持机只用于登记进入车辆，（即只能刷进车卡）18．手持机只用于离开车辆收费，（即只能刷出车卡）19．手持机编号20．手持机是否启动无线遥控功能21．手持机是否启动语音功能22．设置手持机是否启动打印功能23．简单快捷的设置各种车辆收费标准；24．设置手持机背光自动关闭时间；设置背光灯亮度；调节对比度；25．感应卡挂失；将丢失的卡作废，使手持机不能对该卡进行操作；26．感应卡恢复；将重新找回的丢失卡内数据清空并将其变成进车卡；27．感应卡全部恢复：一次性将挂失区内所有的被删除的感应卡全部恢复；28．手持机能注册临时卡，内部卡，储值卡，按次卡，包月卡，财务卡，管理卡29．打印某一辆车进车时间登记清单（遥控微型打印机）30．打印某一辆车收费清单（遥控微型打印机）31．打印某一收费员工收费总清单（遥控微型打印机）32．生成办公软件EXCEL格式报表33. 值班员上下班刷卡缴费手持机技术指标微处理器：32位单片机；ARM 32bitRISC,72MHZ内存：最高2GB，标配：256M。

备注：可实现在入口的手持机刷卡，在出口的手持机 扣费。
支持GPRS和USB通讯，GP连接电脑服务端，可自动上 传消费数据，已经上传过的数据不会重复上传。还可以通 过GPRS和USB下载参数、采集数据、校对时间、设置黑 名单、格式化内存、更改终端号等。
格设置界面
山西太原停车场消费价格设置界 面
32位停车场功能对比 位停车场功能对比
GPRS通信条件： 电脑连接上互联网 移动的手机卡（开通GPRS） 固定的域名或者IP地址 路由器（可选）
两种不同的消费钱包： 两种不同的消费钱包：现金和次数
支持两种不同的消费钱包：1.现金；2.次数。 功能1：消费时先扣次数再扣现金，扣次有条件—— 只有充值的月份和手持机时间的月份相同才会扣次；每次 消费扣1次。 功能2：可以分两次刷卡扣费：消费时如果卡片现金 钱包的余额不足，会先扣完该卡片的余额，这时可以再拿 另外的卡片去刷没有扣完的钱。 备注： 备注：刷第二张用户卡付费时同样只扣现金钱包的金 额，即使卡上的次数钱包还有次数。
实物图
实物图
标准版停车场管理系统主要功能
停车场管理系统
包含3个安装包， (包含3个安装包， 使用Oracle数据库) 使用Oracle数据库) Oracle数据库
Web服务端 Web服务端
GPRS服务端 GPRS服务端
发卡充值端
参数设置
报表查询
GPRS采集数据 下载参数 . . .
发卡、充值
USB采集数据 下载参数 . . .
支持U盘升级 支持 盘升级
使用U盘升级十分方便，关机后连接上U盘， 然后开机，等待升级成功后拨出U盘，重新开 机即可。
基本参数
使用扇区：3个扇区 显示方式： LCD显示（黑白颜色） 工作电压：DC8.2V 通讯接口：GPRS、USB 工作模式：单机方式 数据容量：259840条明细数据 发卡容量：9188万张 黑名单： 9188万个 适用卡类：Mifare 1系列卡，可扩展CPU卡

停车场收费管理系统手持机使用说明书使用之前请您仔细阅读本说明书!目录一、产品功能及技术参数 (2)1、产品介绍 (2)2、设备外观 (3)3、产品特点 (3)4、技术参数 (3)5、键盘功能 (3)6、使用卡类 (4)用户卡： (4)二、硬件使用说明 (4)1、首次开机设置 (4)2、机号设置 (4)3、持卡收费 (4)4、收费模式设置 (5)5、收费方式标准 (5)6、其他设置 (5)三、状态查询 (5)四、参数设定 (5)五、设备维护和常见故障处理 (6)注意事项：尊敬的用户，在使用本设备前，敬请阅读以下注意事项：1、在使用初始化功能时，先确认手持机内是否仍有数据，否则先将数据采集。

2、经常保持消费清洁，防止水、油烟、灰尘、腐蚀性气体等侵入机内，以免影响机器的正常工作。

3、机壳表面沾有污垢和灰尘时，用干燥的细布檫干净即可，不得使用清洁液及其它化学溶剂，以免腐蚀机壳表面和流入机内损坏元器件。

若本机发生故障，非专业人员不要打开机器，应及时与当地经销商或直接与我公司联系一、产品功能及技术参数1、产品介绍非接触IC卡停车场系统手持收费机是我司顺应该行业发展而研发出来的高新产品，该产品采用目前最先进的非接触IC卡刷卡方式，收费时只需在感应区的有效距离内出示卡片，便可完成停车场系统收费，既方便车主停车消费，又方便管理人员统计和管理收费情况，实现了停车场收费数据采集、数据统计和信息查询过程自动化。

停车场手持收费机采用高容量锂电池供电，方便携带，收费员随时随地可实现收费，同时该设备在停电的情况下，都可以实现停车场收费系统收费，减少因停电不能收费而带来的损失，收费数据都可以通过电脑提取，方便实用，该设备广泛用于停车场收费系统中。

2、设备外观3、产品特点操作简单、快捷。

液晶显示屏，操作人员和用户可同时查看显示内容，直观明了。

存储容量大，方便用户存储各种数据。

连接电脑时由系统软件设置日期、时间，并且可以代替发卡器发行卡片，可以提取收费数据；不连接电脑时可以设置机号，出入口收费模式。

手持收费机控制道闸抬杆落杆设置说明1手持机按键说明
2打开手持收费机的菜单，选择6 系统维护操作，输入密码，按确认键
3打开4遥控道闸设置
4这个是需要选择道闸遥控的密码，这个密码需要根据现场的道闸主板的密码焊接来设置。

（A）输入8位道闸地址编号，按确认键，进入遥控道闸启用界面
（B）按向下键选中“确定”，按确认键，进入道闸设置确认界面
（C）确认道闸设置正确，按确认键，启用遥控道闸功能成功，重启手持机后生效。

一型道闸绿色主板拨码
道闸主板拨码开关ON（向上）代表手持收费机遥控道闸设置1-VCC，OFF（向下）代表手持收费机遥控道闸设置2-空；由于手持收费机遥控道闸设置输入8位A0-A7道闸地址编号。

道闸主板“无线地址”拨码开关右端向左8位（1～8无线地址位）对应手持收费机前8位。

二型道闸主板
道闸主板拨码开关ON（向上）代表手持收费机遥控道闸设置1-VCC，OFF（向下）代表手持收费机遥控道闸设置2-空；由于手持收费机遥控道闸设置输入8位A0-A7道闸地址编号，而（二型）道闸只有三位无线地址，不足八位的都补“2-空”。

道闸主板“无线地址”拨码开关右端向左3位（1～3无线地址位）对应手持收费机前三位，后五位都用“2-空”代替。

一型道闸蓝色主板
面对道闸主板方向，有3排焊接点
焊接上中2个点密码是0，焊接中下2个点密码1，无焊接点密码是2 所以上边主板密码从左往右是 22202121
所以下边主板密码从左往右是 22222201
一型道闸绿色主板，焊接的遥控接收板：。

手持收费机控制道闸抬杆落杆设置说明1手持机按键说明
2打开手持收费机的菜单，选择6 系统维护操作，输入密码，按确认键
3打开4遥控道闸设置
4这个是需要选择道闸遥控的密码，这个密码需要根据现场的道闸主板的密码焊接来设置。

（A）输入8位道闸地址编号（如下图A），按确认键，进入遥控道闸启用界面
（B）按向下键选中“确定”，按确认键，进入道闸设置确认界面
（C）确认道闸设置正确，按确认键，启用遥控道闸功能成功，重启手持机后生效。

道闸主板遥控拨码
道闸主板拨码开关ON（向上）代表手持收费机遥控道闸设置1-VCC，OFF（向下）代表手持收费机遥控道闸设置2-空；由于手持收费机遥控道闸设置输入8位A0-A7道闸地址编号，而道闸遥控拨码只有三位地址，不足八位的都补“2-空”。

道闸主板“无线地址”拨码开关右端向左3位（1～3无线地址位）对应手持收费机前三位，后五位都用“2-空”代替。

停车场手持机（收费宝）操作指南目录登录 (1)查找缴费车辆 (1)收费 (4)收费记录 (7)黑名单管理 (7)用户管理 (8)- 2 -1 登录手持单兵设备上安装停车场收费宝APP ，安装完成后单兵设备界面上会有收费宝的图标“收费宝”如下图所示。

APP 皮肤会随着BS 端发生改变。

点击图标进入登录界面，首先要进行客户端的配置。

点击图标进入服务器设置页面，输入停车场系统所在平台的IP 和端口号，保存信息。

返回到用户登录界面，输入用户名和密码，即可登录收费宝平台。

说明：登录收费宝APP 的用户名和密码，可在基础应用-用户管理中添加和修改。

查找缴费车辆单兵APP 可通过扫描车牌、输入车牌号、按停车时间和无车牌来确认缴费车辆。

登录后界面展示为“扫描车牌”。

如下图：点击扫描车牌可进行车牌扫描，然后弹出选择车辆类型界面，如下图：23也可点击手动输入车牌进行模糊匹配，如果匹配不到相应车牌，弹出提示信息。

如下图：还可在首页点击停车时间，可进入按停车时间确认缴费车辆页面。

4若停车时间段内没有车辆记录，如下收费扫描车牌成功后弹出收费界面，可确认收费信息，选择支付方式以及是否使用优惠券，优惠券支持扫描和手动输入。

如下图：5现金支付，微信以及支付宝扫码支付如下图：当开启账单取整功能时：6说明：取整是收费金额小数位小于0.5元的向下取整，大于等于0.5元取0.5。

点击收费规则可以查看收费规则详情，如下图：支付方式可以是微信、支付宝和现金，支持扫码支付，支付完成会提示离场时限。

7收费记录点击首页右上角图标进入收费记录查询页面，可按收费时间和收费类型过滤停车场收费记录。

黑名单管理登录用户具有黑名单管理权限，点击首页右上角图标可以进入黑名单管8理，黑名单管理可添加、修改、删除黑名单。

添加分为车牌和卡号方式添加，修改和删除可对平台所有黑名单进行操作。

如果不配置开始结束时间，车辆会一直为黑名单，如果配置开始结束时间，则在时间段内为黑名单。

一．系统概述我司的智能停车收费管理系统由硬件和软件系统两大部分组成。

停车场收费管理系统运用感应式智能卡技术和电脑软件配备停车场设备而成，具有较高的性能价格比，系统具备完善的收费管理措施，，达到让客户使用更方便，更具有人性化。

充分体现出现代化停车场车辆收费的公正、合理及准确，为经营单位带来很好的效益。

同时，实现了多段式产品的智能化，提升了产品的技术含量，为树立公司民族品牌，起到广泛的宣传效果。

本系统的主要特点：①系统实用性强共有长租卡、临时卡、非接触IC卡等几种类型，兼容羊城通（广州地区）满足不同层次的需要。

②自动化程度高车位自动检测，数据库实时更新车位变化。

③智能化的图象对比系统实现入口无人值守，有效遏止偷盗车辆行为。

④严密的收费嵇核管理采用防人为修改收费数据及多级控制设计，杜绝收费失误与作弊。

⑤数据统计与信息查询车位指示牌能自动显示出车场空、实情况；系统能显示并打印多种报表资料。

⑥先进的安全、稳定、可靠性设计保证系统在恶劣环境下24小时连续运转，进行防砸车设计，确保正常车辆安全通行。

⑦科学的诱导系统先进的诱导系统通过语音提示，结合路标指示牌可以引导车主安全、快速停车。

⑧先进的查询装置在茫茫的车海中，只要在查询装置前刷一次卡，就能清楚的告诉目前你处的位置，你的车是停在何处。

⑨具有使用更方便，更具有人性化。

灵活的选配方案，IC卡、触摸与传统操作屏相结合的投入使用。

⑩全天候的监控、远距离查询系统在Intetnet网上监控车场情况，并可预约、查询停车位。

二．系统主要硬件配置及功能a.上位机——个人电脑◆基于WindowsNT4.0或Windows2000操作系统；◆双串口；◆P2/64M以上。

b.手动操作台◆控制闸机升、降、停；◆可供有线控制，遥控。

c.读卡器◆通信接口：符合RS-232/485 维根26标准；◆电源：DC12V；◆读写速度：0.1秒；◆感应距离：8-15cm，80-100cm，2-6m；◆支持羊城通收费；◆兼容HID、MOTOROLA等标准的读卡器。
