自助缴费机使用说明书-智能停车场收费管理系统

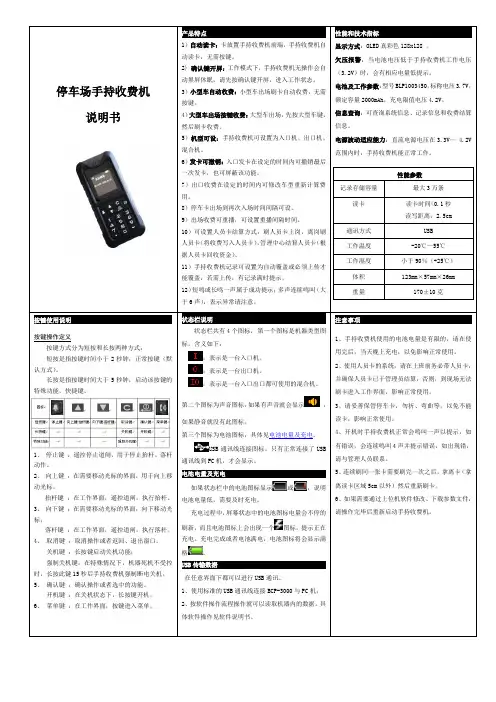

停车场手持收费机说明书产品特点1）自动读卡：卡放置手持收费机前端，手持收费机自动读卡，无需按键。

2) 确认键开屏：工作模式下，手持收费机无操作会自动黑屏休眠，请先按确认键开屏，进入工作状态。

3）小型车自动收费：小型车出场刷卡自动收费，无需按键。

4）大型车出场按键收费：大型车出场，先按大型车键，然后刷卡收费。

5）机型可设：手持收费机可设置为入口机、出口机、混合机。

6）发卡可撤销：入口发卡在设定的时间内可撤销最后一次发卡，也可屏蔽该功能。

7）出口收费在设定的时间内可修改车型重新计算费用。

8）停车卡出场到再次入场时间间隔可设。

9）出场收费可重播，可设置重播间隔时间。

10）可设置人员卡结算方式：刷人员卡上岗，离岗刷人员卡（将收费写入人员卡），管理中心结算人员卡（根据人员卡回收资金）。

11）手持收费机记录可设置为自动覆盖或必须上传才能覆盖，若需上传，有记录满时提示。

12）短鸣或长鸣一声属于成功提示；多声连续鸣叫（大于6声），表示异常请注意。

性能和技术指标显示方式：OLED真彩色128x128 。

欠压报警：当电池电压低于手持收费机工作电压（3.2V）时，会有相应电量低提示。

电池及工作参数：型号BLP1003450，标称电压3.7V，额定容量2000mAh，充电限值电压4.2V。

信息查询：可查询系统信息、记录信息和收费结算信息。

电源波动适应能力：直流电源电压在3.3V— 4.2V范围内时，手持收费机能正常工作。

性能参数记录存储容量最大3万条读卡读卡时间<0.1秒读写距离：2.5cm通讯方式USB工作温度-20℃—55℃工作湿度小于90％（+25℃）体积123mm×57mm×26mm重量170±10克按键使用说明按键操作定义按键方式分为短按和长按两种方式：短按是指按键时间小于2秒钟，正常按键（默认方式）。

长按是指按键时间大于5秒钟，启动该按键的特殊功能，快捷键。

1、停止键：遥控停止道闸，用于停止抬杆、落杆动作。

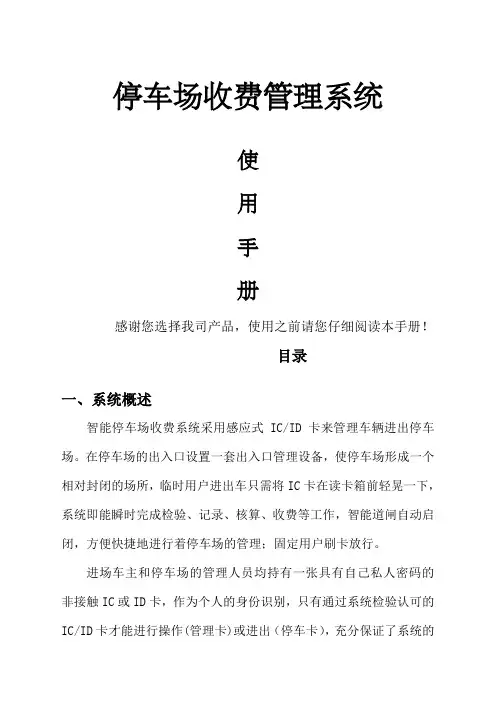

停车场收费管理系统使用手册感谢您选择我司产品，使用之前请您仔细阅读本手册！目录一、系统概述智能停车场收费系统采用感应式IC/ID卡来管理车辆进出停车场。

在停车场的出入口设置一套出入口管理设备，使停车场形成一个相对封闭的场所，临时用户进出车只需将IC卡在读卡箱前轻晃一下，系统即能瞬时完成检验、记录、核算、收费等工作，智能道闸自动启闭，方便快捷地进行着停车场的管理；固定用户刷卡放行。

进场车主和停车场的管理人员均持有一张具有自己私人密码的非接触IC或ID卡，作为个人的身份识别，只有通过系统检验认可的IC/ID卡才能进行操作(管理卡)或进出（停车卡），充分保证了系统的安全性、保密性，有效地防止车辆失窃，免除车主后顾之忧。

管理卡分级发行、确定权限，以杜绝管理人员作弊。

任何一张管理卡持有者上机操作前均要凭卡进行操作登记。

对出口值班员来讲，操作登记完毕后则可进入收费管理，期间该出口所有收费均自动记入该值班员名下并存入电脑数据库。

由于值班员持操作卡受权限限制，不能进入系统中更高的软件菜单项，所以对电脑所记录的数据无法干涉；上级管理者可以凭卡随时查询，核对或打印一个值班段或任何一段时间乃至整个停车场的工作记录。

这样就从根本上杜绝了停车费用流失和财务统计的失误，同时系统自动运行，进出车辆自动拍照，实现图像对比，杜绝了人情车、霸王车造成的经济损失，又增加车辆管理的安全性。

停车卡可根据需求不同，分别发行月租卡、储值卡、特种卡（免费卡）和时租卡（临时卡）四种类型的卡：月租卡和特种卡以时间为限额；储值卡以余额为限额；临时卡随到随取，简捷方便；另外月租卡与储值卡实行预交费用，使车场管理简明、主动。

系统支持三种车类的不同收费方式，以满足按车类分别收费的要求。

电脑自动计时、计费，特殊卡、月卡自动识别，临时卡人工收取现金，服务快捷高效，电脑显示屏及收费显示屏同时显示停车时间与应收费用，卡上余额或有效期限，收费透明度高，票箱显示屏还提示指导住户使用停车场，并以文明语言问候致意，使住户心情舒畅，以吸引更多使用者，提高使用效益。

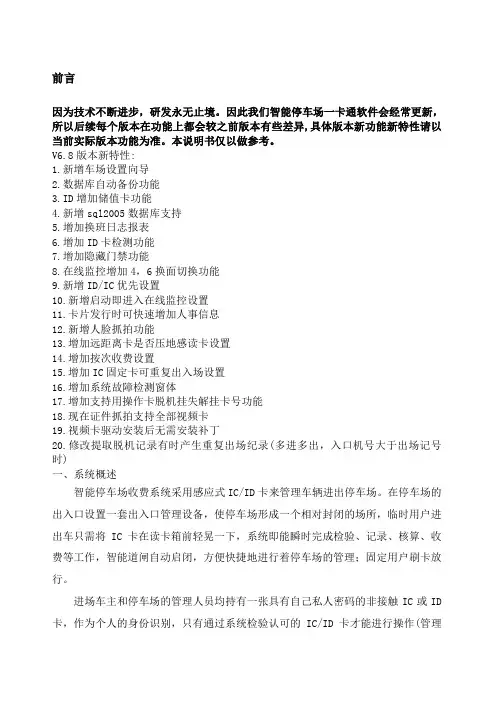

前言因为技术不断进步，研发永无止境。

因此我们智能停车场一卡通软件会经常更新，所以后续每个版本在功能上都会较之前版本有些差异,具体版本新功能新特性请以当前实际版本功能为准。

本说明书仅以做参考。

V6.8版本新特性:1.新增车场设置向导2.数据库自动备份功能3.ID增加储值卡功能4.新增sql2005数据库支持5.增加换班日志报表6.增加ID卡检测功能7.增加隐藏门禁功能8.在线监控增加4，6换面切换功能9.新增ID/IC优先设置10.新增启动即进入在线监控设置11.卡片发行时可快速增加人事信息12.新增人脸抓拍功能13.增加远距离卡是否压地感读卡设置14.增加按次收费设置15.增加IC固定卡可重复出入场设置16.增加系统故障检测窗体17.增加支持用操作卡脱机挂失解挂卡号功能18.现在证件抓拍支持全部视频卡19.视频卡驱动安装后无需安装补丁20.修改提取脱机记录有时产生重复出场纪录(多进多出，入口机号大于出场记号时)一、系统概述智能停车场收费系统采用感应式IC/ID卡来管理车辆进出停车场。

在停车场的出入口设置一套出入口管理设备，使停车场形成一个相对封闭的场所，临时用户进出车只需将IC卡在读卡箱前轻晃一下，系统即能瞬时完成检验、记录、核算、收费等工作，智能道闸自动启闭，方便快捷地进行着停车场的管理；固定用户刷卡放行。

进场车主和停车场的管理人员均持有一张具有自己私人密码的非接触IC或ID 卡，作为个人的身份识别，只有通过系统检验认可的IC/ID卡才能进行操作(管理卡)或进出（停车卡），充分保证了系统的安全性、保密性，有效地防止车辆失窃，免除车主后顾之忧。

管理卡分级发行、确定权限，以杜绝管理人员作弊。

任何一张管理卡持有者上机操作前均要凭卡进行操作登记。

对出口值班员来讲，操作登记完毕后则可进入收费管理，期间该出口所有收费均自动记入该值班员名下并存入电脑数据库。

由于值班员持操作卡受权限限制，不能进入系统中更高的软件菜单项，所以对电脑所记录的数据无法干涉；上级管理者可以凭卡随时查询，核对或打印一个值班段或任何一段时间乃至整个停车场的工作记录。

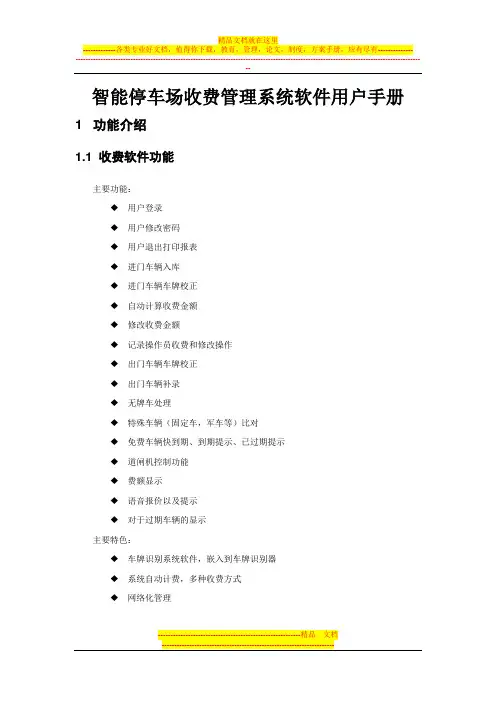

智能停车场收费管理系统软件用户手册1 功能介绍1.1 收费软件功能主要功能：◆用户登录◆用户修改密码◆用户退出打印报表◆进门车辆入库◆进门车辆车牌校正◆自动计算收费金额◆修改收费金额◆记录操作员收费和修改操作◆出门车辆车牌校正◆出门车辆补录◆无牌车处理◆特殊车辆（固定车，军车等）比对◆免费车辆快到期、到期提示、已过期提示◆道闸机控制功能◆费额显示◆语音报价以及提示◆对于过期车辆的显示主要特色：◆车牌识别系统软件，嵌入到车牌识别器◆系统自动计费，多种收费方式◆网络化管理1.2 收费管理软件功能主要功能：◆用户登录◆操作员管理◆固定车辆管理◆查询通行车辆信息◆查看库存车辆◆查看日志◆免费车辆类型设置◆制作报表◆远程监控2 项目介绍2.1 项目概述智能停车场管理系统由收费管理子系统和中心管理子系统等两个子系统构成.根据停车场的规模,并且结合用户的需求,以上两个子系统可以单机模式运行,也可以网络化。

2.2 项目运行的环境2.2.1 机器配置客户端配置：●IPC：PIIII—CPU1.0G以上，512MRAM以上，80GHD以上●标准的RS—232接口根据实际情况接多少路●操作系统一般应用WINDOWS2000 Professional以上操作系统。

●数据存储方式采用SQL SERVER2005以上数据库服务器配置：●IPC：Intel P4 Xeon—CPU2。

0G以上,512MRAM以上，80GHD以上●服务器操作系统采用WINDOWS2000 SERVER以上操作系统。

●数据库采用SQL SERVER 2005以上数据库。

2.2.2 外围设备车牌数据采集相关设备：I/O卡:多串口卡：栏杆机:LED显示屏：2.2.3数据传输智能停车场系统的主要组成部分。

一般停车场主要在出口处理所有数据，考虑到入口和出口节点与管理端距离较远，所以选用多模光缆作为数据传输介质。

该数据传输由100M以太网光纤收发器、6芯多模光缆和视频光端机组成。

智能停车场系统安装使用说明书第2页共11页感谢您购买及使用停车场管理系统产品！请您在安装使用前仔细阅读本说明，并严格按照有关说明进行正确安装。

停车场为系统产品，严格及规范的施工、布线和安装是保证您的系统良好运转的前提。

相关产品应用场所➢标准停车场管理系统――多数应用于小区、商场及相类似的收费型停车场。

➢远距离停车场管理系统――多数应用于东北寒冷天气或政府机关等高等场所。

感应距离可达10米。

➢中距离停车场管理系统――多数应用于小区等场所。

感应距离可达1米➢简易型停车场管理系统――应用于一般场所。

不自动发卡，无图像。

感应距离10CM➢不联网停车场管理系统――应用于一般不收费场所。

只做刷卡起杆。

温馨提示：当您收到停车场管理系统不太适合您的场所时您可以更换可升级，在安装过程中敬请工程商和系统集成商要按要求选择合适的辅助器材，同时在施工和安装过程中要严格按照有关说明书和施工规范进行操作。

目录第一章系统功能简介 (4)第二章产品验收 (5)第三章产品调试 (5)第四章控制器简易操作说明书 (6)第五章设备布线图 (7)第六章设备接线图 (8)第七章工程注意事项介 (9)第八章相关问题的解答 (10)第九章安全注意事项 (12)第3页共11页第一章系统功能简介现代化停车场车辆收费及设备自动化管理我们统称停车管理系统，该系统是将机械、电子计算机和自控设备以及智能IC/ID卡技术有机的结合起来，通过电脑管理可实现车辆出入管理、数据自动存储、图像对比等功能，并且该系统可实现脱机运行，在电脑出现故障的情况下仍可保证车辆的正常进出，是现代化企业管理的理想设施。

我公司研制开发的智能感应式IC/ID卡停车场管理系统在目前处于国际领先水平，广泛应用于智能大厦、小区物业、商场、机关单位等场所。

图1其基本的功能包括：全自动计算收费金额，特大数字及中英文收费显示屏，图像对比功能，更有效的保障车辆安全，杜绝盗车的隐患。

多种不同类型的计费方式：可实现按次收费、按时收费、按月收费以及年度缴费等收费方式；时租卡付款后，限时离场设定（中央收费时），同时将付款时间、日期、金额之数据写入软件中；定期卡或贵宾卡可分为月卡、季卡、年卡以及永久性使用；定期卡或贵宾卡在发卡时，可写上卡号、系统编号、授权出入口、有效起止日期及卡类等；定期卡或贵宾卡的挂失与解挂功能；卡片防止重复使用；车库储车记录；防砸车功能：当车辆处于道闸的正下方时，地感线圈检测到车辆存在，道闸将不会落下，直至车辆全部驶离其正下方；第4页共11页第二章产品验收一、验收货物1、收到货物时请按发货单的件数对照收到的货物，并查看有无在运输过程中由于碰撞而发生的产品损坏等问题，如发现有问题请及时与货运公司或我公司联系。

一．系统概述我司的智能停车收费管理系统由硬件和软件系统两大部分组成。

停车场收费管理系统运用感应式智能卡技术和电脑软件配备停车场设备而成，具有较高的性能价格比，系统具备完善的收费管理措施，，达到让客户使用更方便，更具有人性化。

充分体现出现代化停车场车辆收费的公正、合理及准确，为经营单位带来很好的效益。

同时，实现了多段式产品的智能化，提升了产品的技术含量，为树立公司民族品牌，起到广泛的宣传效果。

本系统的主要特点：①系统实用性强共有长租卡、临时卡、非接触IC卡等几种类型，兼容羊城通（广州地区）满足不同层次的需要。

②自动化程度高车位自动检测，数据库实时更新车位变化。

③智能化的图象对比系统实现入口无人值守，有效遏止偷盗车辆行为。

④严密的收费嵇核管理采用防人为修改收费数据及多级控制设计，杜绝收费失误与作弊。

⑤数据统计与信息查询车位指示牌能自动显示出车场空、实情况；系统能显示并打印多种报表资料。

⑥先进的安全、稳定、可靠性设计保证系统在恶劣环境下24小时连续运转，进行防砸车设计，确保正常车辆安全通行。

⑦科学的诱导系统先进的诱导系统通过语音提示，结合路标指示牌可以引导车主安全、快速停车。

⑧先进的查询装置在茫茫的车海中，只要在查询装置前刷一次卡，就能清楚的告诉目前你处的位置，你的车是停在何处。

⑨具有使用更方便，更具有人性化。

灵活的选配方案，IC卡、触摸与传统操作屏相结合的投入使用。

⑩全天候的监控、远距离查询系统在Intetnet网上监控车场情况，并可预约、查询停车位。

二．系统主要硬件配置及功能a.上位机——个人电脑◆基于WindowsNT4.0或Windows2000操作系统；◆双串口；◆P2/64M以上。

b.手动操作台◆控制闸机升、降、停；◆可供有线控制，遥控。

c.读卡器◆通信接口：符合RS-232/485 维根26标准；◆电源：DC12V；◆读写速度：0.1秒；◆感应距离：8-15cm，80-100cm，2-6m；◆支持羊城通收费；◆兼容HID、MOTOROLA等标准的读卡器。

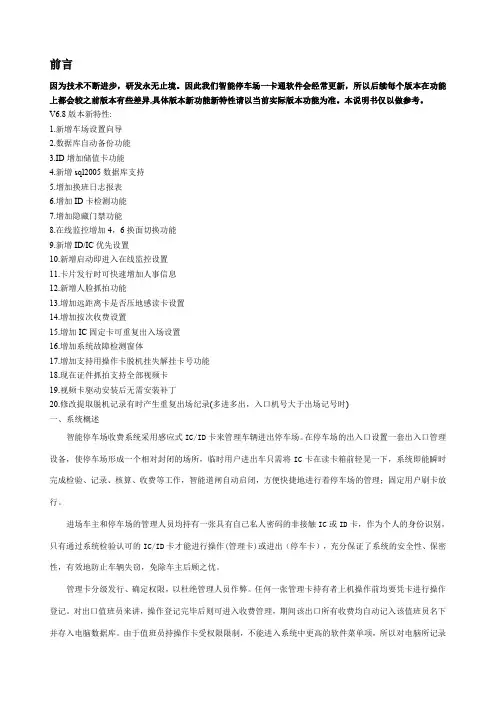

前言因为技术不断进步，研发永无止境。

因此我们智能停车场一卡通软件会经常更新，所以后续每个版本在功能上都会较之前版本有些差异,具体版本新功能新特性请以当前实际版本功能为准。

本说明书仅以做参考。

V6.8版本新特性:1.新增车场设置向导2.数据库自动备份功能3.ID增加储值卡功能4.新增sql2005数据库支持5.增加换班日志报表6.增加ID卡检测功能7.增加隐藏门禁功能8.在线监控增加4，6换面切换功能9.新增ID/IC优先设置10.新增启动即进入在线监控设置11.卡片发行时可快速增加人事信息12.新增人脸抓拍功能13.增加远距离卡是否压地感读卡设置14.增加按次收费设置15.增加IC固定卡可重复出入场设置16.增加系统故障检测窗体17.增加支持用操作卡脱机挂失解挂卡号功能18.现在证件抓拍支持全部视频卡19.视频卡驱动安装后无需安装补丁20.修改提取脱机记录有时产生重复出场纪录(多进多出，入口机号大于出场记号时)一、系统概述智能停车场收费系统采用感应式IC/ID卡来管理车辆进出停车场。

在停车场的出入口设置一套出入口管理设备，使停车场形成一个相对封闭的场所，临时用户进出车只需将IC卡在读卡箱前轻晃一下，系统即能瞬时完成检验、记录、核算、收费等工作，智能道闸自动启闭，方便快捷地进行着停车场的管理；固定用户刷卡放行。

进场车主和停车场的管理人员均持有一张具有自己私人密码的非接触IC或ID卡，作为个人的身份识别，只有通过系统检验认可的IC/ID卡才能进行操作(管理卡)或进出（停车卡），充分保证了系统的安全性、保密性，有效地防止车辆失窃，免除车主后顾之忧。

管理卡分级发行、确定权限，以杜绝管理人员作弊。

任何一张管理卡持有者上机操作前均要凭卡进行操作登记。

对出口值班员来讲，操作登记完毕后则可进入收费管理，期间该出口所有收费均自动记入该值班员名下并存入电脑数据库。

由于值班员持操作卡受权限限制，不能进入系统中更高的软件菜单项，所以对电脑所记录的数据无法干涉；上级管理者可以凭卡随时查询，核对或打印一个值班段或任何一段时间乃至整个停车场的工作记录。

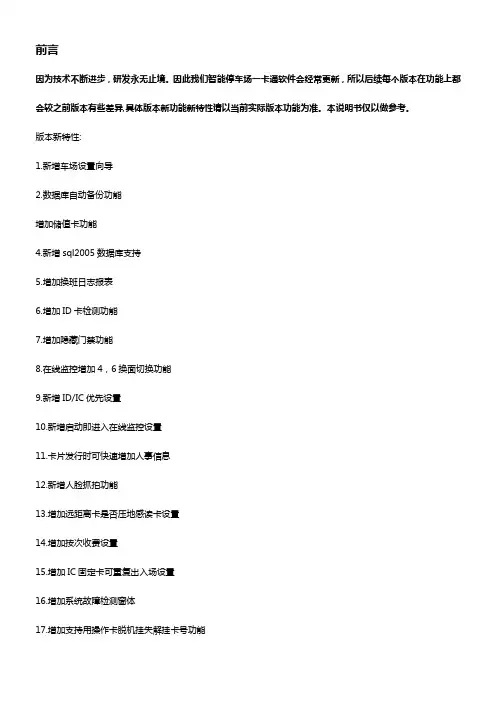

前言因为技术不断进步，研发永无止境。

因此我们智能停车场一卡通软件会经常更新，所以后续每个版本在功能上都会较之前版本有些差异,具体版本新功能新特性请以当前实际版本功能为准。

本说明书仅以做参考。

版本新特性:1.新增车场设置向导2.数据库自动备份功能增加储值卡功能4.新增sql2005数据库支持5.增加换班日志报表6.增加ID卡检测功能7.增加隐藏门禁功能8.在线监控增加4，6换面切换功能9.新增ID/IC优先设置10.新增启动即进入在线监控设置11.卡片发行时可快速增加人事信息12.新增人脸抓拍功能13.增加远距离卡是否压地感读卡设置14.增加按次收费设置15.增加IC固定卡可重复出入场设置16.增加系统故障检测窗体17.增加支持用操作卡脱机挂失解挂卡号功能18.现在证件抓拍支持全部视频卡19.视频卡驱动安装后无需安装补丁20.修改提取脱机记录有时产生重复出场纪录(多进多出，入口机号大于出场记号时)一、系统概述智能停车场收费系统采用感应式IC/ID卡来管理车辆进出停车场。

在停车场的出入口设置一套出入口管理设备，使停车场形成一个相对封闭的场所，临时用户进出车只需将IC卡在读卡箱前轻晃一下，系统即能瞬时完成检验、记录、核算、收费等工作，智能道闸自动启闭，方便快捷地进行着停车场的管理；固定用户刷卡放行。

进场车主和停车场的管理人员均持有一张具有自己私人密码的非接触IC或ID卡，作为个人的身份识别，只有通过系统检验认可的IC/ID卡才能进行操作(管理卡)或进出（停车卡），充分保证了系统的安全性、保密性，有效地防止车辆失窃，免除车主后顾之忧。

管理卡分级发行、确定权限，以杜绝管理人员作弊。

任何一张管理卡持有者上机操作前均要凭卡进行操作登记。

对出口值班员来讲，操作登记完毕后则可进入收费管理，期间该出口所有收费均自动记入该值班员名下并存入电脑数据库。

由于值班员持操作卡受权限限制，不能进入系统中更高的软件菜单项，所以对电脑所记录的数据无法干涉；上级管理者可以凭卡随时查询，核对或打印一个值班段或任何一段时间乃至整个停车场的工作记录。

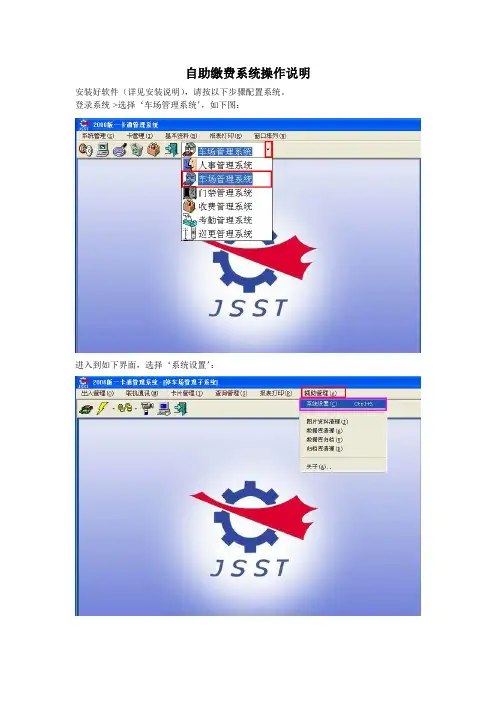

自助缴费系统操作说明
安装好软件（详见安装说明），请按以下步骤配置系统。

登录系统->选择‘车场管理系统’，如下图：
进入到如下界面，选择‘系统设置’：
输入操作员密码登录设置界面：
系统设置界面选择‘自助缴费机设置’如下图：
进入到自助缴费机设置界面，在此界面对自助缴费机进行系统配置：
具体设置如下：
1、设置端口，在此界面中选择端口号
2、联机检测自助缴费设备机号和修改自助缴费机号：
3、设置自助缴费设备机号和设置名称，设置好后请‘保存设置’：
４、读取和设置自助缴费设备中的找零箱计量单位，如勾选一设备设置一号找零箱１元，一号找零箱２元，一号找零箱５元。

５、往找零箱中放入硬币或补充硬币，币值必须与所设置的计量单位（4）一致，填写各个找零箱所放的硬币个数后选择‘补充计划’或‘盘点计划’
执行完以上操作后关闭‘自助缴费设置’界面，在如下界面中设置停车场配置：
设置停车场设置机号：
选择‘其他设置’选择‘启用纸票停车场’设置扫描枪，设置好后选择‘确定’退出此界面如下：
设置纸票机参数，联机通讯-〉控制器设置->纸票参数，如下：
进入如下界面后选择‘加载’后‘退出’即可
进入到如下图界面，选择‘出入管理’->选择‘自助缴费机管理’，如下图：
进入如下界面对自助缴费机设备的数据进行监控，如找零箱中零钱数量，各设备是否正常运行等等，也可查询收费记录，如下：。

停车场智能一体机管理系统说明书作者：楼里相遇不相知目录1.注意事项 (3)1.1.系统结构说明 (3)1.2.快速使用指南 (5)2.系统介绍 (6)2.1.系统概述 (6)2.2.系统组成 (7)2.3.产品特点 (7)3.软件操作说明 (9)3.1.系统登录 (9)3.2.软件登录密码 (10)3.3.操作员管理 (11)3.4.数据备份 (12)3.5.硬件通讯密码 (13)3.6.通行记录 (15)3.7.出入口设置 (17)3.8.一体机设置 (18)3.9.发行卡片 (20)3.10.延期退卡 (21)3.11.发卡数量查询 (22)3.12.卡片延期统计 (25)3.13.临时卡收费统计 (26)3.14.通行记录统计 (27)3.15.数据库转换工具 (28)1.注意事项1.1.系统结构说明注意：请仔细检查，不要接错或接反，否则会损坏电路板，导致一体机系统无法使用！！！一体机系统结构如图1.1.1：12V GND1.红外定位窗2.无线接收天线3.U盘下载模块4.红外距离拔码（U22）5.无线接收模块6.预留拔码（U5）7.压地感读卡拔码8.电源接线端子9.蜂鸣器10.道闸信号输出说明：1. 压地感读卡拔码，第一位有效，拔上为免压地感读卡，拔下为压地感读卡2. 红外距离拔码（U22）共8位拔码,其中2 3 4 5 6 7 8 1拔码的理论距离依次是2米 3米 5米 6米 8米 12米 18米 25米, 也可以多位拨码同时拔上使用.KAI COM图1.1.1一体机供电说明：1.2.快速使用指南1、按电路板接线说明，接好读头、显示屏、喇叭及电源接线2、在电脑上安装一体机软件和发行器数据线驱动程序3、连接发行器，打开一体机软件4、使用管理卡对一体机加密、校时、设置机号及收费标准5、加密卡片，发行卡片6、数据导入导出为Excel格式，导入导出前请先安装Excel2.系统介绍2.1.系统概述停车场智能一体机管理系统是一款融合先进设计理念的高科技产品，集成了蓝牙卡读写技术、IC卡读写技术、数码语音播报和高亮LED显示屏等多种先进实用技术。

停车场智能一体机系统说明书停车场智能一体机管理系统日期: 2014-07-01版本:V2.0第1页/共31页停车场智能一体机管理系统目录1. 注意事项 ..................................................................... (3)1.1. 系统结构说明 ..................................................................... (3)1.2. 快速使用指南 ..................................................................... .......................................... 5 2. 系统介绍 ..................................................................... (6)2.1. 系统概述 ..................................................................... . (6)2.2. 系统组成 ..................................................................... . (7)2.3. 产品特点 ..................................................................... ................................................. 7 3. 软件操作说明 ..................................................................... .. (9)3.1. 系统登录 ..................................................................... . (9)3.2. 软件登录密码 ..................................................................... .. (10)3.3. 操作员管理 ..................................................................... .. (11)3.4. 数据备份 ..................................................................... (12)3.5. 硬件通讯密码 ..................................................................... .. (13)3.6. 通行记录 ..................................................................... (15)3.7. 出入口设置 ..................................................................... .. (17)3.8. 一体机设置 ..................................................................... .. (18)3.9. 发行卡片 ..................................................................... (20)3.10. 延期退卡 ..................................................................... (21)3.11. 发卡数量查询 ..................................................................... .. (22)3.12. 卡片延期统计 ..................................................................... .. (25)3.13. 临时卡收费统计 ..................................................................... . (26)3.14. 通行记录统计 ..................................................................... .. (27)3.15. 数据库转换工具 ..................................................................... . (28)第2页/共31页停车场智能一体机管理系统1. 注意事项1.1. 系统结构说明注意:请仔细检查，不要接错或接反，否则会损坏电路板，导致一体机系统无法使用～～～一体机系统结构如图1.1.1:第3页/共31页停车场智能一体机管理系统显示屏(背面)12V GND RX TXV+ V-12V+ -GNDTXDRXD12喇叭读卡器45U2236U578109KAI COM12V GND说明:1.红外定位窗1. 压地感读卡拔码，第一位有效，拔上为免压地感读卡，2.无线接收天线拔下为压地感读卡3.U盘下载模块2. 红外距离拔码(U22)共8位拔码,其中2 3 4 5 6 7 8 14.红外距离拔码(U22)拔码的理论距离依次是2米 3米 5米 6米 8米 12米 18米 255.无线接收模块米, 也可以多位拨码同时拔上使用.6.预留拔码(U5)7.压地感读卡拔码8.电源接线端子9.蜂鸣器10.道闸信号输出图1.1.1第4页/共31页停车场智能一体机管理系统读头与显示屏接线说明:接线说明读头显示屏12V 12V 线1GND GND 线2TXD RX 线3RXD TX 线4显示屏输出与喇叭接线说明:接线说明显示屏喇叭V+ + 线1V- - 线2读头与道闸接线说明:接线说明读头道闸COM COM 线1KAI OPEN(KAI) 线2一体机供电说明:接线说明读头电源12V 12V 线1GND GND 线21.2. 快速使用指南1、按电路板接线说明，接好读头、显示屏、喇叭及电源接线2、在电脑上安装一体机软件和发行器数据线驱动程序3、连接发行器，打开一体机软件4、使用管理卡对一体机加密、校时、设置机号及收费标准5、加密卡片，发行卡片6、数据导入导出为Excel格式，导入导出前请先安装Excel 第5页/共31页停车场智能一体机管理系统2. 系统介绍2.1. 系统概述停车场智能一体机管理系统是一款融合先进设计理念的高科技产品，集成了蓝牙卡读写技术、IC卡读写技术、数码语音播报和高亮LED显示屏等多种先进实用技术。

停车场收费管理系统使用手册感谢您选择我司产品，使用之前请您仔细阅读本手册！目录一、系统概述智能停车场收费系统采用感应式IC/ID卡来管理车辆进出停车场。

在停车场的出入口设置一套出入口管理设备，使停车场形成一个相对封闭的场所，临时用户进出车只需将IC卡在读卡箱前轻晃一下，系统即能瞬时完成检验、记录、核算、收费等工作，智能道闸自动启闭，方便快捷地进行着停车场的管理；固定用户刷卡放行。

进场车主和停车场的管理人员均持有一张具有自己私人密码的非接触IC或ID卡，作为个人的身份识别，只有通过系统检验认可的IC/ID卡才能进行操作(管理卡)或进出（停车卡），充分保证了系统的安全性、保密性，有效地防止车辆失窃，免除车主后顾之忧。

管理卡分级发行、确定权限，以杜绝管理人员作弊。

任何一张管理卡持有者上机操作前均要凭卡进行操作登记。

对出口值班员来讲，操作登记完毕后则可进入收费管理，期间该出口所有收费均自动记入该值班员名下并存入电脑数据库。

由于值班员持操作卡受权限限制，不能进入系统中更高的软件菜单项，所以对电脑所记录的数据无法干涉；上级管理者可以凭卡随时查询，核对或打印一个值班段或任何一段时间乃至整个停车场的工作记录。

这样就从根本上杜绝了停车费用流失和财务统计的失误，同时系统自动运行，进出车辆自动拍照，实现图像对比，杜绝了人情车、霸王车造成的经济损失，又增加车辆管理的安全性。

停车卡可根据需求不同，分别发行月租卡、储值卡、特种卡（免费卡）和时租卡（临时卡）四种类型的卡：月租卡和特种卡以时间为限额；储值卡以余额为限额；临时卡随到随取，简捷方便；另外月租卡与储值卡实行预交费用，使车场管理简明、主动。

系统支持三种车类的不同收费方式，以满足按车类分别收费的要求。

电脑自动计时、计费，特殊卡、月卡自动识别，临时卡人工收取现金，服务快捷高效，电脑显示屏及收费显示屏同时显示停车时间与应收费用，卡上余额或有效期限，收费透明度高，票箱显示屏还提示指导住户使用停车场，并以文明语言问候致意，使住户心情舒畅，以吸引更多使用者，提高使用效益。

物联网智能停车场管理系统操作手册第一章概述 (3)1.1 系统简介 (3)1.2 功能特点 (3)1.2.1 车辆自动识别 (4)1.2.2 信息实时采集 (4)1.2.3 数据传输与存储 (4)1.2.4 智能控制 (4)1.2.5 数据分析与应用 (4)1.2.6 系统集成 (4)1.2.7 用户友好 (4)1.2.8 安全可靠 (4)第二章系统安装与配置 (4)2.1 硬件安装 (4)2.1.1 准备工作 (4)2.1.2 安装步骤 (5)2.2 软件安装 (5)2.2.1 准备工作 (5)2.2.2 安装步骤 (5)2.3 系统配置 (5)2.3.1 基本配置 (5)2.3.2 功能配置 (5)2.3.3 网络配置 (6)2.3.4 用户权限配置 (6)第三章用户管理 (6)3.1 用户注册 (6)3.1.1 注册流程 (6)3.1.2 注册注意事项 (6)3.2 用户登录 (7)3.2.1 登录流程 (7)3.2.2 登录注意事项 (7)3.3 用户权限设置 (7)3.3.1 权限设置概述 (7)3.3.2 权限设置流程 (7)3.3.3 权限设置注意事项 (7)第四章停车场管理 (7)4.1 停车场基本信息管理 (7)4.1.1 概述 (7)4.1.2 功能模块 (8)4.2 停车场车辆管理 (8)4.2.1 概述 (8)4.2.2 功能模块 (8)4.3.1 概述 (8)4.3.2 功能模块 (8)第五章车辆入场管理 (9)5.1 车辆入场识别 (9)5.1.1 系统概述 (9)5.1.2 识别流程 (9)5.1.3 识别注意事项 (9)5.2 车辆入场记录 (9)5.2.1 记录内容 (9)5.2.2 记录方式 (10)5.2.3 记录注意事项 (10)5.3 车辆入场异常处理 (10)5.3.1 异常情况 (10)5.3.2 异常处理流程 (10)5.3.3 异常处理注意事项 (10)第六章车辆出场管理 (10)6.1 车辆出场识别 (10)6.1.1 功能概述 (10)6.1.2 操作流程 (10)6.1.3 注意事项 (11)6.2 车辆出场记录 (11)6.2.1 功能概述 (11)6.2.2 操作流程 (11)6.2.3 注意事项 (11)6.3 车辆出场异常处理 (11)6.3.1 功能概述 (11)6.3.2 异常情况及处理方法 (11)6.3.3 注意事项 (12)第七章费用管理 (12)7.1 费用计算规则设置 (12)7.1.1 概述 (12)7.1.2 设置方法 (12)7.2 费用结算 (12)7.2.1 概述 (13)7.2.2 结算方法 (13)7.3 费用报表 (13)7.3.1 概述 (13)7.3.2 报表查看 (13)7.3.3 报表管理 (13)第八章系统监控与维护 (14)8.1 实时监控 (14)8.1.1 监控界面 (14)8.1.2 监控内容 (14)8.2.1 报警类型 (14)8.2.2 报警处理 (14)8.3 系统维护 (14)8.3.1 软件维护 (14)8.3.2 硬件维护 (14)8.3.3 数据维护 (15)8.3.4 安全维护 (15)第九章数据统计与分析 (15)9.1 数据统计 (15)9.1.1 统计功能概述 (15)9.1.2 统计数据来源 (15)9.1.3 统计方法 (15)9.2 数据分析 (15)9.2.1 数据分析功能概述 (15)9.2.2 数据分析方法 (16)9.3 报表输出 (16)9.3.1 报表类型 (16)9.3.2 报表与导出 (16)第十章常见问题与解决方案 (16)10.1 硬件故障处理 (16)10.1.1 识别硬件故障 (16)10.1.2 硬件故障解决方案 (17)10.2 软件故障处理 (17)10.2.1 识别软件故障 (17)10.2.2 软件故障解决方案 (17)10.3 系统升级与更新 (17)10.3.1 系统升级 (17)10.3.2 系统更新 (18)第一章概述1.1 系统简介物联网智能停车场管理系统是基于物联网技术、计算机视觉、大数据处理等先进技术构建的一种高效、智能的停车场管理解决方案。

一、系统概述 (1)二、系统拓扑图 (4)2.1、标准一进一出系统拓扑图 (4)2.2、标准多进多出系统拓扑图 (5)三、系统接线图 (6)3.1、大主控板接线图 (6)3.2、小主控板接线图 (7)3.3、出入口集成板接线图 (8)3.4、临时卡计费器、发卡器接线图 (9)四、设备安装布线图 (10)4.1、安装位置及管线图（安全岛模式） (10)4.2、安装位置及管线图（共用一台道闸模式） (10)五、系统功能介绍 (11)六、硬件设置（控制机机号设置、主要功能设置） (12)七、软件使用说明 (14)7.1电脑配置要求 (14)7.2 SQL SERVER 2000数据库安装说明 (14)7.3停车场管理系统V6.8软件安装说明 (18)7.4系统管理软件数据库的建立 (24)7.5系统管理软件的配置要求： (25)7.6系统管理软件启动、登陆、基本设置： (26)7.7系统软件功能说明： (34)1.车场设置向导 (34)2、数据维护 (36)3、IC卡管理（IC卡发行、充值、延期、退款、挂失、解挂、初始化） (37)4、ID卡管理（ID卡发行、延期、退卡、挂失解挂） (42)5、车场管理（车场设置、收费设置、ID卡系统、图像对比、其它设置） (45)6、监控管理（在线监控、退出车场） (51)7、联机操作（控制机设置、提取手持机记录） (55)8、查询报表 (61)八、系统调试 (68)九、常见问题及解决方法 (74)十、保养与维护 (77)前言因为技术不断进步，研发永无止境。

因此我们智能停车场一卡通软件会经常更新，所以后续每个版本在功能上都会较之前版本有些差异,具体版本新功能新特性请以当前实际版本功能为准。

本说明书仅以做参考。

V6.8版本新特性:1.新增车场设置向导2.数据库自动备份功能3.ID增加储值卡功能4.新增sql2005数据库支持5.增加换班日志报表6.增加ID卡检测功能7.增加隐藏门禁功能8.在线监控增加4，6换面切换功能9.新增ID/IC优先设置10.新增启动即进入在线监控设置11.卡片发行时可快速增加人事信息12.新增人脸抓拍功能13.增加远距离卡是否压地感读卡设置14.增加按次收费设置15.增加IC固定卡可重复出入场设置16.增加系统故障检测窗体17.增加支持用操作卡脱机挂失解挂卡号功能18.现在证件抓拍支持全部视频卡19.视频卡驱动安装后无需安装补丁20.修改提取脱机记录有时产生重复出场纪录(多进多出，入口机号大于出场记号时)一、系统概述智能停车场收费系统采用感应式IC/ID卡来管理车辆进出停车场。

一、简介------------------------------------2二、系统结构------------------------------3三、系统配置要求和参数说明---------3四、系统功能简介------------------------4五、软件的使用说明---------------------5六、系统接线说明------------------------11七、故障处理和分析八、保养和维护一、简介：自助缴费机是一款用于停车场管理系统中自助缴费的终端设备，产品集缴费、平面广告于一体，通过数据网络和系统后台，提供便捷自助服务；系统具有纸币接收、硬币找零、凭条打印、液晶触控、IC/ID卡读写等功能，且操作简单方便，实现了无人值守式智能收费，特别是对于大型停车场管理系统，采用自助缴费机，可以大大提高出口车辆的流量，同时还大大降低了停车场人工管理费用，提升了物业管理水平。

主要操作流程如下（以IC卡为例）：针对于临时停车的车主，在车辆检测器检测到车辆后，按入口控制机上的取卡按钮取出一张IC临时卡，系统自动完成读卡、摄像和放行，当车辆停了一段时间产生费用后，在出场时，要到自助缴费机缴费，将卡片插入吞卡机中，系统自动读卡，并且在显示器上显示停车时间和缴费金额，再把纸币一张张整齐的放入到纸币机，直到显示器上显示确定缴费按钮，点击“确定缴费”缴费成功（如果需要找零的，会以硬币的方式找零），同时也可以硬币或者硬币纸币混合缴费。

最后点击退卡。

完成缴费后，将卡片拿到出口处，放出吞卡机中自动开闸或者将卡片交给保安开闸放行。

二、系统结构：三、系统配置要求和参数说明：（停车自助缴费机，目前只兼容以下配置型号）1、电脑主机：win7操作系统；奔腾IV2.0或更高的处理器（CPU）；160GB或以上的硬盘；1GB或更大的内存2、戴尔S2240T显示器：屏幕尺寸：21.5英寸；最佳分辨率：1920x1080；屏幕比例：16:9（宽屏）视频接口：D-Sub（VGA），DVI-D，HDMI控制方式：触摸产品类型：触摸显示器电源性能：100-240V交流, 50-60Hz高清标准：1080p（全高清）3、停车场控制板（S201定制板）:(1)、工作电源：直流 12V/500mA（2）、工作环境：①、工作温度：-25℃～80℃；②、相对湿度：10%～90%，无结露（3）、网络通信：①、通讯接口：TCP/IP和RS485；②、通讯速率：4800bps 传输距离：≤1200m（4）、记录容量：①、用户卡信息: 14196 张卡；②、用户刷卡纪录：130048条（5）、报警纪录：1000条（6）、支持 IC/ID 读写，（ID的读写格式为WG26/34）（7）、读卡处理时间小于 0.3 秒4、台湾ICT UCA硬币接收器：(1)、供电电源：12VDC（10V~16V）（2）、耗电量：①、待机功率：0.05A,0.6W②、工作功率：0.2A，2.4W③、最大消耗功率：0.5A,6W（3）、工作环境：①、操作温度：-5℃~60℃②、储存温度：-20℃~70℃③、湿度：30%~80%RH（无水珠凝结状态）（4）、接收率：96%以上；接收速率：约3枚/秒（5）、通讯方式：RS2325、台湾ICT V77E纸票接收器：（1）、供电电源：12VDC（10.8V~13.2V）（2）、耗电量：①、待机功率：0.3A,3.6W②、工作功率：1.8A，21.6W③、最大消耗功率：2.5A,30W（3）、工作环境：①、操作温度：-5℃~60℃②、储存温度：-20℃~70℃③、湿度：30%~80%RH（无水珠凝结状态）四、系统功能简介：1、现金缴费：用户在该终端直接放入现金即可为自己的停车卡缴费。

停车场收费管理系统手持机使用说明书使用之前请您仔细阅读本说明书!目录一、产品功能及技术参数 (2)1、产品介绍 (2)2、设备外观 (3)3、产品特点 (3)4、技术参数 (3)5、键盘功能 (3)6、使用卡类 (4)用户卡： (4)二、硬件使用说明 (4)1、首次开机设置 (4)2、机号设置 (4)3、持卡收费 (4)4、收费模式设置 (5)5、收费方式标准 (5)6、其他设置 (5)三、状态查询 (5)四、参数设定 (5)五、设备维护和常见故障处理 (6)注意事项：尊敬的用户，在使用本设备前，敬请阅读以下注意事项：1、在使用初始化功能时，先确认手持机内是否仍有数据，否则先将数据采集。

2、经常保持消费清洁，防止水、油烟、灰尘、腐蚀性气体等侵入机内，以免影响机器的正常工作。

3、机壳表面沾有污垢和灰尘时，用干燥的细布檫干净即可，不得使用清洁液及其它化学溶剂，以免腐蚀机壳表面和流入机内损坏元器件。

若本机发生故障，非专业人员不要打开机器，应及时与当地经销商或直接与我公司联系一、产品功能及技术参数1、产品介绍非接触IC卡停车场系统手持收费机是我司顺应该行业发展而研发出来的高新产品，该产品采用目前最先进的非接触IC卡刷卡方式，收费时只需在感应区的有效距离内出示卡片，便可完成停车场系统收费，既方便车主停车消费，又方便管理人员统计和管理收费情况，实现了停车场收费数据采集、数据统计和信息查询过程自动化。

停车场手持收费机采用高容量锂电池供电，方便携带，收费员随时随地可实现收费，同时该设备在停电的情况下，都可以实现停车场收费系统收费，减少因停电不能收费而带来的损失，收费数据都可以通过电脑提取，方便实用，该设备广泛用于停车场收费系统中。

2、设备外观3、产品特点操作简单、快捷。

液晶显示屏，操作人员和用户可同时查看显示内容，直观明了。

存储容量大，方便用户存储各种数据。

连接电脑时由系统软件设置日期、时间，并且可以代替发卡器发行卡片，可以提取收费数据；不连接电脑时可以设置机号，出入口收费模式。

停车场收费管理系统使用手册一、系统简介停车场收费管理系统是一款方便、高效的停车场管理工具，能够帮助停车场管理人员快速、准确地进行收费管理，提高停车场运营效率。

二、系统功能1.用户管理–添加用户：可通过系统添加停车场用户信息。

–删除用户：可以删除不需要的用户信息。

–用户权限管理：可设置用户权限，包括管理员和普通用户。

2.车辆管理–添加车辆：可登录系统添加车辆信息。

–删除车辆：可以删除不需要的车辆信息。

3.停车位管理–查看停车位信息：能够实时查看停车位数量、使用情况等。

–分配停车位：可以根据需要为车辆分配停车位。

4.收费管理–车辆进入记录：记录车辆进入时间和停车位信息。

–车辆离开记录：记录车辆离开时间并计算停车费用。

–收费统计：生成收费报表，方便管理人员查看收入情况。

5.系统设置–修改系统设置：可以根据需要修改系统参数，如收费标准等。

三、系统操作1. 登录系统用户首先需要登录系统，输入用户名和密码进行验证。

2. 添加用户和车辆在系统中，用户可以添加新用户和新车辆的信息，确保数据库中包含完整的用户和车辆信息。

3. 分配停车位根据需要，管理人员可以为车辆分配停车位，确保停车场有序运作。

4. 车辆进入记录当车辆进入停车场时，管理人员需要记录车辆的入场时间和停车位信息。

5. 车辆离开记录车辆准备离开停车场时，管理人员需要记录车辆的离开时间，并根据停车时长计算停车费用。

6. 收费统计系统会自动生成收费报表，展示停车场的总收入情况，方便管理人员查看。

7. 修改系统设置根据需要，管理人员可以修改系统参数，如收费标准等，以适应实际情况。

四、系统优势1.高效便捷：系统操作简单，提升停车场管理效率。

2.准确计费：自动计算停车费用，减少人工差错。

3.数据统计：实时生成收费报表，方便管理人员监控收入情况。

五、总结停车场收费管理系统是一款功能强大的工具，能够帮助停车场管理人员实现高效、便捷的停车场管理。

通过细致的用户和车辆管理、停车位分配以及准确的收费功能，提升停车场运营效率，为用户提供更好的停车服务。

前言因为技术不断进步,研发永无止境;因此我们智能停车场一卡通软件会经常更新,所以后续每个版本在功能上都会较之前版本有些差异,具体版本新功能新特性请以当前实际版本功能为准;本说明书仅以做参考;V6.8版本新特性:1.新增车场设置向导2.数据库自动备份功能3.ID增加储值卡功能4.新增sql2005数据库支持5.增加换班日志报表6.增加ID卡检测功能7.增加隐藏门禁功能8.在线监控增加4,6换面切换功能9.新增ID/IC优先设置10.新增启动即进入在线监控设置11.卡片发行时可快速增加人事信息12.新增人脸抓拍功能13.增加远距离卡是否压地感读卡设置14.增加按次收费设置15.增加IC固定卡可重复出入场设置16.增加系统故障检测窗体17.增加支持用操作卡脱机挂失解挂卡号功能18.现在证件抓拍支持全部视频卡19.视频卡驱动安装后无需安装补丁20.修改提取脱机记录有时产生重复出场纪录多进多出,入口机号大于出场记号时一、系统概述智能停车场收费系统采用感应式IC/ID卡来管理车辆进出停车场;在停车场的出入口设置一套出入口管理设备,使停车场形成一个相对封闭的场所,临时用户进出车只需将IC卡在读卡箱前轻晃一下,系统即能瞬时完成检验、记录、核算、收费等工作,智能道闸自动启闭,方便快捷地进行着停车场的管理；固定用户刷卡放行;进场车主和停车场的管理人员均持有一张具有自己私人密码的非接触IC或ID卡,作为个人的身份识别,只有通过系统检验认可的IC/ID卡才能进行操作管理卡或进出停车卡,充分保证了系统的安全性、保密性,有效地防止车辆失窃,免除车主后顾之忧;管理卡分级发行、确定权限,以杜绝管理人员作弊;任何一张管理卡持有者上机操作前均要凭卡进行操作登记;对出口值班员来讲,操作登记完毕后则可进入收费管理,期间该出口所有收费均自动记入该值班员名下并存入电脑数据库;由于值班员持操作卡受权限限制,不能进入系统中更高的软件菜单项,所以对电脑所记录的数据无法干涉；上级管理者可以凭卡随时查询,核对或打印一个值班段或任何一段时间乃至整个停车场的工作记录;这样就从根本上杜绝了停车费用流失和财务统计的失误,同时系统自动运行,进出车辆自动拍照,实现图像对比,杜绝了人情车、霸王车造成的经济损失,又增加车辆管理的安全性;停车卡可根据需求不同,分别发行月租卡、储值卡、特种卡免费卡和时租卡临时卡四种类型的卡：月租卡和特种卡以时间为限额；储值卡以余额为限额；临时卡随到随取,简捷方便；另外月租卡与储值卡实行预交费用,使车场管理简明、主动;系统支持三种车类的不同收费方式,以满足按车类分别收费的要求;电脑自动计时、计费,特殊卡、月卡自动识别,临时卡人工收取现金,服务快捷高效,电脑显示屏及收费显示屏同时显示停车时间与应收费用,卡上余额或有效期限,收费透明度高,票箱显示屏还提示指导住户使用停车场,并以文明语言问候致意,使住户心情舒畅,以吸引更多使用者,提高使用效益;系统配套的智能道闸具有防抬杆、防砸车功能；系统的检测装置采用先进的数模转化技术,抗干扰能力强,适应各种恶劣环境,具有灵敏度与可靠性同时提高的独到之处；系统可随时查询车位;系统还在停车场的出入口各安装一台高解析度彩色固定摄像机、固定支架、自动光圈手动对焦镜头, 可24小时监视车辆出入情况,可看清车牌号码;当有车辆驶入车场时,摄像机将信号通过视频电缆传输到停车场管理系统中,存入数据库中；当有车辆驶离车场时,车辆除应交纳必要的管理费用外,驶离车辆的所有资料车牌、型号、颜色等都必须与驶入车场时的资料对比相同,闸杆才升起,让车辆通过;二、系统拓扑图2.1、标准一进一出系统拓扑图说明：当停车场收费管理系统为一进一出时,出入口主控板和临时卡计费器之间用RS485通讯线进行并联,然后通过通讯转换卡与电脑的串口连接,实现与停车场系统软件通讯,如果系统带图像对比功能,一般一台电脑最多可控制两进两出,四路监控画面,出入口摄像头与视频采集卡连接,实现图像对比,如果系统无图像对比,一台电脑最多可控制五进五出即十台读卡控制机；一套系统中最大可有128台读卡控制机,以上均为联机使用情况;RS485通讯的理论传输距离不超过1200米,实际传输距离不超过900米,当超过RS485规定的传输距离时,使用光纤连接; 2.2、标准多进多出系统拓扑图说明：当停车场收费系统为多进多出时,各出入口的收费电脑之间用网线组成局域网,实现联网,数据库安装于其中一台电脑中,充当服务器,使系统各出入口实现数据共享,例如:停车场系统为一进一出,出口配备一台收费电脑,管理处配备一台管理电脑用于管理和发行卡片,数据库和收费软件安装在管理电脑内,出口电脑只安装收费软件,要实现数据共享,那么二个电脑之间用网线连接,把管理处的电脑设成固定的IP地址,在收费电脑的停车场系统软件子菜单“数据库连接→服务器名”中输入管理处电脑的IP地址,如果管理处电脑IP为192.168.1.110,则服务器名设置为：,然后按键保存;网线的有效传输距离不超过一百米,当超过网线规定的传输距离时,使用光纤连接;三、系统接线图3.1、大主控板接线图3.2、小主控板接线图3.3、出入口集成板接线图注意：语音模块和显示屏分别外接+12V/ 3.2A 开关电源,当出入口集成板控制一进一出时,由于读头为韦根通讯,4 6 8 10 14 12 IO1: 电源输入接口1 +12V: 电源正极输入IO2: 驱动信号输入输出接口IO3: 关闸、开闸输出接口IO4: RS485通讯接口 IO13: 维根读头接口 IO7: 指示灯及喇叭输出接口 IO8: 显示屏输出接口 IO11: 面板天线接口 JP5: 维根读头电源供给选择 3 +12V: 直流+12V 输出,接地感处理器开关量一端4 DG: 地感开关量输入端,接地感处理器开关量另一端5 OPEND:道闸开到位输入,接道闸开到位信号6 CLEND:道闸关到位输入,接道闸关到位信号7 INA: 输入A 备用8 CLOSE: 关闸信号输出,接入道闸控制器关9 OPEN: 开闸信号输出,高电平输出11、12 CLOSE: 关闸信号输出,接道闸关和地13、14 OPEN: 开闸信号输出,接道闸开和地 10 GND: 外接地 15 485B: 通讯RS485B 端16 485A: 通讯RS485A 端17 LEDA: 客户状态指示灯,接指示灯板LEDA-RED 18 GND: 外接机箱状态指示灯板GND 20 DGLED: 地感状态指示灯,接指示灯板DGLED 21 SPEAK: 提示音喇叭另一端或接指示灯板SPEAK 22OPLED: 开闸指示灯,接指示灯板OPENLED 23 VOICE-: 接语音喇叭一端 24 VOICE+: 接语音喇叭另一端 25 +5V: 直流+5V 输出,接显示屏+5V 26 LED: 输出显示屏信号,接显示屏LED27 GND: 外接维根读头地 28 +12V/+5V: 外接维根读头电源+12V 或+5V 输出29 W2D1: 维根2输入B 或D130 W2D0: 维根2输入A 或D033、35 TX1、TX2: 接面板天线34 GND: 接天线屏蔽层2 GND: 电源负极输入31 W1D1: 维根1输入B 或D132 W1D0: 维根1输入A 或D0则出入口机箱距离不能相隔太远,当主控板外接中距离读头或蓝牙远距离读头时,读头电源由单独的+12V开关电源供电,如读头与主控板不使用同一个开关电源,那么需要把这二个开关电源的负极GND用导线连在一起；3.4、临时卡计费器、发卡器接线图四、设备安装布线图4.1、安装位置及管线图安全岛模式4.2、安装位置及管线图共用一台道闸模式五、系统功能介绍➢主控制板采用封闭式拨码开关来设置机号及各种功能,提高设置功能的便捷性,增强系统的稳定性;➢大主控制板采用双IC读卡模块,面板读卡天线与出卡机吞卡机读卡天线分开驱动,读卡更加稳定;➢IC读卡模块可灵活搭配✧在带出卡机的入口IC卡读卡机或带吞卡机的出口IC卡读卡机中,同时使用两个IC读卡模块;✧不带出卡机的入口IC卡读卡机或出口IC卡读卡机中只使用单个IC读卡模块;✧在纯ID车场中,2个IC读卡模块可以都不使用;➢加强的电源方案✧主控制板增加了电源稳压、过流保护功能,12V开关电源接入主控制板即可工作,语音和显示屏也使用12V供电,外接24V开关电源只需给出卡机吞卡机供电;➢停车场嵌套及小车场的自循环管理✧调整入、出口控制机主控制板板上的拨码开关,能够将该控制机设置为大车场入口、大车场出口、小车场入口、小车场出口,满足嵌套车场的四种工作模式,小车场支持自循环模式,小车场适用于固定用户,同时也不进行图像对比;➢收费标准管理✧向用户开放简单收费标准的更改权限不包含超时免费设置功能；✧系统支持深圳、北京、广州等区域性收费标准；✧收费标准的超时免费和其它地域的特殊收费标准可提供更改服务;➢不同卡类开闸权限设置功能✧通过对控制机主板上拨码开关的选择,可以进行月卡、储值卡、免费卡、临时卡的刷卡开闸/确认开闸功能设置具体见拨码开关调试说明;➢用户通行权限控制✧系统共支持128个机号,约合42个独立停车场84个出入口加42个临时卡计费器;✧每张卡所使用的通道可以进行机号选择,持卡者按事先确定了机号的控制机所在通道通行,在没有确定的机号上读卡无效;➢月卡可无卡延期✧月卡无卡延期必须在上位机下位机同时设置为下载有效；✧月卡卡号可以由管理员电脑延期操作,通过数据库服务器数据共享,传给岗亭管理电脑,然后下载到控制机主板上;✧将无卡延期的卡号下载给主控板,在主控板可以脱机使用;➢满位提示和满位禁止读卡✧系统支持主控板LED显示屏满位提示功能;✧当车场满位时,系统禁止读卡,并显示满位信息;➢在标准的IC模式下,系统支持过期IC月卡入、出场功能,过期月卡按临时卡处理✧该功能必须在标准的IC系统中使用,即将S2-2设置为OFF,月卡卡下载卡号无效,以IC卡上的卡类信息为准,才能够正常使用;➢系统入口出卡机功能✧读卡状态下的按钮取卡,按钮每按一次,出卡机相应出一张卡并读卡,系统连续读三张无效卡并将其回收,然后提示重新取卡并读卡,车主需要重新使用按钮取卡;✧系统上电复位,如果在预发卡区有卡,系统自动收卡,如果系统处于无车取卡状态,则需要按两次出卡按钮,第一次为预发卡,第二次出卡,以后的出卡正常,即按一次出卡一张;✧增加IC临时卡出卡机预发卡功能,对每一张临时卡在出卡运行过程中完成检测,并回收无效卡片,经过预读卡检测的有效卡片,在发卡机出卡口处于备用状态,确保停车场用户能够在更短的时间内取到有效卡片并入场,对于ID临时卡发卡系统没有预发卡功能;✧对读到的非法卡或非临时卡如月卡、免费卡等,出卡机将卡片回收放入收卡箱,收卡累计箱满15张卡片,系统报警,并在LED显示屏上提检查卡箱的信息,系统需要重新复位或按清除收卡记录数按钮将收卡箱计数器清零;✧系统对正确读到的有效卡发到取卡位置,如果在20秒内没有从出卡口取卡,系统将自动回收并放入收卡箱;➢用户可自定义下位控制器LED显示屏的显示内容✧显示屏最大支持40个汉字,80个字符,字符必须使用半角输入,同时对于自定义加载显示的时间信息不能自动更新;➢临时卡计费器✧具备语音提示输出接口,方便临时卡计费器在系统处于脱机状态下实现临时卡收费管理;✧在Mifare-1读卡模块的基础上增加EM读卡模块,使同一台临时卡计费器可以实现对IC卡和EM卡的卡片发行管理和临时用户的出口收费管理;✧增加LED显示屏信号输出接口,方便系统增加与停车场控制机显示内容相同的显示屏；✧具备标准韦根信号接口,方便增加桌面式ID读写器;✧具备管理道闸备用接口,使临时卡计费器具备驱动开闸,并监控非法开闸的功能;➢读卡天线✧读卡天线的读写距离和灵敏度,可以通过调节读卡天线上的可调电容进行调整;➢关到位读卡功能✧关到位读卡功能：入、出口道闸未关到位之前,系统不接收用户读卡信息,即禁止读卡,此功能必须配合硬件上的一车一卡功能使用;➢手动开闸检测功能✧系统能够存储人工手动开启道闸的记录;✧道闸长时间未关,每隔5分钟左右,系统将发出报警信号,并提示闸机未关;➢图像对比功能✧智能停车场系统6.8可以根据用户的需要增加图像对比功能;✧智能停车场系统6.8的图像对比结构为1块视频卡监控一条车辆通道,在一进一出的标准控制下,使用两块视频卡分别监控出入口,实时监控车道情况,对出入场的车辆进行图像对比,对于大场套小场的停车场中的小车场出入没有图像对比功能;➢完善的一车一卡功能✧通过硬件可以设置一车一卡,此时配合地感使用,地感每采集到一次信号,系统打开读写状态,读写灯红色闪烁,按钮取卡有效或可以在面板上读卡,地感信号消失后,系统禁止读卡,读写灯熄灭;✧设置无车取卡,系统将不受地感信号影响,读写灯等待读卡时一直闪烁,可以随时读卡;六、硬件设置控制机机号设置、主要功能设置硬件功能设置注意：主控板及临时卡计费器拨码开关设置一致S1 设置控制机机号：S1-1：拨到ON为入口、拨到OFF为出口S1-2：拨到ON为0,拨到OFF为64S1-3：拨到ON为0,拨到OFF为32S1-4：拨到ON为0,拨到OFF为16S1-5：拨到ON为0,拨到OFF为8S1-6：拨到ON为0,拨到OFF为4S1-7：拨到ON为0,拨到OFF为2S1-8：拨到ON为0,拨到OFF为1S2主功能设置：S2-1：拨到ON为道闸关到位才能读卡S2-2：拨到ON为下载卡号有效S2-3：拨到ON为临时卡手动开闸,拨到OFF为临时卡自动开闸S2-4：拨到ON为储值卡手动开闸,拨到OFF为储值卡自动开闸S2-5：拨到ON为免费卡手动开闸,拨到OFF为免费卡自动开闸S2-6：拨到ON为月卡手动开闸, 拨到OFF为月卡自动开闸S2-7：拨到ON为ID卡手动开闸, 拨到OFF为ID卡自动开闸S2-8：拨到ON为场内小车场, 拨到OFF为大车场S3辅助功能设置S3-1 ：拨到ON为无车取卡,拨到OFF为一车一卡;S3-2：拨到ON为实行月卡过期处理过期按临时卡收费,拨到OFF无月卡过期处理;S3-3 ：拨到ON为中央收费时的收费机,拨到OFF为标准收费;S3-4 ：拨到ON为中央收费出口机,拨到OFF为标准收费;S3-5 ~ S3-8组合功能定义收费方式功能定义标准收费S3-5=OFF；S3-6=OFF；S3-7=OFF；S3-8=OFF北京收费S3-5=OFF；S3-6=OFF；S3-7=ON； S3-8=OFF广州收费S3-5=OFF；S3-6=ON； S3-7=OFF；S3-8=ON深圳收费S3-5=OFF；S3-6=ON； S3-7=ON； S3-8=ON其余的组合方案为系统预定义七、软件使用说明7.1电脑配置要求在安装软件之前,请先了解您所使用的管理电脑的配置情况;本软件要求安装在基本配置：windows 98/ME 或win2000/XP操作系统；奔腾Ⅳ2.0或更高的处理器CPU；40GB以上硬盘；256MB或更大的内存；支持分辨率800600、1024768或以上,32位真彩显示器;7.2 SQL SERVER 2000数据库安装说明1、放入SQL Server 2000安装光盘后或打开SQL Server 2000软件安装包,用鼠标双击安装执行文件,出现下图所示安装进程提示窗口：窗口中有五个选项供用户选择,用户根只需点击“安装SQL Server 2000 组件”项进行安装;2、直接选择上图“安装SQL Server 2000 组件”项后进入下图所示安装进程：在窗口中有三个选项供用户选择 ,用户选择第一项“安装数据库服务器”进行安装即可;3、选择第一项安装数据库服务器后,进入下图所示安装进程窗口：4、选择〖下一步〗进入下图所示SQL Server 2000数据库所安装在的计算机类型选择窗口;5、选择〖下一步〗进入SQL Server 2000数据库安装类型选择窗口,第一次安装默认为创建新数据库,重复安装的情况下可以进行覆盖安装,如下图所示：6、选择〖下一步〗进入SQL Server 2000安装的用户信息输入窗口,安装程序将自动检测用户计算机的系统信息,操作员也可以修改默认的系统设置,如下图所示：7、选择〖下一步〗进入安装部件选择服务器和客户端工具,如下图所示：8、选择〖下一步〗进入安装部件选择默认,根据系统默认选项进行安装,其余各步见下图所示：这一步非常重要,不是按默认方式安装必须选择“使用本地系统账户”项这一步非常重要,不是按默认方式安装必须选择“混合模式”项目9、继续下一步,单击下图“完成”按钮即可完成SQL 2000 SERVER的安装完成安装后,将SQL 2000 SERVER设为开机自动运行状态;打开电脑按开始/程序/Microsoft SQL Server /服务管理器,在服务管理器选择栏内选择SQL Server,按绿色三角按钮：“开始/继续S”,并将“当启动OS时自动启动服务A”前的选择打勾;稍等片刻,系统托盘将出现含绿色三角的SQL运行状态标志;7.3停车场管理系统V6.8软件安装说明1、运行数据库：数据库SQL Server 2000安装完成后,一卡通系统管理软件获得了后台数据管理支持,启动数据库管理程序后,可进行智能停车场管理系统V6.8软件的安装;启动开始菜单中Microsoft SQL Server 2000中的Service Manager数据库管理程序,系统提示如下：注意：服务器菜单内显示本地计算机名,一般情况下不必更改;在Services菜单中共有三个选项分别为Msdic、SQL Server、SQL Server Agent;选定SQL Server之后,单击带有绿色箭头按钮的开始/继续键,SQL Server Service Manager 开始运行;为了保证“服务器”在电脑开启后自动运行,应选中“当启动OS时自动启动服务A”选项;2、安装软件：软件安装之前请仔细阅读“安装说明.txt”文件;A、在安装盘上找到“Setup.exe”文件,如下图所示：B、用鼠标双击“Setup.EXE”可执行文件,将出现下图所示的欢迎界面信息：C、用鼠标单击“取消”则会退出安装过程,点击“下一步”按钮,出现下图显示“选择目标位置”的信息内容：D、也可以直接单击“下一步”按钮,按照系统默认的路径进行安装程序,出现如下所示的“备份被替换的文件”的界面信息：E、可用鼠标选择相应的备份目标目录,然后单击“下一步”按钮,出现“选择程序管理器组”的提示界面,其信息内容如下：F、在“选择程序管理器组”界面选择完程序组后,选择“下一步”按钮,将会出现“开始安装”的界面内容,信息如下：G、若确认要继续安装,请在“开始安装”,选择“下一步”按钮,将会出现如下所示“正在安装”的进程提示界面：H、安装进程进行一段时间后,会出现“MICROSOFT DATA ACCESS COMPONENTS 2.7安装”的数据库引擎的安装界面如下：I、选择“是,我接受上面许可协议中的所有条款”,激活“下一步”按钮,然后用鼠标单击“下一步”按钮,出现如下所示的“正在检查磁盘空间”的提示界面;J、待安装进程依次检测完“磁盘空间”和“正使用的文件”后,出现如下所示的界面信息：K、用鼠标单击“下一步”按钮,则出现如下所示的数据库安装过程信息：L、期间若出现其他的界面安装信息,请直接选择“下一步”按钮即可,待所有的安装进程都完成后,将会出现如下所示的“安装完成”的提示界面,依次单击完成按钮,计算机重起后,即可完成管理软件的安装;7.4系统管理软件数据库的建立智能一卡通系统管理软件的数据库是通过“一卡通系统管理软件自动创建”或“通过数据库创建”二种方式创建,二者只需选其中一种方式给系统管理软件创建对应数据库,不需要二种方式同时操作,一般是通过“系统管理软件自动创建”方式创建数据库,具体操作如下：1、数据库的建立—智能一卡通软件自动创建：①、用停车场软件自动创建数据库的前提条件：只有在安装了SQL Server 2000数据库软件的计算机上,才可以创建数据库;②、双击桌面上的快捷方式,打开软件,如果是第一次打开停车场管理软件,若数据库没有正确连接,会出现如下提示：③、点击“确定”后,在随后出现的软件界面下,点击“系统登录”,会出现如下所示数据库连接设置与数据库创建界面：④、在“创建SQL数据库”设置框中输入服务器名、数据库名、登录账号、登录密码,服务器名可输入安装数据库的计算机名或IP地址,如果数据库软件安装在本电脑上,服务器名输入“.”即可；输入完成后,点击“测试”,如果提示“数据库未建立”,则可点击“创建”按钮创建数据库,稍等大约十几秒后,若提示“数据库创建成功”,表示已经在SQL数据库服务器中建立了指定名称的数据库,可直接跳过下一节内容数据库的建立—在SQL数据库中手工创建, 按照管理软件的配置说明进行下一步设置, 若提示“数据库创建失败”,则表示SQL数据库软件设置或安装有问题,请重新设置或安装SQL数据库软件后,按照下一节的说明进行数据库的手工创建;7.5系统管理软件的配置要求：智能停车场系统管理软件V6.8在确保数据库及系统软件安装成功后,为了确保系统软件实现所有功能,使系统稳定运行,系统软件必须配备软件加密狗使用,同时要确保系统软件和相应的数据库连通;具体配置要求如下：1、软件狗的配置：在WIN2000/XP、win7系统下无需安装软件狗的驱动程序,直接把软件狗插到计算机的USB接口上则可注意：软件狗主要是对系统软件发卡数量的限制,如果系统管理电脑没有插入软件狗,那么系统软件卡片发行数量超过二十张时,就会停止发行卡片,跳出插入软件狗的对话框;2、软件与数据库的连接配置：①、第一次打开停车场管理软件时,若数据库没有正确连接,会出现如下提示：②、点击“确定”后,在随后出现的软件界面下,点击“系统登录”,会出现如下所示数据库连接设置界面：③、在“数据库连接”设置框内输入服务器名、数据库名、登录账号、登录密码,服务器名可输入安装数据库的计算机名或IP地址,如果数据库软件和停车场软件安装在同一台电脑上,服务器名输入“.”即可,输入完成后,点击“连接测试”,如果提示连接测试成功,点击“保存”即可,若提示连接失败,则需要检查设置是否正确或数据库服务器是否正常运行;④、保存好数据库连接设置后,点击“退出”,软件会自动关闭,重新打开软件即可使用;7.6系统管理软件启动、登陆、基本设置：1、用鼠标双击桌面的“智能一卡通管理系统6.8”图标,即会出现如下启动界面：2、从跳出的系统登录对话框中选择操作卡号：“888888”；操作密码默认为空,进入系统主界面：3、系统管理软件登录成功后,然后对系统软件功能进行基本设置：a)进入“系统设置”界面,设置对应的通信串口、车场/门禁区号及发卡器类型机号此项设置是为了使停车场管理系统主控板、发卡器能与系统软件正常通讯,确保系统其他功能的设置;i.如果系统通讯转换卡与电脑的COM1口连接,且通过临时卡计费器发行卡片临时卡计费器机号出厂默认为3号,那么设置如下：通讯串口点上COM1,车场/门禁区号分别为9、8区该区号不要改动,不然系统运行不正常,会出现已发行的卡片读卡无反应的错误,“控制器/计费器”点上,右边机号选择“3”,如下图设置：ii.如果系统通讯转换卡与电脑的COM2口连接,系统为ID卡系统,通过ID发卡器发行卡片ID发卡器出厂默机号为3号,具体机号修改请参阅ID发卡器机号设置,则系统设置如下：通讯串口选择COM2,车场/门禁区号分别为9、8区该区号不要改动,不然系统运行不正常,会出现已发行的卡片读卡无反应的问题,ID卡系统、控制器/计费器点上,右边机号选择“3”,如下图设置：iii.如果系统通讯转换卡与电脑的COM1口连接,系统为IC卡系统,通过IC发卡器发行卡片IC发卡器无需设置机号,出厂时拨码开关都打到OFF位置,则系统设置如下：通讯串口选择COM1,车场/门禁区号分别为9、8区该区号不要改动,不然系统运行不正常,会出现已发行的卡片读卡无反应的问题,一卡通发行器点上,其他不用点,如下图设置：iv.如果系统通讯转换卡与电脑的COM1口连接,系统没有配备专用的发卡器,需要通过主控板的读头来发行卡片,则系统设置如下：通讯串口选择COM1,车场/门禁区号分别为9、8区该区号不要改动,不然会出现已发行的卡片读卡无反应的问题,控制器/计费器点上,右边的机号与读头所连接的主控板机号一样,例如：系统是通过入口主控板上面的读头发行卡片且入口主控板机号为1号,那么系统设置的控制器/计费器右边机号设置为1号,如下图所示：v. 如果系统为IC与ID卡的混合系统,并且发行卡片,卡片延期等操作需要IC卡优先,那么需要选中IC优先,如下图所示vi. 如果系统为IC与ID卡的混合系统,并且发行卡片,卡片延期等操作需要ID卡优先,那么需要ID优先,如下图所示vii. 如果想让系统登录后就直接进入在线监控,那么需要选中启动立即进入在线监控,如下图所示。

智能停车场管理系统使用说明书停车场管理系统使用说明书PARK V4.1===================目录一、简介----------------------------------------------------------------------------------------------------------------------------------------- 2二、系统结构 ----------------------------------------------------------------------------------------------------------------------------------- 3三、系统安装 ----------------------------------------------------------------------------------------------------------------------------------- 43.1、设备安装位置管线图-------------------------------------------------------------------------------------------------------------------- 43.2、道闸安装规范----------------------------------------------------------------------------------------------------------------------------- 53.3、读卡机安装规范-------------------------------------------------------------------------------------------------------------------------- 53.4、地感线圈施工规范----------------------------------------------------------------------------------------------------------------------- 5四、系统功能简介 ----------------------------------------------------------------------------------------------------------------------------- 8五、控制系统接线图 ------------------------------------------------------------------------------------------------------------------------- 10六、控制板功能设置说明 ------------------------------------------------------------------------------------------------------------------- 111、系统树形结构图---------------------------------------------------------------------------------------------------------------------------- 112、菜单操作 ------------------------------------------------------------------------------------------------------------------------------------- 133、其他设置及说明：------------------------------------------------------------------------------------------------------------------------- 18七、控制机常见问题及处理方法 ---------------------------------------------------------------------------------------------------------- 19八、软件使用说明 ---------------------------------------------------------------------------------------------------- 错误！未定义书签。
