钻孔灌注桩护筒检验批质量检验记录

钻孔灌注桩平行检验记录1：钻孔灌注桩平行检验记录一、前言本记录了钻孔灌注桩平行检验的详细过程。

通过对钻孔灌注桩的平行性进行检验，旨在保证工程质量，并确保桩基的承载能力满足设计要求。

二、检验对象本次检验对象为XX工程的钻孔灌注桩，共计10根。

三、检验设备1. 精密水平仪2. 铅垂线3. 钢尺4. 钢钉5. 磁性墨汁6. 手持激光测距仪四、检验步骤1. 根据设计图纸和规范要求，确定钻孔灌注桩的平行性检验点。

2. 在检验点附近设置固定的参考点，并使用铅垂线和钢尺测量其高程差。

3. 使用精密水平仪在参考点进行校准，并进行反射面的水平标定。

4. 在每个检验点处，将钢钉固定在桩顶，并在其上方使用铅垂线进行垂直标定。

5. 使用精密水平仪对每个检验点处的钢钉进行水平度的测量，记录测得的数值。

6. 根据设计要求，使用手持激光测距仪测量桩身的水平距离，并记录测得的数据。

7. 将测得的数据整理归档，保存在工程档案中。

五、检验结果分析根据本次检验所得数据，通过计算每个检验点处的平行度差异，得出钻孔灌注桩的平行性评价结果。

结合设计要求，判断桩基的平行性是否合格。

六、附件列表1. 设计图纸2. 检验记录表格3. 激光测距仪数据七、法律名词及注释1. 钻孔灌注桩：一种地基处理方式，通过钻孔将混凝土注入桩孔，并在适当位置设立钢筋骨架。

2. 平行性：指在同一平面内的两条线或两个平面之间的关系，其距离相等。

-------------------------------------------------------------------------------------------------------------------2：钻孔灌注桩平行检验报告一、前言本是对钻孔灌注桩的平行性进行检验的完整报告。

本次检验旨在验证工程质量，确保钻孔灌注桩的平行度满足设计要求，并为后续工程的施工提供参考。

二、检验对象本次检验对象为XX工程的16根钻孔灌注桩。

华润电力贵州煤电一体化大方电厂（2×660MW）新建工程
回旋钻灌注桩成孔工程检验批质量验收记录
工程编号：020102 电土验表：5.4.23 单位（子单位）
工程名称
厂区挡墙及护坡分部（子分部）工程桩板式挡土墙
分项工程名称混凝土灌注桩成孔工程验收部位ZH214、ZH212
施工单位中建五局第三建设
有限公司
项目经理谢佑华项目技术负责人易权坤
施工执行标准名称及编号1、企业标准： 2、施工技术规范：《电力建设施工质量验收及评价规程第1部分:土建工程DL/T 5210.1-2012》
分包单位贵州众隆集团有
限公司
分包项目经理邹林施工班组长易均彬
类别序
号
检查项目质量标准
单
位
施工单位检查评定记录
监理单位验
收记录
主控项目1 孔底标高偏差必须符合设计要求mm 2
孔底沉渣或虚土
厚度
≤50 mm 3
护壁
泥浆
排出比重 1.2-1.5
含砂率＜4 ％
胶体率≥90 ％4 桩基轴线位移≤10 mm
一般项目1 桩径允许偏差±50 mm
2 垂直偏差≤1％桩长mm 3
桩位允
许偏差
垂直轴
线方向
≤100（相邻桩不能偏
往同一方向）
mm
沿轴线
方向
≤150（相邻桩不能偏
往同一方向）
mm
施工单位检查评定结果主控项目：一般项目：
项目专业质量检查员：年月日
监理单位验
收结论
专业监理工程师：年月日。

钻孔灌注桩检验批质量验收记录及检验规定和说明编号：单位工程名称分项工程名称分部工程验收部位施工总承包项目经专业单位理工长专业承包单项目经施工位理班长施工执行标准名称及编号监理（建施工单位检查评定记设）单位施工质量验收规范的规定录验收记录主轴线方向±50mm控 1桩位+30m项垂直轴线方向m，0目2孔深（ mm）+300设计3桩体质量检验要求设计4混凝土强度要求设计5承载力要求1垂直度5‰2桩径5mm 泥浆比重（粘土或 1.15 3砂性土中）～1.20一泥浆面标高（高于4般地下水位）（m）项端承桩目沉渣（mm）5厚度摩擦桩（ mm）水下灌砼塌注（mm）6落度干施工（ mm）0.5～1.0≤50≤150160～210 100～210钢筋笼安装深度750（m m）8混凝土充盈系数>1+30，9桩顶标高（ mm）- 50施工单位检查评定结果：质量检查员：年月日监理或建设单位验收结论：监理工程师或建设单位项目专业技负责人：年月日检验规定和说明适用范围：本表适用于钢筋混凝土灌注桩工程的施工质量验收。

检验批的划分：工程桩每根、围护桩 20 根划分为一个检验批。

主控项目：1.桩位：每桩检查，应符合GB50299 规定；检验方法：拉线尺量检查。

2.孔深：只深不浅，用重锤测量，或测钻杆、套管长度。

3.桩体质量检验：低应变动测法检测桩身完整性，抽测数量不少于总桩数的10%，且不少于 5 根。

4.混凝土强度：施工结束后必须检查混凝土强度，混凝土强度等级必须符合设计要求。

检查混凝土强度报告或钻芯取样送试报告。

混凝土强度试件的留置数量，同一配合比每班不得少于一组，灌注桩每 5 根不得少于一组。

监理单位见证检验或平行检验施工单位检查数量的30%或 10%。

混凝土强度检验评定方法必须符合现行国家标准《混凝土强度检验评定标准》 GB/T50107-2010 的有关规定。

5.承载力：必须满足设计要求。

检验方法：检查桩基检测报告。

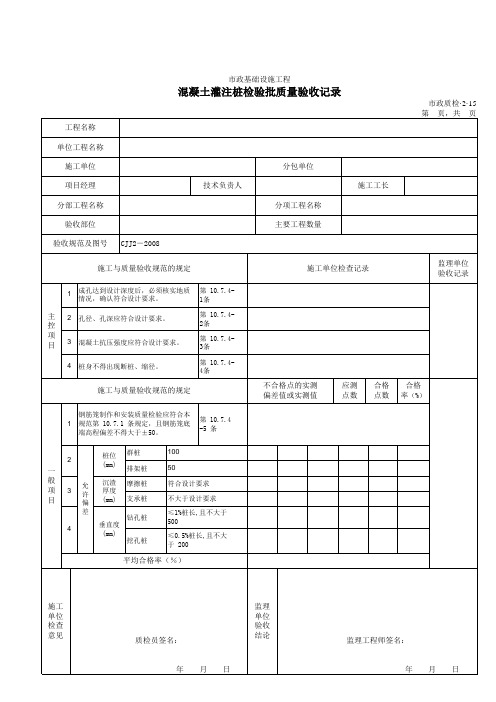

混凝土灌注桩工程检验批质量验收记录工程名称：混凝土灌注桩工程工程编号：施工单位：监理单位：验收日期：一、混凝土灌注桩的质量检验1.检验材料检验桩身混凝土：规格、强度等级、出厂合格证等钢筋：材质、规格、出厂合格证等灌注材料：流度、凝结时间、密度、抗渗性能等试验设备：试验机、模具、取样工具等2.施工资料检查检查施工单位提供的施工材料的相关资料及合格证书是否齐全，包括但不限于混凝土、钢筋、灌注材料等。

3.混凝土准备及搅拌3.1混凝土配比检查混凝土配合比是否符合设计要求，并检查混凝土搅拌设备的运行状况是否正常。

3.2混凝土浇筑检查混凝土浇筑的坍落度、浇筑速度、浇注方法等是否符合规范要求。

3.3混凝土硬化时间根据灌注桩的混凝土配方和环境条件，制定混凝土硬化时间的检验方案，进行混凝土的早期强度检测。

二、混凝土灌注桩的验收检验1.桩身检查检查灌注桩的垂直度、直径、舀空率等是否符合设计要求。

2.桩身强度检测按照设计要求，对灌注桩的混凝土强度进行抽检，以保证其符合强度等级要求。

3.桩身钢筋检查检查灌注桩的钢筋布设是否符合设计要求，钢筋间距、直径是否满足规范要求。

4.桩身缺陷检测采用无损检测方法（如超声波、射线探伤等），对灌注桩进行质量检测，发现任何缺陷或质量问题，需及时整改。

5.验收样品采集按照规定，对灌注桩的混凝土、钢筋等材料进行取样，并送往相关实验室进行质量检测。

6.防渗措施检查检查灌注桩的钻孔贯穿水位以下部分的防渗措施是否完整，并对其进行验收合格判定。

7.灌注效果检查检查灌注桩的灌注效果，包括灌注均匀性、灌注密度等，确保灌注桩的质量合格。

序号桩号桩身直径（mm）构造长度（m）实测长度（m）钢筋直径（mm）强度检测结果是否合格备注总结与评价：在整个混凝土灌注桩工程的质量验收过程中，施工单位严格按照设计要求和规范进行施工，质量管理经验丰富且有效，保证了混凝土灌注桩的质量。

监理单位对施工过程进行了全程监控，及时发现问题并提出整改意见，确保了工程质量的可控性。
