第一节管道工程Biblioteka 的分类（二）按图形和作用分 各种管道图纸均可以分为：基本图纸和详 图两大部分。 基 图纸目录，设计施工说明，设备材料表 本 工艺流程图：整个管道一系列变化的原理图。 图 平面图 纸 系统图 立面图，剖面图 详图：大样图，标准图
第二节管道工程图的表示方法
管道工程图是管道工程语言，是设计人员 用来表示设计意图和交流管道工程技术的重要工 具。因此，工程图的表示方法必须按照国家标准 进行。 （一）管道图例 见书
水电安装概预算
第一节 管道工程图的分类与表示方法

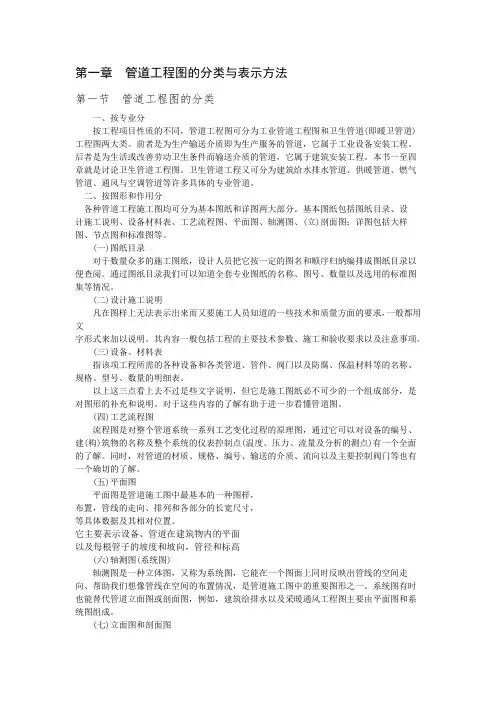

第一节管道工程图的分类
（一）按专业分 按工程项目性质的不同，管道工程图可分 为：工业管道工程图和卫生管道（即暖卫管道）。 工业管道工程图：前者为生产输送介质即为生产服 务的管道，属于工业设备安装工程。 卫生管道：为生活或改善劳动卫生条件而输送的介 质。 给排水管道 卫生管道 供暖管道 燃气管道 通风与空调管道
第二节管道工程图的表示方法
（四）管道标高与坡度 2) 坡度 为了便于排气排水，管道设置坡度。坡度用单 面箭头表示。
第二节管道工程图的表示方法
（五）管道转向，连接，交叉，重叠等的表示方法 1) 管道的转向，连接 方法见下图所示：
第二节管道工程图的表示方法
（五）管道转向，连接，交叉，重叠等的表示方法 2) 管道的交叉 管道图中，经常出现交叉管线，这是管线投影 交叉所致。为显示完整，低的或后面的管线要断 开表示。
第二节管道工程图的表示方法
（六）管径标注与系统编号 1) 管道标注 管径尺寸是以毫米为单位。 低压流体输送用： c. 直缝或螺旋缝电焊钢管，无缝钢管，不锈 钢管，有色金属管等，管径用外径x壁厚表示（如 D108X4,D159X4.5等）。 d.圆形风管用外径∮表示（如∮265,∮300）。 矩形风管规格用断面尺寸表示，前面的数字表示 为该视图投影面的尺寸，即在平面图中（宽X 高），剖面图中（高X宽）。
