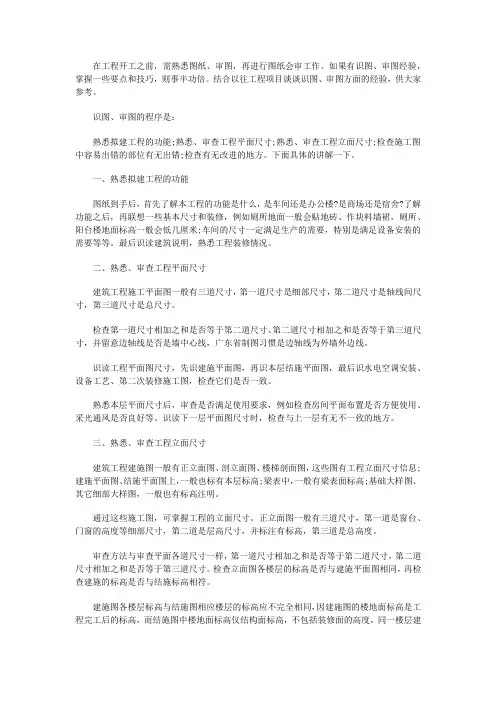

施工图纸审图技巧

在工程开工之前，需熟悉图纸、审图，再进行图纸会审工作。

如果有识图、审图经验，掌握一些要点和技巧，则事半功倍。

结合以往工程项目谈谈识图、审图方面的经验，供大家参考。

识图、审图的程序是：熟悉拟建工程的功能;熟悉、审查工程平面尺寸;熟悉、审查工程立面尺寸;检查施工图中容易出错的部位有无出错;检查有无改进的地方。

下面具体的讲解一下。

一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼?是商场还是宿舍?了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米;车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。

最后识读建筑说明，熟悉工程装修情况。

二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。

检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。

识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。

熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。

识读下一层平面图尺寸时，检查与上一层有无不一致的地方。

三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息;建施平面图、结施平面图上，一般也标有本层标高;梁表中，一般有梁表面标高;基础大样图、其它细部大样图，一般也有标高注明。

通过这些施工图，可掌握工程的立面尺寸。

正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。

审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。

建筑施工图纸会审专项讲座本讲内容：•一、图纸会审流程•二、图纸会审技巧•三、图纸会审注意事项•四、图纸会审审查内容一、图纸会审流程（1）、图纸会审目的为优化设计，保证图纸质量，保障工程质量进度，才建立完整的图纸会审制度。

施工图会审，效果如何？相对而言有劣有差，一言敝之：酸甜苦辣，哭笑不得！为何会有这种感慨呢？1、设计人员水平问题。

很多的设计人员缺乏基本的现场经验和实际工作经验（尤其是年轻人居多），闭门造车，张冠李戴，又过刚愎自用，画在图上很多笑话。

2、金钱使然。

当前有特色的商品市场，造就了一大批“速成”设计师、“茅木匠”设计师。

工程再大，他们做图很快。

谁叫电脑这么方便？套过来、贴过去，旧瓶装新酒，翻手之间即成。

快是快，但细看不得，真有“粗看一朵花，细看豆腐渣”之感。

我们必须要知道一个道理：事后控制不如事中控制，事中控制不如事前控制，可惜大多数的人均容易忽略这一点，等到错误的决策造成了重大的损失才寻求弥补。

这往往是亡羊补牢，为时已晚。

对于我们施工单位事前控制的主要环节有很多，比如公司的规章制度制定、工程部的施工组织设计和施工方案、预算部的预算和工料分析、材料部的材料信息收集、项目部的三级教育和技术安全交底等等，但一不重视就浮于形式。

现我浅谈一下做为施工单位事前控制的其中重要环节之一：图纸会审总体目的图纸会审中施工单位的目的图纸会审现状施工单位图纸会审的法律依据：1、中华人民共和国国务院令第279号公布《建设工程质量管理条例》第二十八条：施工单位必须按照工程设计图纸和施工技术标准施工，不得擅自修改工程设计，不得偷工减料。

施工单位在施工过程中发现设计文件和图纸有差错的，应当及时提出意见和建议。

施工单位图纸会审的法律依据：2、中华人民共和国国务院令第293号《建设工程勘察设计管理条例》第二十八条：建设单位、施工单位、监理单位不得修改建设工程勘察、设计文件；确需修改建设工程勘察、设计文件的，应当由原建设工程勘察、设计单位修改。

建筑施工图纸审图方法和要点（精全）在建筑工程施工之前，需熟悉图纸、审图,再进行图纸会审工作。

识图、审图的程序大致是，先熟悉拟建工程的功能，再熟悉、审查工程平面尺寸，熟悉、审查工程立面尺寸，检查施工图中容易出错的部位有无出错，检查有无改进的地方.建筑工程施工图会审是各参建单位（建设单位、监理单位、施工单位及材料、设备供货单位）在收到有效的施工图设计文件后，在设计交底之前各单位全面细致地熟悉图纸，审查出施工图中存在的问题并提交处理的一项重要活动.通过施工图纸会审可以使各参建单位特别是施工单位熟悉设计图纸、领会设计意图、掌握工程特点、难点，找出需要解决的技术难题和拟定解决方案,从而将因设计缺陷而存在的问题消灭在施工之前.因此，图纸会审的深度和全面性将在一定程度上影响工程施工的质量、进度、成本、安全和工程施工的难易程度.只要认真做好了这项工作，图纸中存在的问题一般都可以在图纸会审时被发现和尽早得到处理，通过施工图纸会审可以提高施工质量、节约施工成本、缩短施工工期,从而提高效益。

因此，施工图纸会审是工程施工前的一项必不可少的重要工作.现以单位工程土建施工图为侧重点,结合本人的审图与施工经验，论述施工图会审工作的思路和重点审查内容：一、单位工程建筑图、结构图与建筑总平面图一致性的审查主要审查建筑总平面图中单位工程的控制轴线点座标值、标高、平面定位尺寸等是否与该单位工程工程的建筑、结构施工图上标注相一致。

总体规划设计和单位工程设计有时由于勘测上的误差使设计图纸与实地定位后有差异，从而导致单位工程放线定位困难或放线定位施工后却与总体规划图布置不符，这将造成返工或被迫改变规划，影响整体布局效果。

处理方法是，经现场踏勘，初步定位后看实地状况是否与总平面图上规划设计的布局相符。

另外,还应注意其它专业总平面图上的设计是否与建筑规划总平面图相协调，给、排水，强、弱电等专业总图上的接入口是否与单位工程上设计的入口相衔接。

二、单位工程建筑施工图的审查单位工程建筑施工图审查主要从以下五个方面进行：1、审查各层平面图在同一轴线标注是否对应。

精装修施工图审图要点精装修施工图审图要点随着人们对居住环境的要求越来越高，精装修成为了一种流行的装修方式。

在精装修过程中，施工图的审图是非常重要的一环。

本文将介绍精装修施工图审图的要点，帮助大家更好地把握精装修的质量和效果。

一、审图流程精装修施工图的审图流程一般包括以下几个步骤：1、初步审核：审图人员对施工图纸进行初步审核，检查图纸的完整性、规范性和合理性。

2、详细审核：在初步审核的基础上，审图人员对施工图纸进行详细审核，包括设计是否合理、施工是否符合标准、材料是否符合要求等。

3、深化审核：在详细审核的基础上，审图人员对施工图纸进行深化审核，包括对细节的处理、对质量的控制等。

4、审核意见：审图人员将审核意见记录下来，与设计方、施工方进行沟通和交流，确保精装修的质量和效果。

二、重点审图要点在精装修施工图的审图过程中，有几个重点审图要点需要特别注意：1、设计是否合理：审图人员需要检查设计是否符合建筑规范和标准，是否符合业主的需求和审美。

2、施工是否符合标准：审图人员需要检查施工是否符合建筑规范和标准，是否符合安全、环保、节能等方面的要求。

3、材料是否符合要求：审图人员需要检查材料是否符合设计要求，是否符合建筑规范和标准，是否符合环保、节能等方面的要求。

4、细节处理是否到位：审图人员需要检查细节处理是否到位，包括但不限于：开关、插座、灯具、洁具等的位置和数量是否合理，施工缝、防水、防火等处理是否到位。

5、质量控制是否严格：审图人员需要检查质量控制是否严格，包括但不限于：施工过程中的质量检测、成品保护等方面是否符合要求。

三、案例分析下面以一个实际案例来说明精装修施工图审图的重要性和必要性。

某住宅小区的精装修工程，在审图过程中发现了一些问题。

首先，设计方面存在一些不合理的地方，如某个房间的照明设计不足，插座位置不合理等。

其次，施工方面存在一些不符合标准的地方，如施工缝处理不当、防水不到位等。

最后，材料方面也存在一些问题，如使用的材料不符合设计要求，或者材料质量不达标等。

审核施工图纸的要点与方法近年来，施工图纸的审核在建筑工程项目中扮演着非常重要的角色。

施工图纸不仅是指导施工过程的重要文件，还是保障工程质量和安全的关键措施。

然而，由于图纸数量庞大且复杂，人工审核难以保证准确性和高效性。

因此，本文将探讨审核施工图纸的要点和方法，以提高审核效率和准确度。

一、准备工作在审核施工图纸之前，首先需要进行一些准备工作。

这包括熟悉项目背景、设计方案和设计文件的基本要求。

要了解项目的施工环境条件、工程规模和项目运作计划。

此外，还需要阅读相关法规和技术标准，确保设计方案符合法律法规和技术要求。

二、从整体到局部在审核图纸时，应从整体到局部进行审查。

首先，检查图纸是否齐全，包括平面布置图、剖面图、构造图、细部图等。

其次，检查图纸的设计是否一致，例如墙体、梁柱等构件的尺寸、布置和材料是否一致。

最后，检查图纸和设计方案之间的一致性，例如是否有空间冲突、是否满足功能要求等。

三、注重细节在审核施工图纸时，必须注重细节。

这包括但不限于以下几个方面：1.尺寸和标高：检查施工图纸中的尺寸和标高是否准确，是否与设计方案一致。

特别要注意标高的标注和高程的连接。

2.构造节点：仔细检查施工图纸中的构造节点，确保节点的设计合理、细节清晰。

特别注意节点的材料转换、结构连接和密封性能。

3.材料与设备：核对施工图纸中所使用的材料和设备是否符合设计方案的要求。

特别需要注意材料的规格、强度和施工方式的要求。

4.管线和电气：仔细检查施工图纸中的管线和电气布置，确保其合理性和安全性。

特别要注意管线的坡度、分支和连接方式，电气的接地和配电。

四、多人审核图纸审核应该由多个人进行，以避免单一视角的狭隘性。

在多人审核过程中，应明确各自的审核范围和要求。

同时，各个审核人员之间应有完善的沟通和协作机制，及时解决发现的问题和疑问。

五、利用辅助工具为了提高审核效率和准确度，可以借助一些辅助工具来进行审核。

例如，利用计算机辅助设计（CAD）软件和建模工具进行图纸的三维模拟和碰撞检测。

装修施工图审图要点一、总体1、是否有封面图纸、内容是否完整（1）封面包含项目名称、出图日期、设计单位全称。

2、核对设计范围图（1）是否有设计范围填充图。

（2）填充图是否包含设计范围座落地的大平面图。

（3）是否明确注明设计范围与周边交接的归属，避免设计重叠或出现三不管区域。

3、是否有图纸目录、内容是否完整图纸目录编号、图纸名称、图号是否正确，与图纸图签是否一致，严格禁止目录完整但缺漏相关图纸。

4、设计说明是否完整，是否有特殊符号说明等审核设计说明的重要性高于其他图纸，设计说明为平、立、剖、大样图纸的基础，也是成本测算需要的重要依据，对成本测算影响非常大，严格禁止随意套用设计说明，必须单项目针对性的编制。

5、施工工艺做法说明（装修统一构造做法表）（1）是否明确区分各专业施工界面。

（2）工艺是否合理，是否结合实际施工，有无多余、浪费。

（3）工艺顺序是否错乱。

（4）施工工艺做法说明必须单项目针对性编制，项目中未发生的工艺不得出现在施工工艺做法说明中，或要求设计院采用勾选模式。

6、材料表（物料表）（1）材料表是否完整，编号、名称、规格尺寸、厚度、特殊性能要求（如有）、使用部位。

（2）施工图材料表中严格禁止出现任何相关品牌信息。

7、交楼标准：核对是否使用A类材料。

二、平面1、平面图是否完整（以交楼标准施工图为范例）（1）原建筑平面图：核对设计图是采用了最新版建筑施工图。

（2）平面布置图①图中是否整合厨房、卫生间、阳台的给排水立管，燃气表位置。

②禁止装修设计套用原建筑平面图时删除建筑轴号及空调外机位。

（2）墙体改造图（如有）：重点关注门洞、包管尺寸。

（3）地面铺设图①各空间起铺点是否合理，注意排砖损耗。

②地面标高、卫生间及阳台排水坡度及方向是否合理。

③各空间门槛石设计是否合理，重点关注入户、卫生间、阳台门槛石。

④厨房地柜不贴砖区域尺寸是否合理，特别注意冰箱位地面易露底。

⑤销售中心必须核对地面标高与幕墙、园建、电梯的标高关系。

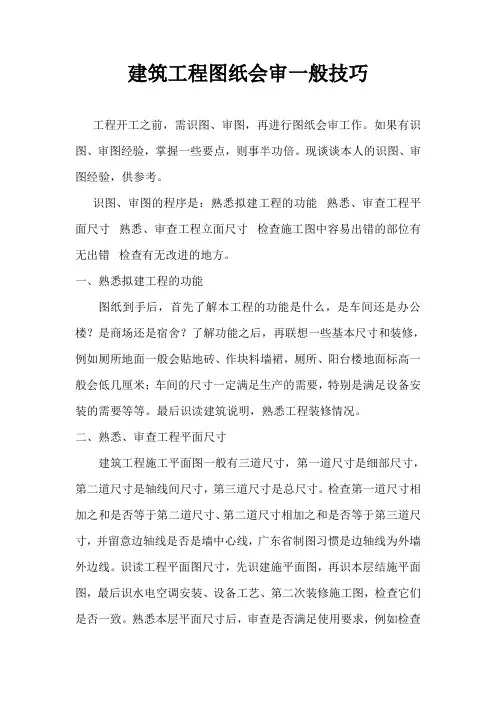

建筑工程图纸会审一般技巧工程开工之前，需识图、审图，再进行图纸会审工作。

如果有识图、审图经验，掌握一些要点，则事半功倍。

现谈谈本人的识图、审图经验，供参考。

识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。

一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。

最后识读建筑说明，熟悉工程装修情况。

二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。

检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。

识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。

熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。

识读下一层平面图尺寸时，检查与上一层有无不一致的地方。

三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。

通过这些施工图，可掌握工程的立面尺寸。

正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。

审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。

检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。

施工图纸的审查与修改要点引言施工图纸的审查和修改是建筑工程中非常重要的环节。

通过对施工图纸的精细审查和及时合理的修改，可以确保工程施工的顺利进行，避免后期出现错误和纠纷。

本文将从十二个方面论述施工图纸的审查与修改要点，为工程管理者和建筑师提供指导。

1. 审查施工图纸的完整性施工图纸的完整性是其审查的第一要点。

施工图纸应当包括建筑平面图、立面图、剖面图、节点图、构造图、各种安装图及附属图纸等。

对于缺失的图纸或与设计要求不符的图纸需要及时发现和修正，以确保施工的正常进行。

2. 核对施工图纸与设计文件的一致性施工图纸应当与设计文件保持一致，涉及楼层高度、布置尺寸、位置、结构、装修细节等方面。

审查人员应仔细核对施工图纸与设计文件之间的一致性，及时发现和纠正不一致之处。

3. 检查施工图纸标注的准确性和清晰度施工图纸的标注对于施工人员来说至关重要。

审查人员应当检查标注的准确性和清晰度，确保施工人员容易理解和正确操作。

对于模糊不清或错误的标注，应及时要求修改并重新审查。

4. 验证施工图纸的技术规范施工图纸应符合相关的技术规范和标准，例如国家建筑设计规范、结构设计规范、电气安装规范等。

审查人员需要对施工图纸的技术规范进行验证，确保其符合要求。

对于违反技术规范的地方，应当要求设计人员进行修改。

5. 检查施工图纸的安全性施工图纸应当考虑到建筑工程的安全性。

审查人员应仔细检查施工图纸中的安全要求，如消防安全、防雷安全、防护措施等，确保施工的安全性并避免意外事件的发生。

6. 验证施工图纸的可行性和可操作性施工图纸应当具有可行性和可操作性。

审查人员需要验证施工图纸的设计方案是否可行，施工人员是否可以按照图纸的要求进行操作。

对于不可行或不可操作的方案，应当及时提出修改意见。

7. 确认施工图纸的材料规格和数量施工图纸应当明确规定所使用的材料的规格和数量。

审查人员需要核对施工图纸中的材料规格和数量，确保其与设计文件一致，并符合实际施工的需要。

监理应该具备的图纸会审基本知识(工程审图技巧与方法)工程审图：先粗后精，先建筑后结构，先大后细，先主体后装修，先一般后特殊的审图方法。

一、平面模板图校对一）、轴线：1、轴号、尺寸是否有误、是否与建筑图对应。

2、总尺寸是不是分尺寸之和。

3、角度是否够精度，斜交轴网以长轴两端定位，避免以起点和角度定轴线。

4、有没有未定位的轴线，有没有多余轴号。

5、圆弧轴线有没有注明半径，圆心有没有定位。

二）、轮廓与标高：1、结构轮廓与建筑是否一致。

2、结构平面各部分的标高是否标明，是否与建筑相应位置符合，注意建筑覆土范围、各层卫生间、室外露台，屋顶花园，台阶位置、电梯底坑、水池的吸水槽、公共厨房与肉菜市场等需垫高的场所。

3、结构变标高位置及反梁是否为实线，有没有实线与虚线相交的地方。

4、天面、地下室平面是否为结构找坡，若建筑找坡是否考虑找坡荷载。

5、与邻接区域的梁、板连接关系与缝是否正确。

6、建筑、设备在板上开的洞有没有遗漏。

三）、柱、墙位：1、下层墙柱有没有用虚粗线表示，是否画了不该升上的墙柱,是否画了梁上柱。

2、墙柱是否与建筑一致，在位置和尺寸上是否有影响建筑使用。

3、建筑、设备在混凝土墙上开的洞有没有漏。

4、注意墙、柱顶标高是否满足建筑标高，是否满足梁板的搭接要求。

四）、梁：1、房屋周圈梁是否等高，注意其与建筑周圈墙的关系。

2、逐条检查梁的定位、编号、尺寸和跨数以及梁顶标高与板面标高关系是否正确。

3、梁高宽是否异常。

如悬挑梁高小于跨度的1/6，一般梁高小于跨度的 1/15，梁尺寸过大影响建筑开门窗或楼梯间等。

4、有没有高粱搭在矮梁上。

5、有没有梁位置不妥，如跨过厅房等。

梁布置是否影响了建筑美观。

梁平齐的优先顺序：厅、主房、客房、楼梯通道、厨厕、储物间等。

五）、楼电梯：1、有没有注上编号。

2、电梯底坑标高有无遗漏，机房部位是否封板，机房顶部是否加吊钩。

3、楼梯柱是否已表示且定位。

4、楼梯起步位置有没有表示。

六）、开洞与井沟：1、风井，水电井、烟道是否遗漏。

工程施工图会审内容一、施工图审查的目的和意义1.1 目的施工图审查的目的是通过对施工图的综合审查，对设计单位提交的施工图进行合理性、科学性、完整性的审查，验证施工图的准确性和合理性，并通过会审形式使建设单位、设计单位和施工单位三方共同参与对施工图的审核，达成一个共识，确保施工图的可实施性和可靠性，为施工提供正确、清晰、精确的指导。

1.2 意义（1）确保施工图的准确性和可行性，避免在施工过程中出现设计错误、遗漏等问题，从而减少施工中的调整和修正，提高施工效率，保证工程质量；（2）加强建设单位、设计单位和施工单位之间的沟通和协作，形成合作共识，明确各方责任，提高项目管理效率；（3）规避工程风险，提高工程施工过程中的安全性，节约施工成本，确保工程按时完成、合格交付；（4）促进施工方案的合理性和施工工艺的优化，提高工程的经济性和可持续性。

二、施工图审查的内容和程序2.1 施工图审查内容（1）图纸的编制和设计要求：包括图纸的规格和比例、图幅的划分、图纸的编码和标记、图纸的文件名称、图纸的标注、文字和符号的规范等；（2）建筑结构和构造：包括建筑物的结构体系、结构各部分的尺寸和材料、构造的形式和连接方式、承重构件的布置和构造等；（3）建筑装饰和装修：包括建筑物的装饰和装修材料、色彩和造型设计、细部构造、装饰图案和标识、材料和施工工艺要求等；（4）建筑给排水和暖通设备：包括建筑物的给排水系统、的冷热水系统、暖通系统、排烟系统、保温和隔热技术等；（5）电气照明和弱电系统：包括建筑物的电气布线、照明设计、插座、开关和控制装置、弱电系统、安全设备和紧急疏散系统等；（6）消防安全设施和灭火设备：包括消防通道、消防门、消防楼梯、灭火设备、报警系统和自动喷水灭火系统等；（7）其他专业设计要求：如声学设计、绿化设计、景观设计、水环境设计等。

2.2 施工图审查程序（1）施工图会审的组织：建设单位组织施工图会审工作，确保设计单位、施工单位和监理单位等参加；（2）施工图会审的召开：确定会审时间和地点，邀请相关单位和专家参加，提前通报审查内容、要求和注意事项；（3）施工图会审的程序：按照时间顺序逐一审查施工图的各项内容，逐项提出检查意见和建议；（4）施工图会审的记录：由专门人员记录会审过程和结果，整理汇总审查意见和建议，形成施工图会审意见书或会审纪要；（5）施工图会审的总结和归档：对施工图审查的结果进行总结和评估，完成施工图审查报告，并归档保存备查。
