制药设备与工程设计(朱宏吉)(二版)第十三章 空气净化系统.

制药设备与工厂设计期末复习参考教材：制药设备与工程设计（朱宏吉）1、气、粉分离装置类型、原理类型：旋风分离。

（P133至134）袋式滤尘器。

（P135）湿式除尘器（生工设备P436）2、真空泵（P103，图7-17），要能看图说原理。

3、离心泵工作原理、气蚀、气缚（制药设备P93-94）4、外啮合齿轮泵（P99图7-10）5、回转叶轮动态分级机原理（P78图5-25，图5-26）。

6、均化设备粉碎机理？均质机、胶体磨结构及工作原理(p80-p81）7、粉碎机理（P62）。

8、锤片式工作原理。

P63图5-29、球磨机工作原理p63-65图5-3、5-5、5-410、超微粉碎：扁平式气流磨图5-7/ 图5-9对喷式气流磨（P70，图5--11）图5—10图5--12）12、板框式压滤机结构、原理。

（P122-123图10-2图10-3）13、转筒真空过滤机结构原理。

（P127 图10-13；生工设备P213图2-2-10）要求看图作答。

14、离心机（分离因数、意义、公式）生工设备P218-21915、卧式螺旋沉降卸料离心机（p130图10-20）（看图说工作原理）管式离心机、碟片式离心机p132-133图10-2210-23，10-24（看图说工作原理）16、离心萃取机（P140图11-3、11-4）。

（看图说工作原理）17、提取设备（P144图11-8，p144图11-9，p146 图11-12 （看图说工作原理）18、平转式（旋转式）浸提器p145图11-11（看图说工作原理）19、超临界萃取设备，原理，优点及应用。

超临界萃取设备分离方法（3-4种，在课外查资料或在校精品课程网上打开食品工程设备课件找分离设备中之萃取设备）(要求画出纯二氧化碳压温图说明)P149图11-15，p150图11-16（看图说工作原理）p152设备分述要理解）20、电渗析设备工作原理。

P169图12-13，生工设备P461图3-4-4）（给图说明原理，会标出阴极、阳极、阴膜………等部件）21、发酵设备a、机械通风发酵罐结构、原理、操作（灭菌）。

1.验证的概念：能证实任何程序、生产过程、设备、物料、活动或系统确实能导致预期结果的有文件证明的行为。

2.设计确认DQ 安装确认IQ 运行确认OQ 性能确认PQ3.空气净化系统的验证：测试仪器的校正、安装确认、运行确认、性能确认、（洁净度测定）纯水系统验证：安装确认、运行确认、系统监控、日常监测、验证周期。

制药设备验证：设计确认DQ、工厂验收测试FAT、现场验收测试SAT、安装验证IQ、操作验证OQ及性能验证PQ。

4.片剂生产工艺流程：1.粉粹筛分2.混合3.制粒4.干燥5.压片6.包衣7.包装制粒方法：湿法制粒一步制粒制粒流化干燥湿法制粒设备及其原理：快速混合制粒机（卧式）通过搅拌器混合及高速旋转制粒刀切制将快速翻动和转动的物料制成颗粒。

5.烘箱干燥：加热器将空气加热，热风和烘盘上的湿物料之间进行传质和传热，带走水分，从而将物料干燥。

应用：干燥时间长，不适用于含热敏性物料的干燥。

喷雾干燥：用雾化器将溶液喷成雾滴分散于热气流中，使水分迅速蒸发直接获得干燥产品的设备。

真空干燥器：在密闭容器中抽去空气后进行干燥。

干燥时间长，不适合任何热敏性物料的干燥。

（工作原理及使用范围）6.雾化器类型：1.压力式：利用高压泵将溶液压至20-200atm，经喷嘴喷成雾滴。

适用于粘性料液，动力消耗小，但需要高压泵。

2.气流式：利用压缩空气的高速运动使料液在喷嘴出口处雾化成液滴。

适用于任何粘度的料液，但动力消耗大。

3.离心式：利用高速旋转的转盘，使注于其上的溶液获得最大的离心能量，在盘的边缘分散成雾滴。

适用于高粘度料液的干燥，动力消耗介于两者之间，但造价高。

（工作原理优缺点喷雾干燥特点）7.单冲压片机与旋转冲压片机出片各用什么调节？1.出片机构的主要作用是将中模孔内压制成型的片剂推出。

2.常采用坡度导轨，使下冲渐渐上升，直至推出片剂。

8.片剂包装类型：瓶装、双铝和铝塑生产洁净区分级：非无菌药品中的口服固体药品的暴露工序应在30万级中进行。

1.请简述GMP与车间卫生需针对哪些方面采取处理措施（2）描述空气净化系统的一般性流程（3）描述洁净室的重要控制参数答：（1）主要针对空气、人员净化、物料进出、设备运行、生产过程等五方面采取处理措施（2）空气净化系统的一般流程：新风粗效过滤器冷却器加热器加湿器洁净室高效过滤器中效过滤器（3）洁净室的重要控制参数：温度：18-26℃相对湿度：45%-65%洁净室压力：洁净室与室外至少保持10Pa的正压旋转式压片机工作流程：(1)下冲转到加料器之下时，下冲的位置趋低，致使物料颗粒流入中模模腔。

上冲升起让开加料器；(2)下冲转到充填轨时，保证了一定的充填量；(3)下冲转到计量轨时，经刮粉器将多余的物料颗粒刮去，保证了剂量的准确，(有时将充填轨与计量轨做在一起)；(4)当上下冲转到上下两压轮之间，两冲之间的距离为最小，即压缩成片；(5)下冲转到顶出轨时，下冲把中模模腔内的片子逐渐顶出，直至下冲与中模的上缘相平；(6)药片被拦片板推开。

以上工序，旋转式压片机以多个冲模的形式周而复始。

优点：饲粉方法合理、片重差异小、压力分布均匀、生产效率高。

旋转式压片机：动力部分、传动部分、工作部分旋转式压片机充填通过调节充填轨道的高低来实现的。

加压利用上下冲相对位置加压于定量颗粒，使其受压成一定厚度和硬度的片状形态。

分为曲柄冲击式和定位压轮式两种。

旋转式压片机的加压机构通过调节蜗杆等控制下压轮使下冲头上升或下降，以此调节颗粒的受压及片厚等。

下冲头上升颗粒的受压加大下冲头下降颗粒的受压减小设计前期各项准备工作项目建议书审查及批准设计前期工作阶段可行性研究报告审查及批准编制设计任务书初步设计设计工作阶段初步设计审查施工图设计组织工程施工进行生产准备设计后期服务阶段竣工验收和交付生产厂址选择原则：1、应在大气含尘、含菌浓度低、无有害气体、自然环境好的区域。

2、应远离码头、铁路、机场、交通要道以及散发大量粉尘和有害气体的工厂、仓贮、堆场等严重空气污染、水质污染、振动或噪声干扰的区域。

药物制剂工程技术与设备一、名词解释3.干燥：指利用热能除去含湿的固体物质或膏状物中所含的水分或其他溶剂，获得干燥物品的工艺操作。

4.反渗透法：指将水通过半透膜去除杂质，从而得到纯净的水。

5.筛分：指将某粒度分布的粉体通过单层或多层筛孔按粒度分成两种或多种不同粒度的过程。

8.超滤法：指通过膜表面的微孔结构对物质进行选择性分离的水处理技术。

9.渗漉法：指将适度粉碎的药材于渗漉器中，由上部连续加入的溶剂渗过药材层后从底部流出渗漉液而提取有效成分的方法。

10.浸渍法：指处理的药材于提取器中加适量溶剂，用一定温度和时间进行浸提，使有效成分浸出并使固、液分离的方法。

11.水蒸气蒸馏法：指将药材的粗粉或碎片浸泡润湿后，直火加热蒸馏或通入水蒸气蒸馏，也可在多能式中药提取罐中对药材边煎煮边蒸馏，药材中的挥发成分随水蒸气蒸馏而带出，冷凝后分层，收集挥发产品。

12.冷冻干燥：指将需要干燥的药物溶液预先冻结成固体，然后在低温低压条件下从冻结状态不经过液态而直接升华除去水分的一种干燥方法。

13.粉碎：指借助机械力将大块固体物质碎成适用程度的操作过程.14.超临界流体：指某种气（或液）体或气（或液）体混合物在操作压力和温度均高于临界点时，其密度接近液体，而其扩散系数和黏度均接近气体，其性质介于气体和液体之间的流体。

P282 15.湿法粉碎：是指药物中加入适量水或其他液体一起研磨粉碎的方法。

通常选用的液体是以药物遇湿不膨胀，两者不起变化，不妨碍药效为原则。

建设程序：一个建设项目从准备、决策、设计、施工到竣工验收整个过程中的各个阶段及其先后顺序，称为建设程序。

2.可行性研究：是投资前期，通过调查研究，运用多种科学成果，对具体工程项目建设的必要性、可能性与合理性进行全面的技术经济论证的一门综合性学科。

3.GMP：“药品生产和质量管理规范”，即所谓的GMP法(Good Manufacturing Practice)。

6.粉碎细度：粉碎前后固体药物的平均直径之比值。

一、绪论*1、按照国家标准，制药设备分为哪几类？原料药机械及设备(L)，制剂机械(Z)，药用粉碎机械(F)，饮片机械(Y)，制药用水设备(S)，药品包装机械(B)，药物检测设备(J)，其他制药机械及设备(Q)。

2、GMP对制药设备有哪些要求？⑴有与生产相适应的设备能力和最经济合理安全的正常运行⑵有满足制药工艺所要求的网上功能及多种适应性⑶能保证药品加工中品质的一致性⑷易于操作和维修⑸易于设备内外的清洗⑹各种接口符合协调配套组合的要求⑺易安装，且易于移动有利组合的可能⑻进行设备验证（包括型式，结构，性能等。

）3、什么是原药料机械及设备？实现生物、化学物质转化，利用动物、植物、矿物制取医药原料的工艺设备及机械。

4、如何贯彻制药设备的GMP？P2功能的设计及要求，结构设计要求，材料选用，外观设计及要求，设备接口问题。

三、设备材料及防腐1、材料的性能有哪些？几种力学性能的指标有哪些？材料的性能包括材料的力学性能、物理性能、化学性能和加工性能。

力学性能的指标有强度、硬度、塑性、冲击韧性。

2、什么是碳钢，铸铁和奥氏体不锈钢？碳钢和铸铁是有95%以上的铁和0.05%～4%的碳及1%左右的杂质元素所组成的合金，称“碳铁合金”。

一般含碳量在0.02%～2%者称为钢，大于2%者称为铸铁。

奥氏体不锈钢在常温下具有奥氏体组织的不锈钢。

此类钢，包括Cr18Ni8系不锈钢以及在此基础上发展起来的含铬镍更高，并含钼，硅，铜等合金元素的奥氏体类不锈钢。

3、什么是晶间腐蚀？所谓晶间腐蚀，是在400～800℃的温度范围内，碳从奥氏体中以碳化铬形式沿晶界析出，使晶界附近的合金元素（铬与镍）含铬量降低到耐腐蚀所需的最低含量（12％）以下，腐蚀就在此贫铬区产生。

这种沿晶界腐蚀称为晶间腐蚀4、金属设备的防腐蚀措施有哪些？⑴衬覆保护层金属保护层电镀，喷镀，衬里。

非金属保护层衬里，防腐涂料。

⑵电化学保护阴极保护通过外加电流使被保护的金属阴极极化以控制金属腐蚀。

《制药工程设备及工艺设计》课程简介
制药工程设备及工艺设计是制药工程专业的专业核心课，共51学时、3学分，修读对象为制药工程专业的本科生，该课程内容共分四部分：第一部分包括工程力学基础、工程材料、机械传动与常用机构等工程基础部分知识，以拓宽基础和够用为度；第二部分主要介绍粉碎与分级、均化设备、混合与制粒设备、流体输送机械、换热设备、反应设备、机械分离设备、萃取与浸出设备、膜分离设备、蒸馏与吸收设备、干燥设备、制药用水生产设备、灭菌设备等化学药、生物药、中药等原料药生产设备的原理、结构、特点和应用，侧重于设备的比较和选型；第三部分介绍药物制剂、包装等专用设备的工作原理和基本构造；第四部分介绍制药工程设计、洁净车间设计和清洁生产与末端治理技术等内容，以培养学生的工程观念、树立环境保护意识。

该课程成绩评定由平时成绩、期中成绩和期末成绩三部分组成，其中平时成绩占总分的10%，期中成绩占总分的20%，期末成绩占总分的70%。

所用教材为《制药设备与工程设计》第二版（主编：朱宏吉、张明贤，出版社：化学工业出版社），参考书有：《药物制剂设备与车间工艺设计》（主编：张绪峤，出版社：中国医药科技出版社）、《制药工程设备》（主编：刘书志，出版社：化学工业出版社）、《制药设备与工艺设计》（主编：张珩，出版社：高等教育出版社）等。

学习该课程需先修高等数学、物理化学、化工原理、机械基础与工程制图、生物化学、工业微生物等课程。

- 1 -。

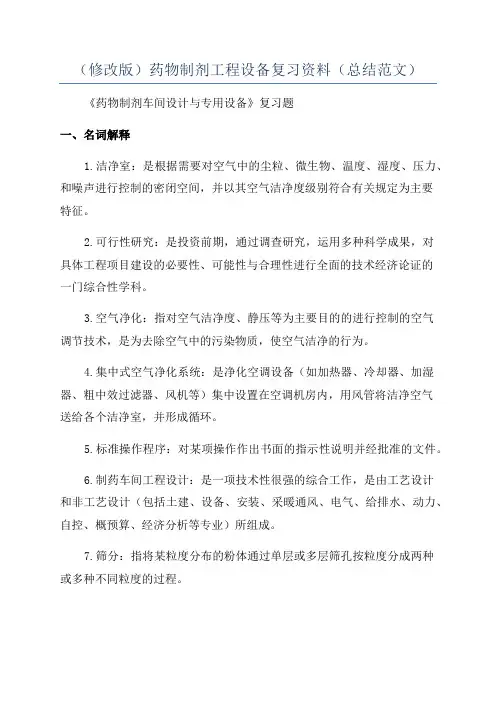

（修改版）药物制剂工程设备复习资料（总结范文）《药物制剂车间设计与专用设备》复习题一、名词解释1.洁净室：是根据需要对空气中的尘粒、微生物、温度、湿度、压力、和噪声进行控制的密闭空间，并以其空气洁净度级别符合有关规定为主要特征。

2.可行性研究：是投资前期，通过调查研究，运用多种科学成果，对具体工程项目建设的必要性、可能性与合理性进行全面的技术经济论证的一门综合性学科。

3.空气净化：指对空气洁净度、静压等为主要目的的进行控制的空气调节技术，是为去除空气中的污染物质，使空气洁净的行为。

4.集中式空气净化系统：是净化空调设备（如加热器、冷却器、加湿器、粗中效过滤器、风机等）集中设置在空调机房内，用风管将洁净空气送给各个洁净室，并形成循环。

5.标准操作程序：对某项操作作出书面的指示性说明并经批准的文件。

6.制药车间工程设计：是一项技术性很强的综合工作，是由工艺设计和非工艺设计（包括土建、设备、安装、采暖通风、电气、给排水、动力、自控、概预算、经济分析等专业）所组成。

7.筛分：指将某粒度分布的粉体通过单层或多层筛孔按粒度分成两种或多种不同粒度的过程。

8.设备选型：是指购置设备时，根据生产工艺要求和市场供应情况，按照技术上先进、经济上合理、生产上适用的原则，以及可行性、维修性、操作性和能源供应等要求，进行调查和分析比较，以确定设备的优化方案。

9.一步制粒机：又称流化床制粒，是在自下而上通过的热空气的作用下，使物料粉末保持流化状态的同时，喷入含有黏合剂的溶液，使粉末结聚成颗粒的方法。

它将常规湿法制粒的混合、制粒、干燥三个步骤在密闭容器内一次完成。

10.工艺流程设计：工艺流程设计是用图示的方法将生产过程中所用的设备、物料和能量发生的变化及其流向、管道和仪表表示出来。

它是设计和施工的依据，也是操作运行及检修的指南。

二、选择、填空题1.制药车间工程设计是一项技术性很强的综合工作，是由工艺设计和非工艺设计所组成。

2.真空制膏机的搅拌类型有主搅拌、溶解搅拌和均质搅拌.3.中药浸膏干燥中采用喷雾干燥的方法，所用的雾化器有三种形式：压力喷嘴式、气流式雾化器和离心式雾化器。
