美制一般密封管螺纹的基本尺寸

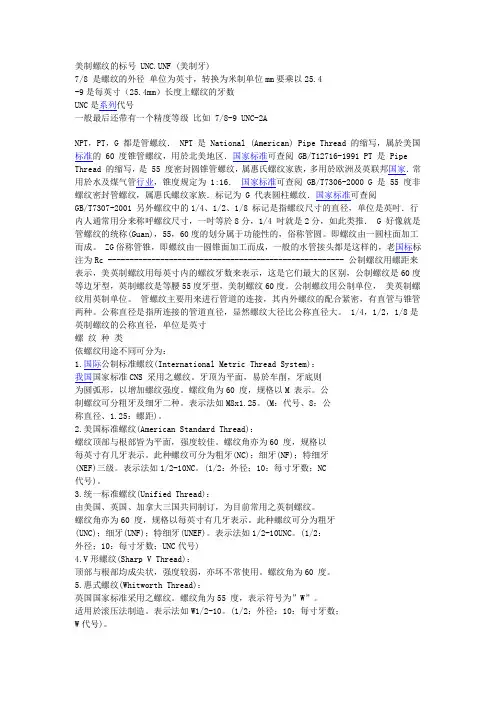

美制螺纹的标号 UNC.UNF (美制牙)7/8 是螺纹的外径单位为英寸，转换为米制单位mm要乘以25.4-9是每英寸（25.4mm）长度上螺纹的牙数UNC是系列代号一般最后还带有一个精度等级比如 7/8-9 UNC-2ANPT，PT，G 都是管螺纹． NPT 是 National (American) Pipe Thread 的缩写，属於美国标准的 60 度锥管螺纹，用於北美地区．国家标准可查阅 GB/T12716-1991 PT 是 Pipe Thread 的缩写，是 55 度密封圆锥管螺纹，属惠氏螺纹家族，多用於欧洲及英联邦国家．常用於水及煤气管行业，锥度规定为 1:16．国家标准可查阅 GB/T7306-2000 G 是 55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为 G 代表圆柱螺纹．国家标准可查阅GB/T7307-2001 另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英吋．行内人通常用分来称呼螺纹尺寸，一吋等於8分，1/4 吋就是2分，如此类推． G 好像就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。

即螺纹由一圆柱面加工而成。

ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，老国标标注为Rc ------------------------------------------------------ 公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。

公制螺纹用公制单位，美英制螺纹用英制单位。

管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。

公称直径是指所连接的管道直径，显然螺纹大径比公称直径大。

1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸螺纹种类依螺纹用途不同可分为：1.国际公制标准螺纹(International Metric Thread System)：我国国家标准CNS 采用之螺纹。

管螺纹基本尺寸表(GB/T7307-1987)
管螺纹是位于管壁上用于连接的螺纹,有55度非密封管螺纹和55度密封管螺纹。

主要用来进行管道的连接，使其内外螺纹的配合紧密，有直管和锥管两种。

常见的管螺纹主要包括以下几种：NPT、PT、G等。

1）NPT是National(American)Pipe Thread的缩写，属于美国标准的60度椎管螺纹，用于北美地区，国标查阅GB/T12716-1991。

2）PT（BSPT）是Pipe Thread 的缩写，是55度密封圆锥管螺纹，属于惠氏螺纹家族，多用于欧洲及英联邦国家，常用于水及煤气管行业，锥度1:16，国标查阅
GB/T7306-2000。

国内叫法为ZG。

3）G是55度非螺纹密封管螺纹，属惠氏螺纹家族。

标记为G代表圆柱螺纹。

国标查阅GB/T7307-2001。

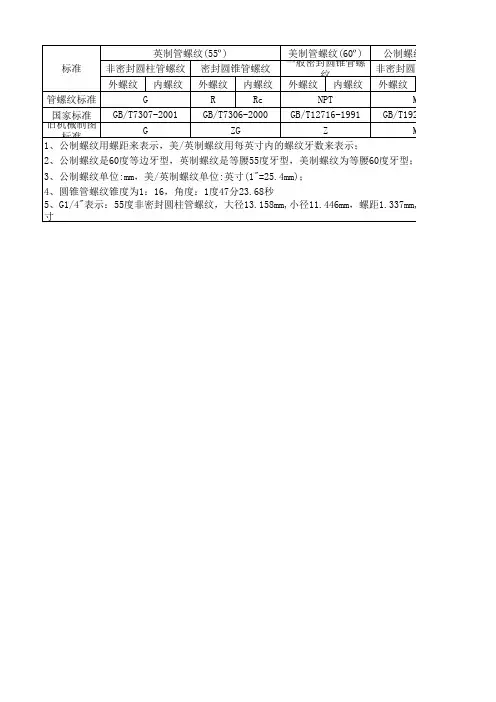

公制螺纹与英制螺纹的区别
公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示；
公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹为等腰60度牙型；
公制螺纹用公制单位（如mm），美英制螺纹用英制单位（如英寸）；
“行内人”通常用“分”来称呼螺纹尺寸，一英寸等于8分，1/4英寸就是2分，以此类推。

另外还有：ISO—公制螺纹标准60度；UN—统一螺纹标准60度；API—美国石油管螺纹标准60度；W—英国惠氏螺纹标准55度。

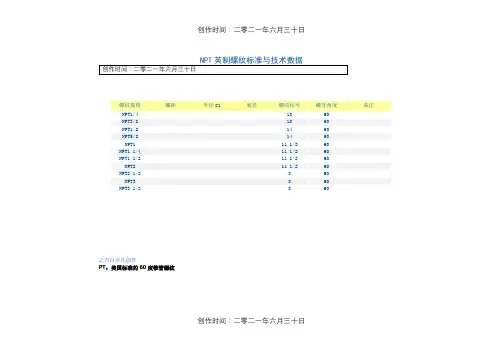

螺纹规格螺距外径C1 底径螺纹标号螺牙角度备注NPT1/4 18 60NPT3/8 18 60NPT1/2 14 60NPT5/8 14 60NPT1 11 1/2 60 NPT1 1/4 11 1/2 60NPT1 1/2 11 1/2 60 NPT2 11 1/2 60 NPT2 1/2 8 60 NPT3 8 60 NPT3 1/2 8 60之吉白夕凡创作PT：美国标准的60度锥管螺纹创作时间：二零二一年六月三十日尺寸代号牙数n螺距P牙型高度h基准平面内的基本直径基准距离L1装配余量L3外螺纹小端面内的基本小径年夜径d=D中径d1=D2小径d1=D1mm 圈数mm 圈数mm mm1/16 27 3 1/8 27 3 1/4 18 3 3/8 18 3 1/2 14 3 3/4 14 3 1 3 11/4 3创作时间：二零二一年六月三十日11/2 32 3 21/28 23 8 2 31/28 24 8 25 8 26 8 28 8 2 10 8 2 12 8 2 14O.D. 8 2 16O.D. 8 2 18O.D. 8 2 20O.D. 8 2 24O.D. 8 2 注：①可参考表中的最右边一列数据选择攻丝前的麻花钻直径；②螺纹收尾长度（V）为3.47 P；③ O.D.是英文管子外径（outside diameter）的缩写.创作时间：二零二一年六月三十日标识表记标帜：美制一般密封管螺纹的完整标识表记标帜由螺纹特征代号, 螺纹尺寸代号和旋向代号组成.左旋螺纹的旋向代号为LH；右旋螺纹的旋向代号省略不标. 例如：1/8 NPT-LH,1/8暗示螺纹尺寸, NPT为螺纹特征代号, LH暗示左旋. 美制管螺纹的米制化方法：将管螺纹的原英寸尺寸乘以25.4就转化为毫米尺寸.创作时间：二零二一年六月三十日。

第一章国标螺纹的一般知识一. 螺纹的分类1. 螺纹分内螺纹和外螺纹两种；2. 按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3. 按线数分单头螺纹和多头螺纹；4. 按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5. 按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二. 米制普通螺纹1. 米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2. 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1. 粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。

2.2. 普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。

3. 米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1. 常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距公称直径螺距P 铸铁底孔碳钢底孔外螺纹光杆直径公称直径螺距P 铸铁底孔碳钢底孔外螺纹光杆直径M5 0.8 4.1 4.2 4.9 M24 3 20.8 21 23.7M6 1 4.9 5 5.9 M27 3 23.8 24 26.7M8 1.25 6.6 6.7 7.9 M30 3.5 26.3 26.5 29.6M10 1.5 8.3 8.5 9.8 M33 3.5 29.3 29.5 32.6M12 1.75 10.3 10.4 11.8 M36 4 31.7 32 35.5M14 2 11.7 12 13.7 M42 4.5 37.2 37.5 41.5M16 2 13.8 14 15.7 M48 5 42.5 43 47.5M18 2.5 15.3 15.5 17.7 M56 5.5 50 50.5 55.5M20 2.5 17.3 17.5 19.7 M64 6 57.5 58 63.53.2. 米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。

密封管螺纹一、密封管螺纹按标准分主要有三类：1.英制标准密封管螺纹（惠氏）牙形角55度单位为inch，锥度1:16，牙顶和牙底有圆角。

2.美制标准密封管螺纹（布氏）牙形角60度单位为inch，锥度1:16，牙型为平顶平底。

3.米制密封管螺纹牙形角60度单位为mm，锥度1:16，牙型为平顶平底。

二、螺纹密封的配合方式和应用场合1．圆柱内螺纹—圆锥外螺纹：用于低压管路，静载荷环境。

2．圆锥内螺纹—圆锥外螺纹：用于高压管路，变载荷环境。

如下图所示三、标记方法1．英制密封管螺纹标记方法：圆锥内螺纹例：Rc1/2圆锥外螺纹例：R3/4圆柱内螺纹例：Rp1/2例：Rp3/4/ R3/4 表示3/4英寸圆柱内螺纹配3/4英寸圆锥外螺纹。

标注方法是内螺纹在前，外螺纹在后，中间用斜线“/”分开。

2．美国管螺纹标准规定的标记由螺纹尺寸代号、每英寸牙数、螺纹特征代号组成。

对60度干密封圆锥管螺纹在其螺纹特征代号后标注其公差等级代号(1或2)，1级螺纹的公差等级代号可以省略不标。

例如：3-8NPSC、4—8NPT、3／4—14PTF—SAE SHORT。

3/4-14-NPT：3/4表示管子公称尺寸，14表示每英寸的牙数，NPT是螺纹种类代号。

3. 米制密封管螺纹1) 代号ZM;2) 米制密封管螺纹的尺寸用公称直径表示；3）标准基距不标注，短基距用S表示；4）与外锥螺纹配合的圆柱螺纹用普通螺纹代号加注标准号表示。

例：公称直径为10mm的米制锥螺纹（标准基距）其标记为：ZM10 与其配合的圆柱内螺纹的标记为：M10x1•GB1415圆锥内螺纹与圆锥外螺纹的配合：ZM10/ZM10圆柱内螺纹与短基距的圆锥外螺纹的配合为：M10x1•GB1415/ZM10-S四、圆锥管螺纹配合特点：内外螺纹旋紧后螺纹副自身具有一定的密封能力，使用可在螺纹副内加入密封填料如生料带如聚四氟乙烯生料带等，以提高其密封性。

管螺纹的密封主要信赖于内外螺纹在牙顶、牙底和牙侧的完全密合。

管螺纹尺寸对照表-管螺纹标准表管螺纹尺寸对照表管螺纹标准表在机械制造、管道连接等领域，管螺纹是一种常用的连接方式。

为了确保连接的准确性和密封性，了解管螺纹的尺寸和标准是至关重要的。

下面为您详细介绍管螺纹尺寸对照表以及相关的标准。

管螺纹主要分为两大类：圆柱管螺纹和圆锥管螺纹。

圆柱管螺纹，常见的有 G 螺纹。

G 螺纹的牙型为三角形，牙型角为55 度。

其尺寸规格通常以公称直径和每英寸的牙数来表示。

比如，G1/2 表示公称直径为 1/2 英寸的圆柱管螺纹，每英寸有 14 牙。

圆锥管螺纹又包括 R 螺纹和 NPT 螺纹等。

R 螺纹是英制密封圆锥管螺纹，牙型角为 55 度。

NPT 螺纹是美制一般密封圆锥管螺纹，牙型角为 60 度。

以常见的 R 螺纹为例，R1/2 表示的是公称直径为 1/2 英寸的圆锥管螺纹。

在实际应用中，圆锥管螺纹的尺寸会随着螺纹的位置而有所变化。

比如，在基准平面上，大径、中径和小径的尺寸都有明确的规定。

下面为您列出一份较为常见的管螺纹尺寸对照表：｜螺纹类型｜公称直径（英寸）｜每英寸牙数｜大径（mm）｜中径（mm）｜小径（mm）｜｜｜｜｜｜｜｜｜ G1/8 ｜ 1/8 ｜ 28 ｜ 9728 ｜ 9147 ｜ 8566 ｜｜ G1/4 ｜ 1/4 ｜ 19 ｜ 13157 ｜ 12301 ｜ 11445 ｜｜ G3/8 ｜ 3/8 ｜ 19 ｜ 16662 ｜ 15806 ｜ 14950 ｜｜ G1/2 ｜ 1/2 ｜ 14 ｜ 20955 ｜ 19793 ｜ 18631 ｜｜ G3/4 ｜ 3/4 ｜ 14 ｜ 26441 ｜ 25279 ｜ 24117 ｜｜ G1 ｜ 1 ｜ 11 ｜ 33249 ｜ 31770 ｜ 30291 ｜｜ R1/8 ｜ 1/8 ｜ 28 ｜ 9728 ｜ 9147 ｜ 8566 ｜｜ R1/4 ｜ 1/4 ｜ 19 ｜ 13157 ｜ 12301 ｜ 11445 ｜｜ R3/8 ｜ 3/8 ｜ 19 ｜ 16662 ｜ 15806 ｜ 14950 ｜｜ R1/2 ｜ 1/2 ｜ 14 ｜ 20955 ｜ 19793 ｜ 18631 ｜｜ R3/4 ｜ 3/4 ｜ 14 ｜ 26441 ｜ 25279 ｜ 24117 ｜｜ R1 ｜ 1 ｜ 11 ｜ 33249 ｜ 31770 ｜ 30291 ｜｜ NPT1/8 ｜ 1/8 ｜ 27 ｜ 10242 ｜ 9489 ｜ 8736 ｜｜ NPT1/4 ｜ 1/4 ｜ 18 ｜ 13616 ｜ 12487 ｜ 11358 ｜｜ NPT3/8 ｜ 3/8 ｜ 18 ｜ 17055 ｜ 15926 ｜ 14797 ｜｜ NPT1/2 ｜ 1/2 ｜ 14 ｜ 21223 ｜ 19772 ｜ 18321 ｜｜ NPT3/4 ｜ 3/4 ｜ 14 ｜ 26568 ｜ 25117 ｜ 23666 ｜｜ NPT1 ｜ 1 ｜ 115 ｜ 33228 ｜ 31461 ｜ 29694 ｜需要注意的是，以上表格中的尺寸数据仅供参考，实际应用中可能会因为制造精度、材料等因素而有所偏差。

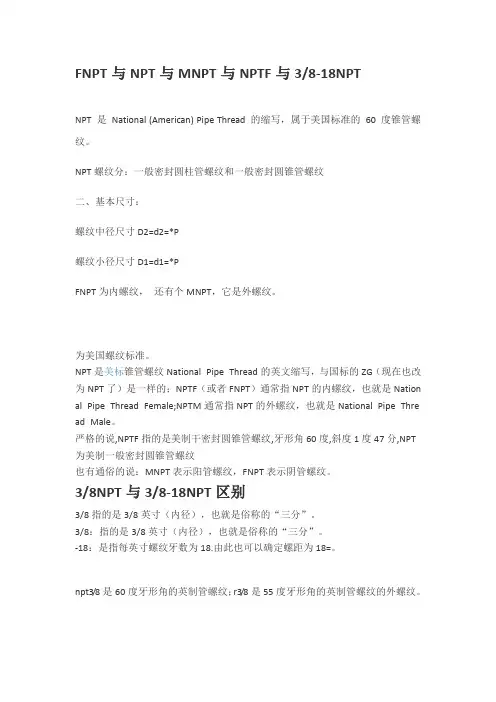

FNPT与NPT与MNPT与NPTF与3/8-18NPTNPT 是National (American) Pipe Thread 的缩写，属于美国标准的60 度锥管螺纹。

NPT螺纹分：一般密封圆柱管螺纹和一般密封圆锥管螺纹二、基本尺寸：螺纹中径尺寸D2=d2=*P螺纹小径尺寸D1=d1=*PFNPT为内螺纹，还有个MNPT，它是外螺纹。

为美国螺纹标准。

NPT是美标锥管螺纹National Pipe Thread的英文缩写，与国标的ZG（现在也改为NPT了）是一样的；NPTF（或者FNPT）通常指NPT的内螺纹，也就是Nation al Pipe Thread Female;NPTM通常指NPT的外螺纹，也就是National Pipe Thre ad Male。

严格的说,NPTF指的是美制干密封圆锥管螺纹,牙形角60度,斜度1度47分,NPT 为美制一般密封圆锥管螺纹也有通俗的说：MNPT表示阳管螺纹，FNPT表示阴管螺纹。

3/8NPT与3/8-18NPT区别3/8指的是3/8英寸（内径），也就是俗称的“三分”。

3/8：指的是3/8英寸（内径），也就是俗称的“三分”。

-18：是指每英寸螺纹牙数为18.由此也可以确定螺距为18=。

npt3/8是60度牙形角的英制管螺纹；r3/8是55度牙形角的英制管螺纹的外螺纹。

管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。

公称直径是指所连接的管道直径，显然螺纹大径比公称直径大。

外螺纹是只在圆柱或者圆锥外表面的螺纹。

例如螺栓表面的螺纹即为外螺纹，而螺母的螺纹为内螺纹。

英制螺纹是螺纹尺寸用英制标注，按外形分圆柱、圆锥两种；按牙型角分55°、60°两种。

NPT一般用于管螺纹，NPT 是National (American) Pipe Thread 的缩写，属于美国标准的60度锥管螺纹，用于北美地区。

公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。

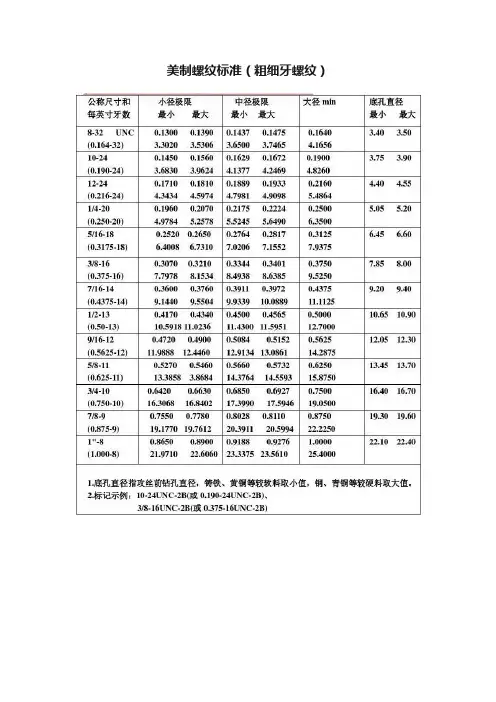

美制螺纹标准（粗细牙螺纹）美制外螺纹（2A）常用规格极限尺寸表（粗牙） UNC 公称尺寸/ 大径极限中径极限小径max 螺胚直径每英寸牙数最小最大最小最大最小最大8-32 UNC 0.1571 0.1631 0.1399 0.1428 0.1248 3.58 3.61 (0.164-32) 3.9903 4.1427 3.5535 3.6271 3.169910-24 0.1818 0.1890 0.1586 0.1619 0.1379 4.07 4.10 (0.190-24) 4.6177 4.8006 4.0284 4.1123 3.502712-24 0.2078 0.2150 0.1845 0.1879 0.1639 4.72 4.75 (0.216-24) 5.2781 5.4610 4.6863 4.7727 4.16311/4-20 0.2408 0.2489 0.2127 0.2164 0.1876 5.45 5.48 (0.250-20) 6.1163 6.3221 5.4026 5.4966 4.76505/16-18 0.3026 0.3113 0.2712 0.2752 0.2431 6.94 6.98 (0.3175-18) 7.6860 7.9070 6.8885 6.9901 6.17473/8-16 0.3643 0.3737 0.3287 0.3331 0.2970 8.40 8.44 (0.375-16) 9.2532 9.4920 8.3490 8.4607 7.54387/16-14 0.4258 0.4361 0.3850 0.3897 0.3485 9.83 9.87 (0.4375-14) 10.8153 11.0769 9.7790 9.8984 8.85191/2-13 0.4876 0.4985 0.4435 0.4485 0.4041 11.34 11.38 (0.50-13) 12.3850 12.6619 11.2649 11.3919 10.26419/16-12 0.5495 0.5609 0.5016 0.5068 0.4587 12.80 12.84 (0.5625-12) 13.9573 14.2469 12.7406 12.8727 11.65105/8-11 0.6113 0.6234 0.5589 0.5644 0.5119 14.27 14.32 (0.625-11) 15.5270 15.8344 14.1961 14.3358 13.00233/4-10 0.7353 0.7482 0.6773 0.6832 0.6255 17.28 17.33 (0.750-10) 18.6766 19.0043 17.2034 17.3533 15.88777/8-9 0.8592 0.8731 0.7946 0.8009 0.7368 20.27 20.32 (0.875-9) 21.8237 22.1767 20.1828 20.3429 18.71471"-8 0.9830 0.9980 0.9100 0.9168 0.8446 23.22 23.27 (1.000-8) 24.9682 25.3492 23.1140 23.2867 21.45281.螺胚直径指滚丝前的尺寸，数值为依经验公式计算而得，在实践中需验证。

密封管螺纹一、密封管螺纹按标准分主要有三类：1.英制标准密封管螺纹（惠氏）牙形角55度单位为inch，锥度1:16，牙顶和牙底有圆角。

2.美制标准密封管螺纹（布氏）牙形角60度单位为inch，锥度1:16，牙型为平顶平底。

3.米制密封管螺纹牙形角60度单位为mm，锥度1:16，牙型为平顶平底。

二、螺纹密封的配合方式和应用场合1．圆柱内螺纹—圆锥外螺纹：用于低压管路，静载荷环境。

2．圆锥内螺纹—圆锥外螺纹：用于高压管路，变载荷环境。

如下图所示三、标记方法1．英制密封管螺纹标记方法：圆锥内螺纹例：Rc1/2圆锥外螺纹例：R3/4圆柱内螺纹例：Rp1/2例：Rp3/4/ R3/4 表示3/4英寸圆柱内螺纹配3/4英寸圆锥外螺纹。

标注方法是内螺纹在前，外螺纹在后，中间用斜线“/”分开。

2．美国管螺纹标准规定的标记由螺纹尺寸代号、每英寸牙数、螺纹特征代号组成。

对60度干密封圆锥管螺纹在其螺纹特征代号后标注其公差等级代号(1或2)，1级螺纹的公差等级代号可以省略不标。

例如：3-8NPSC、4—8NPT、3／4—14PTF—SAE SHORT。

3/4-14-NPT：3/4表示管子公称尺寸，14表示每英寸的牙数，NPT是螺纹种类代号。

3. 米制密封管螺纹1) 代号ZM;2) 米制密封管螺纹的尺寸用公称直径表示；3）标准基距不标注，短基距用S表示；4）与外锥螺纹配合的圆柱螺纹用普通螺纹代号加注标准号表示。

例：公称直径为10mm的米制锥螺纹（标准基距）其标记为：ZM10 与其配合的圆柱内螺纹的标记为：M10x1•GB1415圆锥内螺纹与圆锥外螺纹的配合：ZM10/ZM10圆柱内螺纹与短基距的圆锥外螺纹的配合为：M10x1•GB1415/ZM10-S四、圆锥管螺纹配合特点：内外螺纹旋紧后螺纹副自身具有一定的密封能力，使用可在螺纹副内加入密封填料如生料带如聚四氟乙烯生料带等，以提高其密封性。

管螺纹的密封主要信赖于内外螺纹在牙顶、牙底和牙侧的完全密合。

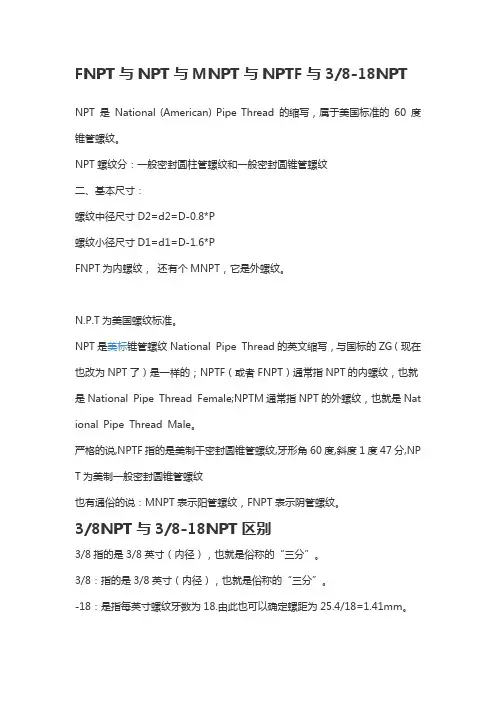

FNPT与NPT与MNPT与NPTF与3/8-18NPT NPT 是National (American) Pipe Thread 的缩写，属于美国标准的60 度锥管螺纹。

NPT螺纹分：一般密封圆柱管螺纹和一般密封圆锥管螺纹二、基本尺寸：螺纹中径尺寸D2=d2=D-0.8*P螺纹小径尺寸D1=d1=D-1.6*PFNPT为内螺纹，还有个MNPT，它是外螺纹。

N.P.T为美国螺纹标准。

NPT是美标锥管螺纹National Pipe Thread的英文缩写，与国标的ZG（现在也改为NPT了）是一样的；NPTF（或者FNPT）通常指NPT的内螺纹，也就是National Pipe Thread Female;NPTM通常指NPT的外螺纹，也就是Nat ional Pipe Thread Male。

严格的说,NPTF指的是美制干密封圆锥管螺纹,牙形角60度,斜度1度47分,NP T为美制一般密封圆锥管螺纹也有通俗的说：MNPT表示阳管螺纹，FNPT表示阴管螺纹。

3/8NPT与3/8-18NPT区别3/8指的是3/8英寸（内径），也就是俗称的“三分”。

3/8：指的是3/8英寸（内径），也就是俗称的“三分”。

-18：是指每英寸螺纹牙数为18.由此也可以确定螺距为25.4/18=1.41mm。

npt3/8是60度牙形角的英制管螺纹；r3/8是55度牙形角的英制管螺纹的外螺纹。

管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。

公称直径是指所连接的管道直径，显然螺纹大径比公称直径大。

外螺纹是只在圆柱或者圆锥外表面的螺纹。

例如螺栓表面的螺纹即为外螺纹，而螺母的螺纹为内螺纹。

英制螺纹是螺纹尺寸用英制标注，按外形分圆柱、圆锥两种；按牙型角分55°、60°两种。

NPT一般用于管螺纹，NPT 是National (American) Pipe Thread 的缩写，属于美国标准的60度锥管螺纹，用于北美地区。

公制、美制和英制螺纹区别NPT，PT，G 都是管螺纹．1 NPT 是National (American) Pipe Thread 的缩写，属於美国标准的60 度锥管螺纹，用於北美地区．2 GB/T12716-1991 PT 是Pipe Thread 的缩写，是55 度密封圆锥管螺纹，属惠氏螺纹家族，多用於欧洲及英联邦国家．常用於水及煤气管行业，锥度规定为1:16．3 GB/T7306-2000 G 是55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G 代表圆柱螺纹．GB/T7307-2001 另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英吋．行内人通常用分来称呼螺纹尺寸，一吋等於8分，1/4 吋就是2分，如此类推．G 好像就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。

即螺纹由一圆柱面加工而成。

ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，老国标标注为Rc ------------------------------------------------------ 公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。

公制螺纹用公制单位，美英制螺纹用英制单位。

管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。

公称直径是指所连接的管道直径，显然螺纹大径比公称直径大。

1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸螺纹种类依螺纹用途不同可分为：1.国际公制标准螺纹(International Metric Thread System)：我国国家标准CNS 采用之螺纹。

牙顶为平面，易於车削，牙底则为圆弧形，以增加螺纹强度。

螺纹角为60 度，规格以M 表示。

公制螺纹可分粗牙及细牙二种。

表示法如M8x1.25。

(M：代号、8：公称直径、1.25：螺距)。

螺纹规格螺距外径C1 底径螺纹标号螺牙角度备注NPT1/4 1.411 13.616 18 60NPT3/8 1.411 17.055 18 60NPT1/2 1.814 21.223 14 60NPT5/8 1.814 26.568 14 60NPT1 2.208 33.227 11 1/2 60 NPT1 1/4 2.208 41.984 11 1/2 60NPT1 1/2 2.208 48.053 11 1/2 60 NPT2 2.208 60.091 11 1/2 60 NPT2 1/2 3.175 72.699 8 60 NPT3 3.175 88.608 8 60 NPT3 1/2 3.175 100.013 8 60PT：美国标准的60度锥管螺纹欧阳生创编 2021.02.08欧阳生创编2021.02.08尺寸 代号 牙数 n螺距 P牙型 高度 h基准平面内的基本直径基准距离L 1装配余量L 3外螺纹 小端面 内的基 本小径 大径d=D中径d 1=D 2 小径d 1=D 1mm圈数 mm 圈数 mm mm 1/16 27 0.941 0.752 7.894 7.142 6.389 4.32 4.064 3 2.822 6.137 1/8 27 0.941 0.752 10.242 9.489 8.737 4.36 4.102 3 2.822 8.481 1/4 18 1.411 1.129 13.616 12.487 11.358 4.10 5.785 3 4.233 10.996 3/8 18 1.411 1.129 17.055 15.926 14.797 4.32 6.096 3 4.233 14.417 1/2 14 1.814 1.451 21.224 19.772 18.321 4.48 8.128 3 5.443 17.813 3/4 141.814 1.45126.569 25.117 23.666 4.75 8.618 3 5.443 23.127 1 11.5 2.209 1.767 33.228 31.461 29.694 4.60 10.160 3 6.626 29.060 11/411.5 2.209 1.76741.98540.21838.451 4.8310.66836.35037.78811/211.5 2.209 1.767 48.054 46.287 44.520 4.83 10.668 3 6.350 43.8532 11.5 2.209 1.767 60.092 58.325 56.558 5.01 11.0653 6.350 55.867 21/28 3.175 2.540 72.699 70.159 67.619 5.46 17.335 2 6.350 66.5353 8 3.175 2.540 88.608 86.068 83.528 6.13 19.463 2 6.350 62.311 31/28 3.175 2.540 101.316 98.776 96.236 6.57 20.860 2 6.350 94.9324 8 3.175 2.540 113.973 111.433 108.893 6.75 21.431 2 6.350 107.5545 8 3.175 2.540 140.952 138.412 135.872 7.50 23.812 2 6.350 134.3846 8 3.175 2.540 167.792 165.252 162.712 7.66 24.320 2 6.350 161.1918 8 3.175 2.540 218.441 215.901 213.361 8.50 26.988 2 6.350 211.673 10 8 3.175 2.540 272.312 269.772 267.232 9.68 30.734 2 6.350 265.311 12 8 3.175 2.540 323.032 320.492 317.952 10.88 34.544 2 6.350 315.793 14O.D. 8 3.175 2.540 354.904 352.364 349.824 12.50 39.688 2 6.350 347.345 16O.D. 8 3.175 2.540 405.784 403.244 400.704 14.50 46.038 2 6.350 397.828 18O.D. 8 3.175 2.540 456.565 454.025 451.485 16.00 50.800 2 6.350 448.310 20O.D. 8 3.175 2.540 507.246 504.706 502.166 17.00 53.975 2 6.350 498.792 24O.D. 8 3.175 2.540 608.608 606.068 603.528 19.00 60.325 2 6.350 599.758 注：①可参考表中的最右边一列数据选择攻丝前的麻花钻直径；②螺纹收尾长度（V）为3.47 P；③ O.D.是英文管子外径（outside diameter）的缩写。

螺纹外径执行标准
螺纹外径的执行标准一般由公制、英制和美制等标准进行标准化规定。

1.公制螺纹(M) 是按照公制标准进行标注，例如M8x20表示螺纹的直径为8mm，长度为20mm。

2.英制管螺纹(55°) 则包括-般密封管螺纹(R) 、非密封管螺纹(G) 以及韩国日本的旧英制管螺纹(PT、PF)。

这些螺纹的尺寸用英制标注，如1/4、1/2、1/8等表示螺纹尺寸的直径单位是英寸。

3.美制管螺纹(NPT) 属于美国标准的60度锥管螺纹,用于北美地区。

表示方法为ZG3/4n,其中(")是英寸的代表符号，1/2 ”等于12.7mm。

请注意，具体的螺纹外径执行标准需要根据不同的螺纹类型和具体规格来确定，以上信息仅供参考。

如有需要,建议咨询专业人士获取更准确的信息。

制定：审核：批准：。

公制、美制和英制螺纹标准/cdb/viewthread.php?tid=45420 NPT，PT，G 都是管螺纹．NPT 是National (American) Pipe Thread 的缩写，属於美国标准的60 度锥管螺纹，用於北美地区．国家标准可查阅GB/T12716-1991 PT 是Pipe Thread 的缩写，是55 度密封圆锥管螺纹，属惠氏螺纹家族，多用於欧洲及英联邦国家．常用於水及煤气管行业，锥度规定为1:16．国家标准可查阅GB/T7306-2000 G 是55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G 代表圆柱螺纹．国家标准可查阅GB/T7307-2001 另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英吋．行内人通常用分来称呼螺纹尺寸，一吋等於8分，1/4 吋就是2分，如此类推．G 好像就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。

即螺纹由一圆柱面加工而成。

ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，老国标标注为Rc ------------------------------------------------------ 公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。

公制螺纹用公制单位，美英制螺纹用英制单位。

管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。

公称直径是指所连接的管道直径，显然螺纹大径比公称直径大。

1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸螺纹种类依螺纹用途不同可分为：1.国际公制标准螺纹(International Metric Thread System)：我国国家标准CNS 采用之螺纹。

牙顶为平面，易於车削，牙底则为圆弧形，以增加螺纹强度。

螺纹角为60 度，规格以M 表示。
