树脂锚杆直径、钻孔直径及锚固长度

一、锚索设计承载力钢绞线直径为φ15.24mm 时230kN ，钢绞线直径为φ17.8mm 时320kN ，钢绞线直径为φ21.6mm 时454kN 。

二、锚索设计破断力 钢绞线直径为φ15.24mm 时260kN ，钢绞线直径为φ17.8mm 时355kN ，钢绞线直径为φ21.6mm 时504kN 。

三、按悬吊理论计算锚杆参数：1、锚杆长度计算：L = KH + L1 + L2式中：L — 锚杆长度m ；H — 冒落拱高度m ；K — 安全系数，一般取K=2；L1 — 锚杆锚入稳定岩层的深度，一般按经验取0.5m ； L2 — 锚杆在巷道中的外露长度，一般取0.1m ； 其中：H =f B2式中：B — 巷道开掘宽度；f —岩石坚固性系数，砂岩取 ；则L=2、锚杆间排距计算，通常间排距相等，取a ：a =KHr Q式中：a — 锚杆间排距，m ；Q — 锚杆设计锚固力， KN/根；H —冒落拱高度，取m；r —被悬吊砂岩的重力密度，取KN/m3；K —安全系数，一般取K=2；3、锚杆锚固长度计算：L0 = LD21 /（D2-D22）式中：L--锚固剂长度，为500mm。

D--钻孔直径，为32mm。

D1—树脂锚固剂直径，为28mmD2--锚杆内径，为20mm .四、锚索间排距的确定：L=nF2/［BHγ-(2F1sinθ)/L1］式中：L—锚索排距，m；B—巷道最大冒落宽度，m；H—巷道冒落高度，按最严重冒落高度取米；γ—岩体容重，取KN/m3 ；L1—锚杆排距，米；F1—锚杆锚固力，取KN；F2 —单根锚索的极限破断力，取210KN；θ—角锚杆与巷道顶板的夹角，85ｏ；n—锚索排数，取；考虑巷道宽度，间距取米，排距取米，符合理论计算要求。

五、1、锚索长度确定：L=L1+L2+L3+L4 式中L ——锚索总长度L1——锚索深入到较稳定岩层的锚固长度，m; L2——需要悬吊的不稳定岩层，取 mL3——上托盘及锁具的厚度，取0.2mL4——需要外露的张拉长度，取0.35m 按GB J86—1985要求2、锚索锚固长度L1按下式确定：L1≥K ×2411f f D 式中 K ——安全系数 取K=2D1——锚索钢绞线直径 取 mmf1——钢绞线抗拉强度， N /mm 2f2——锚索与锚固剂的粘合强度，取10N /mm 23、锚索数目的确定 N=K ×1P W 式中 N ——锚索数目K ——安全系数P1——锚索的最低破断率286.5kNW ——被吊岩石的自重，kN4、W=B ×∑h ×∑r ×D 式中B ——巷道掘进宽度，取最大宽度 m 计算∑h——悬吊岩石厚度，取m∑r——悬吊岩石平均容重kN/m2D——锚索间排距，取不大于锚索长度的1/2 取m。

树脂锚固剂使用说明书
产品类型和技术参数
树脂锚杆安装操作工艺
1、根据钻孔直径选择树脂锚固剂的规格、型号。

2、依据设计要求的锚固剂规格和杆体长度、确定钻孔深度比杆体全长短60-80mm。

3、用压风清扫孔眼内浮尘，孔眼内严禁有泥状物。

积水留存。

4、根据设计锚固长度，用杆体将选用的锚固剂向孔底推进，启动搅拌器带动杆体旋转（按表中规
定的搅拌时间），匀速推进到孔底。

搅拌必须在凝胶时间段内完成。

5、卸下搅拌器后，及时在孔口将杆体楔住，等待时间段内不要使杆体移位或晃动，在安装顶眼时
极为重要，否则影响锚固强度。

6、根据表中规定的等待时间后即可上托板，旋紧螺母。

承载时间达到后可测试抗拉强度。

7、使用双速锚固剂时，速度快的放在里面，严禁倒装。

8、搅拌安装工具根据现场动力条件，可采用TJ-9风动锚杆搅拌机或煤电钻加连接头，紧螺母可采
用QB-16风动扳手或手动扳手，若采用锚杆钻机作业，钻孔和安装锚杆同机操作，更为方便。

产品贮存和运输
1、树脂锚固剂应在温度4-25℃的避光防火仓库中贮存。

2、在4-25℃环境温度下贮存期为3个月。

3、锚固剂的包装采用硬质纸箱，外加纺织带捆扎，搬运时注意轻搬轻放，禁止撞摔。

4、锚固剂在贮存库中码垛，平放，五层一跺。

不适应超高码放，注意防潮隔热。

5、运输时防止雨淋和暴晒。

煤矿锚杆支护技术规范一、术语和定义1、煤巷：断面中煤层面积占4/5或4/5以上的巷道。

2、半煤岩巷：断面中岩石面积（含夹石层）大于1/5到小于4/5的巷道。

3、锚杆支护：以锚杆为基本支护形式的支护方式。

4、锚杆杆体破断力：锚杆杆体能承受的极限拉力。

5、锚杆拉拔力:锚杆锚固后，拉拔试验时，锚杆破断或失效时的极限拉力。

6、锚固力：锚杆的锚固部分或杆体在拉拔试验时，所能承受的极限载荷。

7、设计锚固力：设计时给定的锚杆应能承受的锚固力。

8、树脂锚杆：以树脂锚固剂配以各种材质杆体及托盘（托板）、螺母与减磨垫圈等构件组成的锚杆。

9、树脂锚固剂：起黏结锚固作用的材料称锚固剂，树脂锚固剂由树脂胶泥与固化剂两部分分隔包装成卷形。

混合后能使杆体与被锚固体煤岩黏接在一起。

10、锚固长度：锚杆的锚固剂或锚固装置与钻孔孔壁的有效结合长度。

11、端头锚固：锚杆的锚固长度不大于钻孔长度的1/3。

12、全长锚固：锚杆的锚固长度不小于钻孔长度的90％。

13、加长锚固：锚杆的锚固长度介于端头锚固与全长锚固之间。

14、拉拔试验：测试锚杆拉拔力的试验。

15、搅拌时间:安装树脂锚杆时，从开始搅拌树脂锚固剂到停止搅拌所用的时间。

16、等待时间：安装锚杆时，搅拌停止后到可以上紧螺母托板的时间。

17、预紧力：安装锚杆（锚索）时，通过拧紧螺母或采用张拉方法施加在锚杆（锚索）上的拉力。

18、预紧力矩：拧紧螺母使锚杆达到设计预紧力时，施加到螺母上的力矩。

19、锚杆快速安装：使用锚杆钻机连续完成搅拌树脂锚固剂、拧紧螺母的全过程。

20、初始设计：根据已有资料提出的巷道支护形式与参数。

21、信息反馈：对支护监测信息进行解释，并据此对支护设计进行验证和修改的过程。

22、正式设计：根据监测信息，对初始设计进行验证或修改，在技术性、经济性以及安全性等方面均能满足生产要求的支护设计。

23、巷道顶板离层临界值：支护设计或工程实践分析确定的巷道顶板允许的最大离层值。

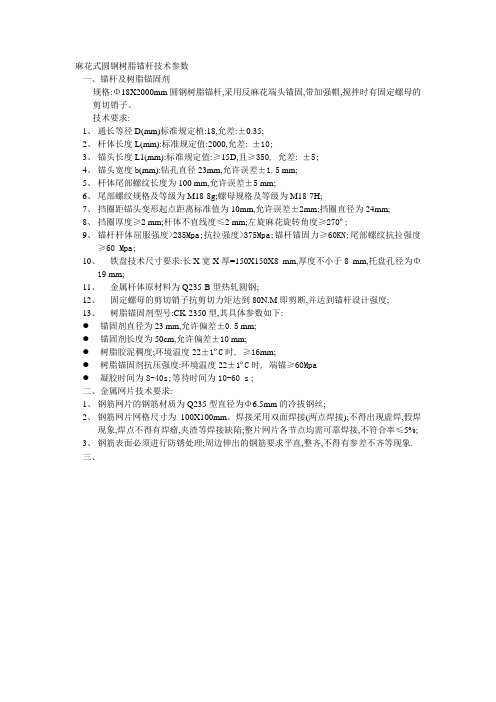

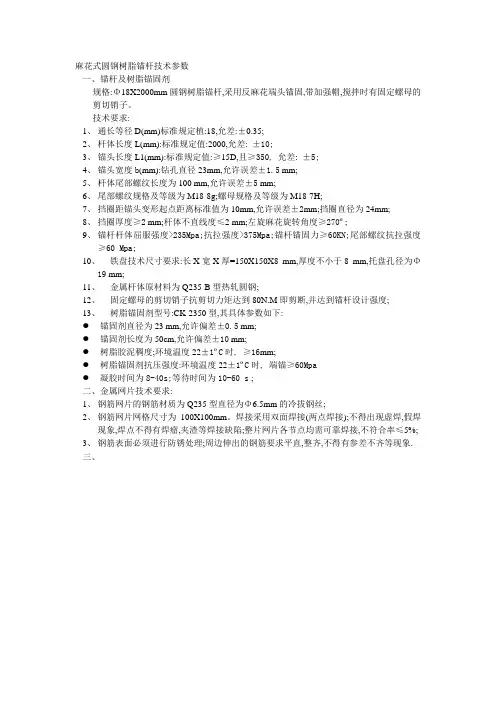

麻花式圆钢树脂锚杆技术参数一、锚杆及树脂锚固剂规格:Φ18X2000mm圆钢树脂锚杆,采用反麻花端头锚固,带加强帽,搅拌时有固定螺母的剪切销子。

技术要求:1、通长等径D(mm)标准规定植:18,允差:±0.35;2、杆体长度L(mm):标准规定值:2000,允差:±10;3、锚头长度L1(mm):标准规定值:≥15D,且≥350,允差:±5;4、锚头宽度b(mm):钻孔直径23mm,允许误差±1.5 mm;5、杆体尾部螺纹长度为100 mm,允许误差±5 mm;6、尾部螺纹规格及等级为M18-8g;螺母规格及等级为M18-7H;7、挡圈距锚头变形起点距离标准值为10mm,允许误差±2mm;挡圈直径为24mm;8、挡圈厚度≥2 mm;杆体不直线度≤2 mm;左旋麻花旋转角度≥270º;9、锚杆杆体屈服强度>235Mpa;抗拉强度>375Mpa;锚杆锚固力≥60KN;尾部螺纹抗拉强度≥60 Mpa;10、铁盘技术尺寸要求:长X宽X厚=150X150X8 mm,厚度不小于8 mm,托盘孔径为Φ19 mm;11、金属杆体原材料为Q235-B型热轧圆钢;12、固定螺母的剪切销子抗剪切力矩达到80N.M即剪断,并达到锚杆设计强度;13、树脂锚固剂型号:CK-2350型,其具体参数如下:●锚固剂直径为23 mm,允许偏差±0.5 mm;●锚固剂长度为50cm,允许偏差±10 mm;●树脂胶泥稠度;环境温度22±1ºC时,≥16mm;●树脂锚固剂抗压强度:环境温度22±1ºC时, 端锚≥60Mpa●凝胶时间为8-40s;等待时间为10-60 s ;二、金属网片技术要求:1、钢筋网片的钢筋材质为Q235型直径为Φ6.5mm的冷拔钢丝;2、钢筋网片网格尺寸为100X100mm。

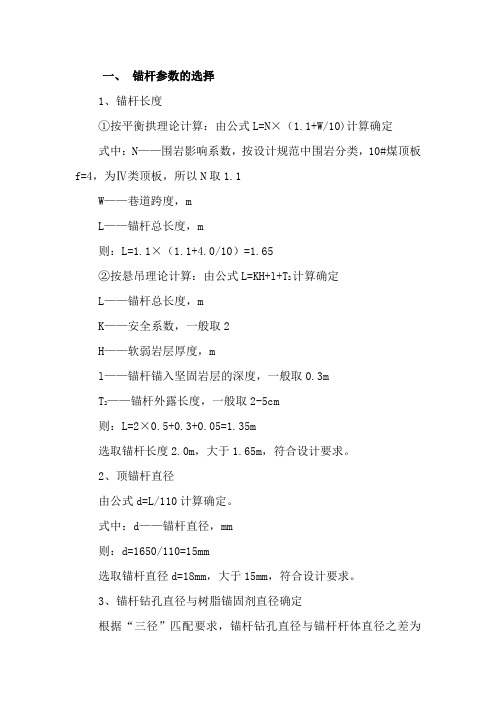

一、锚杆参数的选择1、锚杆长度①按平衡拱理论计算：由公式L=N×（1.1+W/10)计算确定式中：N——围岩影响系数，按设计规范中围岩分类，10#煤顶板f=4，为Ⅳ类顶板，所以N取1.1W——巷道跨度，mL——锚杆总长度，m则：L=1.1×（1.1+4.0/10）=1.65②按悬吊理论计算：由公式L=KH+l+T2计算确定L——锚杆总长度，mK——安全系数，一般取2H——软弱岩层厚度，ml——锚杆锚入坚固岩层的深度，一般取0.3mT2——锚杆外露长度，一般取2-5cm则：L=2×0.5+0.3+0.05=1.35m选取锚杆长度2.0m，大于1.65m，符合设计要求。

2、顶锚杆直径由公式d=L/110计算确定。

式中：d——锚杆直径，mm则：d=1650/110=15mm选取锚杆直径d=18mm，大于15mm，符合设计要求。

3、锚杆钻孔直径与树脂锚固剂直径确定根据“三径”匹配要求，锚杆钻孔直径与锚杆杆体直径之差为4~10mm，锚杆钻孔直径与树脂锚固剂直径之差为3~5 mm，因此锚杆钻孔直径R孔在28~32之间，树脂锚固剂直径R树在23~27mm之间。

取R孔=28mm，R杆=23mm，均在计算范围之内，符合设计要求。

4、锚固方式和长度①巷道顶板属于Ⅳ类顶板，为保证锚杆锚固力、扭矩达标，选用全锚锚固。

②锚固长度：全锚锚固要求锚固长度为0.5~0.9倍锚杆长度，取0.6倍，则锚固长度L锚=0.6×2m=1.2m，选用Z2388型1条CK2340型1条树脂锚固剂，锚固剂长度等于880mm+400mm＝1280mm。

实际锚固长度：根据公式L锚=(L树·R2树)/（R2孔-R2杆）式中：L锚——树脂锚固剂锚固长度，mmL树——树脂锚固剂长度，mmR树——树脂锚固剂半径，mmR杆——锚杆半径，mmR孔——钻孔半径，mm则：实际锚固长度L锚=(1280×11.52)/(152-102) =1354mm＞1200mm5、锚杆间、排距Q确定。

树脂锚固剂使用说明
本产品是由树脂胶泥和固化剂两组分构成。

使用时，把树脂胶泥与固化剂充分搅拌混合，即可达到预期效果。

产品执行标准：MT146.1-2002
产品规格、型号及含意：
M i S ii□iii□iv□v
i锚杆
ii树脂锚固剂
iii类型：CK—超快K—快速
iv直径：mm
v长度：cm
示例：MSZ2335表示直径为23mm、长度为35cm的中速树脂锚固剂。

1、根据钻孔直径选择树脂锚固剂的规格、型号，钻孔深度比杆体全长短60～80mm。

2、用压风清扫眼孔浮尘，根据设计锚固长度，用杆体将选用的锚固剂送入孔底，启动搅拌器带动钻
杆旋转20～35秒，匀速推动到孔底。

3、卸下搅拌器后，及时在孔口将杆体楔住，固化前不要使杆体移位或晃动，安装顶眼时尤为重要。

4、快速和中速分别为7分、15分钟后上托板，旋紧螺母后即可承载。

5、搅拌安装工具根据现场动力条件，可采用TJ—9风动锚杆搅拌机或煤电钻加连接头，紧螺母可采
用QB—16风动扳手或手动扳手。

若采用锚杆钻机作业，钻孔和安装锚杆同机操作更为方便。

储存和运输：
1、树脂锚固剂应在4～25℃避光放火仓库中贮存。

2、贮存期不小于3个月，锚固剂有效检验，手感柔软的可继续使用。

3、装卸运输过程中，要轻装轻放，防治摔撞和日晒雨淋。

4、本产品系二级易燃品，应按交通部门有关规定办理运输。

锚杆支护参数的确定一、锚杆长度L≥L1+L2+L3------------------------- ①=0.1+1.5+0.3=1.9m式中：L——锚杆总长度，m；L1 ——锚杆外露长度(包括钢带+托板+螺母厚度)，取0.1m；L2 ——锚杆有效长度或软弱岩层厚度，m；L3——锚入岩（煤）层内深度（锚固长度），按经验L3≥300mm。

(一)锚杆外露长度L1L1=(0.1～0.15)m，[钢带+托板+螺母厚度+（0.02～0.03）](二)锚入岩(煤)层内深度(锚固长度)L31.经验取值法《在锚杆喷射混凝土支护技术规范》GBJ86－85“第三节锚杆支护设计”中、第3.3.3条第四款规定：第3.3.3条端头锚固型锚杆的设计应遵守下列规定:一、杆体材料宜用20锰硅钢筋或3号钢钢筋;二、杆体直径按表3.3.3选用;三、树脂锚固剂的固化时间不应大于10分钟,快硬水泥的终凝时间不应大于12分钟;四、树脂锚杆锚头的锚固长度宜为200～250毫米,快硬水泥卷锚杆锚头的锚固长度宜为300～400毫米;五、托板可用3号钢,厚度不宜小于6毫米,尺寸不宜小于150×150毫米;六、锚头的设计锚固力不应低于50千牛顿;七、服务年限大于5年的工程,应在杆体与孔壁间注满水泥砂浆。

一般取300mm ～400mm2. 理论估算法《在锚杆喷射混凝土支护技术规范》GBJ86－85“第三节 锚杆支护设计”中规定：第3.3.11条 局部锚杆或锚索应锚入稳定岩体。

水泥砂浆锚杆或预应力锚索的水泥砂浆胶结式内锚头锚入稳定岩体的长度,应同时满足下列公式:公式(3.3.11-1)、(3.3.11-2)见图形所示。

cs st f f d k l 412≥ (3.3.11-1)crst a f d f d k l 2214≥ (3.3.11-2) 式中la ——锚杆杆体或锚索体锚入稳定岩体的长度（cm ）； d1——锚杆钢筋直径走私或锚索体直径（cm ）；d2——锚杆孔直径（cm ）；f st ——锚杆钢筋或锚索体的设计抗拉强度（N/cm 2）；f cs ——水泥砂浆与钢筋或水泥砂浆与锚索的设计粘结强度(N/cm 2)；圆钢为2.5MPa ，螺纹钢为5MPa 。

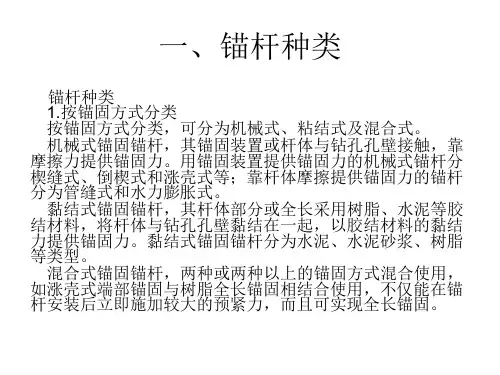

关于树脂锚杆机一、树脂锚杆：英文（Resin anchor bolts）是指树脂金属杆体型锚杆以及附件。

按照杆体类型可分为三类：1、麻花式树脂锚杆（headed twist bars ）在金属杆体端部加工成一定规格的左旋麻花形锚头，尾部加工成可上螺母的螺纹。

2、无纵肋螺纹钢式树脂锚杆（ribbed bars with non-longitudinal ribs ）杆体由无纵肋左旋螺纹钢制成, 尾部加工成可上螺母的螺纹。

3、等强螺纹钢式树脂锚杆（fully ribbed bars ）由右（或左）旋精轧螺纹钢制成，螺纹连续，全长可上螺母。

规格注1：+号表示优先选用长度。

（九鼎）型号金属杆体的型号编制麻花式树脂锚杆麻花式树脂锚杆金属杆体型号表示方法如下：M S G M –Mpa /O ×L MS:树脂锚杆G : 杆体M:麻花式Mpa:杆体屈服强度，单位为兆帕（MPa）O:公称直径，单位为毫米（mm）L:长度，单位为毫米（mm）螺纹钢式树脂锚杆螺纹钢式树脂锚杆金属杆体型号表示方法如下：M S G L W或者D –Mpa / O × A MS : 树脂锚杆G :杆体Mpa:杆体屈服强度，单位为兆帕（MPa）L:螺纹钢式W：无纵肋；D：等强O:公称直径，单位为毫米（mm）A:长度，单位为毫米（mm）示例：公称直径20mm,长度2000mm，屈服强度335MPa的无纵肋螺纹钢式树脂锚杆金属杆体，可表示为MSGLW-335 / 20×2000。

技术要求杆体材料力学性能螺纹钢式杆体优先选用屈服强度不小于335MPa的左旋无纵肋螺纹钢筋，根据需要也可选用精轧右旋（或左旋）全螺纹钢筋；麻花式树脂锚杆金属杆体选用屈服强度不小于235MPa的普通热轧圆钢，也可选用屈服强度不小于335MPa的螺纹钢筋。

钢筋混凝土用热轧光圆钢筋尺寸、屈服强度、抗拉强度应符合GB1499.1的规定；左旋无纵肋钢筋和精轧右旋（或左旋）全螺纹钢筋屈服强度、抗拉强度应符合GB1499.2的规定，但企业应对外观尺寸做出要求。

煤矿锚杆支护技术规范（新）ICS 73.100.10D 97备案号：26921—2010MT2009-12-11发布2010-07-01实施中华人民共和国煤炭行业标准MT/T 1104—2009煤巷锚杆支护技术规范Technical specifications for bolt supporting in coal roadway国家安全生产监督管理总局发布前言本标准的附录A为资料性附录。

本标准由中国煤炭工业协会科技发展部提出。

本标准由煤炭行业煤矿专用设备标准化技术委员会归口。

本标准由中国煤炭工业协会煤矿支护专业委员会负责起草。

煤炭科学研究总院南京研究所、煤炭科学研究总院开采设计研究分院、煤炭科学研究总院建井研究分院、中国矿业大学、兖州矿业集团公司、徐州矿务集团公司、鹤岗矿业集团公司、新汶矿业集团公司、山西焦煤西山煤电集团公司、江阴市矿山器材厂、石家庄中煤装备制造有限公司、深圳海川工程科技有限公司参加起草。

本标准主要起草人：袁和生、康红普、陈桂娥、权景伟、张农、王方荣、王富奇、何清江、周明、秦斌青、晨春翔、黄汉财、赵盘胜、何唯平。

煤巷锚杆支护技术规范1范围本标准规定了煤巷锚杆支护技术的术语和定义、技术要求、煤巷锚杆支护监测及煤巷锚杆支护施工质量检测。

本标准适用于煤矿煤巷锚杆支护，也适用于半煤岩巷锚杆支护。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 5224－2003 预应力混凝土用钢绞线GB/T 14370－2000 预应力筋用锚具、夹具和连接器GB 50086－2001 锚杆喷射混凝土支护技术规范MT 146.1－2002 树脂锚杆锚固剂MT 146.2－2002 树脂锚杆金属杆体及其附件MT/T 942－2005 矿用锚索MT 5009－1994 煤矿井巷工程质量检验评定标准3术语和定义下列术语和定义适用于本标准。
