金属氧化锌避雷器

精品HY5WZ-51/134高压避雷器变电站避雷器原理及参数一、氧化锌避雷器的定义：金属氧化锌避雷器（MOA）是一种过电压保护装置，它由封装在瓷套内的若干非线性电阻阀片串联组成。

其阀片以氧化锌为主要原料，并配以其它金属氧化物，所以又称为氧化锌（Zno）避雷器。

二、氧化锌避雷器的工作原理：在额定电压下，流过氧化锌避雷器阀片的电流仅为10-5A以下，相当于绝缘体。

因此，它可以不用火花间隙来隔离工作电压与阀片。

当作用在金属氧化锌避雷器上的电压超过定值（起动电压）时，阀片“导通”将大电流通过阀片泄入地中，此时其残压不会超过被保护设备的耐压，达到了保护目地。

此后，当作用电压降到动作电压以下时，阀片自动终止“导通”状态，恢复绝缘状态，因此，整个过程不存在电弧燃烧与熄灭的问题。

三、结构：一般220kV等级的氧化锌避雷器采用2串、110kV采用1串。

氧化锌避雷器底部与底座绝缘*的是绝缘瓷套（有采用一个大瓷套或采用四各小瓷套）。

氧化锌避雷器内部有一导线从底部引出至大地，当中串联一只泄漏电流表，以监视避雷器阀片绝缘情况。

避雷器屏蔽线接于避雷器瓷套的最后一级裙边上，用一导线连接大地，作用是使瓷套表面电导电流不进入泄漏电流表，使泄漏电流表测量更加精确。

四、最常见异常分析及处理：1、泄漏电流表为零。

可能引起该现象的原因有：表计指示失灵；屏蔽线将电流表短接。

处理方法为：（1）用手轻拍表计看是否卡死，无法恢复时，应添报缺单，修理或更换。

（2）用令克棒将屏蔽线与避雷器导电部分相碰之处挑开，既可恢复正常。

2、泄漏电流表指示偏大：根据历史数据进行分析，如发现表计打足，应判断避雷器有问题，应立即汇报调度，将避雷器退出运行，请检修检查。

3、避雷器瓷套管破裂放电。

在工频情况下，避雷器的瓷套管用于保证避雷器必要的绝缘水平，如果瓷套管发生破裂放电，则将成为电力系统的事故隐患。

此种情况，应及时停用、更换。

4、避雷器内部有放电声。

在工频情况下，避雷器内部是没有电流通过的。

氧化锌避雷器损坏的原因及预防措施氧化锌避雷器是一种非常有效的电网系统防御雷电过电压保护装置，它的特性可以保证其长期稳定运行。

本文对氧化锌避雷器的损坏原因进行了分析，并提出具体的预防措施，为电力系统氧化锌避雷器的可靠运行提供了技术参考。

标签：氧化锌避雷器接地电阻过电压阀片预防措施氧化锌避雷器具有无间隙、无续流、残压低等优点，是一种具有良好保护性能的避雷器。

装设氧化锌避雷器是保护电气设备免遭大气过电压损坏的主要手段，也是防护某些内部过电压的重要措施，因此在电网配电系统中广泛使用。

氧化锌避雷器在正常运行情况下，避雷器是不导通的，当配网线路遭受雷击过电压或系统过电压，作用在避雷器上的电压达到避雷器的动作电压时，避雷器就会导通，通过大电流，释放过电压能量并将过电压抑制在一定水平，减少了对电力设备的冲击，保护了电力设备的绝缘。

广东电网清远阳山供电局地处粤北山区，春夏两季雷电多发，电网设备易受雷击过电压冲击，所以配网线路、台变都基本上安装了氧化锌避雷器。

从这几年的运行经验来看，因氧化锌避雷器损坏造成线路跳闸、接地事故的情况时有发生，对我局的供电可靠性提高带来了比较大的影响。

现结合我局这些年氧化锌避雷器的运行情况，探讨氧化锌避雷器损坏的原因及预防措施。

1 氧化锌避雷器损坏的主要原因1.1 接地装置的接地电阻过大，造成对氧化锌避雷器反击反击现象是指接地导体由于地电位升高可以反过来向带电体放电。

当雷电击到氧化锌避雷器时，雷电流经过避雷器的接地体泄放到大地。

如果接地装置的接地电阻过大，它通过雷电流时电位将升得很高，不能放电，部分雷电流向避雷器或配变等设备反向冲击，造成反击使避雷器损坏，有时甚至击毁配电变压器。

粤北山区属于石灰岩地区，土壤的电阻率较大，要将接地装置的接地电阻做到很小在技术经济上不合算，因此接地电阻允许值相对较大。

而且我局一些地区的配电网由于运行时间久，缺乏资金整改，接地体存在腐蚀、损伤等情况。

从发生氧化锌避雷器的损坏的情况来分析，这些地区发生的事故数要比其他地区多得多。

氧化锌避雷器试验报告一、实验目的：1.验证氧化锌避雷器的避雷性能。

2.测试氧化锌避雷器的耐压能力。

二、实验仪器和材料：1.氧化锌避雷器。

2.高压发生器。

3.电流表、电压表。

4.接地电阻测试仪。

5.绝缘板。

三、实验原理：四、实验步骤：1.将氧化锌避雷器接入实验回路中。

2.将高压发生器与氧化锌避雷器相连。

3.调整高压发生器的输出电压，使其达到预定值。

4.观察氧化锌避雷器的电压和电流变化情况，并记录数据。

5.根据实验要求进行绝缘板的测试和接地电阻的测量。

五、实验数据记录与分析：实验记录了不同电压下氧化锌避雷器的电流和电压值，并计算了接地电阻。

六、实验结果与讨论：根据实验数据，可以看出在不同电压下，氧化锌避雷器的电流和电压符合设计要求，并且接地电阻也在合理范围内。

因此可视为氧化锌避雷器经过验收合格。

七、结论：经过实验测试，氧化锌避雷器在不同电压下表现出良好的避雷性能和耐压能力，因此可以有效地保护电力系统设备免受雷击的破坏。

八、实验中存在的不足之处：1.实验过程中可能存在人为误差，需要进一步探究影响因素。

2.由于实验时间和条件的限制，无法进行长时间、大量数据的测试。

九、改进措施：1.增加实验次数和数据采集点，提高实验数据的可靠性。

2.探究氧化锌避雷器在不同条件下的避雷性能，并与其他类型的避雷器进行对比。

十、实验拓展：1.探究氧化锌避雷器的寿命和使用条件。

2.研究氧化锌避雷器的产生原理和材料特性。

[2]XXX,XXX.氧化锌避雷器的原理与应用[M].北京：电力出版社。

一、金属氧化物避雷器的试验项目，应包括下列内容1 测量金属氧化物避雷器及基座绝缘电阻；2 测量金属氧化物避雷器的工频参考电压和持续电流；3 测量金属氧化物避雷器直流参考电压和0.75 倍直流参考电压下的世漏电流；4 检查放电计数器动作情况及监视电流表指示；5 工频放电电压试验。

二、各类金属氧化物避雷器的交接试验项目，应符合下列规定1 元间隙金属氧化物避雷器可按本标准第20.0.1 条第l~4 款规定进行试验，不带均压电容器的无间隙金属氧化物避雷器，第2 款和第3 款可选做一款试验，带均压电容器的元间隙金属氧化物避雷器，应做第2 款试验；2 有间隙金属氧化物避雷器可按本标准第20.0.1 条第1 款和第5 款的规定进行试验。

三、测量金属氧化物避雷器及基座绝缘电阻，应符合下列规定1 35kV 以上电压等级，应采用5000V 兆欧表，绝缘电阻不应小于2500MΩ；2 35kV 及以下电压等级，应采用2500V 兆欧表，绝缘电阻不应小于1000MΩ；3 lkV 以下电压等级，应采用500V 兆欧表，绝缘电阻不应小于2MΩ；4 基座绝缘电阻不应低于5 MΩ 。

四、测量金属氧化物避雷器的工频参考电压和持续电流，应符合下列规定1 金属氧化物避雷器对应于工频参考电流下的工频参考电压，整支或分节进行的测试值，应符合现行国家标准《交流无间隙金属氧化物避雷器》GB 11032 或产品技术条件的规定；2 测量金属氧化物避雷器在避雷器持续运行电压下的持续电流，其阻性电流和全电流值应符合产品技术条件的规定。

五、测量金属氧化物避雷器直流参考电压和0.75 倍直流参考电压下的泄漏电流，应符合下列规定1 金属氧化物避雷器对应于直流参考电流下的直流参考电压，整支或分节进行的测试值，不应低于现行国家标准《交流无间隙金属氧化物避雷器》GB 11032 规定值，并应符合产品技术条件的规定。

实测值与制造厂实测值比较，其允许偏差应为±5%；2 0.75 倍直流参考电压下的世漏电流值不应大于50μA ，或符合产品技术条件的规定。

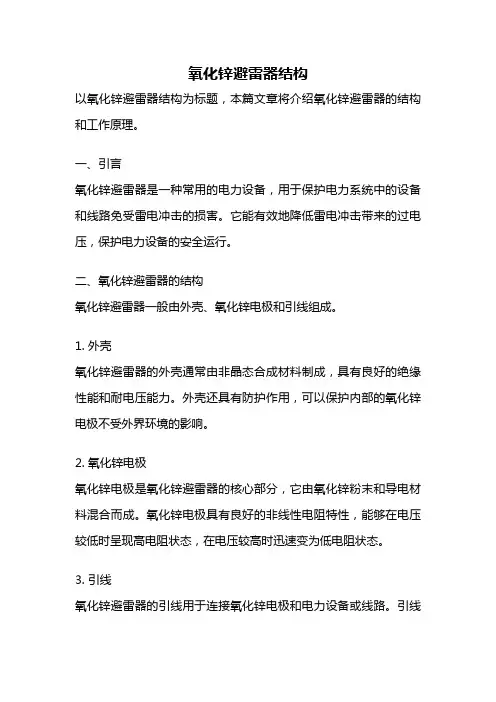

氧化锌避雷器结构以氧化锌避雷器结构为标题，本篇文章将介绍氧化锌避雷器的结构和工作原理。

一、引言氧化锌避雷器是一种常用的电力设备，用于保护电力系统中的设备和线路免受雷电冲击的损害。

它能有效地降低雷电冲击带来的过电压，保护电力设备的安全运行。

二、氧化锌避雷器的结构氧化锌避雷器一般由外壳、氧化锌电极和引线组成。

1. 外壳氧化锌避雷器的外壳通常由非晶态合成材料制成，具有良好的绝缘性能和耐电压能力。

外壳还具有防护作用，可以保护内部的氧化锌电极不受外界环境的影响。

2. 氧化锌电极氧化锌电极是氧化锌避雷器的核心部分，它由氧化锌粉末和导电材料混合而成。

氧化锌电极具有良好的非线性电阻特性，能够在电压较低时呈现高电阻状态，在电压较高时迅速变为低电阻状态。

3. 引线氧化锌避雷器的引线用于连接氧化锌电极和电力设备或线路。

引线一般采用导电性能好的材料制成，如铜或铝，以确保电流能够顺利地通过。

三、氧化锌避雷器的工作原理氧化锌避雷器的工作原理基于氧化锌电极的非线性电阻特性。

1. 正常工作状态在正常情况下，氧化锌避雷器处于高电阻状态。

当电力系统中出现过电压时，氧化锌避雷器会迅速响应，将过电压分担到地电位上，保护电力设备。

2. 过电压冲击当电力系统受到雷电冲击或其他原因导致过电压时，氧化锌避雷器的电阻迅速降低，形成低阻抗通路，将过电压引导到地上。

这样可以防止过电压通过电力设备和线路，保护它们不受损害。

3. 过电压消失一旦过电压消失，氧化锌避雷器会恢复到高电阻状态，准备应对下一次过电压冲击。

四、氧化锌避雷器的应用氧化锌避雷器广泛应用于各类电力系统，包括输电线路、变电站、电力设备等。

它能够有效地保护电力设备和线路免受雷电冲击的损害，确保电力系统的安全稳定运行。

五、总结氧化锌避雷器是一种重要的电力设备，它通过利用氧化锌电极的非线性电阻特性，可以有效地降低雷电冲击带来的过电压。

氧化锌避雷器的结构简单，包括外壳、氧化锌电极和引线。

它的工作原理基于电阻的变化，能够迅速响应过电压，将其引导到地上，保护电力设备和线路的安全运行。

氧化锌避雷器工作原理氧化锌避雷器是一种常见的避雷设备，它能有效地保护建筑物和设备免受雷击的危害。

本文将详细介绍氧化锌避雷器的工作原理，帮助读者更好地了解这一重要的电气设备。

一、氧化锌避雷器的基本原理1.1 电气原理：氧化锌避雷器是一种非线性电阻元件，其工作原理基于氧化锌在电场作用下的非线性电阻特性。

当避雷器两端的电压低于一定阈值时，氧化锌呈现高阻抗状态，电流很小；当电压超过阈值时，氧化锌突然变为低阻抗状态，吸收大量电荷，将雷电能量导向地面。

1.2 热原理：氧化锌避雷器在工作过程中会产生热量，这是因为在防雷过程中，氧化锌会吸收大量电荷并将其转化为热能。

这种热量会导致氧化锌避雷器表面温度升高，但不会影响其正常工作。

1.3 自愈性能：氧化锌避雷器具有自愈性能，即在遭受雷击后，氧化锌会自动恢复到高阻抗状态，继续保护设备不受雷击损害。

这种自愈性能是氧化锌避雷器的重要特点，保证了其长期稳定可靠地工作。

二、氧化锌避雷器的作用机理2.1 分流作用：氧化锌避雷器能够将雷电能量导向地面，起到分流的作用，避免雷击直接作用在建筑物或设备上，有效保护其免受雷击损害。

2.2 电压限制作用：氧化锌避雷器在工作时能够限制电压在一定范围内，避免设备或线路因过高电压而受损。

这种电压限制作用是氧化锌避雷器的重要功能之一。

2.3 防止雷电侵入：氧化锌避雷器能够有效地吸收雷电能量，将其导向地面，防止雷电侵入建筑物或设备内部，保护其安全运行。

三、氧化锌避雷器的安装要求3.1 接地要求：氧化锌避雷器在安装时必须与地线连接，确保其能够有效导向雷电能量到地面，保护设备和建筑物安全。

3.2 安装位置：氧化锌避雷器的安装位置应选择在建筑物或设备的高处，以确保其能够有效地吸收雷电能量，并避免影响正常使用。

3.3 定期检测：氧化锌避雷器在安装后需要定期进行检测和维护，确保其正常工作状态，及时更换老化或损坏的避雷器，保证其长期有效地保护作用。

四、氧化锌避雷器的应用范围4.1 住宅建筑：氧化锌避雷器适用于各类住宅建筑，能够有效保护建筑物和居民免受雷击危害。

氧化锌避雷器基础知识1牵引变电所避雷器牵引变电所高压电气设备随时可能受到大气过电压和操作过电压的攻击。

为防止其损坏，牵引变电所配备相应的过电压保护装置，包括避雷针和避雷器。

2为防止雷害，在牵引变电所进出口侧并联安装避雷器，将侵入变电站的雷电波降低和限制在各种避雷器的较低残压水平，并将雷电电流排入地，为了在保护范围内保护电气设备的绝缘，并在短时间内切断连续电流，使系统自动恢复正常运行，自由度是指避雷器放电后由电力系统提供并流经避雷器的电流。

放电保护间隙的整定目的与避雷器相同，但不具有切断自由流的功能。

3避雷器的分类，又称过电压限制器，其作用是将侵入电力线和信号传输线的雷电高压限制在一定范围内，以保证电气设备不被高压脉冲击穿。

常用的避雷器种类很多，但可分为四类：（1）阀型；（2）放电间隙型；（3）高通滤波器型；（4）半导体型。

我们主要讨论氧化锌避雷器MOA工作原理MOA工作原理：额定电压下通过MOA阀板的电流很小，相当于绝缘子。

当金属氧化物避雷器上的电压超过设定值时，阀板“导电”会通过阀片向地释放大电流，其残余电压不会超过被保护设备的耐受电压。

当外加电压降至动作电压以下时，阀片自动终止“开”状态，恢复绝缘状态。

5构造阀片由微小氧化锌晶粒为主要材料,加入一-些金属氧化粉，经过加工成氧化锌电阻片。

6氧化锌避雷器伏安特性7氧化锌避雷器特点氧化锌避雷器是由非线性电阻片叠装而成，它具有优良的非线性伏安特性，可以消除串联火花间隙，实现无间隙、无余流的避雷器，成本低。

因此，在国内外各种电压等级的电网中都得到了广泛的应用。

它具有以下优点：（1）保护选择性好，由于m0a具有良好的非线性特性，在正常工作电压下表现出很高的电阻值，正常工作时流过的电流只有微安级；当施加在其上的电压超过参考电压时，其伏安值特性曲线逐渐呈现平缓曲线，通过该曲线的电流迅速增大，可有效抑制过电压，保护其他电气设备的安全运行。

②流量大，氧化锌阀片密度高，比热大，流量约为碳化硅阀片的4倍，在需要大流量时其优越性更加明显。

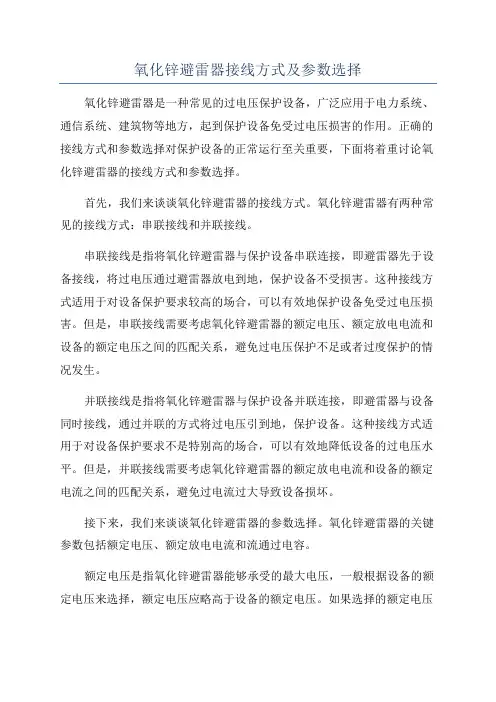

氧化锌避雷器接线方式及参数选择氧化锌避雷器是一种常见的过电压保护设备，广泛应用于电力系统、通信系统、建筑物等地方，起到保护设备免受过电压损害的作用。

正确的接线方式和参数选择对保护设备的正常运行至关重要，下面将着重讨论氧化锌避雷器的接线方式和参数选择。

首先，我们来谈谈氧化锌避雷器的接线方式。

氧化锌避雷器有两种常见的接线方式：串联接线和并联接线。

串联接线是指将氧化锌避雷器与保护设备串联连接，即避雷器先于设备接线，将过电压通过避雷器放电到地，保护设备不受损害。

这种接线方式适用于对设备保护要求较高的场合，可以有效地保护设备免受过电压损害。

但是，串联接线需要考虑氧化锌避雷器的额定电压、额定放电电流和设备的额定电压之间的匹配关系，避免过电压保护不足或者过度保护的情况发生。

并联接线是指将氧化锌避雷器与保护设备并联连接，即避雷器与设备同时接线，通过并联的方式将过电压引到地，保护设备。

这种接线方式适用于对设备保护要求不是特别高的场合，可以有效地降低设备的过电压水平。

但是，并联接线需要考虑氧化锌避雷器的额定放电电流和设备的额定电流之间的匹配关系，避免过电流过大导致设备损坏。

接下来，我们来谈谈氧化锌避雷器的参数选择。

氧化锌避雷器的关键参数包括额定电压、额定放电电流和流通过电容。

额定电压是指氧化锌避雷器能够承受的最大电压，一般根据设备的额定电压来选择，额定电压应略高于设备的额定电压。

如果选择的额定电压过低，可能无法有效保护设备免受过电压损害；如果选择的额定电压过高，可能导致过电压保护不足。

额定放电电流是指氧化锌避雷器能够在额定电压下放电的最大电流，一般根据设备的额定电流来选择，额定放电电流应略高于设备的额定电流。

如果选择的额定放电电流过低，可能无法有效保护设备免受过电压损害；如果选择的额定放电电流过高，可能导致过电流过大，损坏设备。

流通过电容是指氧化锌避雷器内部导体之间的电容，一般根据系统的频率和电容的大小来选择。

流通过电容的大小会影响氧化锌避雷器的放电能力和频率响应。

氧化锌避雷器工作原理氧化锌避雷器是一种常见的电力设备，用于保护电力系统免受雷击和过电压的伤害。

它能够吸收和分散过电压，保护电力设备和路线不受损坏。

本文将详细介绍氧化锌避雷器的工作原理。

1. 引言氧化锌避雷器是一种非线性电阻器件，通常由氧化锌块和陶瓷外壳组成。

它在正常工作状态下具有很高的电阻，但在过电压作用下，电阻会迅速减小，从而将过电压引导到地线上。

2. 工作原理当电力系统遭遇雷击或者其他过电压情况时，氧化锌避雷器会迅速响应并接收过电压。

其工作原理如下：2.1 非线性电阻特性氧化锌避雷器的核心部份是由氧化锌块组成的非线性电阻层。

在正常工作状态下，氧化锌块表现出很高的电阻，几乎不导电。

当过电压作用到氧化锌避雷器上时，氧化锌块的电阻会迅速减小，使其成为一个较低的电阻路径。

2.2 分散过电压当过电压作用到氧化锌避雷器上时，氧化锌块的电阻迅速减小，使其成为一个低阻抗路径。

过电压会通过氧化锌避雷器流向地线，从而分散和消除过电压。

这样可以保护电力设备和路线，防止其受到过电压的伤害。

2.3 快速响应氧化锌避雷器具有快速响应的特点。

当过电压作用到氧化锌避雷器上时，它能够在几微秒内迅速降低电阻，引导过电压流向地线。

这种快速响应能力可以有效地保护电力设备和路线，防止过电压造成的损坏。

3. 工作过程氧化锌避雷器在电力系统中起到保护作用的工作过程如下：3.1 正常工作状态在正常情况下，氧化锌避雷器处于高电阻状态。

当电力系统正常运行时，氧化锌避雷器不会发挥作用，保持高电阻状态，不会对电力系统产生影响。

3.2 过电压保护当电力系统遭受雷击或者其他过电压情况时，过电压作用到氧化锌避雷器上。

氧化锌块的电阻迅速减小，形成一个低阻抗路径，将过电压引导到地线上。

这样可以保护电力设备和路线，防止其受到过电压的伤害。

3.3 自愈复位当过电压作用结束后，氧化锌避雷器会自动恢复到高电阻状态。

它具有自愈复位的特性，不需要人工干预即可恢复正常工作状态。

浅谈金属氧化物避雷器的工作原理及试验相关内容氧化锌避雷器是电力系统中不可缺少的电气设备，所以为了保证避雷器正常工作和维护电网的安全稳定运行，必须对避雷器进行试验。

但由于现场运行状况、天气条件、试验接线等主客观条件的影响，试验数据有可能产生较大的偏差，甚至出现错误的数据，对避雷器状态可能会出现误判。

因此文章提出试验中的注意事项，将各种外在因素排除，得到较为精确的试验数据，做出正确判断。

标签：金属氧化物避雷器工作原理注意事项引言金属氧化物避雷器不仅可用来防护大气高电压，也可用来防护操作高电压。

如果出现雷雨天气，电闪雷鸣就会出现高电压，电力设备就有可能有危险，此时避雷器就会起作用，保护电力设备免受损害。

避雷器的最大作用也是最重要的作用就是限制过电压以保护电气设备。

因此我们要了解金属氧化物避雷器的工作原理及其特点。

它的运行状态直接影响电网的稳定性，因此要对氧化锌避雷器进行相关试验，为了对设备做出正确的评估，所以试验中要注意一些细节，以免造成测量数据不准确。

1、金属氧化物避雷器结构及工作原理1.1 复合外套金属氧化物避雷器结构由接线孔、上法兰、上电极、弹簧、环氧管、阀片、硅胶橡胶裙、填充胶、下电极、下法兰组成。

1.2 金属氧化物避雷器工作原理在正常工作电压下，具有极高的电阻，呈绝缘状态；当电压超过其启动值时（如过电压等），金属氧化物阀片电阻变为极小，呈“导通”状态，将雷电流畅通向大地释放。

待电压消失后，金属氧化物阀片电阻又呈现高电阻状态，使“导通”终止，恢复原始状态。

2、金属氧化物避雷器结构特点阀片是以氧化锌（ZnO）基压敏电阻（非线性）为基础，添加Bi2O3，CO2O3，MnO2，Sb2O3，Cr2O3等金属氧化物，经粉碎混合，高温烧结而成。

其非线性比SiC要好得多。

在残压相同的情况下流过的电流较小，所以不用串联火花间隙，由于没有间隙，可以避免有间隙所带来的一系列问题，并且有较平坦的保护特性。

3、金属氧化物避雷器的优点3.1 基本无续流，耐多重雷击或多次操作波的能力强。

YH1.5W-0.28/1.3系列低压氧化锌避雷器
一．概述：
扬州雷明YH1.5W-0.28/1.3型无间隙金属氧化物避雷器适用于交流电力系统，是保护低压电器设备免受过电压危害的必备安全装置。

本产品是国际90年代新颖避雷器。

其主要元件氧化锌阀片具有优良的非线性伏安特性。

与传统的阀片避雷器相比，具有通流量大，无续流，保护性能好，使用寿命长等优点。

本产品各项性能指标符合GB11032标准。

HYW-0.22-0.66KV
低压型用于保护相应等级的配电设备免受大气的操作过电压的损坏。

避雷器型号系统额
定电压
避雷器
额定电压
持续运
行电压
直流参考
电压
(U1mA)
陡波冲
击电流
下残压
雷电冲
击电流
下残压
操作冲
击电流
下残压
方波通
流容量
(2ms)
大电流
冲击耐
受
kV(r.m.s) >kV A kA
YH1.5W-0.28/1.3
0.22 0.28 0.24 0.6 1.3 75 25
YH1.5W-0.5/2.6
0.38 0.5 0.42 1.2 2.6 75 25
三．特点：1优异的保护特性，有效限制雷电过电压和谐振过电压。

2 工频耐受能力强、陡波特性好、通流容量大、保护曲线平坦。

3硅橡胶外套耐气候老化、耐电蚀损、耐污秽。

4 过电压响应时间短，释放过电压迅速。

氧化锌避雷器的工作原理氧化锌避雷器是一种常用的避雷装置，广泛应用于电力系统、通信设备、建筑物等领域。

它的主要作用是保护设备和建筑物免受雷击损害，从而保障人们的生命财产安全。

氧化锌避雷器的工作原理是基于氧化锌材料的非线性电阻特性。

当遭受雷电冲击时，氧化锌避雷器能够迅速响应并将雷电能量引导到地面，从而保护设备和建筑物免受雷击损害。

具体来说，氧化锌避雷器由一个氧化锌元件和附加的电气元件组成。

氧化锌元件是氧化锌材料制成的，它具有非线性电阻特性。

当电压低于某个阈值时，氧化锌元件的电阻非常高，几乎不导电；而当电压超过阈值时，氧化锌元件的电阻迅速降低，形成一条低阻抗通路，将雷电能量引导到地面。

在正常情况下，氧化锌避雷器处于工作电压以下，处于高阻抗状态，不对电路产生影响。

但当遭受雷电冲击时，氧化锌避雷器的工作电压会突然增加，导致氧化锌元件的电阻急剧下降。

这种非线性电阻的特性使得氧化锌避雷器能够迅速将雷电能量引导到地面，保护设备和建筑物免受雷击损害。

除了氧化锌元件，氧化锌避雷器还包括附加的电气元件，如过电压保护器和放电电阻。

过电压保护器能够检测电路中的过电压情况，并在电压超过设定阈值时启动保护措施。

放电电阻则用于限制过电压保护器的电流，保证其正常工作。

总结起来，氧化锌避雷器的工作原理是基于氧化锌材料的非线性电阻特性。

当遭受雷电冲击时，氧化锌避雷器能够迅速将雷电能量引导到地面，保护设备和建筑物免受雷击损害。

通过合理设置过电压保护器和放电电阻，可以确保氧化锌避雷器的稳定性和可靠性。

请注意，以上内容仅为示例，实际情况可能会因不同的氧化锌避雷器型号和制造商而有所不同。

在实际应用中，建议根据具体情况参考相关标准和技术规范，以确保氧化锌避雷器的正常工作和安全可靠。

氧化锌避雷器的试验项目：1、测量金属氧化物避雷器及基座绝缘电阻；2、测量金属氧化物避雷器的工频参考电压和持续电流；测量金属氧化物避雷器在避雷器持续运行电压下的持续电流，其阻性电流或总电流值3、测量金属氧化物避雷器直流参考电压和0.75倍直流参考电压下的泄漏电流；4、检查放电记数器动作情况及监视电流表指示；5、工频放电电压试验。

6、氧化锌避雷器的试验项目、方法牵涉的篇幅很大。

且也找不到电子版给你。

21 避雷器21.0.1 金属氧化物避雷器的试验项目，应包括下列内容：1 用DMA系列绝缘电阻测试仪测量金属氧化物避雷器及基座绝缘电阻；2 用ED0403型氧化锌避雷器特性测试仪测量金属氧化物避雷器的工频参考电压和持续电流；3用ZGF系列直流高压发生器测量金属氧化物避雷器直流参考电压和0 .75倍直流参考电压下的泄漏电流；4 用ED0401型避雷器计数器测试仪检查放电记数器动作情况及监视电流表指示；5 用YD系列轻型试验变压器做工频放电电压试验。

注：1 无间隙金属氧化物避雷器的试验项目按本条第1、2、3、4款的内容，其中第2、3两款可选做一项；2 有间隙金属氧化物避雷器的试验项目按本条第1款、第5款的内容。

21.0.2金属氧化物避雷器绝缘电阻测量，应符合下列要求：1 35kV以上电压：用5000V兆欧表，绝缘电阻不小于2500MΩ；2 35kV及以下电压：用2500V兆欧表，绝缘电阻不小于1000MΩ；3 低压（1kV以下）：用500V兆欧表，绝缘电阻不小于2MΩ。

基座绝缘电阻不低于5 MΩ21.0.3 测量金属氧化物避雷器的工频参考电压和持续电流，应符合下列要求：1 金属氧化物避雷器对应于工频参考电流下的工频参考电压，整支或分节进行的测试值，应符合《交流无间隙金属氧化物避雷器》GB11032或产品技术条件的规定；2 测量金属氧化物避雷器在避雷器持续运行电压下的持续电流，其阻性电流或总电流值应符合产品技术条件的规定。

金属氧化物避雷器的试验项目介绍华天电力专业生产氧化锌避雷器测试仪（又称氧化锌避雷器特性测试仪），接下来为大家分享金属氧化物避雷器的试验项目介绍。

金属氧化物避雷器的作用
金属氧化物避雷器是在电力系统中运行中保护电气设备过电压的一种保护器，内部由优良非线性伏安特性的氧化锌压敏电阻片组成，在正常工作电压下呈高阻状态，过电压时立即转为低阻，释放能量，并限制过电压幅值，过电压消失后又立即恢复高阻，这就是氧化锌避雷器的工作原理。

避雷器的试验项目
根据电力预防性试验要求，金属氧化物避雷器应当周期性的进行电气检查，项目包括：
（1）用兆欧表测量金属氧化物避雷器的基座和基座绝缘电阻，35kV以上电压，建议用5kV绝缘电阻测试仪，绝缘电阻不小于2500MΩ；35kV以下电压用2500V兆欧表，绝缘电阻不小于1000MΩ；1000V以下的用500v兆欧表，绝缘电阻不小于2MΩ；基座的绝缘电阻不低于5 MΩ。

（2）测量金属避雷器的工频参考电压和持续电流,电压的测量可以采用分节的方式测量，测量结果符合技术条件规定；运行电压下持续电流的测量，其阻性电流或总电流值符合产品技术条件即可，建议使用氧化锌避雷器带电测试仪测量。

（3）用直流高压发生器测量避雷器直流参考电压和0.75U直流参考下的泄露电流，并且泄露电流值不大于50uA，如果试验回路纹波系数大于1.5％,可加装滤波电容处理。

（4）检查放电计数器的动作情况及监视电流表指示，动作应该可靠，避雷器监视电流表指示正常。

（5）工频放电电压试验，使用时，放电后应快速切断电源，切断电源时间小于0.5S，过流保护的定制电流控制在0.2到0.7A。

173概述金属氧化物避雷器是目前国际最先进的过电压保护器。

由其核心元件采用氧化锌电阻片，与传统碳化硅避雷器相比，改了避雷器的伏安特性，提高了过电压通流能力，从而使避雷器特征的根本变化。

当避雷器在正常丁作电压下，流过避雷器的电流仅有微安级，当遭受过电压时，由于氧化锌电阻片的非线性，流过避雷器的电流瞬间达数千安培，避雷器处于导通状态，释放过电压能量，从而有效地限制了过电压对输变电设备的侵害。

用途特点金属氧化物避雷器用于保护交流电力系统的电气设备免遭大气过电压和操作过电压损坏。

使用环境条件1、环境温度不高于+40℃，不低于-40℃。

2、海拔高低不超过1000-2000m(高原地区应在订货时注册)。

3、交流系统频率50Hz或60Hz。

4、长期施加在避雷器上工频电压不超过避雷器持续运行电压。

5、最大风速不超过35m/s。

6、地震烈度7度及以下地区。

7、污秽地区要注明。

型号及其含义附加特征W 防污， G:高原K:搞震型，TLB（热爆型脱离器）标称放电电流下最大残压kV 避雷器额定电压kV 设计序号S:配电，Z:电站， R:电容器组， X:线路，T:铁道，D:发电机、电动机，W:无间隙 C:有串联间隙：标称放电电流kA 复合外套金属氧化物避雷器:YH氧化锌避雷器技术性能产品性能符合GB11032-2000、JB/T8952-1999、IEC60099-4、IEC62.11标准技术要求。

ＳＨＡＮＧＨＡＩ　ＷＯＯＩＤＥ　ＥＬＥＣＴＲＩＣＡＬ　ＴＥＣＨＮＯＬＯＧＹ　ＣＯ．，ＬＴＤ．174YH氧化锌避雷器避雷器型号系统额定电压直流参考电压(U1mA)雷电冲击电流下残压陂波冲击电流下残压≯kV≮kV 0.61.2 1.32.6低压避雷器电气参数YH1.5W-0.28(0.5)避雷器型号YH5W-5/15直流参考电压(U1mA)雷电冲击电流下残压陂波冲击电流下残压≯kV≮kV 配电型避雷器电气参数17.334.5YH1.5W-0.8/3.9YH5WS-10/30YH5WS-17/50ＳＨＡＮＧＨＡＩ　ＷＯＯＩＤＥ　ＥＬＥＣＴＲＩＣＡＬ　ＴＥＣＨＮＯＬＯＧＹ　ＣＯ．，ＬＴＤ．175YH氧化锌避雷器避雷器型号系统额定电压YH5WR-10/27YH5WR-17/45直流参考电压(U1mA)雷电冲击电流下残压陂波冲击电流下残压≯kV保护电容器组型避雷器电气参数27.045避雷器型号系统额定电压YH5WZ-10/27直流参考电压(U1mA)雷电冲击电流下残压陂波冲击电流下残压≯kV ≮kV14.424.027456~10kV电站型避雷器电气参数31.051.5YH5WZ-10/27YH5WR-10/27YH5WR-17/45YH5WZ-17/45ＳＨＡＮＧＨＡＩ　ＷＯＯＩＤＥ　ＥＬＥＣＴＲＩＣＡＬ　ＴＥＣＨＮＯＬＯＧＹ　ＣＯ．，ＬＴＤ．避雷器型号YH2.5WD-4/9.5陂波残压不大于(2.5kA)kV p3.5~10.5V电动机用避雷器电气参数电动机额定电压雷电残压不大于(2.5kA)kV p 3.1510.721.034.79.518.731.0避雷器型号YH5WD-4/9.5陂波残压不大于(2.5kA)kV p3.5~13.8V发电机用避雷器电气参数发电机额定电压雷电残压不大于(2.5kA)kV p 3.1510.721.034.79.518.731.0 176YH氧化锌避雷器YH2.5WD-8/18.7YH5WD-8/18.7YH5WD-13.5/31YH2.5WD-13.5/31ＳＨＡＮＧＨＡＩ　ＷＯＯＩＤＥ　ＥＬＥＣＴＲＩＣＡＬ　ＴＥＣＨＮＯＬＯＧＹ　ＣＯ．，ＬＴＤ．177YH3.15~20V电机中性点用避雷器电气参数有串联间隙型复合外套锌避雷器电气参数表氧化产品型号YH5CS-12.7/4556.5波前冲击放电电压1.2/50μs 放电电压≯kVp避雷器型号 YH1.5WD-2.4/6直流参考电压不小于(U1mA 雷电残压不大于(1.5kA)kV p11.4 6.012.019.0YH1.5WD-8/19YH1.5WD-12/26(13.7/29.2)YH5CS-7.6/27YH5CS-17/45注：Z型外型及安装尺寸参照171P:6~10kV电站型避雷器电气参数ＳＨＡＮＧＨＡＩ　ＷＯＯＩＤＥ　ＥＬＥＣＴＲＩＣＡＬ　ＴＥＣＨＮＯＬＯＧＹ　ＣＯ．，ＬＴＤ．35~110kV电站型避雷器电气参数178YH氧化锌避雷器线路型避雷器电气参数避雷器型号直流参考电压(U1mA)雷电冲击电流下残压陂波冲击电流下残压≯kV ≮kV3039.5YH5WX-10/30YH5WX-17/50ＳＨＡＮＧＨＡＩ　ＷＯＯＩＤＥ　ＥＬＥＣＴＲＩＣＡＬ　ＴＥＣＨＮＯＬＯＧＹ　ＣＯ．，ＬＴＤ．YH氧化锌避雷器35~110kV线路无间隙型避雷器电气参数35~110kV线路有串联间隙避雷器型电气参数35~110kV变压器中性点型用避雷器电气参数 ＳＨＡＮＧＨＡＩ　ＷＯＯＩＤＥ　ＥＬＥＣＴＲＩＣＡＬ　ＴＥＣＨＮＯＬＯＧＹ　ＣＯ．，ＬＴＤ．179YH氧化锌避雷器18035~110kV电气化铁道保护用避雷器电气参数电气化铁道保护用避雷器是用于保护电气化铁道的各种电气设备，接触网、电力机车免受大气过电压和操作过电压的损害。

最明显的电气差别:
氧化锌避雷器：体积小，泄露电流较大，一般用在线路上，和变电站中低压进线端。

阀形避雷器：体积大，泄露电流小，一般用在变电站的高压侧110kV及以上，多安装在构架上。

回答者：大名789 | 二级 | 2009-2-3 16:54
===氧化锌避雷器===
是一种以氧化锌为主要成份的金属氧化物半导体非线性电阻元件；电阻对电压较敏感，当电压达到一定数值时，电阻迅速导通。

--氧化锌特点--
具有良好的非线特性、通流量大、残压水平低、响应时间快和无续流等特点。

缺点有漏电流,会使器件提前老化。

===阀形避雷器===
是一种间隙式防雷保护器件由许多间隙串联组成。

当放电间隙两极间加上一定电压，在两极间产生不均匀电场；当电压不断升高，电场不断增强，在电场力的作用下，气体开始电离，当电压大到一定程度时使极间场强超过气体的绝缘强度时；两极间间隙将放电击穿，由原来绝缘状态转变为导电状态，导通后放电管两极间电压将维持在放电弧道所决定的残压水平。

--间隙式防雷保护器件特点--
具有绝缘电阻大，寄生电容小，通流量比氧化锌更大，无漏电流。

响应时间比氧化锌要慢。

存在续流现象应用在大电流的交流电路场合时必须考虑断后续电。
