接触网氧化锌避雷器主要性能参数
型号：YH20WT—42/125 复合外套无间隙氧化锌避雷器标称放电电流：20 KA
避雷器额定电压有效值：42 KV
持续运行电压有效值：31.5 KV
直流参考电压U1mA不小于：65 KV
工频参考电压不小于：42 KV
0.75U1mA下漏电流不大于：50 u A
持续电流不大于：900 u A （全电流有效值）
150 u A （阻性电流峰值）2ms方波通流容量：800 A
残压峰值不大于：138 KV （1 u s 10 KA）
125 KV （8/20 u s 20 KA）
98 KV （30/80 u s 0.5 KA）
大电流冲击耐受峰值100KA (4/10 u s)
避雷器监测器主要性能参数
型号：JCQ—2型避雷器监测器
标称放电电流：10 KA（8/20 u s）
标称放电电流下的残压：不大于 2.5 KV
方波耐受电流（2mA）：1200 A
下限动作电流：50 A （8/20 u s）
电流测量量程：满量程6 mA，有效量程3 mA，误差不大于10%
供电技术室
2000年11月22日。

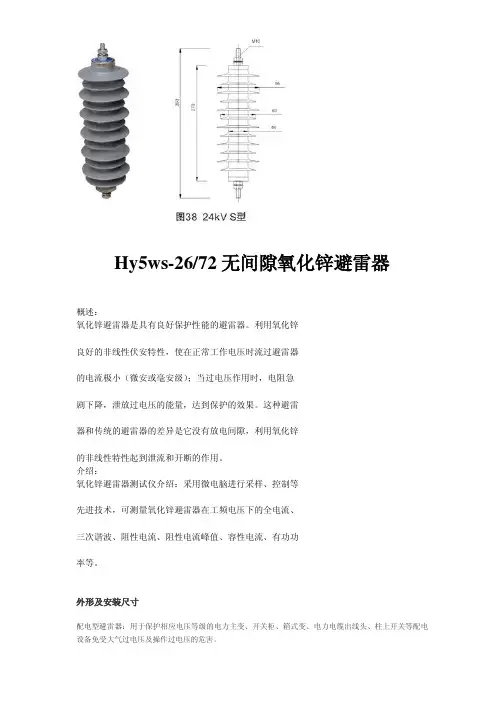

YH5WS-17/50氧化锌避雷器一、YH5WS-17/50氧化锌避雷器简述YH5WS-17/50氧化锌避雷器是具有良好保护性能的避雷器。
利用氧化锌良好的非线性伏安特性，使在正常工作电压时流过避雷器的电流极小（微安或毫安级）；当过电压作用时，电阻急剧下降，泄放过电压的能量，达到保护的效果。
这种避雷器和传统的避雷器的差异是它没有放电间隙，利用氧化锌的非线性特性起到泄流和开断的作用。
二、氧化锌避雷器主要型号：低压型氧化锌避雷器：YH1.5W-0.28/1.3,YH1.5W-0.5/2.6配电型氧化锌避雷器：YH5WS-7.6/30,YH5WS-10/30,YH5WS-12.7/50,YH5WS-17/50电站型氧化锌避雷器：YH5WZ-7.6/27,YH5WZ-10/27,YH5WZ-12.7/45,YH5WZ-17/45,YH5WZ-42/134,YH5WZ-51/134,YH5WZ-108/281保护电容器组型氧化锌避雷器：YH5WR-7.6/27,YH5WR-10/27,YH5WR-12.7/45,YH5WR-17/45,YH5WR-42/134,YH5WR-51/134线路型氧化锌避雷器：YH5WX-7.6/27,YH5WX-10/27,YH5WX-12.7/45,YH5WX-17/45,YH5WX-42/134,YH5WX-51/134,YH5WX-54/142三、YH5WS-17/50氧化锌避雷器型号说明四、YH5WS-17/50氧化锌避雷器分类1.按电压等级分氧化锌避雷器按额定电压值来分类，可分为三类；高压类；其指66KV以上等级的氧化锌避雷器系列产品，大致可划分为500kV、220kV、110kV、66kV四个等级等级。
中压类；其指3kV～66kV（不包括66kV系列的产品）范围内的氧化锌避雷器系列产品，大致可划分为3kV、6kV、10kV、35KV四个电压等级。
低压类；其指3KV以下（不包括3kV系列的产品）的氧化锌避雷器系列产品，大致可划分为1kV、0.5kV、0.38kV、0.22kV四个电压等级。
避雷器型号及参数
Y10W2-200/520Y:表示氧化锌避雷器
10:标称放电电流
W:表示无间隙
2:表示设计序号
200:避雷器的额定电压
520:在标称放电电流下的最大残压
氧化锌避雷器主要用于电力系统中保护电气设备免受雷电过电压和操作过电压的危害。
具有响应灵敏、伏安特性平坦、残压低、运行可靠等优点
等等。
产品工艺符合gb1103-2000《交流无间隙金属氧化物避雷器》的要求。
2、产品结构避雷器由主要元件、绝缘座、端子排等组成，主要元件为氧化锌非线性电阻。
避雷器主要部件密封，出厂
用氢质谱检漏仪逐个检查密封情况。
避雷器设有泄压装置。
当产品内压因异常情况升高时，可及时释放内压，避免瓷套爆炸。
提高了泄放装置的密封性，提高了放电保护的可靠性。
产品标准:
GB11032- -2000《交流无间隙金属氧化物避雷器》正常使用条件:适用于户内外，环境温度不高于+40C，不低于-40°C;海拔高度不超过1000m;系统的额定频率48-62Hz;长期施加在避雷器两端间的工频电压，不得超过避雷器的持续运行电压。
地震裂度7度及以下地区;最大风速不超过35m/s.
产品型号含义: H- -复合外套，Y-氧化锌避雷器，0-标称放电电流，,W- -无间隙，Z-电站型，S-配电型，o-氧化锌避雷器额定电压，o-雷电冲击残压。
概述金属氧化锌避雷器是目前国际最先进的过电压保护器。
由其核心元件采用氧化锌电阻片，与传统碳化硅避雷器相比，改了避雷器的伏安特性，提高了过电压通流能力，从而使避雷器特征的根本变化。
当避雷器在正常丁作电压下，流过避雷器的电流仅有微安级，当遭受过电压时，由于氧化锌电阻片的非线性，流过避雷器的电流瞬间达数千安培，避雷器处于导通状态，释放过电压能量，从而有效地限制了过电压对输变电设备的侵害。
产品性能符合GB/T11032、JB /T8952、IEC60099-4、IEC62.11标准技术要求。
用途特点金属氧化锌避雷器用于保护交流电力系统的电气设备免遭大气过电压和操作过电压损坏。
使用环境条件1、环境温度不高于+40℃，不低于-40℃。
2、海拔高低不超过1000-2000m (高原地区应在订货时注册)。
3、交流系统频率50Hz 或60Hz 。
4、长期施加在避雷器上工频电压不超过避雷器持续运行电压。
5、最大风速不超过35m /s 。
6、地震烈度7度及以下地区。
7、污秽地区要注明。
型号及其含义附加特征W 防污， G:高原K:抗震型，TLB （热爆压脱离器）标称放电电流下最大残压kV 避雷器额定电压kV 设计序号S:配电，Z:电站， R:电容器组， X:线路，T:铁道，D:发电机、电动机，W:无间隙 C:有串联间隙：标称放电电流kA 复合外套金属氧化锌避雷器:YH氧化锌避雷器高压电器153154避雷器型号系统额定电压YH1.5W-0.28/1.3直流参考电压U1mA )雷电冲击电流下残压陂波冲击电流下残压≯kVkV 0.2261.3YH氧化锌避雷器0.28-0.8kV 低压型避雷器电气参数YH1.5W-0.28(0.5)YH1.5W-0.8/3.9避雷器型号系统额定电压雷电冲击电流下残压陂波冲击电流下残压≯kV15305017.334.557.5YH5WS-10/30YH5WS-17/503-10kV 配电型避雷器电气参数YH5WS-10/30*H5WS-5/15*3-10kV 保护电容器组型避雷器电气参数避雷器型号系统额定电压YH5WR-5/13.5YH5WR-10/27YH5WR-17/45雷电冲击电流下残压≯kV13.527操作冲击电流下残压YH氧化锌避雷器3-10kV 电站型避雷器电气参数YH5WR-10YH5WR-1710高压电器155YH5WZ-10/27YH5WZ-17/45避雷器型号系统额定电压YH5WZ -5/13.5雷电冲击电流下残压陂波冲击电流下残压≯kV 13.515.5156避雷器型号5WD-4/9.55WD-8/18.75WD-13.5/31陂波残压不大于5kA)kVp3.15-10.5kV电动机用避雷器电气参数电动机额定电压雷电残压不大于(2.5kAkVp3.156.310.10.79.5避雷器型号YH5WD-4/9.5 YH5WD-8/18.7 YH5WD-13.5/31 YH5WD-17.5/40陂波残压不大于5kA)kVp3.15-13.8kV发电机用避雷器电气参数发电机额定电压雷电残压不大于(2.5kAkVp3.15 6.3 10 13.810.79.5YH氧化锌避雷器YH2.5WD-13.5/31YH2.5WD-8/18.7YH5WD-13.5/31YH5WD-8/18.73.15-20kV 电动机中性点用避雷器电气参数6~42kV 氧化有串联间隙型复合外套锌避雷器电气参数表避雷器型号YH1.5WD -2.4/6YH1.5WD -4.8/12YH1.5WD -8/19YH1.5WD -10.5/23YH1.5WD -12/26YH1.5WD -13.7/29.2YH1.5WD -15.2/31.7U1mA 雷电残压不大于(1.5kA )kV p YH5CS -7.6/27YH5CS -12.7/45YH5CZ -7.6/24避雷器型号YH氧化锌避雷器YH1.YH16.0YH5CS YH5CS 注:Z 型外型及安装尺寸参照YH5WZ -6/10电站型避雷器尺寸图27452441标称电流下5kA 残压波形8/20≯kV 高压电器15715835-110kV 电站型避雷器电气参数6-10kV 线路型避雷器电气参数避雷器型号系统额定电压YH5WX -10/30YH5WX -17/50雷电冲击电流下残压陂波冲击电流下残压≯kV 305039.557.5YH氧化锌避雷器YH5WX-10/30YH5WX-17/5035-110kV 线路有串联间隙避雷器型电气参数35-110kV 变压器中性点型用避雷器电气参数YH氧化锌避雷器35-110kV 线路无间隙型避雷器电气参数高压电器159160注："*" 为大方波通流容量。
氧化锌避雷器说明书西安神电电器有限公司产品型号：HY5WR-17/45产品关键字：HY5WR-17/45避雷器，HY5WR-17/45氧化锌避雷器厂家承诺：2天发货，7天包退，15天包换，一年保修。
一、HY5WR-17/45氧化锌避雷器产品简介：HY5WR-17/45氧化锌避雷器是一种常见避雷器又称：surge arrester，能释放雷电或兼能释放电力系统操作过电压能量，保护电工设备免受瞬时过电压危害，又能截断续流，不致引起系统接地短路的电器装置。
避雷器通常接于带电导线与地之间，与被保护设备并联。
当过电压值达到规定的动作电压时，避雷器立即动作，流过电荷，限制过电压幅值，保护设备绝缘；电压值正常后，避雷器又迅速恢复原状，以保证系统正常供电。
主要型号包括：HY5WR-5/13.5氧化锌避雷器,HY5WR-10/27氧化锌避雷器,HY5WR-17/45氧化锌避雷器,HY5WR-51/134氧化锌避雷器,HY10WR-51/134氧化锌避雷器,HY10WR-54/134氧化锌避雷器,HY5WR-48/125氧化锌避雷器,HY5WR-51/134氧化锌避雷器。
二、HY5WR-17/45氧化锌避雷器产品结构特点1、设计合理，结构新颖，技术性能可靠，外形小巧、重量轻，安装灵活，抗拉强度高，耐碰撞，运输无破损；2、引用硅橡胶外套金属氧化物避雷器的优点，整体模压一次成形，具有良好的密封、耐污、防爆、防潮性能，介电强度高、散热性能好、具有较大的过电压能量吸收能力。
三、HY5WR-17/45氧化锌避雷器使用条件：a) 适用于户内、外；b) 环境温度-40℃~+40℃；c) 海拔高度不超过3000m（瓷套式不超过1000m）；d) 电源频率不小于48Hz、不超过62 Hz；e) 长期施加在避雷器端子间的工频电压不超过避雷器的持续运行电压；f) 地震烈度8度及以下地区；g) 大风速不超过35m/s。
四、HY5WR-17/45氧化锌避雷器技术标准产品生产执行的标准为GB11032-2000（eqvIE60099-4.1991）《交流无间隙金属氧化物避雷器》、JB/8952-20045《交流系统用复合，外套无间隙金属化物避雷器》产品型号说明□使用条件YH |---- 复合外套金属氧化物避雷器（HY为老型号）| Y为瓷外套金属氧化物避雷器5 |---- 标称放电电流KaW |---- 结构特征W：无间隙C：串联间隙R：并联间隙R |---- 使用场所S：配电Z：电站R：电容器组X：线路| T：铁道D：电机型O：用于油中L：直流5 |---- 设计序号-17 |---- 避雷额定电压kV（有效值）/50 |---- 标称放电电流下大残压kV（峰值）□|---- 附加特征W：防污G：高原K：抗震□HY5WR型技术参数表用于抑制真空开关及少油开关操作电容器组产生的过电压，保护电容器组免受过电压的破坏并吸收过电压能量。
一、10KV复合高压氧化锌避雷器《HY5WCS-12.7／45W》称说明概述10KV复合高压氧化锌避雷器《HY5WCS-12.7／45W》称可在工作电流范围内进行频繁的操作或多次开断短路电流;机械寿命可高达30,000次，满容量短路电流开断次数可达50次。
《HY5WCS-12.7／45W》适于重合闸操作并有极高的操作可靠性与使用寿命。
《HY5WCS-12.7／45W》(普通型)采用了立式的绝缘筒防御各种气候的影响;且在维护和保养方面，通常仅需对操作机构做间或性的清扫或润滑。
《HY5WCS-12.7／45W》(极柱型)采用了固体绝缘结构—集成固封极柱，实现了免维护。
《HY5WCS-12.7／45W》在开关柜内的安装形式既可以是固定式，也可以是可抽出式的，还可安装于框架上使用动静触头允许磨损累计厚度mm 3四、《HY5WCS-12.7／45W》选型用户可根据被保护对象选用不同型号的《HY5WCS-12.7／45W》，对使用场所的不同可选用防污型和高原型。
为满足市场的需求我厂可根据用户的要求设计各种非标产品。
《《HY5WCS-12.7／45W》10KV复合高压氧化锌避雷器》五、《HY5WCS-12.7／45W》使用条件：1.适用于户内、外；2.环境温度-40℃~+40℃；3.海拔高度不超过3000m（瓷套式不超过1000m）；4.电源频率不小于48Hz、不超过62 Hz；5.长期施加在《HY5WCS-12.7／45W》端子间的工频电压不超过《HY5WCS-12.7／45W》的持续运行电压；6.地震烈度8度及以下地区；7.大风速不超过35m/s。
8.《HY5WCS-12.7／45W》保护发电厂、变电站的交流电气设备免受大气过电压和操作电压的损坏。
《HY5WCS-12.7／45W》是变电站被保护设备免遭雷电冲击波袭击的设备。
《HY5WCS-12.7／45W》测量电流是否超过电动机的额定电流值，调整整定电流值。
简介氧化锌避雷器是当今最先进的过电压保护电器，它主要由氧化锌非线性电阻片组装而成。
在系统工作电压下，具有极高的电阻而呈绝缘状态。
当过电压幅值超过一定范围时，则呈现低阻状态，泄放雷电流，使与避雷器并联的电气设备的残压，被抑制在设备绝缘安定值以下，待有害的过电压消减后，迅速恢复高阻绝缘状态，从而保证了电气设备的正常运行。
氧化锌避雷器除可作为一般电器设备的过电压保护外，对外联补偿电容器，真空开关、旋转电机、发电机组、变压器中性点等设备的过电压保护更有显著效果。
3. 主要电气性能：产品按GB11032-2000《交流无间隙金属氧化物避雷器》和JB/T8952－1999《34kV及以下交流系统用复合外套无间隙金属氧化物避雷器》制造。
4. 复合外套氧化锌避雷器采用耐电蚀、抗老化、弹性好、机械强度高，一次整体模压成型的硅橡胶做为绝缘外套，非线性伏安特性优异的氧化锌电阻片做为芯体。
具有体积小，重量轻、安装方便，耐污能力强，密封性能好、防潮、防爆，并具有良好的憎水性，可减少运行维护大大减轻电力工人的劳动强度。
5. 用户注意事项5.1 在运输和储存时，应注意安全，不得碰撞，尽可能直立。
5.2 用户不得随意拆开产品。
5.3对无间隙氧化锌避雷器决不允许做工放试验。
5.4一年内因质量问题，本公司可无偿更换或修理。
5.5 投入运行前测量其电流1mA电压应符合本说明书中的要求，投运几年后测量其直流1mA电压，应不低于规定值的96％，测量时直流电源谐波分量尽可能小，并注意先清洁外绝缘和保持环境温度湿度及电压相对恒定。
-5-四、交流无间隙金属氧化物避雷器的性能特征1、用途和特点：无间隙氧化锌避雷器是由具有优异非性V-A特性的氧化锌阀片组装而成，是用于保护35kV以下系统交流电器设备免受过电压损害或保护并联补偿的保护电器。
氧化锌避雷器由于采用了优异的非线性氧化锌电阻片，从而可以取消传统的碳化硅避雷器不可缺少的串联间隙，提高了产品的保护可靠性。
NS-HY(YH)系列金属氧化物避雷器1、产品简介：金属氧化物避雷器采用非线性伏安特性优异的氧化锌电阻片，具有陡波响应良好、通流能力强、吸收能量大、残压低、保护裕度大等特点，从而使陡波冲击残压、雷电操作冲击残压、操作冲击残压保护裕度接近一致，对电气设备绝缘提供最佳的保护。
已替代传统碳化硅避雷器，成为过电压保护的主流产品。
2、正常使用条件：（1）适应于户内、外；（2）环境温度：不低于－40℃，不高于＋40℃；（3）海拔高度不超过3000m，（瓷套式不超过1000m）；（4）电网频率：48～52Hz（50Hz系统），58～62Hz（60Hz系统）；（5）长期施加在避雷器端子间的工频电压应不超过避雷器持续运行电压；（6）地震烈度7度及以下地区；（7）最大风速不超过35m/s。
3、型号说明：4、订货注明要求：（1）产品型号；（2）结构类型；（3）环境要求（污秽、海拔）；（4）要求的附件（计数器、监测器等）；（5）其它特殊要求。
5、主要技术参数：（1）、配电用无间隙金属氧化物避雷器技术参数性能满足GB11032 系统标称电压kV 避雷器型号避雷器额定电压避雷器持续电压陡波冲击电流下残压雷电冲击电流下残压操作冲击电流下残压直流1mA参考电压≥kV2mS方波电流A高度Hmm图号kV (有效值) ≤ kV (峰值)3 YH5WS-5/15 54 17.3 15 12.8 7.5 100 220 16 YH5WS-10/30 10 8 34.6 30 25.6 15 100 220 110 YH5WS-12/35.8 12 9.6 41.2 35.8 30.6 18 100 246 1 YH5WS-15/45.6 15 12 52.5 45.6 39.0 23 100 246 1 YH5WS-17/50 17 13.6 57.5 50 42.5 25 100 246 1（2）、电站用无间隙金属氧化物避雷器技术参数性能满足GB11032 系统标称电压kV 避雷器型号避雷器额定电压避雷器持续电压陡波冲击电流下残压雷电冲击电流下残压操作冲击电流下残压直流1mA参考电压≥kV2mS方波电流A高度Hmm图号kV (有效值) ≤ kV (峰值)3 YH5WZ-5/13.5 54 15.5 13.5 11.5 7.2 150 210 26 YH5WZ-10/27 108 31 27 23 14.4 150 210 210 YH5WZ-12/32.4 12 9.6 37.2 32.4 27.6 17.4 150 270 2 YH5WZ-15/40.5 15 12 46.5 40.5 34.5 21.8 150 270 2 YH5WZ-17/45 17 13.6 51.8 45.0 38.3 24 150 270 220 YH5WZ-34/85 34 27.2 98 85 72 48 200 410 535 Y5WZ-51/13451 40.8 154 134 114 73 4001100 13 YH5WZ-51/134 570 666 Y5WZ-90/23590 72.5 270 235 201 130 4002010 16 YH5WZ-90/235 18Y10WZ-90/23590 72.5 264 235 201 130 600 2010 16YH10WZ-90/235 1195 18110 Y10WZ-96/25096 75 280 250 213 140 8002010 16YH10WZ-96/250 1195 18 Y10WZ-100/260100 78 291 260 221 145 8002010 16 YH10WZ-100/260 1195 18Y10WZ-102/266102 79.6 297 266 226 148 8002010 16 YH10WZ-102/266 1195 18 Y10WZ-108/281108 84 315 281 239 157 8002010 16 YH10WZ-108/281 1195 18220 Y10WZ-192/500 192 150 560 500 426 280 800 3606 17 Y10WZ-200/520 200 156 582 520 442 290 800 3606 17 Y10WZ-204/532 204 159 594 532 452 296 800 3606 17 Y10WZ-216/562 216 168.5 630 562 478 314 800 3606 17（3）、并联补偿电容器用无间隙金属氧化物避雷器技术参数性能满足GB11032 系统标称电压kV 避雷器型号避雷器额定电压避雷器持续电压雷电冲击电流下残压操作冲击电流下残压直流1mA参考电压≥kV2mS方波电流A高度Hmm图号kV (有效值) ≤ kV (峰值)3 YH5WR-5/13.5 54 13.5 10.5 7.2400600 210 36 YH5WR-10/27 108 27 21 14.4 210 3 10 YH5WR-17/45 17 13.6 45 35 24 270 335 Y5WR-51/13451 40.8 134 105 731100 16 YH5WR-51/134 570 666 Y5WR-90/23690 72.5 236 190 1302010 16 YH5WR-90/236 1195 18（4）、并联补偿电容器用大容量复合外套无间隙金属氧化物避雷器技术参数性能满足GB11032 系统标称电压kV 避雷器型号避雷器额定电压避雷器持续电压雷电冲击电流下残压操作冲击电流下残压直流1mA参考电压≥kV2mS方波电流A高度Hmm图号kV (有效值) ≤ kV (峰值)3 YH5WR-5/13.5 5 4.0 13.5 10.5 7.2 800～2000 3404 6 YH5WR-10/27 10 8.0 27.0 21.0 14.4 800～2000 340 4 10 YH5WR-17/45 17 13.6 45.0 35.0 24.0 800～2000 340 4 35 YH5WR-51/134 51 40.8 134.0 105.0 73.0 800～2000 620 7（5）、电机用无间隙金属氧化物避雷器技术参数 性能满足GB11032 电机额定电压kV 避雷器型 号 避雷器额 定 电 压 避雷器持 续 电 压 陡波冲击电流下残压 雷电冲击电流下残压 操作冲击电流下残压 直流1mA 参考电压≥kV 2mS方波电流A 高度 H mm 图号 备 注 kV (有效值) ≤ kV (峰值) 3.15 Y H2.5WD-4/9.5 4 3.2 10.7 9.57.65.7 400 210 3 电动机用 6.3YH2.5WD-8/18.78 6.3 21.0 18.7 15.0 11.2 400 210 310.5 YH2.5WD-13.5/31 13.5 10.5 34.7 31.0 25.0 18.6 400 270 3 3.15 YH5WD-4/9.5 4 3.2 10.7 9.5 7.6 5.7 400 210 3 发电机用 6.3YH5WD-8/18.78 6.3 21.0 18.7 15.0 11.2 400 210 3 10.5 YH5WD-13.5/31 13.5 10.5 34.7 31.0 25.0 18.6 400 270 313.8 YH5WD-17.5/40 17.5 13.8 44.8 40.0 32.0 24.4 400 270 315.75 YH5WD-20/45 20 15.8 50.4 45.0 36.0 28.0 400 410 5 18.0 YH5WD-23/51 23 18.0 57.2 51.0 40.8 31.9 400 410 5 20.0 YH5WD-25/56.2 25 20 62.9 56.2 45.0 35.4 400 410 5 3.15 YH1.5W-2.4/6 2.4 1.9 - 6.0 5.0 3.4 400 210 3 电机中性点用 6.3YH1.5W-4.8/124.8 3.8 - 12.0 10.0 6.8 400 210 3 10.5 YH1.5W-8/19 8 6.4 - 19.0 15.9 11.4 400 210 3 13.8 YH1.5W-10.5/23 10.5 8.4 - 23.0 19.2 14.9 400 210 315.75 YH1.5W-12/26 12 9.6 - 26.0 21.6 17.0 400 270 318.0 YH1.5W-13.7/29.2 13.7 11.0 - 29.2 24.3 19.5 400 270 3 20.0 YH1.5W-15.2/34.7 15.212.2-31.726.421.64002703（6）、电气铁道用无间隙金属氧化物避雷器技术参数性能满足GB11032 系统标称电压kV 避雷器型号避雷器额定电压避雷器持续电压陡波冲击电流下残压雷电冲击电流下残压操作冲击电流下残压直流1mA参考电压≥kV2mS方波电流A高度Hmm图号kV (有效值) ≤ kV (峰值)27.5 Y5WT-42/11042 31.5 127 110 94 60 4001100 13YH5WT-42/110 570 6 Y5WT-42/12042 34 138 120 98 65 4001100 13 YH5WT-42/120 570 6Y5WT-42/12842 34 147 128 109 65 4001100 13 YH5WT-42/128 570 6Y5WT-42/14042 34 157 140 119 65 4001100 13 YH5WT-42/140 570 6（7）、低压无间隙金属氧化物避雷器技术参数性能满足GB11032系统标称压kV 避雷器型号避雷器额定电压避雷器持续电压雷电冲击电流下残压≤ kV (峰值)直流1mA参考电压≥kV2mS方波电流A高度Hmm图号kV (有效值)0.22 YH1.5W-0.28/1.3 0.28 0.24 1.3 0.6 100 90 80.38 YH1.5W-0.5/2.6 0.5 0.42 2.6 1.2 100 90 80.69 YH1.5W-0.8/3.9 0.8 0.64 3.9 1.6 100 90 8（8）、变压器中性点用无间隙金属氧化物避雷器系统标称电压kV 避雷器型号避雷器额定电压避雷器持续电压雷电冲击电流下残压操作冲击电流下残压直流1mA参考电压≥kV2mS方波电流A高度Hmm图号kV (有效值) ≤ kV (峰值)35 YH1.5W-30/80 30 24 80 68 44 400 410 5110 Y1.5W-60/14460 48 144 135 85 4001300 14 YH1.5W-60/144 750 6 Y1.5W-72/18672 58 186 174 103 4001300 14 YH1.5W-72/186 750 6220 Y1.5W-144/320144 116 320 299 205 4002300 15 YH1.5W-144/320 1195 18（9）、带串联间隙金属氧化物避雷器技术参数 性能满足JB/T9672.2 系统标称电压kV 避雷器型 号避雷器额 定 电 压 避雷器持续运行电压 工频放电 电 压 （有效值） ≥kV 标称放电电流下残压 1.2/50冲击放电电压 2mS方波电流A 高度 Hmm图 号 备注 kV (有效值) ≤kV （峰值） 3 YH5CS-3.8/15 3.8 3.8 9 15 15 100 210 1 配电用6 YH5CS-7.6/27 7.6 7.6 16 27 27 100 210 1 10 YH5CS-12.7/45 12.7 12.7 26 45 45 100 276 1 3 YH5CZ-3.8/12 3.8 3.89 12 12 150 210 2 电站用 6 YH5CZ-7.6/24 7.6 7.6 16 24 24 150 210 2 10 YH5CZ-12.7/41 12.7 12.7 26 41 41 150 276 2 35 YH5CZ-42/124 42 42 80 124 124 150 570 5 3 YH2.5CD-3.8/8.6 3.8 3.8 7.6 8.6 8.6 200 210 3 电机用 6 YH2.5CD-7.6/17 7.6 7.6 15 17 17 200 210 3 10YH2.5CD-12.7/2812.712.72528282002763（10）、电机用带并联间隙金属氧化物避雷器技术参数 电机额定电压kV避雷器 型 号避雷器额 定 电 压避雷器持续运行电压标称放电电流下残压1.2/50冲击放电电压直流 1mA 参考电压 ≥kV2mS 方波电流A高度 H mm 图 号kV (有效值)≤kV （峰值） 3.15YH0.5BD-4/7.543.157.57.55.840021026.3 YH0.5BD-8/15 8 6.3 15 15 11.5 400 210 210.5 YH0.5BD-13.5/28 13.5 10.5 28 28 21 400 276 2（11）FCD阀式磁吹避雷器电机额定电压kV 避雷器型号避雷器额定电压避雷器持续运行电压工频放电电压（有效值）标称放电电流下残压1.2/50冲击放电电压2mS方波电流A高度Hmm图号kV (有效值) ≥kV ≤kV ≤kV (峰值)3.15 FCD-3 3.8 3.8 7.5 9.5 9.5 9.5 400 305 276.3 FCD-67.6 7.6 15 18 19 19 400 305 2710.5 FCD-10 12.7 12.7 25 30 31 31 400 365 276、预防性试验方法：产品在投入运行前，以及使用中每间隔一年，都应做预防性试验：（1）无间隙金属氧化物避雷器预防性试验方法为：a、直流1mA参考电压试验：在避雷器两端施加直流电压，待流过避雷器的电流稳定在1mA时，读出此时的电压数值，该值应满足技术参数表中的规定。
