沥青路面（混合料）渗水检测记录表
试验表(79) 项目名称 施工单位 监理单位 检测单位 检测范围 中山市古神公路二期工程北段 中铁八局集团第二工程有限公司 广东翔飞公路工程监理有限公司 贵溪振业建筑工程质量检测中心中山市 古神公路二期工程北段II标工地试验室 K3+230～K3+660左幅主道 第一次读数时的 检测桩号 水量V1 (mL) 100 K3+250 100 100 100 K3+400 100 100 100 K3+650 100 100 第二次读数 时的水量V2 (mL) 252 258 220 235 274 217 263 218 284
天气 层位
第
页 合同段
共
页 II标 一级公路 JTG E60-2008 2016.07.01 300ml（min）
公路等级 晴 上面层AC-13C 检测依据 检测日期 规定值
分项工程
K1+850～K3+660 第二次读 数的时间t2 (s) 180 180 180 180 180 180 180 180 180
第一次读数的 时间t1 (s) 0 0 0 0 0 0 0 0 0
路面（混合料）渗水系数 CW（mL/min） 单个值 51 53 40 45 58 39 54 39 61 52 47 48 平均值
平均值（mL/min)
49
标准差
2.4
变异系数(%)
4.8
自检意见
依据JTG E60-2008规程检测，符合JTG F40－2004规范要求。

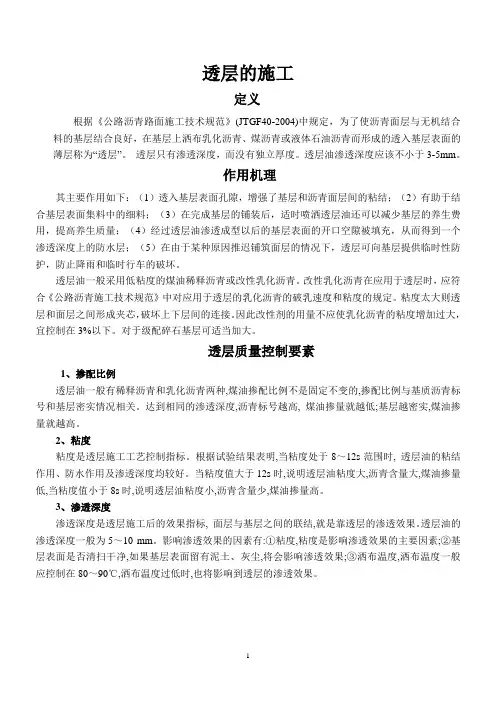

透层的施工定义根据《公路沥青路面施工技术规范》(JTGF40-2004)中规定，为了使沥青面层与无机结合料的基层结合良好，在基层上洒布乳化沥青、煤沥青或液体石油沥青而形成的透入基层表面的薄层称为“透层”。

透层只有渗透深度，而没有独立厚度。

透层油渗透深度应该不小于3-5mm。

作用机理其主要作用如下：（1）透入基层表面孔隙，增强了基层和沥青面层间的粘结；（2）有助于结合基层表面集料中的细料；（3）在完成基层的铺装后，适时喷洒透层油还可以减少基层的养生费用，提高养生质量；（4）经过透层油渗透成型以后的基层表面的开口空隙被填充，从而得到一个渗透深度上的防水层；（5）在由于某种原因推迟铺筑面层的情况下，透层可向基层提供临时性防护，防止降雨和临时行车的破坏。

透层油一般采用低粘度的煤油稀释沥青或改性乳化沥青。

改性乳化沥青在应用于透层时，应符合《公路沥青施工技术规范》中对应用于透层的乳化沥青的破乳速度和粘度的规定。

粘度太大则透层和面层之间形成夹芯，破坏上下层间的连接。

因此改性剂的用量不应使乳化沥青的粘度增加过大，宜控制在3%以下。

对于级配碎石基层可适当加大。

透层质量控制要素1、掺配比例透层油一般有稀释沥青和乳化沥青两种,煤油掺配比例不是固定不变的,掺配比例与基质沥青标号和基层密实情况相关。

达到相同的渗透深度,沥青标号越高, 煤油掺量就越低;基层越密实,煤油掺量就越高。

2、粘度粘度是透层施工工艺控制指标。

根据试验结果表明,当粘度处于8～12s范围时, 透层油的粘结作用、防水作用及渗透深度均较好。

当粘度值大于12s时,说明透层油粘度大,沥青含量大,煤油掺量低,当粘度值小于8s时,说明透层油粘度小,沥青含量少,煤油掺量高。

3、渗透深度渗透深度是透层施工后的效果指标, 面层与基层之间的联结,就是靠透层的渗透效果。

透层油的渗透深度一般为5～10 mm。

影响渗透效果的因素有:①粘度,粘度是影响渗透效果的主要因素;②基层表面是否清扫干净,如果基层表面留有泥土、灰尘,将会影响渗透效果;③洒布温度,洒布温度一般应控制在80～90℃,洒布温度过低时,也将影响到透层的渗透效果。

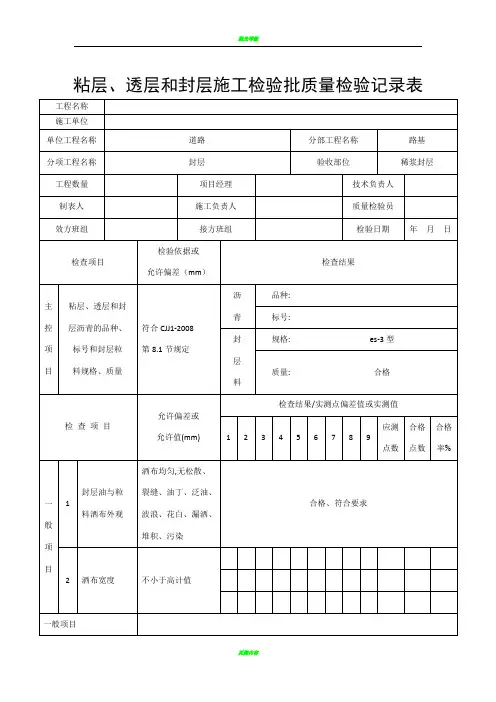

粘层、透层和封层施工检验批质量检验记录表
工程名称
施工单位
单位工程名称
道路
分部工程名称
路基
分项工程名称
封层
验收部位
稀浆封层
工程数量
项目经理
技术负责人
制表人
施工负责人
质量检验员
效方班组
接方班组
检验日期
年 月 日
检查项目
检验依据或
允许偏差（mm）
检查结果
主
控
项
目粘Leabharlann 、透层和封层沥青的品种、标号和封层粒
料规格、质量
符合CJJ1-2008
第8.1节规定
沥
青
品种:
标号:
封
层
料
规格:
es-3型
质量:
合格
检 查 项 目
允许偏差或
允许值(mm)
检查结果/实测点偏差值或实测值
1
2
3
4
5
6
7
8
9
应测
点数
合格
点数
合格
率%
一
般
项
目
1
封层油与粒
料洒布外观
洒布均匀,无松散、
裂缝、油丁、泛油、
波浪、花白、漏洒、
堆积、污染
合格、符合要求
2
洒布宽度
不小于高计值
一般项目
平均合格率(%)
施工单位
检查评定结果
主控项目全部合格,一般项目满足规范规定要求
项目专业质量检查员：
年 月 日
监理（建设）
单位验收结论
符合施工质量验收规范要求，同意验收
专业监理工程师:
（建设单位项目专业技术负责人）
年 月 日

2
洒布宽度
不小于高计值
一般项目
平均合格率(%）
施工单位
检查评定结果
主控项目全部合格，一般项目满足规范规定要求
项目专业质量检查员:
年 月 日
监理(建ቤተ መጻሕፍቲ ባይዱ）
单位验收结论
符合施工质量验收规范要求，同意验收
专业监理工程师：
（建设单位项目专业技术负责人）
年 月 日

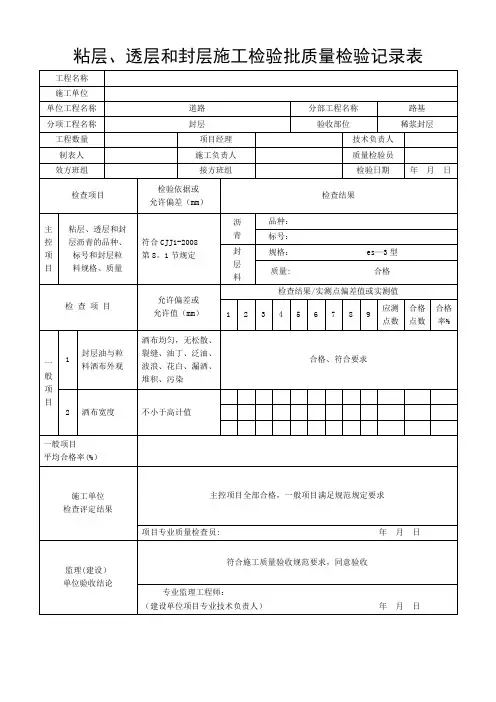

粘层、透层和封层施工检验批质量检验记录表
工程名称
施工单位
单位工程名称
道路
分部工程名称
路基
分项工程名称
封层
验收部位
稀浆封层
工程数量
项目经理
技术负责人
制表人
施工负责人
质量检验员
效方班组
接方班组
检验日期
年 月 日
检查项目
检验依据或
允许偏差（mm）
检查结果
主
控
项
目
粘层、透层和封
层沥青的品种、
标号和封层粒
料规格、质量
符合CJJ1-2008
第8。1节规定
沥
青
品种：
标号：
封
层
料
规格：
es—3型
质量:
合格
检 查 项 目
允许偏差或
允许值（mm）
检查结果/实测点偏差值或实测值
1
2
3
4
5
6
7
8
9
应测
点数
合格
点数
合格
率%
一
般
项
目
1
封层油与粒
料洒布外观
洒布均匀，无松散、
裂缝、油丁、泛油、
波浪、花白、漏洒、

4
100 ml
110 ml
116 ml
122 ml
127 ml
130ml
00 ml
107 ml
114 ml
120 ml
124 ml
126ml
128ml
9.3
平均值
9.08(ml/min)
标准差
1.238(ml/min)
变异
系数
0.136
试验
结论
根据JTJ059-95标准检测评定：该AC-25C下面层检测路段路面透水性测定属于良好不透水路面。
干湿状态
干
路面类型
AC-25C
下面层
试验方法
路面渗水仪
测定法
（T 0971－95）
评定依据
JTJ059-95
测点
在下列时刻（min）所读数值
渗水系数CW(ml/min)
0
0.5
1.0
1.5
2.0
2.5
3.0
1
2
3
4
5
平均值
标准差
变异
系数
试验
结论
根据JTJ059-95标准检测评定：该AC-25C下面层检测路段路面透水性测定属于良好不透水路面。
负责人：审核：试验：日期：2011.09.26
路面透水性以透水系数CW来评定，见下表：
路面透水性及透水系数
路面透水情况
密实不透水路面
良好不透水路面
透水路面
Cw(ml/min)
<1~5
<10
>20
沥青路面透水性试验检测记录表
委托单位：金大快速通道建设项目报告编号：LQTS2011
道路名称
金大快速通道建设工程Ⅰ标段

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论
专业监理工程师：
（建设单位项目专业技术负责人）年 月 日

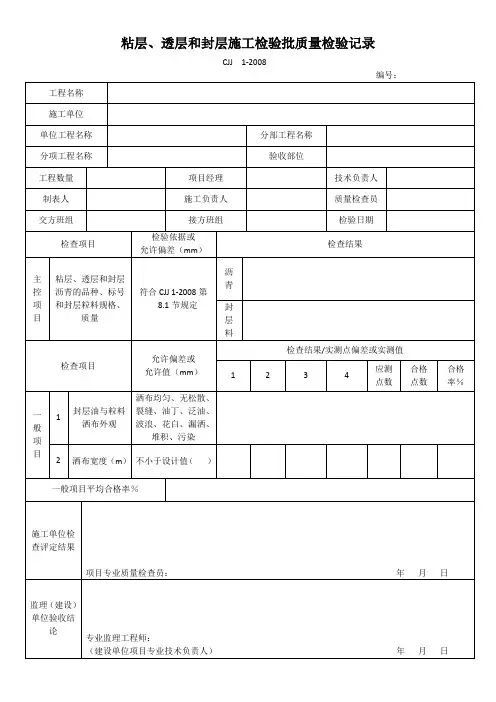

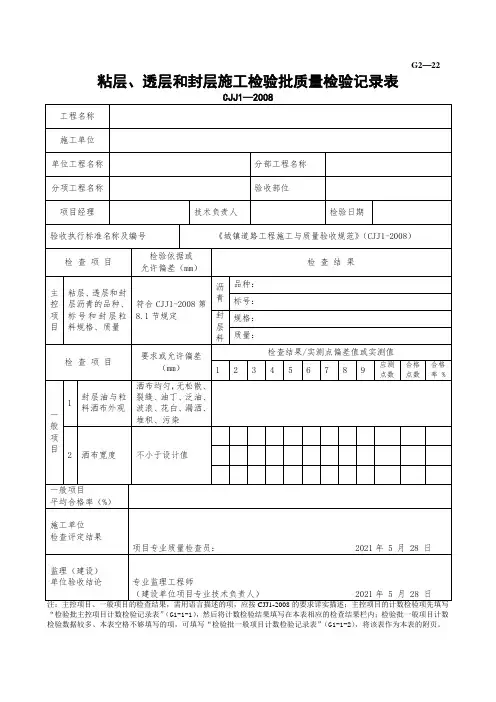

粘层、透层和封层施工检验批质量检验记录
CJJ 1-2008
编号：
工程名称
施工单位
单位工程名称
分部工程名称
分项工程名称
验收部位
工程数量
项目经理
技术负责人
制表人
施工负责人
质量检查员
交方班组
接方班组
检验日期
检查项目
检验依据或
允许偏差（mm）
检查结果
主控项目
粘层、透层和封层沥青的品种、标号和封层粒料规格、质量
符合CJJ 1-2008第8.1节规定
沥青
封层料
检查项目
允许偏差或
允许值（mm）
检查结果/实测点偏差或实测测点数
合格
点数
合格率％
一般项目
1
封层油与粒料洒布外观
洒布均匀、无松散、裂缝、油丁、泛油、波浪、花白、漏洒、堆积、污染
2
洒布宽度（m）
不小于设计值（ ）
一般项目平均合格率％
施工单位检查评定结果

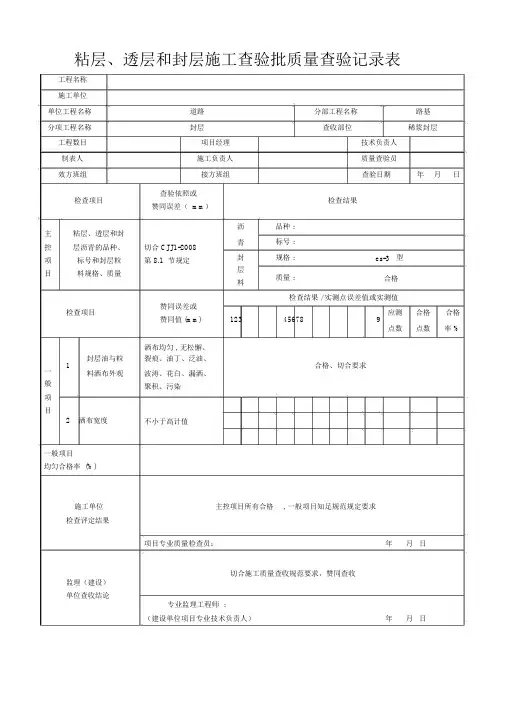

粘层、透层和封层施工查验批质量查验记录表
工程名称
施工单位
单位工程名称 道路 分部工程名称
路基
分项工程名称
封层
查收部位
稀浆封层
工程数目 项目经理 技术负责人 制表人 施工负责人 质量查验员
效方班组
接方班组
查验日期
年
月
日
检查项目
查验依照或
检查结果
赞同误差（ mm ）
主 粘层、透层和封
沥
品种 :
青 标号 :
控 层沥青的品种、 切合 CJJ1-2008
封
项 标号和封层粒 第 8.1 节规定
规格 :
es-3 型
层
目
料规格、质量
质量 :
合格
料
检查结果 / 实测点误差值或实测值
检查项目
赞同误差或
应测
合格
合格
赞同值 (mm)
123
45678
9
点数 率 %
点数
洒布均匀 , 无松懈、
封层油与粒
裂痕、油丁、泛油、
合格、切合要求
一
1
料洒布外观
波涛、花白、漏洒、
般
聚积、污染
项
目
2 洒布宽度 不小于高计值
一般项目
均匀合格率 (%)
施工单位 主控项目所有合格
, 一般项目知足规范规定要求
检查评定结果
项目专业质量检查员：
年 月 日
监理（建设） 切合施工质量查收规范要求，赞同查收
单位查收结论
专业监理工程师 :
（建设单位项目专业技术负责人）
年 月 日。

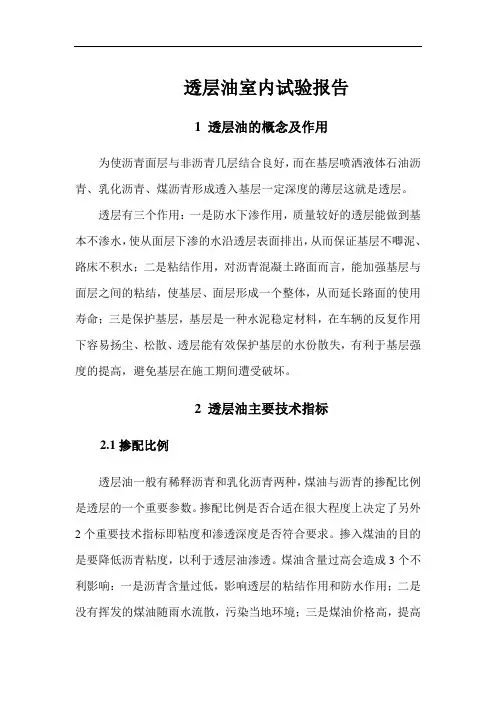

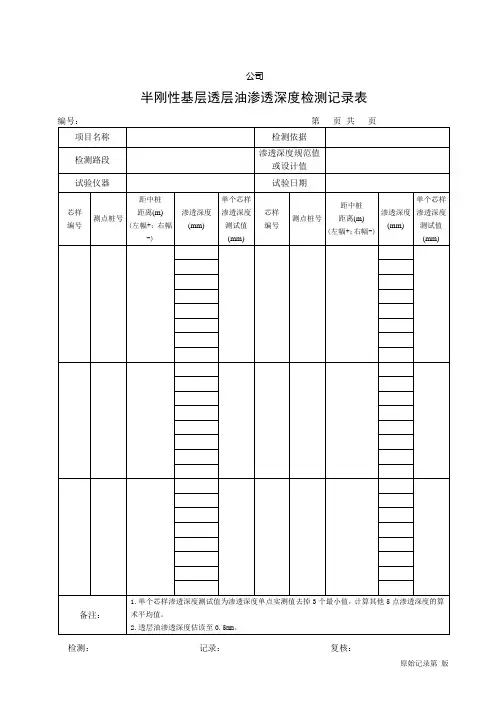

透层油室内试验报告1 透层油的概念及作用为使沥青面层与非沥青几层结合良好，而在基层喷洒液体石油沥青、乳化沥青、煤沥青形成透入基层一定深度的薄层这就是透层。
