计算机图形学中的透视和投影变换计算机图形学是机器图像处理和计算机视觉的理论基础，主要研究计算机生成的三维图形的数学表示和渲染技术。
在计算机生成的三维图形中，透视和投影变换是非常重要的技术，它们可以使三维图形更加直观逼真地呈现出来。
本文将对透视和投影变换进行详细讲解。
一、透视变换透视变换是一种三维立体图像转换为二维平面图像的方法，它可以模拟出现实中的透视效果。
在透视变换中，被变换的三维场景需要经过以下几个步骤：1. 建立三维场景模型。
在建立三维场景模型时，需要确定物体的位置、大小、形状和材质等参数，并将这些参数用数学公式表示出来。
2. 确定观察点位置和视线方向。
观察点是放置在场景外的假想点，用于观察场景中的物体。
视线方向是从观察点指向场景中的物体。
3. 定义投影平面。
投影平面是垂直于视线方向的平面，它用于将三维物体投影到二维平面上。
4. 进行透视变换。
在透视变换中，需要用到透视投影矩阵，它可以将三维图形投影到二维平面上，并使得远离观察点的物体变得更小。
透视变换可以使得生成的二维平面图像更加逼真，同时也可以减少计算量，提高渲染效率。
但是透视变换也有一些缺点，例如不能完全保持原图像的形状和大小，因此在实际应用中需要进行调整。
二、投影变换投影变换是一种将三维物体投影到二维平面上的方法，它可以用于生成平面图像、制作立体影像和建立虚拟现实等应用。
在投影变换中，被变换的三维场景需要经过以下几个步骤：1. 建立三维物体模型。
在建立三维物体模型时，需要确定物体的位置、大小、形状和材质等参数，并将这些参数用数学公式表示出来。
2. 确定相机位置和视线方向。
相机位置是放置在场景外的假想点，用于观察场景中的物体。
视线方向是从相机指向场景中的物体。
3. 定义投影平面。
投影平面是垂直于视线方向的平面，它用于将三维物体投影到二维平面上。
4. 进行投影变换。
在投影变换中，需要用到投影矩阵，它可以将三维图形投影到二维平面上，并保持原图形的形状和大小。

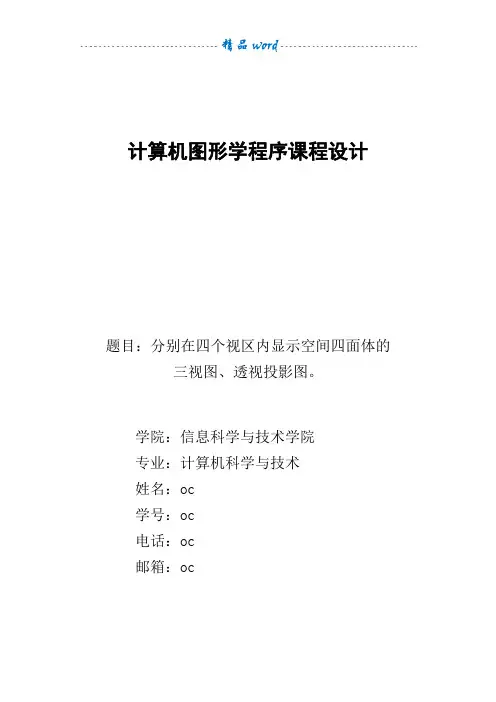

计算机图形学程序课程设计题目：分别在四个视区内显示空间四面体的三视图、透视投影图。
学院：信息科学与技术学院专业：计算机科学与技术姓名：oc学号：oc电话：oc邮箱：oc目录一、设计概述(1)设计题目。
2(2)设计要求。
2(3)设计原理。
2(4)算法设计。
5(5)程序运行结果。
9二、核心算法流程图。
10三、程序源代码。
12四、程序运行结果分析。
24五、设计总结分析。
25六、参考文献。
26一．设计概述•设计题目计算机图形学基础(第二版)陆枫何云峰编著电子工业出版社P228-7.16：利用OpenGL中的多视区，分别在四个视区内显示图7-41所示空间四面体的主视图、俯视图、侧视图、透视投影图。
•设计要求设计内容：1. 掌握主视图、俯视图、侧视图和透视投影变换矩阵；2. 掌握透视投影图、三视图生成原理；功能要求：分别在四个视区内显示P228-图7-41所示空间四面体的主视图、俯视图、侧视图、透视投影图。
•设计原理正投影正投影根据投影面与坐标轴的夹角可分为三视图和正轴测图。
当投影面与某一坐标轴垂直时，得到的投影为三视图，这时投影方向与这个坐标轴的方向一致，否则，得到的投影为正轴测图。
1.主视图（V面投影）将三维物体向XOZ平面作垂直投影，得到主视图。
由投影变换前后三维物体上点到主视图上的点的关系，其变换矩阵为：Tv=Txoz= [1 0 0 0][0 0 0 0][0 0 1 0][0 0 0 1]Tv为主视图的投影变换矩阵。
简称主视图投影变换矩阵。
2.侧视图（W面投影）将三维物体向YOZ平面作垂直投影，得到侧视图。
为使侧视图与主视图在一个平面内，就要使W面绕Z轴正向旋转90°。
同时为了保证侧视图与主视图有一段距离，还要使W面再沿X方向平移一段距离x0，这样即得到侧视图。
变换矩阵为：Tv=Tyoz= [ 0 0 0 0 ][-1 0 0 0 ][ 0 0 1 0 ][-x0 0 0 1]Tv为主视图的投影变换矩阵。
三维映射渲染原理-回复三维映射渲染原理指的是在计算机图形学中，通过一系列的算法和技术将三维物体投影到二维平面上，并进行透视变换、光照计算、纹理贴图等操作，最终实现真实感的图像渲染。
下面将从几个关键步骤来详细介绍三维映射渲染原理。
第一步：模型建立在进行三维映射渲染之前，必须先建立一个三维模型。
三维模型可以通过计算机辅助设计软件创建，也可以通过三维扫描等技术获取真实世界中的物体模型。
模型通常由许多个三角形片元组成，每个三角形片元由三个顶点坐标决定。
第二步：视图变换视图变换是将三维模型从其在三维空间中的位置、姿态转换到观察者（摄像机）视角下的变换过程。
这一步骤的目的是将模型从世界坐标系变换到摄像机坐标系。
视图变换包括平移、旋转和缩放等操作。
第三步：投影变换投影变换将模型从摄像机坐标系转换到裁剪坐标系。
常见的投影方式有正交投影和透视投影。
正交投影是将物体投影到一个平行于观察平面的近视图中，而透视投影则是模仿人眼视觉特性，将物体远处的部分缩小并投影到观察平面上。
第四步：裁剪裁剪是指在裁剪坐标系中将模型的一部分裁剪掉，只保留位于视锥体内的部分。
视锥体是摄像机的可视范围，超出视锥体的部分将被裁剪掉。
裁剪通常包括近裁剪面、远裁剪面、左裁剪面、右裁剪面、顶裁剪面和底裁剪面。
第五步：光照计算光照计算是根据模型表面的法线，结合光源的位置、颜色和强度等信息，计算出每个像素的颜色值。
一种常用的光照模型是Phong模型，它包括环境光、漫反射光和高光反射光三个部分。
光照计算可以增强图像的真实感和立体感。
第六步：纹理贴图纹理贴图是将二维图像映射到模型表面的过程。
纹理贴图可以使模型表面呈现出具有细节和真实感的图案、图像或纹理。
在纹理贴图过程中，每个模型片元会根据其顶点坐标和纹理坐标进行插值，从而获得最终的纹理颜色值。
第七步：光栅化光栅化是将经过视图变换、投影变换、裁剪和光照计算等步骤处理后的模型转换为二维平面上的像素点的过程。
在光栅化过程中，计算机会对三角形片元进行插值，获得每个像素点的颜色、深度和纹理坐标等信息。
三维模型专业名词
三维模型是一个重要的领域,在计算机图形学、虚拟现实和增强现实等领域中都有广泛的应用。
三维模型通常是一个由三角形面、棱和纹理组成的几何图形,可以用来表示一个物体或一个场景。
三维模型的相关术语包括:
1.面:三维模型由面构成,每个面都是一个三角形。
2.棱:三维模型的棱是连接两个面之间的线段。
3.纹理:三维模型表面的纹理可以用来贴图,从而使模型更加真实。
4.顶点:三维模型由无数个顶点组成,每个顶点是一个点的位置。
5.边:三维模型的边是连接两个顶点之间的线段。
6.面ID:每个面都有一个唯一的ID,可以用来标识它。
7.父节点:在树状结构中,父节点是一个面,它负责引用它的子面。
8.纹理坐标:纹理在三维模型中的位置由纹理坐标确定,它是一个三元组,由x、y和z坐标组成。
9.渲染:在计算机图形学中,渲染是指将三维模型显示为二维图像的过程。
三维模型还有许多其他的术语,如视图、投影和相机等。
视图是三维模型在平面上的投影,相机指定了如何看待三维模型,而投影则确定了如何将三维模型映射到平面屏幕上。
总结起来,三维模型是一个非常重要的概念,它是计算机图形学和虚拟现实技术的重要组成部分。
掌握三维模型的相关术语,可以更好地理解和使用这些技术。
计算机图形学中的三维重建与渲染技术计算机图形学是现代计算机科学领域的一个重要分支，它研究如何利用计算机来处理和呈现图像和图形。
而在计算机图形学中，三维重建与渲染技术是一项十分关键的技术，它可以让我们在计算机上实现对三维物体的建模、可视化和呈现，是计算机图形学的核心技术之一。
一、三维重建技术三维重建技术是计算机图形学中研究三维模型建立的技术，它主要通过对物体的几何结构、纹理、色彩等特征进行探测、测量、分析和计算，从而重建出三维模型。
三维重建技术主要有以下几种：1.点云重建点云重建是三维重建中的一种常见技术，主要通过采用激光扫描技术等手段，将物体表面上的所有点云数据收集起来，然后利用点云数据预先定义的处理算法将其处理成三维模型。
点云重建技术可以重建出物体的真实几何形态，适用于自然风景模型、雕塑模型等。
2.多视图重建多视图重建是指基于多个视角下的图像，通过计算视点、视角、景深等参数建立三维模型。
多视图重建主要是通过利用相机、扫描仪等设备观察物体，并将获得的多张图像进行分析、处理和重建，最终得到完整、准确的三维模型。
多视图重建技术适用于建立物体表面细节特征丰富的模型。
3.立体视觉重建立体视觉重建技术是指基于人眼的两个视点，将不同的影像信息进行组合和重建，以建立真实、立体感强的三维模型。
立体视觉重建技术主要利用双目相机拍摄物体不同视点下的影像，通过计算两个影像之间的差异从而建立物体的三维模型。
立体视觉重建技术适用于建立真实、逼真的物体模型。
二、渲染技术渲染技术是指将三维模型转化为二维图像的过程，主要是通过光线追踪、阴影处理、纹理映射、透视变换等手段，将三维模型转化为视觉上真实、逼真的二维图像。
渲染技术主要包括下面几个方面：1.光线追踪光线追踪是渲染技术中的一种十分重要的技术，能够以真实方式呈现物体的阴影、反射和折射效果。
光线追踪的原理就是根据物体表面法线方向，从视点向各个方向发射光线，当光线与物体发生交叉时，计算光线的反射、折射、透明等信息，最终生成真实逼真的图像。
