平面构件的静力分析和动力分析

第一章绪论基本概念：机器、机构、机械、零件、构件、机架、原动件和从动件。

第二章平面机构的结构分析机构运动简图的绘制、运动链成为机构的条件和机构的组成原理是本章学习的重点。

1. 机构运动简图的绘制机构运动简图的绘制是本章的重点，也是一个难点。

为保证机构运动简图与实际机械有完全相同的结构和运动特性，对绘制好的简图需进一步检查与核对（运动副的性质和数目来检查）。

2. 运动链成为机构的条件判断所设计的运动链能否成为机构，是本章的重点。

运动链成为机构的条件是：原动件数目等于运动链的自由度数目。

机构自由度的计算错误会导致对机构运动的可能性和确定性的错误判断，从而影响机械设计工作的正常进行。

机构自由度计算是本章学习的重点。

准确识别复合铰链、局部自由度和虚约束，并做出正确处理。

(1) 复合铰链复合铰链是指两个以上的构件在同一处以转动副相联接时组成的运动副。

正确处理方法：k个在同一处形成复合铰链的构件，其转动副的数目应为(k-1)个。

(2) 局部自由度局部自由度是机构中某些构件所具有的并不影响其他构件的运动的自由度。

局部自由度常发生在为减小高副磨损而增加的滚子处。

正确处理方法：从机构自由度计算公式中将局部自由度减去，也可以将滚子及与滚子相连的构件固结为一体，预先将滚子除去不计，然后再利用公式计算自由度。

(3) 虚约束虚约束是机构中所存在的不产生实际约束效果的重复约束。

正确处理方法：计算自由度时，首先将引入虚约束的构件及其运动副除去不计，然后用自由度公式进行计算。

虚约束都是在一定的几何条件下出现的，这些几何条件有些是暗含的，有些则是明确给定的。

对于暗含的几何条件，需通过直观判断来识别虚约束；对于明确给定的几何条件，则需通过严格的几何证明才能识别。

3. 机构的组成原理与结构分析机构的组成过程和机构的结构分析过程正好相反，前者是研究如何将若干个自由度为零的基本杆组依次联接到原动件和机架上，以组成新的机构，它为设计者进行机构创新设计提供了一条途径；后者是研究如何将现有机构依次拆成基本杆组、原动件及机架，以便对机构进行结构分类。

PKPM中6个参数的意义PKPM是一种常用的结构分析软件，可以用于建筑物的静力和动力分析。

它涉及六个重要参数，它们分别是：结构模型、结构组合、荷载、材料性能、约束以及分析方法。

下面将详细解释每个参数的意义。

1.结构模型：结构模型是对待分析结构的几何形状和构造进行建模的过程，包括结构的几何尺寸、形状、连接方式等。

结构模型的准确性直接影响到分析结果的可靠性。

在PKPM中，可以选择不同的模型类型，如平面构件模型、桁架模型、空间框架模型等，以适应不同类型的结构。

2.结构组合：结构组合是指结构在不同荷载组合下的工作状态。

在实际情况下，结构会同时受到多个荷载的作用，如自重、活载、地震荷载等。

结构组合的选择和合理设计可以反映结构在各种荷载工况下的工作效果，从而保证结构的安全和稳定性。

3.荷载：荷载是指施加在结构上的外部作用力和力矩。

荷载的种类包括静力荷载和动力荷载。

静力荷载如自重、活载、风载、温度荷载等，动力荷载如地震荷载、振动荷载等。

在PKPM中，可以根据结构的具体要求输入不同种类的荷载信息，并进行合理的组合和分析。

4.材料性能：材料性能是指结构中使用的材料的力学性能和强度特性。

不同类型的结构材料具有不同的力学性能，如钢材的强度、混凝土的抗压强度等。

在PKPM中，用户可以选择不同种类的材料，并设置相应的材料参数，以便准确评估结构的稳定性和承载能力。

5.约束：约束是指结构中支承或固定在其他结构物上的部分，它能够对结构的运动和变形进行限制。

在PKPM中，可以设置不同类型的约束，如固定约束、弹性约束等，以模拟实际结构的受力情况。

合理设置约束条件可以有效地约束结构的运动和变形，确保结构稳定性和安全性。

6.分析方法：分析方法是指采用的结构分析方法，包括静力分析、动力分析、弹塑性分析等。

在PKPM中，可以选择不同的分析方法，根据结构的特点和分析要求进行合理的结构分析。

不同的分析方法具有不同的适用范围和精度，可以用于评估结构的变形、应力、承载能力等重要指标。

静⼒分析的基本概念与⽅法第⼀章静⼒分析的基本概念与⽅法【基本概念】⼒的概念，刚体、变形体、平衡的概念，约束的概念。

【基本内容】⼒的运动效应与变形效应，加减平衡⼒系原理及应⽤，⼒的可传性及其限制，⼆⼒构件与⼆⼒平衡条件及其应⽤，⼏种典型约束及相应的约束⼒，取隔离体作受⼒图，约束⼒的分析与计算。

重点掌握静⼒分析的基本⽅法，以及正确取隔离体作受⼒图。

【课程精讲】⼀、关于⼒、⼒的平衡以及约束的概念和定义⼒——物体间的相互机械作⽤。

⼒的两种效应——是使物体的运动状态或速度发⽣变化；⼆是使物体发⽣变形。

前者称为运动效应；后者称为变形效应。

对于刚体只产⽣运动效应；对于变形体则既可能产⽣运动效应⼜可能产⽣变形效应。

⼒的可传性——只要保持⼒的⼤⼩和⽅向不变，则⼒的作⽤点可以沿着⼒的作⽤线移动，⽽不改变⼒对物体的运动效应。

⼒的可传性只对运动效应⽽⾔，即只有当物体或物体的⼀部分被抽象为刚体时，才是正确的。

当研究⼒对物体的变形效应时，⼒的可传性便不再成⽴。

平衡——物体对于参考系保持静⽌或作等速直线运动。

⼆⼒平衡条件——作⽤在刚体上的两个⼒，其平衡条件是：两个⼒⼤⼩相等、⽅向相反并沿同⼀直线作⽤。

在两个⼒作⽤下处于平衡状态的构件称为“⼆⼒构件”。

不平⾏三⼒的平衡条件——作⽤在刚体上同⼀平⾯内三个互不平⾏⼒平衡的必要与充分条件是：三⼒作⽤线汇交于⼀点，且⼒三⾓形封闭。

加减平衡⼒系原理——在作⽤于刚体上的任意⼒系上，加上或减去任何平衡⼒系，并不改变原⼒系对刚体的运动效应。

加减平衡⼒系所得到的⼒系与原⼒系互为等效⼒系。

等效⼒系和加减平衡⼒系原理对于变形效应是不成⽴的。

约束——对构件运动形成限制的物体称为构件的约束。

不同的约束，在构件上产⽣不同的约束⼒。

柔性约束——绳索、⽪带、链条等构成的约束。

柔性约束只产⽣沿着绳索、⽪带、链条⽅向受拉的约束⼒。

⽆摩擦刚性约束——约束物与被约束的构件均为刚性，⽽且⼆者接触⾯的摩擦忽略不计，故⼜称为光滑⾯刚性约束。

静力弹塑性分析方法与与动力弹塑性分析方法的优缺点Pushover）分析法1、静力弹塑性分析方法（Pushover）分析法优点：（1）作为一种简化的非线性分析方法，Pushover方法能够从整体上把握结构的抗侧力性能，可以对结构关键机构及单元进行评估，找到结构的薄弱环节，从而为设计改进提供参考。

（2）非线性静力分析可以获得较为稳定的分析结果，减小分析结果的偶然性，同时花费较少的时间和劳力，较之时程分析方法有较强的实际应用价值。

2、静力弹塑性分析方法（Pushover）分析法缺点：（1）它假定所有的多自由度体系均可简化为等效单自由度体系，这一理论假定没有十分严密的理论基础。

（2）对建筑物进行Pushover分析时首先要确定一个合理的目标位移和水平加载方式，其分析结果的精确度很大程度上依赖于这两者的选择。

（3）只能从整体上考察结构的性能，得到的结果较为粗糙。

且在过程中未考虑结构在反复加载过程中损伤的累积及刚度的变化。

不能完全真实反应结构在地震作用下性状。

二、弹塑性时程分析法1、时程分析法优点：（1）采用地震动加速度时程曲线作为输入，进行结构地震反应分析，从而全面考虑了强震三要素，也自然地考虑了地震动丰富的长周期分量对高层建筑的不利影响。

（2）采用结构弹塑性全过程恢复力特性曲线来表征结构的力学性质，从而比较确切地、具体地和细致地给出结构的弹塑性地震反应。

（3）能给出结构中各构件和杆件出现塑性铰的时刻和顺序，从而可以判明结构的屈服机制。

（4）对于非等强结构，能找出结构的薄弱环节，并能计算出柔弱楼层的塑性变形集中效应。

2、时程分析法缺点：（1）时程分析的最大缺点在于时程分析的结果与所选取的地震动输入有关，地震动时称所含频频成分对结构的模态n向应有选择放大作用，所以不同时称输入结果差异很大。

（2）时程分析法采用逐步积分的方法对动力方程进行直接积分，从而求得结构在地震过程中每一瞬时的位移、速度和加速度反应。

所以此法的计算工作十分繁重，必须借助于计算机才能完成。

第一章绪论基本概念：机器、机构、机械、零件、构件、机架、原动件和从动件;第二章平面机构的结构分析机构运动简图的绘制、运动链成为机构的条件和机构的组成原理是本章学习的重点;1. 机构运动简图的绘制机构运动简图的绘制是本章的重点,也是一个难点;为保证机构运动简图与实际机械有完全相同的结构和运动特性,对绘制好的简图需进一步检查与核对运动副的性质和数目来检查;2.运动链成为机构的条件判断所设计的运动链能否成为机构,是本章的重点;运动链成为机构的条件是：原动件数目等于运动链的自由度数目;机构自由度的计算错误会导致对机构运动的可能性和确定性的错误判断,从而影响机械设计工作的正常进行;机构自由度计算是本章学习的重点;准确识别复合铰链、局部自由度和虚约束,并做出正确处理;1 复合铰链复合铰链是指两个以上的构件在同一处以转动副相联接时组成的运动副;正确处理方法： k个在同一处形成复合铰链的构件,其转动副的数目应为k-1个;2 局部自由度局部自由度是机构中某些构件所具有的并不影响其他构件的运动的自由度;局部自由度常发生在为减小高副磨损而增加的滚子处;正确处理方法：从机构自由度计算公式中将局部自由度减去,也可以将滚子及与滚子相连的构件固结为一体,预先将滚子除去不计,然后再利用公式计算自由度;3 虚约束虚约束是机构中所存在的不产生实际约束效果的重复约束;正确处理方法：计算自由度时,首先将引入虚约束的构件及其运动副除去不计,然后用自由度公式进行计算;虚约束都是在一定的几何条件下出现的,这些几何条件有些是暗含的,有些则是明确给定的;对于暗含的几何条件,需通过直观判断来识别虚约束；对于明确给定的几何条件,则需通过严格的几何证明才能识别;3. 机构的组成原理与结构分析机构的组成过程和机构的结构分析过程正好相反,前者是研究如何将若干个自由度为零的基本杆组依次联接到原动件和机架上,以组成新的机构,它为设计者进行机构创新设计提供了一条途径；后者是研究如何将现有机构依次拆成基本杆组、原动件及机架,以便对机构进行结构分类;第三章平面机构的运动分析1．基本概念：速度瞬心、绝对速度瞬心和相对速度瞬心数目、位置的确定,以及“三心定理”;2．瞬心法在简单机构运动分析上的应用;3．同一构件上两点的速度之间及加速度之间矢量方程式、组成移动副两平面运动构件在瞬时重合点上速度之间和加速度的矢量方程式,在什么条件下,可用相对运动图解法求解4．“速度影像”和“加速度影像”的应用条件;5．构件的角速度和角加速度的大小和方向的确定以及构件上某点法向加速度的大小和方向的确定;6．哥氏加速度出现的条件、大小的计算和方向的确定;第四章平面机构的力分析1．基本概念：“静力分析”、“动力分析”及“动态静力分析” 、“平衡力”或“平衡力矩”、“摩擦角”、“摩擦锥”、“当量摩擦系数”和“当量摩擦角”引入的意义、“摩擦圆”;2．各种构件的惯性力的确定：①作平面移动的构件；②绕通过质心轴转动的构件；③绕不通过质心的轴转动的构件；④作平面复合运动的构件;3．机构的动态静力分析的方法和步骤;4．总反力方向的确定：根据两构件之间的相对运动或相对运动的趋势方向,正确地确定总反力的作用方向是本章的难点之一;移动副斜面摩擦、槽面摩擦：总反力Rxy 总是与相对速度vyx之间呈90°+φ的钝角；斜面摩擦问题的分析方法是本章的重点之一;槽面摩擦问题可通过引入当量摩擦系数及当量摩擦角的概念,将其简化为平面摩擦问题;运动副元素的几何形状不同,引入的当量摩擦系数也不同,由此使得运动副元素之间的摩擦力不同;转动副：总反力Rxy 总是与摩擦圆相切;它对铰链中心所形成的摩擦力矩Mfxy=Rxy·ρ;方向与相对角速度ωyx 的方向相反;Rxy的确切方向需从该构件的力平衡条件中得到;第五章机械的效率和自锁1．基本概念：“自锁”;2．“机构效率”和“损失系数”以及具体机构效率的计算方法;3.“自锁”与“不动”这两个概念有何区别“不动”的机构是否一定“自锁”机构发生自锁是否一定“不动”为什么4. 自锁现象及自锁条件的判定无论驱动力多大,机械都无法运动的现象称为机械的自锁;其原因是由于机械中存在摩擦力,且驱动力作用在某一范围内;一个自锁机构,只是对于满足自锁条件的驱动力在一定运动方向上的自锁；而对于其他外力,或在其他运动方向上则不一定自锁;因此,在谈到自锁时,一定要说明是对哪个力,在哪个方向上自锁;自锁条件可用以下3种方法求得：1对移动副,驱动力位于摩擦角之内；对转动副,驱动力位于摩擦圆之内;2 令工作阻力小于零来求解;采用图解解析法或解析法求出工作阻力与主动力的数学表达式,然后再令工作阻力小于零,即可求出机构的自锁条件;3 利用机械效率计算式求解,即令η<0;第六章机械的平衡本章的重点是刚性转子的平衡设计;1. 刚性转子的平衡设计根据直径D与轴向宽度b之比的不同,刚性转子可分为两类：1 当b / D≤时,可以将转子上各个偏心质量近似地看作分布在同一回转平面内,其惯性力的平衡问题实质上是一个平面汇交力系的平衡问题;2 当b /D >时,转子的轴向宽度较大,首先应在转子上选定两个可添加平衡质量的、且与离心惯性力平行的平面作为平衡平面,然后运用平行力系分解的原理将各偏心质量所产生的离心惯性力分解到这两个平衡平面上;这样就把一个空间力系的平衡问题转化为两平衡平面内的平面汇交力系的平衡问题;2. 刚性转子的平衡试验当b / D≤时,可在平衡架上进行静平衡试验;当b /D >时,则需要在动平衡机上进行动平衡试验;第七章机械的运转及其速度波动的调节本章主要研究两个问题：一是确定机械真实的运动规律；二是研究机械运转速度的波动调节;1. 机械的运转过程机械在外力作用下的运转过程分为启动、稳定运转和停车等3个阶段;注意理解3个阶段中功、能量和机械运转速度的变化特点;2. 机械的等效动力学模型1 对于单自由度的机械系统,研究机械的运转情况时,可以就某一选定的构件即等效构件来分析,将机械中所有构件的质量、转动惯量都等效地转化到这一构件上,把各构件上所作用的力、力矩也都等效地转化到等效构件上,然后列出等效构件的运动方程式来研究其运动规律;这就是建立所谓的等效动力学模型的过程;2 建立机械系统等效动力学模型时应遵循的原则是：使机械系统在等效前后的动力学效应不变,即① 动能等效：等效构件所具有的动能,等于整个机械系统的总动能;② 外力所做的功等效：作用在等效构件上的外力所做的功,等于作用在整个机械系统中的所有外力所做功的总和;3. 机械速度波动的调节方法1 周期性速度波动的机械系统,可以利用飞轮储存能量和释放能量的特性来调节机械速度波动的大小;飞轮的作用就是调节周期性速度的波动范围和调节机械系统能量;2 非周期性速度波动的机械系统,不能用飞轮进行调节;当系统不具有自调性时,则需要利用调速器来对非周期性速度波动进行调节;4. 飞轮设计1 飞轮设计的基本问题,是根据等效力矩、等效转动惯量、平均角速度,以及机械运转速度不均匀系数的许用值来计算飞轮的转动惯量;无论等效力矩是哪一种运动参数的函数关系,最大盈亏功必然出现在ωmax 和ωmin所在两位置之间;2 飞轮设计中应注意以下2个问题：① 为减小飞轮转动惯量即减小飞轮的质量和尺寸,应尽可能将飞轮安装在系统的高速轴上;② 安装飞轮只能减小周期性速度波动,但不能消除速度波动;第八章平面连杆机构及其设计1. 平面四杆机构的基本型式及其演化方法铰链四杆机构可以通过4种方式演化出其他形式的四杆机构：①取不同构件为机架；②改变构件的形状和尺寸；③运动副元素的逆换；④运动副的扩大;2. 平面连杆机构的工作特性1 急回特性有时某一机构本身并无急回特性,但当它与另一机构组合后,此组合后的机构并不一定亦无急回特性;机构有无急回特性,应从急回特性的定义入手进行分析;2 压力角和传动角压力角是衡量机构传力性能好坏的重要指标;对于传动机构,应使其α角尽可能小γ尽可能大;连杆机构的压力角或传动角在机构运动过程中是不断变化的,在从动件的一个运动循环中,α角存在一个最大值αmax ;在设计连杆机构时,应注意使αmax≤α;3 死点位置此处应注意：“死点”、“自锁”与机构的自由度F≤0的区别;自由度小于或等于零,表明该运动链不是机构而是一个各构件间根本无相对运动的桁架；死点是在不计摩擦的情况下机构所处的特殊位置,利用惯性或其他办法,机构可以通过死点位置,正常运动；自锁是指机构在考虑摩擦的情况下,当驱动力的作用方向满足一定的几何条件时,虽然机构自由度大于零,但机构却无法运动的现象;死点、自锁是从力的角度分析机构的运动情况,而自由度是从机构组成的角度分析机构的运动情况;3. 平面连杆机构的设计曲柄摇杆机构、曲柄滑块机构、导杆机构平面连杆机构运动设计常分为三大类设计命题：刚体导引机构的设计、函数生成机构的设计和轨迹生成机构的设计;在设计一个四杆机构使其两连架杆实现预定的对应角位置时,可以用“刚化反转法”求解此四杆机构;这个问题是本章的难点之一;第九章凸轮机构及其设计本章的重点是凸轮机构的运动设计;1. 凸轮机构的类型及其特点2. 从动件运动规律的选择或设计运动规律：a：名词术语：推回程运动角、远近休止角、推程、基圆等;b：常用的运动规律：方程式的推导仅要求等速、运动线图及其变化规律、运动特点刚柔性冲击及其发生的位置、时刻和应用的场合;c：运动规律的选择依据：满足工作对从动件特殊的运动要求；满足运动规律拼接的边界条件,即各段运动规律的位移、速度和加速度值在连接点处应分别相等；使最大速度和最大加速度的值尽可能小;3. 凸轮廓线的设计凸轮廓线设计的反转法原理是本章的重点内容之一;无论是用图解法还是解析法设计凸轮廓线,所依据的基本原理都是反转法原理;4. 凸轮基本尺寸的确定a：压力角：定义、不同位置时机构压力角的确定以及对压力角所提出限制的原因αmax 不超过许用压力角αb：基圆半径：确定原则：αmax ≤α或者ρmin≥ρ=3～5 mmc：滚子半径：取决于凸轮轮廓曲线的形状,对于内凹的曲线形状,保证最大压力角αmax 不超过许用压力角α；对于外凸的曲线形状,保证凸轮实际廓线的最小曲率半径ρa min = ρmin-rr≥ 3～5 mm,以避免运动失真和应力集中;运动失真：增大基圆半径、减小滚子半径以及改变机构的运动规律;d平底尺寸：图解法：l=2lmax+5~7mm解析法：l=2|ds/dδ|max+5~7mm5. 凸轮机构的分析在设计移动滚子从动件盘形凸轮机构时,若发现其压力角超过了许用值,可以采取以下措施：1 增大凸轮的基圆半径r;2 选择合适的从动件偏置方向;在设计凸轮机构时,若发现采用对心移动从动件凸轮机构推程压力角过大,而设计空间又不允许通过增大基圆半径的办法来减小压力角时,可以通过选取从动件适当的偏置方向,以获得较小的推程压力角;即在移动滚子从动件盘形凸轮机构的设计中,选择偏置从动件的主要目的,是为了减小推程压力角;当出现运动失真现象时,可采取以下措施：1 修改从动件的运动规律;2 当采用滚子从动件时,滚子半径必须小于凸轮理论廓线外凸部分的最小曲率半径ρmin ,通常取rr≤ρmin;若由于结构、强度等因素限制,rr不能取得太小,而从动件的运动规律又不允许修改时,则可通过加大凸轮的基圆半径rb,从而使凸轮廓线上各点的曲率半径均随之增大的办法来避免运动失真;对于移动平底从动件盘形凸轮机构来说,偏距e并不影响凸轮廓线的形状,选择适当的偏距,主要是为了减轻从动件在推程中过大的弯曲应力;第十章齿轮机构及其设计渐开线直齿圆柱齿轮机构的传动设计是本章的重点;1. 易混淆的概念本章的特点是名词、概念多,符号、公式多,理论系统性强,几何关系复杂;学习时要注意清晰掌握主要脉络,对基本概念和几何关系应有透彻理解;以下是一些易混淆的概念;1 法向齿距与基圆齿距2 分度圆与节圆3 压力角与啮合角4 标准齿轮与零变位齿轮5 变位齿轮与传动类型6 齿面接触线与啮合线7 理论啮合线与实际啮合线8 齿轮齿条啮合传动与标准齿条型刀具范成加工齿轮2. 什么是节点、节线、节圆以及齿廓啮合基本定律定传动比的齿廓曲线的基本要求3. 渐开线齿廓：形成、特性以及其在传动过程中的优点;4. 标准齿轮：概念、名称符号、基本参数以及几何尺寸;5. 渐开线直齿圆柱齿轮的正确啮合条件、安装条件和连续啮合传动条件;6. 标准齿轮的标准安装中心距,标准安装有什么特点；非标准安装中心距,非标准安装有什么特点;7. 齿轮的变位修正：渐开线齿轮的切制方法仿形法和范成法及其原理;加工标准齿轮的条件、轮齿齿廓的根切定义、条件以及不发生根切的最少齿数Zmin 变位修正法：为了切制齿数少于17且不发生根切的齿轮、在无齿侧间隙的条件下拼凑中心矩以及改善传动性能强度性能和啮合性能所采用的改变刀具与轮坯相对位置的加工方法;变位齿轮：正变位、负变位齿轮的概念以及与标准齿轮的尺寸差别;8. 斜齿轮：渐开线螺旋曲面齿廓的形成、基本参数端面与法面参数的关系以及几何尺寸的计算;9. 斜齿轮传动：正确啮合条件、中心矩条件和连续传动条件;10. 斜齿轮的当量齿轮和当量齿数：概念、意义和作用;11. 直齿圆锥齿轮：基本参数和尺寸特点;圆锥齿轮传动的背锥、当量齿轮、当量齿数;第十一章齿轮系及其设计本章的重点是轮系的传动比计算和轮系的设计;1 定轴轮系虽然定轴轮系的传动比计算最为简单,但它却是本章的重点内容之一;定轴轮系传动比的大小,等于组成轮系的各对啮合齿轮中从动轮齿数的连乘积与主动轮齿数的连乘积之比,关于定轴轮系中主、从动轮转向关系的确定有3种情况;1 轮系中各轮几何轴线均互相平行：在这种情况下,可用-1m来确定轮系传动比的正负号,m为轮系中外啮合的对数;2 轮系中齿轮的几何轴线不都平行,但首末两轮的轴线互相平行：仍可用正、负号来表示两轮之间的转向关系：二者转向相同时,在传动比计算结果中标以正号；二者转向相反时,在传动比计算结果中标以负号;需要特别注意的是,这里所说的正负号是用在图上画箭头的方法来确定的,而与-1m无关;3 轮系中首末两轮几何轴线不平行：首末两轮的转向关系不能用正、负号来表示,而只能用在图上画箭头的方法来表示;2 周转轮系周转轮系的传动比计算是本章的重点内容之一;,使系杆周转轮系传动比计算的基本思路：假想给整个轮系加上一个公共的角速度-ωH固定不动,将周转轮系转化成一个假想的定轴轮系再进行传动比或者运动参量的求解;3 混合轮系混合轮系传动比计算既是本章的重点,也是本章的难点;混合轮系传动比计算的基本思路：首先,将各个基本轮系正确地划分开来,分别列出计算各基本轮系传动比的关系式,然后找出各基本轮系之间的联系,最后将各个基本轮系传动比关系式联立求解;第十二章其它常用机构及其设计本章的重点是掌握各种常用间歇运动机构棘轮机构、槽轮机构、螺旋机构和万向铰链机构的工作原理、结构组成、运动特点和功能,并了解其适用的场合,以便在进行机械系统方案设计时,能够根据工作要求正确地选择执行机构的型式;。

第一章构件静力分析基础1.1 静力分析的基本概念1.1.1 力的概念1. 定义力是物体间的相互机械作用。

这种机械作用使物体的运动状态或形状尺寸发生改变。

力使物体的运动状态发生改变称为力的外效应；力使物体形状尺寸发生改变称为力的内效应。

2. 力的三要素及表示方法物体间机械作用的形式是多种多样的，如重力、压力、摩擦力等。

力对物体的效应（外效应和内效应）取决于力的大小、方向和作用点，这三者被称为力的三要素。

力是一个既有大小又有方向的物理量，称为力矢量。

用一条有向线段表示，线段的长度（按一定比例尺）表示力的大小；线段的方位和箭头表示力的方向；线段的起始点（或终点）表示力的作用点，如图所示。

力的国际单位为[牛顿]（N）。

3.力系与等效力系若干个力组成的系统称为力系。

如果一个力系与另一个力系对物体的作用效应相同，则这两个力系互称为等效力系。

若一个力与一个力系等效，则称这个力为该力系的合力，而该力系中的各力称为这个力的分力。

已知分力求其合力的过程称为力的合成，已知合力求其分力的过程称为力的分解。

4.平衡与平衡力系平衡是指物体相对于地球处于静止或匀速直线运动的状态。

若一力系使物体处于平衡状态，则该力系称为平衡力系。

1.1.2 刚体的概念所谓刚体，是指在外力作用下，大小和形状保持不变的物体。

这是一个理想化的力学模型，事实上是不存在的。

实际物体在力的作用下，都会产生程度不同的变形。

但微小变形对所研究物体的平衡问题不起主要作用，可以忽略不计，这样可以使问题的研究大为简化。

静力学中研究的物体均可视为刚体。

1.2 静力学公理公理1 二力平衡公理作用在刚体上的两个力，使刚体保持平衡的必要和充分条件是：这两个力大小相等，方向相反，且作用在同一条直线上。

对于变形体而言，二力平衡公理只是必要条件，但不是充分条件。

例如在绳索两端施加一对等值、反向、共线的拉力时可以平衡，但受到一对等值、反向、共线的压力时就不能平衡了。

公理2 加减平衡力系公理在已知力系上加上或者减去任意平衡力系，并不改变原力系对刚体的作用。

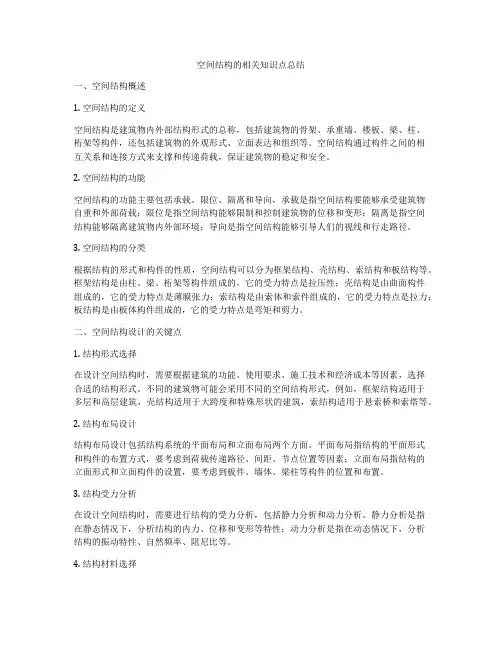

空间结构的相关知识点总结一、空间结构概述1. 空间结构的定义空间结构是建筑物内外部结构形式的总称，包括建筑物的骨架、承重墙、楼板、梁、柱、桁架等构件，还包括建筑物的外观形式、立面表达和组织等。

空间结构通过构件之间的相互关系和连接方式来支撑和传递荷载，保证建筑物的稳定和安全。

2. 空间结构的功能空间结构的功能主要包括承载、限位、隔离和导向，承载是指空间结构要能够承受建筑物自重和外部荷载；限位是指空间结构能够限制和控制建筑物的位移和变形；隔离是指空间结构能够隔离建筑物内外部环境；导向是指空间结构能够引导人们的视线和行走路径。

3. 空间结构的分类根据结构的形式和构件的性质，空间结构可以分为框架结构、壳结构、索结构和板结构等。

框架结构是由柱、梁、桁架等构件组成的，它的受力特点是拉压性；壳结构是由曲面构件组成的，它的受力特点是薄膜张力；索结构是由索体和索件组成的，它的受力特点是拉力；板结构是由板体构件组成的，它的受力特点是弯矩和剪力。

二、空间结构设计的关键点1. 结构形式选择在设计空间结构时，需要根据建筑的功能、使用要求、施工技术和经济成本等因素，选择合适的结构形式。

不同的建筑物可能会采用不同的空间结构形式，例如，框架结构适用于多层和高层建筑，壳结构适用于大跨度和特殊形状的建筑，索结构适用于悬索桥和索塔等。

2. 结构布局设计结构布局设计包括结构系统的平面布局和立面布局两个方面。

平面布局指结构的平面形式和构件的布置方式，要考虑到荷载传递路径、间距、节点位置等因素；立面布局指结构的立面形式和立面构件的设置，要考虑到板件、墙体、梁柱等构件的位置和布置。

3. 结构受力分析在设计空间结构时，需要进行结构的受力分析，包括静力分析和动力分析。

静力分析是指在静态情况下，分析结构的内力、位移和变形等特性；动力分析是指在动态情况下，分析结构的振动特性、自然频率、阻尼比等。

4. 结构材料选择结构材料是构成空间结构的基础，不同的结构形式和受力特点需要使用不同的结构材料。
