超外差接收机

超外差接收机工作原理
超外差接收机工作原理主要涉及到两个部分：混频和解调。

首先，我们来介绍混频部分。

超外差接收机是利用非线性元件将接收到的信号与本地振荡器产生的信号进行混频，得到中频信号。

这样做的目的是将高频信号转换为中频信号，方便后续的处理。

混频过程中，非线性元件会产生多个频率的信号，其中包含了原始信号的和频分量、差频分量和本地振荡器信号。

接下来是解调部分。

混频之后，得到的中频信号需要进行解调，以提取出原始信号。

解调的过程利用了非线性元件的特性，比如二极管的整流特性。

通过将中频信号输入到非线性元件中，只保留了中频信号所对应的频率分量，而滤除了其他分量。

然后再进行滤波处理，去除其他杂散信号，最终得到原始信号。

整个超外差接收机的工作原理基于混频和解调的过程，通过将收到的高频信号转换为中频信号，再经过解调处理，最终提取出原始信号。

这种工作原理在广播和通信领域得到广泛应用，提高了信号的接收效果和质量。

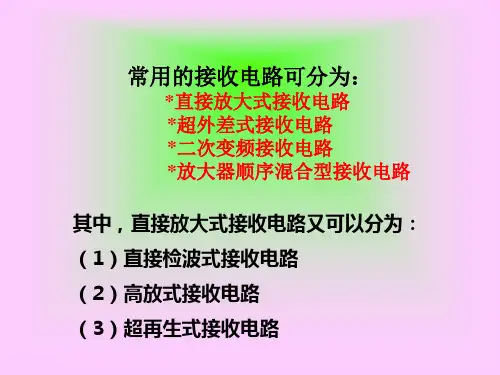

三款常用接收机架构之间的PK作为无线通信领域的重要组成部分，接收机在不同的架构下具有不同的优势和特点。

本文将介绍三种常用的接收机架构，并对它们进行PK比较。

1.超外差接收机架构：超外差接收机架构是最早应用于无线通信系统的架构之一，它的主要特点是通过射频前端混频至中频，然后再通过中频信号处理电路进行信号处理。

该架构优点在于实现简单，成本低廉，适用于大多数无线通信系统。

2.并行接收机架构：并行接收机架构是一种针对高速多载波通信系统设计的架构，它通过将接收机分成多个子接收机以并行处理不同的载波信号。

并行接收机架构具有处理速度快、抗干扰能力强的优势。

同时，由于它需要实现多个子接收机的同步和协同工作，因此在设计和实现上相对复杂。

3.软件无线电接收机架构：软件无线电接收机架构是近年来发展的一种新型架构，它利用通用处理器和可编程逻辑来实现接收机功能。

软件无线电接收机具有较高的灵活性和可配置性，可以适应不同的通信标准和频谱资源。

此外，软件无线电接收机可以通过固件或软件升级进行功能扩展，不需要改变硬件结构，具有很好的兼容性。

三种接收机架构各有优劣，下面对它们进行比较和评估：1.实现复杂度：超外差接收机架构实现简单，成本低廉，适用于大多数无线通信系统。

并行接收机架构相对复杂，需要实现多个子接收机的同步和协同工作。

软件无线电接收机架构需要通用处理器和可编程逻辑的支持，实现相对复杂。

2.处理速度：超外差接收机架构的处理速度较快。

并行接收机架构通过并行处理多个子接收机实现更高的处理速度。

软件无线电接收机架构的处理速度受限于通用处理器的性能。

3.灵活性和可配置性：并行接收机架构较难实现灵活性和配置性，需要对子接收机进行硬件分配。

软件无线电接收机架构具有较高的灵活性和可配置性，可以通过软件进行配置和调整。

4.兼容性：超外差接收机架构由于成熟度较高，在兼容性方面表现较好。

并行接收机架构和软件无线电接收机架构相对较新，对兼容性的支持相对较少。

超外差接收机原理如下：
超外差接收机是一种利用超外差原理来实现信号接收的无线电接收机。

超外差接收机的基本原理是将接收到的信号与本地振荡器产生的信号进行混频，从而将高频信号转换为较低的固定频率，即中频（IF）信号。

这个过程包括以下几个关键步骤：
1. 信号接收：通过天线接收电磁波信号。

2. 高频放大：使用高频放大器对接收的信号进行初步放大。

3. 选频：输入回路通过LC串联谐振对双联可变电容的调节，实现选频及频率同步跟踪，从而选择特定频率的电台信号。

4. 变频：变频电路将选出的电台信号的载波变成固定的中频信号，同时保持中频信号与原高频信号包络完全一致。

变频电路由本机振荡器和混频器组成。

5. 中频放大：中频信号经过中频放大器进一步放大。

6. 检波：检波器将中频信号转换为音频信号。

7. 低频放大：音频信号经过低频放大器放大后，送给音箱还原成声音。

总的来说，超外差接收机的优势在于其灵敏度高、选择性好、增益分配灵活，而且可以有效地抑制干扰和噪声，因此广泛应用于远程通信、广播接收以及各种无线电测量技术中。

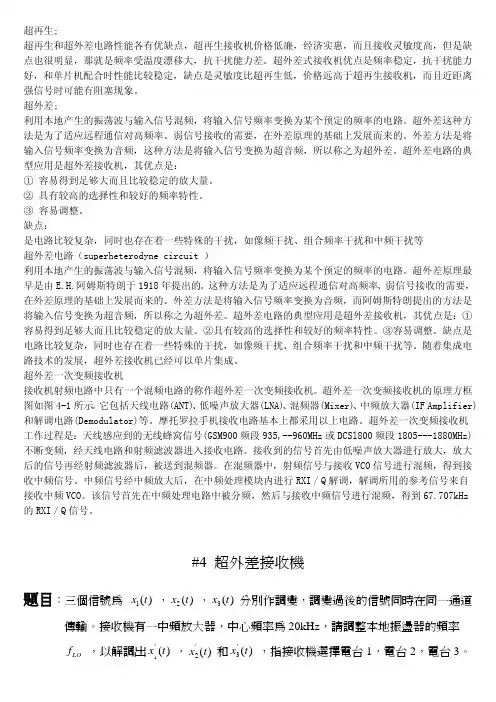

超再生;超再生和超外差电路性能各有优缺点，超再生接收机价格低廉，经济实惠，而且接收灵敏度高，但是缺点也很明显，那就是频率受温度漂移大，抗干扰能力差。

超外差式接收机优点是频率稳定，抗干扰能力好，和单片机配合时性能比较稳定，缺点是灵敏度比超再生低，价格远高于超再生接收机，而且近距离强信号时可能有阻塞现象。

超外差;利用本地产生的振荡波与输入信号混频，将输入信号频率变换为某个预定的频率的电路。

超外差这种方法是为了适应远程通信对高频率、弱信号接收的需要，在外差原理的基础上发展而来的。

外差方法是将输入信号频率变换为音频，这种方法是将输入信号变换为超音频，所以称之为超外差。

超外差电路的典型应用是超外差接收机，其优点是：① 容易得到足够大而且比较稳定的放大量。

② 具有较高的选择性和较好的频率特性。

③ 容易调整。

缺点：是电路比较复杂，同时也存在着一些特殊的干扰，如像频干扰、组合频率干扰和中频干扰等 超外差电路（superheterodyne circuit ）利用本地产生的振荡波与输入信号混频，将输入信号频率变换为某个预定的频率的电路。

超外差原理最早是由E.H.阿姆斯特朗于1918年提出的。

这种方法是为了适应远程通信对高频率、弱信号接收的需要，在外差原理的基础上发展而来的。

外差方法是将输入信号频率变换为音频，而阿姆斯特朗提出的方法是将输入信号变换为超音频，所以称之为超外差。

超外差电路的典型应用是超外差接收机，其优点是：①容易得到足够大而且比较稳定的放大量。

②具有较高的选择性和较好的频率特性。

③容易调整。

缺点是电路比较复杂，同时也存在着一些特殊的干扰，如像频干扰、组合频率干扰和中频干扰等。

随着集成电路技术的发展，超外差接收机已经可以单片集成。

超外差一次变频接收机接收机射频电路中只有一个混频电路的称作超外差一次变频接收机。

超外差一次变频接收机的原理方框图如图4-1所示。

它包括天线电路(ANT)、低噪声放大器(LNA)、混频器(Mixer)、中频放大器(IF Amplifier)和解调电路(Demodulator)等。

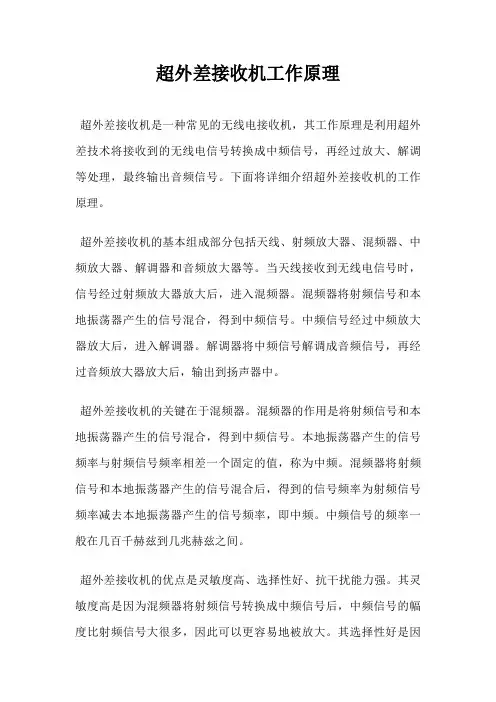

超外差接收机工作原理超外差接收机是一种常见的无线电接收机，其工作原理是利用超外差技术将接收到的无线电信号转换成中频信号，再经过放大、解调等处理，最终输出音频信号。

下面将详细介绍超外差接收机的工作原理。

超外差接收机的基本组成部分包括天线、射频放大器、混频器、中频放大器、解调器和音频放大器等。

当天线接收到无线电信号时，信号经过射频放大器放大后，进入混频器。

混频器将射频信号和本地振荡器产生的信号混合，得到中频信号。

中频信号经过中频放大器放大后，进入解调器。

解调器将中频信号解调成音频信号，再经过音频放大器放大后，输出到扬声器中。

超外差接收机的关键在于混频器。

混频器的作用是将射频信号和本地振荡器产生的信号混合，得到中频信号。

本地振荡器产生的信号频率与射频信号频率相差一个固定的值，称为中频。

混频器将射频信号和本地振荡器产生的信号混合后，得到的信号频率为射频信号频率减去本地振荡器产生的信号频率，即中频。

中频信号的频率一般在几百千赫兹到几兆赫兹之间。

超外差接收机的优点是灵敏度高、选择性好、抗干扰能力强。

其灵敏度高是因为混频器将射频信号转换成中频信号后，中频信号的幅度比射频信号大很多，因此可以更容易地被放大。

其选择性好是因为混频器将射频信号转换成中频信号后，可以通过滤波器选择出所需的信号频率。

其抗干扰能力强是因为混频器将射频信号转换成中频信号后，可以通过滤波器去除干扰信号。

超外差接收机是一种常见的无线电接收机，其工作原理是利用超外差技术将接收到的无线电信号转换成中频信号，再经过放大、解调等处理，最终输出音频信号。

其优点是灵敏度高、选择性好、抗干扰能力强，因此被广泛应用于无线电通信、广播、电视等领域。

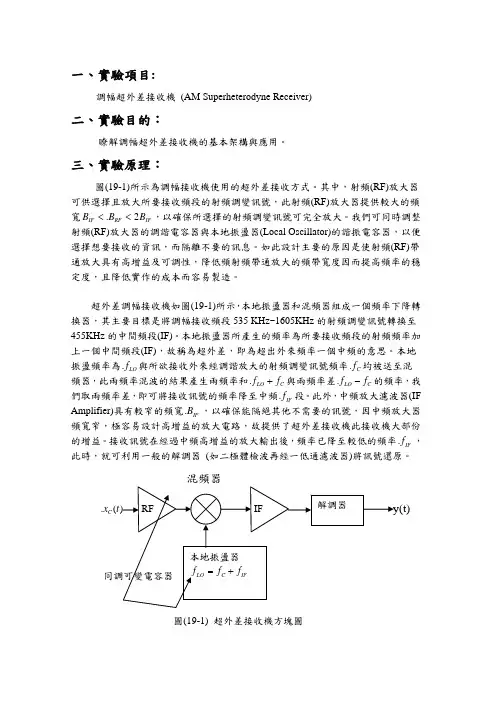

一、實驗項目:調幅超外差接收機 (AM Superheterodyne Receiver)二、實驗目的：瞭解調幅超外差接收機的基本架構與應用。

三、實驗原理：圖(19-1)所示為調幅接收機使用的超外差接收方式。

其中，射頻(RF)放大器可供選擇且放大所要接收頻段的射頻調變訊號，此射頻(RF)放大器提供較大的頻寬，以確保所選擇的射頻調變訊號可完全放大。

我們可同時調整射頻(RF)放大器的調諧電容器與本地振盪器(Local Oscillator)的諧振電容器，以便選擇想要接收的資訊，而隔離不要的訊息。

如此設計主要的原因是使射頻(RF)帶通放大具有高增益及可調性，降低頻射頻帶通放大的頻帶寬度因而提高頻率的穩定度，且降低實作的成本而容易製造。

IF RF IF B B B 2.<< 超外差調幅接收機如圖(19-1)所示，本地振盪器和混頻器組成一個頻率下降轉換器，其主要目標是將調幅接收頻段535 KHz~1605KHz 的射頻調變訊號轉換至455KHz 的中間頻段(IF)。

本地振盪器所產生的頻率為所要接收頻段的射頻頻率加上一個中間頻段(IF)，故稱為超外差，即為超出外來頻率一個中頻的意思。

本地振盪頻率為與所欲接收外來經調諧放大的射頻調變訊號頻率均被送至混頻器，此兩頻率混波的結果產生兩頻率和LO f .C f .C LO f f +.與兩頻率差的頻率，我們取兩頻率差，即可將接收訊號的頻率降至中頻段。

此外，中頻放大濾波器(IF Amplifier)具有較窄的頻寬，以確保能隔絕其他不需要的訊號，因中頻放大器頻寬窄，極容易設計高增益的放大電路，故提供了超外差接收機此接收機大部份的增益。

接收訊號在經過中頻高增益的放大輸出後，頻率已降至較低的頻率，此時，就可利用一般的解調器 (如二極體檢波再經一低通濾波器)將訊號還原。

C LO f f −.IF f .IF B .IF f .(.t x C圖(19-1) 超外差接收機方塊圖為探討超外差接收機受假像頻率(Image Frequency)干擾的情形，先假設本地振盪器有兩種輸出頻率，它們分別為IF C LO f f f +=.和IF C LO f f f −=. (19-1) 故IF C LO f f f =−|| (19-2) 如選擇本地振盪頻率IF C LO f f f +=.，則稱為超外差接收機；反之，如選擇本地振盪頻率時，則稱為超內差接收機。

简述超外差式接收机的工作原理超外差式接收机是广播和通信中最主要的一种调频接收机。

它是通过将接收信号与一个高稳定的、本地的振荡器频率混合，产生出一个中频信号，再进行放大、解调等信号处理的过程，最终实现对信号的接收和解码。

下面我们将从信号混频、中频处理和解调等几个方面简述超外差式接收机的工作原理。

1. 信号混频
超外差式接收机接收到的高频信号，首先要与本地低频信号混频。

混频的目的是把高频信号转换为中频信号。

超外差式接收机通常使用的振荡器频率是固定的，并且是高度稳定的，因此产生的混频信号频率也是稳定的。

混频后，通过带通滤波器将频率范围内的信号通过，其它信号将被阻止。

2. 中频处理
混频后得到的中频信号通常是一个比较低的频率信号。

为了放大和解调，需要对中频信号进行放大和对中频信号进行滤波，以去除不需要的信号。

中频放大器通常使用的是高品质的放大器，以保证信号的质量。

中频滤波器通常用来防止旁路信号对解调过程的干扰。

3. 解调
在中频处理之后，接下来就是解调信号的过程了。

解调信号通常是根
据不同类型的信号，使用不同的解调方式。

例如，调幅信号一般使用
检波器进行解调，调频信号则使用反馈式调制解调出原始信号。

最后，信号经过解调处理之后，就可以被输出。

总的来说，超外差式接收机在接收信号的过程中，通过混频、中频处
理和解调等多个环节的处理，最终实现了对信号的解码和输出。

它具
有灵敏度高、动态范围宽、稳定性好等特点，因此在广播和通讯领域
被广泛应用。

超外差接收机工作原理
超外差接收机工作原理是基于超外差的原理，用于接收无线电信号并将其转换为音频信号。

它通常由两个主要部分组成：射频前端电路和中频部分。

射频前端电路负责接收和放大传入的无线电信号。

当信号进入接收机后，它首先经过一个低噪声放大器，用于增加信号的强度并减少噪声的影响。

接下来，信号进入混频器，通过混频器与一个本地振荡器相结合。

混频器的作用是将传入的信号与本地振荡器的频率进行混合，产生一个新的信号，其频率等于信号频率与本地振荡器频率的差值。

中频部分负责对混频器输出的信号进行进一步处理。

它包括一个中频放大器和一个解调器。

中频放大器用于增加混频器输出信号的强度，以便进一步处理。

解调器的作用是将中频信号转换为音频信号。

解调器采用一个带限放大器和一个环形检测器来提取音频信号。

带限放大器用于选择解调器输出中所需的频率范围，而环形检测器则对信号进行整流和滤波，以使得最终输出为音频信号。

总之，超外差接收机通过射频前端电路接收和放大传入的无线电信号，然后利用混频器将信号和本地振荡器混合产生中频信号，再经过中频部分的放大和解调处理，最终输出为音频信号。

这种工作原理使得超外差接收机具有较高的灵敏度和频率选择性能，被广泛应用于无线通信和广播领域。

超外差接收机超外差接收机的拓扑如下图1：图1 超外差接收机结构由上图可以看到超外差接收机进⾏了两次下变频，第⼀次下变频是将射频信号降到固定的中频段，这样做的原因是在射频段频率较⾼，要实现对信道的选择（将⽆⽤频段信号滤除）对滤波器的Q值要求太⾼，滤波器的Q值做⼀个补充：由此可见，对于同样的滤波器带宽，信号的频率越⾼，Q值越⼤，对滤波器的要求越⾼。

⽽将射频信号降到中频则对Q的要求会降低很多。

以上结构中第⼀个射频滤波器⽤于限制输⼊带宽衰减带外信号，减⼩互调失真，抑制杂散信号。

低噪声放⼤器LNA⽤于在不造成接收机线性恶化的前提下提供⼀定的增益，提⾼信噪⽐。

镜像抑制⼲扰滤波器IR filter⽤于抑制镜像⼲扰，将镜像频率衰减到可接受的⽔平（可以通过查看前⼀篇博客对镜像频率有⼀个简单的理解）。

第⼀次下变频后的中频滤波器就是⽤来进⾏信道选择的，最后通过可变增益放⼤器后进⾏第⼆次下变频，使⽤的是复混频（可以通过查看前⼀篇博客对复混频有⼀个简单的理解）进⾏正交解调产⽣同相和正交两路基带信号。

超外差结构可以通过选择合适的中频频率和镜像抑制滤波器来获得很好的信道选择效果，同时也可以获得很好的灵敏度和动态范围。

多个变频级也减⼩了本振泄漏和直流偏差的影响。

但是由于滤波器的Q值仍然很⾼，只能在⽚外实现，增加了成本和尺⼨。

接收机系统增益分配天线接收的射频信号⼀般只有-120~-100dBm，需要放⼤100~200dB，如此⼤的增益必须分配到各个放⼤级才能保证放⼤器的稳定⼯作，⼀般⽽⾔⼀个频带内的放⼤器增益⼀般不超过50-60dB，超外差接收机结构由于频段的级数很多，可以将增益分配到射频级、中频级和基带级上。

由于在较低的频带上实现窄带的⾼增益较容易实现，⼀次在中频和基带级可以分配较⼤的增益。

对于在射频频带上的LNA，增益不宜太⼤，只需具有⼀定增益减弱噪声对系统的影响，提⾼接收机对信号的灵敏度即可，此外过⼤的信号进⼊混频器会产⽣⾮线性失真（混频器为⾮线性器件），因此⼀般LNA增益不⼤于25dB。

超外差接收机的性能分析引言超外差接收机是一种常用于无线电通信中的接收机，具有优异的抗干扰性能和灵敏度，广泛应用于通信领域。

本文将介绍超外差接收机的原理、性能分析方法和实际应用情况。

超外差接收机原理超外差接收机的原理是将接收信号与参考信号混合后，得到中频信号并进行放大、解调等处理，最终得到音频信号输出。

其中，混频器是超外差接收机中的核心部件。

超外差接收机的性能指标主要包括灵敏度、选择性、动态范围、相邻通道干扰抑制等。

下面我们将对这些性能指标进行详细分析。

灵敏度灵敏度是接收机接收能力的度量，反映了接收机在一定的信号发射功率下，接收到的最小可辨识别信号功率。

灵敏度的提高可以通过增加放大器和提高混频器输出功率来实现。

选择性选择性是指接收机对不同频率信号的响应能力。

一个好的接收机应该具有良好的选择性，即能够有效地区分不同的频率信号并抑制那些不需要的信号。

选择性可以通过使用滤波器来实现，包括低通滤波器、带通滤波器和高通滤波器等。

动态范围动态范围是指接收机在接收强信号时所能处理的最大信号强度和在接收弱信号时所能处理的最小信号强度之间的范围。

动态范围的提高可以通过使用自动增益控制（AGC）技术来实现。

相邻通道干扰抑制相邻通道干扰是一种常见的干扰现象，即接收机在接收一个频率的信号时，同时会受到其它频率信号的影响，导致误码率的升高。

相邻通道干扰抑制是指接收机减少相邻频道干扰的能力，可以通过使用窄带滤波器和数字信号处理来实现。

超外差接收机的实际应用超外差接收机在无线电通信中广泛应用，包括移动通信、卫星通信、导航、雷达等领域。

由于其优异的性能，使其成为许多应用中的首选方案。

例如，超外差接收机在GPS（全球定位系统）中的应用中，可以接收多个卫星的信号，并将这些信号混合后进行处理，从而实现精确的定位。

此外，在数字电视、数字通信等领域也有广泛的应用。

总结本文对超外差接收机的原理、性能分析方法和实际应用情况进行了介绍。

我们可以看到，超外差接收机在无线电通信中具有很大的优势，其性能指标也在不断地提高。

超外差式接收机的组成超外差式接收机是一种常用的接收机结构，由多个模块组成。

下面将逐一介绍超外差式接收机的各个组成部分。

1. 输入滤波器：超外差式接收机的输入滤波器用于滤除接收机输入端的杂散信号和干扰信号，只保留所需的信号频带。

输入滤波器通常由一个或多个滤波器组成，可以是带通滤波器、低通滤波器或带阻滤波器。

2. 放大器：接收机中的放大器用于放大输入信号的幅度，以增加接收机的灵敏度。

放大器可以采用各种类型，如晶体管放大器、集成放大器等。

3. 混频器：混频器是超外差式接收机中的核心部件，用于将输入信号与本地振荡器产生的信号进行混合，生成中频信号。

混频器通常采用非线性元件，如二极管或晶体管。

4. 本地振荡器：本地振荡器产生一个稳定的本地振荡信号，与输入信号进行混频。

本地振荡器通常采用晶体振荡器或频率合成器。

5. 中频放大器：中频放大器用于放大混频器输出的中频信号，以增加信号的幅度，并提供足够的动态范围。

中频放大器可以采用集成放大器、晶体管放大器等。

6. 中频滤波器：中频滤波器用于滤除中频信号中的杂散信号和干扰信号，只保留所需的信号频带。

中频滤波器可以是带通滤波器、低通滤波器或带阻滤波器。

7. 直流偏置电路：直流偏置电路用于提供各个模块中所需的直流偏置电压，以保证各个元件正常工作。

8. 解调器：解调器用于将中频信号解调为基带信号，以提取原始信息。

解调器可以是包络检波器、相干解调器或数字解调器。

9. 音频放大器：音频放大器用于放大解调器输出的基带信号，以驱动扬声器或耳机，使声音变得可听。

10. 指示器：指示器用于显示接收机的工作状态，如信号强度、频率等。

以上是超外差式接收机的主要组成部分。

通过这些模块的协同工作，超外差式接收机可以实现对无线电信号的接收和解调，提取出原始信息，并输出可听的声音或其他形式的信号。

超外差式接收机具有结构简单、性能稳定、成本低等优点，广泛应用于无线通信、广播、电视等领域。

接收机方案接收机方案1. 引言接收机（Receiver）是无线通信系统中的重要组成部分，它负责接收和解调发送方发送的信号。

在现代通信系统中，各种类型的接收机被广泛应用于电视、手机、无线电和卫星通信等领域。

本文将介绍几种常见的接收机方案以及它们的优缺点。

2. 超外差接收机方案超外差接收机是一种常见的接收机方案，它通过将接收到的信号与本振信号进行混频，产生一个中频信号，并进行解调。

这种接收机方案具有以下特点：- 优点：- 简单的电路结构，易于实现；- 信号处理精度高，接收灵敏度好；- 成本较低；- 缺点：- 对频率稳定性和相位噪声要求较高；- 中频滤波器需要带宽较大。

3. 直接接收机方案直接接收机方案是一种常用的高频率接收机方案，它直接接收和解调发送方发送的信号。

这种接收机方案具有以下特点：- 优点：- 无需中频混频环节，信号处理简单；- 对频率稳定性和相位噪声要求较低；- 接收灵敏度高；- 缺点：- 电路结构复杂，实现难度较大；- 成本较高。

4. 采样接收机方案采样接收机方案是一种在数字信号处理领域广泛应用的接收机方案，它通过对接收到的信号进行采样，然后进行数字解调和恢复。

这种接收机方案具有以下特点：- 优点：- 信号处理精度高，抗干扰能力强；- 对频率稳定性和相位噪声要求较低；- 可实现灵活的数字信号处理算法；- 缺点：- 算法复杂，计算开销大；- 需要较大的采样率。

5. 混合接收机方案混合接收机方案是一种将超外差接收机和采样接收机相结合的接收机方案，它综合了两种方案的优点。

这种接收机方案具有以下特点：- 优点：- 信号处理精度高，接收灵敏度好；- 对频率稳定性和相位噪声要求较低；- 可以根据需要进行灵活的信号处理算法选择；- 缺点：- 电路结构复杂，实现难度较大；- 成本较高。

6. 总结以上介绍了几种常见的接收机方案，包括超外差接收机方案、直接接收机方案、采样接收机方案和混合接收机方案。

不同的方案在电路结构、信号处理精度、对频率稳定性和相位噪声的要求、成本以及实现难度等方面有所差别。
