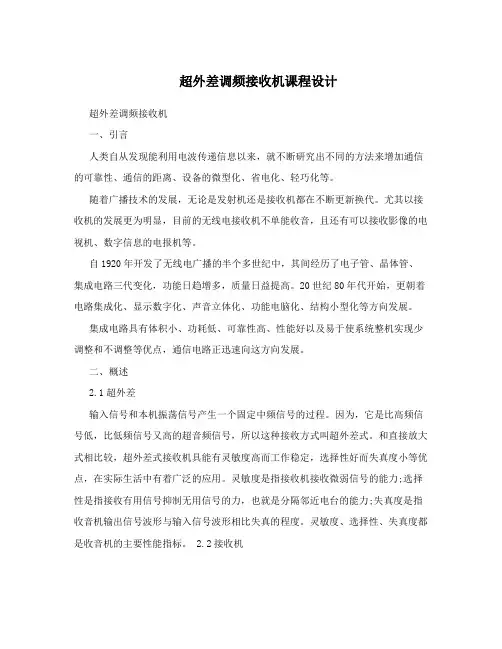

超外差调频接收机课程设计
超外差调频接收机课程设计超外差调频接收机一、引言人类自从发现能利用电波传递信息以来，就不断研究出不同的方法来增加通信的可靠性、通信的距离、设备的微型化、省电化、轻巧化等。
随着广播技术的发展，无论是发射机还是接收机都在不断更新换代。
尤其以接收机的发展更为明显，目前的无线电接收机不单能收音，且还有可以接收影像的电视机、数字信息的电报机等。
自1920年开发了无线电广播的半个多世纪中，其间经历了电子管、晶体管、集成电路三代变化，功能日趋增多，质量日益提高。
20世纪80年代开始，更朝着电路集成化、显示数字化、声音立体化、功能电脑化、结构小型化等方向发展。
集成电路具有体积小、功耗低、可靠性高、性能好以及易于使系统整机实现少调整和不调整等优点，通信电路正迅速向这方向发展。
二、概述2.1超外差输入信号和本机振荡信号产生一个固定中频信号的过程。
因为，它是比高频信号低，比低频信号又高的超音频信号，所以这种接收方式叫超外差式。
和直接放大式相比较，超外差式接收机具能有灵敏度高而工作稳定，选择性好而失真度小等优点，在实际生活中有着广泛的应用。
灵敏度是指接收机接收微弱信号的能力;选择性是指接收有用信号抑制无用信号的力，也就是分隔邻近电台的能力;失真度是指收音机输出信号波形与输入信号波形相比失真的程度。
灵敏度、选择性、失真度都是收音机的主要性能指标。
2.2接收机一种将载波频率和本振频率相结合，产生较低频率信号(IF)的无线接收机，与载波信号相比，中频(IF)信号容易进行解调。
三、正文3.1系统设计3.1.1设计目标和要求了解在高频(也包括低频)电子线路中所学过的单元电路在实际系统中的应用，掌握此接收机的组成，可实现的电路等。
3.1.2计的主要技术指标1(工作频率范围 =88,108MHz2(灵敏度:5,30uV。
3(选择性:中频干扰比大于50dB。
4(频率特性:通频带2?f=200KHz。
此外，还要适当考虑输出功率，输入波形失真等问题。
超外差调幅接收机的设计
通信基本电路课程设计超外差调幅接收机的设计学号：310808030318姓名：宋发旺专业班级：电信08-3班指导老师：张培玲日期：2011年6月9日摘要在无线电广播中可分为调幅制、调频制两种调制方式。
这两种调制方式一般都采用超外差式。
它具有灵敏度高、工作稳定、选择性好及失真度小等优点。
我设计的是超外差调幅接收机。
超外差式调幅接收机最常见用于超外差式调幅收音机，而且伴随社会的进步和科学技术的发展，各种无线通信设备更是常出现在我们的生活中。
如我们常用的手机，无线电话还有各种电器的遥控器等，大到航天小到小孩玩具都离不开发射和接收设备。
鉴于发射和接受设备的重要和常用，我这次课程设计选择了超外差式调幅接收机的设计，以便理论联系实际更好的理解高频电子线路课程中的理论知识。
关键词：超外差无线调幅接收机目录一、概述 (1)1.1选题意义 (1)1.2设计目的 (1)1.3设计要求 (1)二、总体方案 (2)2.1接收机的技术指标 (2)2.2超外差调幅接收机原理 (2)三、各部分设计及原理分析 (4)3.1高频信号放大器 (4)3.2混频器 (6)3.3本地振荡器 (7)3.4中频放大器 (7)3.5检波器 (8)3.6低频放大器 (9)四、实验结果 (11)4.1高频信号放大器结果分析 (11)4.2混频器结果分析 (11)4.3本地振荡器结果分析 (12)4.4中频放大器结果分析 (13)4.5 检波器结果分析 (13)4.6低频放大器结果分析 (14)五、心得体会 (14)参考文献 (16)一、概述1.1选题意义随着广播技术的发展，无论是发射机还是接收机都在不断更新换代。
尤其以接收机的发展更为明显。
接收机通过接收天线将收到的电磁波转化为已调波电流，然后从已调波电流中检出原始信号。
这一过程称为解调。
再用听筒或扬声器将检波取出的音频电流转化成声能，人就听到了发射机处发送的语言、音乐等信号。
超外差接收机中混频器能将不同载波频率转化为固定的中频，克服了直接放大式接收机的不稳定性，它具有灵敏度高、工作稳定、选择性能好及失真度小等优点。
超外差式调频接收机
摘要此次高频课程设计，我选择设计《简易调频接收机》，接收机是各种通信系统中一个十分重要的组成部分，而通信技术在我们的生活中广泛应用。
这里想要得到一个超外差式调频接收机。
超外差是目前很多接收机广泛采用的技术，与直接放大式接收机相比，超外差具有很多突出的优点，灵敏度好，易得到足够大且比较稳定的放大量，易调整等。
所谓超外差，就是利用本地产生的等幅震荡波与输入信号混频，将输入信号频率变换为某个预先确定的频率的方法，即变为固定的中频。
接收机分为以下几部分构成：选频网络、高频小信号放大、变频、中频放大、鉴频、低频功放。
整个电路的设计应注意以下几方面：选择性好的级应尽量靠前，因为在干扰及信号都不大的地方把干扰抑制下去，效果最佳。
整机的灵敏度，选择性，通频带等主要取决于中放级，而噪声则主要取决于高放或混频级。
所以在考虑中放级时，应在满足频带要求与保证工作稳定的前提下，尽量提高增益；而在考虑高放级时，则增益成为次要矛盾，主要应尽量减小本级的内部噪声。
总的来说，设计一部接收机时必须考虑全面，妥善处理一些相互牵连的矛盾。
关键词：调频接收机超外差混频目录摘要 (1)目录 (2)第一章绪论 (3)1.1 引言 (3)1.2 主要技术指标 (3)1.2.1. 工作频率范围 (3)1.2.2.灵敏度 (3)1.2.3. 选择性 (3)1.2.4. 通频带 (4)1.2.5. 输出功率 (4)1.3 总体方案 (4)1.3.1 原理框图及组成部分 (4)1.3.2工作原理 (5)1.3.3 部分波形变换图 (5)第二章部分电路分析 (6)2.1 高频小信号放大电路 (6)2.2变频电路 (8)2.2.1 混频器电路 (8)2.2.2 本地振荡 (10)2.3 中频放大电路 (11)2.4 鉴频电路 (12)第三章仿真 (14)3.1 高频小信号放大器电路仿真 (14)3.2 混频电路及仿真 (16)3.3 本地振荡电路仿真 (17)3.4 中频放大电路 (18)3.5 鉴频电路 (19)3.6 低频放大电路 (20)第四章心得体会 (21)附录参考文献 (22)第一章绪论1.1 引言本次设计，目的是设计一个简易超外差调频接收机。
超外差调频接收机课程设计报告范文
超外差调频接收机课程设计报告范文一、调频接收机的主要技术指标1工作频率范围接收机可以接受到的无线电波的频率范围称为接收机的工作频率范围或波段覆盖。
接收机的工作频率必须与发射机的工作频率相对应，如调频广播收音机的频率范围为(88～108)MH，是因为调频广播收音机的工作范围也为(88～108)MHz。
2灵敏度接收机接收微弱信号的能力称为灵敏度，通常用输入信号电压的大小来表示，接收的输入信号越小，灵敏度越高。
调频广播收音机的灵敏度一般为（2～30）uV。
3选择性接收机从各种信号和干扰中选出所需信号（或衰减不需要的信号）的能力称为选择性，单位用dB（分贝）表示，dB数越高，选择性越好。
一般调幅收音机频偏10kHz的选择性应大于20dB，调频收音机的中频干扰比应大于50dB。
4频率特性接收机的频率响应范围称为频率特性或通频带。
调频机的通频带一般为200kHz。
5输出功率接收机的负载上获得的最大不失真（或非线性失真系数为给定值时）功率称为输出功率。
二调频接收机设计1调频接收机的工作原理及频谱与波形图图一超外差式调频接收机组成框图图2超外差原理的频谱与波形图2各组成部分的功能一般调频接收机的组成框图如图一所示2.1输入调频回路又称天线回路。
它的主要功能是选择所需电台的信号，抑制不需要的信号与干扰，特别是要滤除中频干扰，同时也要求输入回路的插入损耗小，并使天线阻抗和高放管的输入阻抗相匹配，并传输最大的功率，避免信号来回反射。
输入回路常常是一带通滤波器。
2.2高频放大器也称射频放大器。
它应具有足够的增益，通常约为10dB，而且要求低噪声，这样可降低整个接收机的噪声系数；要求选频放大，以抑制不需要的信号与干扰，如镜像干扰以及在混频级可能引起各种互调失真的某些信号；要求加一定得自动增益控制，以防止输入过强信号时，引起中放级的过载；同时，也要求高频放大器能抑制本机振荡器辐射至天线而干扰其他用户。
所以，高频2.4中频放大器中频放大电路的任务是把变频得到的中频信号加以放大，然后送到检波器检波。
超外差式调幅接收机电路设计
超外差式调幅接收机电路设计一、引言超外差式调幅接收机是一种常用的无线电接收机，其具有高灵敏度、良好的选择性和抗干扰能力等优点，在广播、电视、通信等领域得到了广泛应用。
本文将详细介绍超外差式调幅接收机的电路设计。
二、超外差式调幅接收机原理超外差式调幅接收机是利用超外差原理实现信号的解调和放大的。
其基本原理如下：1. 信号输入将天线接入射频放大器，对高频信号进行放大。
2. 超外差混频将射频信号和本振信号进行混频，得到中频信号。
3. 中频放大对中频信号进行放大，增强其弱信号。
4. 解调将中频信号通过解调电路进行解调，得到原始信息。
三、超外差式调幅接收机电路设计步骤1. 射频放大器设计射频放大器是整个电路中最重要的部分之一，它对于整个系统的性能起着决定性作用。
一般采用共源极或共基极放大器来实现。
在设计时需要考虑增益、带宽、噪声系数等因素，并进行合理的抗干扰设计。
2. 本振电路设计本振电路是指产生与射频信号频率相同但相位不同的信号，以便进行混频。
一般采用晶体振荡器或LC震荡器来实现。
在设计时需要考虑频率稳定性、输出功率等因素。
3. 混频器设计混频器是将射频信号和本振信号进行混合，产生中频信号的重要部分。
一般采用二极管混频器或倍频器来实现。
在设计时需要考虑转换增益、LO抑制等因素。
4. 中频放大器设计中频放大器是对中频信号进行放大的部分，其主要作用是增强中间弱信号。
一般采用共基极或共射极放大器来实现。
在设计时需要考虑增益、噪声系数等因素。
5. 解调电路设计解调电路是对中频信号进行解调，得到原始信息的关键部分。
一般采用检波二极管或运算放大器来实现。
在设计时需要考虑解调效率、失真程度等因素。
四、超外差式调幅接收机常见问题及解决方法1. 抗干扰能力差解决方法：采用合理的抗干扰设计，如增加滤波器、降低系统噪声等。
2. 频率稳定性差解决方法：采用高稳定性的晶体振荡器或LC震荡器，并进行合理的温度补偿。
3. 带宽不足解决方法：增加中频放大器的带宽、改变混频器的转换增益等。
超外差接收机解调部分的设计
超外差接收机解调部分的设计摘要本次设计是超外差接收机解调部分的设计，电路主要由混频器、中频放大器、包络检波器组成。
采用晶体三极管设计电路实现，中频放大器是提高电压增益的作用。
包络检波器有从调幅信号中取出调制信号的作用。
此电路功能是由信号发生器产生的调幅信号送到混频器与本地振荡所产生的等幅高频信号进行混频，产生载波信号，此载波信号再经过中频放大器将电压放大，从而通过二极管峰值包迹检波器以提取包迹实现检波，最后输出低频信号。
关键字解调信号 接收机 混频器 中频放大器 包络检波器一、概述设计任务：本次设计要求设计一个超外差接收机的解调电路，其中被解调信号先经过混频变成中频信号，然后通过包络检波电路进行解调。
系统的结构框图如下图1。
图1系统的结构框图在设计二极管包络检波器时分析如何避免发生对角线失真和割底失真，在参数选取方面注意的问题：二极管要选取PN 结电阻小的。
为了提高检波效率一般充放电时间常数选取大一些，但不能过大。
根据技术指标，通过分析计算确定电路和元器件参数。
画出电路原理图（元器件标准化，电路图规范化）。
技术指标：（1） 本地振荡器可以使用高频信号源代替，输出信号频率为1000KHz ，幅值为500mV 的正弦波。
（2）调幅波信号由信号发生器产生，输出信号载波为535KHz 正弦波，调幅度为0.5，调制信号为1KHz 的正弦波。
（3） 设计混频器能够很好的输出465kHz 的中频信号，且不失真。
（4） 中频放大器要有选频放大的作用，其输出信号载波幅值U>0.2V ，信号不能失真。
（5） 包络检波部分采用二极管包络检波器检波。
本课题涉及到了高频中的三极管变频,中频放大器和检波器的知识。
接收机是日常生活中常见的也是应用非常广泛的电子器件，研究本课题既可以了解超外差接收机的原理和电路，又可以提高对于Multisim 的应用能力和运用书本知识的能力。
信号低频信号二、方案分析超外差接收机的解调就是由信号发生器产生的调幅信号送到混频器与本地振荡所产生的等幅高频信号进行混频，在其输出端得到波形包络形状与输入高频信号的波形相同，但频率由原来高频变化为中频的的调幅信号，经中频放大后送 到检波器，检出原调制的低频信号。
超外差式调频接收机
摘要此次高频课程设计，我选择设计《简易调频接收机》，接收机是各种通信系统中一个十分重要的组成部分，而通信技术在我们的生活中广泛应用。
这里想要得到一个超外差式调频接收机。
超外差是目前很多接收机广泛采用的技术，与直接放大式接收机相比，超外差具有很多突出的优点，灵敏度好，易得到足够大且比较稳定的放大量，易调整等。
所谓超外差，就是利用本地产生的等幅震荡波与输入信号混频，将输入信号频率变换为某个预先确定的频率的方法，即变为固定的中频。
接收机分为以下几部分构成：选频网络、高频小信号放大、变频、中频放大、鉴频、低频功放。
整个电路的设计应注意以下几方面：选择性好的级应尽量靠前，因为在干扰及信号都不大的地方把干扰抑制下去，效果最佳。
整机的灵敏度，选择性，通频带等主要取决于中放级，而噪声则主要取决于高放或混频级。
所以在考虑中放级时，应在满足频带要求与保证工作稳定的前提下，尽量提高增益；而在考虑高放级时，则增益成为次要矛盾，主要应尽量减小本级的内部噪声。
总的来说，设计一部接收机时必须考虑全面，妥善处理一些相互牵连的矛盾。
关键词：调频接收机超外差混频目录摘要 (1)目录 (2)第一章绪论 (3)1.1 引言 (3)1.2 主要技术指标 (3)1.2.1. 工作频率范围 (3)1.2.2.灵敏度 (3)1.2.3. 选择性 (3)1.2.4. 通频带 (4)1.2.5. 输出功率 (4)1.3 总体方案 (4)1.3.1 原理框图及组成部分 (4)1.3.2工作原理 (5)1.3.3 部分波形变换图 (5)第二章部分电路分析 (6)2.1 高频小信号放大电路 (6)2.2变频电路 (8)2.2.1 混频器电路 (8)2.2.2 本地振荡 (10)2.3 中频放大电路 (11)2.4 鉴频电路 (12)第三章仿真 (14)3.1 高频小信号放大器电路仿真 (14)3.2 混频电路及仿真 (16)3.3 本地振荡电路仿真 (17)3.4 中频放大电路 (18)3.5 鉴频电路 (19)3.6 低频放大电路 (20)第四章心得体会 (21)附录参考文献 (22)第一章绪论1.1 引言本次设计，目的是设计一个简易超外差调频接收机。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第1章设计内容与要求
1.1 设计题目
超外差调幅接收机设计
1.2 设计目的与要求
1.联系课堂所学知识，增强查阅、收集、整理、吸收消化资料的能力，为毕业设计做准备。
2.培养一定的独立分析问题、解决问题的能力。
对设计中遇到的问题能通过独立思考、查阅有关资料，寻找解决问题的途径。
3.熟练掌握Multisim、EDA等软件的仿真。
4.掌握超外差调幅接收机的工作原理，以及对其电路模块高频小信号放大器、混频器、本地振荡器、中频放大器、检波器、低频放大器等的电路、原理、功能的巩固理解。
1.3设计技术指标
接收频率范围535～1605KHz，输出功率150mW，灵敏度50μV。
第2章系统总体设计方案
2.1 超外差调幅接收机工作原理
本设计总体有五大功能模块组成，其中接收天线将接收到的微弱信号经过高频小信号放大器放大器将有用信号进行放大，并抑制干扰信号，然后信号经过变频器进行变频，其中变频器是由混频器与本地振荡器组成，将高频信号变成中频信号f=465kHz，然后中频信号经过中频放大器进行功率的放大，然后再经过检波器进行检波，即对信号进行解调，将信号变成变成低频调制信号，最后进过低频放大器进行功率放大以实现对扬声器的驱动！
2.2系统的方框图
（如下图所示）
第3章 各单元电路设计与仿真
3.1 高频小信号放大器电路 3.1.1 高频小信号放大器功能
高频小信号放大器主要用于放大高频小信号，实现对微弱的高频信号进行不失真放大，从信号所含频谱来看，输入信号频谱与放大后输出信号频谱是相同的。
其中心频率在几百kHz 到几百MHz ，频谱宽度在几kHz 到几十MHz 的范围内。
3.1.2高频小信号放大器的主要质量指标 1. 增益：（放大系数）
电压增益： 功率增益：
2.通频带：
放大器的总通频带随着放大级数的增加而变窄，并且通频带越宽，放大器的增益就越小，两者是相矛盾的！ 3.选择性
从各种不同频率信号的总和（有用的和有害的）中选出有用信号，抑制干扰信号的能力称为放大器的选择性。
选择性常采用矩形系数和抑制比来表示。
4.工作稳定性
指放大器的工作状态(直流偏置)、晶体管参数、电路元件参数等发生可能的变化时，放大器的主要特性的稳定。
3.1.3高频小信号放大器的原理图及仿真 （如图3-1,3-2所示）
3-1 高频小信号放大器原理图
i o V V A =v i
o P P A p =
3-2 高频小信号放大器仿真图
3.2混频器电路
3.2.1混频器功能
对信号进行调制、扩频、解扩等处理工作是在低频段下进行的，然后再将处理好的信号上变频到高频段发射出去，并且将接收到的射频信号下变频到低频段再做各种信号处理工作。
总之，混频器就是起到一个频谱搬移的作用：将两种频率的信号混频，混频后由集电极输出各种频率的信号。
3.2.2混频器原理图及仿真图
（如图3-3,3-4所示）
3-3 混频器原理图
3-4 混频器仿真图
3.3 本地振荡器电路
3.3.1 本地振荡器功能
本地振荡器，又称“本机振荡器”。
一般应用于混频器中。
在混频器中，为了与接收信号在混频元件中产生差拍输出信号，需要混频器内部产生一个等幅振荡信号，产生该信号的振荡器就称为本地振荡器。
对本地振荡器的要求是：振荡频率稳定且可进行电调、噪声小。
3.3.2 本地振荡器电路图及仿真图
（如图3-5,3-6所示）
3-5 本地振荡器电路原理图
3-6 本地振荡器电路仿真图
3.3.3 本地振荡器本振条件
本振条件：正反馈 (相位条件），幅度(反馈量要足够大）。
3.4中频放大器电路
3.4.1 中频放大器功能
中频放大电路的任务就是把变频得到的中频信号加以放大，然后送到检波器检波。
中频放大电路对超外差收音机的灵敏度、选择性和通频带等性能指标起着极其重要的作用。
简洁来说有两点：
1.获取高增益：与射频放大部分相比，由于中频频率固定，并且频率较低，可以很容易的得到较高的增益，因而可以为下一级提供足够大的输入。
2.提高选择性：接收机的临近频率选择性一般由中频放大器的通频带宽度决定。
不论接收机采用一次或二次变频技术，中频放大器总是位居下变频之后。
3.4.2 中频放大器电路原理图及仿真图
（如图3-7,3-8所示）
3-7 中频放大器原理图
3-8 中频放大器仿真图
3.4.3 参数设置
输入电台信号与本振信号差出的中频信号恒为某一固定值，它可以在中频“通道”中畅通无阻，并被逐级放大，即将这个频率固定的中频信号用固定调谐的中频放大器进行放大。
而不需要的邻近电台信号和一些干扰信号与本振信号所产生的差频不是预定的中频，便被“拒之门外”，因此，接收机的选择性也大为提高。
3.5 包络检波器电路
3.5.1 包络检波器功能
包络检波的定义是从调幅波包络中提取调制信号的过程：先对调幅波进行整流，得到波包络变化的脉动电流，再以低通滤波器滤除去高频分量，便得到调制信号。
3.5.2 包络检波器原理图及仿真图
（如图3-9,3-10所示）
3-9 包络检波器原理图
3-10 包络检波器仿真图
3.5.3 参数设置及性能指标
电路图是二极管峰包络检波器，其中D1是检波二极管，C1是检波电容，其
中检波电容通高频阻低频，而R2是直流负载电阻。
包络检波器的质量指标：电压传输系数、等效输入电阻，失真（惰性失真、负峰切割失真、非线性失真、频率失真），等都要在电路总仿真中考虑。
3.6 低频放大器电路
3.6.1 低频放大器功能
放大器主要功能是用来放大低频信号，并使它们以饱和、截止的方法形成方波，输出一个矩形连续脉冲波。
3.6.2 低频放大器原理图及仿真图
（如图3-11,3-12所示）
3-11 低频放大器原理图
3-12 低频放大器仿真图
第4章系统设计
4.1 系统总体工作过程简介
它将所要收听的电台在调谐电路里调好以后，经过电路本身的作用，就变成另外一个预先确定好的频率，然后再进行放大和检波。
这个固定的频率，是由差频的作用产生的。
如果我们在收音机内制造—个振荡电波(通常称为本机振荡)，使它和外来高频调幅信号同时送到一个晶体管内混合，这种工作叫混频。
由于晶体管的非线性作用导致混频的结果就会产生一个新的频率，这就是外差作用。
采用了这种电路的收音机叫外差式收音机，混频和振荡的工作，合称变频。
外差作用产生出来的差频，习惯上我们采用易于控制的一种频率，它比高频较低，但比音频高，这就是常说的中间频率，简称中频。
任何电台的频率，由于都变成了中频，放大起来就能得到相同的放大量。
超外差式收音机能够大大提高收音机的增益、灵敏度和选择性。
因为不管电台信号频率如何都变成为中频信号，然后都能进入中频放大级，所以对不同频率电台都能够进行均匀地放大。
中放的级数可以根据要求增加或减少，更容易在稳定条件下获得高增益和窄带频响特性。
此外，由于中频是恒定的，所以不必每级都加入可变电容器选择电台，避免使用多联同轴可变电容器，而只需在调谐回路和本振回路用一只双连可变电容器就可完成选台。
4.2 系统电路原理图
（见附录2）
第5章心得体会
紧张而又繁忙的高频电子线路课程设计马上就要过去了，通过这近两周的课程设计的实践,使我感觉受益匪浅。
这次的课程设计，令我真正的意识到自己对高频电子线路相关知识的缺乏以及动手能力的欠缺。
果然是没有实践，再好的理论也没有用。
设计电路过程中最重要的一个要求就是要认真；其次是要有耐心，勇于克服困难，不断解决问题，面对困难要不可以退缩，必要迎难而上；再次是要有清晰的思维，能够理清各个器件之间的关系，明确各个器件的功能；最后还要和同学多交流合作，多参考书籍。
通过这次高频电子线路课程设计，我了解并发现了很多设计电路的方法，而且懂得了如何处理错误的方法。
拥有足够的耐力和信心，对课程设计每一步的顺利进行极其重要。
可以说，从分析题目到设计完成，从理论到实践，在整整近半个月的日子里，可以说是苦多于甜。
但是我真的学到很多东西，期间不仅巩固了以前所学过的知识，同时也学到了很多在书本上所没有的知识。
通过这次课程设计使我懂得了理论与实际相结合的重要性，只有理论知识是远远不够的，必须把所学的理论知识与实践相结合起来，从实践中得出结论，才能真正得到知识，从而提高我们的实际动手能力和独立思考的能力。
在设计的过程中遇到不少问题，通过一番努力思考，最后在两位老师和同学的帮助下顺利完成了这次任务。
感谢老师为我们进行耐心的讲解，通过本次为期半个月的课程设计，我们已经能够掌握高频电子线路制作的基本知识。
总之，这次的设计将为我今后的学习与工作打下了坚实的基础。
第6章参考文献
[1] 胡宴如,高频电子线路.北京: 高等教育出版社,2007年.
[2] 于洪珍,通信电子线路.北京: 清华大学出版社,2008年.
[3] 高吉祥,高频电子线路.北京: 电子工业出版社,2007年.
[4] 曾兴雯等主编,高频电路原理与分析（第三版）．西安电子科技大学出版
社,2004年．
[5] 张肃文,高频电子线路．高等教育出版社，2005年.
[6] 王艳芬,冯伟,刘洪彦,通信电子电路实验指导.清华大学出版社，2006年
12月.
[7] 杨翠娥,高频实验与课程设计[M].哈尔滨工程大学出版社，2005年1月.
附录1 元器件清单
附录 2 系统总原理图。
