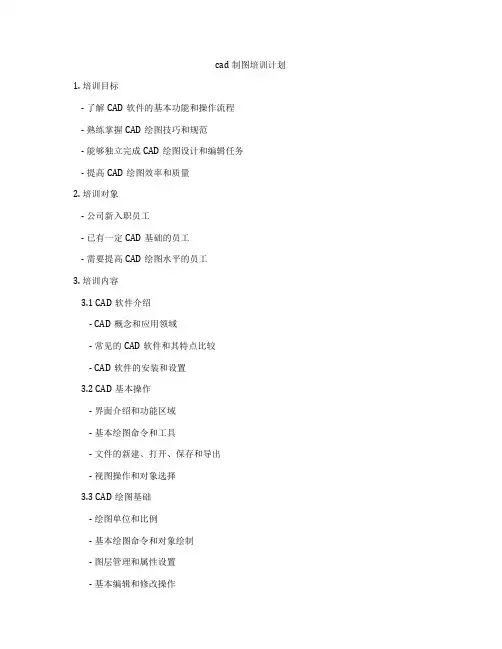

cad制图培训计划1. 培训目标- 了解CAD软件的基本功能和操作流程- 熟练掌握CAD绘图技巧和规范- 能够独立完成CAD绘图设计和编辑任务- 提高CAD绘图效率和质量2. 培训对象- 公司新入职员工- 已有一定CAD基础的员工- 需要提高CAD绘图水平的员工3. 培训内容3.1 CAD软件介绍- CAD概念和应用领域- 常见的CAD软件和其特点比较- CAD软件的安装和设置3.2 CAD基本操作- 界面介绍和功能区域- 基本绘图命令和工具- 文件的新建、打开、保存和导出- 视图操作和对象选择3.3 CAD绘图基础- 绘图单位和比例- 基本绘图命令和对象绘制- 图层管理和属性设置- 基本编辑和修改操作3.4 CAD绘图技巧- 绘图规范和标准- 尺寸标注和文字注释- 图形填充和渐变效果- 贴图和素材的应用3.5 CAD实战操作- 针对实际项目进行CAD绘图练习- 案例分析和讲解- 项目评审和意见反馈4. 培训方式- 线下培训课程:通过专业的CAD培训教室或公司内部培训场地进行面对面教学- 线上远程培训:通过网络会议或在线视频平台进行远程教学5. 培训时间- 培训周期:根据培训内容和人员水平确定,通常为5天到10天- 每日培训时间:8小时/天,可根据实际情况适当调整6. 培训师资- 公司内部专业CAD培训师- 外聘专业CAD培训讲师7. 培训评估- 考核方式:课堂练习和作业、实际项目绘图、笔试和机试- 考核标准:按照培训目标和内容制定评分标准- 考核结果:合格者颁发培训证书,不合格者进行后续培训或辅导8. 培训补充- 后续跟进:定期对培训人员进行CAD技能测试和绘图作品评估,持续提高绘图水平 - 可选补充课程:CAD三维建模、CAD图纸打印输出和图纸管理等相关课程通过以上培训计划,公司员工可以系统地学习和掌握CAD绘图技能,提高绘图效率和质量,为公司项目设计和工程制作提供更加专业和高效的支持。
同时,员工个人能力得以提升,职业发展前景也得到了更好的保障。

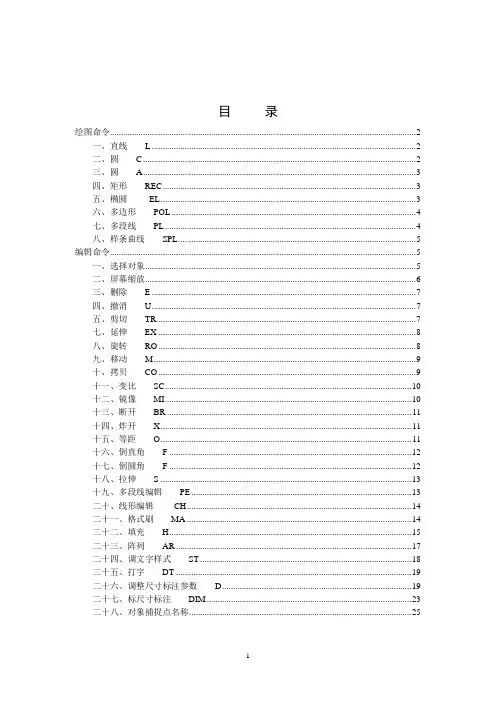

目录绘图命令 (2)一、直线L (2)二、圆 C (2)三、圆 A (3)四、矩形REC (3)五、椭圆EL (3)六、多边形POL (4)七、多段线PL (4)八、样条曲线SPL (5)编辑命令 (5)一、选择对象 (5)二、屏幕缩放 (6)三、删除 E (7)四、撤消U (7)五、剪切TR (7)七、延伸EX (8)八、旋转RO (8)九、移动M (9)十、拷贝CO (9)十一、变比SC (10)十二、镜像MI (10)十三、断开BR (11)十四、炸开X (11)十五、等距O (11)十六、倒直角 F (12)十七、倒圆角 F (12)十八、拉伸S (13)十九、多段线编辑PE (13)二十、线形编辑-CH (14)二十一、格式刷MA (14)二十二、填充H (15)二十三、阵列AR (17)二十四、调文字样式ST (18)二十五、打字DT (19)二十六、调整尺寸标注参数 D (19)二十七、标尺寸标注DIM (23)二十八、对象捕捉点名称 (25)CAD制图基本资料绘图命令一、直线L步骤:1、命令:输入L(回车)2、指定第一点:单击鼠标执行键指定第一点3、指定下一定:单击鼠标执行键指定下一点4、单击鼠标回车键(回车)注:1、F8 开绘制直线2、F8 关绘制斜线3、F8开或关可在命令执行过程中同时使用二、圆 C半径画圆步骤:1、命令:输入C(回车)2、指定圆的圆心:单击鼠标执行键指定圆的圆心3、指定圆的半径:单击鼠标执行键指定圆的半径两点画圆步骤:1、命令:输入C(回车)2、指定圆的圆心:输入2P(回车)3、指定圆直径的第一端点:单击鼠标执行键指定圆直径的第一端点4、指定圆直径的第二端点:单击鼠标执行键指定圆直径的第二端点三点画圆步骤:1、命令:输入C(回车)2、指定圆的圆心:输入3P(回车)3、指定圆上的第一点:单击鼠标执行键指定圆上的第一点4、指定圆上的第二点:单击鼠标执行键指定圆上的第二点5、指定圆上的第三点:单击鼠标执行键指定圆上的第三点三、弧 A半径画弧步骤:1、命令:输入A(回车)2、指定圆弧的起点:单击鼠标执行键指定圆弧的起点3、指定圆弧的第二点:单击鼠标执行键指定圆弧的第二点4、指定圆弧的端点:单击鼠标执行键指定圆弧的端点四、矩形REC步骤:1、命令:输入REC(回车)2、指定第一个角点:单击鼠标执行键指定第一个角点3、指定另一个角点:单击鼠标执行键指定另一个角点五、椭圆EL步骤:1、命令:输入EL(回车)2、指定椭圆的轴端点:单击鼠标执行键指定椭圆的轴端点3、指定轴的另一个端点:单击鼠标执行键指定轴的另一个端点4、指定另一条半轴长度: 单击鼠标执行键指定另一条半轴长度六、多边形POL内切于圆步骤:1、命令:输入POL(回车)2、输入边的数目:输入边的数目如(3、4、5、6等)(回车)3、指定正多边形的中心点:单击鼠标执行键指定正多边形的中心点4、输入选项:输入内切于圆I (回车)5、指定圆的半径: 单击鼠标执行键指定圆的半径外切于圆步骤:1、命令:输入 POL(回车)2、输入边的数目:输入边的数目如(3、4、5、6等)(回车)3、指定正多边形的中心点:单击鼠标执行键指定正多边形的中心点4、输入选项:输入外切于圆 C (回车)5、指定圆的半径: 单击鼠标执行键指定圆的半径七、多段线PL步骤:1、命令:输入PL(回车)2、指定第一点:单击鼠标执行键指定第一点3、指定下一定:单击鼠标执行键指定下一点4、单击键盘空格键(回车)注:1、多段线与直线比较多段线为整体直线为个体2、多段线可以编缉八、样条曲线SPL步骤:1、命令:输入SPL(回车)2、指定第一点:单击鼠标执行键指定第一点3、指定下一定:单击鼠标执行键指定下一点4、指定下一定:单击鼠标执行键指定下一点5、单击键盘空格键(回车)3次编辑命令一、选择对象1、单击鼠标执行键从左上角往右下角方向选择对象,必须选择对象的全部(屏幕显示选择框为实线)。

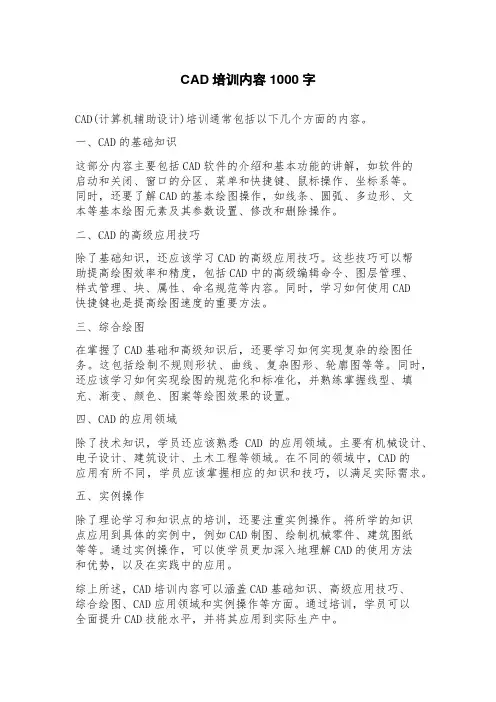

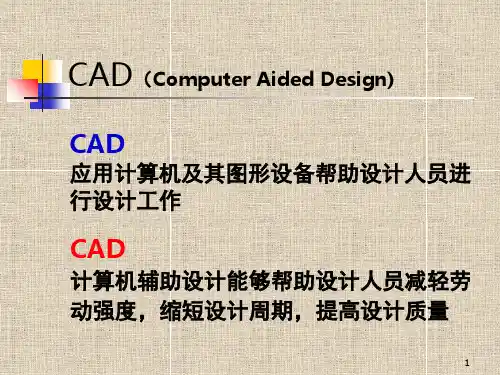

CAD培训内容1000字CAD(计算机辅助设计)培训通常包括以下几个方面的内容。
一、CAD的基础知识这部分内容主要包括CAD软件的介绍和基本功能的讲解,如软件的启动和关闭、窗口的分区、菜单和快捷键、鼠标操作、坐标系等。
同时,还要了解CAD的基本绘图操作,如线条、圆弧、多边形、文本等基本绘图元素及其参数设置、修改和删除操作。
二、CAD的高级应用技巧除了基础知识,还应该学习CAD的高级应用技巧。
这些技巧可以帮助提高绘图效率和精度,包括CAD中的高级编辑命令、图层管理、样式管理、块、属性、命名规范等内容。
同时,学习如何使用CAD快捷键也是提高绘图速度的重要方法。
三、综合绘图在掌握了CAD基础和高级知识后,还要学习如何实现复杂的绘图任务。
这包括绘制不规则形状、曲线、复杂图形、轮廓图等等。
同时,还应该学习如何实现绘图的规范化和标准化,并熟练掌握线型、填充、渐变、颜色、图案等绘图效果的设置。
四、CAD的应用领域除了技术知识,学员还应该熟悉CAD的应用领域。
主要有机械设计、电子设计、建筑设计、土木工程等领域。
在不同的领域中,CAD的应用有所不同,学员应该掌握相应的知识和技巧,以满足实际需求。
五、实例操作除了理论学习和知识点的培训,还要注重实例操作。
将所学的知识点应用到具体的实例中,例如CAD制图、绘制机械零件、建筑图纸等等。
通过实例操作,可以使学员更加深入地理解CAD的使用方法和优势,以及在实践中的应用。
综上所述,CAD培训内容可以涵盖CAD基础知识、高级应用技巧、综合绘图、CAD应用领域和实例操作等方面。
通过培训,学员可以全面提升CAD技能水平,并将其应用到实际生产中。
cad 制图培训计划一、培训目标本培训的目标是培养学员掌握CAD软件的基本操作技能,理解CAD制图的基本原理及规范,具备一定的实际制图能力,能够独立完成一般的CAD工程制图任务。
通过培训,学员将能够进行2D和3D的制图设计,并能够根据实际需求完成相应的工程设计图纸。
二、培训对象本次培训的对象为有一定绘图基础的工程技术人员、设计人员以及其他对CAD制图有兴趣的人员。
三、培训内容1. CAD软件基本操作(1)CAD软件的安装和配置(2)CAD软件的基本界面及功能介绍(3)绘图基本操作,包括绘图命令的使用、图层设置、图块的引入和编辑等2. CAD制图原理和规范(1)CAD制图的基本原理和概念(2)图纸规范和制图标准(3)尺寸标注和符号表示3. 2D制图设计(1)平面图的绘制(2)各种视图的绘制(3)剖面图的绘制4. 3D建模设计(1)基本三维对象的创建(2)三维建模的模型编辑(3)实体建模和曲面建模基础四、培训形式本次培训采用理论讲解结合实际操作的形式进行。
培训内容主要由讲师进行理论讲解,学员通过实际操作来巩固理论知识,并能在实战中逐步提高技能。
培训过程中还将进行实际案例的分析和讨论,以便学员能更直观地了解CAD制图的实际应用。
五、培训时长本次培训为期10天,每天分为理论学习和实际操作两个部分,每天学习8小时,总计80小时。
六、培训流程第一天:CAD软件基础操作第二天:CAD软件基本功能介绍第三天:绘图基本操作第四天:CAD制图原理和规范第五天:2D制图设计第六天:2D制图设计实战第七天:3D建模设计第八天:3D建模设计实战第九天:案例分析与讨论第十天:综合实战演练七、培训考核为了保证培训效果,本次培训将进行理论知识和实际操作的双重考核。
理论考核将采用闭卷考试形式,实际操作考核将通过设计制图任务的完成情况进行评定。
学员需通过理论和操作考核方可获得结业证书。
八、培训需求1. 培训场地:需要配备有电脑设备,每台电脑都已经安装了CAD软件2. 培训材料:培训教材、绘图工具及资料等3. 培训讲师:需要具备CAD软件操作和制图设计方面的专业知识和经验九、培训成本本次培训的成本包括场地租赁费用、师资费用、教材费用等。
教学内容教学方法手段时间分配单元一 AutoCAD 的基本知识任务一 AutoCAD 的基本知识一、AutoCAD基本知识1、AutoCAD 界面由标题栏、菜单栏、工具栏、状态栏、图形窗口、文本窗口等组成。
2、图形窗口是AutoCAD显示、编辑图形的区域。
如图二、文件的管理1、开始新文件使用菜单文件→打开2、打开旧文件在启动过程中选择打开图形选项;从资源管理器中打开图形文件3、存储文件 a. Save b. Save as c .QSave4、退出使用命令 EXIT;使用控制按钮X三、点的输入法坐标输入坐标的引入:世界坐标系(WCS)和用户坐标系(UCS)世界坐标系CAD默认的坐标,该坐标系是固定不变的。
用户坐标系是用户建立的,其原点可以移动、坐标轴可以旋转。
时间分配时间分配单元二基本工具的应用任务一星形的绘制、多边形绘制一、直线绘制命令:LINE菜单:Draw → Line图标:在“绘图工具栏”中方法:先画草图,后定端点。
二、修剪对象在指定剪切边界后,可连续选择被切边进行修剪。
命令:TRIM菜单:Modify → Trim图标:在“修改工具栏”中。
注:①第一步选择修剪边界。
②第二步选择修剪边界。
三、复制对象复制选中的对象。
命令:COPY菜单:Modify → Copy图标:在“修改工具栏”中。
注:①在复制时第一点是基点,第二点是位移点。
选取的对象按基点到位移点的矢量大小复制。
②复制可以是单个进行复制也可以多重复制。
例图:小结:直线、复制、修剪的应用作业:上机练习时间分配单元二基本工具的应用任务二灯笼的绘制一、绘制圆弧命令:RECTANG菜单:Draw → Donut提供三点画圆、起点圆心角度与半径画圆等过个方法,可根据需要进行选择。
图标:在“绘图工具栏”中二、绘制椭圆和椭圆弧命令:ELLIPSE菜单:Draw → Ellipse图标:在“绘图工具栏”中命令选项:1)、ARC(园弧)——选择园弧选项可以画椭园弧。
化工制图CAD技术培训简介CAD(计算机辅助设计)作为一种重要的技术手段在各行各业得到广泛应用,而在化工行业中,CAD技术的应用尤为重要。
化工制图CAD技术培训旨在通过教授CAD技术的相关知识和技能,帮助化工从业人员提高制图能力,提升工作效率。
本文将介绍化工制图CAD技术培训的重要性以及培训的内容和方法。
重要性1.提高制图效率:CAD技术能够提高制图效率,节省制图时间。
传统的手绘制图需要耗费大量的时间和精力,而CAD技术可以通过各种快捷方式和自动化功能快速完成制图任务。
2.提高制图精度:CAD技术能够以更高的精度完成制图任务。
人工手绘制图容易出现尺寸和比例的偏差,而CAD软件可以实时计算和调整图形的尺寸和比例,确保制图结果的精确和准确。
3.便于修改和更新:CAD技术可以轻松修改和更新制图文件。
在传统的手绘制图中,即使只是修改一处错误或更改一处设计要求,都需要重新绘制整个图纸,耗费大量的时间和资源。
而CAD软件可以方便地修改和更新制图文件,并且可以对不同版本进行保存和管理。
4.提高协作效率:CAD技术能够提高团队协作效率。
多人协作制图时,传统的手绘制图需要将多个人的图纸进行整合和协调,容易发生错误和矛盾。
而CAD软件可以将多人的设计图纸进行简单合并和编辑,减少错误和矛盾的发生,提高团队协作效率。
培训内容化工制图CAD技术培训的内容主要包括以下方面:1.CAD软件基础知识:介绍CAD软件的基本操作方法、界面布局以及常用工具和功能。
2.CAD绘图工具和技巧:教授使用CAD软件进行绘图的基本工具和技巧,包括直线、曲线、多边形、圆弧等的绘制方法,以及文本、尺寸标注、图块等的插入和编辑方法。
3.CAD图层管理:介绍CAD软件中图层的概念和用途,教授图层的创建、编辑、显示和隐藏等操作方法,以及不同图层之间的关联和覆盖关系。
4.CAD尺寸和标注:教授使用CAD软件进行尺寸和标注的方法和规范,包括线性尺寸、角度尺寸、圆形尺寸、表面粗糙度符号、注释文字等的标注方法。
中望CAD绘图培训教程中望CAD绘图培训教程是一套专门面向初学者和进阶学习者的CAD软件教程。
由中望软件公司推出,该教程包括多个版本,如2018版、2019版、2020版等。
其中,2019版被广泛使用,因为它具有全面的功能和易于学习的界面。
下面是关于该教程的详细介绍。
中望CAD绘图培训教程总体介绍中望CAD绘图培训教程总共有十四个单元,涵盖了CAD 制图的所有方面。
从基础认识CAD软件到高级制图技巧、3D 模型等多个方面,都有详细的培训内容。
在该教程中,学员可以通过丰富的案例,逐步提升自己的绘图技能。
该教程结构清晰,易于理解。
教程中提供了丰富的图形和案例作为参考,让学员能够更好的理解CAD绘图技巧。
此外,该教程还提供了练习平台,让学员可以在实际操作中学习和练习,逐步提升自己的绘图能力。
中望CAD绘图培训教程具有广泛的适用范围。
无论是在工程图中,建筑设计中,还是在产品设计中,都能使用该软件制作出精美的图表。
此外,学员还可以在职场中更好的应用自己的绘图技巧,提高工作效率和竞争力。
教程的主要收益1.深入学习CAD软件的基本知识,包括画布设置、图层控制、编辑命令和对象属性等。
2.掌握CAD工具的使用方法,包括线条、文字、图形、标注和符号等。
3.理解CAD绘图中的技巧和技巧,包括块、Xref、偏移、阵列和3D建模等。
4.通过实际的练习和案例,掌握更多的CAD绘图技巧和方法。
5.学会如何在职场中更好地运用自己的CAD绘图技能,以提高工作效率和竞争力。
教程的主要特点1. 适合初学者和进阶学习者:中望CAD绘图培训教程提供了适合初学者和进阶学习者学习的内容,无论是在基础知识方面,还是在高级技巧方面都有充分的内容供学习。
2. 实用性强:教程中的案例和练习让学员直接接触到职业生活中的实际问题,能够更好地运用自己的绘图技能。
3. 与职场密切相关:中望CAD绘图培训教程的内容从实用性角度出发,贴近职场实际需要,提高了学员在工作中的应用能力。
