按钮和行程开关结构、工作原理、选型、使用与维护检修方法（一）、概述：1、主令电器用于在控制电路中以开关接点的通断形式来发布控制命令，使控制电路执行对应的控制任务。

2、主令电器应用广泛，种类繁多，常见的有按钮、行程开关、接近开关、万能转换开关、主令控制器、选择开关、足踏开关等。

（二）、按钮：1、按钮的结构、种类及常用型号：1.1按钮是一种最常用的的主令电器，其结构简单，控制方便。

1.2按钮由按钮帽、复位弹簧、桥式触点和外壳等组成，其结构示意图及图形符号如图1-20所示。

1.3触点采用桥式触点，额定电流在5A以下。

1.4触点又分常开触点（动断触点）和常闭触点（动合触点）两种。

1.5按钮从外形和操作方式上可以分为平钮和急停按钮，急停按钮也叫蘑菇头按钮，如图1-20（c）所示，除此之外还有钥匙钮、旋钮、拉式钮、万向操纵杆式、带灯式等多种类型。

1.6从按钮的触点动作方式可以分为直动式和微动式两种，图1-20中所示的按钮均为直动式，其触点动作速度和手按下的速度有关。

图1-20按钮结构示意图及图形符号。

1.7微动式按钮的触点动作变换速度快，和手按下的速度无关，其动作原理如图1-21所示。

1.8动触点由变形簧片组成，当弯形簧片受压向下运动低于平形簧片时，弯形簧片迅速变形，将平形簧片触点弹向上方，实现触点瞬间动作。

1.9小型微动式按钮也叫微动开关，微动开关还可以用于各种继电器和限位开关中，如时间继电器、压力继电器和限位开关等。

图1-21微动式按钮动作原理图。

1.10按钮一般为复位式，也有自锁式按钮，最常用的按钮为复位式平按钮，如图1-20（a）所示，其按钮与外壳平齐，可防止异物误碰。

2、按钮的颜色：2.1红色按钮用于“停止”、“断电”或“事故”。

2.2绿色按钮优先用于“起动”或“通电”，但也允许选用黑、白或灰色按钮。

2.3单钮双用的“起动”与“停止”或“通电”与“断电”，即交替按压后改变功能的，不能用红色按钮，也不能用绿色按钮，而应用黑、白或灰色按钮。

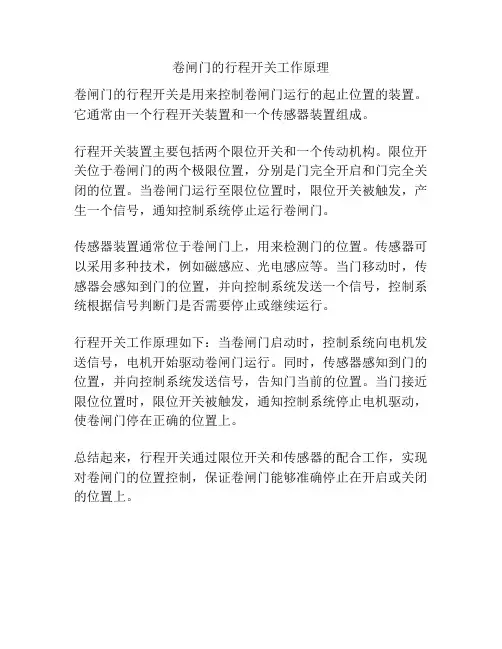

卷闸门的行程开关工作原理
卷闸门的行程开关是用来控制卷闸门运行的起止位置的装置。

它通常由一个行程开关装置和一个传感器装置组成。

行程开关装置主要包括两个限位开关和一个传动机构。

限位开关位于卷闸门的两个极限位置，分别是门完全开启和门完全关闭的位置。

当卷闸门运行至限位位置时，限位开关被触发，产生一个信号，通知控制系统停止运行卷闸门。

传感器装置通常位于卷闸门上，用来检测门的位置。

传感器可以采用多种技术，例如磁感应、光电感应等。

当门移动时，传感器会感知到门的位置，并向控制系统发送一个信号，控制系统根据信号判断门是否需要停止或继续运行。

行程开关工作原理如下：当卷闸门启动时，控制系统向电机发送信号，电机开始驱动卷闸门运行。

同时，传感器感知到门的位置，并向控制系统发送信号，告知门当前的位置。

当门接近限位位置时，限位开关被触发，通知控制系统停止电机驱动，使卷闸门停在正确的位置上。

总结起来，行程开关通过限位开关和传感器的配合工作，实现对卷闸门的位置控制，保证卷闸门能够准确停止在开启或关闭的位置上。

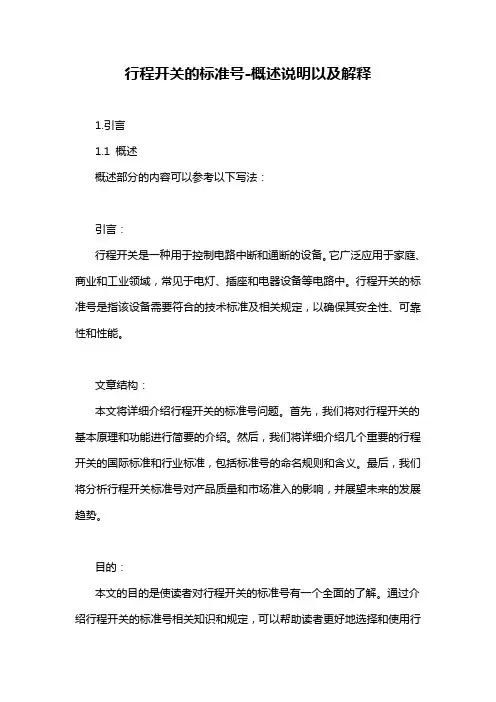

行程开关的标准号-概述说明以及解释1.引言1.1 概述概述部分的内容可以参考以下写法：引言：行程开关是一种用于控制电路中断和通断的设备。

它广泛应用于家庭、商业和工业领域，常见于电灯、插座和电器设备等电路中。

行程开关的标准号是指该设备需要符合的技术标准及相关规定，以确保其安全性、可靠性和性能。

文章结构：本文将详细介绍行程开关的标准号问题。

首先，我们将对行程开关的基本原理和功能进行简要的介绍。

然后，我们将详细介绍几个重要的行程开关的国际标准和行业标准，包括标准号的命名规则和含义。

最后，我们将分析行程开关标准号对产品质量和市场准入的影响，并展望未来的发展趋势。

目的：本文的目的是使读者对行程开关的标准号有一个全面的了解。

通过介绍行程开关的标准号相关知识和规定，可以帮助读者更好地选择和使用行程开关产品，确保其符合相关的安全标准和性能要求。

同时，本文也将为行程开关制造商和行业技术人员提供有关标准号的参考，以便更好地满足市场需求，提高产品竞争力。

文章结构部分的内容可以如下所示：1.2 文章结构文章将按照以下方式进行组织和展开：引言部分会先概述行程开关的背景和重要性，介绍行程开关所解决的问题和应用领域。

接着会详细介绍本文的结构和内容安排。

正文部分分为两个主要要点，分别是第一个要点和第二个要点。

第一个要点将详细探讨行程开关的标准化过程，包括标准的制定和发布流程，标准号的命名规则等。

同时，还会介绍具体的行业标准和国际标准，以及它们在行程开关设计和制造中的应用。

第二个要点将重点讲解行程开关的技术规范和性能标准。

文章将介绍常见的行程开关技术参数，如额定电流、额定电压、绝缘电阻等，并解释它们的意义和影响。

此外，还将介绍行程开关的可靠性和寿命测试标准，为读者提供了解行程开关质量和可靠性的依据。

结论部分将对正文中所探讨的内容进行总结，并强调行程开关标准号对于行业发展和产品质量提升的重要性。

同时，还会展望行程开关标准化工作的未来发展方向，并提出对于行业相关方面的建议和展望。

十字型行程限位开关内部结构
十字型行程限位开关的内部结构通常包括以下部分：
1. 基座：这是限位开关的主体结构，通常由金属或塑料等材料加工而成。

2. 触头：位于基座顶端，用于与限位杆接触以输出开关信号。

3. 限位杆：也称作“板”，可以旋转或者转动来实现位置的检测。

具体形状可以有方形和圆形等多种形式。

4. 弹簧：在限位杆上方，起到固定限位杆位置的作用，保证触头与限位杆有接触，可以实现机械传动。

此外，十字型行程限位开关还可以包括塑料绝缘壳体、旋转活动体、铝杆、螺钉等组成部分。

这些组成部分共同协作，使限位开关能够根据特定的位置需求进行工作。

课题四主令电器任务目标：一、能正确认识、选择、安装和使用按钮、行程开关、万能转换开关、主令控制器等。

二、熟悉主令电器的功能、基本结构、工作原理以及型号和含义。

三、掌握主令电器的图形符号和文字符号。

任务准备（知识储备）1、主令电器的作用主要用作接通或断开控制电路，以发出指令或作程序控制。

主要用在冰箱、洗衣机、铣床等控制电路。

2、常用的主令电器类型常用的有按钮、行程开关、万能转换开关和主令控制器等。

任务进行：一、按钮1、按钮的功能按钮是一种具有用人体某一部分（一般为手指或手掌）所施加力而操作、并具有储能（弹簧）复位的一种控制开关。

按钮的触头允许通过的电流较小，一般不超过5A，因此一般情况下它不直接控制主电路的通断，而是在控制电路中发出指令或信号去控制接触器、继电器等电器，再由它们去控制主电路的通断、功能转换或电气联锁。

2、按钮的型号及含义3、按钮的外形及结构（1）部分常见按钮的外形如图所示。

（2）结构由按钮帽、复位弹簧、桥式动触头、静触头、支柱连杆及外壳等部分组成，如图所示。

（3）工作原理按钮按静态（不受外力作用）时触头的分合状态，可分为常开按钮（启动按钮）、常闭按钮（停止按钮）和复合按钮（常开、常闭组合为一体的按钮）。

常开按钮：未按下时，触头是断开的；按下时触头闭合；当松开后，按钮自动复位。

常闭按钮：与常开按钮相反，未按下时，触头是闭合的；按下时触头断开；当松开后，按钮自动复位。

复合按钮：将常开和常闭按钮组合为一体。

按下复合按钮时，其常闭触头先断开，然后常开触头再闭合；而松开时，常开触头先断开，然后常闭触头再闭合。

（4）常用型号目前在生产机械中常用的按钮有LA18、LA19和LA20等系列。

为了便于操作人员识别，避免发生误操作，生产中用不同的颜色和符号标志来区分按钮的功能及作用。

按钮颜色的含义见表P34。

4、按钮的选择（1）根据使用场合和具体用途选择按钮的种类。

（2）根据工作状态指示和工作情况要求，选择按钮或指示灯的颜色（3）根据控制回路的需要选择按钮的数量。

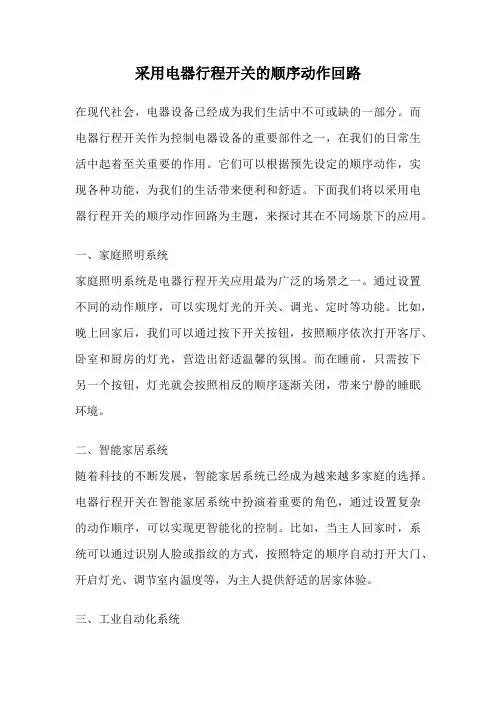

采用电器行程开关的顺序动作回路在现代社会，电器设备已经成为我们生活中不可或缺的一部分。

而电器行程开关作为控制电器设备的重要部件之一，在我们的日常生活中起着至关重要的作用。

它们可以根据预先设定的顺序动作，实现各种功能，为我们的生活带来便利和舒适。

下面我们将以采用电器行程开关的顺序动作回路为主题，来探讨其在不同场景下的应用。

一、家庭照明系统家庭照明系统是电器行程开关应用最为广泛的场景之一。

通过设置不同的动作顺序，可以实现灯光的开关、调光、定时等功能。

比如，晚上回家后，我们可以通过按下开关按钮，按照顺序依次打开客厅、卧室和厨房的灯光，营造出舒适温馨的氛围。

而在睡前，只需按下另一个按钮，灯光就会按照相反的顺序逐渐关闭，带来宁静的睡眠环境。

二、智能家居系统随着科技的不断发展，智能家居系统已经成为越来越多家庭的选择。

电器行程开关在智能家居系统中扮演着重要的角色，通过设置复杂的动作顺序，可以实现更智能化的控制。

比如，当主人回家时，系统可以通过识别人脸或指纹的方式，按照特定的顺序自动打开大门、开启灯光、调节室内温度等，为主人提供舒适的居家体验。

三、工业自动化系统除了家庭和商业场所，电器行程开关在工业领域也有着广泛的应用。

在自动化生产线上，通过设置精确的动作顺序，可以实现设备的自动控制和监测。

例如，在汽车生产线上，通过电器行程开关的顺序动作回路，可以实现车身焊接、喷漆、组装等多个工序的自动化操作，提高生产效率和产品质量。

四、安防监控系统在安防监控领域，电器行程开关也扮演着重要的角色。

通过设置不同的动作顺序，可以实现监控摄像头、报警器、门禁系统等设备的联动。

比如，在发生入侵事件时，系统可以按照预设的顺序自动启动各项安防设备，并向相关人员发送警报信息，及时采取应对措施，保障人员和财产的安全。

总的来说，电器行程开关的顺序动作回路在各个领域都发挥着重要作用，为我们的生活和工作带来了诸多便利。

通过合理设置动作顺序，可以实现各种功能的智能化控制，提高效率、节约能源、增强安全性。

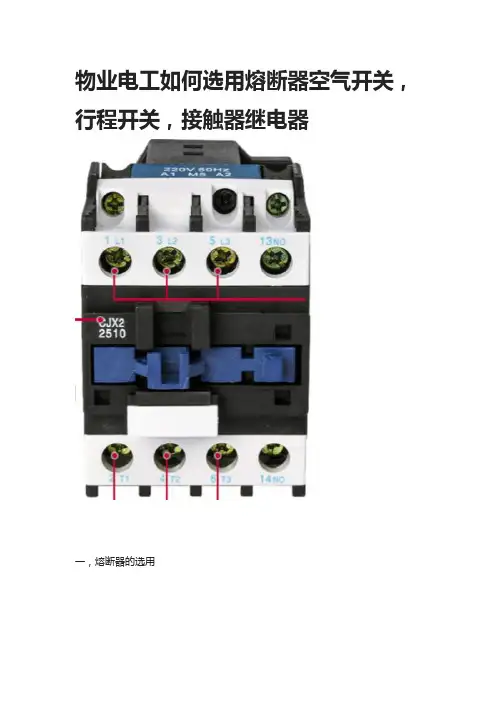

物业电工如何选用熔断器空气开关，行程开关，接触器继电器一，熔断器的选用1，正确选用熔断器(熔断器和它的熔体)才能起到保护作用。

一般情况下应先选择熔体的规格，再根据熔体的规格来确定熔断器的规格。

A，熔体额定电流的选用对负载电流比较平衡，没有冲击电流的短路保护，熔体额定电流等于或稍大于负载工作电流。

用于单台电动机短路保护时，熔体额定电流=(1.5_2.5)X电动机额定电流用于多台电动机短路保护时，熔体额定电流=(1.5_2.5)X额定功率最大的一台电动机额定电流加其余电动机额定电流总和其中系数大小的选用原则为，电动机功率越大，系数选取值越大。

相同功率时，起动电流越大，系数选的越大。

B，熔断器选用熔断器的额定电压不得小于线路的工作电压。

熔断器的额定电流不得小于所装熔体的额定电流。

3，熔断器安装A，瓷插式熔断器应垂直安装。

螺旋式熔断器的电源进线应接在底座中心端的接线端子上，用电设备应接在螺旋壳的接线端子上。

B，熔断器安装时应做到下一级熔体比上一级小，各级熔体相互配合。

C，严禁在三相四线制电路的中性线上安装熔断器，而在单相二线制的中性线上要安装熔断器。

二，开关的选用1，选用原则A，开关的额定工作电压大于等于线路额定电压B，开关的额定电流大于等于线路负载电流C，有热脱扣装置的开关，其热脱扣器整定电流应当与所控制负载额定电流一致。

D，有电磁脱扣器装置的开关，其电磁脱扣器瞬时脱扣整定电流应不小于负载电路正常工作峰值电流E，有欠电压脱扣器装置的开关，其欠电压脱扣器额定电压就不小于线路额定电压。

2，自动空气开关自动空气开关又称自动空气断路器，是低压配电网络和电力拖动系统中一种非常重要的电器。

它具有操作安全，使用方便，工作可靠，安装简单，动作值可调，分断能力较高，具有多种保护功能，动作后不需要更换元件等优点。

(1)，自动空气开关的分类•A，按级数分，分单极，双极，三极B，按保护形式分，电磁脱扣器式，热脱扣器式，复式脱扣器式，和无脱扣器式C，按分断时间分，一般式快速式(先于脱扣机构动作，脱扣时间在0.02s以内)。
