第八章_开环聚合解析

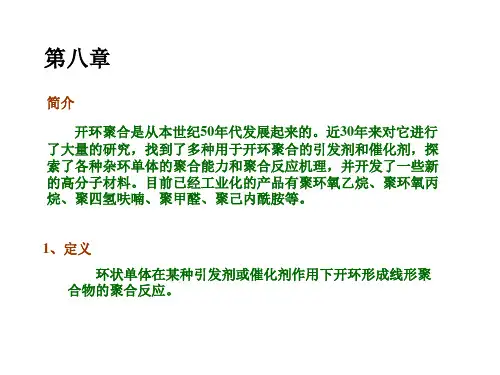

第八章 开环聚合8.1 概述高分子化学中，以环状单体通过开环聚合来合成聚合物，同样具有重要的地位。

在这种聚合过程中，增长链通过不断地打开环状结构，形成高聚物：以环醚为例，环氧乙烷经开环聚合反应，得到一种聚醚，即聚氧化乙烯。

这在工业上已得到应用。

能够进行开环聚合的单体很多，如环状烯烃，以及内酯、内酰胺、环醚、环硅氧烷等环内含有一个或多个杂原子的杂环化合物。

开环聚合既具有某些加成聚合的特征，也具有缩合聚合的特征。

由开环聚合得到的聚合物，重复单元与环状单体开裂时的结构相同，这与加成聚合相似；而聚合物主链中往往含有醚键、酯键、酰胺键等，与缩聚反应得到的聚合物常具有相同的结构，只是无小分子放出。

开环聚合与缩聚反应相比，还具有聚合条件温和、能够自动保持官能团等物质的量等特点，因此开环聚合所得聚合物的平均分子质量，通常要比缩聚物高得多。

有些单体如乳酸，采用缩聚反应无法得到高分子质量的聚合物；而采用乳交酯的开环聚合，就能够获得高分子质量的聚乳酸。

但是，与缩聚反应相比，开环聚合可供选择的单体较少，例如二元酸与二元醇能够通过缩聚获得聚酯；而开环聚合，只有相当于α,ω-羟基酸的环内酯可供选择。

聚酰胺的情况也是如此。

另外，有些环状单体合成困难，因此由开环聚合所得到的聚合物品种受到限制。

开环聚合就机理而言，有些属于逐步聚合，有些属于连锁聚合。

8.1.1 聚合范围及单体可聚性如前所述，环醚、环酯、环酰胺、环硅氧烷等能够进行开环聚合。

此外，环胺、环硫化物、环烯烃、以及N-羧基-α-氨基酸酐等同样也能进行开环聚合。

环状单体能否转变为聚合物，取决于聚合过程中自由能的变化情况，与环状单体和线形聚合物的相对稳定性有关。

Dainton 以环烷烃作为环状单体的母体，研究了环大小与聚合能力的关系。

表6-1列出了环烷烃在假想开环聚合时的自由能变化ΔG lc 0、焓变ΔH lc 0、及熵变ΔS lc 0。

R X [ R X ]n n [ CH 2 CH 2 O ]n n H 2C CH 2O聚合过程中，液态的环烷烃（l ）转变为无定型的聚合物（c ）。

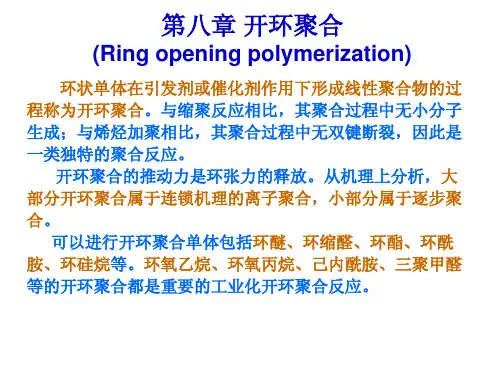

第八章开环聚合(Ring opening polymerization)开环聚合:环状单体开环相互连接形成线型聚合物的过程。

与缩聚相比，大部分开环聚合属于杂链高分子，与缩聚物相似；与烯类加聚相比，开环聚合并无π键断裂，无副产物产生。

大部分开环聚合属于连锁离子聚合机理。

8.1 开环聚合热力学分析•环状单体能否开环聚合，及其聚合能力的大小，取决于热力学及动力学因素。

•从热力学角度分析，取决于过程的自由能变化ΔG，它与焓变ΔH及熵变ΔS值有关ΔG＝ΔH－TΔS(1)ΔH的大小则与环的张力相关。

环张力与环的大小，环中杂原子的种类和数目，以及碳原子与杂原子间键的强度等有关。

¾三元、四元环烷烃的键角偏离正常键角很大，环张力主要由角张力引起，环张力大而不稳定。

¾五元和七元环因邻近氢原子的相斥，引起一定的扭转应力，而带有一些构象张力。

¾八元以上的环有跨环张力，是由环内氢或其他基团处于拥挤状态所造成的斥力引起的。

¾十一元以上的环，跨环张力消失。

•对三、四元环，虽然ΔS不利于聚合物生成，但ΔH 的绝对值大，足以抵偿ΔS 值的不利影响，因此ΔH 是决定ΔG 值的主要因素。

•对五、六元环来说，环张力小，且ΔS对反应也不很有利，所以ΔG常为正值，难以开环聚合。

•对更大的环，ΔS与ΔH的贡献相近。

因为ΔH 与ΔS 均为负值，当温度不高时，ΔG 将为负值，热力学理论上可以聚合。

•实际上较少用到九元以上的环状单体。

环烷烃在热力学上容易开环聚合的程度为3、4>8>7、5。

8.2阴离子开环聚合反应环醚是Lewis碱，一般只能进行阳离子开环聚合。

但环氧化物由于其三元环张力大，能进行阴离子开环聚合。

引发剂包括金属氢氧化物、金属烷氧化合物、金属氧化物、烷基金属化合物以及电子转移阴离子引发剂等。

以环氧乙烷为例，其阴离子开环聚合过程可示意如下：链引发反应：醇的影响一些金属烷氧化物和氢氧化物引发的聚合反应体系中，常加入适量的醇：¾溶解引发剂，形成均相聚合体系；¾促进增长链阴离子与抗衡阳离子的离解，增加自由离子浓度，加快聚合反应速度。
