2015高中物理磁场经典计算题-(一)含详解

专题:磁场计算题（附答案详解）1、如图所示，从离子源产生的甲、乙两种离子，由静止经加速电压U加速后在纸面内水平向右运动，自M点垂直于磁场边界射入匀强磁场，磁场方向垂直于纸面向里，磁场左边界竖直．已知甲种离子射入磁场的速度大小为v1，并在磁场边界的N点射出；乙种离子在MN的中点射出；MN长为l.不计重力影响和离子间的相互作用．求：(1)磁场的磁感应强度大小；(2)甲、乙两种离子的比荷之比．2、如图所示，在y>0的区域存在方向沿y轴负方向的匀强电场，场强大小为E；在y<0的区域存在方向垂直于xOy平面向外的匀强磁场．一个氕核11H和一个氘21H先后从y轴上y＝h点以相同的动能射出，速度方向沿x轴正方向．已知11H进入磁场时，速度方向与x轴正方向的夹角为60°，并从坐标原点O处第一次射出磁场.11H的质量为m，电荷量为q.不计重力．求：(1)11H第一次进入磁场的位置到原点O的距离；(2)磁场的磁感应强大小；(3)21H第一次离开磁场的位置到原点O的距离．3、一足够长的条状区域内存在匀强电场和匀强磁场，其在xOy平面内的截面如图所示：中间是磁场区域，其边界与y轴垂直，宽度为l，磁感应强度的大小为B，方向垂直于xOy平面；磁场的上、下两侧为电场区域，宽度均为l′，电场强度的大小均为E，方向均沿x轴正方向；M、N为条状区域边界上的两点，它们的连线与y轴平行．一带正电的粒子以某一速度从M点沿y轴正方向射入电场，经过一段时间后恰好以从M点入射的速度从N点沿y轴正方向射出．不计重力．(1)定性画出该粒子在电磁场中运动的轨迹；(2)求该粒子从M点入射时速度的大小；(3)若该粒子进入磁场时的速度方向恰好与x轴正方向的夹角为π6，求该粒子的比荷及其从M点运动到N点的时间．4、如图所示，竖直放置的平行金属板板间电压为U，质量为m、电荷量为＋q的带电粒子在靠近左板的P点，由静止开始经电场加速，从小孔Q射出，从a点进入磁场区域，abde是边长为2L的正方形区域，ab边与竖直方向夹角为45°，cf与ab平行且将正方形区域等分成两部分，abcf中有方向垂直纸面向外的匀强磁场B1，defc中有方向垂直纸面向里的匀强磁场B2，粒子进入磁场B1后又从cf 上的M点垂直cf射入磁场B2中(图中M点未画出)，不计粒子重力，求：(1)粒子从小孔Q射出时的速度；(2)磁感应强度B1的大小；(3)磁感应强度B2的取值在什么范围内，粒子能从边界cd间射出．5、如图所示，在真空中xOy平面的第一象限内，分布有沿x轴负方向的匀强电场，场强E＝4×104 N/C，第二、三象限内分布有垂直于纸面向里且磁感应强度为B2的匀强磁场，第四象限内分布有垂直纸面向里且磁感应强度为B1＝0.2 T的匀强磁场．在x轴上有一个垂直于y轴的平板OM，平板上开有一个小孔P，在y轴负方向上距O点为 3 cm的粒子源S可以向第四象限平面内各个方向发射α粒子，且OS＞OP.设发射的α粒子速度大小v均为2×105 m/s，除了垂直于x轴通过P点的α粒子可以进入电场，其余打到平板上的α粒子均被吸收．已知α粒子的比荷为qm＝5×107 C/kg，重力不计，试问：(1)P点距O点的距离；(2)α粒子经过P点第一次进入电场，运动后到达y轴的位置与O点的距离；(3)要使离开电场的α粒子能回到粒子源S处，磁感应强度B2应为多大？6、如图25所示，在xOy平面的0≤x≤23a范围内有沿y轴正方向的匀强电场，在x＞23a范围内某矩形区域内有一个垂直于xOy平面向里的匀强磁场，磁感应强度大小为B.一质量为m、电荷量为＋q的粒子从坐标原点O以速度v0沿x轴正方向射入电场，从M点离开电场，M点坐标为(23a，a)．再经时间t＝3mqB进入匀强磁场，又从M点正上方的N点沿x轴负方向再次进入匀强电场．不计粒子重力，已知sin 15°＝6－24，cos 15°＝6＋24.求：(1)匀强电场的电场强度；(2)N点的纵坐标；(3)矩形匀强磁场的最小面积．7、如图甲所示，竖直挡板MN左侧空间有方向竖直向上的匀强电场和垂直纸面的匀强磁场，电场和磁场的范围足够大，电场强度E＝40 N/C，磁感应强度B随时间t变化的关系图象如图乙所示，选定磁场垂直于纸面向里为正方向．t＝0时刻，一质量m＝8×10－4 kg、电荷量q＝＋2×10－4 C的微粒在O点具有竖直向下的速度v＝0.12 m/s，O′是挡板MN上一点，直线OO′与挡板MN垂直，g取10m/s2.求：(1)微粒再次经过直线OO′时与O点的距离；(2)微粒在运动过程中离开直线OO′的最大高度．(3)水平移动挡板，使微粒能垂直射到挡板上，挡板与O点间的距离应满足的条件．8、如图所示，在竖直平面内，水平x轴的上方和下方分别存在方向垂直纸面向外和方向垂直纸面向里的匀强磁场，其中x轴上方的匀强磁场磁感应强度大小为B1，并且在第一象限和第二象限有方向相反、强弱相同的平行于x轴的匀强电场，电场强度大小为E1，已知一质量为m的带电小球从y轴上的A(0，L)位置斜向下与y轴负半轴成60°角射入第一象限，恰能做匀速直线运动。

高三物理第一轮专题复习——电磁场在以坐标原点O为圆心、半径为r的圆形区域内，存在磁感应强度大小为B、方向垂直于纸面向里的匀强磁场，如图所示。

一个不计重力的带电粒子从磁场边界与x轴的交点A处以速度v沿－x方向射入磁场，恰好从磁场边界与y轴的交点C处沿＋y方向飞出。

（1）请判断该粒子带何种电荷，并求出其比荷q/m；（2）若磁场的方向和所在空间范围不变，而磁感应强度的大小变为B’，该粒子仍从A处以相同的速度射入磁场，但飞出磁场时的速度方向相对于入射方向改变了60°角，求磁感应强度B’多大？此次粒子在磁场中运动所用时间t是多少？电子自静止开始经M、N板间（两板间的电压A点垂直于磁场边界射入宽度为d的匀强磁场中，电子离开磁场时的位置P偏离入射方向的距离为L，如图所示．求匀强磁场的磁感应强度．（已知电子的质量为m，电量为e）高考）如图所示，abcd为一正方形区域，正离子束从a点沿ad方向以=80m/s 的初速度射入，若在该区域中加上一个沿ab方向的匀强电场，电场强度为E，则离子束刚好从c点射出；若撒去电场，在该区域中加上一个垂直于abcd平面的匀强磁砀，磁感应强度为B，则离子束刚好从bc的中点e射出，忽略离子束中离子间的相互作用，不计离子的重力，试判断和计算：（1）所加磁场的方向如何？（2）E与B的比值BE/为多少？制D 型金属扁盒组成，两个D 形盒正中间开有一条窄缝。

两个D 型盒处在匀强磁场中并接有高频交变电压。

图乙为俯视图，在D 型盒上半面中心S 处有一正离子源，它发出的正离子，经狭缝电压加速后，进入D 型盒中。

在磁场力的作用下运动半周，再经狭缝电压加速。

如此周而复始，最后到达D 型盒的边缘，获得最大速度，由导出装置导出。

已知正离子的电荷量为q ，质量为m ，加速时电极间电压大小为U ，磁场的磁感应强度为B ，D 型盒的半径为R 。

每次加速的时间很短，可以忽略不计。

正离子从离子源出发时的初速度为零。

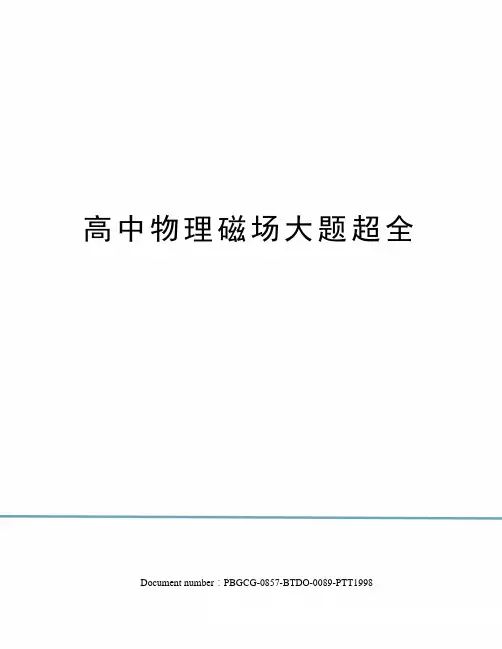

高中物理磁场大题超全 Document number：PBGCG-0857-BTDO-0089-PTT1998高中物理磁场大题一．解答题（共30小题）1．如图甲所示，建立Oxy坐标系，两平行极板P、Q垂直于y轴且关于x轴对称，极板长度和板间距均为l，第一四象限有磁场，方向垂直于Oxy平面向里．位于极板左侧的粒子源沿x轴间右连续发射质量为m、电量为+q、速度相同、重力不计的带电粒子在0～3t0时间内两板间加上如图乙所示的电压（不考虑极边缘的影响）．已知t=0时刻进入两板间的带电粒子恰好在t0时刻经极板边缘射入磁场．上述m、q、l、t0、B为已知量．（不考虑粒子间相互影响及返回板间的情况）（1）求电压U0的大小．（2）求t0时进入两板间的带电粒子在磁场中做圆周运动的半径．（3）何时射入两板间的带电粒子在磁场中的运动时间最短求此最短时间．2．如图所示，在xOy平面内，0＜x＜2L的区域内有一方向竖直向上的匀强电场，2L＜x＜3L的区域内有一方向竖直向下的匀强电场，两电场强度大小相等．x＞3L的区域内有一方向垂直于xOy平面向外的匀强磁场．某时刻，一带正电的粒子从坐标原点以沿x轴正方向的初速度v0进入电场；之后的另一时刻，一带负电粒子以同样的初速度从坐标原点进入电场．正、负粒子从电场进入磁场时速度方向与电场和磁场边界的夹角分别为60°和30°，两粒子在磁场中分别运动半周后在某点相遇．已经两粒子的重力以及两粒子之间的相互作用都可忽略不计，两粒子带电量大小相等．求：（1）正、负粒子的质量之比m1：m2；（2）两粒子相遇的位置P点的坐标；（3）两粒子先后进入电场的时间差．3．如图所示，相距为R的两块平行金属板M、N正对着放置，s1、s2分别为M、N板上的小孔，s1、s2、O三点共线，它们的连线垂直M、N，且s2O=R．以O为圆心、R为半径的圆形区域内存在磁感应强度为B、方向垂直纸面向外的匀强磁场．D为收集板，板上各点到O点的距离以及板两端点的距离都为2R，板两端点的连线垂直M、N板．质量为m、带电量为+q的粒子，经s1进入M、N间的电场后，通过s2进入磁场．粒子在s1处的速度和粒子所受的重力均不计．（1）当M、N间的电压为U时，求粒子进入磁场时速度的大小υ；（2）若粒子恰好打在收集板D的中点上，求M、N间的电压值U0；（3）当M、N间的电压不同时，粒子从s1到打在D上经历的时间t会不同，求t的最小值．4．如图所示，直角坐标系xoy位于竖直平面内，在?m≤x≤0的区域内有磁感应强度大小B=×10﹣4T、方向垂直于纸面向里的条形匀强磁场，其左边界与x 轴交于P点；在x＞0的区域内有电场强度大小E=4N/C、方向沿y轴正方向的条形匀强电场，其宽度d=2m．一质量m=×10﹣27kg、电荷量q=﹣×10?19C的带电粒子从P点以速度v=4×104m/s，沿与x轴正方向成α=60°角射入磁场，经电场偏转最终通过x轴上的Q点（图中未标出），不计粒子重力．求：（1）带电粒子在磁场中运动时间；（2）当电场左边界与y轴重合时Q点的横坐标；（3）若只改变上述电场强度的大小，要求带电粒子仍能通过Q点，讨论此电场左边界的横坐标x′与电场强度的大小E′的函数关系．5．如图所示，两平行金属板AB中间有互相垂直的匀强电场和匀强磁场．A板带正电荷，B板带等量负电荷，电场强度为E；磁场方向垂直纸面向里，磁感应强度为B1．平行金属板右侧有一挡板M，中间有小孔O′，OO′是平行于两金属板的中心线．挡板右侧有垂直纸面向外的匀强磁场，磁场应强度为B2．CD 为磁场B2边界上的一绝缘板，它与M板的夹角θ=45°，O′C=a，现有大量质量均为m，含有各种不同电荷量、不同速度的带电粒子（不计重力），自O点沿OO′方向进入电磁场区域，其中有些粒子沿直线OO′方向运动，并进入匀强磁场B2中，求：（1）进入匀强磁场B2的带电粒子的速度；（2）能击中绝缘板CD的粒子中，所带电荷量的最大值；（3）绝缘板CD上被带电粒子击中区域的长度．6．在平面直角坐标系xoy中，第I象限存在沿y轴负方向的匀强电场，第IV 象限存在垂直于坐标平面向外的匀强磁场，磁感应强度为B．一质量为m，电荷量为q的带正电的粒子从y轴正半轴上的M点以速度v0垂直于y轴射入电场，经x轴上的N点与x轴正方向成45°角射入磁场，最后从y轴负半轴上的P 点垂直于y轴射出磁场，如图所示．不计粒子重力，求：（1）M、N两点间的电势差U MN；（2）粒子在磁场中运动的轨道半径r；（3）粒子从M点运动到P点的总时间t．7．如图所示的平行板器件中，存在相互垂直的匀强磁场和匀强电场，磁场的磁感应强度B1=，方向垂直纸面向里，电场强度E=×105V/m，PQ为板间中线．紧靠平行板右侧边缘xOy坐标系的第一象限内，有垂直纸面向外的匀强磁场，磁感应强度B2=，磁场边界AO和y轴的夹角∠AOy=45°．一束带电量q=×10﹣19C 的正离子从P点射入平行板间，沿中线PQ做直线运动，穿出平行板后从y轴上坐标为（0，）的Q点垂直y轴射入磁场区，离子通过x轴时的速度方向与x 轴正方向夹角在45°～90°之间．则：（1）离子运动的速度为多大（2）离子的质量应在什么范围内（3）现只改变AOy区域内磁场的磁感应强度大小，使离子都不能打到x轴上，磁感应强度大小B2应满足什么条件8．如图所示，在空间中存在垂直纸面向里的匀强磁场，其竖直边界AB、CD 的宽度为d，在边界AB左侧是竖直向下、场强为E的匀强电场．现有质量为m、带电量为+q的粒子（不计重力）从P点以大小为v0的水平初速度射入电场，随后与边界AB成45°射入磁场．若粒子能垂直CD边界飞出磁场，穿过小孔进入如图所示两竖直平行金属板间的匀强电场中减速至零且不碰到正极板．（1）请画出粒子上述过程中的运动轨迹，并求出粒子进入磁场时的速度大小v；（2）求匀强磁场的磁感应强度B；（3）求金属板间的电压U的最小值．9．如图甲，真空中竖直放置两块相距为d的平行金属板P、Q，两板间加上如图乙最大值为U0的周期性变化的电压，在Q板右侧某个区域内存在磁感应强度大小为B、方向垂直于纸面向里的有界匀强磁场．在紧靠P板处有一粒子源A，自t=0开始连续释放初速不计的粒子，经一段时间从Q板小孔O射入磁场，然后射出磁场，射出时所有粒子的速度方向均竖直向上．已知电场变化周期T=，粒子质量为m，电荷量为+q，不计粒子重力及相互间的作用力．求：（1）t=0时刻释放的粒子在P、Q间运动的时间；（2）粒子射入磁场时的最大速率和最小速率；（3）有界磁场区域的最小面积．10．“太空粒子探测器”是由加速、偏转和收集三部分组成，其原理可简化如下：如图1所示，辐射状的加速电场区域边界为两个同心平行半圆弧面，圆心为O，外圆弧面AB的半径为L，电势为φ1，内圆弧面CD的半径为，电势为φ2．足够长的收集板MN平行边界ACDB，O到MN板的距离OP=L．假设太空中漂浮着质量为m，电量为q的带正电粒子，它们能均匀地吸附到AB圆弧面上，并被加速电场从静止开始加速，不计粒子间的相互作用和其它星球对粒子引力的影响．（1）求粒子到达O点时速度的大小；（2）如图2所示，在边界ACDB和收集板MN之间加一个半圆形匀强磁场，圆心为O，半径为L，方向垂直纸面向内，则发现从AB圆弧面收集到的粒子经O点进入磁场后有能打到MN板上（不考虑过边界ACDB的粒子再次返回），求所加磁感应强度的大小；（3）同上问，从AB圆弧面收集到的粒子经O点进入磁场后均不能到达收集板MN，求磁感应强度所满足的条件．试写出定量反映收集板MN上的收集效率η与磁感应强度B的关系的相关式子．11．如图，静止于A处的离子，经电压为U的加速电场加速后沿图中圆弧虚线通过静电分析器，从P点垂直CN进入矩形区域的有界匀强电场，电场方向水平向左．静电分析器通道内有均匀辐向分布的电场，已知圆弧所在处场强为E0，方向如图所示；离子质量为m、电荷量为q；=2d、=3d，离子重力不计．（1）求圆弧虚线对应的半径R的大小；（2）若离子恰好能打在NQ的中点上，求矩形区域QNCD内匀强电场场强E 的值；（3）若撤去矩形区域QNCD内的匀强电场，换为垂直纸面向里的匀强磁场，要求离子能最终打在QN上，求磁场磁感应强度B的取值范围．12．如图甲所示，一对平行金属板M、N长为L，相距为d，O1O为中轴线．当两板间加电压U MN=U0时，两板间为匀强电场，忽略两极板外的电场．某种带负电的粒子从O1点以速度v0沿O1O方向射入电场，粒子恰好打在上极板M的中点，粒子重力忽略不计．（1）求带电粒子的比荷；（2）若MN间加如图乙所示的交变电压，其周期，从t=0开始，前内U MN=2U，后内U MN=﹣U，大量的上述粒子仍然以速度v0沿O1O方向持续射入电场，最终所有粒子刚好能全部离开电场而不打在极板上，求U的值；（3）紧贴板右侧建立xOy坐标系，在xOy坐标第I、IV象限某区域内存在一个圆形的匀强磁场区域，磁场方向垂直于xOy坐标平面，要使在（2）问情景下所有粒子经过磁场偏转后都会聚于坐标为（2d，2d）的P点，求磁感应强度B的大小范围．13．如图所示，在第一、二象限存在场强均为E的匀强电场，其中第一象限的匀强电场的方向沿x轴正方向，第二象限的电场方向沿x轴负方向．在第三、四象限矩形区域ABCD内存在垂直于纸面向外的匀强磁场，矩形区域的AB边与x轴重合．M点是第一象限中无限靠近y轴的一点，在M点有一质量为m、电荷量为e的质子，以初速度v0沿y轴负方向开始运动，恰好从N点进入磁场，若OM=2ON，不计质子的重力，试求：（1）N点横坐标d；（2）若质子经过磁场最后能无限靠近M点，则矩形区域的最小面积是多少；（3）在（2）的前提下，该质子由M点出发返回到无限靠近M点所需的时间．14．如图所示，在xOy平面直角坐标系中，直线MN与y轴成30°角，P点的坐标为（，0），在y轴与直线MN之间的区域内，存在垂直于xOy平面向外、磁感应强度为B的匀强磁场．在直角坐标系xOy的第Ⅳ象限区域内存在沿y轴，正方向、大小为的匀强电场，在x=3a处垂直于x轴放置一平面荧光屏，与x轴交点为Q，电子束以相同的速度v0从y轴上0≤y≤2a的区间垂直于y轴和磁场方向射入磁场．已知从y=2a点射入的电子在磁场中轨迹恰好经过O点，忽略电子间的相互作用，不计电子的重力．求：（1）电子的比荷；（2）电子离开磁场垂直y轴进入电场的位置的范围；（3）从y轴哪个位置进入电场的电子打到荧光屏上距Q点的距离最远最远距离为多少15．如图（a）所示，水平放置的平行金属板A、B间加直流电压U，A板正上方有“V”字型足够长的绝缘弹性挡板．在挡板间加垂直纸面的交变磁场，磁感应强度随时间变化如图（b），垂直纸面向里为磁场正方向，其中B1=B，B2未知．现有一比荷为、不计重力的带正电粒子从C点静止释放，t=0时刻，粒子刚好从小孔O进入上方磁场中，在 t1时刻粒子第一次撞到左挡板，紧接着在t1+t2时刻粒子撞到右挡板，然后粒子又从O点竖直向下返回平行金属板间．粒子与挡板碰撞前后电量不变，沿板的分速度不变，垂直板的分速度大小不变、方向相反，不计碰撞的时间及磁场变化产生的感应影响．求：（1）粒子第一次到达O点时的速率；（2）图中B2的大小；（3）金属板A和B间的距离d．16．如图甲所示，建立Oxy坐标系，两平行极板P、Q垂直于y轴且关于x轴对称，极板长度和板间距均为l，第一四象限有磁场，方向垂直于Oxy平面向里．位于极板左侧的粒子源沿x轴间右连接发射质量为m、电量为+q、速度相同、重力不计的带电粒子在0～3t0时间内两板间加上如图乙所示的电压（不考虑极边缘的影响）．已知t=0时刻进入两板间的带电粒子恰好在t0时，刻经极板边缘射入磁场．上述m、q、l、t0、B为已知量．（不考虑粒子间相互影响及返回板间的情况）（1）求电压U0的大小．（2）求t0时刻进入两板间的带电粒子在磁场中做圆周运动的半径．（3）带电粒子在磁场中的运动时间．17．电子扩束装置由电子加速器、偏转电场和偏转磁场组成．偏转电场由加了电压的相距为d的两块水平平行放置的导体板形成，如图甲所示．大量电子（其重力不计）由静止开始，经加速电场加速后，连续不断地沿平行板的方向从两板正中间射入偏转电场．当两板不带电时，这些电子通过两板之间的时间为2t0，当在两板间加如图乙所示的周期为2t0、幅值恒为U0的电压时，所有电子均从两板间通过，然后进入水平宽度为l，竖直宽度足够大的匀强磁场中，最后通过匀强磁场打在竖直放置的荧光屏上．问：（1）电子在刚穿出两板之间时的最大侧向位移与最小侧向位移之比为多少（2）要使侧向位移最大的电子能垂直打在荧光屏上，匀强磁场的磁感应强度为多少（3）在满足第（2）问的情况下，打在荧光屏上的电子束的宽度为多少（已知电子的质量为m、电荷量为e）18．如图所示xOy平面内，在x轴上从电离室产生的带正电的粒子，以几乎为零的初速度飘入电势差为U=200V的加速电场中，然后经过右侧极板上的小孔沿x轴进入到另一匀强电场区域，该电场区域范围为﹣l≤x≤0（l=4cm），电场强度大小为E=×104V/m，方向沿y轴正方向．带电粒子经过y轴后，将进入一与y轴相切的圆形边界匀强磁场区域，磁场区域圆半径为r=2cm，圆心C 到x轴的距离为d=4cm，磁场磁感应强度为B=8×10﹣2T，方向垂直xoy平面向外．带电粒子最终垂直打在与y轴平行、到y轴距离为L=6cm的接收屏上．求：（1）带电粒子通过y轴时离x轴的距离；（2）带电粒子的比荷；（3）若另一种带电粒子从电离室产生后，最终打在接收屏上y=cm处，则该粒子的比荷又是多少19．如图所示，在竖直平面内，虚线MO与水平线PQ相交于O，二者夹角θ=30°，在MOP范围内存在竖直向下的匀强电场，电场强度为E，MOQ上方的某个区域有垂直纸面向里的匀强磁场，磁感应强度为B，O点处在磁场的边界上，现有一群质量为m、电量为+q的带电粒子在纸面内以速度v（0≤v≤）垂直于MO从O点射入磁场，所有粒子通过直线MO时，速度方向均平行于PQ向左，不计粒子的重力和粒子间的相互作用力．求：（1）速度最大的粒子在磁场中的运动时间；（2）速度最大的粒子打在水平线POQ上的位置离O点的距离；（3）磁场区域的最小面积．20．如图所示为某一仪器的部分原理示意图，虚线OA、OB关于y轴对称，∠AOB=90°，OA、OB将xOy平面分为Ⅰ、Ⅱ、Ⅲ三个区域，区域Ⅰ、Ⅲ内存在水平方向的匀强电场，电场强度大小相等、方向相反．质量为m电荷量为q的带电粒子自x轴上的粒子源P处以速度v0沿y轴正方向射出，经时间t到达OA上的M点，且此时速度与OA垂直．已知M到原点O的距离OM=L，不计粒子的重力．求：（1）匀强电场的电场强度E的大小；（2）为使粒子能从M点经Ⅱ区域通过OB上的N点，M、N点关于y轴对称，可在区域Ⅱ内加一垂直xOy平面的匀强磁场，求该磁场的磁感应强度的最小值和粒子经过区域Ⅲ到达x轴上Q点的横坐标；（3）当匀强磁场的磁感应强度取（2）问中的最小值时，且该磁场仅分布在一个圆形区域内．由于某种原因的影响，粒子经过M点时的速度并不严格与OA 垂直，成散射状，散射角为θ，但速度大小均相同，如图所示，求所有粒子经过OB时的区域长度．21．在xoy平面直角坐标系的第Ⅰ象限有射线OA，OA与x轴正方向夹角为30°，如图所示，OA与y轴所夹区域存在y轴负方向的匀强电场，其它区域存在垂直坐标平面向外的匀强磁场；有一带正电粒子质量m，电量q，从y轴上的P点沿着x轴正方向以大小为v0的初速度射入电场，运动一段时间沿垂直于OA方向经过Q点进入磁场，经磁场偏转，过y轴正半轴上的M点再次垂直进入匀强电场．已知OP=h，不计粒子的重力．（1）求粒子垂直射线OA经过Q点的速度v Q；（2）求匀强电场的电场强度E与匀强磁场的磁感应强度B的比值；（3）粒子从M点垂直进入电场后，如果适当改变电场强度，可以使粒子再次垂直OA进入磁场，再适当改变磁场的强弱，可以使粒子再次从y轴正方向上某点垂直进入电场；如此不断改变电场和磁场，会使粒子每次都能从y轴正方向上某点垂直进入电场，再垂直OA方向进入磁场…，求粒子从P点开始经多长时间能够运动到O点22．如图所示，图面内有竖直线DD′，过DD′且垂直于图面的平面将空间分成Ⅰ、Ⅱ两区域．区域I有方向竖直向上的匀强电场和方向垂直图面的匀强磁场B（图中未画出）；区域Ⅱ有固定在水平面上高h=2l、倾角α=的光滑绝缘斜面，斜面顶端与直线DD′距离s=4l，区域Ⅱ可加竖直方向的大小不同的匀强电场（图中未画出）；C点在DD′上，距地面高H=3l．零时刻，质量为m、带电荷量为q的小球P在K点具有大小v0=、方向与水平面夹角θ=的速度，在区域I内做半径r=的匀速圆周运动，经CD水平进入区域Ⅱ．某时刻，不带电的绝缘小球A由斜面顶端静止释放，在某处与刚运动到斜面的小球P相遇．小球视为质点，不计空气阻力及小球P所带电量对空间电磁场的影响．l已知，g为重力加速度．（1）求匀强磁场的磁感应强度B的大小；（2）若小球A、P在斜面底端相遇，求释放小球A的时刻t A；（3）若小球A、P在时刻t=β（β为常数）相遇于斜面某处，求此情况下区域Ⅱ的匀强电场的场强E，并讨论场强E的极大值和极小值及相应的方向．23．如图，在x轴上方存在匀强磁场，磁感应强度大小为B，方向垂直于纸面向外；在x轴下方存在匀强电场，电场方向与xOy平面平行，且与x轴成45°夹角．一质量为m、电荷量为q（q＞0）的粒子以速度v0从y轴上P点沿y轴正方向射出，一段时间后进入电场，进入电场时的速度方向与电场方向相反；又经过一段时间T0，磁场方向变为垂直纸面向里，大小不变，不计重力．（1）求粒子从P点出发至第一次到达x轴时所需的时间；（2）若要使粒子能够回到P点，求电场强度的最大值．24．一半径为R的薄圆筒处于磁感应强度大小为B的匀强磁场中，磁场方向与筒的中心轴线平行，筒的横截面如图所示．图中直径MN的两端分别开有小孔，筒可绕其中心轴线转动，圆筒的转动方向和角速度大小可以通过控制装置改变．一不计重力的负电粒子从小孔M沿着MN方向射入磁场，当筒以大小为ω0的角速度转过90°时，该粒子恰好从某一小孔飞出圆筒．（1）若粒子在筒内未与筒壁发生碰撞，求该粒子的荷质比和速率分别是多大（2）若粒子速率不变，入射方向在该截面内且与MN方向成30°角，则要让粒子与圆筒无碰撞地离开圆筒，圆筒角速度应为多大25．如图所示，一小车置于光滑水平面上，轻质弹簧右端固定，左端栓连物块b，小车质量M=3kg，AO部分粗糙且长L=2m，动摩擦因数μ=，OB部分光滑．另一小物块a．放在车的最左端，和车一起以v0=4m/s的速度向右匀速运动，车撞到固定挡板后瞬间速度变为零，但不与挡板粘连．已知车OB部分的长度大于弹簧的自然长度，弹簧始终处于弹性限度内．a、b两物块视为质点质量均为m=1kg，碰撞时间极短且不粘连，碰后一起向右运动．（取g=10m/s2）求：（1）物块a与b碰后的速度大小；（2）当物块a相对小车静止时小车右端B到挡板的距离；（3）当物块a相对小车静止时在小车上的位置到O点的距离．26．如图所示，在光滑的水平面上有一长为L的木板B，上表面粗糙，在其左端有一光滑的圆弧槽C，与长木板接触但不相连，圆弧槽的下端与木板上表面相平，B、C静止在水平面上．现有滑块A以初速V0从右端滑上B，并以V0滑离B，恰好能到达C的最高点．A、B、C的质量均为m，试求：（1）木板B上表面的动摩擦因素μ；（2）圆弧槽C的半径R；（3）当A滑离C时，C的速度．27．如图所示，一质量M=的小物块B在足够长的光滑水平台面上静止不动，其右侧固定有一轻质水平弹簧（处于原长）．台面的右边平滑对接有一等高的水平传送带，传送带始终以υ=1m/s的速率逆时针转动．另一质量m=的小物块A以速度υ0=4m/s水平滑上传送带的右端．已知物块A与传送带之间的动摩擦因数μ=，传送带左右两端的距离l=，滑块A、B均视为质点，忽略空气阻力，取g=10m/s2．（1）求物块A第一次到达传送带左端时速度大小；（2）求物块A第一次压缩弹簧过程中弹簧的最大弹性势能E pm；（3）物块A会不会第二次压缩弹簧28．历史上美国宇航局曾经完成了用“深度撞击”号探测器释放的撞击器“击中”坦普尔1号彗星的实验．探测器上所携带的重达370kg的彗星“撞击器”将以×104m/s的速度径直撞向彗星的彗核部分，撞击彗星后“撞击器”融化消失，这次撞击使该彗星自身的运行速度出现×10﹣7m/s的改变．已知普朗克常量h=×10﹣34J?s．（计算结果保留两位有效数字）．求：①撞击前彗星“撞击器”对应物质波波长；②根据题中相关信息数据估算出彗星的质量．29．如图，ABD为竖直平面内的轨道，其中AB段是水平粗糙的、BD段为半径R=的半圆光滑轨道，两段轨道相切于B点．小球甲从C点以速度υ0沿水平轨道向右运动，与静止在B点的小球乙发生弹性碰撞．已知甲、乙两球的质量均为m，小球甲与AB段的动摩擦因数为μ=，C、B距离L=，g取10m/s2．（水平轨道足够长，甲、乙两球可视为质点）（1）甲乙两球碰撞后，乙恰能通过轨道的最高点D，求乙在轨道上的首次落点到B点的距离；（2）在满足（1）的条件下，求的甲的速度υ0；（3）若甲仍以速度υ0向右运动，增大甲的质量，保持乙的质量不变，求乙在轨道上的首次落点到B点的距离范围．30．动量定理可以表示为△p=F△t，其中动量p和力F都是矢量．在运用动量定理处理二维问题时，可以在相互垂直的x、y两个方向上分别研究．例如，质量为m的小球斜射到木板上，入射的角度是θ，碰撞后弹出的角度也是θ，碰撞前后的速度大小都是υ，如图所示．碰撞过程中忽略小球所受重力．a．分别求出碰撞前后x、y方向小球的动量变化△p x、△p y；b．分析说明小球对木板的作用力的方向．参考答案与试题解析一．解答题（共30小题）1．（2017?吉林模拟）如图甲所示，建立Oxy坐标系，两平行极板P、Q垂直于y轴且关于x轴对称，极板长度和板间距均为l，第一四象限有磁场，方向垂直于Oxy平面向里．位于极板左侧的粒子源沿x轴间右连续发射质量为m、电量为+q、速度相同、重力不计的带电粒子在0～3t0时间内两板间加上如图乙所示的电压（不考虑极边缘的影响）．已知t=0时刻进入两板间的带电粒子恰好在t0时刻经极板边缘射入磁场．上述m、q、l、t0、B为已知量．（不考虑粒子间相互影响及返回板间的情况）（1）求电压U0的大小．（2）求t0时进入两板间的带电粒子在磁场中做圆周运动的半径．（3）何时射入两板间的带电粒子在磁场中的运动时间最短求此最短时间．【解答】解：（1）t=0时刻进入两极板的带电粒子在电场中做匀变速曲线运动，t0时刻刚好从极板边缘射出，则有 y=l，x=l，电场强度：E=…①，由牛顿第二定律得：Eq=ma…②，偏移量：y=at02…③由①②③解得：U0=…④．（2）t0时刻进入两极板的带电粒子，前t0时间在电场中偏转，后t0时间两极板没有电场，带电粒子做匀速直线运动．带电粒子沿x轴方向的分速度大小为：v x=v0=…⑤带电粒子离开电场时沿y轴负方向的分速度大小为：v y=a?t0 …⑥带电粒子离开电场时的速度大小为：v=…⑦设带电粒子离开电场进入磁场做匀速圆周运动的半径为R，由牛顿第二定律得：qvB=m…⑧，由③⑤⑥⑦⑧解得：R=…⑨；（3）在t=2t0时刻进入两极板的带电粒子，在电场中做类平抛运动的时间最长，飞出极板时速度方向与磁场边界的夹角最小，而根据轨迹几何知识可知，轨迹的圆心角等于粒子射入磁场时速度方向与边界夹角的2倍，所以在t=2t0时刻进入两极板的带电粒子在磁场中运动时间最短．带电粒子离开磁场时沿y轴正方向的分速度为：v y′=at0 …⑩，设带电粒子离开电场时速度方向与y轴正方向的夹角为α，则：tanα=，。

高中物理题型分类汇总含详细答案--磁场共：15题时间：50分钟一、单选题1.如图所示，A、B、C是等边三角形的三个顶点，O是A、B连线的中点。

以O为坐标原点，A、B连线为x轴，O、C连线为y轴，建立坐标系。

过A、B、C、O四个点各有一条长直导线垂直穿过纸面，导线中通有大小相等、方向向里的电流，则过O点的通电直导线所受安培力的方向为（）A.沿y轴正方向B.沿y轴负方向C.沿x轴正方向D.沿x轴负方向2.如图所示，有一通电直导线放在蹄形电磁铁的正上方，导线可以自由移动，当电磁铁线圈与直导线中通以图示的电流时，有关直导线运动情况的说法中正确的是（从上往下看）（）A.顺时针方向转动，同时下降B.时针方向转动，同时上升C.逆时针方向转动，同时下降D.逆时针方向转动，同时上升3.关于磁感应强度，下列说法中正确的是()A.由B＝知，B与F成正比，与IL成反比B.若长为L、通有电流为I的导体在某处受到的磁场力为F，则该处的磁感应强度必为C.由B＝知，若一小段通电导体在某处不受磁场力，则说明该处一定无磁场D.磁感应强度的方向就是小磁针北极所受磁场力的方向4.1930年劳伦斯制成了世界上第一台回旋加速器，其原理如图所示。

这台加速器由两个铜质D形盒D1、D2构成，其间留有空隙，下列说法正确的是（）A.离子在回旋加速器中做圆周运动的周期随半径的增大而增大B.离子从磁场中获得能量C.增大加速电场的电压，其余条件不变，离子离开磁场的动能将增大D.增大加速电场的电压，其余条件不变，离子在D型盒中运动的时间变短5.如图，一段导线abcd位于磁感应强度大小为B的匀强磁场中，且与磁场方向（垂直于纸面向里）垂直．线段ab、bc和cd的长度均为L，且∠abc=∠bcd=135º．流经导线的电流为I，方向如图中箭头所示．导线段abcd所受到的磁场的作用力的合力（）A.方向沿纸面向上，大小为( +1)ILBB.方向沿纸面向上，大小为( -1)ILBC.方向沿纸面向下，大小为( +1)ILBD.方向沿纸面向下，大小为( -1)ILB6.下列各图中，通电直导线或带电粒子所受磁场力方向正确的是（）A. B. C. D.7.如图所示，用电阻率为ρ、横截面积为S、粗细均匀的电阻丝折成平面梯形框架，ab、cd 边均与ad边成60°角，。

一、选择题1．如图所示，一电荷量为q的负电荷以速度v射入匀强磁场中．其中电荷不受洛仑兹力的是( )A. B. C. D.【答案】C【解析】由图可知，ABD图中带电粒子运动的方向都与粗糙度方向垂直，所以受到的洛伦兹力都等于qvB，而图C中，带电粒子运动的方向与磁场的方向平行，所以带电粒子不受洛伦兹力的作用．故C正确，ABD错误．故选C.2．如图所示为电流产生磁场的分布图，其中正确的是( )A. B. C. D.【答案】D【解析】A中电流方向向上，由右手螺旋定则可得磁场为逆时针（从上向下看），故A错误；B 图电流方向向下，由右手螺旋定则可得磁场为顺时针（从上向下看），故B错误；C图中电流为环形电流，由由右手螺旋定则可知，内部磁场应向右，故C错误；D图根据图示电流方向，由右手螺旋定则可知，内部磁感线方向向右，故D正确；故选D.点睛：因磁场一般为立体分布，故在判断时要注意区分是立体图还是平面图，并且要能根据立体图画出平面图，由平面图还原到立体图.3．下列图中分别标出了一根放置在匀强磁场中的通电直导线的电流I、磁场的磁感应强度B和所受磁场力F的方向，其中图示正确的是( )A. B. C. D.【答案】C【解析】根据左手定则的内容：伸开左手，使大拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线从掌心进入，并使四指指向电流的方向，这时拇指所指的方向就是通电导线在磁场中所受安培力的方向，可得：A、电流与磁场方向平行，没有安培力，故A错误；B、安培力的方向是垂直导体棒向下的，故B错误；C、安培力的方向是垂直导体棒向上的，故C正确；D、电流方向与磁场方向在同一直线上，不受安培力作用，故D错误．故选C.点睛：根据左手定则直接判断即可，凡是判断力的方向都是用左手，要熟练掌握，是一道考查基础的好题目.4．如图所示，水平地面上固定着光滑平行导轨，导轨与电阻R连接，放在竖直向上的匀强磁场中，杆的初速度为v0，不计导轨及杆的电阻，则下列关于杆的速度与其运动位移之间的关系图像正确的是（）A. B. C. D.【答案】C【解析】导体棒受重力、支持力和向后的安培力；感应电动势为：E=BLv感应电流为：I=ER安培力为：F=BIL=B 2L2vR=ma=m△v△t故：B 2L2vR△t＝m△v求和，有：B 2L2R∑v△t＝m∑△v故：B 2L2Rx＝m(v0−v)故v与x是线性关系；故C正确，ABD错误；故选：C．5．如图所示，直角三角形ABC中存在一匀强磁场，比荷相同的两个粒子沿AB方向射入磁场，粒子仅受磁场力作用，分别从AC边上的P、Q两点射出，则()A. 从P射出的粒子速度大B. 从Q射出的粒子速度大C. 从P射出的粒子，在磁场中运动的时间长D. 两粒子在磁场中运动的时间一样长【答案】BD【解析】试题分析：粒子在磁场中做圆周运动，根据题设条件作出粒子在磁场中运动的轨迹，根据轨迹分析粒子运动半径和周期的关系，从而分析得出结论．粒子在磁场中做匀速圆周运动，根据几何关系（图示弦切角相等），粒子在磁场中偏转T，又因为粒子在磁场中圆周运的圆心角相等，根据粒子在磁场中运动的时间：t=θ2π动的周期T=2πm，可知粒子在磁场中运动的时间相等，故D正确，C错误；如图，粒子在磁场中做qB圆周运动，分别从P点和Q点射出，由图知，粒子运动的半径R P<R Q，又粒子在磁场中知粒子运动速度v P<v Q，故A错误B正确；做圆周运动的半径R=mvBq，【点睛】带电粒子在匀强磁场中运动时，洛伦兹力充当向心力，从而得出半径公式R=mvBq 周期公式T=2πm，运动时间公式t=BqθT，知道粒子在磁场中运动半径和速度有关，运动周期和速度无关，画轨迹，定圆2π心，找半径，结合几何知识分析解题，6．在等边三角形的三个顶点a、b、c处，各有一条长直导线垂直纸面放置，导线中通有大小相等的恒定电流，方向如图所示．过c点的导线所受安培力的方向( )A. 与ab边平行，竖直向上B. 与ab边垂直，指向右边C. 与ab边平行，竖直向下D. 与ab边垂直，指向左边【答案】D【解析】试题分析：先根据右手定则判断各个导线在c点的磁场方向，然后根据平行四边形定则，判断和磁场方向，最后根据左手定则判断安培力方向导线a在c处的磁场方向垂直ac斜向下，b在c处的磁场方向垂直bc斜向上，两者的和磁场方向为竖直向下，根据左手定则可得c点所受安培力方向为与ab边垂直，指向左边，D正确；7．下列说法中正确的是( )A. 电场线和磁感线都是一系列闭合曲线B.在医疗手术中，为防止麻醉剂乙醚爆炸，医生和护士要穿由导电材料制成的鞋子和外套，这样做是为了消除静电C. 奥斯特提出了分子电流假说D. 首先发现通电导线周围存在磁场的科学家是安培【答案】B【解析】电场线是从正电荷开始，终止于负电荷，不是封闭曲线，A错误；麻醉剂为易挥发性物品，遇到火花或热源便会爆炸，良好接地，目的是为了消除静电，这些要求与消毒无关，B正确；安培发现了分子电流假说，奥斯特发现了电流的磁效应，CD错误；8．在如图所示的平行板电容器中，电场强度E和磁感应强度B相互垂直，一带正电的粒子q以速度v沿着图中所示的虚线穿过两板间的空间而不偏转（忽略重力影响）。

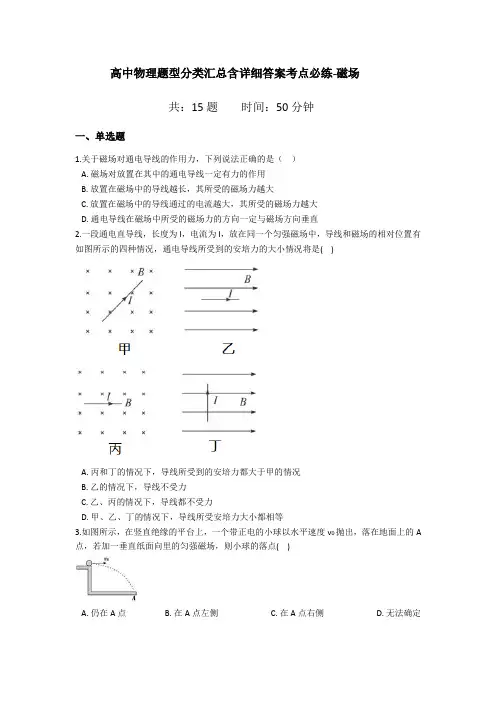

高中物理题型分类汇总含详细答案考点必练-磁场共：15题时间：50分钟一、单选题1.关于磁场对通电导线的作用力，下列说法正确的是（）A.磁场对放置在其中的通电导线一定有力的作用B.放置在磁场中的导线越长，其所受的磁场力越大C.放置在磁场中的导线通过的电流越大，其所受的磁场力越大D.通电导线在磁场中所受的磁场力的方向一定与磁场方向垂直2.一段通电直导线，长度为l，电流为I，放在同一个匀强磁场中，导线和磁场的相对位置有如图所示的四种情况，通电导线所受到的安培力的大小情况将是()A.丙和丁的情况下，导线所受到的安培力都大于甲的情况B.乙的情况下，导线不受力C.乙、丙的情况下，导线都不受力D.甲、乙、丁的情况下，导线所受安培力大小都相等3.如图所示，在竖直绝缘的平台上，一个带正电的小球以水平速度v0抛出，落在地面上的A 点，若加一垂直纸面向里的匀强磁场，则小球的落点()A.仍在A点B.在A点左侧C.在A点右侧D.无法确定4.关于下列四幅图的说法正确的是（）A.图甲是用来加速带电粒子的回旋加速器的示意图，要想粒子获得的最大动能增大，可增加电压B.图乙是磁流体发电机的结构示意图，可以判断出B极板是发电机的正极，A极板是发电机的负极C.图丙是速度选择器的示意图，带电粒子（不计重力）能够沿直线匀速通过速度选择器的条件是，即D.图丁是质谱仪的结构示意图，粒子打在底片上的位置越靠近狭缝说明粒子的比荷越小5.如图甲所示，水平面上固定一个粗糙的“U”形金属框架，金属杆ab横跨其上并与之接触良好，整个装置处于竖直向上的磁场中，磁感应强度B随时间t的变化规律如图乙所示，在金属杆ab保持静止的时间段内（）A.金属杆ab中感应电流方向一定从b到aB.回路中产生的感应电动势一定增加C.金属杆ab所受摩擦力的方向一定水平向右D.金属杆ab所受安培力一定变大6.如图所示，三根通电长直导线P、Q、R均垂直纸面放置，ab为直导线P、Q连线的中垂线，P、Q中电流强度的大小相等、方向均垂直纸面向里，R中电流的方向垂直纸面向外，则R 受到的磁场力可能是（）A.F1B.F2C.F3D.F47.长为L的通电直导线放在倾角为θ的光滑斜面上，并处在磁感应强度为B的匀强磁场中，如图所示，当B方向竖直向上，电流为I1时导体处于平衡状态，若B方向改为垂直斜面向上，则电流为I2时导体处于平衡状态，电流比值应为（）A. B. C. D.8.如图所示，三根通电长直导线P、Q、R互相平行且通过正三角形的三个顶点，三条导线中通入的电流大小相等，方向垂直纸面向里；通过直导线产生磁场的磁感应强度B=kI / r,I为通电导线的电流大小，r为距通电导线的垂直距离，k为常量；则通电导线R受到的磁场力的方向是()A.垂直R，指向y轴正方向B.垂直R，指向y轴负方向C.垂直R，指向x轴正方向D.垂直R，指向x轴负方向二、多选题9.在磁场中的同一位置放置一条直导线，导线的方向与磁场方向垂直。

2010年高考物理试题分类汇编——磁场（全国卷1）26．（21分）如下图，在0x ≤≤区域内存在与xy 平面垂直的匀强磁场，磁感应强度的大小为B.在t=0时刻，一位于坐标原点的粒子源在xy 平面内发射出大量同种带电粒子，所有粒子的初速度大小相同，方向与y 轴正方向的夹角分布在0～180°范围内。

已知沿y 轴正方向发射的粒子在0t t =时刻刚好从磁场边界上,)P a 点离开磁场。

求：⑴ 粒子在磁场中做圆周运动的半径R 及粒子的比荷q ／m ；⑵ 此时刻仍在磁场中的粒子的初速度方向与y 轴正方向夹角的取值范围； ⑶ 从粒子发射到全部粒子离开磁场所用的时间。

【答案】⑴a R 332=32Bt m q π=⑵速度与y 轴的正方向的夹角范围是60°到120°⑶从粒子发射到全部离开所用 时间 为02t【解析】 ⑴粒子沿y 轴的正方向进入磁场，从P 点经过做OP 的垂直平分线与x 轴的交点为圆心，根据直角三角形有222)3(R a a R -+=解得a R 332=23sin ==R a θ，则粒子做圆周运动的的圆心角为120°，周期为03t T =粒子做圆周运动的向心力由洛仑兹力提供，根据牛顿第二定律得R T m Bqv 2)2(π=，T R v π2=，化简得032Bt m q π= ⑵仍在磁场中的粒子其圆心角一定大于120°，这样粒子角度最小时从磁场右边界穿出；角度最大时从磁场左边界穿出。

角度最小时从磁场右边界穿出圆心角120°，所经过圆弧的弦与⑴中相等穿出点如图，根据弦与半径、x 轴的夹角都是30°，所以此时速度与y 轴的正方向的夹角是60°。

角度最大时从磁场左边界穿出，半径与y 轴的的夹角是60°，则此时速度与y 轴的正方向的夹角是120°。

所以速度与y 轴的正方向的夹角范围是60°到120° ⑶在磁场中运动时间最长的粒子的轨迹应该与磁场的右边界相切，在三角形中两个相等的腰为a R 332=，而它的高是 a a a h 333323=-=，半径与y 轴的的夹角是30°，这种粒子的圆心角是240°。

高中物理：磁场练习及答案一、选择题1、如图所示,空间的某一区域存在着相互垂直的匀强电场和匀强磁场,一个带电粒子以某一初速度由A点进入这个区域沿直线运动,从C点离开区域；如果将磁场撤去,其他条件不变,则粒子从B点离开场区；如果将电场撤去,其他条件不变,则这个粒子从D点离开场区。

已知BC=CD,设粒子在上述三种情况下,从A到B、从A到C和从A到D所用的时间分别是t1,t2和t3,离开三点时的动能分别是Ek1、Ek2、Ek3,粒子重力忽略不计,以下关系式正确的是 ( )A.t1=t2<t3B.t1<t2=t3C.Ek1=Ek2<Ek3D.Ek1>Ek2=Ek32、(多选)下列说法正确的是()A．磁场中某点的磁感应强度可以这样测定：把一小段通电导线放在该点时,受到的磁场力F与该导线的长度L、通过的电流I的乘积的比值B＝FIL,即磁场中某点的磁感应强度B．通电导线在某点不受磁场力的作用,则该点的磁感应强度一定为零C．磁感应强度B＝FIL只是定义式,它的大小取决于场源及磁场中的位置,与F、I、L以及通电导线在磁场中的方向无关D．磁场是客观存在的3、如图所示,用三条细线悬挂的水平圆形线圈共有n匝,线圈由粗细均匀、单位长度质量为2．5 g的导线绕制而成,三条细线呈对称分布,稳定时线圈平面水平,在线圈正下方放有一个圆柱形条形磁铁,磁铁的中轴线OO′垂直于线圈平面且通过其圆心O,测得线圈的导线所在处磁感应强度大小为0．5 T,方向与竖直线成30°角,要使三条细线上的张力为零,线圈中通过的电流至少为(g取10 m/s2)()A．0．1 A B．0．2 A C．0．05 A D．0．01 A4、(多选)光滑平行导轨水平放置,导轨左端通过开关S与内阻不计、电动势为E的电源相连,右端与半径为L＝20 cm的两段光滑圆弧导轨相接,一根质量m＝60 g、电阻R＝1 Ω、长为L 的导体棒ab,用长也为L的绝缘细线悬挂,如图所示,系统空间有竖直方向的匀强磁场,磁感应强度B＝0.5 T,当闭合开关S后,导体棒沿圆弧摆动,摆到最大高度时,细线与竖直方向成θ＝53°角,摆动过程中导体棒始终与导轨接触良好且细线处于张紧状态,导轨电阻不计,sin 53°＝0.8,g取10 m/s2则()A．磁场方向一定竖直向下B．电源电动势E＝3.0 VC．导体棒在摆动过程中所受安培力F＝3 ND．导体棒在摆动过程中电源提供的电能为0.048 J5、(多选)一质量为m、电荷量为q的负电荷在磁感应强度为B的匀强磁场中绕固定的正电荷沿固定的光滑轨道做匀速圆周运动,若磁场方向垂直于它的运动平面,且作用在负电荷的电场力恰好是磁场力的三倍,则负电荷做圆周运动的角速度可能是()A．4qBm B．3qBm C．2qBm D．qBm6、如图所示,正六边形abcdef区域内有垂直于纸面的匀强磁场．一带正电的粒子从f点沿fd 方向射入磁场区域,当速度大小为v b时,从b点离开磁场,在磁场中运动的时间为t b；当速度大小为v c时,从c点离开磁场,在磁场中运动的时间为t c．不计粒子重力．则()A．v b∶v c＝1∶2,t b∶t c＝2∶1B．v b∶v c＝2∶1,t b∶t c＝1∶2C．v b∶v c＝2∶1,t b∶t c＝2∶1D．v b∶v c＝1∶2,t b∶t c＝1∶27、速度相同的一束粒子由左端射入质谱仪后分成甲、乙两束,其运动轨迹如图所示,其中S0A＝23S0C,则下列说法中正确的是()A．甲束粒子带正电,乙束粒子带负电B．甲束粒子的比荷大于乙束粒子的比荷C．能通过狭缝S0的带电粒子的速率等于E B2D．若甲、乙两束粒子的电荷量相等,则甲、乙两束粒子的质量比为3∶2*8、关于磁感线的描述,下列说法中正确的是()A．磁感线可以形象地描述各点磁场的强弱和方向,它每一点的切线方向都和小磁针放在该点静止时北极所指的方向一致B．磁感线可以用细铁屑来显示,因而是真实存在的C．两条磁感线的空隙处一定不存在磁场D．两个磁场叠加的区域,磁感线就可能相交*9、如图所示,在同一平面内互相绝缘的三根无限长直导线ab、cd、ef围成一个等边三角形,三根导线通过的电流大小相等,方向如图所示,O为等边三角形的中心,M、N分别为O关于导线ab、cd的对称点．已知三根导线中的电流形成的合磁场在O点的磁感应强度大小为B1,在M点的磁感应强度大小为B2,若撤去导线ef,而ab、cd中电流不变,则此时N点的磁感应强度大小为()A．B1＋B2B．B1－B2C．B1＋B22D．B1－B2210、在如图所示的平行板器件中,电场强度E和磁感应强度B相互垂直。

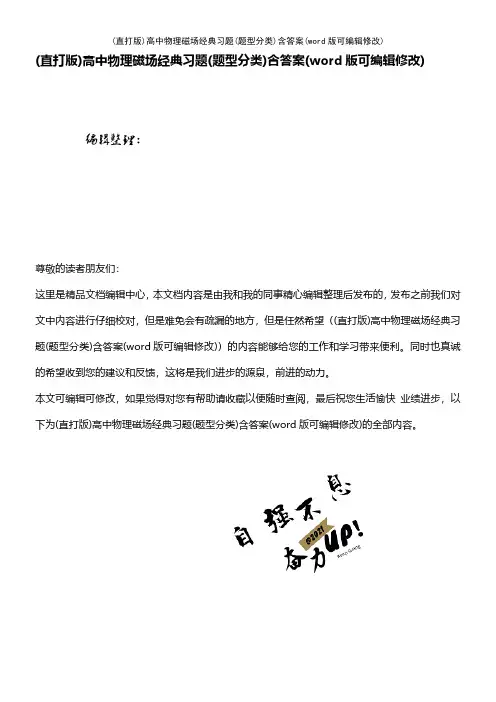

(直打版)高中物理磁场经典习题(题型分类)含答案(word版可编辑修改)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(直打版)高中物理磁场经典习题(题型分类)含答案(word版可编辑修改)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(直打版)高中物理磁场经典习题(题型分类)含答案(word版可编辑修改)的全部内容。

寒假磁场题组练习题组一1．如图所示，在xOy 平面内，y ≥ 0的区域有垂直于xOy 平面向里的匀强磁场，磁感应强度为B ，一质量为m 、带电量大小为q 的粒子从原点O 沿与x 轴正方向成60°角方向以v 0射入，粒子的重力不计,求带电粒子在磁场中运动的时间和带电粒子离开磁场时的位置.2．如图所示，abcd 是一个正方形的盒子，在cd 边的中点有一小孔e ，盒子中存在着沿ad 方向的匀强电场，场强大小为E ，一粒子源不断地从a 处的小孔沿ab 方向向盒内发射相同的带电粒子,粒子的初速度为v 0，经电场作用后恰好从e 处的小孔射出，在盒子中加一方向垂直于纸面的匀强磁场，磁感应强度大小为B （图中未画出),粒子仍恰好从e 孔射出。

（带电粒子的重力和粒子之间的相互作用均可忽略不计）（1）所加的磁场的方向如何？（2）电场强度E 与磁感应强度B 的比值为多大？题组二4．如图所示的坐标平面内，在y 轴的左侧存在垂直纸面向外、磁感应强度大小B 1 = 0。

20 T 的匀强磁场，在y 轴的右侧存在垂直纸面向里、宽度d = 0。

125 m 的匀强磁场B 2。

某时刻一质量m= 2.0×10-8 kg 、电量q = +4.0×10-4 C 的带电微粒（重力可忽略不计)，从x 轴上坐标为（—0.25 m ，0）的P 点以速度v = 2。

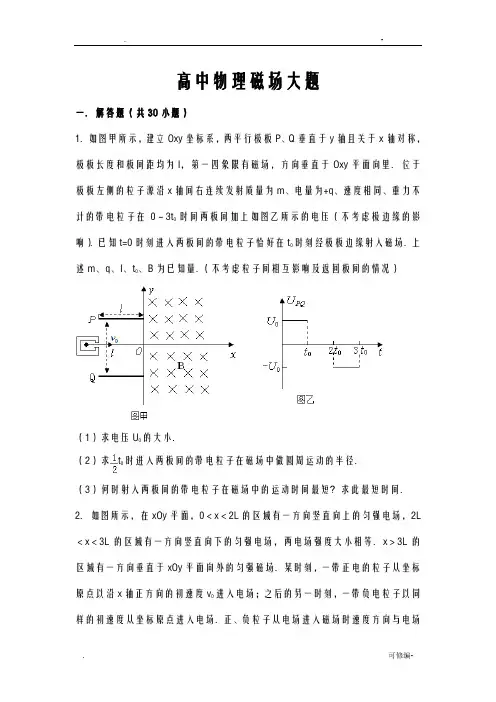

高中物理磁场大题一．解答题（共30小题）1．如图甲所示，建立Oxy坐标系，两平行极板P、Q垂直于y轴且关于x轴对称，极板长度和板间距均为l，第一四象限有磁场，方向垂直于Oxy平面向里．位于极板左侧的粒子源沿x轴间右连续发射质量为m、电量为+q、速度相同、重力不时间两板间加上如图乙所示的电压（不考虑极边缘的影计的带电粒子在0～3t响）．已知t=0时刻进入两板间的带电粒子恰好在t时刻经极板边缘射入磁场．上、B为已知量．（不考虑粒子间相互影响及返回板间的情况）述m、q、l、t（1）求电压U的大小．时进入两板间的带电粒子在磁场中做圆周运动的半径．（2）求t（3）何时射入两板间的带电粒子在磁场中的运动时间最短？求此最短时间．2．如图所示，在xOy平面，0＜x＜2L的区域有一方向竖直向上的匀强电场，2L ＜x＜3L的区域有一方向竖直向下的匀强电场，两电场强度大小相等．x＞3L的区域有一方向垂直于xOy平面向外的匀强磁场．某时刻，一带正电的粒子从坐标进入电场；之后的另一时刻，一带负电粒子以同原点以沿x轴正方向的初速度v样的初速度从坐标原点进入电场．正、负粒子从电场进入磁场时速度方向与电场和磁场边界的夹角分别为60°和30°，两粒子在磁场中分别运动半周后在某点相遇．已经两粒子的重力以及两粒子之间的相互作用都可忽略不计，两粒子带电量大小相等．求：（1）正、负粒子的质量之比m1：m2；（2）两粒子相遇的位置P点的坐标；（3）两粒子先后进入电场的时间差．3．如图所示，相距为R的两块平行金属板M、N正对着放置，s1、s2分别为M、N板上的小孔，s1、s2、O三点共线，它们的连线垂直M、N，且s2O=R．以O为圆心、R为半径的圆形区域存在磁感应强度为B、方向垂直纸面向外的匀强磁场．D为收集板，板上各点到O点的距离以及板两端点的距离都为2R，板两端点的连线垂直M、N板．质量为m、带电量为+q的粒子，经s1进入M、N间的电场后，通过s2进入磁场．粒子在s1处的速度和粒子所受的重力均不计．（1）当M、N间的电压为U时，求粒子进入磁场时速度的大小υ；（2）若粒子恰好打在收集板D的中点上，求M、N间的电压值U；（3）当M、N间的电压不同时，粒子从s1到打在D上经历的时间t会不同，求t 的最小值．4．如图所示，直角坐标系xoy位于竖直平面，在‑m≤x≤0的区域有磁感应强度大小B=4.0×10﹣4T、方向垂直于纸面向里的条形匀强磁场，其左边界与x轴交于P点；在x＞0的区域有电场强度大小E=4N/C、方向沿y轴正方向的条形匀强电场，其宽度d=2m．一质量m=6.4×10﹣27kg、电荷量q=﹣3.2×10‑19C的带电粒子从P点以速度v=4×104m/s，沿与x轴正方向成α=60°角射入磁场，经电场偏转最终通过x轴上的Q点（图中未标出），不计粒子重力．求：（1）带电粒子在磁场中运动时间；（2）当电场左边界与y轴重合时Q点的横坐标；（3）若只改变上述电场强度的大小，要求带电粒子仍能通过Q点，讨论此电场左边界的横坐标x′与电场强度的大小E′的函数关系．5．如图所示，两平行金属板AB中间有互相垂直的匀强电场和匀强磁场．A板带正电荷，B板带等量负电荷，电场强度为E；磁场方向垂直纸面向里，磁感应强．平行金属板右侧有一挡板M，中间有小孔O′，OO′是平行于两金属板的度为B1中心线．挡板右侧有垂直纸面向外的匀强磁场，磁场应强度为B2．CD为磁场B2边界上的一绝缘板，它与M板的夹角θ=45°，O′C=a，现有大量质量均为m，含有各种不同电荷量、不同速度的带电粒子（不计重力），自O点沿OO′方向进入电磁场区域，其中有些粒子沿直线OO′方向运动，并进入匀强磁场B2中，求：（1）进入匀强磁场B2的带电粒子的速度；（2）能击中绝缘板CD的粒子中，所带电荷量的最大值；（3）绝缘板CD上被带电粒子击中区域的长度．6．在平面直角坐标系xoy中，第I象限存在沿y轴负方向的匀强电场，第IV象限存在垂直于坐标平面向外的匀强磁场，磁感应强度为B．一质量为m，电荷量为q的带正电的粒子从y轴正半轴上的M点以速度v垂直于y轴射入电场，经x 轴上的N点与x轴正方向成45°角射入磁场，最后从y轴负半轴上的P点垂直于y轴射出磁场，如图所示．不计粒子重力，求：（1）M、N两点间的电势差UMN；（2）粒子在磁场中运动的轨道半径r；（3）粒子从M点运动到P点的总时间t．7．如图所示的平行板器件中，存在相互垂直的匀强磁场和匀强电场，磁场的磁=0.40T，方向垂直纸面向里，电场强度E=2.0×105V/m，PQ为板间中感应强度B1线．紧靠平行板右侧边缘xOy坐标系的第一象限，有垂直纸面向外的匀强磁场，=0.25T，磁场边界AO和y轴的夹角∠AOy=45°．一束带电量q=8.0×磁感应强度B210﹣19C的正离子从P点射入平行板间，沿中线PQ做直线运动，穿出平行板后从y轴上坐标为（0，0.2m）的Q点垂直y轴射入磁场区，离子通过x轴时的速度方向与x轴正方向夹角在45°～90°之间．则：（1）离子运动的速度为多大？（2）离子的质量应在什么围？（3）现只改变AOy区域磁场的磁感应强度大小，使离子都不能打到x轴上，磁感应强度大小B应满足什么条件？28．如图所示，在空间中存在垂直纸面向里的匀强磁场，其竖直边界AB、CD的宽度为d，在边界AB左侧是竖直向下、场强为E的匀强电场．现有质量为m、的水平初速度射入电场，随带电量为+q的粒子（不计重力）从P点以大小为v后与边界AB成45°射入磁场．若粒子能垂直CD边界飞出磁场，穿过小孔进入如图所示两竖直平行金属板间的匀强电场中减速至零且不碰到正极板．（1）请画出粒子上述过程中的运动轨迹，并求出粒子进入磁场时的速度大小v；（2）求匀强磁场的磁感应强度B；（3）求金属板间的电压U的最小值．9．如图甲，真空中竖直放置两块相距为d的平行金属板P、Q，两板间加上如图的周期性变化的电压，在Q板右侧某个区域存在磁感应强度大小乙最大值为U为B、方向垂直于纸面向里的有界匀强磁场．在紧靠P板处有一粒子源A，自t=0开始连续释放初速不计的粒子，经一段时间从Q板小孔O射入磁场，然后射出磁场，射出时所有粒子的速度方向均竖直向上．已知电场变化周期T=，粒子质量为m，电荷量为+q，不计粒子重力及相互间的作用力．求：（1）t=0时刻释放的粒子在P、Q间运动的时间；（2）粒子射入磁场时的最大速率和最小速率；（3）有界磁场区域的最小面积．10．“太空粒子探测器”是由加速、偏转和收集三部分组成，其原理可简化如下：如图1所示，辐射状的加速电场区域边界为两个同心平行半圆弧面，圆心为O，外圆弧面AB的半径为L，电势为φ1，圆弧面CD的半径为，电势为φ2．足够长的收集板MN平行边界ACDB，O到MN板的距离OP=L．假设太空中漂浮着质量为m，电量为q的带正电粒子，它们能均匀地吸附到AB圆弧面上，并被加速电场从静止开始加速，不计粒子间的相互作用和其它星球对粒子引力的影响．（1）求粒子到达O点时速度的大小；（2）如图2所示，在边界ACDB和收集板MN之间加一个半圆形匀强磁场，圆心为O，半径为L，方向垂直纸面向，则发现从AB圆弧面收集到的粒子经O点进入磁场后有能打到MN板上（不考虑过边界ACDB的粒子再次返回），求所加磁感应强度的大小；（3）同上问，从AB圆弧面收集到的粒子经O点进入磁场后均不能到达收集板MN，求磁感应强度所满足的条件．试写出定量反映收集板MN上的收集效率η与磁感应强度B 的关系的相关式子．11．如图，静止于A 处的离子，经电压为U 的加速电场加速后沿图中圆弧虚线通过静电分析器，从P 点垂直进入矩形区域的有界匀强电场，电场方向水平向左．静电分析器通道有均匀辐向分布的电场，已知圆弧所在处场强为E 0，方向如图所示；离子质量为m 、电荷量为q ；=2d 、=3d ，离子重力不计．（1）求圆弧虚线对应的半径R 的大小；（2）若离子恰好能打在NQ 的中点上，求矩形区域QNCD 匀强电场场强E 的值；（3）若撤去矩形区域QNCD 的匀强电场，换为垂直纸面向里的匀强磁场，要求离子能最终打在QN 上，求磁场磁感应强度B 的取值围．12．如图甲所示，一对平行金属板M 、N 长为L ，相距为d ，O 1O 为中轴线．当两板间加电压U MN =U 0时，两板间为匀强电场，忽略两极板外的电场．某种带负电的粒子从O 1点以速度v 0沿O 1O 方向射入电场，粒子恰好打在上极板M 的中点，粒子重力忽略不计．（1）求带电粒子的比荷；（2）若MN 间加如图乙所示的交变电压，其周期，从t=0开始，前U MN =2U ，后U MN =﹣U ，大量的上述粒子仍然以速度v 0沿O 1O 方向持续射入电场，最终所有粒子刚好能全部离开电场而不打在极板上，求U 的值；（3）紧贴板右侧建立xOy 坐标系，在xOy 坐标第I 、IV 象限某区域存在一个圆形的匀强磁场区域，磁场方向垂直于xOy 坐标平面，要使在（2）问情景下所有粒子经过磁场偏转后都会聚于坐标为（2d ，2d ）的P 点，求磁感应强度B 的大小围．13．如图所示，在第一、二象限存在场强均为E 的匀强电场，其中第一象限的匀强电场的方向沿x 轴正方向，第二象限的电场方向沿x 轴负方向．在第三、四象限矩形区域ABCD 存在垂直于纸面向外的匀强磁场，矩形区域的AB 边与x 轴重合．M 点是第一象限中无限靠近y 轴的一点，在M 点有一质量为m 、电荷量为e 的质子，以初速度v 0沿y 轴负方向开始运动，恰好从N 点进入磁场，若OM=2ON ，不计质子的重力，试求：（1）N 点横坐标d ；（2）若质子经过磁场最后能无限靠近M 点，则矩形区域的最小面积是多少；（3）在（2）的前提下，该质子由M 点出发返回到无限靠近M 点所需的时间．14．如图所示，在xOy平面直角坐标系中，直线MN与y轴成30°角，P点的坐标为（，0），在y轴与直线MN之间的区域，存在垂直于xOy平面向外、磁感应强度为B的匀强磁场．在直角坐标系xOy的第Ⅳ象限区域存在沿y轴，正方向、大小为的匀强电场，在x=3a处垂直于x轴放置一平面荧光屏，与从y轴上0≤y≤2a的区间垂直于y轴和磁x轴交点为Q，电子束以相同的速度v场方向射入磁场．已知从y=2a点射入的电子在磁场中轨迹恰好经过O点，忽略电子间的相互作用，不计电子的重力．求：（1）电子的比荷；（2）电子离开磁场垂直y轴进入电场的位置的围；（3）从y轴哪个位置进入电场的电子打到荧光屏上距Q点的距离最远？最远距离为多少？15．如图（a）所示，水平放置的平行金属板A、B间加直流电压U，A板正上方有“V”字型足够长的绝缘弹性挡板．在挡板间加垂直纸面的交变磁场，磁感应强度随时间变化如图（b），垂直纸面向里为磁场正方向，其中B1=B，B2未知．现有一比荷为、不计重力的带正电粒子从C点静止释放，t=0时刻，粒子刚好从小孔O进入上方磁场中，在t1时刻粒子第一次撞到左挡板，紧接着在t1+t2时刻粒子撞到右挡板，然后粒子又从O点竖直向下返回平行金属板间．粒子与挡板碰撞前后电量不变，沿板的分速度不变，垂直板的分速度大小不变、方向相反，不计碰撞的时间及磁场变化产生的感应影响．求：（1）粒子第一次到达O点时的速率；（2）图中B2的大小；（3）金属板A和B间的距离d．16．如图甲所示，建立Oxy坐标系，两平行极板P、Q垂直于y轴且关于x轴对称，极板长度和板间距均为l，第一四象限有磁场，方向垂直于Oxy平面向里．位于极板左侧的粒子源沿x轴间右连接发射质量为m、电量为+q、速度相同、重力不计的带电粒子在0～3t时间两板间加上如图乙所示的电压（不考虑极边缘的影响）．已知t=0时刻进入两板间的带电粒子恰好在t时，刻经极板边缘射入磁场．上述m、q、l、t、B为已知量．（不考虑粒子间相互影响及返回板间的情况）（1）求电压U的大小．（2）求t时刻进入两板间的带电粒子在磁场中做圆周运动的半径．（3）带电粒子在磁场中的运动时间．17．电子扩束装置由电子加速器、偏转电场和偏转磁场组成．偏转电场由加了电压的相距为d的两块水平平行放置的导体板形成，如图甲所示．大量电子（其重力不计）由静止开始，经加速电场加速后，连续不断地沿平行板的方向从两板正中间射入偏转电场．当两板不带电时，这些电子通过两板之间的时间为2t，当在两板间加如图乙所示的周期为2t0、幅值恒为U的电压时，所有电子均从两板间通过，然后进入水平宽度为l，竖直宽度足够大的匀强磁场中，最后通过匀强磁场打在竖直放置的荧光屏上．问：（1）电子在刚穿出两板之间时的最大侧向位移与最小侧向位移之比为多少？（2）要使侧向位移最大的电子能垂直打在荧光屏上，匀强磁场的磁感应强度为多少？（3）在满足第（2）问的情况下，打在荧光屏上的电子束的宽度为多少？（已知电子的质量为m、电荷量为e）18．如图所示xOy平面，在x轴上从电离室产生的带正电的粒子，以几乎为零的初速度飘入电势差为U=200V的加速电场中，然后经过右侧极板上的小孔沿x轴进入到另一匀强电场区域，该电场区域围为﹣l≤x≤0（l=4cm），电场强度大小为E=×104V/m，方向沿y轴正方向．带电粒子经过y轴后，将进入一与y轴相切的圆形边界匀强磁场区域，磁场区域圆半径为r=2cm，圆心C到x轴的距离为d=4cm，磁场磁感应强度为B=8×10﹣2T，方向垂直xoy平面向外．带电粒子最终垂直打在与y轴平行、到y轴距离为L=6cm的接收屏上．求：（1）带电粒子通过y轴时离x轴的距离；（2）带电粒子的比荷；（3）若另一种带电粒子从电离室产生后，最终打在接收屏上y=cm处，则该粒子的比荷又是多少？19．如图所示，在竖直平面，虚线MO与水平线PQ相交于O，二者夹角θ=30°，在MOP围存在竖直向下的匀强电场，电场强度为E，MOQ上方的某个区域有垂直纸面向里的匀强磁场，磁感应强度为B，O点处在磁场的边界上，现有一群质量为m、电量为+q的带电粒子在纸面以速度v（0≤v≤）垂直于MO从O点射入磁场，所有粒子通过直线MO时，速度方向均平行于PQ向左，不计粒子的重力和粒子间的相互作用力．求：（1）速度最大的粒子在磁场中的运动时间；（2）速度最大的粒子打在水平线POQ上的位置离O点的距离；（3）磁场区域的最小面积．20．如图所示为某一仪器的部分原理示意图，虚线OA、OB关于y轴对称，∠AOB=90°，OA、OB将xOy平面分为Ⅰ、Ⅱ、Ⅲ三个区域，区域Ⅰ、Ⅲ存在水平方向的匀强电场，电场强度大小相等、方向相反．质量为m电荷量为q的带电粒子自x轴上的粒子源P处以速度v0沿y轴正方向射出，经时间t到达OA上的M点，且此时速度与OA垂直．已知M到原点O的距离OM=L，不计粒子的重力．求：（1）匀强电场的电场强度E的大小；（2）为使粒子能从M点经Ⅱ区域通过OB上的N点，M、N点关于y轴对称，可在区域Ⅱ加一垂直xOy平面的匀强磁场，求该磁场的磁感应强度的最小值和粒子经过区域Ⅲ到达x轴上Q点的横坐标；（3）当匀强磁场的磁感应强度取（2）问中的最小值时，且该磁场仅分布在一个圆形区域．由于某种原因的影响，粒子经过M点时的速度并不严格与OA垂直，成散射状，散射角为θ，但速度大小均相同，如图所示，求所有粒子经过OB时的区域长度．21．在xoy平面直角坐标系的第Ⅰ象限有射线OA，OA与x轴正方向夹角为30°，如图所示，OA与y轴所夹区域存在y轴负方向的匀强电场，其它区域存在垂直坐标平面向外的匀强磁场；有一带正电粒子质量m，电量q，从y轴上的P点沿着x轴正方向以大小为v的初速度射入电场，运动一段时间沿垂直于OA方向经过Q点进入磁场，经磁场偏转，过y轴正半轴上的M点再次垂直进入匀强电场．已知OP=h，不计粒子的重力．（1）求粒子垂直射线OA经过Q点的速度v；Q（2）求匀强电场的电场强度E与匀强磁场的磁感应强度B的比值；（3）粒子从M点垂直进入电场后，如果适当改变电场强度，可以使粒子再次垂直OA进入磁场，再适当改变磁场的强弱，可以使粒子再次从y轴正方向上某点垂直进入电场；如此不断改变电场和磁场，会使粒子每次都能从y轴正方向上某点垂直进入电场，再垂直OA方向进入磁场…，求粒子从P点开始经多长时间能够运动到O点？22．如图所示，图面有竖直线DD′，过DD′且垂直于图面的平面将空间分成Ⅰ、Ⅱ两区域．区域I有方向竖直向上的匀强电场和方向垂直图面的匀强磁场B（图中未画出）；区域Ⅱ有固定在水平面上高h=2l、倾角α=的光滑绝缘斜面，斜面顶端与直线DD′距离s=4l，区域Ⅱ可加竖直方向的大小不同的匀强电场（图中未画出）；C点在DD′上，距地面高H=3l．零时刻，质量为m、带电荷量为q的小球=、方向与水平面夹角θ=的速度，在区域I做半径r=P在K点具有大小v的匀速圆周运动，经CD水平进入区域Ⅱ．某时刻，不带电的绝缘小球A由斜面顶端静止释放，在某处与刚运动到斜面的小球P相遇．小球视为质点，不计空气阻力及小球P所带电量对空间电磁场的影响．l已知，g为重力加速度．（1）求匀强磁场的磁感应强度B的大小；；（2）若小球A、P在斜面底端相遇，求释放小球A的时刻tA（3）若小球A、P在时刻t=β（β为常数）相遇于斜面某处，求此情况下区域Ⅱ的匀强电场的场强E，并讨论场强E的极大值和极小值及相应的方向．23．如图，在x轴上方存在匀强磁场，磁感应强度大小为B，方向垂直于纸面向外；在x轴下方存在匀强电场，电场方向与xOy平面平行，且与x轴成45°夹角．一从y轴上P点沿y轴正方向射出，质量为m、电荷量为q（q＞0）的粒子以速度v一段时间后进入电场，进入电场时的速度方向与电场方向相反；又经过一段时间，磁场方向变为垂直纸面向里，大小不变，不计重力．T（1）求粒子从P点出发至第一次到达x轴时所需的时间；（2）若要使粒子能够回到P点，求电场强度的最大值．24．一半径为R的薄圆筒处于磁感应强度大小为B的匀强磁场中，磁场方向与筒的中心轴线平行，筒的横截面如图所示．图中直径MN的两端分别开有小孔，筒可绕其中心轴线转动，圆筒的转动方向和角速度大小可以通过控制装置改变．一不计重力的负电粒子从小孔M沿着MN方向射入磁场，当筒以大小为ω0的角速度转过90°时，该粒子恰好从某一小孔飞出圆筒．（1）若粒子在筒未与筒壁发生碰撞，求该粒子的荷质比和速率分别是多大？（2）若粒子速率不变，入射方向在该截面且与MN方向成30°角，则要让粒子与圆筒无碰撞地离开圆筒，圆筒角速度应为多大？25．如图所示，一小车置于光滑水平面上，轻质弹簧右端固定，左端栓连物块b，小车质量M=3kg，AO部分粗糙且长L=2m，动摩擦因数μ=0.3，OB部分光滑．另一小物块a．放在车的最左端，和车一起以v=4m/s的速度向右匀速运动，车撞到固定挡板后瞬间速度变为零，但不与挡板粘连．已知车OB部分的长度大于弹簧的自然长度，弹簧始终处于弹性限度．a、b两物块视为质点质量均为m=1kg，碰撞时间极短且不粘连，碰后一起向右运动．（取g=10m/s2）求：（1）物块a与b碰后的速度大小；（2）当物块a相对小车静止时小车右端B到挡板的距离；（3）当物块a相对小车静止时在小车上的位置到O点的距离．26．如图所示，在光滑的水平面上有一长为L的木板B，上表面粗糙，在其左端有一光滑的圆弧槽C，与长木板接触但不相连，圆弧槽的下端与木板上表面相平，B、C静止在水平面上．现有滑块A以初速V0从右端滑上B，并以V滑离B，恰好能到达C的最高点．A、B、C的质量均为m，试求：（1）木板B上表面的动摩擦因素μ；（2）圆弧槽C的半径R；（3）当A滑离C时，C的速度．27．如图所示，一质量M=0.4kg的小物块B在足够长的光滑水平台面上静止不动，其右侧固定有一轻质水平弹簧（处于原长）．台面的右边平滑对接有一等高的水平传送带，传送带始终以υ=1m/s的速率逆时针转动．另一质量m=0.1kg的小物块A以速度υ=4m/s水平滑上传送带的右端．已知物块A与传送带之间的动摩擦因数μ=0.1，传送带左右两端的距离l=3.5m，滑块A、B均视为质点，忽略空气阻力，取g=10m/s2．（1）求物块A第一次到达传送带左端时速度大小；（2）求物块A第一次压缩弹簧过程中弹簧的最大弹性势能E；pm（3）物块A会不会第二次压缩弹簧？28．历史上美国宇航局曾经完成了用“深度撞击”号探测器释放的撞击器“击中”坦普尔1号彗星的实验．探测器上所携带的重达370kg的彗星“撞击器”将以1.0×104m/s的速度径直撞向彗星的彗核部分，撞击彗星后“撞击器”融化消失，这次撞击使该彗星自身的运行速度出现1.0×10﹣7m/s的改变．已知普朗克常量h=6.6×10﹣34J•s．（计算结果保留两位有效数字）．求：①撞击前彗星“撞击器”对应物质波波长；②根据题中相关信息数据估算出彗星的质量．29．如图，ABD 为竖直平面的轨道，其中AB 段是水平粗糙的、BD 段为半径R=0.4m 的半圆光滑轨道，两段轨道相切于B 点．小球甲从C 点以速度υ0沿水平轨道向右运动，与静止在B 点的小球乙发生弹性碰撞．已知甲、乙两球的质量均为m ，小球甲与AB 段的动摩擦因数为μ=0.5，C 、B 距离L=1.6m ，g 取10m/s 2．（水平轨道足够长，甲、乙两球可视为质点）（1）甲乙两球碰撞后，乙恰能通过轨道的最高点D ，求乙在轨道上的首次落点到B 点的距离；（2）在满足（1）的条件下，求的甲的速度υ0；（3）若甲仍以速度υ0向右运动，增大甲的质量，保持乙的质量不变，求乙在轨道上的首次落点到B 点的距离围．30．动量定理可以表示为△p=F △t ，其中动量p 和力F 都是矢量．在运用动量定理处理二维问题时，可以在相互垂直的x 、y 两个方向上分别研究．例如，质量为m 的小球斜射到木板上，入射的角度是θ，碰撞后弹出的角度也是θ，碰撞前后的速度大小都是υ，如图所示．碰撞过程中忽略小球所受重力．a ．分别求出碰撞前后x 、y 方向小球的动量变化△p x 、△p y ；b ．分析说明小球对木板的作用力的方向．参考答案与试题解析一．解答题（共30小题）1．（2017•模拟）如图甲所示，建立Oxy坐标系，两平行极板P、Q垂直于y轴且关于x轴对称，极板长度和板间距均为l，第一四象限有磁场，方向垂直于Oxy 平面向里．位于极板左侧的粒子源沿x轴间右连续发射质量为m、电量为+q、速时间两板间加上如图乙所示的电压（不考度相同、重力不计的带电粒子在0～3t时刻经极板边虑极边缘的影响）．已知t=0时刻进入两板间的带电粒子恰好在t、B为已知量．（不考虑粒子间相互影响及返回板缘射入磁场．上述m、q、l、t间的情况）（1）求电压U的大小．时进入两板间的带电粒子在磁场中做圆周运动的半径．（2）求t（3）何时射入两板间的带电粒子在磁场中的运动时间最短？求此最短时间． 【解答】解：（1）t=0时刻进入两极板的带电粒子在电场中做匀变速曲线运动，t 0时刻刚好从极板边缘射出， 则有 y=l ，x=l ， 电场强度：E=…①，由牛顿第二定律得：Eq=ma …②， 偏移量：y=at 02…③ 由①②③解得：U 0=…④．（2）t 0时刻进入两极板的带电粒子，前t 0时间在电场中偏转，后t 0时间两极板没有电场，带电粒子做匀速直线运动． 带电粒子沿x 轴方向的分速度大小为：v x =v 0=…⑤带电粒子离开电场时沿y 轴负方向的分速度大小为：v y =a •t 0 …⑥ 带电粒子离开电场时的速度大小为：v=…⑦设带电粒子离开电场进入磁场做匀速圆周运动的半径为R ， 由牛顿第二定律得：qvB=m …⑧， 由③⑤⑥⑦⑧解得：R=…⑨；（3）在t=2t 0时刻进入两极板的带电粒子，在电场中做类平抛运动的时间最长，飞出极板时速度方向与磁场边界的夹角最小，而根据轨迹几何知识可知，轨迹的圆心角等于粒子射入磁场时速度方向与边界夹角的2倍，所以在t=2t 0时刻进入两极板的带电粒子在磁场中运动时间最短．。

2015年高考物理真题分类汇编：磁场(2015新课标I-14).两相邻的匀强磁场区域的磁感应强度大小不同，方向平行。

一速度方向与磁感应强度方向垂直的带电粒子（不计重力），从较强磁场区域进入到较弱磁场区域后，粒子的A. 轨道半径减小，角速度增大B. 轨道半径减小，角速度减小C. 轨道半径增大，角速度增大D. 轨道半径增大，角速度减小【答案】D【考点】洛伦兹力的公式；带电粒子在匀强磁场中的运动【解析】由于磁场方向与速度方向垂直，粒子只受洛伦兹力作用，带电粒子在磁场中所受的洛伦兹力提供所需的向心力：qvB=m ,得到轨道半径r=，由于洛伦兹力不做功，故带电粒子的线速度v不变，当粒子从较强到较弱磁场区域后，B减少时，r增大；由角速度ω=可判断角速度减小，故选项D正确。

【2015新课标II-18】18. 指南针是我国古代四大发明之一。

关于指南针，下列说明正确的是A. 指南针可以仅具有一个磁极B. 指南针能够指向南北，说明地球具有磁场C.指南针的指向会受到附近铁块的干扰D.在指南针正上方附近沿指针方向放置一直导线，导线通电时指南针不偏转【答案】BC考点：安培定则【2015新课标II-19】19. 有两个匀强磁场区域I和 II，I中的磁感应强度是II中的k倍，两个速率相同的电子分别在两磁场区域做圆周运动。

与I中运动的电子相比，II中的电子A. 运动轨迹的半径是I中的k倍B. 加速度的大小是I中的k倍C. 做圆周运动的周期是I中的k倍D. 做圆周运动的角速度是I中的k倍【答案】AC【解析】考点：带电粒子在磁场中的运动；圆周运动【2015重庆-1】. 题1图中曲线a、b、c、d为气泡室中某放射物质发生衰变放出的部分粒子的经迹，气泡室中磁感应强度方向垂直纸面向里。

以下判断可能正确的是A.a、b为β粒子的经迹B. a、b为γ粒子的经迹C. c、d为α粒子的经迹D. c、d 为β粒子的经迹【答案】D考点：本题考查放射线的性质、带电粒子在磁场中的运动。

磁场综合训练（一）1.弹性挡板围成边长为L = 100cm 的正方形abcd ，固定在光滑的水平面上，匀强磁场竖直向 下，磁感应强度为B = 0.5T ，如图所示. 质量为m =2×10-4kg 、带电量为q =4×10-3C 的小 球，从cd 边中点的小孔P 处以某一速度v 垂直于cd 边和磁场方向射入，以后小球与挡板 的碰撞过程中没有能量损失.（1）为使小球在最短的时间内从P 点垂直于dc 射出来，小球入射的速度v 1是多少？ （2）若小球以v 2 = 1 m/s 的速度入射，则需经过多少时间才能由P 点出来？2. 如图所示, 在区域足够大空间中充满磁感应强度大小为B 的匀强磁场,其方向垂直于纸面 向里.在纸面内固定放置一绝缘材料制成的边长为L 的等边三角形框架DEF , DE 中点S 处 有一粒子发射源,发射粒子的方向皆在图中截面内且垂直于DE 边向下，如图（a ）所示. 发射粒子的电量为+q ,质量为m ,但速度v 有各种不同的数值.若这些粒子与三角形框架碰撞 时均无能量损失,并要求每一次碰撞时速度方向垂直于被碰的边.试求： （1）带电粒子的速度v 为多大时,能够打到E 点?（2）为使S 点发出的粒子最终又回到S 点,且运动时间最短,v 应为多大?最短时间为多少? （3）若磁场是半径为a 的圆柱形区域，如图（b ）所示(图中圆为其横截面)，圆柱的轴线 通过等边三角形的中心O ，且a =)10133(L .要使S 点发出的粒子最终又回到S 点， 带电粒子速度v 的大小应取哪些数值？a b cdvD（a ）（b ）3.在直径为d的圆形区域内存在匀强磁场，磁场方向垂直于圆面指向纸外．一电荷量为q，质量为m的粒子，从磁场区域的一条直径AC上的A点射入磁场，其速度大小为v0,方向与AC成α．若此粒子恰好能打在磁场区域圆周上D点，AD与AC的夹角为β，如图所示．求该匀强磁场的磁感强度B的大小．Array4.如图所示，真空中有一半径为R的圆形磁场区域，圆心为O，磁场的方向垂直纸面向内，磁感强度为B，距离O为2R处有一光屏MN，MN垂直于纸面放置，AO过半径垂直于屏，延长线交于C．一个带负电粒子以初速度v0沿AC方向进入圆形磁场区域，最后打在屏上D 点，DC相距23R，不计粒子的重力．若该粒子仍以初速v0从A点进入圆形磁场区域，但方向与AC成600角向右上方，粒子最后打在屏上E5.如图所示，3条足够长的平行虚线a 、b 、c ，ab 间和bc 间相距分别为2L 和L ，ab 间和 bc 间都有垂直于纸面向里的匀强磁场，磁感应强度分别为B 和2B 。

可编辑修改精选全文完整版高考物理带电粒子在磁场中的运动真题汇编(含答案)及解析一、带电粒子在磁场中的运动专项训练1．如图甲所示，在直角坐标系中的0≤x≤L 区域内有沿y 轴正方向的匀强电场，右侧有以点（2L ，0）为圆心、半径为L 的圆形区域，与x 轴的交点分别为M 、N ，在xOy 平面内，从电离室产生的质量为m 、带电荷量为e 的电子以几乎为零的初速度从P 点飘入电势差为U 的加速电场中，加速后经过右侧极板上的小孔Q 点沿x 轴正方向进入匀强电场，已知O 、Q 两点之间的距离为2L，飞出电场后从M 点进入圆形区域，不考虑电子所受的重力。

（1）求0≤x≤L 区域内电场强度E 的大小和电子从M 点进入圆形区域时的速度v M ；（2）若圆形区域内加一个垂直于纸面向外的匀强磁场，使电子穿出圆形区域时速度方向垂直于x 轴，求所加磁场磁感应强度B 的大小和电子在圆形区域内运动的时间t ； （3）若在电子从M 点进入磁场区域时，取t ＝0，在圆形区域内加如图乙所示变化的磁场（以垂直于纸面向外为正方向），最后电子从N 点飞出，速度方向与进入圆形磁场时方向相同，请写出磁场变化周期T 满足的关系表达式。

【答案】（1）2U E L =，M eUv m=v M 的方向与x 轴的夹角为θ，θ＝45°；（2）2M mv mv B eR L e ==，3348M R L m t v eUππ==3）T 的表达式为22T n emU =（n ＝1，2，3，…） 【解析】 【详解】（1）在加速电场中，从P 点到Q 点由动能定理得：2012eU mv = 可得02eUv m=电子从Q 点到M 点，做类平抛运动， x 轴方向做匀速直线运动，02L m t L v eU==y 轴方向做匀加速直线运动，2122L eE t m=⨯ 由以上各式可得：2U E L=电子运动至M 点时：220()M Ee v v t m=+ 即：2M eUv m= 设v M 的方向与x 轴的夹角为θ，02cos 2M v v θ== 解得：θ＝45°。

电粒子在磁场中的圆周运动1．处于匀强磁场中的一个带电粒子，仅在磁场力作用下做匀速圆周运动．将该粒子的运动等效为环形电流，那么此电流值( ) A ．与粒子电荷量成正比 B ．与粒子速率成正比 C ．与粒子质量成正比 D ．与磁感应强度成正比答案 D解析 假设带电粒子的电荷量为q ，在磁场中做圆周运动的周期为T ＝2πm qB ，则等效电流i ＝q T ＝q 2B2πm ，故答案选D.带电粒子在有界磁场中的运动2．如图377所示，在第Ⅰ象限内有垂直纸面向里的匀强磁场，一对正、负电子分别以相同速率沿与x 轴成30°角的方向从原点射入磁场，则正、负电子在磁场中运动的时间之比为( )图377A ．1∶2B ．2∶1C ．1∶ 3D ．1∶1答案 B解析 正、负电子在磁场中运动轨迹如图所示，正电子做匀速圆周运动在磁场中的部分对应圆心角为120°，负电子圆周部分所对应圆心角为60°，故时间之比为2∶1.回旋加速器问题图3783．回旋加速器是加速带电粒子的装置，其核心部分是分别与高频交流电极相连接的两个D 形金属盒，两盒间的狭缝中形成的周期性变化的电场，使粒子在通过狭缝时都能得到加速，两D 形金属盒处于垂直于盒底面的匀强磁场中，如图378所示，要增大带电粒子射出时的动能，下列说法中正确的是( ) A ．增加交流电的电压 B ．增大磁感应强度 C ．改变磁场方向 D ．增大加速器半径答案 BD解析 当带电粒子的速度最大时，其运动半径也最大，由牛顿第二定律q v B ＝m v 2r ，得v ＝qBrm .若D 形盒的半径为R ，则R ＝r 时，带电粒子的最终动能E km ＝12m v 2＝q 2B 2R 22m .所以要提高加速粒子射出的动能，应尽可能增大磁感应强度B 和加速器的半径R .(时间：60分钟)题组一 带电粒子在磁场中的圆周运动图3791．如图379所示，ab 是一弯管，其中心线是半径为R 的一段圆弧，将它置于一给定的匀强磁场中，方向垂直纸面向里．有一束粒子对准a 端射入弯管，粒子的质量、速度不同，但都是一价负粒子，则下列说法正确的是( )A ．只有速度大小一定的粒子可以沿中心线通过弯管B ．只有质量大小一定的粒子可以沿中心线通过弯管C ．只有质量和速度乘积大小一定的粒子可以沿中心线通过弯管D ．只有动能大小一定的粒子可以沿中心线通过弯管 答案 C解析 由R ＝m vqB 可知，在相同的磁场，相同的电荷量的情况下，粒子做圆周运动的半径决定于粒子的质量和速度的乘积．图37102．如图3710所示，水平导线中有电流I 通过，导线正下方的电子初速度的方向与电流I 的方向相同，则电子将( )A ．沿路径a 运动，轨迹是圆B ．沿路径a 运动，轨迹半径越来越大C ．沿路径a 运动，轨迹半径越来越小D ．沿路径b 运动，轨迹半径越来越小 答案 B解析 由左手定则可判断电子运动轨迹向下弯曲．又由r ＝m vqB 知，B 减小，r 越来越大，故电子的径迹是a .故选B.3．一电子在匀强磁场中，以一正电荷为圆心在一圆轨道上运行．磁场方向垂直于它的运动平面，电场力恰好是磁场作用在电子上的磁场力的3倍，电子电荷量为e ，质量为m ，磁感应强度为B ，那么电子运动的角速度可能为( )A ．4Be mB ．3Be mC ．2Be m D.Be m答案 AC解析 向心力可能是F 电＋F B 或F 电－F B ，即4eB v 1＝m v 21R ＝mω21R 或2eB v 2＝m v 22R ＝mω22R ，所以角速度为ω1＝4Be m 或ω2＝2Be m.故A 、C 正确．4．在匀强磁场中，一个带电粒子做匀速圆周运动，如果又顺利垂直进入另一磁感应强度是原来磁感应强度2倍的匀强磁场中做匀速圆周运动，则( ) A ．粒子的速率加倍，周期减半 B ．粒子的速率不变，轨道半径减半 C ．粒子的速率减半，轨道半径变为原来的14D ．粒子的速率不变，周期减半 答案 BD解析 由R ＝m v qB 可知，磁场加倍半径减半，洛伦兹力不做功，速率不变，由T ＝2πmBq 可知，周期减半，故B 、D 选项正确．图37115．如图3711所示，一带电粒子(重力不计)在匀强磁场中沿图中轨道运动，中央是一薄绝缘板，粒子在穿过绝缘板时有动能损失，由图可知( ) A ．粒子的运动方向是abcde B ．粒子带正电C ．粒子的运动方向是edcbaD ．粒子在下半周期比上半周期所用时间长 答案 BC题组二 带电粒子在有界磁场中运动图37126．空间存在方向垂直于纸面向里的匀强磁场，图3712中的正方形为其边界．一细束由两种粒子组成的粒子流沿垂直于磁场的方向从O 点入射．这两种粒子带同种电荷，它们的电荷量、质量均不同，但其比荷相同，且都包含不同速率的粒子．不计重力．下列说法正确的是( ) A ．入射速度不同的粒子在磁场中的运动时间一定不同 B ．入射速度相同的粒子在磁场中的运动轨迹一定相同 C ．在磁场中运动时间相同的粒子，其运动轨迹一定相同D ．在磁场中运动时间越长的粒子，其轨迹所对的圆心角一定越大 答案 BD解析 由于粒子比荷相同，由R ＝m vqB 可知速度相同的粒子轨迹半径相同，运动轨迹也必相同，B 正确．对于入射速度不同的粒子在磁场中可能的运动轨迹如图所示，由图可知，粒子的轨迹直径不超过磁场边界一半时转过的圆心角都相同，运动时间都为半个周期，而由T ＝2πmqB 知所有粒子在磁场运动周期都相同，A 、C 皆错误．再由t ＝θ2πT ＝θmqB可知D 正确，故选BD.图37137．如图3713所示，有界匀强磁场边界线SP ∥MN ，速率不同的同种带电粒子从S 点沿SP 方向同时射入磁场．其中穿过a 点的粒子速度v 1与MN 垂直；穿过b 点的粒子速度v 2与MN 成60°角，设粒子从S 到a 、b 所需时间分别为t 1和t 2，则t 1∶t 2为(重力不计)( ) A ．1∶3 B ．4∶3 C ．1∶1 D ．3∶2答案 D解析 如图所示，可求出从a 点射出的粒子对应的圆心角为90°.从b 点射出的粒子对应的圆心角为60°.由t ＝α2πT ，可得：t 1∶t 2＝3∶2，故选D.图37148．如图3714所示，直角三角形ABC 中存在一匀强磁场，比荷相同的两个粒子沿AB 方向射入磁场，分别从AC 边上的P 、Q 两点射出，则( ) A ．从P 射出的粒子速度大 B ．从Q 射出的粒子速度大C ．从P 射出的粒子，在磁场中运动的时间长D ．两粒子在磁场中运动的时间一样长 答案 BD解析 作出各自的轨迹如图所示，根据圆周运动特点知，分别从P 、Q 点射出时，与AC 边夹角相同，故可判定从P 、Q 点射出时，半径R 1＜R 2，所以，从Q 点射出的粒子速度大，B 正确；根据图示，可知两个圆心角相等，所以，从P 、Q 点射出时，两粒子在磁场中的运动时间相等．正确选项应是B 、D. 题组三 质谱仪和回旋加速器图37159．如图3715是质谱仪的工作原理示意图．带电粒子被加速电场加速后，进入速度选择器．速度选择器内相互正交的匀强磁场和匀强电场的强度分别为B 和E .平板S 上有可让粒子通过的狭缝P 和记录粒子位置的胶片A 1A 2.平板S 下方有磁感应强度为B 0的匀强磁场．下列表述正确的是( ) A ．质谱仪是分析同位素的重要工具 B ．速度选择器中的磁场方向垂直纸面向外 C ．能通过狭缝P 的带电粒子的速率等于EBD ．粒子打在胶片上的位置越靠近狭缝P ，粒子的比荷越小答案 ABC解析 质谱仪是测量带电粒子的质量和分析同位素的重 要工具，故A 选项正确；速度选择器中电场力和洛伦兹力是一对平衡力，即：q v B ＝qE ，故v ＝EB ，根据左手定则可以确定，速度选择器中的磁场方向垂直纸面向外，故B 、C 选项正确．粒子在匀强磁场中运动的半径r ＝m v qB 0，即粒子的比荷qm ＝v B 0r ，由此看出粒子的运动半径越小，粒子打在胶片上的位置越靠近狭缝P ，粒子的比荷越大，故D 选项错误． 10．用回旋加速器分别加速α粒子和质子时，若磁场相同，则加在两个D 形盒间的交变电压的频率应不同，其频率之比为( )A ．1∶1B ．1∶2C ．2∶1D ．1∶3 答案 B图371611．(2014·高新区高二检测)一个用于加速质子的回旋加速器，其核心部分如图3716所示，D 形盒半径为R ，垂直D 形盒底面的匀强磁场的磁感应强度为B ，两盒分别与交流电源相连．下列说法正确的是( ) A ．质子被加速后的最大速度随B 、R 的增大而增大 B ．质子被加速后的最大速度随加速电压的增大而增大 C ．只要R 足够大，质子的速度可以被加速到任意值 D ．不需要改变任何量，这个装置也能用于加速α粒子 答案 A解析 由r ＝m v qB 知，当r ＝R 时，质子有最大速度v m ＝qBRm ，即B 、R 越大，v m 越大，v m 与加速电压无关，A 对、B 错．随着质子速度v 的增大、质量m 会发生变化，据T ＝2πmqB 知质子做圆周运动的周期也变化，所加交流电与其运动不再同步，即质子不可能一直被加速下去，C 错．由上面周期公式知α粒子与质子做圆周运动的周期不同，故此装置不能用于加速α粒子，D 错． 题组四 综合应用图371712．带电粒子的质量m ＝1.7×10－27kg ，电荷量q ＝1.6×10－19C ，以速度v ＝3.2×106 m/s 沿垂直于磁场同时又垂直于磁场边界的方向进入匀强磁场中，磁场的磁感应强度为B ＝0.17 T ，磁场的宽度L ＝10 cm ，如图3717所示．(1)带电粒子离开磁场时的速度多大？ (2)带电粒子在磁场中运动多长时间？(3)带电粒子在离开磁场时偏离入射方向的距离d 为多大？(g 取10 m/s 2) 答案 见解析解析 粒子所受的洛伦兹力F 洛＝q v B ≈8.7×10－14 N ，远大于粒子所受的重力G ＝mg ＝1.7×10－26 N ，故重力可忽略不计．(1)由于洛伦兹力不做功，所以带电粒子离开磁场时速度仍为3.2×106 m/s.(2)由q v B ＝m v 2r 得轨道半径r ＝m v qB ＝1.7×10－27×3.2×1061.6×10－19×0.17m ＝0.2 m ．由题图可知偏转角θ满足：sin θ＝Lr ＝0.1 m 0.2 m ＝0.5，所以θ＝30°＝π6，带电粒子在磁场中运动的周期T ＝2πm qB，可见带电粒子在磁场中运动的时间t ＝θ2π·T ＝112T ，所以t ＝πm 6qB ＝ 3.14×1.7×10－276×1.6×10－19×0.17 s ≈3.3×10－8 s. (3)带电粒子在离开磁场时偏离入射方向的距离d ＝r (1－cos θ)＝0.2×(1－32)m ≈2.7×10－2 m.图371813．如图3718所示，两个板间存在垂直纸面向里的匀强磁场，一带正电的质子以速度v 0从O 点垂直射入．已知两板之间距离为d .板长为d ，O 点是NP 板的正中点，为使粒子能从两板之间射出，试求磁感应强度B 应满足的条件(已知质子带电荷量为q ，质量为m )． 答案4m v 05dq ≤B ≤4m v 0dq解析 如图所示，由于质子在O 点的速度垂直于板NP ，所以粒子在磁场中做圆周运动的圆心O ′一定位于NP 所在的直线上．如果直径小于ON ，则轨迹将是圆心位于ON 之间的一段半圆弧． (1)如果质子恰好从N 点射出，R 1＝d 4，q v 0B 1＝m v 20R 1.所以B 1＝4m v 0dq.(2)如果质子恰好从M 点射出R 22－d 2＝⎝⎛⎭⎫R 2－d 22，q v 0B 2＝m v 20R 2，得B 2＝4m v 05dq.所以B 应满足4m v 05dq ≤B ≤4m v 0dq.图371914．如图3719，一个质量为m ，电荷量为－q ，不计重力的带电粒子从x 轴上的P (a,0)点以速度v ，沿与x 轴正方向成60°的方向射入第一象限内的匀强磁场中，并恰好垂直于y 轴射出第一象限，求： (1)匀强磁场的磁感应强度B ； (2)穿过第一象限的时间． 答案 (1)3m v 2qa (2)43πa 9v解析 (1)作出带电粒子做圆周运动的圆心和轨迹，由图中几何关系知： R cos 30°＝a ，得：R ＝23a3Bq v ＝m v 2R 得：B ＝m v qR ＝3m v2qa .(2)运动时间：t ＝120°360°·2πm qB ＝43πa9v.。

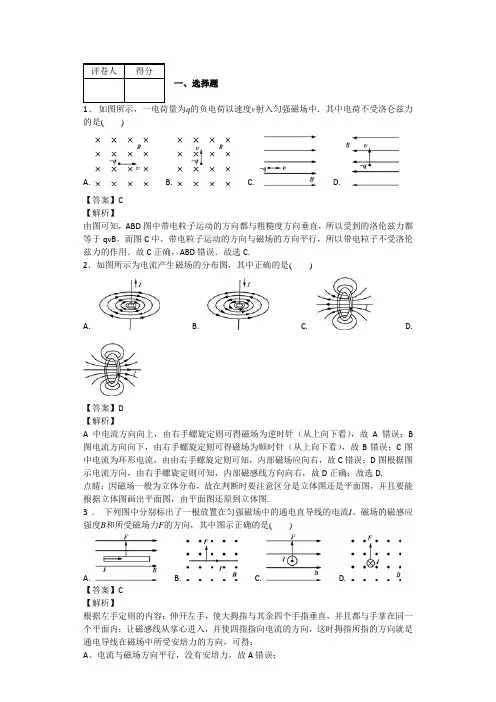

WORD格式整理一、选择题1．如图所示，一电荷量为q的负电荷以速度v射入匀强磁场中．其中电荷不受洛仑兹力的是( )A. B. C. D.【答案】C【解析】由图可知，ABD图中带电粒子运动的方向都与粗糙度方向垂直，所以受到的洛伦兹力都等于qvB，而图C中，带电粒子运动的方向与磁场的方向平行，所以带电粒子不受洛伦兹力的作用．故C正确，ABD错误．故选C.2．如图所示为电流产生磁场的分布图，其中正确的是( )A. B. C. D.【答案】D【解析】A中电流方向向上，由右手螺旋定则可得磁场为逆时针（从上向下看），故A错误；B图电流方向向下，由右手螺旋定则可得磁场为顺时针（从上向下看），故B错误；C图中电流为环形电流，由由右手螺旋定则可知，内部磁场应向右，故C错误；D图根据图示电流方向，由右手螺旋定则可知，内部磁感线方向向右，故D正确；故选D.点睛：因磁场一般为立体分布，故在判断时要注意区分是立体图还是平面图，并且要能根据立体图画出平面图，由平面图还原到立体图.3．下列图中分别标出了一根放置在匀强磁场中的通电直导线的电流I、磁场的磁感应强度B和所受磁场力F的方向，其中图示正确的是( )A. B. C. D.【答案】C【解析】根据左手定则的内容：伸开左手，使大拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线从掌心进入，并使四指指向电流的方向，这时拇指所指的方向就是通电导线在磁场中所受安培力的方向，可得：A、电流与磁场方向平行，没有安培力，故A错误；B、安培力的方向是垂直导体棒向下的，故B错误；C、安培力的方向是垂直导体棒向上的，故C正确；D、电流方向与磁场方向在同一直线上，不受安培力作用，故D错误．故选C.点睛：根据左手定则直接判断即可，凡是判断力的方向都是用左手，要熟练掌握，是一道考查基础的好题目.4．如图所示，水平地面上固定着光滑平行导轨，导轨与电阻R连接，放在竖直向上的匀强磁场中，杆的初速度为v0，不计导轨及杆的电阻，则下列关于杆的速度与其运动位移之间的关系图像正确的是（）A. B. C. D.【答案】C【解析】导体棒受重力、支持力和向后的安培力；感应电动势为：E=BLv感应电流为：I=II安培力为：I=III=I 2I2II=II=I△I△I故：I 2I2II△I＝I△I求和，有：I 2I2I∑I△I＝I∑△I故：I 2I2II＝I(I0−I)故v与x是线性关系；故C正确，ABD错误；故选：C．5．如图所示，直角三角形ABC中存在一匀强磁场，比荷相同的两个粒子沿AB方向射入磁场，粒子仅受磁场力作用，分别从AC边上的P、Q两点射出，则( )A. 从P射出的粒子速度大B. 从Q射出的粒子速度大C. 从P射出的粒子，在磁场中运动的时间长D. 两粒子在磁场中运动的时间一样长【答案】BD【解析】试题分析：粒子在磁场中做圆周运动，根据题设条件作出粒子在磁场中运动的轨迹，根据轨迹分析粒子运动半径和周期的关系，从而分析得出结论．WORD 格式整理粒子在磁场中做匀速圆周运动，根据几何关系（图示弦切角相等），粒子在磁场中偏转的圆心角相等，根据粒子在磁场中运动的时间：I =I 2II ，又因为粒子在磁场中圆周运动的周期I =2II II ，可知粒子在磁场中运动的时间相等，故D 正确，C 错误；如图，粒子在磁场中做圆周运动，分别从P 点和Q 点射出，由图知，粒子运动的半径I I <I I ，又粒子在磁场中做圆周运动的半径I =II II知粒子运动速度I I <I I ，故A 错误B 正确；【点睛】带电粒子在匀强磁场中运动时，洛伦兹力充当向心力，从而得出半径公式I =II II ，周期公式I =2II II ，运动时间公式I =I 2I I ，知道粒子在磁场中运动半径和速度有关，运动周期和速度无关，画轨迹，定圆心，找半径，结合几何知识分析解题，6．在等边三角形的三个顶点a 、b 、c 处，各有一条长直导线垂直纸面放置，导线中通有大小相等的恒定电流，方向如图所示．过c 点的导线所受安培力的方向( )A. 与ab 边平行，竖直向上B. 与ab 边垂直，指向右边C. 与ab 边平行，竖直向下D. 与ab 边垂直，指向左边【答案】D【解析】试题分析：先根据右手定则判断各个导线在c 点的磁场方向，然后根据平行四边形定则，判断和磁场方向，最后根据左手定则判断安培力方向导线a 在c 处的磁场方向垂直ac 斜向下，b 在c 处的磁场方向垂直bc 斜向上，两者的和磁场方向为竖直向下，根据左手定则可得c 点所受安培力方向为与ab 边垂直，指向左边，D 正确；7．下列说法中正确的是( )A. 电场线和磁感线都是一系列闭合曲线B. 在医疗手术中，为防止麻醉剂乙醚爆炸，医生和护士要穿由导电材料制成的鞋子和外套，这样做是为了消除静电C. 奥斯特提出了分子电流假说D. 首先发现通电导线周围存在磁场的科学家是安培【答案】B【解析】电场线是从正电荷开始，终止于负电荷，不是封闭曲线，A 错误；麻醉剂为易挥发性物品，遇到火花或热源便会爆炸，良好接地，目的是为了消除静电，这些要求与消毒无关，B 正确；安培发现了分子电流假说，奥斯特发现了电流的磁效应，CD 错误；8．在如图所示的平行板电容器中，电场强度E 和磁感应强度B 相互垂直，一带正电的粒子q 以速度v 沿着图中所示的虚线穿过两板间的空间而不偏转（忽略重力影响）。

2015年物理高考解析磁场电磁感应题型本文将对2015年物理高考中关于磁场和电磁感应的题目进行解析。

通过详细的分析和解答，希望能够帮助大家更好地理解和应对这一考题类型。

题目一：某永磁铁直径为2cm，自北至南产生均匀磁场，磁感应强度为1T。

一质点在铁的中心轴线上以速度υ匀速运动，该质点经过铁球中心1秒钟所受到的洛伦兹力为F。

已知电子电荷为e，那么F的大小为？解析：这是一道关于磁场和洛伦兹力的经典题目。

首先，我们可以根据洛仑兹力的公式F = qvBsinθ来计算质点所受的洛伦兹力。

由于题目中并未给出质点的电荷量，我们可以推测质点是带电粒子，其电荷量为e。

然后，我们需要确定质点在通过铁球中心1秒钟所受到的力。

根据质点在铁球中心1秒钟内的运动速度v = s/t，其中s为质点在铁球中心轴线上的位移，t为运动时间。

根据题目提供的信息，可知质点在铁球中心轴线上的位移为直径的一半，即s = 1cm = 0.01m。

而运动时间t为1秒。

接下来，我们还需计算质点在磁场中的磁感应强度B。

根据题目所述，永磁铁所产生的均匀磁场的磁感应强度为1T。

综上所述，我们可以将以上已知条件代入洛伦兹力的公式，计算出质点所受的洛伦兹力F的大小。

计算过程如下：F = qvBsinθF = evBsinθF = e(vBsinsin0°)由于sin0° = 0，所以质点所受的洛伦兹力F的大小为0。

题目二：在电磁感应实验中，一个线圈共有N匝，面积为S，线圈的两端分别接入一个电阻为R的电路，初始状态下线圈周围的磁感应强度B为0。

现在在线圈内瞬时产生一个磁感应强度为B的磁场，并保持不变。

经过一段时间后，电路中的电流达到稳定状态，为I。

根据给定信息，求线圈发生变化的时间。

解析：这是一道关于电磁感应和电路稳定状态的题目。

我们需要根据已知的条件求解线圈发生变化的时间。

首先，根据安培环路定理，我们可以得到在线圈内感应电动势ε 的表达式为ε = -N(dφ/dt)，其中N为线圈匝数，φ为线圈的磁通量，t为时间。
