广电光纤到户 PPT

广电光纤到户 PPT

OLT
主干光缆
光交 /ODF
主干/ 配线光缆
配线光交 /光分箱
光进 节点
配线光缆 分光器 1：n
引入光缆
MDU
五类线
电缆 接头盒
引入/皮线 光缆
电缆
小区公 共部分
电缆 接头盒
皮线光缆
电缆
楼道内
E8-C
户内
FTTB
FTTHBiblioteka FTTNFTTH与FTTB组网方式比较
一根光纤四个波长到户：1000MHz带宽的1550nm外调制光发射机波长传送 下行单向广播电视节目；1550nm直调光发射机波长传送IPQAM VOD业务； 用EPON下行为1490nm波长，上行1310nm波长进行双向数据业务和IPTV 等交互视频业务的开展。1550nm外调制光发射机波长和1550nm直调光发 射机波长做DWDM合波，再与EPON的1490/1310nm波长做CWDM合波， 共享光纤和分光平台，从而实现FTTH四个波长到户，区别于其它电信运营 商的技术模式，既保留了广电广播网覆盖和IPQAM VOD业务，同时也实现 了电信双向数据业务和IPTV VOD业务。采用RF和EPON的CWDM叠加，从 而实现了广播网和电信网的融合。
凭借20年来在有线电视设备制造业界的丰厚积淀，其产品的技术、性能及 研发水平均处于国内领先地位。擅长射频技术和数据通信传输设备的研究，并 在成都设立了数字电视设备研发中心，使公司的产品覆盖整个CATV系统，模 拟、数字前端设备、1550nm、1310nm、1490nm电视数据光纤传输设备、 RF系统传输（双向）设备、EPON、EOC数据通信设备，是目前国内产品品 种最全的CATV及数据通信专业厂家。
广电开展FTTH的必要性
FTTH的时代已经来临，这已经成为不可逆转的趋势。FTTH将成为通信业 的另一次革命性转变，而FTTH将给设备商、运营商，以及整个产业链带来 的巨大冲击。对于广电通信运营商和业务提供商来说，FTTH无疑是对它们 有着重大影响的全球性技术革命，和移动电话业务、有线数字电视一样， 这一次大规模的产业和应用变迁，既蕴含着巨大的商机，也潜藏着极大的 挑战。

光纤到户(FTTH)接入PPT课件

光纤到户(FTTH)接入PPT课件
3、老小区之内已有联通、电信接入，考虑成本、接入率等情况，需确定 接入端口数，建议30%端口覆盖率。
2020/3/24
9
四、FTTH接入广覆盖与薄覆盖
目前FTTH工程主要应用场景为住宅小区、商务楼宇、沿街商铺等用
户密集的区域。新委托需局方确认广覆盖与薄覆盖接入？建议采用 30%-40%比例薄覆盖接入。 1、广覆盖
光交
分光器
分纤箱
ONT
集中分光
➢ 优点：分光器端口利用率高；对PON口、主干光缆纤芯的占用率低；链 路衰耗低；业务装机工作量少，维护工作量少。
➢ 缺点：前期配线光缆建设投资规模稍大，小区规模较大时需增加少量光 交接箱，占用小区管道管孔资源较多。
2020/3/24
12
分散分光模式
五、分光方式
Hale Waihona Puke 驻地网建设范围光纤到户(FTTH)接入
2020/3/24
1
内容
一、综述 二、网络拓扑结构图 三、FTTH建设场景 四、FTTH接入广覆盖与薄覆盖 五、分光方式 六、FTTH工程设计重要注意事项 七、投资分析
2020/3/24
2
一、综述
FTTH是指把光纤用于接入层网络，使光纤直接连入用户的 接入组网方式。光纤接入网采用光纤作为传输媒介，具有 传输容量大、传输质量高、高可靠性、传输距离长、抗电 磁干扰等优点。是近几年来固定宽带接入的发展方向。
➢ 缺点：分光器设置在楼道，端口利用率低；PON口、主干光缆纤芯的占 用稍高。装维较为困难。
设计时综合考虑场景，选择最优分光模式！如已有WLAN接入老小区，
采用分散分光模式较好，别墅群小区采用集中分光模式，等场景。如果有
特殊要求，需和局方一块商定。

综合布线系统及光纤入户PPT

综合布线系统及光纤入户PPT

二、综合线系统的组成
2.4管理间子系统：
1.概念：管理间子系统也称为电信间或者配线间，是专门安装楼层机柜、配线架、交换机和配线设备的楼层管理间。 2.管理间子系统，多数情况下采用6U-12U壁挂式机柜，一般安装在每个楼层的竖井内或者楼道中间位置。 3.组成： 机柜
一、综合布线系统基本结构
·
建筑群中心机房
大楼设备间
大楼设备间
大楼设备间
大楼设备间
楼层配线间
楼层配线间
信息点
信息点
信息点
信息点
信息点
楼层配线间
楼层配线间
楼层配线间
楼层配线间
信息点
信息点
信息点
信息点
信息点
信息点
信息点
信息点
分布式（三级）
分布式（二级）
集中式
二、综合线系统的组成
2.1综合布线子系统分布：
光缆交接箱
ONU
分光器
五、光纤入户室外 （ODN）布线模型
5.1楼宇住宅模型：
5.1楼宇住宅模型：
五、光纤入户室外 （ODN）布线模型
五、光纤入户室外 （ODN）布线模型
5.2 别墅模型：
光缆交接箱+光缆分纤箱+ 分光器
5.2 别墅模型：
五、光纤入户室外 （ODN）布线模型
六、光纤入户室内布线模型
二、综合线系统的组成
2.5垂直子系统：
1.概念：通过主干线缆将设备间系统与各楼层管理间子系统连接起来。 2.通信介质一般选用为及光纤、大对数电缆。
2.6设备间子系统：
二、综合线系统的组成
1.概念：设备间子系统应由语音、图像、数据等各种设备及其配线设备和主配线架等组成。

工程项目光纤入户安装活动培训课件ppt

工程项目光纤入户安装活动培训课件ppt

总配线架
用户引入线 用户终端
电缆覆盖与FTTH的区别
• FTTH覆盖模式
主干光缆
光缆交接箱 配线光缆
分光器
配线光缆
光分纤盒
光缆配线架
皮线光缆
ONU-1
ONU-2
ONU-3
ONU-N
电缆覆盖与FTTH的区别
➢ 相同点： 1. 网络结构基本相同---都包含有配线架、交接设备、分路设
备、传输缆线。
➢ 不同点： 1. 设备之间分别采用铜缆、光缆连接。 2. 局端设备与用户终端之间分别传输的是电信号、光信号。 3. FTTH覆盖模式中使用了无源光复用器件（分光器）。 4. FTTH设备间采用专用连接器材。
FTTH的特点
➢ 传输容量大。 ➢ 传输距离远。 ➢ 传输速度快。 ➢ 可提供多种不同的业务。 ➢ 线缆重量轻。 ➢ 材料耐腐蚀。 ➢ 抗干扰能力强，受环境影响小。 ➢ 无源网络，减少供电影响。 ➢ 网络建设成本低。
FTTH给装维工作带来哪些便利
1. 提高网络稳定性，降低故障率。 ➢ 标准化的连接、熔接方式，连接更可靠。 ➢ 无源光网络，减少中间供电环节。 ➢ 缆线不受雨雪、潮湿天气影响，不发生锈蚀， 运行更稳定。
碟形引入光缆
EPON基础知识
PON：Passive Optical Network 无源光网络
EPON：Ethernet Passive Optical Network 以太网无源光网络
EPON基础知识
下行：OLT--ONU
1490n m
送往特定终端
802.3 Frame
差错检测域
净荷
信头
Error detection field Variable-length packet Header

光纤到户(FTTH)工程施工验收规范PPT培训课件

光纤到户(FTTH)工程施工验收规范PPT培训课件
详细描述
设备兼容性问题可能导致信号传输不稳定或无法传输。为了解决这个问题，在选择设备时需要确保它 们之间具有良好的兼容性，并按照工程规范进行施工和配置。同时，在验收过程中应进行设备兼容性 测试，以确保工程的稳定性和可靠性。
05
案例分析
成功案例一：某小区FTTH改造项目
总结词
高效实施、用户满意度高
失败案例：某运营商FTTH接入故障分析
总结词
故障频发、维护困难
详细描述
该运营商在FTTH接入项目中出现了多 次故障，且故障排查和维护困难，导 致了用户的不满和投诉，需要进行深 入分析和改进。
06
总结与展望
FTTH的发展趋势与前景
FTTH技术不断成熟
随着光纤技术的不断发展，光纤到户工程的施工和验收技 术也将不断得到完善，为更多的用户提供更稳定、更快速 的网络服务。
02
FTTH工程施工规范
施工前的准备
01
02
03
现场勘查
对施工环境进行实地考察， 了解现场情况，确定施工 方案。
材料准备
根据施工方案，准备所需 的光纤、光缆、接续盒等 材料，确保质量合格。
人员组织
组建专业的施工团队，明 确各岗位的职责和分工。
光纤的选择与布放
光纤类型选择
根据传输需求选择合适的 光纤类型，如单模光纤或 多模光纤。
验收前的准备
验收人员资质
确保验收人员具备相关的专业知 识和经验，熟悉FTTH工程的施
工和验收标准。
验收工具准备
准备齐全的验收工具，包括光功 率计、光时域反射仪、光衰减器
等必要的测试设备。
验收环境检查
对施工现场进行清理，确保没有 杂物和灰尘，同时检查施工是否

光纤到户讲义

光纤到户讲义

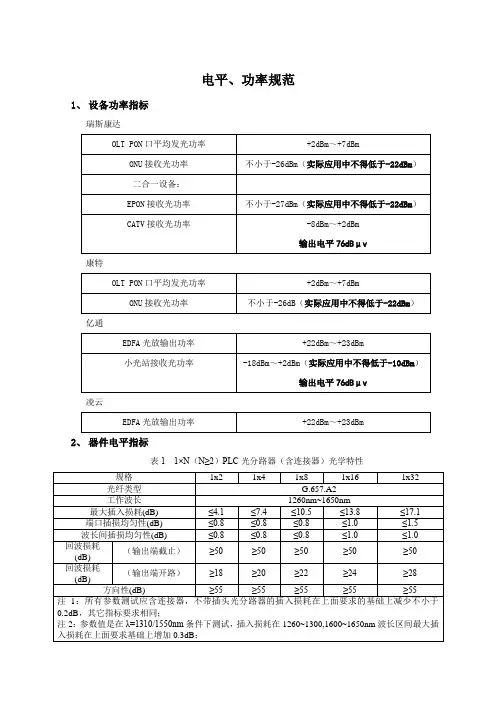

电平、功率规范1、设备功率指标瑞斯康达康特亿通凌云2、器件电平指标表1 1×N（N≥2）PLC光分路器（含连接器）光学特性3、光缆衰耗指标光缆衰耗按1310nm窗口计算，线路衰耗约为0.35 dB/km，光缆衰耗按1490nm窗口计算，线路衰耗约为0.30 dB/km，光缆衰耗按1550nm窗口计算，线路衰耗约为0.2 dB/km。

根据以上指标，对双纤到户项目全链路损耗测试做以下要求：1、所有测试数据均为在1310nm窗口下的测试值；2、从OLT到光分箱全链路损耗（线损+插损）应控制在22dB±2dB，末端接收光功率范围为-20dB±2dB。

3、从光放到光分箱全链路损耗（线损+插损）应控制在30dB±2dB，末端接收光功率范围为-8dB（±2dB）。

全链路标签规范1、标签打标全链路标签分为A段标签和B段标签A段标签：从OLT到二级光交内上行所有跳纤均需打A段标B段标签：二级光交成端盘跳纤以及光分箱内尾纤需打B段标2、FTTH光缆吊牌A．管道光缆吊牌主干道上管道光缆吊牌：一级光交至二级光交区间小区管道内光缆吊牌：二级光交至光分箱区间B．一、二级光交箱光缆吊牌C．小区光分箱光缆吊牌吊牌示例：示例1：常青花园机房出144芯到常青花园GJ001，GJ001出24芯光缆到常青花园十一小区GW001，从GW001出12芯到楼道光分箱GF045，从GF045出4芯光缆到GF046。

光交GJ001箱体外：命名：常青花园A1/GJ001编码：JHQ.CQHY0A1/GJ001光交GW001箱体外：命名：常青花园十一小区/GW001编码：JHQ.CQHYSY/GW001光分箱GF045箱体外：命名：常青花园十一小区17栋1单元3楼/GF045编码：JHQ.CQHYSY/GW001/GF045从机房出144芯光缆及GJ001进144芯光缆上应挂吊牌：命名：常青花园0A1 -常青花园GJ001/01接入主干/SM144编码：JHQ.CQHY0A1 -JHQ.CQHY0A1/GJ001/JZG01/SM144在GJ001出纤24芯光缆上应挂吊牌：命名：常青花园0A1/GJ001-常青花园十一小区GW001/01配线光缆/SM24编码：JHQ.CQHY0A1/GJ001-JHQ.CQHY0A1/GJ001/GW001/PXG01/SM24在GW001主干进线光缆上应挂吊牌：命名：常青花园0A1/GJ001-常青花园十一小区GW001/01 配线光缆/SM24编码：JHQ.CQHY0A1/GJ001-JHQ.CQHY0A1/GJ001/GW001/PXG01/SM24在GW001出线光缆上应挂吊牌：命名：常青花园十一小区GW001-17栋1单元3楼GF045/01配线光缆/SM12编码：JHQ.CQHY0A1/GJ001/GW001-JHQ.CQHY0A1/GJ001/GW001/GF045/PXG01/SM12在GF045进线光缆上应挂吊牌：命名：常青花园十一小区GW001-17栋1单元3楼GF045/01配线光缆/SM12编码：JHQ.CQHY0A1/GJ001/GW001-JHQ.CQHY0A1/GJ001/GW001/GF045/PXG01/SM12在GF045出线光缆上应挂吊牌：命名：常青花园十一小区GW001-17栋1单元6楼GF046/01配线光缆/SM4编码：JHQ.CQHY0A1/GJ001/GW001-JHQ.CQHY0A1/GJ001/GW001/GF046/PXG01/SM4在GF046进线光缆上应挂吊牌：命名：17栋1单元6楼GF045-17栋1单元6楼GF046/01联络光缆/SM4编码：JHQ.CQHY0A1/GJ001/GW001/GF045-JHQ.CQHY0A1/GJ001/GW001/GF046/LLG01/SM4示例2：常青花园机房接入的GJ001出48芯光缆到接头盒GT01，GT01出24芯光缆到常青花园十一小区GW001，从GW001出12芯到楼道光分箱GF045，从GF045出4芯光缆到GF046。

光纤到户课件.

光纤到户课件.

五、设计要点
地下通信管道的管孔应满足至少3家电信业务经营者通信业务接入的需要。 地下通信管道应预留一个到两个备用管孔。同时地下通信管道与其他地下 管线及建筑物间的最小净距，还应符合现行国家标准《通信管道与通道工 程设计规范》GB 50373的有关规定。 2）衔接人手孔 人（手）孔位置的一般选择在管道拐弯处、管道分支点、设 有光缆交接箱处、交叉路口、道路坡度较大的转折处、建筑物引入处、采 用特殊方式过路的两端等场合，宜设置人（手）孔。远期管群容量大于6 孔时，宜采用人孔。远期管群容量不大于6孔时，宜采用手孔。采用暗式 渠道时，宜采用手孔。管道引上处、放置落地式光缆交接箱处，宜采用手 孔。人（手）孔位置应与燃气管、热力管、电力电缆管、排水管等地下管 线的检查井相互错开，其他地下管线不得在人（手）孔内穿过。
五、设计要点
层。电信间通常设置4个机柜，其中3个机柜分配给电信业务经营者，另一个 为住宅建设方使用。电信业务经营者和住宅建设方各自负责箱体或机柜的 设计、采购与安装。光跳纤则由接入通信业务的电信业务经营者负责。因 此电信间设计时应对电信业务经营者的机柜预留使用空间并布置平面图。 其中每家电信业务经营者机柜尺寸均为宽600mm×深600mm，其操作维 护侧距墙净距离不应小800mm，且电信间面积不宜小于10m2。住宅建 设方负责箱体或机柜应由设计确定，应根据电信间所辖住户数确定住宅建 设方负责箱体或机柜容量，应满足跳纤管理，并可安装各类光纤模块。假 设某一电信间所辖住户数量为300户，设计时可选择19〞标准机柜尺寸为 宽600mm×深600m×高2000，容量为42U，配线模块选用16口模块即
五、设计要点
的设计，光缆交接箱体功能、容量、外形尺寸可参照表1要求。例如某小区 别墅组群，光缆容量配置按高配置，即每户选择2芯光纤，其配线区所辖 住户数为120户，在设计选择光缆交接箱时，除满足配线区所辖住户数外 同时还要考虑终期容量。这时可选择一个容量288（芯）箱体尺寸高1450 mm×宽760 mm×深360 mm的光缆交接箱。其用户侧的配线模块选用 12口模块×20即可。 4）设备间 设备间是为电信业务经营者提供线缆引入、安装通信配线设备的房 间，其配线设备、模块由电信业务经营者负责。每一个住宅区应设置一个 设备间，设备间宜设置在住宅区中心位置，并宜靠近住宅物业管理中心。 同时应远离高低压变配电、电机、无线电发射等有干扰源存在的场所，当

光纤到户工程实施要点

光纤到户工程实施要点

FTTH三要素
PON ODN Splitter
Passive Optical Network 无源光网络 Optical Distribution Network 光配线网 光分路器
无源光网络(PON)
指光配线网(ODN)不含有任何电子器件及电子电源，全部由光分路器 (Splitter)等无源器件组成，不需要贵重的有源电子设备。是一种点到多 点的光纤接入技术。
根据用户分布、所覆盖的用户数量和预期用户增长合理规划光缆分配点，避免 将来重新敷设光缆
当系统采用一级分光方式时，通常一个光缆分配点主干光缆与配线光缆采用活 动链接方式相连接（跳纤），便于测试和维护
光分配点可以设置在室外（光缆箱）或室内(楼内弱电间ODF架） 光缆分配点的位置应便于光缆出入，便于光缆路由设计 OLT机房离用户很近时，光缆分配点设置在OLT端局机房内（OLT下移至小区
点对多点无源光网络技术包含EPON、GPON。
EPON是千兆以太网技术与无源光网络（PON）的结合，是目前光纤到户的主要技 术。
1）EPON：千兆以太网无源光网络（EPON－Gigabit Ethernet Passive Optical Networks）
2）EPON是点到多点(P2MP)应用的单纤双向光接入技术 3）EPON采用单纤波分复用技术
放置原有端局机房内 放置小区新建机房内 放置在室外机柜
根据不同场景，确定OLT设放置位置，新建驻地网小区距原有支局较近或附近 建有大客户光缆箱，用户数不超过500户住户小区，可将小区主干光缆引接至原 有支局；小区大于500则考虑将OLT设备下移至小区机房内或室外机柜内
-9-
小区管道设计方案：
配线光缆成本 使用纤芯数量较少
线缆入户成本

公司内部培训通信光纤到户(FTTH)工程设计PPT课件

公司内部培训通信光纤到户(FTTH)工程设计PPT课件
☆平面光波导技术是基于光学集成技术的，利用半导体工艺制作光波导分支 器件，分路的功能在芯片上完成。
按照应用范围划分可分为：盒式分光器、托盘式分光器、机架式分光器、壁
挂式分光器等。 盒式分光器主要应用于机房 ODF 架内，光缆交接箱内等。托 盘式分光器只能安装在机房 ODF 架或者光缆交接箱内，占用2个12芯熔 纤盘的大小（1：16 和 1：32 外壳大小一致），各个厂家生产的产品有差异， 有塑料外壳的和金属外壳 2 种。 机架式分光器只能安装在标准机架内，宽度为600mm，壁挂式分光器安装在
网络系统也需要将光信号进行耦合、分支、分配， 这就需要光分路器来实现。 光分路器又称分光器，是光纤链路中最重要的无 源器件之一，是具有多个输入端和多个输出端的 光纤汇接器件，常用M×N来表示一个分路器有M 个输入端和N个输出端。在光纤CATV系统中使用 的光分路器一般都是1×2、1×3以及由它们组成 的1×N光分路器。作用与路由器差不多。
左下、 右下
1.5mm不锈钢材质、静电喷 涂，隔热层，正面有中国联 通LOGO，铜质接地排，浪涌
保护器
温控设备 、风扇
关门状态 时，距柜 体1.5m处 ，最大噪 音应小于
65dB
左下、 右下
其它要 求
备注
全封闭 ，全翻 边防水 结构设 计；防 盗防雨 遮阳顶 盖；防 盗锁、 明锁； 具有专 用于进 缆保护 的密封 结构
综合信息箱用于提供ONU设备的安装、防雷供 电、光缆引入及熔接、以太网或音频配线等功 能，设备具有室内室外多种安装结构可选，箱 体具有防尘、散热等功能，分为室内型和室外 型两种。
15
通信光纤到户(FTTH)工程设计
壁挂综合信息箱简介
16
通信光纤到户(FTTH)工程设计

FTTH入户光缆施工及家庭网络安装培训PPT课件

FTTH入户光缆施工及家庭网络安装培训PPT课件

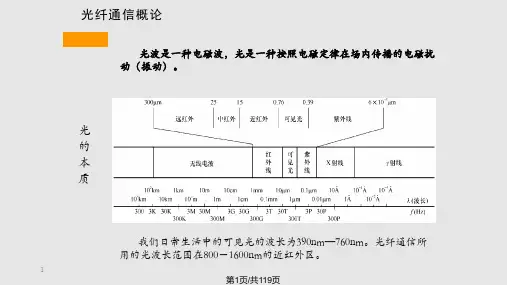

水底敷设和架空。
原材料来源丰富，价格低廉
• 制造石英光纤的最基本原材料是二氧化硅既石英砂，在大自 然中的含量几乎是取之不尽、用之不竭的，规模生产后价格 低廉，并且替代了铜缆以后，节省了有色金属资源。
第4页/共119页
光纤通信概论
光
纤 通
1、质地脆，
2、光纤的切 断和接续需要
3、分路、耦
4、光纤光缆 的弯曲半径不
纤
n1<n2
导
入射角θ1<临界角
光
原
理
入射
θ1
反射
纤芯n1
包层n2
入射 θ1
折射 纤芯n1 包层n2
入射角θ1=临界角
n1<n2
全反射条件：
n1<n2
纤芯折射率n1大于包层折射率n2
9
入射角θ1>临界角
入射角大于等于全反射的临界角
第9页/共119页
光纤通信概论
按材料分类：
• 玻璃光纤：纤芯与包层都是玻璃，损耗小，传输距离长，成本高。
10
第10页/共119页
光纤通信概论
按ITU-T或IEC文号分类
• G.651 多模光纤
• G.652 零色散点在1300nm波长左右的单模光纤 目前使用最为广泛
光
• G.653 零色散点在1550nm波长左右的单模光纤
纤
• G.654 截止波长位移单模光纤
的
• G.655 非零色散位移单模光纤
类
对于载波通信而言，载波频率（简称载频）越高，意味着可以用于通信的
频带就越宽，通信容量就越大。由于光纤中传输的光波要比无线、电通信使用
的频率高得多，因此光纤通信的通信容量要比无线、电通信有更大的通信容量。

(经典)光纤到户相关要求学习课件

(经典)光纤到户相关要求学习课件

建
光纤到户分工界面示意图
筑
红
线
注： 蓝色部分由运营商负责建设 绿色部分由开发商负责建设
光纤到户专题宣贯学习内容
一 背景介绍 二 实施依据 三 核心内容 四 验收要求 五 存在困难
四、验收要求
四、验收要求
四、验收要求
四、验收要求
四、验收要求
四、验收要求
光纤到户专题宣贯学习内容
一 背景介绍 二 实施依据 三 核心内容 四 验运商与开发商达成“垄断”协议
一、背景介绍
我国光纤到户现状
“垄断”造成网费高、网速慢、服务质量差等问题。
一、背景介绍
我国经济发展瓶颈
“最后一公里” 网络瓶颈
上网速度慢、 下载速率低等
云计算、物联
网等新兴技术 发展需求
运营商垄断经营 缺乏竞争力
光纤到户专题宣贯学习内容
一 背景介绍 二 实施依据 三 核心内容 四 验收要求 五 存在困难
二、实施依据
实施时间： 2013年4月1日
二、实施依据
❖ 住房城乡建设部、工业和信息化部关于贯彻落实 光纤到户国家标准的通知（建标[2013]36号 ）
❖广东省住房和城乡建设厅 广东省通信管理局转发 住房城乡建设部 工业和信息化部关于贯彻落实光 纤到户国家标准的通知（粤建科[2013]32号 ）
❖ 广州市城乡建设委员会关于加强住宅工程光纤到 户施工监管的通知（穗建质[2014]257号）
❖ 番禺区住房和建设局关于加强住宅工程光纤到户 通信设施工程监督管理的通知(征求意见稿)
光纤到户专题宣贯学习内容
一 背景介绍 二 实施依据 三 核心内容 四 验收要求 五 存在困难
三、核心内容
光纤到户标准的核心内容就是强制性条文规定所需解决 的两个问题：

光纤到户工程要点共32页
