电子电路作品及原理

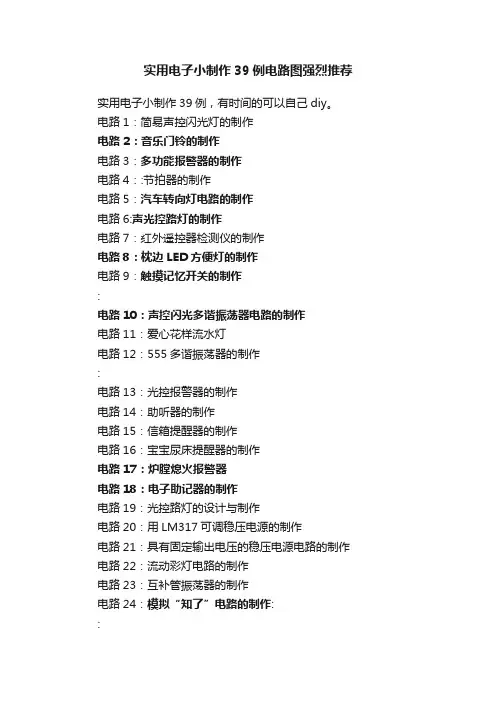

实用电子小制作39例电路图强烈推荐
实用电子小制作39例，有时间的可以自己diy。

电路1：简易声控闪光灯的制作
电路2：音乐门铃的制作
电路3：多功能报警器的制作
电路4：:节拍器的制作
电路5：汽车转向灯电路的制作
电路6:声光控路灯的制作
电路7：红外遥控器检测仪的制作
电路8：枕边LED方便灯的制作
电路9：触摸记忆开关的制作
:
电路10：声控闪光多谐振荡器电路的制作
电路11：爱心花样流水灯
电路12：555多谐振荡器的制作
:
电路13：光控报警器的制作
电路14：助听器的制作
电路15：信箱提醒器的制作
电路16：宝宝尿床提醒器的制作
电路17：炉膛熄火报警器
电路18：电子助记器的制作
电路19：光控路灯的设计与制作
电路20：用LM317可调稳压电源的制作
电路21：具有固定输出电压的稳压电源电路的制作电路22：流动彩灯电路的制作
电路23：互补管振荡器的制作
电路24：模拟“知了”电路的制作:
:
电路25：多谐振荡器的制作
电路26：防空报警器的制作
电路27：TDA2822助听器的制作电路28：简易测光仪电路的制作
电路29：简易光控电路的制作
电路30：LED小夜灯的制作
电路31：电子鸟的制作
电路32：LED循环灯的制作
电路33：迎宾器的制作
电路34：简易水塔水位报警器的制作电路35：555水位控制电路的制作电路36：电容器充放电实验
电路37：LED电平指示电路的制作:
电路38：电位器调光电路
电路39：有源小音箱的制作。

电子管小功放的制作电路原理图
电子管收音机是七十年代以前中国百姓的高档家电，此类被闲置的五、六管收音机大都质优耐用，我们不妨来点石成金，把它改造成品质颇佳的双声道小胆机。

这对于渴望品尝胆味的广大发烧友来说，提供了一条很好的玩胆发烧入门之道。

关注电子发烧友微信
有趣有料的资讯及技术干货
下载发烧友APP
打造属于您的人脉电子圈
关注发烧友课堂
锁定最新课程活动及技术直播
声明：电子发烧友网转载作品均尽可能注明出处，该作品所有人的一切权利均不因本站而转移。

作者如不同意转载，既请通知本站予以删除或改正。

转载的作品可能在标题或内容上或许有所改动。

已收藏 1人收藏
分享：
1
•。

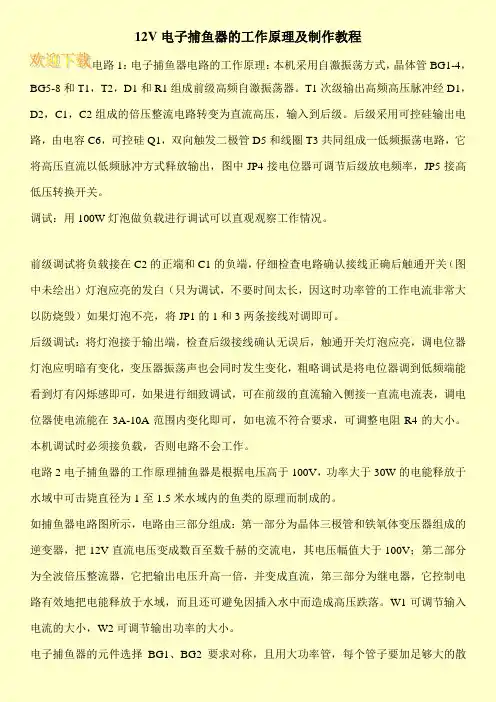

12V电子捕鱼器的工作原理及制作教程电路1：电子捕鱼器电路的工作原理：本机采用自激振荡方式，晶体管BG1-4，BG5-8和T1，T2，D1和R1组成前级高频自激振荡器。

T1次级输出高频高压脉冲经D1，D2，C1，C2组成的倍压整流电路转变为直流高压，输入到后级。

后级采用可控硅输出电路，由电容C6，可控硅Q1，双向触发二极管D5和线圈T3共同组成一低频振荡电路，它将高压直流以低频脉冲方式释放输出，图中JP4接电位器可调节后级放电频率，JP5接高低压转换开关。

调试：用100W灯泡做负载进行调试可以直观观察工作情况。

前级调试将负载接在C2的正端和C1的负端，仔细检查电路确认接线正确后触通开关（图中未绘出）灯泡应亮的发白（只为调试，不要时间太长，因这时功率管的工作电流非常大以防烧毁）如果灯泡不亮，将JP1的1和3两条接线对调即可。

后级调试：将灯泡接于输出端，检查后级接线确认无误后，触通开关灯泡应亮，调电位器灯泡应明暗有变化，变压器振荡声也会同时发生变化，粗略调试是将电位器调到低频端能看到灯有闪烁感即可，如果进行细致调试，可在前级的直流输入侧接一直流电流表，调电位器使电流能在3A-10A范围内变化即可，如电流不符合要求，可调整电阻R4的大小。

本机调试时必须接负载，否则电路不会工作。

电路2电子捕鱼器的工作原理捕鱼器是根据电压高于100V，功率大于30W的电能释放于水域中可击毙直径为1至1.5米水域内的鱼类的原理而制成的。

如捕鱼器电路图所示，电路由三部分组成：第一部分为晶体三极管和铁氧体变压器组成的逆变器，把12V直流电压变成数百至数千赫的交流电，其电压幅值大于100V；第二部分为全波倍压整流器，它把输出电压升高一倍，并变成直流，第三部分为继电器，它控制电路有效地把电能释放于水域，而且还可避免因插入水中而造成高压跌落。

W1可调节输入电流的大小，W2可调节输出功率的大小。

电子捕鱼器的元件选择BG1、BG2要求对称，且用大功率管，每个管子要加足够大的散。

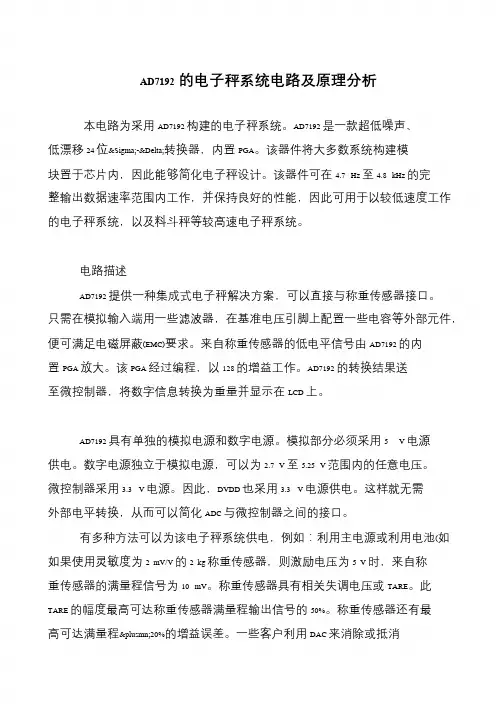

AD7192的电子秤系统电路及原理分析本电路为采用AD7192 构建的电子秤系统。

AD7192 是一款超低噪声、低漂移24 位Σ-Δ转换器，内置PGA。

该器件将大多数系统构建模块置于芯片内，因此能够简化电子秤设计。

该器件可在4.7 Hz 至4.8 kHz 的完整输出数据速率范围内工作，并保持良好的性能，因此可用于以较低速度工作的电子秤系统，以及料斗秤等较高速电子秤系统。

电路描述AD7192 提供一种集成式电子秤解决方案，可以直接与称重传感器接口。

只需在模拟输入端用一些滤波器，在基准电压引脚上配置一些电容等外部元件，便可满足电磁屏蔽(EMC)要求。

来自称重传感器的低电平信号由AD7192 的内置PGA 放大。

该PGA 经过编程，以128 的增益工作。

AD7192 的转换结果送至微控制器，将数字信息转换为重量并显示在LCD 上。

AD7192 具有单独的模拟电源和数字电源。

模拟部分必须采用5 V 电源供电。

数字电源独立于模拟电源，可以为2.7 V 至5.25 V 范围内的任意电压。

微控制器采用3.3 V 电源。

因此，DVDD 也采用3.3 V 电源供电。

这样就无需外部电平转换，从而可以简化ADC 与微控制器之间的接口。

有多种方法可以为该电子秤系统供电，例如：利用主电源或利用电池(如如果使用灵敏度为2 mV/V 的2 kg 称重传感器，则激励电压为5 V 时，来自称重传感器的满量程信号为10 mV。

称重传感器具有相关失调电压或TARE。

此TARE 的幅度最高可达称重传感器满量程输出信号的50%。

称重传感器还有最高可达满量程±20%的增益误差。

一些客户利用DAC 来消除或抵消。

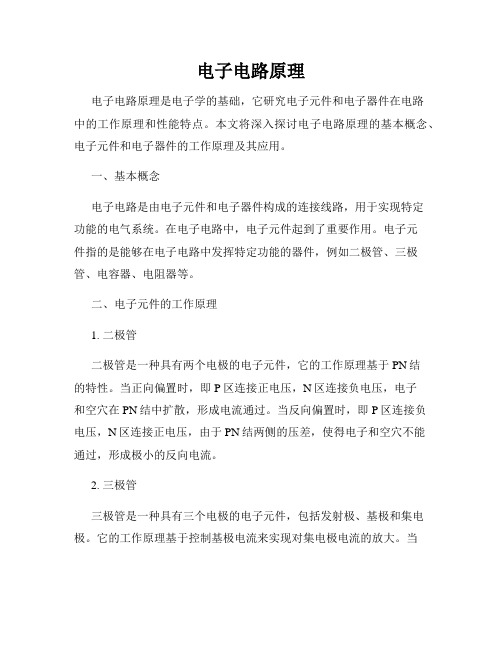

电子电路原理电子电路原理是电子学的基础，它研究电子元件和电子器件在电路中的工作原理和性能特点。

本文将深入探讨电子电路原理的基本概念、电子元件和电子器件的工作原理及其应用。

一、基本概念电子电路是由电子元件和电子器件构成的连接线路，用于实现特定功能的电气系统。

在电子电路中，电子元件起到了重要作用。

电子元件指的是能够在电子电路中发挥特定功能的器件，例如二极管、三极管、电容器、电阻器等。

二、电子元件的工作原理1. 二极管二极管是一种具有两个电极的电子元件，它的工作原理基于PN结的特性。

当正向偏置时，即P区连接正电压，N区连接负电压，电子和空穴在PN结中扩散，形成电流通过。

当反向偏置时，即P区连接负电压，N区连接正电压，由于PN结两侧的压差，使得电子和空穴不能通过，形成极小的反向电流。

2. 三极管三极管是一种具有三个电极的电子元件，包括发射极、基极和集电极。

它的工作原理基于控制基极电流来实现对集电极电流的放大。

当基极电流较小时，三极管处于截止状态，没有集电极电流。

当基极电流增大时，三极管进入饱和状态，允许较大的集电极电流通过。

3. 电容器电容器是一种用于储存电荷的电子元件，由两个导体板和介质组成。

当电容器两极接上电源时，正电荷聚集在一极板上，负电荷聚集在另一极板上，形成电场。

电容器存储的电荷量与两极板之间的电压成正比。

4. 电阻器电阻器是一种用于限制电流流动的电子元件，它的阻值决定了电流通过的大小。

电阻器通常由导体材料制成，当电流通过导体时，导体会产生热量，并阻碍电流的流动。

三、电子器件的应用电子器件是由一个或多个电子元件组成的具有特定功能的模块。

电子器件经常用于各种电子设备和系统中，例如电视、手机、计算机等。

1. 放大器放大器是一种电子器件，主要用于放大电信号。

它可以将弱信号放大到足够强的水平，以便在电路中传递和处理。

2. 滤波器滤波器是一种电子器件，用于将特定频率范围内的信号通过，而将其他频率的信号抑制。

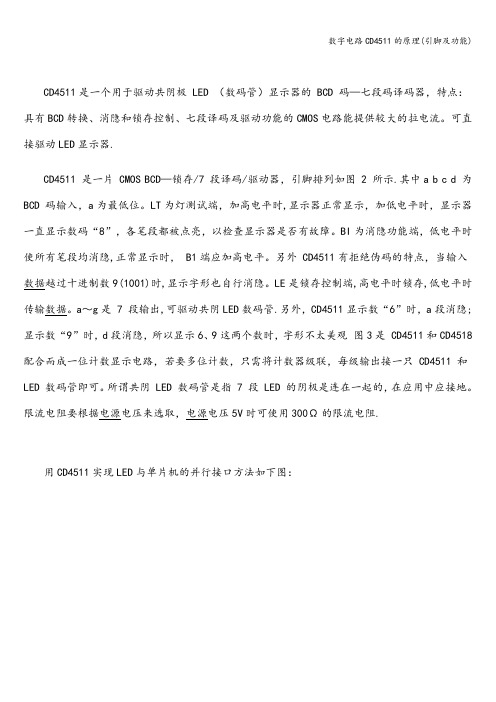

CD4511是一个用于驱动共阴极 LED （数码管）显示器的 BCD 码—七段码译码器，特点：具有BCD转换、消隐和锁存控制、七段译码及驱动功能的CMOS电路能提供较大的拉电流。

可直接驱动LED显示器.CD4511 是一片 CMOS BCD—锁存/7 段译码/驱动器，引脚排列如图 2 所示.其中a b c d 为BCD 码输入，a为最低位。

LT为灯测试端，加高电平时,显示器正常显示，加低电平时，显示器一直显示数码“8”，各笔段都被点亮，以检查显示器是否有故障。

BI为消隐功能端，低电平时使所有笔段均消隐,正常显示时， B1端应加高电平。

另外 CD4511有拒绝伪码的特点，当输入数据越过十进制数9(1001)时,显示字形也自行消隐。

LE是锁存控制端,高电平时锁存,低电平时传输数据。

a～g是 7 段输出,可驱动共阴LED数码管.另外，CD4511显示数“6”时，a段消隐;显示数“9”时，d段消隐，所以显示6、9这两个数时，字形不太美观图3是 CD4511和CD4518配合而成一位计数显示电路，若要多位计数，只需将计数器级联，每级输出接一只 CD4511 和LED 数码管即可。

所谓共阴 LED 数码管是指 7 段 LED 的阴极是连在一起的，在应用中应接地。

限流电阻要根据电源电压来选取，电源电压5V时可使用300Ω的限流电阻.用CD4511实现LED与单片机的并行接口方法如下图：CD4511 引脚图其功能介绍如下:BI：4脚是消隐输入控制端，当BI=0 时，不管其它输入端状态如何，七段数码管均处于熄灭（消隐）状态，不显示数字。

LT：3脚是测试输入端，当BI=1，LT=0 时,译码输出全为1，不管输入DCBA 状态如何，七段均发亮，显示“8”。

它主要用来检测数码管是否损坏。

LE：锁定控制端，当LE=0时，允许译码输出。

LE=1时译码器是锁定保持状态，译码器输出被保持在LE=0时的数值.A1、A2、A3、A4、为8421BCD码输入端.a、b、c、d、e、f、g：为译码输出端,输出为高电平1有效。

电子电路工作原理分析电子电路是由电子元器件组成的系统，用于控制电流和电压以实现特定的功能。

电子电路的工作原理是指电流和电压在电路中传输和转化的方式和规律。

1.电压与电流关系电子电路中，电压（V）和电流（I）之间存在直接的关系，由欧姆定律描述：V=I*R，其中R表示电阻。

当电路中的电阻不变时，电流和电压成正比，即电压升高，电流也会升高；电压降低，电流也会降低。

这也是电子电路中常用的电流控制和电压控制方法。

2.电子元器件电子电路的基本元器件包括电源、电阻、电容、电感和半导体器件等。

不同的元器件在电路中起到不同的作用，例如电阻用于限制电流、电容用于储存电荷等。

电子元器件的工作原理是基于固定的物理规律，例如电阻的阻值与材料长度和截面积成正比，电容的电荷储存量与电压和电容量成正比等。

3.模拟电路与数字电路电子电路可分为模拟电路和数字电路两种类型。

模拟电路处理连续信号，电压和电流可以在任意范围内变化；数字电路处理离散信号，电压和电流只能在两个离散的状态（高电平和低电平）之间变化。

模拟电路的核心设备是运算放大器，可以实现信号放大、滤波等功能；数字电路的核心是逻辑门，可以实现布尔逻辑运算。

4.基本电路电子电路中有一些基本电路，例如放大电路、滤波电路、稳压电路等。

放大电路可将输入信号放大到所需的幅度，常用于音频放大器、射频放大器等；滤波电路可以去除输入信号中的杂音和干扰，常用于音频滤波器、功放滤波器等；稳压电路可以保持输出电压稳定，常用于稳压电源等。

5.反馈原理电子电路中的反馈原理是指将一部分输出信号反馈到输入端，调节电路的工作状态。

反馈可以分为正反馈和负反馈两种。

正反馈会使得电路产生自激振荡，不稳定；而负反馈会调节电路的工作状态，使得输出更稳定。

负反馈是电子电路中常见的调节方法，它可以提高放大电路的线性度、降低失真等。

总之，电子电路的工作原理是基于电流和电压之间的关系，通过控制和转化电流和电压来实现特定的功能。

本文就高性能集成四运放LM324的参数，进行实用电路设计，论述电路原理。

LM324是四运放集成电路,它采用14脚双列直插塑料封装,外形如图所示。

它的内部包含四组形式完全相同的运算放大器, 除电源共用外,四组运放相互独立。

每一组运算放大器可用图1所示的符号来表示,它有5个引出脚,其中“+”、“-”为两个信号输入端,“V+”、“V-”为正、负电源端,“Vo”为输出端。

两个信号输入端中,Vi-（-）为反相输入端,表示运放输出端Vo的信号与该输入端的位相反;Vi+（+）为同相输入端,表示运放输出端Vo的信号与该输入端的相位相同。

LM324的 引脚排列见图2由于LM324四运放电路具有电源电压范围宽,静态功耗小,可单电源使用,价格低廉等优点,因此被广泛应用在各种电路中。

下面介绍其应用实例。

LM324作反相交流放大器电路见附图。

此放大器可代替晶体管进行交流放大,可用于扩音机前置放大等。

电路无需调试。

放大器采用单电源供电, 由R1、R2组成1/2V+偏置,C1是消振电容。

放大器电压放大倍数Av仅由外接电阻Ri、Rf决定：Av=-Rf/Ri。

负号表示输出信号与输入信号相位相反。

按图中所给数值, Av=-10。

此电路输入电阻为Ri。

一般情况下先取Ri与信号源内阻相等,然后根据要求的放大倍数在选定Rf。

Co和Ci为耦合电容。

LM324作同相交流放大器见附图。

同相交流放大器的特点是输入阻抗高。

其中的R1、R2组成1/2V+分压电路,通过R3对运放进行偏置。

电路的电压放大倍数Av也仅由外接电阻决定：Av=1+Rf/R4,电路输入电阻为R3。

R4的阻值范围为几千欧姆到几十千欧姆。

LM324作交流信号三分配放大器此电路可将输入交流信号分成三路输出,三路信号可分别用作指示、控制、分析等用途。

而对信号源的影响极小。

因运放Ai输入电阻高,运放A1-A4均把输出端直接接到负输入端,信号输入至正输入端,相当于同相放大状态时Rf=0的情况,故各 放大器电 压放大倍数均为1,与分立元件组成的射极跟随器作用相同。

电子管功放电路全集一．电子管差分放大电路,用的电子管有ECC83 pdf（12AX7）二．前级放大器电源电路图前级放大器电路如图1所示，左右声道完全相同。

它由两级电压放大加阴极输出器组成，V1为第一级电压放大。

现代数码音源CD、DVD的输出电压一般都在2V左右，信号从IN输入，经R1衰减，通过栅极防振电阻R 2加至V1栅极，V1将信号放大，然后从屏极取出放大后的信号电压经C1耦合到下一级。

W1为V1交流负载的一部分，又是V2的栅极回路，同时起着总音量的控制作用。

V2a为第二级电压放大，将放大后的信号电压直接送到V2b栅极，这就叫做直接耦合。

采用直接耦合的V2a 与V2b屏栅电位一致，在静态时足以使V2b管屏流截止而不工作，在动态时由于信号电压的加入，才能使V2b进人工作状态。

这种直接耦合，由于少用了一只耦合电容，不存在信号的电路损耗。

传输效率高，传真度好，减少了低频衰减，有利于改善幅频特性。

V1、V2a阴极电阻R4、R6都未并接旁路电容，有本级电流负反馈作用，能够提高音质、消除失真。

V2b为阴极输出器，把前级放大的音频信号电压从阴极引出，经C2传送给功率放大器。

阴极输出器具有非线性失真小，频率响应宽的特点，它没有放大作用，电压增益小于1，但它有一定的电流输出，有恒压输出特性，带负载能力很强，推动任何纯后级功率放大器从容不迫、轻松自如。

它的输入阻抗高，输出阻抗低，大约才几百欧姆，能和末级功放很好地匹配，即使用较长的信号线传输，也不会造成高频损失，抗干扰能力强，可以提高信噪比，提高音乐的纯度，音质较好。

一台靓声、工作稳定可靠的放大器，离不开优质的电源作保证，特别是前级放大器，对电源的品质要求相当高，不应有交流声和噪声，哪怕只有一丁点儿，经过功率放大后，都会产生可怕的声压级，会严重影响音质。

6922电子管前级放大器图2是前级放大器的电源电路图，高压部分采用晶体二极管作桥式整流，用扼流圈作n型滤波，电子管稳压供电。

FD422 电子管功率放大器的原理及制作
一、FD422 功放电路原理
电路见附图。

音频信号由输入端子送入，经100kΩ音量电位器后送到输入级6N1 电子管的栅极，R1 是栅漏电阻。

6N1 是一只解析力高、音色柔和的胆管，适合SRPP 电路。

SRPP 电路的特点是高频放大线性较佳，输人阻抗高，输出阻抗低，失真小，频响宽阔，动态范围大，高频瞬态响应好，音质清丽柔和。

SRPP 电路具有共阴极放大与阴极跟随器的优点，能使输人级与功放级达到最佳的阻抗匹配。

功率放大级由FD422 直热式五极管接成三极管，组成单端甲类功率放大电路。

屏极负载阻抗3.5kΩ，屏极电压416V，阴极电压27v，屏极电流
77mA，采用自给栅负压方式。

功放级的功耗为P=UI=（416-27）
×0.077=30w。

按照甲类功率放最大输出效率35％计算，本机最大输出功率为P=30×0.35=10.5w。

二、电源部分。

MOS管电路工作原理及详解嘿，伙计们！今天咱们就来聊聊那个老掉牙的话题——MOS管电路。

别小看它，这可是电子世界里的“大佬”，搞定了电路设计那可是事半功倍啊！首先得说说MOS管的大名鼎鼎，全称是金属-氧化物半导体场效应晶体管。

这家伙可是个大明星，在电子领域里可火了！别看它长得小巧玲珑，但作用可不小，简直是电路设计的得力助手。

说起MOS管，咱们得先来个大揭秘。

这玩意儿里头藏着一个神奇的结构——PN 结。

想象一下，一块薄薄薄薄的半导体材料，正中间夹着两个电极，一通电，那PN结就像魔术师一样，把电子和空穴捉来捉去，让电流自由穿梭。

这就是MOS管的神秘力量所在！再说说MOS管的工作过程，简直就像是一场精彩的交响乐。

当电源接通，MOS管就像指挥家一样，开始指挥着电子乐队演奏。

电子乐队里的电子成员们（电子）跟着音乐的节奏，一路狂奔，穿过PN结，形成了电流。

这个过程就像是一场电子版的“速度与激情”，让人看得眼花缭乱。

说到MOS管的优点，那可真是数不胜数。

它体积小、功耗低，还有超低的导通电阻呢！这些优点让它在各种电子设备中大放异彩，比如手机、电脑、家用电器等。

有了MOS管，这些设备的性能和效率都嗖嗖地往上涨，用户体验也是直线上升。

不过，MOS管也不是万能的，它也有自己的小毛病。

比如说，它对温度比较敏感，温度一高，性能可能就有点下滑了。

这就需要我们在设计和使用的时候，多留心观察，尽量给它创造一个稳定的工作环境。

总的来说，MOS管电路就像是电子世界的魔法师，它的出现让电子设备变得更加强大、高效。

但是，要想玩转这个魔法世界，还得我们这些电子爱好者不断学习和探索。

毕竟，科技的进步永远在路上，我们也要紧跟时代的步伐，才能在这个神奇的电子世界里玩得更开心！。

基础电子电路实验电子电路是电子学的基础，通过实验可以更好地理解电子电路的工作原理和性能。

本文将介绍几个基础电子电路实验，并以实验报告的形式进行描述。

实验一：二极管整流电路一、实验目的：通过搭建二极管整流电路，了解二极管的整流特性。

二、实验器材：1. 二极管 x 12. 电阻 x 13. 电源 x 14. 示波器 x 15. 频率计 x 16. 连接线 x 若干三、实验原理：二极管具有单向导电性，正向导通，反向截止。

利用这一特性，可以将交流信号转换为直流信号。

四、实验步骤：1. 按照电路图连接电路，注意正负极的连接方式。

2. 调节电源的输出电压和频率。

3. 使用示波器观察输入电压和输出电压的波形，并记录观察结果。

4. 使用频率计测量输入信号的频率。

五、实验结果：通过示波器观察到的波形可以发现，输入交流信号经过二极管整流后，输出信号变为单向导通的直流信号，实现了信号的整流。

六、实验结论：二极管整流电路可以将交流信号转换为直流信号，利用了二极管的单向导通特性。

本实验通过观察波形和测量频率，验证了二极管整流电路的功能。

实验二：放大器电路一、实验目的：通过搭建放大器电路，了解放大器的工作原理和性能参数。

二、实验器材：1. 三极管 x 12. 电阻 x 若干3. 电容 x 若干4. 电源 x 15. 示波器 x 16. 频率计 x 17. 连接线 x 若干三、实验原理：放大器是一种电子设备，可以将弱信号放大为较强的信号。

常用的放大器类型包括晶体管放大器和运放放大器。

四、实验步骤：1. 按照电路图连接电路，注意正负极的连接方式。

2. 调节电源的输出电压和频率。

3. 使用示波器观察输入信号和输出信号的波形，并记录观察结果。

4. 使用频率计测量输入信号的频率。

五、实验结果：通过示波器观察到的波形可以发现，输入信号经过放大器电路后，输出信号的幅度得到了放大，实现了信号的放大。

六、实验结论：放大器电路可以将弱信号放大为较强的信号，通过调整电路中的参数，可以实现不同幅度的放大。

电子电路的基本原理及应用电子电路是用电子元器件进行电流或电压处理和控制的系统。

它的基本原理是电子元器件中的电子在电场或磁场的作用下所发生的运动和相互作用。

电子电路广泛应用于各个领域，包括通信、计算机、医疗设备、汽车电子等。

本文将探讨电子电路的基本原理及其在实际应用中的常见应用。

第一部分：电子电路的基本原理电子电路的基本原理可以通过以下几个方面来理解和解释。

一、电流与电压电流是电子的运动，而电压则是推动电子运动的原动力。

欧姆定律描述了电流、电压和电阻之间的关系，它可以表示为I = V/R，其中I 代表电流，V代表电压，而R代表电阻。

二、电子元器件电子电路中常用的元器件包括电阻、电容和电感等。

电阻限制了电流的流动，电容储存电荷，而电感则储存能量。

三、半导体器件半导体器件在现代电子电路中起到了至关重要的作用。

常见的半导体器件有二极管和晶体管。

二极管通常用来实现电流的单向导通，而晶体管则被用作开关、放大器等功能。

第二部分：电子电路的应用电子电路的应用广泛，涵盖了各个领域。

以下是一些常见的应用领域及其相关电子电路的应用。

一、通信领域在通信领域，电子电路被广泛用于实现信号的传输、处理和接收。

调制解调器、天线接收器和放大器等电子电路在现代通信系统中发挥着重要的作用。

二、计算机领域计算机是电子电路应用最为广泛的领域之一。

微处理器、内存模块和显示器等都是电子电路在计算机中的应用。

这些电子电路通过实现信息的存储、处理和显示等功能，使得计算机成为现代社会不可或缺的工具。

三、医疗设备领域电子电路在医疗设备中扮演着重要角色，例如心电图仪、医用CT 和MRI设备等。

这些电子电路可以实现对身体信号的检测、分析和处理，为医生提供准确的医学诊断和治疗手段。

四、汽车电子领域现代汽车中充满了各种各样的电子电路，例如点火系统、车载娱乐系统和智能驾驶辅助系统等。

这些电子电路通过实现车辆的控制和信息处理，提高了汽车的性能和安全性。

结论本文介绍了电子电路的基本原理及其在实际应用中的常见应用。
