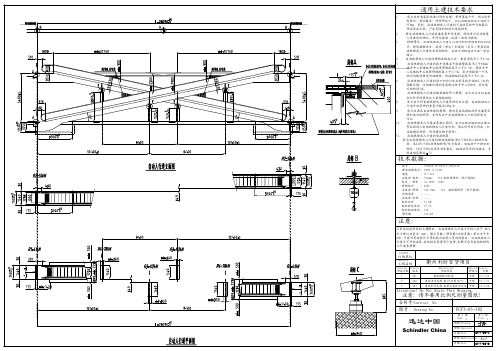

迅达自动人行道施工图

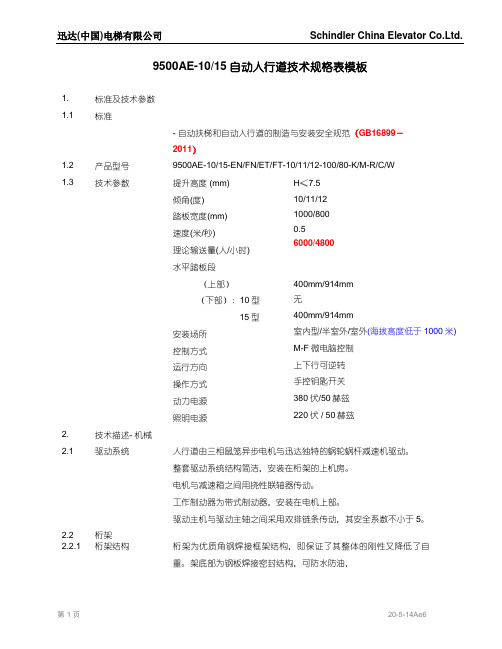

9500AE-10/15自动人行道技术规格表模板1. 标准及技术参数1.1 标准- 自动扶梯和自动人行道的制造与安装安全规范（GB16899－2011）1.2 产品型号9500AE-10/15-EN/FN/ET/FT-10/11/12-100/80-K/M-R/C/W1.3 技术参数提升高度 (mm)倾角(度)踏板宽度(mm)速度(米/秒)理论输送量(人/小时)水平踏板段（上部）（下部）：10型15型安装场所控制方式运行方向操作方式动力电源照明电源H≤7.510/11/121000/8000.56000/4800400mm/914mm无400mm/914mm室内型/半室外/室外(海拔高度低于1000米) M-F微电脑控制上下行可逆转手控钥匙开关380伏/50赫兹220伏 / 50赫兹2. 技术描述- 机械2.1 驱动系统人行道由三相鼠笼异步电机与迅达独特的蜗轮蜗杆减速机驱动。

整套驱动系统结构简洁，安装在桁架的上机房。

电机与减速箱之间用挠性联轴器传动。

工作制动器为带式制动器，安装在电机上部。

驱动主机与驱动主轴之间采用双排链条传动，其安全系数不小于5。

2.2 桁架2.2.1 桁架结构桁架为优质角钢焊接框架结构，即保证了其整体的刚性又降低了自重。

架底部为钢板焊接密封结构，可防水防油，2.2.2 中部桁架高度716mm （标准）980mm/1350mm （选择）2.2.3 桁架挠度在5000N/m2的负载条件下，桁架的最大挠度不大于水平支撑距离L/750。

2.3 驱动主轴驱动主轴安装在驱动机房内，其通过滚子链条来驱动。

其非工作表面作防锈处理。

2.4 链条张紧装置链条张紧装置安装在人行道下部机房。

其由一个带滚轮的滑动底座，张紧弹簧及梯级断裂保护装置组成。

此装置易于调整，维修十分方便。

2.5 反向导轨装置其安装在下部曲线导轨的转向链装置上。

一旦踏板链断裂，其可防止踏板链滑入下部机房。

2.6 踏板踏板为防腐铝压铸而成。
