光伏电站巡检记录表

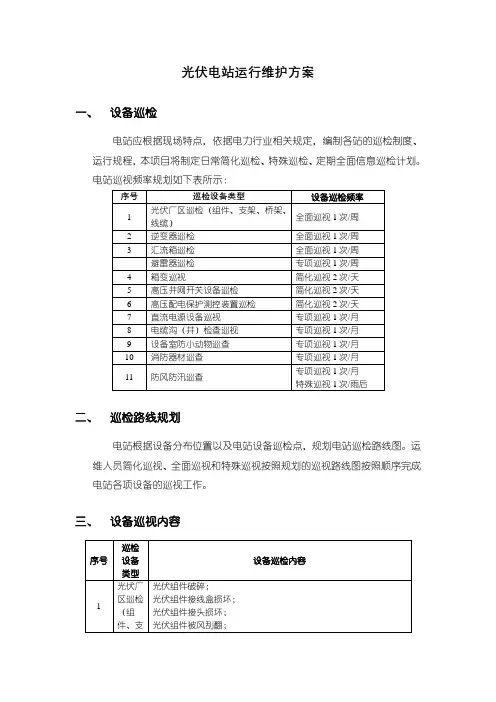

光伏电站运行维护方案
一、设备巡检
电站应根据现场特点，依据电力行业相关规定，编制各站的巡检制度、运行规程，本项目将制定日常简化巡检、特殊巡检、定期全面信息巡检计划。

电站巡视频率规划如下表所示：
二、巡检路线规划
电站根据设备分布位置以及电站设备巡检点，规划电站巡检路线图。

运维人员简化巡视、全面巡视和特殊巡视按照规划的巡视路线图按照顺序完成电站各项设备的巡视工作。

三、设备巡视内容
四、设备巡视和记录表
1、电站设备简化巡检记录表
2、光伏电站场区全面巡视表
3、直流电源设备巡视记录表
4、电缆沟定期检查记录表
5、避雷器动作记录表。

光伏电站运维记录表格汇总运行情况直流柜馈线开关指示灯应正确显示状态，无损坏现象。

直流柜测量表计应正确显示，无损坏现象。

绝缘监察装置应正常工作，无故障报警。

充电器风扇应无异音。

设备标志应齐全且正确。

指示灯和电压表应正常显示，无损坏。

屏内打印机应有充足的色带和纸张，无异常报警。

继保装置的控制开关和压板位置应正确。

故障录波屏内打印机色带和纸张应充足。

设备标志应清晰无损坏。

柜体应密封良好，无凝露和进水现象。

断路器本体内部应无异音，引线应无放电现象。

机构箱内部应无灰尘和杂物，密封也应良好。

测控装置应有正确的GPS时钟显示和电源指示。

电能表应正常显示，无报警。

电量报表应核对电量数据是否正确，误差应在规定范围之内。

远动设备的远动机应正常运行，通信也应正常。

柜内应保持清洁，无杂物。

设备元件标示应清晰无损坏。

储油柜外观应完好，法兰和管路应无渗漏。

油位计和油位表应完好，显示清晰，油位应在厂家规定范围之内。

主变压器的运行情况需要进行全面的检查，包括温度测试和储油柜外观检查等。

同时，需要检查SF6气体压力是否在0.5~0.65MPa之间，以确保设备的正常运行。

外观是否完好，有无损坏或松动的零件SVG外观完好，无损坏或松动的零件SVG控制器是否正常运行，参数设置是否正确检查SVG控制器的运行状态和参数设置，确保正常运行SVG电有无渗漏现象检查SVG电是否有渗漏现象SVG电抗器有无异常响声或发热现象检查SVG电抗器是否有异常响声或发热现象SVG滤波电感有无异常响声或发热现象检查SVG滤波电感是否有异常响声或发热现象SVG控制柜内部是否清洁，设备是否固定牢靠检查SVG控制柜内部是否清洁，设备是否固定牢靠SVG控制器运行时，各部件是否正常工作，是否有异常现象检查SVG控制器运行时，各部件是否正常工作，是否有异常现象SVG控制系统是否与其他系统联动正常检查SVG控制系统是否与其他系统联动正常附件2：电站周巡检工作标准为确保电站运行安全和稳定，需要对电站进行定期巡检。

光伏发电站设备巡检记录日期：20xx年x月x日地点：光伏发电站巡检人员：XXX巡检设备：光伏发电设备，逆变器，支架系统，电缆线路，汇流箱，组串箱等。

巡检内容：1.光伏发电设备：a.检查太阳能电池板表面是否有积灰，如有需及时清理。

b.检查电池板连接处是否松动，如有需要紧固。

c.检查电池板支架系统是否有异常，如有需要进行维修或更换。

d.检查电池板发电效率是否正常，观察发电量是否达到预期。

2.逆变器：a.检查逆变器运行状态是否正常，观察显示屏是否有报警信息。

b.检查逆变器风扇是否正常运转，如有异常需要进行维修或更换。

c.检查逆变器温度是否正常，观察是否有过热现象。

d.检查逆变器输出电压和电流是否符合预期，如有异常需要进行调整。

3.支架系统：a.检查支架系统是否有松动现象，如有需要进行紧固。

b.检查支架系统是否有变形、腐蚀等损坏情况，如有需要进行维修或更换。

c.检查支架系统对光伏设备的支撑是否稳固，观察是否有倾斜现象。

4.电缆线路：a.检查电缆线路是否有明显的磨损、断裂等损坏情况，如有需要进行维修或更换。

b.检查电缆线路是否有过热现象，观察是否有异常放电现象。

c.检查电缆接头处是否紧固，如有需要进行调整。

5.汇流箱：a.检查汇流箱内部配电器设备是否正常运行，观察是否有报警信息。

b.检查汇流箱有无受潮、漏电等现象，如有需要进行维修或更换。

c.检查汇流箱温度是否正常，观察是否有过热现象。

6.组串箱：a.检查组串箱内部连接线路是否正常，观察是否有松动、损坏等情况。

b.检查组串箱内部配电器设备是否正常运行，观察是否有报警信息。

c.检查组串箱温度是否正常，观察是否有过热现象。

巡检数据记录：1.光伏发电设备：a.表面积灰量：无b.连接处松动：无c.支架系统异常：无d.发电效率正常：是e.发电量达预期：是2.逆变器：a.运行状态正常：是b.风扇运转正常：是c.温度正常：是d.输出电压和电流正常：是3.支架系统：a.无松动现象：是b.无损坏情况：是c.支撑稳固：是4.电缆线路：a.无明显损坏：是b.无过热现象：是c.接头紧固：是5.汇流箱：a.配电器设备正常：是b.无受潮漏电：是c.温度正常：是6.组串箱：a.连接线路正常：是b.配电器设备正常：是c.温度正常：是备注：无异常情况。
