机械设计课程设计-螺旋式输送机传动装置

一、设计任务设计螺旋输送机的传动系统。

要求传动系统中含有圆柱齿轮减速器及圆锥齿轮传动。

螺旋输送机连续工作、单向转动；起动载荷为名义载荷的1. 25倍，工作时有中等冲击；螺旋输送机主轴转速〃的允许误差为土5%；二班制(每班工作8小时)，要求减速器寿命为8年，大修期为2〜3年，中批量生产；三相交流电源的电压为380/220V。

已知数据：输送机主轴功率P (Kw)： 6. 5输送机主轴转轴n/(r/min)： 90螺旋输送机传动系统简图1-电动机；2一联轴器；3-单级圆柱齿轮减速器；4-联轴器;5-开式圆锥齿轮传动；6-螺旋输送机二、传动方案的拟定合理的传动方案，首先应满足工作机的性能要求，其次应满足工作可靠，转动效率高, 结构简单，结构紧凑，成本低廉，工艺性好，使用和维护方便等要求。

任何一个方案，要满足上述所有要求是十分困难的，要多方面来拟定和评比各种传动方案，统筹兼顾，满足最主要和最基本的要求，然后加以确认。

由螺旋输送机传动系统简图可知，该设备由电动机间接驱动，电动机1通过联轴器2 将动力传入单级圆柱齿轮减速器3,再通过联轴器4,将动力传至开始圆锥齿轮传动5,从而带动螺旋输送机6工作。

三、电动机的选择3. 1电动机的类型和结构的选择根据电源种类、工作条件、工作时间的长短及载荷的性质、大小、启动性能和过载情 况等条件来选择。

工业中一般采用三相交流电动机。

选用Y 系列三相交流异步电动机，其 结构简单、价格低廉、维护方便。

3.2电动机的功率、型号及转速① 电动机所需功率：P d =P w /ri 式中瑶已知为6.5KW ； 〃为总效率② 求总效率〃：--- 联轴器效率，亿.=0.99〃 g ——开式圆柱齿轮传动效率，〃 g =0. 97〃[—开式圆锥齿轮传动效率，〃 [=0. 93 〃总=0.99 x0.97 x0.99 x0.93 « 0.884 即电动机所需的功率为：P d = 1.35kw③ 电动机转速：已知输送机的工作转速为90r/min 。

机械设计基础课程设计设计计算说明书题目：带式输送机传动装置设计 设计者：设计者：___ ________ ___ ________ 学号：号：__ _______ __ _______班 级：级：级： _ __ _ _ __ _ 学 院：院：院：______航空科学与工程学院航空科学与工程学院 指导教师：指导教师：___ ___ _ ___ ___ _ 起止时间：起止时间： 2012.2.24 2012.2.24 2012.2.24～～4.10 成 绩：绩：绩：____________________ ____________________录目 录目录错误！未定义书签。

目 录 (1)1、 课程设计任务课程设计任务 (2)2、 电动机的选择电动机的选择 (3)3、 计算总传动比及分配各级传动比 (4)4、 传动装置的运动和动力参数计算 (4)5、 传动零件之带传动的设计计算传动零件之带传动的设计计算 (6)6、 传动零件之齿轮传动的设计计算 (8)7、 减速器低速轴的设计计算减速器低速轴的设计计算 (13)8、 减速器低速轴的校核 (15)9、 减速器低速轴轴承的选择及校核 (18)10、 低速轴键联接的选择 (19)11、 联轴器的选择联轴器的选择 (19)12、 润滑与密封润滑与密封 (20)13、 减速器箱体及附件选择减速器箱体及附件选择 (21)14、 参考文献参考文献 (22)1、 课程设计任务1.1 1.1 传动装置简图传动装置简图传动装置简图如图所示：传动装置简图如图所示：7F v654321带式输送机传动装置1—电动机—电动机 2—传动带—传动带 3—圆柱齿轮减速器—圆柱齿轮减速器 4—联轴器—联轴器 5—滚筒—滚筒 6—轴承—轴承 7—输送胶带—输送胶带1.2 1.2 已知条件已知条件1） 工作情况：两班工作制，单向连续运转，载荷较平稳。

作情况：两班工作制，单向连续运转，载荷较平稳。

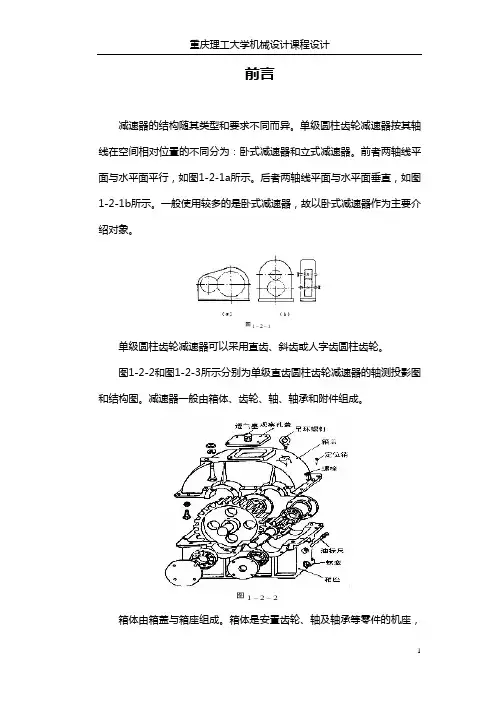

前言减速器的结构随其类型和要求不同而异。

单级圆柱齿轮减速器按其轴线在空间相对位置的不同分为：卧式减速器和立式减速器。

前者两轴线平面与水平面平行，如图1-2-1a所示。

后者两轴线平面与水平面垂直，如图1-2-1b所示。

一般使用较多的是卧式减速器，故以卧式减速器作为主要介绍对象。

单级圆柱齿轮减速器可以采用直齿、斜齿或人字齿圆柱齿轮。

图1-2-2和图1-2-3所示分别为单级直齿圆柱齿轮减速器的轴测投影图和结构图。

减速器一般由箱体、齿轮、轴、轴承和附件组成。

箱体由箱盖与箱座组成。

箱体是安置齿轮、轴及轴承等零件的机座，并存放润滑油起到润滑和密封箱体内零件的作用。

箱体常采用剖分式结构（剖分面通过轴的中心线），这样，轴及轴上的零件可预先在箱体外组装好再装入箱体，拆卸方便。

箱盖与箱座通过一组螺栓联接，并通过两个定位销钉确定其相对位置。

为保证座孔与轴承的配合要求，剖分面之间不允许放置垫片，但可以涂上一层密封胶或水玻璃，以防箱体内的润滑油渗出。

为了拆卸时易于将箱盖与箱座分开，可在箱盖的凸缘的两端各设置一个起盖螺钉（参见图1-2-3），拧入起盖螺钉，可顺利地顶开箱盖。

箱体内可存放润滑油，用来润滑齿轮；如同时润滑滚动轴承，在箱座的接合面上应开出油沟，利用齿轮飞溅起来的油顺着箱盖的侧壁流入油沟，再由油沟通过轴承盖的缺口流入轴承（参图1-2-3）。

减速器箱体上的轴承座孔与轴承盖用来支承和固定轴承，从而固定轴及轴上零件相对箱体的轴向位置。

轴承盖与箱体孔的端面间垫有调整垫片，以调整轴承的游动间隙，保证轴承正常工作。

为防止润滑油渗出，在轴的外伸端的轴承盖的孔壁中装有密封圈（参见图1-2-3）。

减速器箱体上根据不同的需要装置各种不同用途的附件。

为了观察箱体内的齿轮啮合情况和注入润滑油，在箱盖顶部设有观察孔，平时用盖板封住。

在观察孔盖板上常常安装透气塞（也可直接装在箱盖上），其作用是沟通减速器内外的气流，及时将箱体内因温度升高受热膨胀的气体排出，以防止高压气体破坏各接合面的密封，造成漏油。

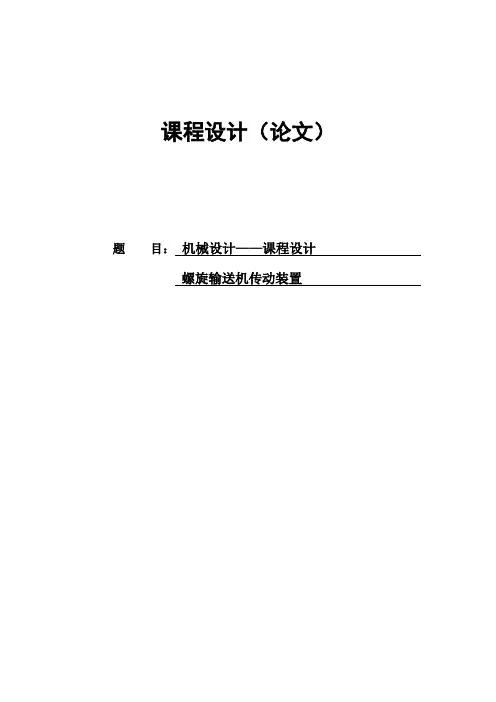

课程设计（论文）题目：机械设计——课程设计螺旋输送机传动装置目录一、传动系统方案选择与拟定 (1)二、电动机的选择 (2)三、计算总的传送比及分配各级的传动比 (4)3.1 计算总传动比 (4)3.2 分配传动装置各级传动比 (4)四、传动系统的运动和动力参数的计算 (4)4.1 已知条件 (4)4.2 各轴转速（r/min） (4)4.3各轴功率（kw） (4)4.4各轴的转矩（N.mm） (5)五、内传动零件的设计计算 (5)5.1选择蜗杆传动的类型 (5)5.2 选择材料 (5)5.3 按齿面接触疲劳强度进行设计 (6)5.4 蜗杆与蜗轮的主要参数和几何尺寸 (7)5.5 校核齿根弯曲疲劳强度 (8)5.6 效率验算 (9)5.7 精度等级公差和表面粗糙度的确定 (9)六、外传动设计 (9)6.1材料选择 (9)6.2按齿面接触强度计算设计 (9)6.3计算各参数 (10)6.4按齿根弯曲强度计算设计 (12)6.5几何尺寸计算 (13)6.6转速误差验算 (14)七、轴的设计计算 (14)7.1蜗杆轴 (14)7.2蜗轮轴 (16)7.3圆柱齿轮轴 (18)八、轴的校核 (20)8.1蜗杆轴校核 (20)8.2蜗轮轴的校核 (25)九、滚动轴承的选择及校核计算 (31)9.1蜗杆轴上的轴承的选择和寿命计算 (31)9.2蜗轮轴上轴承的选择计算 (32)9.3,圆柱齿轮轴轴承的选择计算 (33)十、键连接的选择及校核计算 (34)10.1输入轴与电动机轴采用平键连接 (34)10.2输出轴与悬臂齿轮连接采用平键连接 (34)10.3输出轴与蜗轮连接用平键连接 (35)10.4圆柱大齿轮与轴联接选用A型平键 (35)十一、联轴器的选择计算 (35)11.1与电机输出轴配合的联轴器 (35)11.2与二级齿轮降速齿轮轴配合的联轴器 (36)十二、润滑和密封说明 (37)12.1润滑说明 (37)12.2密封说明 (37)十三、拆装和调整的说明 (37)十四、减速箱体的附件说明 (37)十五、设计小结 (39)十六、参考文献 (40)设计任务书设计螺旋输送机传动装置原始数据：参 数题 号1 2 3 4 5 6 7 8 9 10工作机轴上的功率/w P kW 0.68 0.7 0.65 0.8 0.9 1.2 1.5 1.7 2.0 3.2 工作机轴上的转速/(r/min)n1111.51113152025283536已知条件：1.螺旋筒轴上的功率：0.65w P kW =；2.螺旋筒轴上的转速：11/min w n r =3.工作情况：三班制，单向连续运转，载荷较平稳；4.使用折旧期：10年；5.工作环境：室外，灰尘较大，环境最高温度35℃；6.动力来源：电力，三相交流，电压380V/220V ；7.检修间隔期：三年一大修，两年一中修，半年一小修； 8.制造条件及生产批量：一般机械厂制造，单件生产。

前言机械设计课程设计是大三阶段一门非常重要的课程，旨在通过让学生设计齿轮减速器了解一般机械设计过程的概貌，是一门理论与工程并重的课程。

本次课程设计能够让学生深刻了解到机械设计区别于其他学科的显著特征，主要包括以下几点：⑴机械设计是一门强调标准的学科，在设计每一个零件时首先必须考虑是否需要遵循某些标准。

⑵机械设计是注重实际的学科，设计过程不是孤立的，而必须考虑实际使用中的易用性、维护性、运输环境等各种条件，有经验的设计人员区别普通设计者的特点就在于此。

⑶机械设计工作要求设计人员有很好的耐心和缜密的思维，在设计过程中综合考虑多方面因素，从而使设计产品各方面都符合使用需求。

通过本次设计，我们能掌握到一个设计者最基本的技能，学会如何书写标准的设计说明书，了解产品设计的每一个步骤，对我们侧重电学领域的学生来说，学习机械设计过程增强了我们的综合素质，开拓了学科的视野，对我们可靠性专业的学生来说，学习机械设计让我们对更好得了解了产品情况，使我们能以整体的思维看待本专业的问题。

一、设计项目：带式运输机传动装置设计二、运动简图：1)电动机2)V带传动3)减速器（斜齿）4)联轴器5)带式运输机三、运输机数据运输带工作拉力1200F N=运输带工作速度 1.7/=V m s运输带滚筒直径270=D mm（附：运输带绕过滚筒的损失用效率计，效率η=0.97）四、工作条件1)设计用于带式运输机的传动装置2)连续单向运转，载荷较平稳，空载启动，运输带速允许误差为5%3)使用年限为10年，小批量生产，两班制工作五、设计工作量1)减速器装配图（0号图纸） 1 张2)零件工作图（2号图纸） 2 张3)设计说明书 1 份（本任务书须与设计说明书一起装订成册一并交上）设计说明目录一、电动机的选择、传动系统的运动和动力参数 (4)1.电动机的选择 (4)2.传动比分配 (4)3.运动和动力参数设计 (5)4. 将运动和动力参数计算结果整理并列于下表 (5)二、传动零件的设计、计算 (6)1. V带传动的设计 (6)2. 带的参数尺寸列表 (8)3.减速器齿轮（闭式、斜齿）设计 (8)4.齿轮其他传动参数 (11)5.齿轮传动参数列表 (11)三、轴与轴承的设计与校核 (11)1.Ⅰ轴（高速轴）的校核 (11)2.Ⅰ轴（高速轴）轴承校核 (15)3.Ⅱ轴（低速轴）与轴承的校核说明 (16)四、键连接的设计与校核 (17)五、联轴器的选择 (18)六、润滑与密封形式，润滑油牌号及用量说明 (19)七、箱体结构相关尺寸 (19)八、减速器附件列表 (21)九、设计优缺点及改进意见 (21)十、参考文献 (22)十一、总结 (23)项目-内容设计计算依据和过程计算结果轴的材料选择确定传动零件位置和轮廓线最小轴颈的确定计算各轴段直径轴的材料有碳素钢和合金钢，碳素钢的综合力学性能好，应用范围广，其中以45钢最为广泛。

机械设计基础课程设计设计计算说明书题目设计输送传动装置院系专业姓名年级指导教师设计输送传动装置【设计任务书】题目：设计输送传动装置一．总体布置简图如图1二．设计要求：总传动比误差为±5%，单向回转，轻微冲击。

三．原始数据：四．设计内容：1. 电动机的选择与运动参数计算；2. 齿轮传动设计计算；3. V带传动设计计算；4. 轴的结构尺寸设计；5. 键的选择；6. 滚动轴承的选择；7. 装配图、零件图的绘制；8. 设计说明书的编写。

【电动机的选择】1．电动机类型和结构的选择：按照已知条件的工作要求和条件，选用Y型全封闭笼型三相异步电动机。

2．电动机容量的选择：工作机所需功率：Pw＝4kW电动机的输出功率：Pd＝Pw/η，η≈0.82，Pd＝4.88kW电动机转速的选择：nw=38r/min，V带传动比i1=2—4，单级齿轮传动比i2=3—5（查表2.2）nd＝（i1×i2×i2）nw。

电动机转速范围为684—3800r/min 3．电动机型号确定：由附录八查出符合条件的电动机型号,并根据轮廓尺寸、重量、成本、传动比等因素的考虑，最后确定选定Y132S—4型号的电动机，额度功率为5.5KW，满载转速1440r/min【计算总传动比和分配传动比】1．由选定电动机的满载转速nm和输出轴转速nw，总传动比为i=nm/nw，得i=37.892．合理分配各级传动比：V带传动比i1=3，闭合齿轮传动比i2=3.5，开式齿轮传动比i3=3.63．运动和动力参数计算结果列于下表：【传动件设计计算】减速器齿轮设计：1．按表11.8选择齿轮材料小齿轮材料为45钢调质，硬度为220—250HBS大齿轮材材为45钢正火，硬度为170—210HBS2．因为是普通减速器，由表11.20选用9级精度，要求齿面粗糙度Ra=6.33．按齿面接触疲劳强度设计确定有关参数与系数：转矩：T=69154 N·mm查表11.10得：载荷系数K＝1.1选小齿轮齿数Z1＝30，则大齿轮齿数Z2＝iZ1=3.5×30=105。

机械设计课程设计带式输送机传动装置目录一、课程设计任务书1.1设计要求二、传动装置运动学计算2.1 电动机的选择2.2 确定总传动比、分配传动比2.3 计算各轴功率、转速和扭矩三、带传动设计3.1 选择带的剖面型号3.2 计算带传动的主要尺寸和带的根数四、齿轮传动计算4.1 选择齿轮材料4.2 计算和确定齿轮传动的主要参数4.3 确定齿轮的结构和主要尺寸五、轴的设计计算5.1 轴的初步计算5.2 轴的结构设计5.3 轴的强度计算六、联轴器选择七、键的选择、计算八、滚动轴承选择计算九、减速器结构设计9.1 确定箱体的结构和主要尺寸9.2 减速器附件的选择9.3 减速器主要零件配合性质的确定十、减速器的润滑10.1 润滑方式的确定10.2 选择润滑牌号10.3 确定润滑油量十一、设计心得十二、参考资料11 一课程设计任务书课程设计题目：设计带式运输机传动装置（简图如下）1——V带传动 2——运输带 3——单级斜齿圆柱齿轮减速器4——联轴器 5——电动机 6——卷筒原始数据：运输带工作拉力F/N 4200运输带工作速度v/(m/s) 1.9卷筒直径D/mm 4501) 工作条件：两班制，连续单向运转，载荷较平稳；2）使用折旧期：8年；3）检修间隔期：四年一次大修，两年一次中修，半年一次小修；4）动力来源：电力，三相交流，电压380/220V；5）运输带速度允许误差±5%；6）制造条件及生产批量:一般机械厂制造，小批量生产。

1.1 设计要求1.减速器装配图一张（A1）。

2.零件图1~2张。

3.设计说明书一份。

二. 传动装置运动学计算本组设计数据：数据：运输带工作拉力F/N 4200运输带工作速度v/(m/s) 1.9卷筒直径D/mm 4501）外传动机构为V带传动。

2）减速器为单级斜齿圆柱齿轮减速器3) 方案简图如上图4）该方案的优缺点：该工作机有轻微振动，由于V带有缓冲吸振能力，采用V带传动能减小振动带来的影响，并且该工作机属于小功率、载荷变化不大，可以采用V带这种简单的结构，并且价格便宜，标准化程度高，大幅降低了成本。

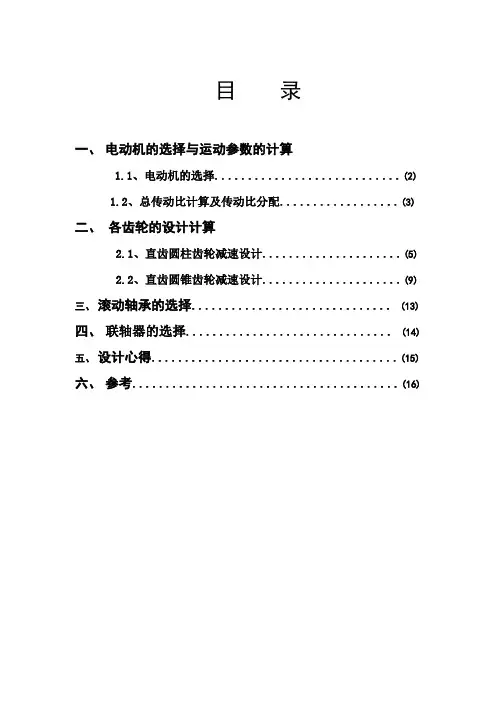

目录
一、电动机的选择与运动参数的计算
1.1、电动机的选择 (2)
1.2、总传动比计算及传动比分配 (3)
二、各齿轮的设计计算
2.1、直齿圆柱齿轮减速设计 (5)
2.2、直齿圆锥齿轮减速设计 (9)
三、滚动轴承的选择 (13)
四、联轴器的选择 (14)
五、设计心得 (15)
六、参考 (16)
机械设计课程设计说明书
题目 螺旋输送机传动装置 传动系统图：
原始数据：输送机工作轴转矩 p=3.5kw 输送机工作轴转速 1
min 125-⋅=r n
工作条件：螺旋输送机单向传动、连续工作、工作平稳；输送机主轴转速允许误差%7±；每天工作8小时，使用寿命5年，2年大修；中型机械厂制造，中批生产。

机械设计课程设计带式输送机传动装置设计是一个相对复杂的项目，需要综合考虑多个因素，包括输送带的张力、速度、功率等。

以下是一个简单的带式输送机传动装置设计流程：
确定设计要求：明确输送机的用途、输送带的长度、宽度、速度、张力等参数，以及传动装置的功率、转速等要求。

选择合适的电机：根据设计要求，选择合适的电机类型和功率，确保电机能够满足传动装置的需求。

设计传动装置：根据电机的转速和传动比，设计合适的传动装置，包括减速器、联轴器等。

确定传动装置的尺寸和材料：根据设计要求和电机的参数，确定传动装置的尺寸和材料，并进行强度和刚度的校核。

绘制图纸：根据设计结果，绘制详细的传动装置图纸，包括装配图、零件图等。

编写设计说明书：编写完整的设计说明书，包括设计目的、方案选择、计算过程、图纸说明等内容。

审核与修改：将设计结果和图纸提交给指导老师或相关专家进行审核，并根据反馈进行必要的修改和完善。

在设计过程中，需要注意以下几点：
保证传动装置的可靠性和稳定性，避免输送带在运行过程中出现打滑、抖动等现象。

优化传动装置的结构和尺寸，降低制造成本和维护成本。

考虑传动装置的散热性能和润滑性能，确保其长期稳定运行。

在设计中贯彻节能环保的理念，尽可能采用高效、低能耗的元件和材料。

第1章概述1.1机械课程设计的目的课程设计目的在于培养机械设计能力。

课程设计是完成机械制造及自动化专业全部课程学习的一次较为全面的、重要的、必不可少的实践性教学环节，其目的为：1. 通过课程设计培养综合运用所学全部专业及专业基础课程的理论知识，解决工程实际问题的能力，并通过实际设计训练，使理论知识得以巩固和提高。

2. 通过课程设计的实践，掌握一般机械设计的基本方法和程序，培养独立设计能力。

3. 进行机械设计工作基本技能的训练，包括训练、计算、绘图能力、计算机辅助设计能力，熟悉和运用设计资料（手册、图册、标准、规范等）。

1.2 设计的内容和任务1.2.1设计的内容本设计的题目为带式输送机传动装置，由图可知是二级直齿圆柱齿轮减速器，设计的主要内容包括以下几方面：（1）拟定、分析传动装置的运动和动力参数；（2）选择电动机，计算传动装置的运动和动力参数；（3）进行传动件的设计计算，校核轴、轴承、联轴器、键等；（4）绘制减速器装配图及典型零件图；（5）编写设计计算说明书。

1.2.2 设计的任务（1）减速器装配图1张（A0图纸）（2）零件图（A3，2张以上）（3）设计说明书1份1.3 设计的步骤遵循机械设计过程的一般规律，大体上按以下步骤进行：1. 设计准备认真研究设计任务书，明确设计要求和条件，认真阅读减速器参考图，拆装减速器，熟悉设计对象。

2. 传动装置的总体设计根据设计要求拟定传动总体布置方案，选择原动机，计算传动装置的运动和动力参数。

3. 传动件设计计算设计装配图前，先计算各级传动件的参数确定其尺寸，并选好联轴器的类型和规格。

一般先计算外传动件、后计算内传动件。

4. 装配图绘制计算和选择支承零件，绘制装配草图，完成装配工作图。

5. 零件工作图绘制零件工作图应包括制造和检验零件所需的全部内容。

6. 编写设计说明书设计说明书包括所有的计算并附简图，并写出设计总结。

第2章传动装置的总体设计传动装置的总体设计，主要包括拟定传动方案、选择原动机、确定总传动比和分配各级传动比以及计算传动装置的运动和动力参数。

目录
一、传动方案拟定 (4)
二、电动机的选择 (4)
三、传动装置的总传动比及分配各级的传动比的计算 (5)
四、传动装置的运动和动力参数的计算 (6)
五、齿轮传动的设计 (6)
六、轴的设计 (8)
七、轴承及其组合部件的设计 (9)
八、键连接的选择与校核 (13)
九、箱体、润滑及附件的设计 (14)
十、总结 (16)
十一、参考资料 (17)
设计带式输送机的传动装置
工作条件：螺旋输送机连续单向运转，工作有轻微震动，输送机工作轴转速允许误差±5% ；两班制工作（每班按8小时计算），使用期限8年，小批量生产。

Y160L-4
P m=11.5KW
n
工作机
in
=10.07
i
总
i
高速齿轮
i
锥形齿轮
n=1460r/min 1。

机械设计课程设计螺旋输送机传动装置螺旋输送机——传动装置学校：华南农业大学学院：工程学院班级：制作小组：制作人：辅导老师：目录摘要 (1)设计要求 (2)螺旋输送机传动简图 (2)第一章：电动机的选择1.1：选择电动机 (3)1.2：选择电动机的功率 (3)1.3：选择电动机的转速 (3)1.4：确定传动装置总传动比及其分配 (4)1.5：运算传动装置的运动和动力参数 (5)第二章：一般V带的设计运算P (6)2.1：确定运算功率ca2.2：选取一般V带的型号 (6)D和2D (6)2.3：确定带轮基准直径12.4：验算带速V (6)L和中心距0a (7)2.5：确定V带基准长度d2.6：验算小带轮上的包角 (7)2.7：确定V带的根数z (8)F.............................................v (8)2.8：确定带的初拉力2.9：运算带传动的轴压力 (9)2.10：V带轮的结构设计 (9)第三章：单极齿轮传动设计3.1：选择齿轮类型、材料、精度及参数 (11)3.2：按齿面接触疲劳强度设计 (11)3.3：按齿根弯曲疲劳强度设计 (14)3.4：几何尺寸运算 (17)3.5齿轮结构设计 (19)第四章：轴的设计运算第一节：输入轴的设计4.1：输入轴的设计 (19)4.2：输入轴的受力分析 (22)4.3：判定危险截面和校核 (25)第二节：输出轴的设计4.1’：输出轴的设计 (25)4.2’：输出轴的受力分析 (28)4.3’：判定危险截面和校核 (31)第五章：轴承的运算与选择5.1：轴承类型的选择 (31)5.2：轴承代号的确定 (32)5.3：轴承的校核 (32)第六章：平键的运算和选择6.1：高速轴与V带轮用键连接 (35)6.2：低速轴与大齿轮用键连接 (36)6.3：低速轴与联轴器用键连接 (36)第七章：联轴器的运算和选择7.1：类型的选择 (37)7.2：载荷运算 (37)7.3：型号的选择 (37)第八章：减速器密封装置的选择8.1：输入轴的密封选择 (38)8.2：输出轴的密封选择 (38)第九章：减速器的润滑设计9.1：齿轮的润滑 (38)9.2：轴承的润滑 (39)第十章：减速箱结构尺寸的设计10.1：箱体的结构尺寸 (38)设计小结 (41)参考文献 (42)摘要螺旋输送机是一种不具有挠性牵引构件的旋转类型的物料输送机械，俗称绞龙，是矿产、饲料、粮油、建筑业中用途较广的一种输送设备，由钢材做成的，用于输送温度较高的粉末或者固体颗粒等化工、建材用产品。

机械设计课程设计计算说明书设计项目：螺旋输送机传动装置的设计院别：机电工程学院专业：机电一体化班级：10级机电2班姓名：学号：********指导老师：目录一、机械设计课程设计任务书 (3)二、减速器各零件的设计计算及说明 (5)1、电动机的选择 (5)2、传动装置的总传动比与各级传动比的计算分配..73、各轴的转速和转矩计算 (7)4、V带和带轮传动设计及计算 (9)5、齿轮传动的设计及计算 (15)6、输出传动轴的设计及计算 (20)7、输入传动轴的设计及计算 (24)8、滚动轴承的选择…………………………………………….… .299、联轴器选择 (29)10、减速器附件的选择及箱体的设计 (30)11、润滑密封 (31)12、减速器装配图 (32)三、参考文献 (32)一、机械设计课程设计任务书题目：螺旋输送机传动装置的设计（一）、总体布置简图：EMBED AutoCAD.Drawing.16（二）、工作条件螺旋输送机主要用于运送粉状或碎粒物料，如面粉、灰、砂、糖、谷物等，工作时运转方向不变，工作载荷稳定；工作寿命8年，每年300个工作日，每日工作8h。

（三）、螺旋输送机的设计参数：（题号4）（四）、设计内容1.电动机的选择与运动参数计算2.传动装置的总传动比、各级传动比的计算分配3.各轴的转速和转矩计算4.设计V带和带轮及计算5.设计齿轮的计算6.设计输出传动轴的计算7.设计输入传动轴的计算8.滚动轴承的选择9.联轴器的选择及计算10.润滑与密封11.减速器附件的选择12.装配图、零件图的绘制13.设计计算说明书的编写（五）、设计任务2．减速器总装配图一张3．齿轮、带轮各一张、输出传动轴零件图、输入传动轴零件图各一张4．设计说明书一份二、减速器各零件的设计计算及说明1、电动机的选择2、传动装置的总传动比、各级传动比的计算分配3、计算各轴的转速和转4、V带和带轮传动设计及计算5、齿轮传动的设计及计算h f=1.25m n=3.125mm全齿高h=h a+h f=5.625 mm 顶隙c=0.25m n=0.625mm分度圆直径d1=(m n*z1)/cosβ≈52mmd2=(m n*z2)/cosβ≈212mm齿顶圆直径d a1=d1+2h a=57mm d a2=d2+2h a=217mm齿根圆直径d f1=d1-2h f=46mm；d f2=d2-2h f=206mmD0=1.6ds2=72mm D1=d a2-10m a=192mmD2=0.5(D0+D1)=132mm C1=0.3D2=21mmC.齿轮结构简图6、输出传动轴的设计及计算计算内容计算说明计算结果1选择轴的材料，确定许用应力。

螺旋运输机传动装置设计书一. 课程设计书设计课题:设计一用于带动螺旋输送机输送聚乙烯树脂材料的两级圆锥-圆柱齿轮减速器.运输机连续单向运转,载荷变化不大,空载起动,其效率为0.92(包括其支承轴承效率的损失),减速器小批量生产,使用期限5年(365天/年),三班制工作,车间有三相交流,电压380/220V。

螺旋轴转矩350N·m,螺旋轴转速70r/min。

二. 设计要求1.减速器装配图一(A0)。

2.设计说明书一份。

三. 设计步骤1. 传动装置总体设计方案2. 电动机的选择3. 确定传动装置的总传动比和分配传动比4. 计算传动装置的运动和动力参数5. 各级齿轮的设计与校核6.传动轴的设计与校核7.角接触球轴承校核8.键联接设计和校核9.器机体结构尺寸10.密封设计（轴Ⅰ）轴的结构设计 拟定轴上零件的装配方案下图为Ⅰ轴上的装配方案1.轴的材料选用45号钢，调制处理，Mpa Mpa 360,650S B ==σσ 根据轴的初步设计:2.轴的长度的确定mml mm d mm l d d d D l mm l d l d mm mm d d h C B l mm l l mm d d B mm mm d 46,36.35mm 38,mm 2.mm 80.632122mm 48,8,)0.9~8.5()51.0(~)307.0(:.)mm 1(17,40AC 7208.80l ,3580mm l mm 82L L A.6622324334433435353111======⎪⎭⎫⎝⎛⨯-≈==++=========长度，确定要求及齿轮孔的轴径和根据齿轮与内壁的距离要求，取根据安装轴承旁螺栓的，得小比求，取根据轴承安装方便的要。

取》要求可得由《机械设计课程设计确定取轴肩高由经验公式算轴肩高度小比一般为利于固定，可确定前面选取的轴承由轴承决定我们可确定为键槽预留一定长度，，则取联轴器的长度决定由联轴器的轴各段的长度如下：（Ⅱ轴）轴的结构设计：1.轴的材料选用：45号钢，调制处理MpaMpaS360,650B==σσ根据轴的初步设计：做轴的设计：.2.40.,27,mm2,mm107209.5.42dd,5858.4.50d,mm830.3.mm42d,48,mm2,mm50.2.40252197208.15524433221211mmdmmlACmmmmlmmmmmmlllmmlmmdmmlmmmmmmAC==========取多出的和大齿轮油板厚度的厚度决定，再加上挡由轴承取决定，我们就取由小齿轮的厚度我们就取，而轴肩应大于长度适量取取的过渡，到又考虑到所以取轴应小由齿轮的厚度为，，所以还是取大圆锥齿轮会占，但是小的挡油板，当然轴应当可知，还要预留由轴承可以得到下图（III轴）轴的结构设计：（一）.轴的材料选用：45号钢，调制处理MpaMpaS360,650B==σσ根据轴的初步设计：1.L1的尺寸由联轴器L确定，则可取L1=58mm,d1由联轴器的径确定取d1=38mm。
