运算放大器设计与仿真-安超群

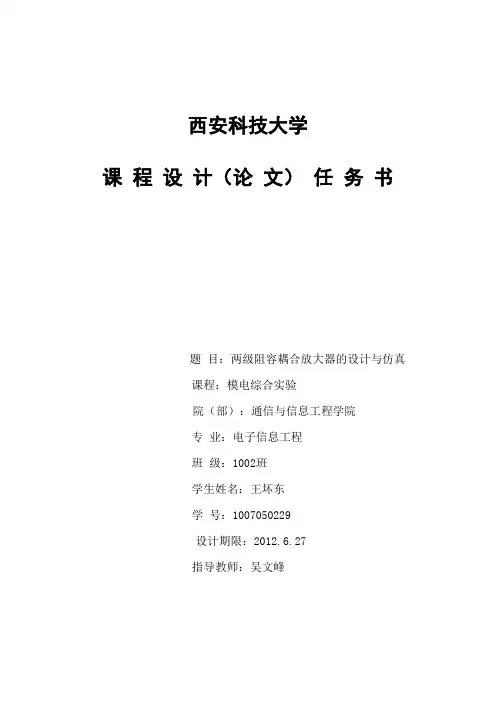

西安科技大学课程设计（论文）任务书题目：两级阻容耦合放大器的设计与仿真课程：模电综合实验院（部）：通信与信息工程学院专业：电子信息工程班级：1002班学生姓名：王坏东学号：1007050229设计期限：2012.6.27指导教师：吴文峰课题 两级阻容耦合放大器的设计与仿真一、设计目的及要求 (1)设计目的1、进一步熟悉multisim 仿真软件的使用方法；2、掌握测试多级放大器的电路参数及性能指标的方法；3、能够较全面地巩固和应用“模拟电子技术”课程中所学的基本理论和基 本方法，并初步掌握电路设计的全过程（设计-仿真-PCB 板制作-调试安装）。

4、培养独立思考、独立准备资料、独立设计规定功能的模拟电子系统的能 力。

5、培养独立设计能力，熟悉multisim 工具的使用 (2)设计任务与要求 已知条件 (1)Vcc=12V(2) 输入信号为Vi=4mV ，f=1kHz 的正弦波电压 (3)晶体管用2N2222A 技术指标(1)放大器不失真电压V o ≥1V ，即放大倍数|Au|≥250 (2)BW=300Hz-80kHz (3)放大工作点稳定 二、原理简述为了尽可能保证不失真放大，采用两级放大电路。

阻容耦合放大器是多级放大器中最常见的一种，其电路原理图如图 1 所示。

两级之间通过耦合电容及下级输入电阻连接，故称为阻容耦合，由于电容有隔直作用，使用前、后级的直流工作点互相不影响，各级放大电路的静态工作点可以单独计算。

每一级放大电路的电压放大倍数为输出电压U o 与输入电压U i 之比，其中，第一级的输出电压U o1 即为第二级输入电压U o2，所以两级放大电路的电压放大倍数为AV=VV iO 2=V V iO 1*VV O O 12=*1AV AV 2利用MultiSim 软件绘制如图所示的多级放大器实验电路。

图1 两级阻容耦合放大器的原理图备注：电容值的选择将影响放大器的频率响应，通常所使用的电容值，即C =24nF，提供了合适的交流特性。

课程设计任务书学生姓名：专业班级：电信指导教师：工作单位：信息工程学院题目: 音频功率放大器的设计仿真与实现初始条件：可选元件：集成功放，电容、电阻、电位器若干；或自选元器件。

直流电源±12V，或自选电源。

可用仪器：示波器，万用表，毫伏表等。

要求完成的主要任务:（1）设计任务根据技术指标和已知条件，选择合适的功放电路，如：OCL、OTL或BTL电路。

完成对音频功率放大器的设计、装配与调试。

（2）设计要求1 输出功率10W/8Ω；频率响应20~20KHz；效率>60﹪；失真小。

2 选择电路方案，完成对确定方案电路的设计。

3 利用Proteus或Multisim仿真设计电路原理图，确定电路元件参数、掌握电路工作原理并仿真实现系统功能。

4 安装调试并按规范要求格式完成课程设计报告书。

5 选做：利用仿真软件的PCB设计功能进行PCB设计。

时间安排：1 第18周前半周，完成仿真设计调试；并制作实物。

2 第18周后半周，硬件调试，撰写、提交课程设计报告，进行验收和答辩。

指导教师签名：年月日日月年系主任（或责任教师）签名：目录1 设计任务与要求……………………………………………………………………………..错误！未定义书签。

1.1设计任务…………………………………………………………………………………...错误！未定义书签。

1.2设计要求…………………………………………………………………………………...错误！未定义书签。

2 设计方案………………………………………………………………………………………...错误！未定义书签。

3 选择器件与参数运算………………………………………………………………………错误！未定义书签。

3.1运放NE5532介绍……………………………………………………………………..错误！未定义书签。

3.2 TDA 2030介绍………………………………………………………………………….43.3功率计算 (5)4 单元电路设计 (6)4.1主电源电路 (6)4.2调音电路 (6)4.3功率放大电路 (7)5 电路设计仿真 (9)5.1仿真电路图 (9).9…………………………………………………………仿真结果5.2．6 心得体会 (10)7 参考文献 (11)附表一：电路原理图………………………………………………………………………….错误！未定义书签。

信息工程学院课程设计报告书题目: 基于Multisimde 音频功率放大器设计与仿真课程：电子线路课程设计专业：班级：学号：学生姓名：指导教师：2015 年 1 月 3 日信息工程学院课程设计任务书信息工程学院课程设计成绩评定表摘要TDA2030功率放大电路具有失真小、功率大、所需元件少、制作简单、效果良好等优点，用它来做电脑有源音箱的功率放大部分或MP4等小型功放再合适不过，本论文便是用TDA2030来制作音频功率放大器原件。

高效率的音频功率放大器不仅仅是在便携式设备中需要，在大功率的设备中也占有较大的比重。

随着人们居住条件的改善，高保真音响设备和高档的家庭影院也逐渐兴起。

音频功率放大器在这些设备中起到了很重要的作用。

关键字：TDA2030功率放大电路、音频功率放大器、高效率AbstractTDA2030 power amplifier circuit with small distortion, high power, which needs few components, simple fabrication, the advantages of good effect, can use it to make power computer amplifying part or MP4 small power is again appropriate however, this thesis is to make use of TDA2030 audio poweramplifier original. Audio power amplifier with high efficiency is not only the need in portable devices, also account for a large proportion in high power devices. With the development of people's living conditions improve, high fidelity audio equipment and high-end home theater also gradually on the rise. Audio poweramplifier plays a very important role in these devices.Keywords: TDA2030 power amplifier circuit, audio power amplifier, high efficiency目录1前言 (1)1.1音频放大器的发展 (1)1.2 音频放大器设计背景 (1)1.3 音频放大器设计意义 (1)2任务与条件 (3)2.1初始条件 (3)2.2要求完成的主要任务 (3)2.3设计方案 (3)3选择器件与参数运算 (4)3.1运放NE5532介绍 (4)3.2 TDA 2030介绍 (5)3.3功率计算 (6)4单元电路设计 (7)4.1主电源电路 (7)4.2调音电路 (7)4.3功率放大电路 (8)5电路设计仿真 (10)5.1仿真电路图 (10)5.2仿真结果 (10)总结 (12)参考文献 (13)1前言1.1音频放大器的发展上个世纪80 年代以前，输出功率仅几瓦的声频功率放大器都要采用分立元件来制作。

实验报告册指导教师邱刚课程名称模拟电子技术基础实验名称集成运算放大器的设计实验类型设计学院名称电子与信息工程专业电子与信息工程年级班级 2011级电信3班学生姓名赵明贵学号 4314 成绩2012年11月29日实验四集成运算放大器的设计运算放大器应用电路的设计与制作一．实验目的1.掌握运算放大器和滤波电路的基本工作原理；2.掌握运用运算放大器实现滤波电路的原理方法；3.会用Multisim10对电路进行仿真分析；二．实验内容1.讲解运算放大器和滤波电路的基本工作原理；2.讲解用运算放大器实现滤波电路的原理方法；3.用Multisim10对二阶有源低通滤波电路进行仿真分析；三．实验仪器Multisim10软件;电阻若干，导线若干，线路板一块，ua741运放两个，万用表，实验箱。

四．实验原理集成运算放大器是高增益的直流放大器。

在它的输入端和输出端之间加上不同的反馈网络，就可以实现各种不同的电路功能。

可实现放大功能及加、减、微分、积分、对数、乘、除等模拟运算及其他非线性变换功能；将正、负两种反馈网络相结合，还可具有产生各种模拟信号的功能。

本实验着重以输入和输出之间施加线性负反馈网络后所具有的运算功能进行研究。

理想运放在线性运用时具有以下重要特性：（1）理想运放的同相和反相输入端电流近似为零，即。

（2）理想运放在作线性放大时，两输入端电压近似相等，即：。

1.反相放大器信号由反相端输入，电路如图3-1所示。

在理想条件下，放大器的闭环增益。

增益要求确定之后，与的比值即确定，在选择其值时需注意：与不要过大，否则会引起较大的失调温漂；但也不要过小，否则无法满足输入阻抗的要求。

一般取为几十千欧至几百千欧。

当时，放大器的输出电压等于其输入电压的负值。

此时，它具有反相跟随的作用，称之为反相器。

2.同相放大器信号由同相端输入，电路如图3-2所示。

在理想条件下，放大器的闭环增益为图3-1 反相放大器图3-2 同相放大器当为有限值时，放大器增益恒大于1。

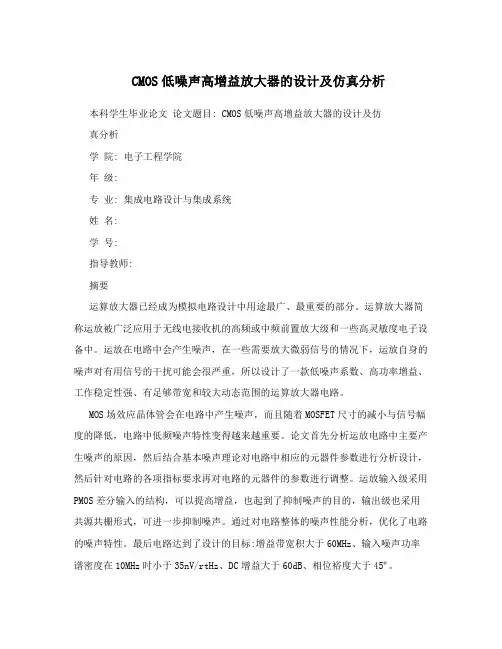

CMOS低噪声高增益放大器的设计及仿真分析本科学生毕业论文论文题目: CMOS低噪声高增益放大器的设计及仿真分析学院: 电子工程学院年级:专业: 集成电路设计与集成系统姓名:学号:指导教师:摘要运算放大器已经成为模拟电路设计中用途最广、最重要的部分。

运算放大器简称运放被广泛应用于无线电接收机的高频或中频前置放大级和一些高灵敏度电子设备中。

运放在电路中会产生噪声，在一些需要放大微弱信号的情况下，运放自身的噪声对有用信号的干扰可能会很严重，所以设计了一款低噪声系数、高功率增益、工作稳定性强、有足够带宽和较大动态范围的运算放大器电路。

MOS场效应晶体管会在电路中产生噪声，而且随着MOSFET尺寸的减小与信号幅度的降低，电路中低频噪声特性变得越来越重要。

论文首先分析运放电路中主要产生噪声的原因，然后结合基本噪声理论对电路中相应的元器件参数进行分析设计，然后针对电路的各项指标要求再对电路的元器件的参数进行调整。

运放输入级采用PMOS差分输入的结构，可以提高增益，也起到了抑制噪声的目的，输出级也采用共源共栅形式，可进一步抑制噪声。

通过对电路整体的噪声性能分析，优化了电路的噪声特性。

最后电路达到了设计的目标:增益带宽积大于60MHz、输入噪声功率谱密度在10MHz时小于35nV/rtHz、DC增益大于60dB、相位裕度大于45º。

关键词CMOS;运算放大器;低噪声;高增益;带宽IAbstractOperational amplifier (Op amp) is the most important and comprehensive element in CMOS analog integrated circuits. Operational amplifier is widely used in various types of high-frequency or intermediate frequency as a radio receiver pre-amplifier stage or the high sensitivity of electronic devices. MOS field effect transistor (MOSFET) circuit would bring noise under weak signal amplification. Noise interference may be very serious for useful signal in an op amp. Thus, it is very necessary that designing an op amp circuit with low noise, high gain, good stability, sufficient bandwidth and large dynamic range.MOS field effect transistor circuit would bring noise. With the MOSFET sizes decreasing and the signal amplitude decreasing, the low-frequency noise characteristics of the circuit are becoming increasingly important. This paper analyzes mainly noise sources of thee op ampcircuit firstly, then designs the corresponding component parameters of the circuit considering of the basic noise theory, and adjusts the parameters of certain components. The input stage of Op amp used PMOS differential input gain enhances direct telescopic structure to improve gain and suppress noise. The output stage is horizontal+output+stage to further suppress noise. Seen from the whole circuit noise performance,the noise characteristics are optimized. At last the simulated result also indicated that it reached the requirement of design: gain bandwidth product should be larger than 60dB, input noise power spectral density should be lower than 35nV/rtHz, DC gain shoud be higher than 60dB, phase margin should be larger than 45º.Key wordsCMOS; Operational amplifier; Low noise; High gain; BandwidthII目录摘要 ..................................................................... .. (I)Abstract ........................................................... .. (II)第一章绪论 ..................................................................... ................................................... 1 1.1 论文课题的价值及其意义 ..................................................................... ............... 1 1.2 运算放大器的发展过程及现状 ..................................................................... ........ 1 1.3 论文的章节安排 ..................................................................... . (2)第二章运算放大器的性能分析 ..................................................................... .................... 3 2.1 噪声 ..................................................................... .. (3)2.1.1 噪声类型 ..................................................................... .. (3)2.1.1.1 热噪声 ..................................................................... .. (3)2.1.1.2 散弹噪声 ..................................................................... . (4)2.1.1.3 闪烁噪声 ..................................................................... . (5)2.1.1.4 爆裂噪声 ..................................................................... . (5)2.1.2 MOS管中影响较大的噪声源 ....................................................................52.1.2.1 散弹噪声 ..................................................................... . (6)2.1.2.2 闪烁噪声 ..................................................................... . (6)2.1.2.3 沟道热噪声 ..................................................................... (6)2.1.3 噪声系数与计算噪声的基本方法 (7)2.1.3.1噪声系数 ..................................................................... .. (7)2.1.3.2噪声计算方法 ..................................................................... ..................... 7 2.2 开环增益 ..................................................................... .......................................... 8 2.3 开环带宽和增益带宽积 ..................................................................... ................... 8 2.4 输出摆幅 ..................................................................... .......................................... 9 2.5 相位裕度 ............................................................................................................... 9 2.6 DC功耗 ..................................................................... ............................................ 9 2.7 共模输入范围...................................................................... . (9)2.8 运放中各性能指标之间的关系 ..................................................................... ........ 9 2.9 两种常用结构CMOS放大器 ..................................................................... ........ 10 2.9.1 差分结构放大器 ..................................................................... ......................... 10 2.9.2 共源共栅结构放大器 ..................................................................... .. (13)第三章低噪声高增益运算放大器的设计 ..................................................................... ... 15 3.1 电路设计的指标 ..................................................................... ............................. 15 3.2 电路结构的设计 ..................................................................... .. (15)3.2.1 电路结构的确定 ..................................................................... (15)3.2.2 电路的噪声分析 ..................................................................... (17)3.2.3 电路的增益分析 ..................................................................... .................. 18 3.3 电路参数的确定 ..................................................................... ............................. 19 3.4 电路参数的验证 ..................................................................... .. (21)3.4.1 增益指标的验证 ..................................................................... (21)3.4.2 噪声指标的验证 ..................................................................... (22)第四章电路的仿真分析 ..................................................................... .............................. 23 4.1 理论值仿真分析 ..................................................................... .. (23)4.1.1 直流参数仿真 ..................................................................... . (23)4.1.2 交流小信号仿真 ..................................................................... .................. 24 4.2 电路的改进及仿真分析 ..................................................................... .. (25)4.2.1 M1管与M2管宽长比为20/1的仿真结果 (25)4.2.2 M1管与M2管宽长比为30/1的仿真结果 (26)4.2.3 增益提高的总结 ..................................................................... .................. 26 4.3 考虑噪声的仿真分析 ..................................................................... (27)4.3.1 噪声仿真 ..................................................................... (27)4.3.2 直流仿真 ..................................................................... (28)4.3.3 交流分析 ..................................................................... (28)4.3.4 与设计目标的比较 ..................................................................... .. (29)第五章版图的设计 ..................................................................... . (30)结论 ..................................................................... .. (33)参考文献 ..................................................................... . (34)致谢 ..................................................................... .. (36)CMOS低噪声高增益放大器的设计及仿真分析第一章绪论本章内容主要介绍运算放大器的发展过程，现阶段运算放大器的发展状况论文研究的意义与背景及论文的章节安排。

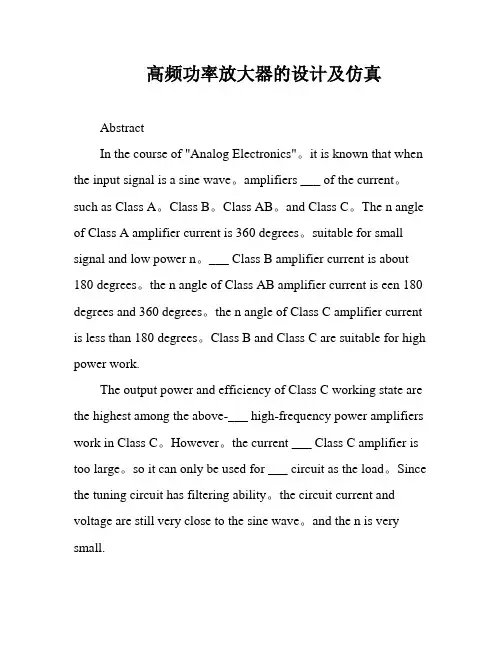

高频功率放大器的设计及仿真AbstractIn the course of "Analog Electronics"。

it is known that when the input signal is a sine wave。

amplifiers ___ of the current。

such as Class A。

Class B。

Class AB。

and Class C。

The n angle of Class A amplifier current is 360 degrees。

suitable for small signal and low power n。

___ Class B amplifier current is about 180 degrees。

the n angle of Class AB amplifier current is een 180 degrees and 360 degrees。

the n angle of Class C amplifier current is less than 180 degrees。

Class B and Class C are suitable for high power work.The output power and efficiency of Class C working state are the highest among the above-___ high-frequency power amplifiers work in Class C。

However。

the current ___ Class C amplifier is too large。

so it can only be used for ___ circuit as the load。

Since the tuning circuit has filtering ability。

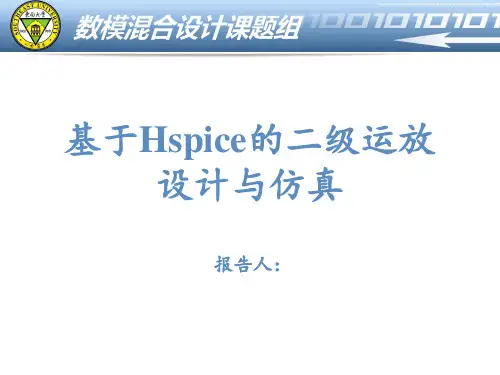

运算放大器参数的基本仿真方法示例（2nd edition）刘泰源，LTC1733 GROUPROOM 237，SOC DESIGN CENTRE目的：仿真一个两级的运放，熟悉模拟电路仿真软件的使用。

采用软件：workview ,hspice 2005.03工艺库的说明：采用韩国MagnaChip 0.5umCMOS工艺库对所采用电路描述：首先在workview中生成一个两级的运算放大器，并导出网表，第一级是差分的输入放大器，其作用是放大差模信号，抑制共模信号，第二级是一个共源放大器，提供更大的增益。

在第一级里，m1、m2为差动输入管，m5提供由基准电压产生的偏置电流，m3、m4两管是一对电流镜，保证m3,m4两管为两个输入端提供相等的电流。

第二级m8是负载管，m7是倒相器的输入管。

主要仿真的运算放大器特性：增益，增益带宽，建立时间，摆率，ICMR，CMRR，PSRR，输出摆幅，失调电压 运放电路结构图：图1运放电路静态工作点的调节在整个模拟电路的设计中是非常重要的，因为不同功能的模块对器件的工作状态有不同的要求，在电路设计初期确定下的管子的工作状态就在这个阶段与以实现。

实现的语句在hspice里面是.op语句。

这个语句会在仿真生成的.lis文件里面形成一个关于管子工作状态的理解，查找.lis文件中的region关键字，就能找到各个管子工作点的列表。

静态工作点的调节：采用的方法，先设计第一级的的工作点，再设计第二级的工作点。

第一级工作点设计要求五个管子都工作在饱和区，并且保证电路的对称，在vcc，in1,in2和bias上要加上适当的偏置电压。

我设定的bias为 1.5v，in1=in2=2.5v，这个时候要注意调节各管子的宽长比使管子达到饱和，如果m3,m4是线形区，则应该调节减小m3,m4的宽长比，同时通过增加m5的宽长比增大偏置电流，如果m5处于线形区，则应该采取与上面所说的相反的方法，如果输入管处于线形区，要考虑输入的偏置电压是否合适，同时折中上面的调节方法。

实验一-仪器放大器设计与仿真-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN南昌大学实验报告学生姓名： 刘 阳 学 号: 58 专业班级： 电子165 实验类型： □验证 □综合 ■设计 □创新 实验日期： 实验成绩：实验八 仪器放大器设计与仿真一、实验目的1、掌握仪器放大器的设计方法2、理解仪器放大器对共模信号的抑制能力3、熟悉仪器放大器的调试功能4、掌握虚拟仪器库中关于测试模拟电路仪器的使用方法，如示波器，信号发生器等虚拟仪器的使用二、实验原理下图是由三个集成运放构成的仪器放大器电路。

其中，集成运放U2C 组成减法电路，即差值放大器，集成运放U2A 和U2B 各对其相应的信号源组成对称的同相放大器，且645321R R R R R R ===，，。

由于v - →v +，因而加在RG （即R7)两端的电压为，相应通过RG 的电流G l l G R v v i 21-=，由于-i 0，因而当R 3=R 2=R 时，对于U2C 而言，U2B 加在反相输入端，U2A 加在同相输入端，利用叠加原理，合成的输出电压：254134o -o o v R R v R R v += 由于R3=R5,R4=R6,因而仪器放大器的差模电压增益：因此改变电阻的值可以改变仪器放大器的差值电压增益，此仪器放大器的增益是负的，要使增益为正的，则可在输出时加一个反相器，即可得到增益为正的仪器放大器。

三、实验器材Multisim 虚拟仪器中的函数发生器、运算放大器、示波器。

四、实验内容1、采用运算放大器设计并构建一起放大器：（1）输入信号u i ＝2sinwt(mV)时，要求输出电压信号u o ＝(V)，A vd =200，f=1kHZ ；（2）输入阻抗要求R i >1M Ω。

2、用虚拟仪器库中关于测试模拟电路仪器，按设计指标进行调试。

主要虚拟仪器中的函数发生器、运算放大器、示波器。

五、实验方案1、实验设计思路：2、输入差模信号：通过函数信号发生器正负输出端使U2A=1sinwt（mV）U2B=-1sinwt（mV），则输入的差模信号Ui=2sinwt（mV）3、设计仪器放大器，并由增益设定相关电阻值输入差模信号设计仪器放大器由增益设定所有电阻值用示波器观察输出与输入关系由实验原理可知，要使Avf=200，则由公式⎪⎪⎭⎫ ⎝⎛+=G R R R RA 21-34vf 可令Ω==Ω=====Ω=k 100k 1 ,k 2645321R R R R R R R R G ，4、实验总原理图：六、实验仿真结果CH1和CH2组成差模输入，CH3为Uo 输出。

信息工程学院课程设计报告书题目: 基于Multisimde 音频功率放大器设计与仿真课程：电子线路课程设计专业：班级：学号：学生姓名：指导教师：2015 年 1 月 3 日信息工程学院课程设计任务书信息工程学院课程设计成绩评定表摘要TDA2030功率放大电路具有失真小、功率大、所需元件少、制作简单、效果良好等优点，用它来做电脑有源音箱的功率放大部分或MP4等小型功放再合适不过，本论文便是用TDA2030来制作音频功率放大器原件。

高效率的音频功率放大器不仅仅是在便携式设备中需要，在大功率的设备中也占有较大的比重。

随着人们居住条件的改善，高保真音响设备和高档的家庭影院也逐渐兴起。

音频功率放大器在这些设备中起到了很重要的作用。

关键字：TDA2030功率放大电路、音频功率放大器、高效率AbstractTDA2030 power amplifier circuit with small distortion, high power, which needs few components, simple fabrication, the advantages of good effect, can use it to make power computer amplifying part or MP4 small power is again appropriate however, this thesis is to make use of TDA2030 audio poweramplifier original. Audio power amplifier with high efficiency is not only the need in portable devices, also account for a large proportion in high power devices. With the development of people's living conditions improve, high fidelity audio equipment and high-end home theater also gradually on the rise. Audio poweramplifier plays a very important role in these devices.Keywords: TDA2030 power amplifier circuit, audio power amplifier, high efficiency目录1前言 (1)1.1音频放大器的发展 (1)1.2 音频放大器设计背景 (1)1.3 音频放大器设计意义 (1)2任务与条件 (3)2.1初始条件 (3)2.2要求完成的主要任务 (3)2.3设计方案 (3)3选择器件与参数运算 (4)3.1运放NE5532介绍 (4)3.2 TDA 2030介绍 (5)3.3功率计算 (6)4单元电路设计 (7)4.1主电源电路 (7)4.2调音电路 (7)4.3功率放大电路 (8)5电路设计仿真 (10)5.1仿真电路图 (10)5.2仿真结果 (10)总结 (12)参考文献 (13)1前言1.1音频放大器的发展上个世纪80 年代以前，输出功率仅几瓦的声频功率放大器都要采用分立元件来制作。

研究与试制AB 类功率放大器的设计与仿真研究邓宏贵1,曹　祥1,罗　安2,曹　建1(1.中南大学物理学院电信系,长沙,410083; 2.湖南大学电气与信息工程学院,长沙,410082)摘　要:在比较A 类、B 类、C 类和介于A 类、B 类中间的AB 类四类功放电路各自优缺点的基础上,提出功率放大器工作点的选取以及通过阻抗匹配来实现高效率的方法。

讨论了放大器输入回路阻抗变换电路、晶体管放大电路以及输出回路阻抗变换电路的设计思想,运用电报方程从理论上推导出用于信号源和晶体管之间阻抗变换的传输线变压器输入输出阻抗计算公式,由此设计出模拟信号处理电路中非常重要的AB 类高功率放大器。

仿真和实验结果表明,放大器在1MHz ～50M Hz 的范围内,输入0.1W 时输出为1W,其增益达到10dB,并且失真率非常低。

关键词:AB 类;功率放大器;阻抗变换;电路仿真中图分类号:T N 722.7+5 文献标识码:A 文章编号:1005-488X(2005)04-0229-05Design and Simulation for AB Power AmplifierDENG Ho ng -gui 1,CA O Xiang 1,LUO An 2,CAO Jian1(1.College of P hysics ,Central South University ,Changsha ,410083,CH N ;2.College of Electrical and I nf ormation E ngineering ,H unan Univ ersity ,Changsha ,410082,CH N )Abstract :A discussio n on the adv antages and disadvantag es o f four kinds of amplify ing circuits such as class A ,class B,class C and class AB is presented.A method is pr opo sed for the oper ation po int of the pow er amplifier and the im plement o f high efficiency thr oug h impedance match .The design for impedance converting circuit o f input current ,transistor am -plifying circuit and conv erting circuit of output current is presented.T he teleg rapher equations are adopted to determ ine the impedance of transm ission-line transform er ,w hich is used to con-vert cir cuit impedance betw een signal source and transisto r.A ver y im po rtant A B hig h pow er amplifier is desig ned .Ex perimental results are presented to verify the effectiv eness of the pro -posed circuit.T he results show that amplifier has 10dB pow er g ain and low distortion-rate.Key words :class AB;pow er amplifier;impedance converting ;circuit sim ulation第25卷第4期2005年12月 光　电　子　技　术OPTOELECTRONIC T ECHNOLOGY Vol.25No.4Dec.2005基金项目:中南大学新世纪本科教改项目(204Y 55)。

《CMOS高性能运算放大器研究与设计》篇一一、引言运算放大器（OpAmp）在各种电子设备中起着关键作用，尤其在信号处理和数据分析中。

随着科技的发展，对运算放大器的性能要求也越来越高。

CMOS（互补金属氧化物半导体）技术因其低功耗、高集成度等优点，在高性能运算放大器的设计中得到了广泛应用。

本文将探讨CMOS高性能运算放大器的研究与设计。

二、CMOS运算放大器的基本原理CMOS运算放大器主要由差分输入对、电流镜、输出级等部分组成。

其基本原理是通过差分输入对接收输入信号，利用电流镜进行电流放大，最后由输出级输出放大的信号。

CMOS技术由于其特殊的结构，能够提供较高的增益、低噪声以及优秀的线性度。

三、CMOS高性能运算放大器的设计要求设计高性能的CMOS运算放大器，需要满足以下几个要求：1. 高增益：保证信号在传输过程中的损失最小。

2. 低噪声：减小信号的干扰，提高信噪比。

3. 高线性度：保证信号在放大过程中不失真。

4. 低功耗：在保证性能的同时，尽量降低功耗。

5. 高集成度：适应现代电子设备小型化的趋势。

四、CMOS高性能运算放大器的设计方法1. 差分输入对的设计：选择合适的晶体管尺寸和偏置电流，以提高输入差分对的跨导和带宽。

2. 电流镜的设计：采用电流镜结构，以实现电流的精确复制和放大。

3. 输出级的设计：选择合适的负载电容和输出级晶体管，以提高输出驱动能力和带宽。

4. 电路的优化：通过调整电路的偏置电压和反馈网络，优化电路的性能。

五、CMOS高性能运算放大器的实现与测试根据上述设计要求和方法，我们设计了一款CMOS高性能运算放大器。

通过仿真和实际测试，该放大器具有高增益、低噪声、高线性度等特点，且功耗较低，符合设计要求。

此外，我们还对该放大器进行了长期稳定性的测试，证明了其良好的可靠性和稳定性。

六、结论本文对CMOS高性能运算放大器的研究与设计进行了探讨。

通过了解其基本原理、设计要求、设计方法以及实现与测试，我们可以看到CMOS技术在高性能运算放大器设计中的优势。
