隧道电缆沟施工方案

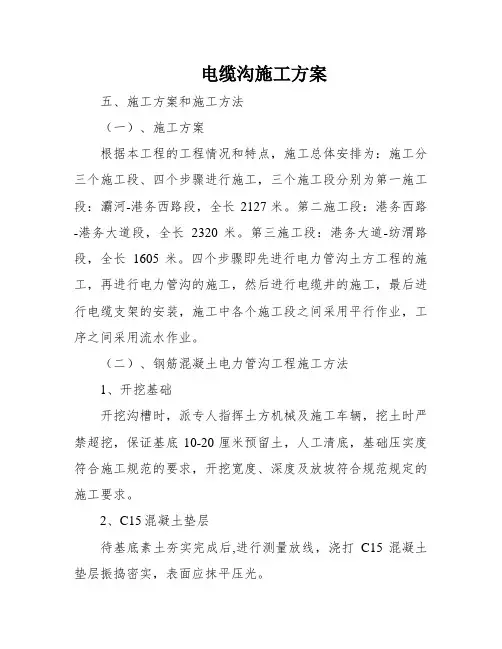

电缆沟施工方案五、施工方案和施工方法（一）、施工方案根据本工程的工程情况和特点，施工总体安排为：施工分三个施工段、四个步骤进行施工，三个施工段分别为第一施工段：灞河-港务西路段，全长2127米。

第二施工段：港务西路-港务大道段，全长2320米。

第三施工段：港务大道-纺渭路段，全长1605米。

四个步骤即先进行电力管沟土方工程的施工，再进行电力管沟的施工，然后进行电缆井的施工，最后进行电缆支架的安装，施工中各个施工段之间采用平行作业，工序之间采用流水作业。

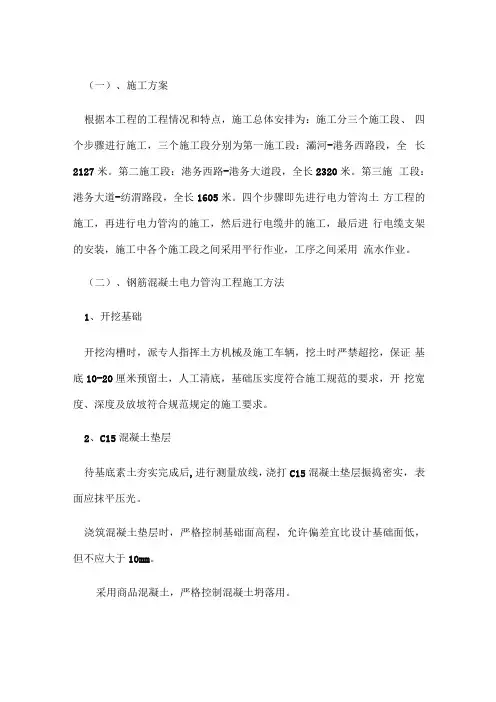

（二）、钢筋混凝土电力管沟工程施工方法1、开挖基础开挖沟槽时，派专人指挥土方机械及施工车辆，挖土时严禁超挖，保证基底10-20厘米预留土，人工清底，基础压实度符合施工规范的要求，开挖宽度、深度及放坡符合规范规定的施工要求。

2、C15混凝土垫层待基底素土夯实完成后,进行测量放线，浇打C15混凝土垫层振捣密实，表面应抹平压光。

浇筑混凝土垫层时，严格控制根蒂根基面高程，允许偏差宜比设想根蒂根基面低，但不应大于10mm。

采用商品混凝土，严格控制混凝土坍落度，不合格的混凝土不准使用。

混凝土用平板振捣器振至密实，密实标志是混凝土停止下沉，不再冒出气泡，表面呈现平坦，泛浆。

3、电缆沟及检查井底板、墙、顶板钢筋制作（1）、钢筋进场检验：每批钢筋进场必需具有原材质量证明书，其质量必需符合GB/T99及95-95等有关标准的规定。

原材复试符合有关标准请求，且见证取样数必需≥总实验数的30%，钢筋进场应按批检查和验收。

进场热轧光圆钢筋必需符合《普通低碳钢热轧圆盘条》（GB701）和《钢筋混凝土用热轧光圆钢筋》（GB）的规定；进场热轧带肋钢筋必需符合《钢筋混凝土用热轧带肋钢筋》（GB1499）的规定。

热轧钢筋进场时每批由同炉号、同商标、同规格、同交货状况、同冶炼方法的钢筋≤60T可作为一批；但每批应≤6个炉号、每炉号含碳量之差应≤0.02%、含锰量之差≤0.15%。

原材料实验报告单下部栏内必需填上“根据HRB335标准”，该组钢筋力学性能符合HRB335手艺条件：屈强比大于1.25，屈标比小于1.3。

电缆敷设工程施工方案一、工程概述电缆敷设工程是指按照特定的工程方案和技术要求，在地面、管道、电缆沟、桥梁、隧道、洞穴、建筑物内等场所敷设和安装电力电缆线路的过程。

电缆敷设工程的施工方案包括工程概述、施工过程、安全措施及质量保证等内容。

本方案将详细描述电缆敷设工程的施工过程及相关措施，旨在保证工程的顺利进行并确保施工安全和质量。

二、施工准备1. 确定施工方案：根据项目要求和实际情况，制定详细的施工方案，并经相关部门审核确认。

2. 采购备品备件：根据工程需要，采购所需的电缆、线槽、管道、连接器、绝缘材料等备品备件，并对其进行检验和保管。

3. 组织施工人员：根据施工计划，组织施工人员，确定施工任务和责任，并对相关人员进行安全教育和技术培训。

4. 调配施工设备：准备所需的施工设备，如敷设机、电缆起重机、挖掘机、打桩机等，并进行检查和试运行。

5. 安排施工场地：对施工场地进行清理和整理，确保施工场地安全整洁，并做好临时设施和通道的搭建。

三、施工过程1. 确定敷设路线：根据设计图纸，确定电缆敷设的线路和路径，并标明敷设深度和铺设方式，进行标示和测量。

2. 开挖敷设沟槽：根据敷设路线，进行开挖沟槽的工作，确保沟槽的深度和宽度符合设计要求，并保证土方的坡度和排水情况。

3. 铺设电缆：选择符合要求的电缆，根据设计明确的线路和路径，将电缆敷设在沟槽内，并进行连接和绝缘处理。

4. 敷设线槽和管道：在需要进行保护的地方，进行线槽和管道的敷设，确保其安全和稳固，并做好密封和防护措施。

5. 连接和测试：对电缆进行连接和接地，进行绝缘测试和电气性能测试，确保连接牢固和电气性能合格。

6. 收尾工作：对施工现场进行清理，恢复原状，并做好档案资料的归档和交接工作。

四、安全措施1. 安全教育培训：严格按照相关规定，对施工人员进行安全教育培训，提高其安全意识和技术水平，并定期进行安全演练。

2. 施工操作规程：制定施工操作规程，明确施工过程中的安全操作要求和措施，并加强现场监督和指导。

电缆沟盖板更换技术方案一、工程概况：因为厂区内部分电缆沟沟盖板坏损，造成厂区内地面电缆系统混乱，现按要求将各厂区内坏损的电缆沟盖板进行拆换、更换改造。

二、质量、安全及工期目标质量目标，按照施工标准安全目标，杜绝一切安全事故发生工期目标，按甲方要求工期之内完工三、施工范围本工程更换的电缆沟盖板主要有主厂房，五号转载点、筛分楼、703驱动站等厂房内。

四、施工技术措施4.1交接检验4.1.1构件进场检验(1)盖板应统一部位注明规格、生产日期、生产批次和合格标志。

检查数量：全数检查。

(2)盖板的外形不得有缺棱掉角、棱角不正、翘曲不平、飞边凸肋等质量缺陷；构件表面不得有露筋、麻面、掉皮、起砂、沾污等质量缺陷；角钢表面无毛刺、锌锚、挂锌、露铁、锌渣锌灰等附着现象。

检查数量：全数检查。

(3)钢筋混凝土盖板的尺寸偏差应符合表1的规定。

检查数量：每一条电缆沟的盖板抽查10%,但不得少于3件。

表1注：1为构件长度(4)检查支座支撑宽度和高度。

检查方法：采用钢尺。

(5)检查盖板的质量合格证明文件，主要包括原材料合格证明文件及试验报告、试块试压报告、盖板钢筋保护层测试记录等。

4.1.2上道工序交接检验(1)电缆沟尺寸、沟道压顶截面尺寸等须符合设计要求。

(2)电缆沟沟道压顶抹灰层之间必须粘结牢固，抹灰层应无脱层、空鼓，面层应无爆灰和裂缝；压顶表面应平整、洁净、接槎平整，分格缝设置宣不大于4m。

检查数量：每10延长米检查至少一处，每条沟很多于三处。

检查方法：用小锤轻击检查；观察检查。

(3)沟道压顶截面尺寸、顶面标高、中心线位移、相对高差等允许偏差项目符合表4.1.2的规定。

检查数量：每5延长米抽查1处，每条沟很多于三处。

表4.1.2(4)检查电缆沟沟道压顶施工记录和质量验收记录。

(5)沟盖板的更换施工前，各施工班组首先要现场查明盖板破损情况，确定施工范围，在拆换盖板时，使电缆沟内有毒害气体排放干净，将无损的沟槽及沟壁上杂物、淤泥清理干净，保证沟边线形顺适，且沟边内侧平滑、光亮后方可施工作业。

文档从互联网中收集，已重新修正排版，word格式支持编辑，如有帮助欢迎下载支持。

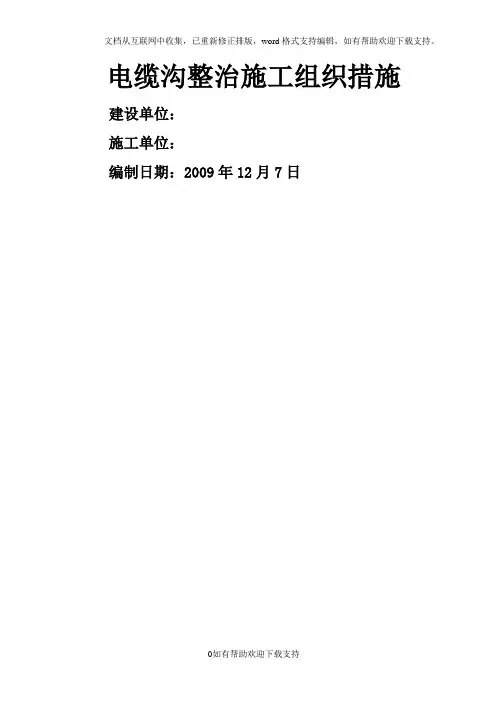

电缆沟整治施工组织措施建设单位：施工单位：编制日期：2009年12月7日目录一、概述---------------------------------------------- 错误!未定义书签。

二、编制依据-------------------------------------------- 错误!未定义书签。

三、施工准备-------------------------------------------- 错误!未定义书签。

1、施工技术准备--------------------------------------- 错误!未定义书签。

2、工程材料准备--------------------------------------- 错误!未定义书签。

3、项目组织原则--------------------------------------- 错误!未定义书签。

4、技术要求------------------------------------------- 错误!未定义书签。

四、施工工艺-------------------------------------------- 错误!未定义书签。

1、电缆沟内部清理防渗堵漏----------------------------- 错误!未定义书签。

2、电缆桥架修复、更换及防腐--------------------------- 错误!未定义书签。

3、电缆的清理、修复、整理及上架----------------------- 错误!未定义书签。

4、防火门、防火隔断、防火封堵的检修、更换及增设------- 错误!未定义书签。

5、照明改造------------------------------------------- 错误!未定义书签。

6、整体喷涂防火涂料----------------------------------- 错误!未定义书签。

本工程为某地区电力电缆安装项目，主要内容包括电缆敷设、电缆头制作及安装、电缆保护管安装、电缆沟（隧道）施工等。

工程总长度约为XX公里，电缆敷设区域包括地下、地面及架空三种方式。

电缆型号为XX，额定电压为XX千伏。

二、施工准备1. 施工组织成立以项目经理为组长的施工领导小组，负责整个工程的施工组织和管理。

下设施工技术组、施工安全组、施工质量组、材料供应组等。

2. 人员配置根据工程需求，配置各类专业技术人员和施工人员，包括电缆敷设工、电缆头制作工、电缆保护管安装工、电缆沟（隧道）施工工等。

3. 材料准备根据工程需求，提前采购电缆、电缆附件、电缆保护管、电缆沟（隧道）施工材料等，确保施工过程中材料供应充足。

4. 施工设备根据工程需求，配置电缆敷设设备、电缆头制作设备、电缆保护管安装设备、电缆沟（隧道）施工设备等。

三、施工方法及步骤1. 电缆敷设（1）电缆敷设前，对敷设区域进行清障，确保电缆敷设过程中无障碍物。

（2）按照设计要求，将电缆敷设于地下、地面或架空。

电缆敷设过程中，注意保持电缆的平直，避免扭曲、打结。

（3）电缆敷设完毕后，对电缆进行固定，确保电缆在敷设过程中不会发生位移。

2. 电缆头制作及安装（1）根据电缆型号和额定电压，选择合适的电缆头制作工具和材料。

（2）按照电缆头制作工艺要求，进行电缆头制作。

（3）将制作好的电缆头安装在电缆两端，确保电缆头连接牢固。

3. 电缆保护管安装（1）根据电缆敷设区域，选择合适的电缆保护管。

（2）按照设计要求，将电缆保护管安装于电缆敷设路径上。

（3）电缆保护管安装完毕后，进行验收，确保电缆保护管安装质量。

4. 电缆沟（隧道）施工（1）根据电缆敷设需求，进行电缆沟（隧道）开挖。

（2）电缆沟（隧道）开挖过程中，注意保护周边环境，避免对地下管线、设施造成损害。

（3）电缆沟（隧道）开挖完毕后，进行验收，确保电缆沟（隧道）施工质量。

四、施工质量保证措施1. 施工过程中，严格按照设计要求、施工规范和操作规程进行施工。

（一）、施工方案根据本工程的工程情况和特点，施工总体安排为：施工分三个施工段、四个步骤进行施工，三个施工段分别为第一施工段：灞河-港务西路段，全长2127米。

第二施工段：港务西路-港务大道段，全长2320米。

第三施工段：港务大道-纺渭路段，全长1605米。

四个步骤即先进行电力管沟土方工程的施工，再进行电力管沟的施工，然后进行电缆井的施工，最后进行电缆支架的安装，施工中各个施工段之间采用平行作业，工序之间采用流水作业。

（二）、钢筋混凝土电力管沟工程施工方法1、开挖基础开挖沟槽时，派专人指挥土方机械及施工车辆，挖土时严禁超挖，保证基底10-20厘米预留土，人工清底，基础压实度符合施工规范的要求，开挖宽度、深度及放坡符合规范规定的施工要求。

2、C15混凝土垫层待基底素土夯实完成后,进行测量放线，浇打C15混凝土垫层振捣密实，表面应抹平压光。

浇筑混凝土垫层时，严格控制基础面高程，允许偏差宜比设计基础面低，但不应大于10mm。

采用商品混凝土，严格控制混凝土坍落用。

混凝土用平板振捣器振至密实，密实标志是混凝土停止下沉，不再冒出气泡，表面呈现平坦，泛浆。

3、电缆沟及检查井底板、墙、顶板钢筋制作（1）、钢筋进场检验：（2）、钢筋放样：（3）、钢筋加工4、电缆隧道及检查井底板、墙、顶板钢筋绑扎（1）、底板钢筋绑扎时，按画好的间距，先摆放受力主筋，后放分布筋，预埋件、预留孔等及时配合安装。

板内纵向受力筋，采用绑扎连接与电弧单面焊相结合，基础底板钢筋保护层厚30 mm。

（2）、交叉部位钢筋采用十字兜扣绑扎，底板钢筋短向不设接头，长向钢筋接头相互错开。

（3）、墙体钢筋绑扎先绑外侧，再绑内侧，双排钢筋之间绑扎拉筋@400mm （4）、顶板钢筋绑扎：清理模板上面杂物，放出下层主筋间距线，按间距先放主筋，再放分布筋，预埋件及时配合安装。

绑扎完毕后放上马凳再绑上层钢筋。

（5）、钢筋保护层厚度采用废石材料作垫块，呈梅花状布置，间距600mm。

电缆线路工程施工方案主要包括以下几个方面：工程概况、施工准备、施工方法及工艺、施工安排及计划、质量保证措施、安全施工保证措施、环境保护措施等。

以下是一个简要的电缆线路工程施工方案示例：一、工程概况本工程为某城市配电网改造项目，主要包括新建电缆线路、电缆分支箱、电缆终端箱等设备安装，电缆线路敷设方式为直埋、架空和隧道三种方式。

工程涉及电缆线路长度约10km，电缆型号为YJLV22-8.7/15kV，截面为350mm²。

二、施工准备1. 技术准备：编制详细的施工图纸和技术文件，对施工人员进行技术培训，确保施工人员熟悉施工图纸和技术要求。

2. 施工现场准备：完成施工现场的平整、清理工作，设置施工围挡和警示标志，确保施工安全。

3. 施工材料准备：根据施工图纸及工程量清单，提前采购合格的电缆、电缆附件、施工工具等材料。

4. 施工设备准备：配置足够的施工设备，如挖掘机、吊车、发电机、电缆输送机等。

三、施工方法及工艺1. 电缆线路直埋敷设：按照设计图纸标示的位置开挖电缆沟，沟宽约为电缆直径的1.5倍，沟深应满足电缆埋设要求。

电缆在沟内应有一定的蛇形敷设，以利于电缆散热。

敷设过程中应避免电缆损伤，电缆埋设后应及时回填并夯实。

2. 电缆线路架空敷设：采用电缆架固定电缆，电缆架间距根据电缆型号和敷设要求确定。

电缆固定时，应避免电缆扭曲和过度弯曲。

3. 电缆线路隧道敷设：按照设计图纸开挖隧道，隧道内应设置足够的通风设施。

电缆在隧道内敷设时，应采用专用电缆支架固定，支架间距根据电缆型号和敷设要求确定。

四、施工安排及计划1. 施工进度计划：根据工程量和施工条件，制定详细的施工进度计划，确保工程按时完成。

2. 施工人员安排：根据施工进度计划，合理安排施工人员的工作任务，确保施工顺利进行。

五、质量保证措施1. 施工过程中，严格遵循国家相关标准和规范，确保施工质量。

2. 对施工人员进行技术培训，提高施工技能和质量意识。

云南水力发电YUNNAN WATER POWER55第37卷第4 期1 工程概况建水（个旧）至元阳高速公路是云南省规划“五纵五横一边两环二十联”中曲靖至呈贡至通海至建水至元阳的重要组成部分，是省高网“十三五”新开工重点项目。

同时也是红河州南部高速公路网中的重要组成部分。

随着公路建设速度的不断加快，隧道施工一直在推行标准化管理，强条要求也在日渐提升，但在隧道二衬边墙及电缆沟内沟帮浇筑工艺上目前没有很好实行标准化，国内公路隧道二衬边墙及电缆沟内沟帮基本上采取分步施工，采用简易小木模或钢模组合浇筑，存在很多不足之处，同时单独施工电缆沟内沟帮需要投入大量模板和其他材料及人工，间接性增加施工成本，还会在一定程度上影响施工进度。

为了克服传统施工的不足和缺陷，实现二衬边墙及电缆内沟帮一次整体浇筑成型［1］，满足云南省强条［2］要求，在施工中做了一些改进和创新，在传统二衬台车上增加能够满足二衬边墙和电缆沟内沟帮同时浇筑的边墙模板，通过油缸调整模板位置，丝杆加固模板，减少了小块钢模拼装的工作量，增强了结构物的整体性，实现了两侧二衬边墙及电缆内沟帮一次同时浇筑施工成型，大大提高了施工进度，更节省了大量的人力和物力。

隧道二衬边墙及电缆沟内沟帮整体浇筑施工技术王星，张国良，杨迪，刘寒，武建超（中国水利水电第十四工程局有限公司，云南 昆明 650041）摘　要：隧道二衬边墙及电缆沟内沟帮一次整体浇筑施工，目前处于总结和积累经验阶段，缺乏足够的施工经验，如何提高二衬边墙及电缆沟内沟帮一次整体浇筑成型，满足云南省强条要求、提高施工效率是建设施工单位一直所研究的方向。

结合建（个）元高速公路隧道施工为例，介绍公路隧道施工中二次衬砌边墙及电缆沟内沟帮一次整体浇筑成型施工技术，在施工中得到良好的经济效益和社会效益。

关键词：隧道；二衬边墙；电缆沟内沟帮；整体浇筑；施工技术中图分类号：U455.91 文献标识码：B 文章编号：1006-3951(2021)04-0055-03DOI：10.3969/j.issn.1006-3951.2021.04.012收稿日期：2020-12-30作者简介：王星（1986-），男，工程师，陕西渭南人，主要从事公路工程施工与管理工作。

第1篇一、工程概况1. 工程名称：某地区电缆铺设工程2. 工程地点：某市某区3. 工程规模：铺设电缆总长度为XX公里，涉及XX个小区、XX个企事业单位。

4. 工程内容：电缆铺设、电缆接头制作、电缆终端制作、电缆隧道施工、电缆支架安装等。

二、施工准备1. 技术准备（1）施工人员：组织一支经验丰富、技术熟练的施工队伍，包括电缆铺设、电缆接头制作、电缆终端制作、电缆隧道施工、电缆支架安装等专业人员。

（2）施工设备：准备电缆铺设设备、电缆接头制作设备、电缆终端制作设备、电缆隧道施工设备、电缆支架安装设备等。

（3）施工材料：电缆、电缆接头、电缆终端、电缆隧道材料、电缆支架等。

2. 材料准备（1）电缆：根据设计要求，选择符合国家标准、质量可靠的电缆产品。

（2）电缆接头：选择与电缆型号相匹配的电缆接头，确保接头质量。

（3）电缆终端：根据设计要求，选择合适的电缆终端。

（4）电缆隧道材料：选择符合国家标准、质量可靠的电缆隧道材料。

（5）电缆支架：选择符合国家标准、质量可靠的电缆支架。

3. 施工现场准备（1）施工场地：确保施工场地平整、开阔，满足施工需求。

（2）施工用水、用电：确保施工场地具备充足的用水、用电条件。

（3）施工道路：确保施工道路畅通，方便施工材料运输。

三、施工工艺及步骤1. 电缆铺设（1）测量放线：根据设计图纸，确定电缆走向，进行测量放线。

（2）挖沟：根据电缆走向，挖掘电缆沟，确保沟底平整、无障碍物。

（3）铺设电缆：将电缆按照设计要求铺设到沟底，确保电缆顺直、无扭曲。

（4）回填：将电缆沟回填，确保回填土密实、无空隙。

2. 电缆接头制作（1）准备电缆接头材料：根据电缆型号，准备相应的电缆接头材料。

（2）制作电缆接头：按照电缆接头制作工艺，进行电缆接头制作。

（3）电缆接头测试：对制作的电缆接头进行测试，确保接头质量。

3. 电缆终端制作（1）准备电缆终端材料：根据电缆型号，准备相应的电缆终端材料。

（2）制作电缆终端：按照电缆终端制作工艺，进行电缆终端制作。

施工组织设计XX公司2020年07月第一章编制说明第一节编制依据1.1 《新建赣州至深圳铁路塘厦（不含）至深圳北（不含）（GSSG-11标）》设计图纸；1.2 施工图设计技术交底记录、设计说明、现场勘察情况等；1.3 适用于本工程的各种施工规范；1.4 我我单位施工经验、管理水平、实际施工及生产能力。

第二节编制原则2.1在充分理解设计文件的基础上，采用先进、合理、经济、可行的施工方案。

2.2在施工组织中体现环保意识，保护环境，做到安全文明施工。

2.3施工工艺与施工规范、设计要求等相符，并力求达到完善。

2.4 施工任务划分合理，施工进度安排符合实际情况。

2.5 采用先进、配套的施工设备和技术，确保工程质量和工期。

2.6 针对本工程的地质情况和气候特征，优化施工方案。

第三节工程技术规范本工程中将严格按照现行施工验收规范进行施工。

3.1《电力电缆运行规程》、（GB50217—2018）；3.2《电力工程电缆设计规范》、（GB50168—2018）；3.3《电缆线路施工及验收规范》、(DL-408-91)；3.4《建筑地基基础工程施工质量验收规范》（GB50202-2018）；3.5《地下防水工程质量验收规范》（GB50208-2018）；3.6《砌体工程现场检测技术标准》（GB/T50315-2011）；3.7《混凝土结构工程质量验收规范》（GB50204-2018）；第二章工程概况第一节适用条件1.1 抗震设防裂度7度及以下；1.2 深圳市经济特区内及特区外的110KV及以上的电缆工程；1.3 沟道下地基承载力特征值＞120KPa，否则应进行地基处理；1.4 土壤：容重Υ=18KN/m，摩擦角θ=30°。

第二节工期要求本工程于2020年7月2日正式开工，2020年10月30日之前完成本程土建部分施工。

根据本工程现场实际，以及项目部劳动力、机械设备力量等情况，项目部有信心在保证安全文明施工的前提下，严格遵守工程文件所规定的施工工期、合同条款以及各项要求，根据工程的特点，在工期安排上尽可能提前完成。

第1篇一、工程概况本工程为XX项目，位于XX市XX区，总建筑面积约为XX平方米。

工程结构为XX 层XX柱框架结构，建筑高度为XX米。

本方案针对本工程的用电电缆施工进行详细规划，确保工程用电安全、高效、可靠。

二、施工准备1. 施工图纸及资料：熟悉施工图纸及资料，了解工程用电电缆的布置、规格、型号等要求。

2. 材料及设备：准备符合国家标准的电缆、电缆桥架、电缆头、接线端子、绝缘材料、紧固件等施工材料；配备电缆敷设机、电缆剥皮机、电缆剪等施工设备。

3. 人员组织：成立施工队伍，明确施工人员职责，确保施工人员具备相关资质和操作技能。

4. 施工现场：确保施工现场平整、安全，满足电缆敷设、安装等施工要求。

三、施工工艺1. 电缆敷设（1）根据施工图纸，规划电缆敷设路径，确保路径顺畅、安全。

（2）在电缆敷设前，检查电缆外观，确保电缆无破损、绝缘层完好。

（3）根据电缆规格和敷设路径，选用合适的电缆桥架和支架。

（4）在电缆桥架和支架上固定电缆，确保电缆固定牢固，避免松动。

（5）电缆敷设过程中，注意电缆弯曲半径，避免电缆损坏。

（6）电缆敷设完成后，进行电缆绝缘测试，确保电缆绝缘性能良好。

2. 电缆头制作及接线（1）根据电缆规格和用途，选用合适的电缆头制作工具和材料。

（2）制作电缆头时，注意电缆绝缘层的处理，确保绝缘层完整。

（3）在电缆头制作过程中，严格按照操作规程进行，确保电缆头质量。

（4）电缆头制作完成后，进行电缆头绝缘测试，确保电缆头绝缘性能良好。

（5）根据施工图纸，进行电缆接线，确保接线正确、牢固。

3. 电缆保护及接地（1）电缆敷设完成后，对电缆进行保护，避免电缆受到外界损害。

（2）电缆接地应符合国家相关标准和规范，确保接地可靠。

（3）接地电阻测试，确保接地电阻符合要求。

四、质量控制1. 材料质量：选用符合国家标准的电缆、电缆桥架、电缆头、接线端子、绝缘材料、紧固件等施工材料。

2. 施工工艺：严格按照施工规范和操作规程进行施工，确保施工质量。

目录一、工程概况及特点 (2)1.1.工程概况 (2)1.2.工程特点 (3)二、项目班子配备 (4)2.1.项目班子配备情况 (4)三、施工现场总平面布置 (5)3.1.施工平面布置 (5)3.2.工地使用权和出入权 (6)3.3.工地管理方案与制度 (6)四、电缆沟施工方案 (7)4.1.施工准备 (7)4.2.主要工序和特殊工序的施工方法 (10)4.3.施工效率估计和潜在问题分析 (16)五质量目标、质量保证体系及技术保证措施 (16)5.1质量目标及分解 (16)5.2质量管理体系 (18)5.3质量控制措施 (20)六安全目标、安全保证体系及技术组织措施 (24)6.1安全管理总体目标 (24)6.2安全目标控制分解 (25)6.3安全管理组织机构及职责 (26)6.4安全组织技术措施及风险预测预控 (29)6.5安全制度保证 (31)6.6风险预测、风险评价控制 (33)6.7事故报告与处理 (33)6.8安全组织技术保证措施 (33)6.9安全健康与环境管理工作方针 (34)6.10安全文明施工主要控制形象 (35)6.11进入施工现场安全文明施工纪律规定 (35)6.12生活安全与卫生 (35)七环境保护措施及文明施工 (36)7.1环境保护 (36)7.2加强施工管理、严格保护环境 (36)7.4文明施工考核、管理办法 (39)一、工程概况及特点工程名称：220KvxXX线架空线路改电缆线路工程（土建X标）建设地点：东莞市虎门镇建设单位：广东电网公司YY供电局设计单位：广东省电力设计研究院监理单位：XX监理咨询有限公司施工单位：XX电力工程有限公司工期要求：2011年11月25日，竣工时间为：2012年06月20日竣工，总日历工期约209天。

1.1.工程概况1.1.1.工程简述本工程XX。

第X标段主要施工内XX容：#3B接头段至B19的土建施工（不包括B19，B9至B10、B16至B17段由滨海大道桥梁施工单位负责土建施工，长度分别为24m、65m），其中包括电缆沟长1842m，电缆接头段8处（含接头地网制作）。

云南麻昭高速公路B2工区中铁十八局集团有限公司洞内水沟、沉沙池、沉沙井、检查井施工方案一、编制依据1）《云南麻昭高速公路两阶段施工图设计文件》；2）《公路隧道施工技术规范》JTG F60-2009；3）《云南省高速公路施工标准化指南》；4）《公路工程质量检验评定标准》JTG F801-2004二、设计说明1、排水边沟隧道左右洞边沟在路面两侧通长布置，见图1 “边沟布置图”。

cm）边沟尺寸见图2 边沟大样图图2 边沟大样图（尺寸单位cm）边沟侧壁、底板均采用C25混凝土现浇，沟的侧壁及底板施工时应注意与衬砌、仰拱的连接，施工时应将衬砌、仰拱凿毛后浇筑；洞内排水边沟的纵坡与路线纵坡相同，可根据路拱横坡作适当的调整。

2、中央水沟隧道左右洞中央水沟在路线内通长布置，见图1 “中央水沟布置图”。

回填集料应选用坚硬而耐久的级配碎石，集料应洁净（必须冲洗）并过筛；粒径最小不得小于20mm，最大不得大于50mm；为避免级配碎石上方浇筑C15砼时灰浆下渗，须在级配碎石回填层上方覆盖PVC板（厚1.5mm）；中央排水主管上半断面应盖无纺布，以防淤积；盖板采用C25混凝土现浇。

3、各沉沙池井、检查井沉沙池井、检查井纵向布置图如图4 沉沙池井、检查井布置图。

图4 沉沙池井、检查井布置图（单位m）隧道内各排水设施的位置可根据实际情况进行适当调整,应避开施工缝、沉降缝及设备洞室；隧道内中心排水沟沉砂井间距为50m；中心排水沟检查井间距为250m；边墙脚纵向排水管检查井间距为100m，两侧对称布置，避开紧急停车带和车行横洞不小于10m；隧道横向泄水管每20m布置一道；路面侧沟沉砂井间距为30m。

三、工程概况云南麻昭高速为公路双向四车道高速公路，全封闭、全立交。

隧道设计速度80km/h。

其中B2工区胡家湾子2号隧道为分离式双向四车道小净距隧道，位于平曲线上，右幅全长668m，起讫桩号K24+998～K25+666；左幅全长647m，起讫桩号ZK25+013～ZK25+660胡家湾子2号隧道隧道地貌属于山岭重丘区，地形起伏较大，主要穿越块石、强、中风化泥灰岩、泥质灰岩地层，围岩级别较低，完整性较差。

19．隧道侧沟、电缆槽施工工艺1 工艺概况为满足电力、通信、信号等要求，双线电气化铁路隧道衬砌底部两侧均设置侧沟、电缆槽，隧道中线位置设置中心排水沟，侧沟水通过确定间隔的横向排水管将水引排至中心排水沟。

侧沟、电缆槽施工时，除沟槽本身施工外，还涉及接地极、接地端子、过轨管、纵环向排水盲管、横向排水管等接口的转序验收和施工，施工程序较繁杂，留意事项较多。

本工艺主要通过对各工序的精细化限制，实现保证工程质量的目的。

2 工艺特点(1) 明确了接口工程转序验收事项，有利于保证接口工程质量。

(2) 总结了各工序作业要点，有利于实现标准化作业，提高工效，保证质量。

3 适用范围适用于铁路隧道侧沟、电缆槽施工。

4 工艺流程隧道沟槽施工作业流程如下。

(1)施工准备：包括转序验收——测量放线——边墙结合面混凝土凿毛——基底混凝土面清理、冲洗——沟槽侧壁钢筋绑扎。

(2)预埋管线：纵、环向盲管定位、引出——电缆槽底泄水孔定位、预埋——接地端子焊连——过轨管定位、引出。

(3)混凝土浇筑：接受分块拼装式定型钢模板分段施工，每次施工长度30m，每成型段需三次立模、三次浇筑混凝土，分别为：安装侧壁模板，浇筑第一层混凝土——安装水沟模板，浇筑其次层混凝土——安装电力、通信电缆槽模板，浇筑第三层混凝土。

(4)成品爱惜：混凝土养护、拆模——成品爱惜。

图1 水沟电缆槽施工作业流程5 工艺操作要点5.1施工准备5.1.1 施工技术准备开工前组织技术人员学习施工图纸、质量验收标准、施工作业指南，澄清有关技术问题，制定施工平安保证措施，对施工作业人员进行技术交底和培训。

5.1.2 转序验收侧沟、电缆槽施工前须完成前道工序的验收，尤其是接口工程的验收。

验收分内业和外业进行。

外业验收内容(共6项)：(1) 初支接地极的引出检查及接地电阻测试。

检查初支接地钢筋材质是否符合设计要求并且牢靠引出，接地电阻是否达标。

测量接地电阻接受接地电阻测试仪如图2。

第1篇一、工程概况1. 工程名称：XX地区电缆线路施工工程2. 工程地点：XX地区3. 工程规模：本工程主要涉及电缆线路铺设、电缆附件安装、电缆沟开挖及回填等施工内容。

4. 工程期限：根据合同要求，确保在规定工期内完成施工任务。

5. 施工单位：XX施工单位二、施工组织设计1. 施工队伍：组建一支具备丰富经验的施工队伍，包括项目经理、技术负责人、施工员、质检员、安全员等。

2. 施工设备：配备挖掘机、装载机、自卸车、电缆敷设车、电缆牵引机、电缆接头盒、电缆试验设备等。

3. 施工材料：选用符合国家标准的电缆、电缆附件、绝缘子、接地线、支架等。

4. 施工方法：采用人工开挖电缆沟、电缆敷设、电缆附件安装、电缆试验、电缆沟回填等施工方法。

三、施工工艺及流程1. 施工准备（1）熟悉图纸，了解工程特点、施工要求、施工难点。

（2）组织施工队伍进行技术交底，明确施工任务、质量要求、安全措施。

（3）办理相关施工许可手续，确保工程合法合规。

2. 施工流程（1）电缆沟开挖：根据设计要求，采用人工开挖或机械开挖，确保沟槽深度、宽度符合设计要求。

（2）电缆敷设：根据设计要求，采用电缆敷设车或人工敷设，确保电缆敷设平直、整齐。

（3）电缆附件安装：根据设计要求，安装电缆接头盒、绝缘子、接地线等电缆附件。

（4）电缆试验：对敷设好的电缆进行试验，确保电缆质量符合国家标准。

（5）电缆沟回填：回填电缆沟，确保沟槽平整、坚实。

3. 施工工艺（1）电缆沟开挖：采用人工或机械开挖，确保沟槽深度、宽度符合设计要求。

开挖过程中，注意保护地下管线，防止损坏。

（2）电缆敷设：采用电缆敷设车或人工敷设，确保电缆敷设平直、整齐。

电缆敷设过程中，注意电缆的弯曲半径，防止电缆损伤。

（3）电缆附件安装：根据设计要求，安装电缆接头盒、绝缘子、接地线等电缆附件。

安装过程中，确保电缆附件连接牢固、密封。

（4）电缆试验：对敷设好的电缆进行试验，包括绝缘电阻、直流电阻、交流耐压等。

电缆沟防火封堵施工方案一.项目名称：二.封堵区域：各变电所内电气柜.电缆夹层.电缆隧道以及管线进出口封堵。

三.参照标准：（1）GB50229-96《火力发电厂与变电所设计防火规范》（2）GB50217-94《电力工程电缆设计规范》（3）DLGJ154-2000《电缆防火措施设计和施工验收标准》（4）CECS154：2003《建筑防火封堵应用技术规程》（5）GA161-1997 《防火封堵材料性能要求和试验方法》四.标准实施方案：（1）电缆竖井防火封堵施工方法：封堵处用上下2张防火板FB-1封堵，并在其上开好电缆孔，板与竖井之间采用弹性防火密封胶FS-E封边，板与电缆之前采用膨胀型防火密封胶FS-I封堵。

在孔洞处两侧电缆上涂刷电缆防火涂料FP-C，长度300mm，以防沿电缆引起延燃，干涂层厚度1mm。

当竖高度小于3米时，在竖井中部封堵；当竖井高度小于6米大于3米时，在竖井的上下两端进行封堵；当高度大于6米时，应每隔5米进行一次封堵。

竖井穿楼板时应先在穿楼板处进行封堵。

竖井的封堵最关键，最严格，必须密实无空隙。

（2）电缆穿管敷设防火封堵施工方法：对穿管敷设的电缆，应在管头处用膨胀型防火密封胶FS-I进行封堵，形成大于20mm厚的封堵层。

（3）电缆桥架穿墙孔洞封堵施工方法：3.1 根据需封堵孔洞的大小估算出防火灰泥FC-1的使用量，然后根据厂家提供的产品说明按比例将水加入灰泥粉中搅匀后立即使用。

此时应注意产品在混合后应在允许施工时间内封堵完毕，超过此时间使可能固化，固化后可能不能再用。

3.2 搅拌后的糊状防火灰泥的施工方法与水泥沙浆的施工情况相同。

封堵时为施工方便，可先将其制成大小合适的块再使用。

3.3 在孔洞处用矿棉封堵密实的矿棉两侧以膨胀型防火密封胶FS-I 封闭抹平，厚度20mm。

施工完成后矿棉和密封胶总厚度与灰泥厚度相同。

（4）电缆隧道或电缆沟阻火墙施工要求：4.1 封堵前应该清洁孔洞，应无灰尘及油腻，并且可以以水湿润表面。
