revit操作步骤总结嘿,朋友们!今天咱就来好好唠唠 Revit 操作步骤那些事儿。
Revit 啊,就像是一个神奇的建筑魔法盒,打开它,你就能创造出各种奇妙的建筑世界。
那怎么玩转这个魔法盒呢?听我细细道来。
首先,你得熟悉软件的界面吧,就像你去一个新地方,得先搞清楚东南西北呀。
那些工具栏、菜单栏啥的,都得知道它们是干啥的。
然后呢,创建项目就像是给你的建筑搭个舞台。
你得选好场地、设定好各种参数,这可不能马虎。
接下来,绘制模型就像是搭积木啦。
一块一块地往上垒,墙啊、柱啊、梁啊,慢慢就有了形状。
这里可要细心哦,不然搭出来的房子歪歪扭扭可不行。
再说说添加材质和装饰吧,这就好比给房子穿上漂亮衣服,贴上好看的壁纸,摆上精美的家具。
让你的建筑一下子就变得生动起来。
还有啊,视图的操作也很重要呢。
就像你从不同角度看一个东西,会有不一样的发现。
在 Revit 里,你可以切换各种视图,找到最适合你的观察角度。
别忘了设置参数和标注,这就像给你的建筑加上说明书,让别人一看就明白。
在操作过程中,可别嫌麻烦呀。
就像学走路一样,一开始跌跌撞撞,但慢慢地就熟练了。
有时候可能会遇到一些小问题,别着急,咱慢慢解决。
就问你,谁学新东西没个过程呢?你想想,当你通过自己的努力,用 Revit 创造出一个超级酷炫的建筑模型时,那得多有成就感啊!就好像你是个伟大的建筑师,在虚拟世界里建造了属于自己的摩天大楼。
总之呢,Revit 的操作步骤虽然不少,但只要你有耐心,肯钻研,就一定能掌握它。
加油吧,朋友们!让我们一起在 Revit 的世界里尽情遨游,创造出属于我们自己的建筑奇迹!。

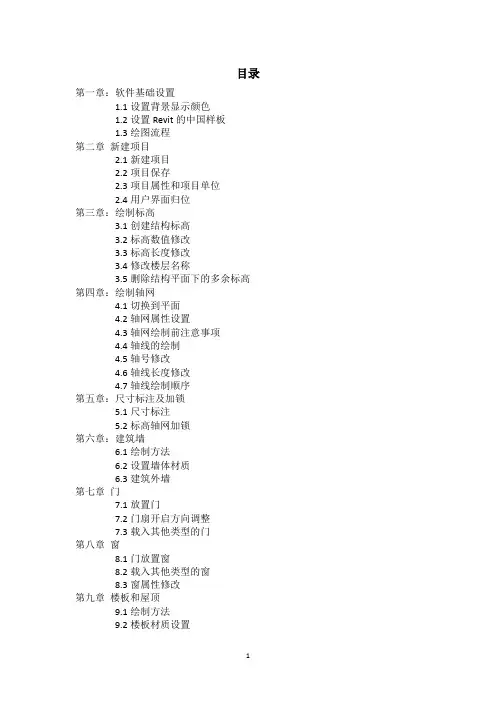

目录第一章:软件基础设置1.1设置背景显示颜色1.2设置Revit的中国样板1.3绘图流程第二章新建项目2.1新建项目2.2项目保存2.3项目属性和项目单位2.4用户界面归位第三章:绘制标高3.1创建结构标高3.2标高数值修改3.3标高长度修改3.4修改楼层名称3.5删除结构平面下的多余标高第四章:绘制轴网4.1切换到平面4.2轴网属性设置4.3轴网绘制前注意事项4.4轴线的绘制4.5轴号修改4.6轴线长度修改4.7轴线绘制顺序第五章:尺寸标注及加锁5.1尺寸标注5.2标高轴网加锁第六章:建筑墙6.1绘制方法6.2设置墙体材质6.3建筑外墙第七章门7.1放置门7.2门扇开启方向调整7.3载入其他类型的门第八章窗8.1门放置窗8.2载入其他类型的窗8.3窗属性修改第九章楼板和屋顶9.1绘制方法9.2楼板材质设置9.3楼板的修改方法9.4屋顶第十章:楼梯10.1楼梯参数设置10.2楼梯绘制10.3楼板开洞10.4楼梯延伸至三层第十二章创建图纸11.1创建图纸11.2创建剖面图11.3导出cad图软件默认为白色背景如右侧,当导入彩色cad后显示不如黑色清晰3名称如右下角需检查的三个模版对应英文名称建筑样板DefaultCHSCHS.rte结构样板Structural Analysis-DefaultCHNCHS.rte6第二章:绘制标高和轴网 2.1 新建项目选择“新建”——“项目”命令,打开“新建项目”对话框,选择“建筑样板”,单击“确定”方式2:选择左上角蓝色大R 图标——新建——项目——建筑样板——确认 注意:不要选择项目样板2.2 保存项目(右图)单击左上角蓝色大R 图标,选择——另存为——项目2.3项目属性和项目单位在管理面板下的项目信息内输入右侧信息项目单位:如果模版使用正确一般不用再次调整,如有特殊要求打开此对话框修改项目发布日期:2019-03-01项目状态:待建项目地址:山东省济南市项目名称:结构模型项目编号:20190301作者:自己名字72.4 用户界面归位打开视图选项卡——用户界面确保属性和项目浏览器打勾8属性在左,项目浏览器在右未吸附状态下会遮挡后面构件注意:以后每次打开软件第一时间将项目浏览器和属性调出并放置在指定位置92.打开建筑选项卡——标高11123.4修改楼层名称双击标高3可对层高进行改名重命名为F3,出下图提示点“是”,按右下角练习层高表绘制标高并改名。
revit软件教程Revit软件教程–基础知识Revit软件是一种建模、设计和协同工作的工具,适用于建筑、结构和机电等领域。
本教程旨在介绍Revit软件的基础知识,帮助初学者上手使用该软件。
1. 界面和工具栏打开Revit软件后,你将看到一个包含各种工具栏和菜单的界面。
这些工具栏和菜单用于执行不同的操作,如创建模型、编辑元素、设置视图等等。
熟悉Revit界面和工具栏的功能是使用该软件的第一步。
2. 创建模型在Revit中,你可以创建建筑模型、结构模型和机电模型等不同类型的模型。
在创建模型之前,你需要了解所需的图纸和参考资料,并根据这些资料进行相应的设置。
使用Revit的创建工具来创建墙体、楼板、柱子、梁等各种建筑元素。
你可以通过拖拽鼠标、输入尺寸或使用现有元素来创建这些元素。
3. 编辑元素一旦你创建了建筑元素,你可以使用Revit的编辑工具对其进行修改和调整。
例如,你可以改变墙体的高度、调整窗户和门的位置、更改梁的尺寸等等。
Revit还提供了各种高级编辑功能,如阵列复制、元素连接和族编辑等。
这些功能可以帮助你更高效地编辑模型。
4. 设置视图Revit允许你创建不同类型的视图,以便查看和分析模型。
你可以创建平面图、立面图、剖面图和三维视图等。
调整视图的各种参数,如缩放比例、剖面位置和可见性等,可以帮助你准确地表示模型。
5. 注释和标注在Revit中,你可以添加注释和标注来说明模型的细节和特定要求。
你可以添加文字、尺寸标记、符号和线条等元素进行注释和标注。
这些注释和标注可以帮助他人理解模型并进行准确的建筑设计。
总结Revit软件是一种功能强大的建模和设计工具,可以帮助你创建、编辑和查看建筑模型。
通过掌握Revit的界面和工具栏、创建模型、编辑元素、设置视图以及进行注释和标注,你可以更加高效地使用该软件进行建筑设计。
希望本教程对你学习Revit软件有所帮助。
从零开始的Revit基础教程Revit是建筑设计和施工行业中广泛使用的一款三维建模软件,它可以帮助建筑师和工程师进行建筑设计、结构设计和施工管理等工作。
对于没有任何Revit经验的人来说,从零开始学习Revit可能会感到有些困难。
本文将提供一个基础教程,从安装软件到创建建筑元素,帮助读者快速上手Revit。
第一步:安装和启动Revit在开始学习Revit之前,你需要安装Revit软件。
你可以从Autodesk 官方网站上下载免费试用版的Revit软件,并按照指示完成安装过程。
安装完成后,你可以打开Revit软件并开始学习。
第二步:了解Revit界面当你第一次打开Revit软件时,你会看到一个由各种工具栏、面板和视图组成的界面。
熟悉Revit界面的各个部分对于学习和使用Revit非常重要。
1. 菜单栏:包含了Revit软件的各种功能和设置。
你可以通过菜单栏来访问不同的命令和工具。
2. 工具栏:位于界面的顶部,包含了一些常用的工具和命令按钮。
你可以通过点击工具栏上的按钮来执行相应的操作。
3. 项目浏览器:位于界面的左侧,用于管理和浏览项目中的不同元素和视图。
你可以通过项目浏览器来快速切换视图和编辑元素。
4. 属性面板:位于界面的右侧,默认显示选中元素的属性。
你可以通过属性面板来修改元素的属性和参数。
5. 绘图区域:位于界面的中央,用于绘制和编辑建筑元素。
你可以在绘图区域中创建、修改和删除建筑元素。
第三步:创建建筑元素了解Revit界面后,我们可以开始创建一些基本的建筑元素,比如墙体、楼板和门窗等。

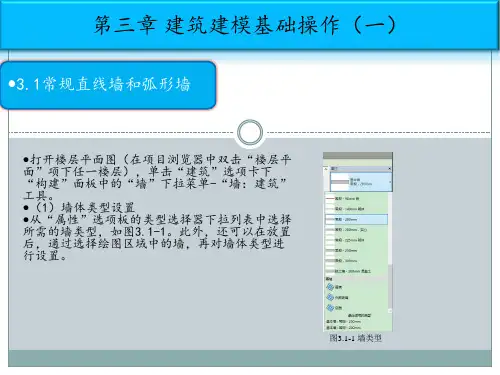

1. 创建墙体:在绘图区域中,点击“墙体”按钮,并在绘图区域中选择绘制墙体的起点和终点。
你还可以通过属性面板来修改墙体的高度和其他属性。
2. 创建楼板:点击“楼板”按钮,并在绘图区域中绘制楼板的轮廓。
你可以通过属性面板来修改楼板的厚度和其他属性。
3. 创建门窗:点击“门”或“窗户”按钮,并在绘图区域中选择门或窗户的位置。

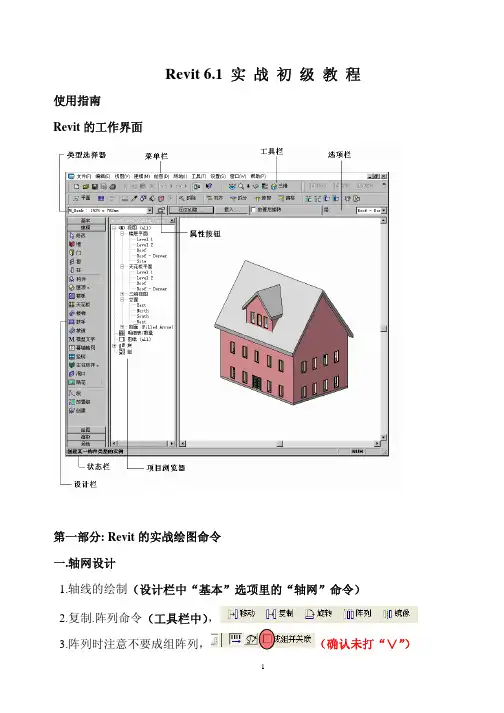

Revit 6.1 实战初级教程使用指南Revit的工作界面第一部分: Revit的实战绘图命令一.轴网设计1.轴线的绘制(设计栏中“基本”选项里的“轴网”命令)2.复制.阵列命令(工具栏中),3.阵列时注意不要成组阵列,(确认未打“∨”)4.5.轴号的显示控制:单个视图轴号的显示控制(点击设计栏中“基本”选项里的“修改”命令,再点击轴线,点击轴号旁的“∨”标记)所有视图轴号的显示控制(选择轴线,再点击 图元属性中的编辑新建,修改其类型属性)6.尺寸标注(设计栏“基本”选项里的“尺寸标注”命令逐点标注)二.1,在立面图中添加层(设计栏“基本”选项里的“层”命令)2,修改平面视图名称(右键点击弹出对话框,点取重命名)3,修改立面显示,请参照AVI文件中的演示。
三, 柱设计1,一层的柱子要在二层插入,此特性与梁相似(设计栏中“结构”选项里的“结构柱”命令)请注意和建筑柱间的区别,建筑柱和墙属性类似。
柱子参数的设定:(注意创建新的柱类型时应先复制,再另取名称。
)2,柱子的插入,(插入柱子后点击“完成”) 3图元属性的修改4,过滤器的使用使用过滤器可筛选所选择的对象1,墙的属性,高度,定位线的设置, 墙链(顺时针绘制,因为在REVIT中有内墙面和外墙面的差别) 2,墙的图元属性的修改修改墙的高度设置设置墙的粗略比例填充样式系统对视图详细程度的设置:在屏幕上点右键,出现以下菜单,点击视图属性设置墙的构造层点击此处可设置墙的构造层,涂层2[5]为外层,1[4]为内层点击此处可添加墙的构造层添加墙的墙饰条, 设置墙的轮廓样式, 载入墙的轮廓族,设置墙的轮廓样式的材质和填充图案点击此处可添加墙的墙饰条高度可设定点击此处可设置墙的轮廓样式的材质和填充图案点击此处可设置墙的轮廓样式点击此处可载入墙的轮廓族,系统默认路径metric library/profiles,此轮廓族可自己定义,详见高级教程五.楼板设计1.添加楼板,绘制完外墙后即开始绘制楼板。
Revit 2020 是Autodesk公司最新发布的一款建筑信息模型(BIM)软件,它被广泛应用于建筑设计、结构工程和建筑制造等领域。
Revit 2020 的基本操作是建筑设计师和工程师必备的基本技能,本文将介绍Revit 2020 的基本操作,以帮助读者快速掌握该软件的基本使用方法。
一、界面介绍Revit 2020 的界面包括菜单栏、工具栏、属性栏、项目浏览器和属性编辑器等部分。
通过对界面的了解,用户能够更快速地找到所需功能,并进行相关操作。
二、项目创建1. 新建项目:在 Revit 2020 中,用户可以通过“文件”菜单中的“新建”命令来创建新项目,然后选择所需的模板进行项目创建。
2. 项目设置:在新建项目后,用户需要进行项目设置,包括项目单位、坐标系、视图设置等,以满足项目需求。
三、基本建模1. 墙体建模:通过“建模”菜单中的“墙体”命令,用户可以选择不同类型的墙体进行建模,并设置墙体的尺寸和高度。
2. 柱建模:通过“建模”菜单中的“结构柱”命令,用户可以选择不同类型的柱进行建模,并设置柱的尺寸和位置。
3. 梁建模:通过“建模”菜单中的“结构梁”命令,用户可以选择不同类型的梁进行建模,并设置梁的尺寸和位置。
四、视图管理1. 平面视图:在 Revit 2020 中,用户可以通过“视图”菜单中的“平面视图”命令,来创建平面视图,并设置所需的显示范围和标注。
2. 立面视图:通过“视图”菜单中的“立面视图”命令,用户可以创建立面视图,并设置所需的显示范围和标注。
3. 三维视图:用户可以通过“视图”菜单中的“三维视图”命令,来查看模型的三维效果,并进行相关操作。
五、族的应用1. 导入族:用户可以通过“插入”菜单中的“导入”命令,将外部的族文件导入到当前项目中,以满足特定的设计需求。
2. 创建族:在 Revit 2020 中,用户可以通过“创建”菜单中的“新建族”命令,自定义创建各种族,并将其应用到项目中。
R e v i t2015基本操作
