单片机课程设计——数字时钟 第 1 页 共 21 页 一、设计方案： ................................................................................ 2 二、设计内容： ................................................................................ 2 三、电子时钟 .................................................................................... 2 1电子时钟简介 ........................................................................... 3 2 电子时钟的基本特点 .............................................................. 3 3电子时钟的原理 ....................................................................... 3 四、单片机的知识 ............................................................................ 5 1单片机的简介 ........................................................................... 5 2单片机的发展 ........................................................................... 5 3单片机的特点 ........................................................................... 7 4单片机的应用与89C51单片机的介绍 .................................. 8 五、系统软件程序设计 .................................................................. 14 1.主程序 ...................................................................................... 14 2、数码管显示模块 .................................................................. 14 3、定时器/计数器T0中断服务程序 ....................................... 14 4、按键处理模块 ...................................................................... 15 6、软件编译环境：Keil uVision2 ............................................ 19 六、系统硬件电路的设计 .............................................................. 20 七、课程设计总结 .......................................................................... 21 单片机课程设计——数字时钟

第 2 页 共 21 页 一、设计方案： 1、通过单片机内部的计数/定时器，采用软件编程来实现时钟计数，一般称为软时钟，这种方法的硬件线路简单，系统的功能一般与软件设计相关，通常用在对时间精度要求不高的场合。 2、采用时钟芯片，它的功能强大，功能部件集成在芯片内部，具有自动产生时钟等相关功能，硬件成本相对较高；软件编程简单，通常用在对时钟精度要求较高的场合。 二、设计内容： 这里采用应用广泛的AT89C52作为时钟控制芯片，利用单片机内部的定时/计数器T0 实现软时钟的目的。首先将T0设定工作于定时方式，对机器周期计数形成基准时间（50ms），然后用另一个定时/计数器T1对基准时间计数形成秒，妙计60次形成分，分计60形成小时，小时计到12。最后通过数码管把它们的内容在相应的位置显示出来，达到时、分、秒计时的功能。 此外还要实现对时间的调整功能，89C52的P1.0、P1.1、P1.2外接三个独立按键，当按下P1.0按键时，系统进入调时间的状态或启动时间显示的功能；当按下P1.1按键时，对显 示的数码管进行加一的功能；当按下P1.2按键时，对显 示的数码管进行减一的功能，达到调整时间的目的。 三、电子时钟 单片机课程设计——数字时钟 第 3 页 共 21 页 1电子时钟简介 1957，Vebtura发明了世界第一个电子表，从而奠定了电子时钟的基础，电子时钟开始迅速发展起来。现代的电子时钟实基于单片机的一种计时工具，采用延时程序产生一定的时间中断，用于一秒的定义，通过计数方式进行满六十秒分钟进一， 满六十分小时进一，满二十四小时小时清零。从而达到计时的功能，是人民日常生活不可缺少的工具。 2 电子时钟的基本特点 现在高精度的计时工具大多数却使用了石英晶体振荡器，由于电子时钟、石英钟、石英表都采用了石英技术，因此走时精度高，稳定性好，使用方便，不需要往常的调试，数字式电子钟用集成电路计时时，译码代替机械式传动，用LED显示器代替指针显示进而显示时间，减小了计时误差，这种表具有时、分、秒显示时间的功能，还可以进行时和分的校对，片选的灵活性好。 3电子时钟的原理 该电子时钟由89C51，BUTTON,六段数码管等构成，采用晶体振荡电路作为驱动电路，由延时程序和循环程序产生的一秒定时，达到时分秒的计时，六十秒为一分钟，六十分为一小时，满二十四小时为一天。而电路中唯一的一个控制键却拥有多种不同功能，按下又松开，可以实现屏蔽数码管显示的功能，达到省电的目的；直接按下不松开，则可以通过按单片机课程设计——数字时钟 第 4 页 共 21 页 键实现分钟的累加，每按一次分钟加一，而连续两次按下按键不松开，则可实现小时的调节，同样每按一次小时加一。 单片机课程设计——数字时钟

第 5 页 共 21 页 四、单片机的知识 1单片机的简介 自从1971年微型计算机问世以来，随着大规模集成电路技术的进一步发展，导致微型计算机向两个方向发展：一是高速度、高性能、大容量的高档微型计算机及其系列化，向大、中型计算机的挑战；另一个是稳定可靠、小而廉、能适应各种控制领域需要的单片机。 单片机是把中央处理单元、随机存储器、只读存储器、定时/计数器以及I/O接口电路等主要部件集成在一块半导体芯片上的微型计算机。虽然单片机只是一个芯片，但从组成和功能上看，它已具有了微型计算机系统的含义，从某种意义上说，一块单片机芯片就是一台微型计算机。 自从1975年美国德克萨斯公司推出世界第一个4位单片机TMS——1000型以来，单片机技术不断发展，目前已成为微型计算机技术的一个独特分支，广泛应用于工业控制、仪器仪表智能化和家用电子产品等各个控制领域。 2单片机的发展 1975年4位单片机的产生开创了单片机的历史，由于4位单片机具有较高的性能价格比，主要用于家用电器和电子玩具，如电视机、空调机、洗衣机、微波炉等。 1976年美国Intel公司首次推出了8位单片机MCS-48系列，从而进入了8位单片机时代。1978年Motorola公司推出6801单片机课程设计——数字时钟 第 6 页 共 21 页 系列的8位机。早期的8位单片机的功能较差，一般都没有串行I/O口，几乎不带A/D、D/A转换器，中断控制和管理能力也较弱，并且寻址空间的范围小（小于8KB）。随着集成工艺水平的提高，一些高性能8位单片机相继问世，增加了通用串行通信控制，强化中断控制功能，增加了定时/计数器的个数，扩展了存储器的容量，部分系列单片机内还集成了A/D、D/A转换接口。如Intel公司的MCS-51系列、NEC公司的μPD78XX系列等。为了提高单片机的控制功能，拓展其应用领域，在高档8位单片机基础上，又推出新一代8位单片机，如Intel、Phillips、Atmel、华邦公司的80C51系列，Motorola公司的MC68HC11系列，Microchip公司的PIC16C系列等。8位单片机功能强、品种多、价格低廉，因而广泛应用于各个领域。 继8位单片机以后，16位单片机逐渐问世并得到很大的发展，Intel公司于1983年推出的MCS-96系列单片机就是其中的典型产品。16位单片机的集成度更高，内部除有常规I/O口、定时/计数器、全双工串行口外，还有高速I/O部件、多路A/D转换器、脉冲宽度调制器及监视定时器等，运算速度更快。近年来还出现了32位单片机，例如英国Inmos公司的IMST414单片机、Intel公司的80960单片机、日本NEC公司的μPD77230单片机，可用于高速控制、图像处理、语音偶A/DA处理和数字滤波等

合集下载

单片机课程设计--智能电子钟的设计

单片机课程设计--智能电子钟的设计

目录1引言 (1)1.1设计内容和要 (1)1.2 工作原理 (2)2总体设计 (2)2.1 方案设计 (2)2.2 系统框图 (2)2.3 核心芯片简介 (3)2.3.1 DS1302简介 (3)2.3.2 AT89C51简介 (3)3 智能电子钟软硬件电路的设计 (4)3.1 硬件设计 (4)3.1.1 复位电路设计 (4)3.1.2 DS1302与单片机的接口设计 (5)3.1.3 LED显示设计 (5)3.1.4 电源设计 (6)3.1.5 按键开关去抖设计 (6)3.1.6 时钟电路的设计 (7)3.1.7 电路总原理图设计 (8)3.2 软件设计 (8)3.2.1 流程图 (8)4protues仿真与调试 (11)4.1 电路的仿真 (11)4.2软件调试 (11)结论……………………………………………………………………………………………错误!未定义书签。

参考文献 (14)附录 (15)源程序 (15)1 引言电子时钟主要是利用电子技术将时钟电子化、数字化，拥有时钟精确、体积小、界面友好、可扩展性能强等特点，被广泛应用于生活和工作当中。

另外，在生活和工农业生产中，也常常需要温度，这就需要电子时钟具有多功能性。

本设计主要为实现一款可正常显示时钟/日历、带有定时闹铃的多功能电子时钟。

本文对当前电子钟开发手段进行了比较和分析，最终确定了采用单片机技术实现多功能电子时钟。

本设计应用AT89C51芯片作为核心，6位LED数码管显示，使用DS1302实时时钟日历芯片完成时钟/日历的基本功能。

这种实现方法的优点是电路简单，性能可靠，实时性好，时间精确，操作简单，编程容易。

该电子时钟可以应用于一般的生活和工作中，也可通过改装，提高性能，增加新功能，从而给人们的生活和工作带来更多的方便。

1.1设计内容和要求以AT89C51单片机为核心，制作一个LCD显示的智能电子钟：(1) 计时：秒、分、时、天、周、月、年。

基于51单片机的多功能电子钟设计

基于51单片机的多功能电子钟设计

基于51单片机的多功能电子钟设计1. 本文概述随着现代科技的发展，电子时钟已成为日常生活中不可或缺的一部分。

本文旨在介绍一种基于51单片机的多功能电子钟的设计与实现。

51单片机因其结构简单、成本低廉、易于编程等特点，在工业控制和教学实验中得到了广泛应用。

本文将重点阐述如何利用51单片机的这些特性来设计和实现一个具有基本时间显示、闹钟设定、温度显示等功能的电子钟。

本文的结构安排如下：将详细介绍51单片机的基本原理和特点，为后续的设计提供理论基础。

接着，将分析电子钟的功能需求，包括时间显示、闹钟设定、温度显示等，并基于这些需求进行系统设计。

将详细讨论电子钟的硬件设计，包括51单片机的选型、时钟电路、显示电路、温度传感器电路等。

软件设计部分将介绍如何通过编程实现电子钟的各项功能，包括时间管理、闹钟控制、温度读取等。

本文将通过实验验证所设计的电子钟的功能和性能，并对实验结果进行分析讨论。

通过本文的研究，旨在为电子钟的设计提供一种实用、经济、可靠的方法，同时也为51单片机的应用提供一个新的实践案例。

2. 51单片机概述51单片机，作为一种经典的微控制器，因其高性能、低功耗和易编程的特性而被广泛应用于工业控制、智能仪器和家用电器等领域。

它基于Intel 8051微处理器的架构，具备基本的算术逻辑单元（ALU）、程序计数器（PC）、累加器（ACC）和寄存器组等核心部件。

51单片机的核心是其8位CPU，能够处理8位数据和执行相应的指令集。

51单片机的内部结构主要包括中央处理单元（CPU）、存储器、定时器计数器、并行IO口、串行通信口等。

其存储器分为程序存储器（ROM）和数据存储器（RAM）。

程序存储器通常用于存放程序代码，而数据存储器则用于存放运行中的数据和临时变量。

51单片机还包含特殊功能寄存器（SFR），用于控制IO端口、定时器计数器和串行通信等。

51单片机的工作原理基于冯诺伊曼体系结构，即程序指令和数据存储在同一块存储器中，通过总线系统进行传输。

基于单片机电子时钟的设计与实现

基于单片机电子时钟的设计与实现

基于单片机电子时钟的设计与实现一、设计目标设计一个基于单片机的电子时钟，能够准确显示时间并能够进行设置和调整。

二、硬件设计1.时钟部分：采用晶振芯片提供准确的时钟信号2.数码管显示部分：使用共阴数码管进行数字显示3.按键部分：设计几个按键用于设置和调整时间4.电源部分：采用直流电源供电三、软件设计1.功能设计a.时间设置功能：通过按键可以设置当前的时间，包括小时、分钟和秒钟。

b.时间调整功能：通过按键可以调整当前的时间，包括小时、分钟和秒钟。

c.时间显示功能：通过数码管可以实时显示当前的时间。

2.代码实现以C语言为例，以下是一个基于单片机的电子时钟的代码实现示例：```c#include <reg51.h>sbit DS18B20=P1^3; // 定义18B20数据线接口sbit beep=P2^3; // 定义蜂鸣器接口unsigned char hour,min,sec; // 定义小时、分钟、秒钟变量//函数声明void Delay_1ms(unsigned int count);bit Ds18b20Init(;unsigned char Ds18b20ReadByte(;void ReadTime(;void WriteTime(;void DisplayTime(;//主函数void mainP2=0x00;WriteTime(; // 写入时间while(1)ReadTime(; // 读取时间DisplayTime(; // 显示时间Delay_1ms(1000); // 延时1秒}//毫秒延时函数void Delay_1ms(unsigned int count) unsigned int i, j;for(i=0; i<count; i++)for(j=0; j<1275; j++);//18B20初始化函数bit Ds18b20Initbit presence;DS18B20=0;Delay_1ms(100); // 延时450us~1000us DS18B20=1;Delay_1ms(10); // 延时15us~60us presence=DS18B20;Delay_1ms(30); // 延时60us~240us return presence;//18B20读取字节函数unsigned char Ds18b20ReadByte unsigned char i, dat;for(i=0; i<8; i++)DS18B20=0;//主机发起读时序_nop_(; // 延时1us_nop_(; // 延时1us_nop_(; // 延时1usDS18B20=1;//主机释放总线_nop_(; // 延时1us_nop_(; // 延时1us_nop_(; // 延时1usdat，=(DS18B20<<i); // 读取数据位，存放在dat变量中Delay_1ms(3); // 读时序完成后等待48us再接收下一位}return dat;//读取时间函数void ReadTimeunsigned char temp;temp=0x00;while(temp!=0xaa)Ds18b20Init(; // 初始化温度传感器Delay_1ms(1);DS18B20=0xcc;Delay_1ms(1);DS18B20=0xbe;Delay_1ms(1);temp=Ds18b20ReadByte(; // 读取时间数组的标志位}for(temp=0; temp<7; temp++)//写入时间函数void WriteTimeunsigned char i,j;while(1)Ds18b20Init(;Delay_1ms(1);DS18B20=0xcc;Delay_1ms(1);DS18B20=0x4e;Delay_1ms(1);for(i=0; i<7; i++)DS18B20=0x55;Delay_1ms(1);DS18B20=0xaa;Delay_1ms(1);Ds18b20Init(;Delay_1ms(1);DS18B20=0xcc;Delay_1ms(1);DS18B20=0x48;Delay_1ms(1);j=Ds18b20ReadByte(; // 判断是否写入成功if(j==0x0a)break;}//显示时间函数void DisplayTimeP1=seg[hour/10]; // 显示十位小时P2=(P2&0xf0)，0x08; // 点亮第一个数码管Delay_1ms(5); // 延时一段时间P2=0x0f;//熄灭数码管P1=seg[hour%10]; // 显示个位小时P2=(P2&0xf0)，0x04; // 点亮第二个数码管Delay_1ms(5); // 延时一段时间P2=0x0f;//熄灭数码管P1=seg[min/10]; // 显示十位分钟P2=(P2&0xf0)，0x02; // 点亮第三个数码管Delay_1ms(5); // 延时一段时间P2=0x0f;//熄灭数码管P1=seg[min%10]; // 显示个位分钟P2=(P2&0xf0)，0x01; // 点亮第四个数码管Delay_1ms(5); // 延时一段时间P2=0x0f;//熄灭数码管P1=0x00;//空显示P2=0x00;//熄灭数码管```四、总结通过以上的硬件设计和软件实现，可以实现一个基于单片机的电子时钟。

基于单片机的智能电子时钟实验研究

基于单片机的智能电子时钟实验研究

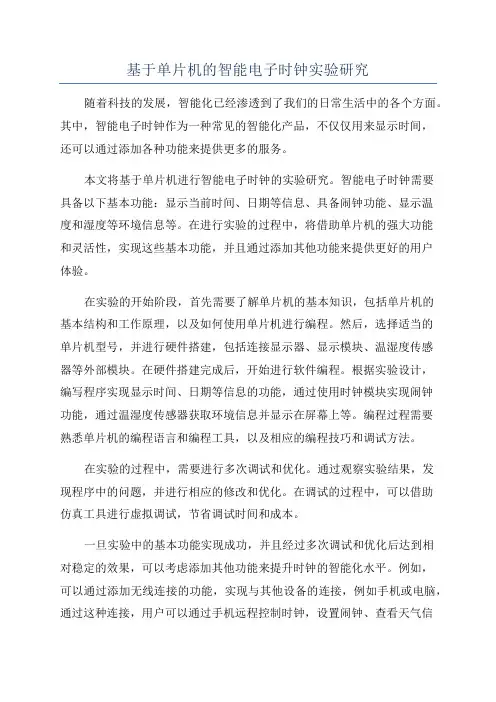

基于单片机的智能电子时钟实验研究随着科技的发展，智能化已经渗透到了我们的日常生活中的各个方面。
