多功能时钟(单片机)

第 I 页 共 I 页 目 录

1引言………………………………………………………………………………………… 1

1.1设计内容和要…………………………………………………………………………… 1

1.2 工作原理………………………………………………………………………………… 2

2 总体设计…………………………………………………………………………………… 2

2.1 方案设计………………………………………………………………………………… 2

2.2 系统框图………………………………………………………………………………… 2

2.3 核心芯片简介…………………………………………………………………………3

2.3.1 DS1302简介…………………………………………………………………………… 3

2.3.2 AT89C51简介……………………………………………………………………………3

3 智能电子钟软硬件电路的设计………………………………………………………………4

3.1 硬件设计……………………………………………………………………………………4

3.1.1 复位电路设计……………………………………………………………………………4

3.1.2 DS1302与单片机的接口设计………………………………………………………… 5

3.1.3 LED显示设计……………………………………………………………………………5

3.1.4 电源设计…………………………………………………………………………………6

3.1.5 按键开关去抖设计………………………………………………………………………6

3.1.6 时钟电路的设计…………………………………………………………………………7

3.1.7 电路总原理图设计………………………………………………………………………8

3.2 软件设计……………………………………………………………………………………8

1

毕 业 设 计 （ 论 文 ） 开 题 报 告

学生姓名 丁雨 学号 班级 21632 所属院系专业 自动化工业

指导教师1 XXX 职称 所在部门

指导教师2 职称 所在部门

毕业设计（论文）题目 基于STC单片机的多功能电子钟的设计

题目类型 工程设计（项目）□√ 论文类□ 作品设计类□ 其他□

一、选题简介、意义

课题简介：

随着社会的发展，人类科技的进步，人们认识时间从观太阳转动、沙漏及摆钟到现在的电子钟，这一发展过程中电子钟的出现使人们认识时间更加的方便，与传统的机械钟相比，它具有走时准确、显示直观、无机械传动装置等优点 ，从而广泛应用于人们日常的生活之中。但现今市场上常用的一些普通电子钟功能单一，不具备时间校准，报时和闹钟及阴阳历，节气显示等功能，这些在一定的情况下无法满足我们的生活和工作的需要，因此开发设计一种既满足上述要求又性价比较高的多功能时钟，成为了我们目前急需解决的问题。

课题意义：

多功能电子钟是采用数字电路实现对.时，分，秒数字显示的计时装置，可以成为人们日常生活中不可少的必需品，由于数字集成电路的发展和石英晶体振荡器的广泛应用，使得数字钟的精度，远远超过老式钟表，钟表的数字化给人们生产生活带来了极大的方便，而且大大地扩展了钟表原先的报时功能。诸如定时自动报警、按时自动打铃、时间程序自动控制、定时广播、自动起闭路灯、定时开关烘箱、通断动力设备、甚至各种定时电气的自动启用等，所有这些，都是以钟表数字化为基础的。因此，研究数字钟及扩大其应用，有着非常现实的意义 。

2

二、课题综述（课题研究，主要研究的内容，要解决的问题，预期目标，研究步骤、方法及措施等）

课题研究：

设计研制了一款小型轻巧的多功能电子钟

主要研究的内容：

具有目前市场上普通电子钟所具有的时间显示调节功能，而且具有时间校准，生日提醒及阴阳历、节气显示等功能在基于单片机控制基本原理下，通过实物装置测试实验结果表明系统运行效果良好，达到预期功能，适用于家庭、教室、营业厅等场合。

基于51单片机的多功能电子钟设计

1. 本文概述

随着现代科技的发展，电子时钟已成为日常生活中不可或缺的一部分。本文旨在介绍一种基于51单片机的多功能电子钟的设计与实现。51单片机因其结构简单、成本低廉、易于编程等特点，在工业控制和教学实验中得到了广泛应用。本文将重点阐述如何利用51单片机的这些特性来设计和实现一个具有基本时间显示、闹钟设定、温度显示等功能的电子钟。

本文的结构安排如下：将详细介绍51单片机的基本原理和特点，为后续的设计提供理论基础。接着，将分析电子钟的功能需求，包括时间显示、闹钟设定、温度显示等，并基于这些需求进行系统设计。将详细讨论电子钟的硬件设计，包括51单片机的选型、时钟电路、显示电路、温度传感器电路等。软件设计部分将介绍如何通过编程实现电子钟的各项功能，包括时间管理、闹钟控制、温度读取等。

本文将通过实验验证所设计的电子钟的功能和性能，并对实验结果进行分析讨论。通过本文的研究，旨在为电子钟的设计提供一种实用、经济、可靠的方法，同时也为51单片机的应用提供一个新的实践案例。 2. 51单片机概述

51单片机，作为一种经典的微控制器，因其高性能、低功耗和易编程的特性而被广泛应用于工业控制、智能仪器和家用电器等领域。它基于Intel 8051微处理器的架构，具备基本的算术逻辑单元（ALU）、程序计数器（PC）、累加器（ACC）和寄存器组等核心部件。51单片机的核心是其8位CPU，能够处理8位数据和执行相应的指令集。

51单片机的内部结构主要包括中央处理单元（CPU）、存储器、定时器计数器、并行IO口、串行通信口等。其存储器分为程序存储器（ROM）和数据存储器（RAM）。程序存储器通常用于存放程序代码，而数据存储器则用于存放运行中的数据和临时变量。51单片机还包含特殊功能寄存器（SFR），用于控制IO端口、定时器计数器和串行通信等。

51单片机的工作原理基于冯诺伊曼体系结构，即程序指令和数据存储在同一块存储器中，通过总线系统进行传输。CPU根据程序计数器指向的地址，从程序存储器中取出指令，解码并执行。执行过程中，数据通过内部总线在各个寄存器、存储器和IO口之间传输。

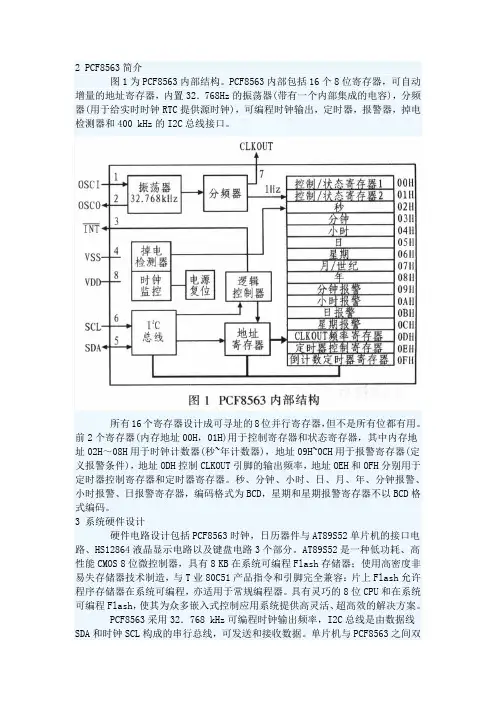

2 PCF8563简介

图1为PCF8563内部结构。PCF8563内部包括16个8位寄存器，可自动增量的地址寄存器，内置32．768Hz的振荡器(带有一个内部集成的电容)，分频器(用于给实时时钟RTC提供源时钟)，可编程时钟输出，定时器，报警器，掉电检测器和400 kHz的I2C总线接口。

所有16个寄存器设计成可寻址的8位并行寄存器，但不是所有位都有用。前2个寄存器(内存地址00H，01H)用于控制寄存器和状态寄存器，其中内存地址02H～08H用于时钟计数器(秒~年计数器)，地址09H~0CH用于报警寄存器(定义报警条件)，地址ODH控制CLKOUT引脚的输出频率，地址OEH和OFH分别用于定时器控制寄存器和定时器寄存器。秒、分钟、小时、日、月、年、分钟报警、小时报警、日报警寄存器，编码格式为BCD，星期和星期报警寄存器不以BCD格式编码。

3 系统硬件设计

硬件电路设计包括PCF8563时钟，日历器件与AT89S52单片机的接口电路、HS12864液晶显示电路以及键盘电路3个部分。AT89S52是一种低功耗、高性能CMOS 8位微控制器，具有8 KB在系统可编程Flash存储器；使用高密度非易失存储器技术制造，与T业80C51产品指令和引脚完全兼容：片上Flash允许程序存储器在系统可编程，亦适用于常规编程器。具有灵巧的8位CPU和在系统可编程Flash，使其为众多嵌入式控制应用系统提供高灵活、超高效的解决方案。

PCF8563采用32．768 kHz可编程时钟输出频率，I2C总线是由数据线SDA和时钟SCL构成的串行总线，可发送和接收数据。单片机与PCF8563之间双向传送数据，最高传送速率为100 Kb／s。FC总线的优点是简单和有效。由于接口直接在组件之上，因此，I2C总线占用的空间非常小，减少了电路板的空间和器件引脚的数量，降低了成本。图2为PCF8563与AT89S52单片机的接口电路，PCF8563的SCL与单片机的引脚P14连接；SDA与单片机的引脚P15连接，实现时间、日期等数据的读取。
