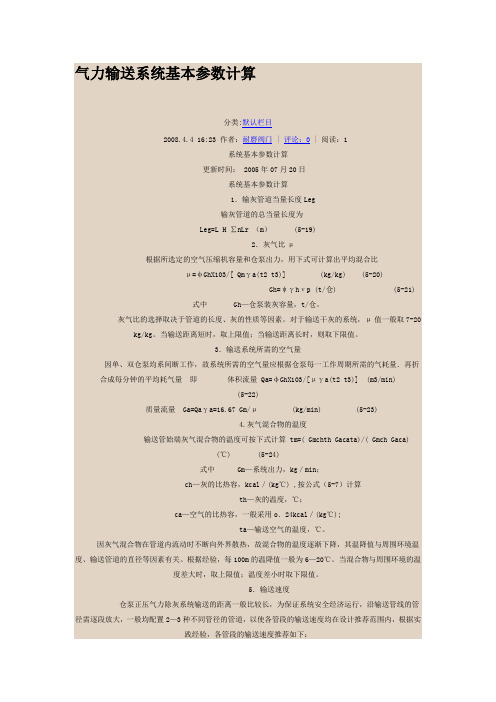

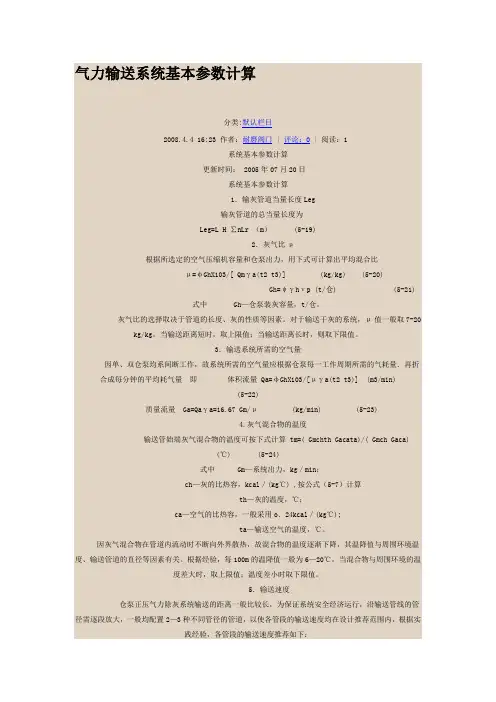

系统基本参数计算更新时间：2005年07月20日系统基本参数计算1．输灰管道当量长度Leg输灰管道的总当量长度为Leg=L+H+∑nLr （m）(5-19)2．灰气比μ根据所选定的空气压缩机容量和仓泵出力，用下式可计算出平均混合比μ=φGhX103/[ Qmγa(t2+t3)](kg/kg)(5-20)Gh=ψγhνp (t/仓) (5-21)式中Gh—仓泵装灰容量，t/仓。
灰气比的选择取决于管道的长度、灰的性质等因素。
对于输送干灰的系统，μ值一般取7-20 kg/kg。
当输送距离短时，取上限值；当输送距离长时，则取下限值。
3．输送系统所需的空气量因单、双仓泵均系间断工作，故系统所需的空气量应根据仓泵每一工作周期所需的气耗量．再折合成每分钟的平均耗气量即体积流量Qa=φGhX103/[μγa(t2+t3)](m3/min)(5-22)质量流量Ga=Qaγa=16.67 Gm/μ (kg/min)(5-23)4.灰气混合物的温度输送管始端灰气混合物的温度可按下式计算tm=( Gmchth+ Gacata)/( Gmch+Gaca) (℃) (5-24)式中Gm—系统出力，kg／min；ch—灰的比热容，kcal／(kg℃) ,按公式（5-7）计算th—灰的温度，℃；ca—空气的比热容，一般采用o．24kcal／(kg℃);ta—输送空气的温度，℃。
因灰气混合物在管道内流动时不断向外界散热，故混合物的温度逐渐下降，其温降值与周围环境温度、输送管道的直径等因素有关。
根据经验，每100m的温降值一般为6—20℃。
当混合物与周围环境的温度差大时，取上限值；温度差小时取下限值。
5．输送速度仓泵正压气力除灰系统输送的距离一般比较长，为保证系统安全经济运行，沿输送管线的管径需逐段放大，一般均配置2—3种不同管径的管道，以使各管段的输送速度均在设计推荐范围内，根据实践经验，各管段的输送速度推荐如下：管道始端的速度：νb =10-12m／s；"前、中段管道末端的速度：νe=15-20m／s；后段管道末端的速度：νe=15-25 m／s。
气力输送系统基本参数计算分类:默认栏目2008.4.4 16:23 作者：耐磨阀门 | 评论：0 | 阅读：1系统基本参数计算更新时间： 2005年07月20日系统基本参数计算1．输灰管道当量长度Leg输灰管道的总当量长度为Leg=L H ∑nLr （m）(5-19)2．灰气比μ根据所选定的空气压缩机容量和仓泵出力，用下式可计算出平均混合比μ=φGhX103/[ Qmγa(t2 t3)] (kg/kg) (5-20)Gh=ψγhνp (t/仓) (5-21)式中 Gh—仓泵装灰容量，t/仓。
灰气比的选择取决于管道的长度、灰的性质等因素。
对于输送干灰的系统，μ值一般取7-20 kg/kg。
当输送距离短时，取上限值；当输送距离长时，则取下限值。
3．输送系统所需的空气量因单、双仓泵均系间断工作，故系统所需的空气量应根据仓泵每一工作周期所需的气耗量．再折合成每分钟的平均耗气量即体积流量 Qa=φGhX103/[μγa(t2 t3)] (m3/min)(5-22)质量流量Ga=Qaγa=16.67 Gm/μ(kg/min) (5-23)4.灰气混合物的温度输送管始端灰气混合物的温度可按下式计算 tm=( Gmchth Gacata)/( Gmch Gaca)(℃) (5-24)式中 Gm—系统出力，kg／min；ch—灰的比热容，kcal／(kg℃) ,按公式（5-7）计算th—灰的温度，℃；ca—空气的比热容，一般采用o．24kcal／(kg℃);ta—输送空气的温度，℃。
因灰气混合物在管道内流动时不断向外界散热，故混合物的温度逐渐下降，其温降值与周围环境温度、输送管道的直径等因素有关。
根据经验，每100m的温降值一般为6—20℃。
当混合物与周围环境的温度差大时，取上限值；温度差小时取下限值。
5．输送速度仓泵正压气力除灰系统输送的距离一般比较长，为保证系统安全经济运行，沿输送管线的管径需逐段放大，一般均配置2—3种不同管径的管道，以使各管段的输送速度均在设计推荐范围内，根据实践经验，各管段的输送速度推荐如下：管道始端的速度：ν b =10-12m／s；"前、中段管道末端的速度：νe=15-20m／s；后段管道末端的速度：νe=15-25 m／s。
系统基本参数计算更新时间：2005年07月20日系统基本参数计算1．输灰管道当量长度Leg输灰管道的总当量长度为Leg=L+H+∑nLr （m）(5-19)2．灰气比μ根据所选定的空气压缩机容量和仓泵出力，用下式可计算出平均混合比μ=φGhX103/[ Qmγa(t2+t3)](kg/kg)(5-20)Gh=ψγhνp (t/仓) (5-21)式中Gh—仓泵装灰容量，t/仓。
灰气比的选择取决于管道的长度、灰的性质等因素。
对于输送干灰的系统，μ值一般取7-20 kg/kg。
当输送距离短时，取上限值；当输送距离长时，则取下限值。
3．输送系统所需的空气量因单、双仓泵均系间断工作，故系统所需的空气量应根据仓泵每一工作周期所需的气耗量．再折合成每分钟的平均耗气量即体积流量Qa=φGhX103/[μγa(t2+t3)](m3/min)(5-22)质量流量Ga=Qaγa=16.67 Gm/μ (kg/min)(5-23)4.灰气混合物的温度输送管始端灰气混合物的温度可按下式计算tm=( Gmchth+ Gacata)/( Gmch+Gaca)(℃) (5-24)式中Gm—系统出力，kg／min；ch—灰的比热容，kcal／(kg℃) ,按公式（5-7）计算th—灰的温度，℃；ca—空气的比热容，一般采用o．24kcal／(kg℃);ta—输送空气的温度，℃。
因灰气混合物在管道内流动时不断向外界散热，故混合物的温度逐渐下降，其温降值与周围环境温度、输送管道的直径等因素有关。
根据经验，每100m的温降值一般为6—20℃。
当混合物与周围环境的温度差大时，取上限值；温度差小时取下限值。
5．输送速度仓泵正压气力除灰系统输送的距离一般比较长，为保证系统安全经济运行，沿输送管线的管径需逐段放大，一般均配置2—3种不同管径的管道，以使各管段的输送速度均在设计推荐范围内，根据实践经验，各管段的输送速度推荐如下：管道始端的速度：νb =10-12m／s；"前、中段管道末端的速度：νe=15-20m／s；后段管道末端的速度：νe=15-25 m／s。

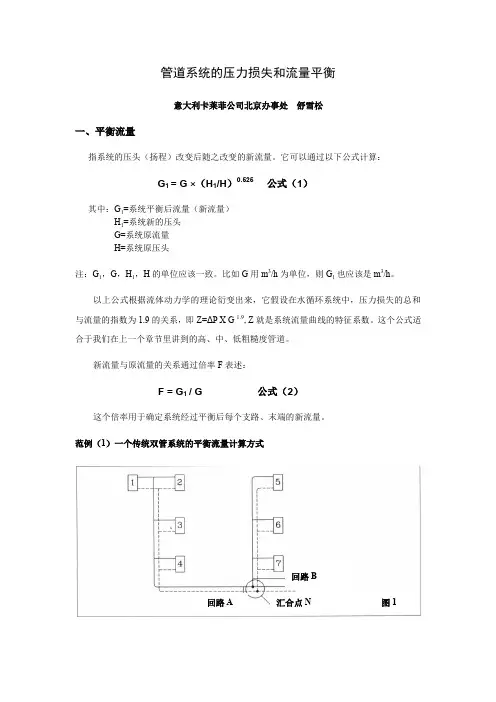

管道系统的压力损失和流量平衡意大利卡莱菲公司北京办事处舒雪松一、平衡流量指系统的压头（扬程）改变后随之改变的新流量。
它可以通过以下公式计算：G1 = G ×（H1/H）0.525公式（1）其中：G1=系统平衡后流量（新流量）H1=系统新的压头G=系统原流量H=系统原压头注：G1，G，H1，H的单位应该一致。
比如G用m3/h为单位，则G1也应该是m3/h。
以上公式根据流体动力学的理论衍变出来，它假设在水循环系统中，压力损失的总和与流量的指数为1.9的关系，即Z=ΔP X G 1.9, Z就是系统流量曲线的特征系数。
这个公式适合于我们在上一个章节里讲到的高、中、低粗糙度管道。
新流量与原流量的关系通过倍率F表述：F = G1 / G公式（2）这个倍率用于确定系统经过平衡后每个支路、末端的新流量。
范例（1）一个传统双管系统的平衡流量计算方式回路A回路B汇合点N 图1如图1所示：循环回路A有四个末端，其特征为：HA=980mm水柱（扬程）GA=550 l/h(流量)G1=160 l/h , G2=140 l/h, G3=140 l/h, G4=110 l/h循环回路B有3个末端，其特征为：HB=700mm水柱（扬程）GB=360 l/h (流量)G5=140 l/h ，G6=120 l/h，G7=100 l/h现在，如果A、B回路汇合到一起，其流量及压损特征都会产生变化。
以下我们将用3种方式进行计算。
在AB汇合后，其汇合点的压差一致。
这个压差值可以选择其中一个回路的压差值或者重新设定一个压差值。
A，按压差值大的回路A为标准计算：即Hn=HA=980mm水柱，因此只需要平衡回路B的流量。
通过公式（1）计算B回路的新流量，得出：GBn=GB×(Hn/HB) 0.525=360×(980/700) 0.525 = 429.5 l/h通过公式（2）得到倍率F=429.5/360=1.193因此，B回路每个末端新的流量就变为:G5=140×F=167 l/h，G6=120×F =143 l/h，G7=100×F=119 l/hB，按压差值小的回路B为标准计算：即Hn=HB=700mm水柱，因此只需要平衡回路A的流量，通过公式（1）计算A回路新流量，得出：GAn=GA×(Hn/HA) 0.525=550×(700/980) 0.525 = 460.9 l/h通过公式（2）得到倍率F=460.9/550=0.838因此可以计算出A回路每个末端的新流量：G1=160×F=134 l/h，G2=140 ×F =117 l/h，G3=140 ×F =117 l/h，G4=110×F=92 l/hC，按平均压差值为标准计算：即Hn =（HB+HA）/2 = 840mm水柱，因此A，B回路流量却需要进行平衡，通过公式（1）计算A，B回路新流量，得出：Gan = GA×(Hn/HA) 0.525 = 550×(840/980) 0.525 = 507.2 l/hGBn = GB×(Hn/HB) 0.525 = 360×(840/700) 0.525 = 396.2 l/h通过公式（2）得到倍率：FA=507.2/550=0.922，FB=396.2/360=1.101，因此可以计算出A和B回路每个末端的新流量：G1=160×FA=147 l/h，G2=140 ×FA =129 l/h，G3=140 ×FA =129 l/h，G4=110×FA=101 l/h，G5=140×FB=154 l/h，G6=120 ×FB =132 l/h，G7=100×FB=110 l/h结论：按大的压差计算方法保证了最远端的热效率，但在压差更小的回路内末端流量大于设计流量，因此在这个环路内可能造成过高的流速。
气力输送的计算
举例:
已知数据:1、淀粉输送量:9.73T/h;输送距离水平:135m，高度:25 m
2、90度弯头:R=1.5DN 4个(输风)
R=800mm 9个(输送淀粉)
45度弯头:R=1.5DN 1个(送风)
3、堆积比重:650KG/M3;淀粉管径:DN150
计算过程:
1、假设输送速度为: =20m/s
输送量: =162.2Kg/min;输送管径D=0.15m;空气密度 =1.2 kg/m³ 物料比计算:m= =6.4;输送风量: = = =21.12 m³/min 大气压 =101325Pa
2、起始风速:V= = =19.9m/s
3、进气口压损: = . =119Pa 过滤器压损: =300Pa
4、供料装置压损: =(c+m) =(2+6.4) =1995.9 Pa
5、定常输送压损:L= +K +nδD(θ/90)=175.265m = =1.17 kg/m³ = =20.4
m/s =0.03125* * =8888.9 Pa
= =(1+0.4*6.4) =31644.5 Pa
6、出口压损: =1200 Pa
7、总的气源所需压力为:P=1.2( + + + + )=42311.28 Pa 所需风量: =1.2 =38.89 m³/min 备注:整个管路出口处不设除尘器的情况下可按以上公式计算的数据，如加除尘器等附件需加相应的压力损失。
8、在已知风机出口风压、流量后可选出对应风机、电机型号、功率。
系统基本参数计算更新时间：2005年07月20日系统基本参数计算1．输灰管道当量长度Leg输灰管道的总当量长度为Leg=L+H+∑nLr （m）(5-19)2．灰气比μ根据所选定的空气压缩机容量和仓泵出力，用下式可计算出平均混合比μ=φGhX103/[ Qmγa(t2+t3)] (kg/kg) (5-20)Gh=ψγhνp (t/仓) (5-21)式中 Gh—仓泵装灰容量，t/仓。
灰气比的选择取决于管道的长度、灰的性质等因素。
对于输送干灰的系统，μ值一般取7-20 kg/kg。
当输送距离短时，取上限值；当输送距离长时，则取下限值。
3．输送系统所需的空气量因单、双仓泵均系间断工作，故系统所需的空气量应根据仓泵每一工作周期所需的气耗量．再折合成每分钟的平均耗气量即体积流量Qa=φGhX103/[μγa(t2+t3)](m3/min)(5-22)质量流量Ga=Qaγa= Gm/μ (kg/min) (5-23)4.灰气混合物的温度输送管始端灰气混合物的温度可按下式计算 tm=( Gmchth+ Gacata)/( Gmch+Gaca)(℃) (5-24)式中 Gm—系统出力，kg／min；ch—灰的比热容，kcal／(kg℃) ,按公式（5-7）计算th—灰的温度，℃；ca—空气的比热容，一般采用o．24kcal／(kg℃);ta—输送空气的温度，℃。
因灰气混合物在管道内流动时不断向外界散热，故混合物的温度逐渐下降，其温降值与周围环境温度、输送管道的直径等因素有关。
根据经验，每100m的温降值一般为6—20℃。
当混合物与周围环境的温度差大时，取上限值；温度差小时取下限值。
5．输送速度仓泵正压气力除灰系统输送的距离一般比较长，为保证系统安全经济运行，沿输送管线的管径需逐段放大，一般均配置2—3种不同管径的管道，以使各管段的输送速度均在设计推荐范围内，根据实践经验，各管段的输送速度推荐如下：管道始端的速度：νb =10-12m／s；"前、中段管道末端的速度：νe=15-20m／s；后段管道末端的速度：νe=15-25 m／s。
系统基本参数计算更新时间：2005年07月20日系统基本参数计算1．输灰管道当量长度Leg输灰管道的总当量长度为Leg=L+H+∑nLr （m）(5-19)2．灰气比μ根据所选定的空气压缩机容量和仓泵出力，用下式可计算出平均混合比μ=φGhX103/[ Qmγa(t2+t3)](kg/kg)(5-20)Gh=ψγhνp (t/仓) (5-21)式中Gh—仓泵装灰容量，t/仓。
灰气比的选择取决于管道的长度、灰的性质等因素。
对于输送干灰的系统，μ值一般取7-20 kg/kg。
当输送距离短时，取上限值；当输送距离长时，则取下限值。
3．输送系统所需的空气量因单、双仓泵均系间断工作，故系统所需的空气量应根据仓泵每一工作周期所需的气耗量．再折合成每分钟的平均耗气量即体积流量Qa=φGhX103/[μγa(t2+t3)](m3/min)(5-22)质量流量Ga=Qaγa=16.67 Gm/μ (kg/min)(5-23)4.灰气混合物的温度输送管始端灰气混合物的温度可按下式计算tm=( Gmchth+ Gacata)/( Gmch+Gaca) (℃) (5-24)式中Gm—系统出力，kg／min；ch—灰的比热容，kcal／(kg℃) ,按公式（5-7）计算th—灰的温度，℃；ca—空气的比热容，一般采用o．24kcal／(kg℃);ta—输送空气的温度，℃。
因灰气混合物在管道内流动时不断向外界散热，故混合物的温度逐渐下降，其温降值与周围环境温度、输送管道的直径等因素有关。
根据经验，每100m的温降值一般为6—20℃。
当混合物与周围环境的温度差大时，取上限值；温度差小时取下限值。
5．输送速度仓泵正压气力除灰系统输送的距离一般比较长，为保证系统安全经济运行，沿输送管线的管径需逐段放大，一般均配置2—3种不同管径的管道，以使各管段的输送速度均在设计推荐范围内，根据实践经验，各管段的输送速度推荐如下：管道始端的速度：νb =10-12m／s；"前、中段管道末端的速度：νe=15-20m／s；后段管道末端的速度：νe=15-25 m／s。
管道系统的压力损失和流量平衡意大利卡莱菲公司办事处舒雪松一、平衡流量指系统的压头（扬程）改变后随之改变的新流量。
它可以通过以下公式计算：G1 = G ×（H1/H）0.525公式（1）其中：G1=系统平衡后流量（新流量）H1=系统新的压头G=系统原流量H=系统原压头注：G1，G，H1，H的单位应该一致。
比如G用m3/h为单位，则G1也应该是m3/h。
以上公式根据流体动力学的理论衍变出来，它假设在水循环系统中，压力损失的总和与流量的指数为1.9的关系，即Z=ΔP X G 1.9, Z就是系统流量曲线的特征系数。
这个公式适合于我们在上一个章节里讲到的高、中、低粗糙度管道。
新流量与原流量的关系通过倍率F表述：F = G1/ G公式（2）这个倍率用于确定系统经过平衡后每个支路、末端的新流量。
例（1）一个传统双管系统的平衡流量计算方式回路A回路B汇合点N 图1如图1所示：循环回路A有四个末端，其特征为：HA=980mm水柱（扬程）GA=550 l/h(流量)G1=160 l/h , G2=140 l/h, G3=140 l/h, G4=110 l/h循环回路B有3个末端，其特征为：HB=700mm水柱（扬程）GB=360 l/h (流量)G5=140 l/h ，G6=120 l/h，G7=100 l/h现在，如果A、B回路汇合到一起，其流量及压损特征都会产生变化。
以下我们将用3种方式进行计算。
在AB汇合后，其汇合点的压差一致。
这个压差值可以选择其中一个回路的压差值或者重新设定一个压差值。
A，按压差值大的回路A为标准计算：即Hn=HA=980mm水柱，因此只需要平衡回路B的流量。
通过公式（1）计算B回路的新流量，得出：GBn=GB×(Hn/HB) 0.525=360×(980/700) 0.525 = 429.5 l/h通过公式（2）得到倍率F=429.5/360=1.193因此，B回路每个末端新的流量就变为:G5=140×F=167 l/h，G6=120×F =143 l/h，G7=100×F=119 l/hB，按压差值小的回路B为标准计算：即Hn=HB=700mm水柱，因此只需要平衡回路A的流量，通过公式（1）计算A回路新流量，得出：GAn=GA×(Hn/HA) 0.525=550×(700/980) 0.525 = 460.9 l/h通过公式（2）得到倍率F=460.9/550=0.838因此可以计算出A回路每个末端的新流量：G1=160×F=134 l/h，G2=140 ×F =117 l/h，G3=140 ×F =117 l/h，G4=110×F=92 l/hC，按平均压差值为标准计算：即Hn =（HB+HA）/2 = 840mm水柱，因此A，B回路流量却需要进行平衡，通过公式（1）计算A，B回路新流量，得出：Gan = GA×(Hn/HA) 0.525 = 550×(840/980) 0.525 = 507.2 l/hGBn = GB×(Hn/HB) 0.525 = 360×(840/700) 0.525 = 396.2 l/h通过公式（2）得到倍率：FA=507.2/550=0.922，FB=396.2/360=1.101，因此可以计算出A和B回路每个末端的新流量：G1=160×FA=147 l/h，G2=140 ×FA =129 l/h，G3=140 ×FA =129 l/h，G4=110×FA=101 l/h，G5=140×FB=154 l/h，G6=120 ×FB =132 l/h，G7=100×FB=110 l/h结论：按大的压差计算方法保证了最远端的热效率，但在压差更小的回路末端流量大于设计流量，因此在这个环路可能造成过高的流速。
气力输送计算
Document serial number【KK89K-LLS98YT-SS8CB-SSUT-SST108】
气力输送计算
一、设计依据和主要参数确定
1、输送量（G ）
输送管在正常工作中最大物料量：20T/H
2、输送风速(V)
气力输送装置中空气在管道中运动要有一个最有利的经济速
度，此速度。
风速过高动力消耗过大。
动力消耗几乎与风速的三次方成正比。
风速过低，对物料输送量变化的适应小，工作不稳定易发生堵塞或掉料。
所以应该在保证输送工作稳定可靠的前提下，尽量采用低风速。
通常当物料比重和颗粒愈大、输送浓度越高、或者有弯曲和水平输送时所需风速取大值，反之则取较低数值。
一般输送粮粒的风速为20-25m/s.
我们考虑到我们输送距离短，弯头少等实际情况选择输送风速为22m/s.
3、输送浓度（υ）
输送浓度即气体输送中气体所含输送物料的质量浓度。
我国粮食行业一般输送稻谷等粮粒时取υ=3-5.我们根据实际情况取υ=4
4、风量（Q ） 根据公式y G Q υ==2
.1410203⨯⨯=4.17×103 m 3/h y —空气的比重取1.2Kg/m 3
考虑到系统漏风和储备所需风量为Q=1.1×4.17×103=4.58×103 m 3/h
5、输料管直径D 根据公式=⨯==221058.48.188.183V Q D 271.1
我们进行取整，得输料管直径
D=300mm 。
6、压力损失（P ）。
设计计算书本系统两罐串联,交替运行。
发送罐选用型号CT6.5,每罐装满料的质量为3500Kg系统要求的正常质量流量27156Kg/h—-——--——-—-G s设计的最大输送能力325872 Kg/h--—--—-—-—--———G m备用率为G m/ G s=1.2管道当量长度Le的计算:[单位mm ］原始数据：水平长度220m,垂直40m,弯头数9个，管道阀门数2个。
L e=L水+L垂*C+(N弯+N阀）*L pC为垂直管道的当量系数取1。
2L p为弯头的当量长度取10m计算得Le=378m当地空气的平均密度的计算:［单位Kg/m³]原始数据：年平均温度5.9℃(T=279）大气压力73.56Pa根据理想方程：PV=nRT推导如下PV=（m/M)RT=(ρV/M）ρ气=0。
92Kg/m³R 为比例系数,单位是J/（mol·K)取8。
314M空气的摩尔质量29固气比μ的选择：μ=25μ= G s/ G aG a为正常空气质量流量Ga= Gs/μ=27156/25=1086.24Kg/h耗气量Q= Ga/ρ气=1086.24/0。
92＊60=19.7Nm³/min管径的选择：[单位mm ］发送器到四路分流器之间输送管径选用φ219＊6规格，四路分流器至料仓输送管径选用φ325＊8规格。
气体流速的计算[单位m/s ]V初=Q/πR1²R1=100mm计算V初=10。
46m/sV末=Q/πR2²R2=150mm计算V末=4。
6m/s压力损失ΔP的计算[单位Pa ］系统的全程压力损失由以下几点确定①气体和物料在水平管道内的损失②气体和物料在垂直管道内的损失③物料启动时的压力损失(即物料从开始的静止到一定速度输送所消耗的压力)④弯管的压力损失以上的计算较为复杂,国内目前大多是根据日本狩野武推导的公式进行计算,根据经验参数估算的结果为ΔP=4。
5~5bar即4。

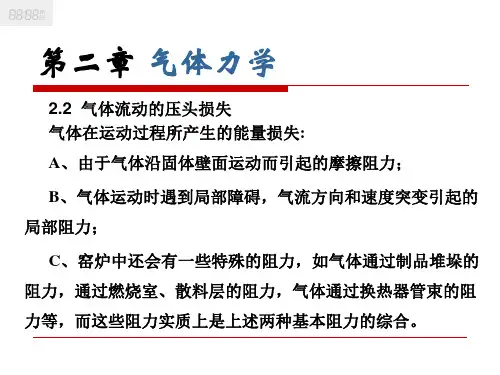

气力输送总压损计算气力输送系统总压损是由输送管道总压力损失、管道出口阻力、气力输送设备阻力组成。
输送管道总压力损失又由水平管摩擦阻力、垂直管摩擦阻力和垂直管提升阻力组成。
工程上为了便于计算，常将弯管的局部压力损失折算成水平管道的沿程压力损失。
一般对于均匀粒状物料，当弯管R/D=6时，其当量长度取8～10m,弯管R/D=10时，其当量长度取10～16m,弯管R/D=20时，其当量长度取12～20mV—管道内风速，为25m/su—料气比，为6kg/m3H—工厂海拔高度，为0．5km;T—气体温度，为500℃;1—水平管道输送长度，为20m,L1—垂直管道输送长度，为16m,H1N1—输送管道上弯头数量，为4个。
M1—输送管道上阀门数量，为2个。
输送管道阻力计算ΔP=ΔPL+ΔPO+ΔPC+ΔPEΔP—总压损ΔPL——输送管道总压力损失ΔPL=ΔPL1+ΔPL2+ΔPN1+ΔPM2+ΔPLFH +ΔPLHΔPO——管道出口阻力ΔPC ——喷管阻力ΔPE ——气力输送设备阻力。
