最新3.1多层高层钢结构体系

三层钢框架全套建筑图纸及结构图纸在当今的建筑领域，钢结构因其卓越的强度和灵活性而广受欢迎。

本文将详细介绍一套完整的三层钢框架建筑图纸和结构图纸的设计与实施过程。

在开始设计之前，我们需要充分了解客户的需求，包括建筑用途、结构要求、预算限制等。

这些信息将有助于我们确定设计方案，以满足客户的具体要求。

根据需求分析的结果，我们开始进行图纸设计。

我们需要确定建筑的整体布局和结构类型。

考虑到三层钢框架结构的优点，我们决定采用这种结构类型。

然后，我们需要进行详细的建筑设计和结构设计。

建筑设计包括确定各个房间的大小、形状和布局，以及决定建筑的整体外观。

结构设计则包括选择合适的钢材、确定梁和柱的尺寸和形状，以及计算整体结构的承重能力等。

在施工前，我们需要准备必要的施工材料和设备，并确保施工队伍具备相应的技术能力和经验。

首先需要进行基础工程，这包括确定地基的形状和深度，以及安装基础钢筋和浇筑混凝土等。

在基础工程完成后，我们可以开始安装钢框架。

这包括安装钢柱、钢梁和支撑等部件。

在安装过程中，我们需要确保钢框架的位置和角度的准确性，以确保整体结构的稳定性。

在钢框架安装完成后，我们可以开始安装楼板和墙体。

这包括确定楼板和墙体的位置和形状，以及安装相应的支撑和固定件等。

最后需要进行屋顶安装，这包括安装屋顶的支撑和固定件，以及安装防水层和保温层等。

在施工完成后，我们需要进行质量检测和验收。

这包括检测钢框架的承重能力、楼板和墙体的牢固性和屋顶的防水性能等。

如果检测结果符合设计要求和质量标准，我们就可以进行验收并交付客户使用。

总结：设计和实施一套完整的三层钢框架建筑图纸和结构图纸需要经过多个阶段，包括需求分析、图纸设计、施工准备、基础工程、钢框架安装、楼板和墙体安装以及屋顶安装等。

在每个阶段，我们都需要严格遵守设计要求和质量标准，以确保最终建筑的品质和质量。

通过本文的介绍，希望能为读者对三层钢框架建筑图纸及结构图纸的设计与实施过程有更深入的了解。

高层钢构造各种类型的优缺点分析前言随着我国在大中城市住宅建筑中制止使用黏土砖，且混凝土构造施工复杂周期长。

钢构造受到了工程界的青睐，已成为较有竞争力的民用建筑构造体系之一。

与传统的住宅建筑构造体系相比,钢构造不仅具有环保、节能、产业化等特征，而且还具有强度高、自重轻、节约能源、抗震性能好等优点。

国家建筑钢构造产业"十二五〞方案和2020年开展纲要(草案)提出，"十二五〞期间应以多高层钢构造房屋为突破点。

1. 纯框架构造体系纯框架构造是指沿房屋的纵、横两个方向均由框架作为承重和抵抗水平抗侧力的主要构件所组成的构造体系。

框架构造可以分为半刚接框架和全刚接框架两种，框架构造的梁柱宜采用刚性连接。

与其他的构造体系相比，框架构造体系可以使建筑的使用空间增大，适用于多类型使用功能的建筑。

其构造各局部的刚度比拟均匀，构件易于标准化和定型化，构造简单，易于施工，常用于不超过30层的高层建筑。

但该构造体系的弹性刚度较差且属于单一抗侧力体系，抗震能力较弱。

图1 纯钢框架构造三维模型图1.1组成及其特点典型的框架体系多层轻钢住宅由根底、H型或箱形框架梁柱、节点、轻质墙体、屋面板、楼层次梁、压型钢板楼盖等组成，常见柱距为5 m~8 m。

具有以下优势:〔1〕它是一种延性体系;〔2〕在建筑设计和平面布置上具有很大的灵活性;〔3〕各局部刚度比拟均匀，构造简单，易于施工;〔4〕自重周期较长，自重轻，对地震作用不敏感。

1.2 设计原则及注意问题1)强柱弱梁的设计原则。

这个设计原则是为了保证构造在最终破坏的时候具有较好的延性及耗能效果，保证构造的平安性，使塑性铰出现在梁端而不是发生在柱端。

2)框架节点域的验算。

节点域是钢构造框架体系的关键，其强度及刚度都要根据规要求进展保证。

主要是通过验算保证腹板厚度,防止在非线性剪切变形下发生局部失稳。

同时对柱设置加劲肋保证其翼缘不发生失稳。

3)稳定验算和二阶效应。

钢构造构件强度一般都可以满足，在设计中主要是保证其稳定性。

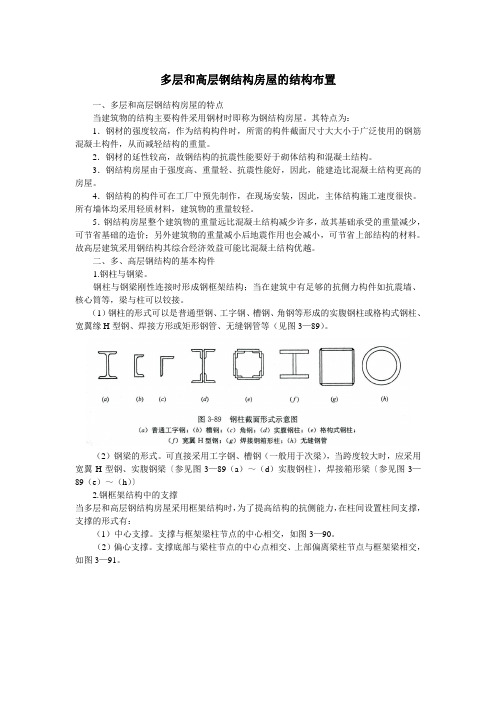

多层和高层钢结构房屋的结构布置一、多层和高层钢结构房屋的特点当建筑物的结构主要构件采用钢材时即称为钢结构房屋。

其特点为：1．钢材的强度较高，作为结构构件时，所需的构件截面尺寸大大小于广泛使用的钢筋混凝土构件，从而减轻结构的重量。

2．钢材的延性较高，故钢结构的抗震性能要好于砌体结构和混凝土结构。

3．钢结构房屋由于强度高、重量轻、抗震性能好，因此，能建造比混凝土结构更高的房屋。

4．钢结构的构件可在工厂中预先制作，在现场安装，因此，主体结构施工速度很快。

所有墙体均采用轻质材料，建筑物的重量较轻。

5．钢结构房屋整个建筑物的重量远比混凝土结构减少许多，故其基础承受的重量减少，可节省基础的造价；另外建筑物的重量减小后地震作用也会减小，可节省上部结构的材料。

故高层建筑采用钢结构其综合经济效益可能比混凝土结构优越。

二、多、高层钢结构的基本构件1.钢柱与钢梁。

钢柱与钢梁刚性连接时形成钢框架结构；当在建筑中有足够的抗侧力构件如抗震墙、核心筒等，梁与柱可以铰接。

（1）钢柱的形式可以是普通型钢、工字钢、槽钢、角钢等形成的实腹钢柱或格构式钢柱、宽翼缘H型钢、焊接方形或矩形钢管、无缝钢管等（见图3—89）。

（2）钢梁的形式。

可直接采用工字钢、槽钢（一般用于次梁），当跨度较大时，应采用宽翼H型钢、实腹钢梁〔参见图3—89（a）～（d）实腹钢柱〕，焊接箱形梁〔参见图3—89（e）～（h）〕2.钢框架结构中的支撑当多层和高层钢结构房屋采用框架结构时，为了提高结构的抗侧能力，在柱间设置柱间支撑，支撑的形式有：（1）中心支撑。

支撑与框架梁柱节点的中心相交，如图3—90。

（2）偏心支撑。

支撑底部与梁柱节点的中心点相交、上部偏离梁柱节点与框架梁相交，如图3—91。

三、多高层钢结构的结构类型、适用范围及基本要求1．框架结构不超过12层的钢结构房屋可采用框架结构，两个主轴方向梁、柱应刚接形成框架。

2．框架一支撑结构适用于12层以下及超过12层的钢结构房屋。

浅析多层住宅常用几种结构体系特点【摘要】住宅的结构是指住宅的承重骨架，其作用是保证住宅在使用期限内，把作用在住宅上的各种荷载或作用力，可靠地承担起来，同时在保证住宅的强度、刚度和耐久性的情况下，把所有的作用力可靠地传到地基中去。

文章主要探讨了多层住宅常用的结构体系。

【关键词】多层住宅；结构体系；建筑设计0.引言住宅建筑的形式由于有多种多样，加上其房间面积大小、开间进深以及组合方式的不同，相应采用的结构也就有所不同。

多层住宅的结构形式主要是以其承重结构所用的材料来划分的[1]。

一般可以分为砖混结构、钢筋混凝土结构、钢结构以及近年出现的多种新型复合结构等几种形式。

1.砖混结构砖混结构是指建筑物中竖向承重结构的墙、壁柱等采用砖或砌块砌筑，柱、梁、楼板、屋面板、析架等采用钢筋混凝土结构。

通俗地讲，砖混结构是以小部分钢筋混凝土及大部分砖墙承重的结构，又称混合结构。

因为砖混结构的主要承重结构是粘土砖，所以砖的形状及强度就决定了房屋的强度[2]。

一般情况下，砖的形状越规则，砖和砂浆的强度越高，灰缝越薄越均匀，砌体的强度就越高，房屋的安全性就越大。

砖混结构的优点主要表现在①由于砖是最小的标准化构件，对施工场地和施工技术要求低，可砌成各种形状的墙体，各地都可生产。

②它具有很好的耐久性、化学稳定性和大气稳定性。

③可节省水泥、钢材和木材，不需模板，造价较低。

④施工技术与施工设备简单。

⑤砖的隔音和保温隔热性要优于混凝土和其他墙体材料，因而在住宅建设中运用得最为普遍。

砖砌体混合结构按竖向荷载的承重结构类型可以分为横墙承重体系、纵墙承重体系、纵横墙承重体系、内框架承重体系和底部框架上部砖砌体承重体系。

2.钢筋混凝土结构钢筋混凝土结构住宅是指房屋的主要承重结构，如柱、梁、板、楼梯、屋盖用钢筋混凝土制作，墙用砖或其他材料施工建造的房屋。

这种结构具有抗震性能好、整体性强、抗腐蚀、耐火能力强等优点，并且房间的开间、进深相对较大，室内活动空间也相应增加，室内空间分隔较自由[3]。

第十三讲钢结构房屋抗震设计规定蔡益燕一、多层和高层钢结构房屋1．前言我国89年版抗震规范，除单层钢结构厂房外，没有其它钢结构内容。

我国过去钢材产量有限，钢结构在工程中应用很少。

随着钢材产量的增加，国家要求积极发展钢结构，新规范除保留单层钢结构房屋外，还增加了第八章“多层与高层钢结构房屋”，使钢结构抗震设计的内容大大充实，以适应钢结构发展的需要。

我国《钢结构设计规范》GBJ17不包含抗震内容。

因此，地震区的房屋钢结构设计，除应符合钢结构设计规范外，还应符合抗震规范的有关规定。

与行业标准《高层民用建筑钢结构技术规程》（以下简称《高钢规程》）相比，新的抗震规范第八章对高层钢结构的设计与施工作出了不少新规定。

今后，凡是《高钢规程》中与抗震规范不一致之处，应按抗震规范的规定执行，且不应比其低。

但抗震规范中未列入而《高钢规程》中已列入的，在该规程修订前仍可执行。

本章在适用的高层钢结构体系中未列入钢框架－混凝土剪力墙（核心筒），是考虑到对这种体系的性能尚未进行系统研究。

1994年的美国北岭(Northridge)地震和1995年的日本阪神地震是两次震害特别严重的地震，尤其是钢结构焊接刚架连接的破坏十分严重。

美国该地区的钢框架房屋破坏达100多幢，日本破坏的也不少，震后两国都进行了大量研究，对破坏原因进行了分析，采取了相应措施，制订了新标准。

由于美、日是钢结构应用最多的国家，它们的新标准引起了各国钢结构设计、施工和研究人员的关注，在这次我国抗震规范修订中也有若干反映。

本介绍对于行业标准《高层民用建筑钢结构技术规程》中已有规定而这次变更不大的内容只作一般介绍，着重说明这次修订中的新内容。

多层工业建筑钢结构的抗震设计另有规定，列入本章附录，这里不拟作介绍。

2．材料对抗震钢结构钢材的基本要求, 是参考AISC钢结构房屋抗震规定提出的。

这些要求是:⑴强屈比大于1.2; ⑵有明显的屈服台阶;⑶伸长率大于20%(标距50mm); ⑷有良好可焊性。
