表1 阀体、法兰、螺栓、螺母选配的基本原则表
注：1、具体螺栓螺母的选择应根据垫片的型式密切相关。
详见表2。
2、当垫片为缠绕垫、金属包覆垫、齿形组合垫、金属环垫等半金属或金属垫片应使用35CrMoA等高强度紧固件。
表2、我厂推荐使用法兰垫片型式选配基本原则表
注：1、若用户指定法兰和垫片型式按合同执行；2、法兰材质应与阀门主体材质一致；3、带颈对焊型法兰必须落实用户管道外径与壁厚；
4、金属缠绕垫片金属选用根据阀门主体材质而定。
一般主体材质为碳钢、Cr-Mo钢，垫片选用304。
主体材质为不锈钢，垫片选用与主体材质一致（如304、
304L、316、316L、3YC22等）。
螺栓螺母垫片的规格
螺栓螺母垫片的规格
螺栓螺母垫片的规格
螺栓、螺母、垫片是机械连接中不可缺少的组成部分。
在选择螺栓、螺母、垫片时，需要根据具体的使用情况来选择合适的规格。
以下是常见的螺栓、螺母、垫片的规格介绍：
一、螺栓规格
螺栓分为普通螺栓和高强度螺栓两种。
普通螺栓的标准规格有
M6、M8、M10、M12、M14、M16、M18、M20、M22、M24等。
高强度螺栓的标准规格有M12、M14、M16、M18、M20、M22、M24、M27、M30、M33、M36、M39、M42等。
二、螺母规格
螺母的规格与螺栓的规格是一一对应的。
普通螺母的标准规格有M6、M8、M10、M12、M14、M16、M18、M20、M22、M24等。
高强度螺母的标准规格有M12、M14、M16、M18、M20、M22、M24、M27、M30、M33、M36、M39、M42等。
三、垫片规格
垫片的规格根据其材料和用途的不同而有所区别。
常见的材料有金属垫片、橡胶垫片、塑料垫片等。
金属垫片的规格与螺栓的规格是一一对应的。
橡胶垫片和塑料垫片的规格与具体的使用情况有关。
总之，在选择螺栓、螺母、垫片时，需要根据具体的使用情况来选择合适的规格。
同时，还应注意选择符合国家标准或行业标准的产品，以保证其质量和可靠性。
- 1 -。

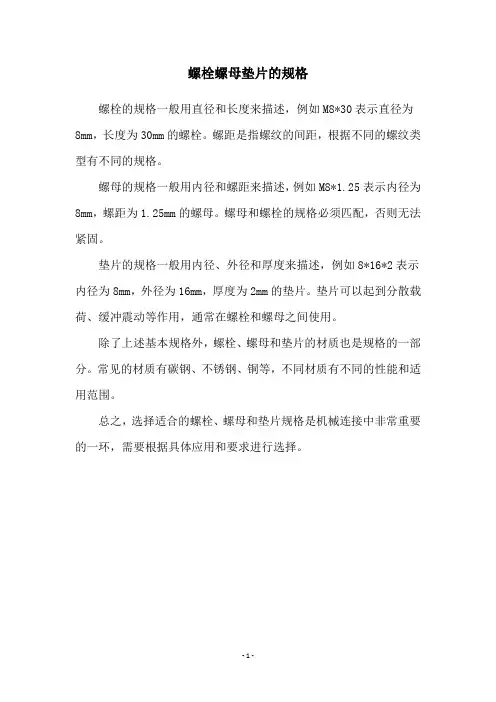

螺栓螺母垫片的规格
螺栓的规格一般用直径和长度来描述，例如M8*30表示直径为8mm，长度为30mm的螺栓。
螺距是指螺纹的间距，根据不同的螺纹类型有不同的规格。
螺母的规格一般用内径和螺距来描述，例如M8*1.25表示内径为8mm，螺距为1.25mm的螺母。
螺母和螺栓的规格必须匹配，否则无法紧固。
垫片的规格一般用内径、外径和厚度来描述，例如8*16*2表示内径为8mm，外径为16mm，厚度为2mm的垫片。
垫片可以起到分散载荷、缓冲震动等作用，通常在螺栓和螺母之间使用。
除了上述基本规格外，螺栓、螺母和垫片的材质也是规格的一部分。
常见的材质有碳钢、不锈钢、铜等，不同材质有不同的性能和适用范围。
总之，选择适合的螺栓、螺母和垫片规格是机械连接中非常重要的一环，需要根据具体应用和要求进行选择。
- 1 -。
2、表中缠绕式垫片用于腐蚀性介质，非腐蚀性介质可将D42改为D12或D11，即金属带由1Cr18Ni9Ti改为08F，非金属带材料分别为柔性石墨或特制石棉。
2、表中缠绕式垫片用于腐蚀性介质，非腐蚀性介质可将D42改为D12或D11，即金属带由1Cr18Ni9Ti改为08F，非金属带材料分别为柔性石墨或特制石棉。
3、表中螺栓材料35号、螺母材料25号仅用于使用缠绕式垫片时使用。
PN4.0NPa 凸面对焊钢制法兰、垫片及紧固件
2、表中缠绕式垫片用于腐蚀性介质，非腐蚀性介质可将D42改为D12或D11，即金属带由1Cr18Ni9Ti改为08F，非金属带材料分别为柔性石墨或特制石棉。
PN4.0NPa 凹凸面对焊钢制法兰、垫片及紧固件
2、表中缠绕式垫片用于腐蚀性介质，非腐蚀性介质可将B42改为B12或B11，即金属带由1Cr18Ni9Ti改为08F，非金属带材料分别为柔性石墨或特制石棉。
