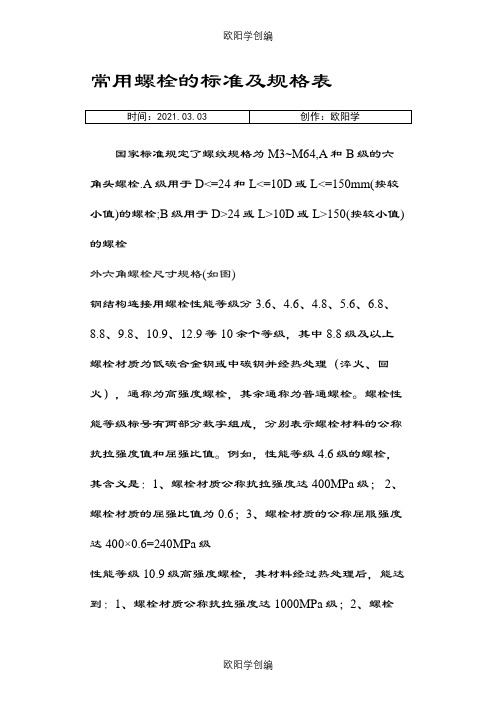

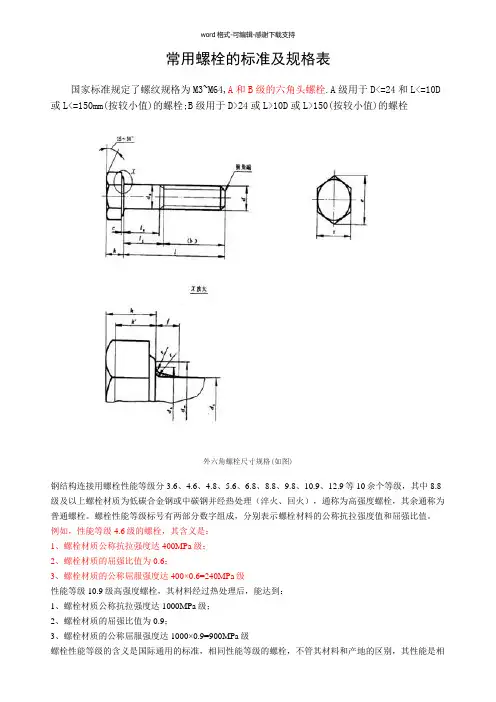

常用螺栓的标准及规格表常用螺栓的标准及规格表国家标准规定了螺纹规格为M3~M64,A和B级的六角头螺栓.A级用于D<=24和L<=10D或L<=150mm(按较小值)的螺栓;B级用于D>24或L>10D或L>150(按较小值)的螺栓外六角螺栓尺寸规格(如图)钢结构连接用螺栓性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级，其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，其余通称为普通螺栓。
螺栓性能等级标号有两部分数字组成，分别表示螺栓材料的公称抗拉强度值和屈强比值。
例如，性能等级4.6级的螺栓，其含义是：1、螺栓材质公称抗拉强度达400MPa级；2、螺栓材质的屈强比值为0.6；3、螺栓材质的公称屈服强度达400×0.6=240MPa 级性能等级10.9级高强度螺栓，其材料经过热处理后，能达到：1、螺栓材质公称抗拉强度达1000MPa级；2、螺栓材质的屈强比值为0.9；3、螺栓材质的公称屈服强度达1000×0.9=900MPa级螺栓性能等级的含义是国际通用的标准，相同性能等级的螺栓，不管其材料和产地的区别，其性能是相同的，设计上只选用性能等级即可。
常用螺丝规格表类别规格牙距成品外径线径类别规格牙数(每英寸)成品外径线径最大最小±0.02mm 最大最小±0.02mm国标粗牙60° M1.4 0.30 1.38 1.34 1.16英制粗牙55°1/8 40 3.145 3.03 2.70 M1.7 0.35 1.68 1.61 1.42 5/32 32 3.945 3.795 3.38 M2.0 0.40 1.98 1.89 1.68 3/16 24 4.732 4.592 4.00 M2.3 0.40 2.28 2.19 1.98 1/4 20 6.32 6.165 5.45 M2.5 0.45 2.48 2.38 2.15 5/16 18 7.905 7.737 6.94 M3.0 0.50 2.98 2.88 2.60 3/8 16 9.49 9.312 8.40 M3.5 0.60 3.47 3.36 3.02 7/16 14 11.07 10.88 9.84 M4.0 0.70 3.98 3.83 3.40 1/2 12 12.66 12.46 11.22 M4.5 0.75 4.47 4.36 3.88 9/16 12 14.25 14.04 12.81 M5.0 0.80 4.98 4.83 4.30 5/8 11 15.83 15.61 14.27 M6.0 1.00 5.97 5.82 5.18美制粗牙60°4# 40 2.824 2.695 2.37 M7.0 1.00 6.97 6.82 6.18 5# 40 3.154 3.026 2.69 M8.0 1.25 7.96 7.79 7.02 6# 32 3.484 3.333 2.91 M9.0 1.25 8.96 8.79 8.01 8# 32 4.142 3.991 3.57 M10 1.50 9.96 9.77 8.84 10# 24 4.8 4.618 4.05 M11 1.50 10.97 10.73 9.84 12# 24 5.461 5.279 4.70 M12 1.75 11.95 11.76 10.7 1/4 20 6.322 6.117 5.45 M14 2.00 13.95 13.74 12.5 5/16 18 7.907 7.687 6.93 M16 2.00 15.95 15.74 14.5 3/8 16 9.491 9.254 8.40 M18 2.50 17.95 17.71 16.2 7/16 14 11.08 10.82 9.83 M20 2.50 19.95 19.71 18.2 1/2 13 12.66 12.39 11.32国标细牙M4.0 0.50 3.97 3.86 3.58 9/16 12 14.25 13.96 12.80 M4.5 0.50 4.47 4.36 4.07 5/8 11 15.83 15.53 14.26 M5.0 0.50 4.97 4.86 4.57 美制4# 48 2.877 2.713 2.44 M6.0 0.75 5.97 5.85 5.41 5# 44 3.157 3.036 2.7360° M7.0 0.75 6.97 6.85 6.41 粗牙60°6# 40 3.484 3.356 3.02 M8.0 1.00 7.97 7.83 7.24 8# 36 4.145 4.006 3.63 M9.0 1.00 8.97 8.83 8.24 10# 32 4.803 4.651 4.23 M10 1.00 9.97 9.82 9.23 12# 28 5.461 5.296 4.81 M10 1.25 9.96 9.81 9.07 1/4 28 6.324 6.16 5.68 M12 1.25 11.97 11.76 11.07 5/16 24 7.909 7.727 7.16 M12 1.50 11.96 11.79 10.89 3/8 24 9.497 9.315 8.74 M14 1.50 13.96 13.79 12.89 7/16 20 11.08 10.87 10.18 M16 1.50 15.96 15.79 14.89 1/2 20 12.67 12.46 11.76 M18 1.50 17.95 17.73 16.86 9/16 18 14.25 14.03 13.25 M20 1.50 19.95 19.65 18.85 5/8 18 15.83 15.62 14.83类别规格牙数或牙数成品外径线径类别规格牙数或牙数成品外径线径最大最小±0.02mm 最大最小±0.02mm国标7660° M3.0 1.2 3.0 2.85 2.38美制铁板A牙60°2# 32 2.23 2.13 1.78 M3.5 1.4 3.5 3.35 2.75 3# 28 2.56 2.46 2.08 M4.0 1.6 4.0 3.85 3.15 4# 24 2.89 2.79 2.28 M4.5 1.8 4.5 4.35 3.47 5# 20 3.30 3.20 2.60 M5.0 2 5.0 4.85 3.90 6# 18 3.58 3.45 2.78 M6.0 2.5 6.0 5.85 4.67 7# 16 4.01 3.86 3.10日制A 牙铁铁钉60° M2.0 32 2.10 2.00 1.70 8# 15 4.26 4.11 3.30 M2.3 32 2.40 2.30 1.95 9# 14 4.55 4.40 3.45 M2.6 28 2.70 2.60 2.10 10# 12 4.92 4.77 3.75 M3.0 24 3.10 3.00 2.42 12# 11 5.60 5.46 4.30 M3.5 18 3.65 3.50 2.83 14# 10 6.45 6.29 5.05 M4.0 16 4.15 4.00 3.25美制铁板AB牙60°2# 32 2.23 2.08 1.78 M4.5 14 4.65 4.50 3.60 3# 28 2.56 2.46 2.05 M5.0 12 5.20 5.00 4.00 4# 24 2.89 2.74 2.28 M6.0 10 6.20 6.00 4.85 5# 20 3.30 3.20 2.57 M8.0 9 8.20 8.00 6.48 6# 20 3.53 3.43 2.80日制AB 牙铁铁钉M2.0 40 2.00 1.90 1.65 7# 19 3.91 3.78 3.13 M2.3 32 2.30 2.20 1.85 8# 18 4.21 4.04 3.38 M2.6 28 2.60 2.50 2.10 10# 16 4.80 4.65 3.80 M3.0 24 3.00 2.90 2.40 12# 14 5.40 5.31 4.38 M3.5 20 3.50 3.40 2.83 1/4 14 6.25 6.05 5.18 M4.0 18 4.00 3.85 3.25 墙板钉细6# 17 3.60 3.40 2.70 M4.5 16 4.50 4.35 3.60 7# 16 4.00 3.75 3.0360° M5.0 16 5.00 4.85 4.03 牙60°8# 15 4.30 4.05 3.20 M6.0 14 6.00 5.85 4.95 10# 12 4.95 4.70 3.72 M8.0 12 8.00 7.85 6.70 墙板钉粗牙60°6# 9 3.90 3.65 2.65日制木螺丝60° M2.7 1.2 2.77 2.63 2.10 7# 9 4.20 3.90 2.90 M3.1 1.3 3.17 3.03 2.40 8# 9 4.60 4.30 3.20 M3.5 1.4 3.60 3.40 2.75 10# 8 5.30 4.90 3.70 M3.8 1.6 3.90 3.70 3.00德标(C/B)钉40°M2.5 1.1 2.5 2.25 1.80 M4.1 1.8 4.20 4.00 3.20 M3.0 1.35 3.0 2.75 2.10 M4.5 2 4.60 4.40 3.50 M3.5 1.6 3.5 3.20 2.45 M4.8 2.1 4.92 4.68 3.70 M4.0 1.8 4.0 3.70 2.78 M5.1 2.2 5.22 4.98 3.95 M4.5 2 4.5 4.20 3.10 M5.5 2.4 5.62 5.38 4.30 M5.0 2.2 5.0 4.70 3.45 M5.8 2.6 5.92 5.68 4.45 M6.0 2.6 6.0 5.70 4.20强度等级所谓8.8级和10.9级是指螺栓的抗剪切应力等级为8.8GPa和10.9Gpa8.8 公称抗拉强度800N/MM2 公称屈服强度640N/MM2一般的螺栓是用"X.Y"表示强度的，X*100=此螺栓的抗拉强度，X*100*（Y/10）=此螺栓的屈服强度（因为按标识规定：屈服强度/抗拉强度=Y/10）===============如4.8级则此螺栓的抗拉强度为：400MPa屈服强度为：400*8/10=320MPa=================另：不锈钢螺栓通常标为A4-70，A2-70的样子，意义另有解释度量当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。
常用螺栓标准、规格、用途汇总,螺丝孔径对照表以下是常用螺栓标准、规格、用途的汇总，以及螺丝孔径对照表的相关信息：一、常用螺栓标准、规格、用途汇总：1.方头螺栓：C级标准规定了螺纹规格为M10~M48的C级方头螺栓。
这种螺栓通常用于需要较大拧紧力矩的场合，如机械设备、桥梁等建筑结构的连接。
2.沉头方颈螺栓：标准规定了螺纹规格为M6~M20的C级沉头方颈螺栓。
这种螺栓适用于要求连接后表面光滑、美观的场合，如家具、电器等产品的连接。
3.六角头螺栓：标准规定了螺纹规格为M1.6~M64，性能等级为5.6、8.8、9.8、10.9、A2-70、A4-70、A2-50、A4-50、CU2、CU3和AL4级、产品等级为A和B级的六角头螺栓。
A级用于d=1.6~24mm和l≤10d或l≤150mm （按较小值）；B级用于d＞24mm或l＞10d或l＞150mm（按较小值）的螺栓。
这种螺栓广泛应用于各种机械设备的连接，具有较强的通用性和互换性。
二、螺丝孔径对照表：螺丝的孔径是指螺丝杆直径的大小，通常以毫米（mm）为单位表示。
不同规格的螺丝对应不同的孔径大小，选择合适的孔径对于保证连接强度和密封性至关重要。
以下是一些常见螺丝规格与对应孔径的对照表（仅供参考，实际孔径可能因制造公差而略有差异）：M1.6：孔径约1.4mmM2：孔径约1.7mmM2.5：孔径约2.2mmM3：孔径约2.7mmM4：孔径约3.6mmM5：孔径约4.6mmM6：孔径约5.3mm...以此类推请注意，这里提供的对照表仅供参考，实际选择时应根据具体需求和标准规范进行确定。
同时，还需要考虑螺丝的材质、强度等级以及连接件的材料和厚度等因素对孔径选择的影响。
常用螺栓的标准及规格表(DOC)常用螺栓的标准及规格表国家标准规定了螺纹规格为M3~M64,A和B级的六角头螺栓.A级用于D<=24和L<=10D或L<=150mm(按较小值)的螺栓;B级用于D>24或L>10D或L>150(按较小值)的螺栓外六角螺栓尺寸规格(如图)钢结构连接用螺栓性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级，其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，其余通称为普通螺栓。
螺栓性能等级标号有两部分数字组成，分别表示螺栓材料的公称抗拉强度值和屈强比值。
例如，性能等级4.6级的螺栓，其含义是：1、螺栓材质公称抗拉强度达400MPa级；2、螺栓材质的屈强比值为0.6；3、螺栓材质的公称屈服强度达400×0.6=240MPa 级性能等级10.9级高强度螺栓，其材料经过热处理后，能达到：1、螺栓材质公称抗拉强度达1000MPa级；2、螺栓材质的屈强比值为0.9；3、螺栓材质的公称屈服强度达1000×0.9=900MPa级螺栓性能等级的含义是国际通用的标准，相同性能等级的螺栓，不管其材料和产地的区别，其性能是相同的，设计上只选用性能等级即可。
常用螺丝规格表类别规格牙距成品外径线径类别规格牙数(每英寸)成品外径线径最大最小±0.02mm 最大最小±0.02mm国标粗牙M1.4 0.30 1.38 1.34 1.16 英制粗牙1/8 40 3.145 3.03 2.70 M1.7 0.35 1.68 1.61 1.42 5/32 32 3.945 3.795 3.38 M2.0 0.40 1.98 1.89 1.68 3/16 24 4.732 4.592 4.00 M2.3 0.40 2.28 2.19 1.98 1/4 20 6.32 6.165 5.4560° M2.5 0.45 2.48 2.38 2.15 55° 5/16 18 7.905 7.737 6.94 M3.0 0.50 2.98 2.88 2.60 3/8 16 9.49 9.312 8.40 M3.5 0.60 3.47 3.36 3.02 7/16 14 11.07 10.88 9.84 M4.0 0.70 3.98 3.83 3.40 1/2 12 12.66 12.46 11.22 M4.5 0.75 4.47 4.36 3.88 9/16 12 14.25 14.04 12.81 M5.0 0.80 4.98 4.83 4.30 5/8 11 15.83 15.61 14.27 M6.0 1.00 5.97 5.82 5.18美制粗牙60°4# 40 2.824 2.695 2.37 M7.0 1.00 6.97 6.82 6.18 5# 40 3.154 3.026 2.69 M8.0 1.25 7.96 7.79 7.02 6# 32 3.484 3.333 2.91 M9.0 1.25 8.96 8.79 8.01 8# 32 4.142 3.991 3.57 M10 1.50 9.96 9.77 8.84 10# 24 4.8 4.618 4.05 M11 1.50 10.97 10.73 9.84 12# 24 5.461 5.279 4.70 M12 1.75 11.95 11.76 10.7 1/4 20 6.322 6.117 5.45 M14 2.00 13.95 13.74 12.5 5/16 18 7.907 7.687 6.93 M16 2.00 15.95 15.74 14.5 3/8 16 9.491 9.254 8.40 M18 2.50 17.95 17.71 16.2 7/16 14 11.08 10.82 9.83 M20 2.50 19.95 19.71 18.2 1/2 13 12.66 12.39 11.32国标细牙60° M4.0 0.50 3.97 3.86 3.58 9/16 12 14.25 13.96 12.80 M4.5 0.50 4.47 4.36 4.07 5/8 11 15.83 15.53 14.26 M5.0 0.50 4.97 4.86 4.57美制粗牙60°4# 48 2.877 2.713 2.44 M6.0 0.75 5.97 5.85 5.41 5# 44 3.157 3.036 2.73 M7.0 0.75 6.97 6.85 6.41 6# 40 3.484 3.356 3.02 M8.0 1.00 7.97 7.83 7.24 8# 36 4.145 4.006 3.63 M9.0 1.00 8.97 8.83 8.24 10# 32 4.803 4.651 4.23 M10 1.00 9.97 9.82 9.23 12# 28 5.461 5.296 4.81 M10 1.25 9.96 9.81 9.07 1/4 28 6.324 6.16 5.68 M12 1.25 11.97 11.76 11.07 5/16 24 7.909 7.727 7.16 M12 1.50 11.96 11.79 10.89 3/8 24 9.497 9.315 8.74 M14 1.50 13.96 13.79 12.89 7/16 20 11.08 10.87 10.18 M16 1.50 15.96 15.79 14.89 1/2 20 12.67 12.46 11.76 M18 1.50 17.95 17.73 16.86 9/16 18 14.25 14.03 13.25 M20 1.50 19.95 19.65 18.85 5/8 18 15.83 15.62 14.83类别规格牙数或牙数成品外径线径类别规格牙数或牙数成品外径线径最大最小±0.02mm 最大最小±0.02mm国标76 M3.0 1.2 3.0 2.85 2.38 美制铁板2# 32 2.23 2.13 1.78 M3.5 1.4 3.5 3.35 2.75 3# 28 2.56 2.46 2.08 M4.0 1.6 4.0 3.85 3.15 4# 24 2.89 2.79 2.28 M4.5 1.8 4.5 4.35 3.47 5# 20 3.30 3.20 2.6060° M5.0 2 5.0 4.85 3.90 A牙60° 6# 18 3.58 3.45 2.78M6.0 2.5 6.0 5.85 4.67 7# 16 4.01 3.86 3.10日制A 牙铁铁钉60° M2.0 32 2.10 2.00 1.70 8# 15 4.26 4.11 3.30 M2.3 32 2.40 2.30 1.95 9# 14 4.55 4.40 3.45 M2.6 28 2.70 2.60 2.10 10# 12 4.92 4.77 3.75 M3.0 24 3.10 3.00 2.42 12# 11 5.60 5.46 4.30 M3.5 18 3.65 3.50 2.83 14# 10 6.45 6.29 5.05 M4.0 16 4.15 4.00 3.25美制铁板AB牙60°2# 32 2.23 2.08 1.78 M4.5 14 4.65 4.50 3.60 3# 28 2.56 2.46 2.05 M5.0 12 5.20 5.00 4.00 4# 24 2.89 2.74 2.28 M6.0 10 6.20 6.00 4.85 5# 20 3.30 3.20 2.57 M8.0 9 8.20 8.00 6.48 6# 20 3.53 3.43 2.80日制AB 牙铁铁钉60° M2.0 40 2.00 1.90 1.65 7# 19 3.91 3.78 3.13 M2.3 32 2.30 2.20 1.85 8# 18 4.21 4.04 3.38 M2.6 28 2.60 2.50 2.10 10# 16 4.80 4.65 3.80 M3.0 24 3.00 2.90 2.40 12# 14 5.40 5.31 4.38 M3.5 20 3.50 3.40 2.83 1/4 14 6.25 6.05 5.18 M4.0 18 4.00 3.85 3.25 墙板钉细牙60°6# 17 3.60 3.40 2.70 M4.5 16 4.50 4.35 3.60 7# 16 4.00 3.75 3.03 M5.0 16 5.00 4.85 4.03 8# 15 4.30 4.05 3.20 M6.0 14 6.00 5.85 4.95 10# 12 4.95 4.70 3.72 M8.0 12 8.00 7.85 6.70 墙板钉粗牙60°6# 9 3.90 3.65 2.65日制木螺丝60° M2.7 1.2 2.77 2.63 2.10 7# 9 4.20 3.90 2.90 M3.1 1.3 3.17 3.03 2.40 8# 9 4.60 4.30 3.20 M3.5 1.4 3.60 3.40 2.75 10# 8 5.30 4.90 3.70 M3.8 1.6 3.90 3.70 3.00德标(C/B)钉40°M2.5 1.1 2.5 2.25 1.80 M4.1 1.8 4.20 4.00 3.20 M3.0 1.35 3.0 2.75 2.10 M4.5 2 4.60 4.40 3.50 M3.5 1.6 3.5 3.20 2.45 M4.8 2.1 4.92 4.68 3.70 M4.0 1.8 4.0 3.70 2.78 M5.1 2.2 5.22 4.98 3.95 M4.5 2 4.5 4.20 3.10 M5.5 2.4 5.62 5.38 4.30 M5.0 2.2 5.0 4.70 3.45 M5.8 2.6 5.92 5.68 4.45 M6.0 2.6 6.0 5.70 4.20强度等级所谓8.8级和10.9级是指螺栓的抗剪切应力等级为8.8GPa和10.9Gpa8.8 公称抗拉强度800N/MM2 公称屈服强度640N/MM2一般的螺栓是用"X.Y"表示强度的，X*100=此螺栓的抗拉强度，X*100*（Y/10）=此螺栓的屈服强度（因为按标识规定：屈服强度/抗拉强度=Y/10）===============如4.8级则此螺栓的抗拉强度为：400MPa屈服强度为：400*8/10=320MPa=================另：不锈钢螺栓通常标为A4-70，A2-70的样子，意义另有解释度量当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。
常用螺栓的标准及规格表国家标准规定了螺纹规格为M3~M64,A和B级的六角头螺栓.A级用于D<=24和L<=10D或L<=150mm(按较小值)的螺栓;B级用于D>24或L>10D或L>150(按较小值)的螺栓外六角螺栓尺寸规格(如图)钢结构连接用螺栓性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级，其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，其余通称为普通螺栓。
螺栓性能等级标号有两部分数字组成，分别表示螺栓材料的公称抗拉强度值和屈强比值。
例如，性能等级4.6级的螺栓，其含义是：1、螺栓材质公称抗拉强度达400MPa级；2、螺栓材质的屈强比值为0.6；3、螺栓材质的公称屈服强度达400×0.6=240MPa级性能等级10.9级高强度螺栓，其材料经过热处理后，能达到：1、螺栓材质公称抗拉强度达1000MPa级；2、螺栓材质的屈强比值为0.9；3、螺栓材质的公称屈服强度达1000×0.9=900MPa级螺栓性能等级的含义是国际通用的标准，相同性能等级的螺栓，不管其材料和产地的区别，其性能是相同的，设计上只选用性能等级即可。
常用螺丝规格表强度等级所谓8.8级和10.9级，是指螺栓的抗剪切应力等级为8.8GPa和10.9Gpa ，8.8 公称抗拉强度800N/MM2 公称屈服强度640N/MM2一般的螺栓是用"X.Y"表示强度的，，X*100=此螺栓的抗拉强度，，X*100*（Y/10）=此螺栓的屈服强度（因为按标识规定：屈服强度/抗拉强度=Y/10）。
如4.8级则此螺栓的抗拉强度为：400MPa 屈服强度为：400*8/10=320MPa另：不锈钢螺栓通常标为A4-70，A2-70的样子，意义另有解释度量当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。
常用螺栓的标准及规格表国家标准规定了螺纹规格为M3~M64,A和B级的六角头螺栓.A级用于D<=24和L<=10D或L<=150mm(按较小值)的螺栓;B级用于D>24或L>10D或L>150(按较小值)的螺栓外六角螺栓尺寸规格(如图)钢结构连接用螺栓性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级，其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，其余通称为普通螺栓。
螺栓性能等级标号有两部分数字组成，分别表示螺栓材料的公称抗拉强度值和屈强比值。
例如，性能等级4.6级的螺栓，其含义是：1、螺栓材质公称抗拉强度达400MPa级； 2、螺栓材质的屈强比值为0.6；3、螺栓材质的公称屈服强度达400×0.6=240MPa级性能等级10.9级高强度螺栓，其材料经过热处理后，能达到：1、螺栓材质公称抗拉强度达1000MPa级；2、螺栓材质的屈强比值为0.9；3、螺栓材质的公称屈服强度达1000×0.9=900MPa级螺栓性能等级的含义是国际通用的标准，相同性能等级的螺栓，不管其材料和产地的区别，其性能是相同的，设计上只选用性能等级即可。
常用螺丝规格表强度等级所谓8.8级和10.9级，是指螺栓的抗剪切应力等级为8.8GPa和10.9Gpa ，8.8 公称抗拉强度800N/MM2 公称屈服强度640N/MM2 一般的螺栓是用"X.Y"表示强度的，，X*100=此螺栓的抗拉强度，，X*100*（Y/10）=此螺栓的屈服强度（因为按标识规定：屈服强度/抗拉强度=Y/10）。
如4.8级则此螺栓的抗拉强度为：400MPa 屈服强度为：400*8/10=320MPa 另：不锈钢螺栓通常标为A4-70，A2-70的样子，意义另有解释度量当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。
常用螺栓的标准和规格表优秀文档(可以直接使用，可编辑实用优质文档，欢迎下载）常用螺栓的标准及规格表国家标准规定了螺纹规格为M3~M64,A和B级的六角头螺栓.A级用于D<=24和L<=10D或L<=150mm(按较小值)的螺栓;B级用于D>24或L>10D或L>150(按较小值)的螺栓外六角螺栓尺寸规格(如图)钢结构连接用螺栓性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级，其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，其余通称为普通螺栓。
螺栓性能等级标号有两部分数字组成，分别表示螺栓材料的公称抗拉强度值和屈强比值。
例如，性能等级4.6级的螺栓，其含义是：1、螺栓材质公称抗拉强度达400MPa级；2、螺栓材质的屈强比值为0.6；3、螺栓材质的公称屈服强度达400×0.6=240MPa级性能等级10.9级高强度螺栓，其材料经过热处理后，能达到：1、螺栓材质公称抗拉强度达1000MPa级；2、螺栓材质的屈强比值为0.9；3、螺栓材质的公称屈服强度达1000×0.9=900MPa级螺栓性能等级的含义是国际通用的标准，相同性能等级的螺栓，不管其材料和产地的区别，其性能是相同的，设计上只选用性能等级即可。
常用螺丝规格表强度等级所谓8.8级和10.9级是指螺栓的抗剪切应力等级为8.8GPa和10.9Gpa8.8 公称抗拉强度800N/MM2 公称屈服强度640N/MM2一般的螺栓是用"X.Y"表示强度的，X*100=此螺栓的抗拉强度，X*100*（Y/10）=此螺栓的屈服强度（因为按标识规定：屈服强度/抗拉强度=Y/10）===============如4.8级则此螺栓的抗拉强度为：400MPa屈服强度为：400*8/10=320MPa=================另：不锈钢螺栓通常标为A4-70，A2-70的样子，意义另有解释度量当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。
常用螺栓的标准及规格表欧阳家百（2021.03.07）国家标准规定了螺纹规格为M3~M64,A和B级的六角头螺栓.A级用于D<=24和L<=10D或L<=150mm(按较小值)的螺栓;B 级用于D>24或L>10D或L>150(按较小值)的螺栓外六角螺栓尺寸规格(如图)钢结构连接用螺栓性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级，其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，其余通称为普通螺栓。
螺栓性能等级标号有两部分数字组成，分别表示螺栓材料的公称抗拉强度值和屈强比值。
例如，性能等级4.6级的螺栓，其含义是：1、螺栓材质公称抗拉强度达400MPa级；2、螺栓材质的屈强比值为0.6；3、螺栓材质的公称屈服强度达400×0.6=240MPa级性能等级10.9级高强度螺栓，其材料经过热处理后，能达到：1、螺栓材质公称抗拉强度达1000MPa级；2、螺栓材质的屈强比值为0.9；3、螺栓材质的公称屈服强度达1000×0.9=900MPa级螺栓性能等级的含义是国际通用的标准，相同性能等级的螺栓，不管其材料和产地的区别，其性能是相同的，设计上只选用性能等级即可。
常用螺丝规格表强度等级所谓8.8级和10.9级是指螺栓的抗剪切应力等级为8.8GPa和10.9Gpa 8.8 公称抗拉强度800N/MM2 公称屈服强度640N/MM2 一般的螺栓是用"X.Y"表示强度的，X*100=此螺栓的抗拉强度，X*100*（Y/10）=此螺栓的屈服强度（因为按标识规定：屈服强度/抗拉强度=Y/10）=============== 如4.8级则此螺栓的抗拉强度为：400MPa 屈服强度为：400*8/10=320MPa ================= 另：不锈钢螺栓通常标为A4-70，A2-70的样子，意义另有解释度量当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。
常用螺栓的标准及规格表国家标准规定了螺纹规格为M3~M64,A和B级的六角头螺栓.A级用于D<=24和L<=10D或L<=150mm(按较小值)的螺栓;B级用于D>24或L>10D或L>150(按较小值)的螺栓外六角螺栓尺寸规格(如图)钢结构连接用螺栓性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级，其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，其余通称为普通螺栓。
螺栓性能等级标号有两部分数字组成，分别表示螺栓材料的公称抗拉强度值和屈强比值。
例如，性能等级4.6级的螺栓，其含义是：1、螺栓材质公称抗拉强度达400MPa级；2、螺栓材质的屈强比值为0.6；3、螺栓材质的公称屈服强度达400×0.6=240MPa级性能等级10.9级高强度螺栓，其材料经过热处理后，能达到：1、螺栓材质公称抗拉强度达1000MPa级；2、螺栓材质的屈强比值为0.9；3、螺栓材质的公称屈服强度达1000×0.9=900MPa级螺栓性能等级的含义是国际通用的标准，相同性能等级的螺栓，不管其材料和产地的区别，其性能是相同的，设计上只选用性能等级即可。
常用螺丝规格表强度等级所谓8.8级和10.9级是指螺栓的抗剪切应力等级为8.8GPa和10.9Gpa8.8 公称抗拉强度800N/MM2 公称屈服强度640N/MM2 一般的螺栓是用"X.Y"表示强度的，X*100=此螺栓的抗拉强度，X*100*（Y/10）=此螺栓的屈服强度（因为按标识规定：屈服强度/抗拉强度=Y/10）===============如4.8级则此螺栓的抗拉强度为：400MPa屈服强度为：400*8/10=320MPa=================另：不锈钢螺栓通常标为A4-70，A2-70的样子，意义另有解释度量当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。
u型螺栓规格
公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]
u型螺栓规格,u型螺栓规格表u型螺栓标准为JB/ZQ?4321-97
u型螺栓标准尺寸表(附图)
u型螺栓的标准标记示例
固定外径D0=25mm管子用的U形螺栓的标记;
U形螺栓25JB/ZQ4321-97
固定外径D0=25mm管子用的,表面镀锌的U形螺栓的标记;
U形螺栓25-ZnJB/ZQ4321-97
3技术要求
U形螺丝一般技术条件应符合GB2314—85《电力金具通用技术条件》的规定。
材质与紧固件：
a.U形螺丝按GB700—79《普通碳素结构钢技术条件》，采用抗拉强度不低于mm2的钢制造；
b.螺母按GB41—76《六角螺母(粗制)》；
c.闭口销按SD26—82《闭口销》。
U形螺丝的螺纹部分及杆件均不允许缩径。
U形螺丝的允许使用荷重不大于表3所列数值：
U型螺栓产品标准：国标：JB/ZQ4321—1997，德标：DIN3570，也可以根据客户来图来样进行生产。
产品规格：直径：M6---M64，1/4〃----2-1/ 2〃，长度不限。
产品等级：可以执行、
、
、、、。
或者SAEJ429、ASTMA307、ASTMA325、ASTMA490。
产品表面：发黑、镀黄锌、镀白锌、热镀锌、热渗锌、镀达克罗。
常用螺栓的标准及规格表令狐文艳国家标准规定了螺纹规格为M3~M64,A和B级的六角头螺栓.A级用于D<=24和L<=10D或L<=150mm(按较小值)的螺栓;B级用于D>24或L>10D或L>150(按较小值)的螺栓外六角螺栓尺寸规格(如图)钢结构连接用螺栓性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级，其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，其余通称为普通螺栓。
螺栓性能等级标号有两部分数字组成，分别表示螺栓材料的公称抗拉强度值和屈强比值。
例如，性能等级4.6级的螺栓，其含义是：1、螺栓材质公称抗拉强度达400MPa 级；2、螺栓材质的屈强比值为0.6；3、螺栓材质的公称屈服强度达400×0.6=240MPa级性能等级10.9级高强度螺栓，其材料经过热处理后，能达到：1、螺栓材质公称抗拉强度达1000MPa级；2、螺栓材质的屈强比值为0.9；3、螺栓材质的公称屈服强度达1000×0.9=900MPa级螺栓性能等级的含义是国际通用的标准，相同性能等级的螺栓，不管其材料和产地的区别，其性能是相同的，设计上只选用性能等级即可。
常用螺丝规格表强度等级所谓8.8级和10.9级是指螺栓的抗剪切应力等级为8.8GPa和10.9Gpa 8.8 公称抗拉强度800N/MM2 公称屈服强度640N/MM2 一般的螺栓是用"X.Y"表示强度的，X*100=此螺栓的抗拉强度，X*100*（Y/10）=此螺栓的屈服强度（因为按标识规定：屈服强度/抗拉强度=Y/10）=============== 如4.8级则此螺栓的抗拉强度为：400MPa 屈服强度为：400*8/10=320MPa================= 另：不锈钢螺栓通常标为A4-70，A2-70的样子，意义另有解释度量当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。
常用螺栓实用标准及规格表公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]常用螺栓的标准及规格表国家标准规定了螺纹规格为M3~M64,A和B级的六角头螺栓.A级用于D<=24和L<=10D或L<=150mm(按较小值)的螺栓;B级用于D>24或L>10D 或L>150(按较小值)的螺栓外六角螺栓尺寸规格(如图)钢结构连接用螺栓性能等级分、、、、、、、、等10余个等级，其中级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，其余通称为普通螺栓。
螺栓性能等级标号有两部分数字组成，分别表示螺栓材料的公称抗拉强度值和屈强比值。
例如，性能等级级的螺栓，其含义是：1、螺栓材质公称抗拉强度达400MPa级；2、螺栓材质的屈强比值为；3、螺栓材质的公称屈服强度达400×=240MPa级性能等级级高强度螺栓，其材料经过热处理后，能达到：1、螺栓材质公称抗拉强度达1000MPa级；2、螺栓材质的屈强比值为；3、螺栓材质的公称屈服强度达1000×=900MPa级螺栓性能等级的含义是国际通用的标准，相同性能等级的螺栓，不管其材料和产地的区别，其性能是相同的，设计上只选用性能等级即可。
常用螺丝规格表强度等级所谓级和级是指螺栓的抗剪切应力等级为和公称抗拉强度800N/MM2 公称屈服强度640N/MM2一般的螺栓是用""表示强度的，X*100=此螺栓的抗拉强度，X*100*（Y/10）=此螺栓的屈服强度（因为按标识规定：屈服强度/抗拉强度=Y/10）===============如级则此螺栓的抗拉强度为：400MPa屈服强度为：400*8/10=320MPa=================另：不锈钢螺栓通常标为A4-70，A2-70的样子，意义另有解释度量当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。
1、公制计量：（10进制）1m =100 cm=1000 mm2、英制计量：（8进制）1英寸=8英分 1英寸= mm 3/8¢¢× =3、1/4¢¢以下的产品用番号来表示其称呼径，如：4#， 5#， 6#， 7#， 8#， 10#， 12#螺纹一、螺纹是一种在固体外表面或内表面的截面上，有均匀螺旋线凸起的形状。
根据其结构特点和用途可分为三大类：（一）、普通螺纹：牙形为三角形，用于连接或紧固零件。
普通螺纹按螺距分为粗牙和细牙螺纹两种，细牙螺纹的连接强度较高。
（二）、传动螺纹：牙形有梯形、矩形、锯形及三角形等。
（三）、密封螺纹：用于密封连接，主要是管用螺纹、锥螺纹与锥管螺纹。
二、螺纹配合等级：螺纹配合是旋合螺纹之间松或紧的大小，配合的等级是作用在内外螺纹上偏差和公差的规定组合。
（一）、对统一英制螺纹，外螺纹有三种螺纹等级：1A、2A和3A级，内螺纹有三种等级：1B、2B和3B级，全部都是间隙配合。
等级数字越高，配合越紧。
在英制螺纹中，偏差仅规定1A和2A级，3A级的偏差为零，而且1A和2A级的等级偏差是相等的。
等级数目越大公差越小。
1、1A和1B级，非常松的公差等级，其适用于内外螺纹的允差配合。
2、2A和2B级，是英制系列机械紧固件规定最通用的螺纹公差等级。
3、3A和3B级，旋合形成最紧的配合，适用于公差紧的紧固件，用于安全性的关键设计。
4、对外螺纹来说，1A和2A级有一个配合公差，3A级没有。
1A级公差比2A级公差大50%，比3A级大75%，对内螺纹来说，2B级公差比2A公差大30%。
1B级比2B级大50%，比3B级大75%。
（二）、公制螺纹，外螺纹有三种螺纹等级：4h、6h和6g，内螺纹有三种螺纹等级：5H、6 H、7H。
（日标螺纹精度等级分为I、II、III三级，通常状况下为II级）在公制螺纹中，H和h的基本偏差为零。
G的基本偏差为正值，e、f和g的基本偏差为负值。
如图所示：1、 H是内螺纹常用的公差带位置，一般不用作表面镀层，或用极薄的磷化层。
G位置基本偏差用于特殊场合，如较厚的镀层，一般很少用。
2、g常用来镀6-9um的薄镀层，如产品图纸要求是6h的螺栓，其镀前螺纹采用6g的公差带。
3、螺纹配合最好组合成H/g、H/h或G/h，对于螺栓、螺母等精制紧固件螺纹，标准推荐采用6H/6g的配合（三）、螺纹标记四、自攻、自钻螺纹的主要几何参数：（一）、大径/牙外径（d1），为螺纹牙顶重合的假想圆柱直径。
螺纹大径基本代表螺纹尺寸的公称直径。
（二）、小径/牙底径（d2）：为螺纹牙底重合的假想圆柱直径。
（三）、牙距（p）：为相邻牙在中经线上对应两点的轴向距离。
在英制中以每一英寸（mm）内的牙数来表明牙距。
下表列举常用规格的牙距（公制）牙数（英制）1、公制自攻牙：规格 S T S TS TS TS TS TS TS TS TS TS TS TS TS T牙距2、英制自攻牙：规格 4# 5# 6# 7# 8# 10# 12# 14#牙数AB牙 24 20 20 19 18 16 14 14A牙 24 20 18 16 15 12 11 10材料一、目前市场上标准件主要有碳钢、不锈钢、铜三种材料。
（一）碳钢。
我们以碳钢料中碳的含量区分低碳钢，中碳钢和高碳钢以及合金钢。
1、低碳钢C%≤%国内通常称为A3钢。
国外基本称为1008，1015，1018，1022等。
主要用于级螺栓及4级螺母、小螺丝等无硬度要求的产品。
（注：钻尾钉主要用1022材料。
）2、中碳钢%<C%≤% 国内通常称为35号、45号钢，国外基本称为1035，CH38F，1039，40ACR等。
主要用于8级螺母、级螺栓及级内六角产品。
3、高碳钢C%>%。
目前市场上基本没使用4、合金钢：在普碳钢中加入合金元素，增加钢材的一些特殊性能：如35、40铬钼、SCM435，10B38。
芳生螺丝主要使用SCM435铬钼合金钢，主要成分有C、Si、Mn、P、S、Cr、Mo。
（二）不锈钢。
性能等级：45，50，60，70，80主要分奥氏体（18%Cr、8%Ni）耐热性好，耐腐蚀性好，可焊性好。
A1，A2，A4马氏体、13%Cr耐腐蚀性较差，强度高，耐磨性好。
C1，C2，C4铁素体不锈钢。
18%Cr镦锻性较好，耐腐蚀性强于马氏体。
目前市场上进口材料主要是日本产品。
按级别主要分SUS302、SUS304、SUS316。
（三）铜。
常用材料为黄铜…锌铜合金。
市场上主要用H62、H65、H68铜做标准件。
碳钢产品所使用的盘元：序号种类可选用的材质1 级六角螺栓 1008K 1010 1015K2 级六角螺栓 1032 1035 1040 CH38F 10393 级六角螺栓 1035ACR(M10以下)1040ACR（M12以上）CH38F 1045ACR 1039 10B21 10B33 10B384 级内六角螺栓 CH38F 1039 10B21（M10-M12）10B33（M14）10B38（M12-M24）10B215 级六角螺栓 1045ACR 10B386 │8│级螺帽 1008K 10107 8级螺帽 1015(M<16) CH38F (M≥16)8 10级螺帽 CH38F 1039 10B21 10B339 12级螺帽 1039 10B21 10B33 10B3810 马车螺丝 1008 1010 101511 六角缘凸螺栓 CH38F 1039 10B21 10B33 10B3812 六角木螺丝 1008K 101013 自攻钉、墙板钉钻尾钉、夹板钉 1018 1022 CH22A14 机螺钉家俱螺丝 1008 1010三、材料中各类元素对钢的性质的影响：1、碳（C）：提高钢件强度，尤其是其热处理性能，但随着含碳量的增加，塑性和韧性下降，并会影响到钢件的冷镦性能及焊接性能。
2、锰（Mn）：提高钢件强度，并在一定程度上提高可淬性。
即在淬火时增加了淬硬渗入的强度，锰还能改进表面质量，但是太多的锰对延展性和可焊性不利。
并会影响电镀时镀层的控制。
3、镍（Ni）：提高钢件强度，改善低温下的韧性，提高耐大气腐蚀能力，并可保证稳定的热处理效果，减小氢脆的作用。
4、铬（Cr）：能提高可淬性，改善耐磨性，提高耐腐蚀能力，并有利于高温下保持强度。
5、钼（Mo）：能帮助控制可淬性，降低钢对回火脆性的敏感性，对提高高温下的抗拉强度有很大影响。
6、硼（B）：能提高可淬性，并且有助于使低碳钢对热处理产生预期的反应。
7、矾（V）：细化奥氏体晶粒，改善韧性。
8、硅（Si）：保证钢件的强度，适当的含量可以改善钢件塑性和韧性。
四、关于不锈钢材质之特性简介（304、316）（一）该三种材质均为300系列的奥氏体不锈钢，其化学成分如下：名称 C Si Mn P S Ni Cr Mo Cu304M ≤≤≤≤≤ 0 0316 ≤≤≤≤≤ 0304HC ≤≤≤≤≤ 0（二）主要化学成分与不锈钢性能之关系。
1、碳C 可增加硬度和强度，含量过高会降低其延展性和耐蚀性2、铬Cr 可增加耐蚀性、抗氧化性，使品粒细化，增加强度，硬度和耐磨性3、镍Ni 可增加高温强度、耐蚀性，降低冷加工硬化之速率4、钼Mo增加强度，对氧化物和海水的耐蚀性优良5、铜Cu利于冷加工成型，降低磁性（三）材质之其它性能1、以上材质正常状态无磁性。
304M冷加工后略有磁性（左右）；304HC 磁性为（左右）；316材质冷加工后磁性小于。
2、各材质均有良好的延展性，易冷加工成型，抗拉强度、屈服强度、均可达到要求。
（Ts抗拉强度min700N/mm, Ys屈服强度min 450N/mm）（四）结论1、304M、304HC、316三种材质是目前300系列奥氏体不锈钢使用最广的材质之一。
各材质明显差异为：冷加工后材质磁性为316<304HC<304M。
316材质抗化学品腐蚀，抗孔蚀性及抗海水耐蚀性能相对于304M及304HC要优良。
2、总之，不锈钢标准件特性为耐腐蚀、美观、卫生，但其强度、硬度正常情况下相当于碳钢（级）故对不锈钢产品应不可撞击、敲打、注意维护其表面光洁度、精度，且不能和使用碳钢产品一样随便施加力量，亦不可施力过大，同时因不锈钢延展性好，在使用时产生钢屑易粘于螺帽牙级处，增加摩檫力，易导致锁死，而使用碳钢即使产生铁屑也会掉落，相对于不锈钢不易锁死。
产品大类（一）、六角螺栓（HEXAGON HEAD BOLTS）1、英制螺栓参照标准为ANSI/ASME ，日标参照JIS B1180（韦氏牙）。
