带电粒子在有界磁场中运动的临界问题“临界问题”大量存在于高中物理的许多章节中，如“圆周运动中小球能过最高点的速度条件”“动量中的避免碰撞问题”等等，这类题目中往往含有“最大”、“最高”、“至少”、“恰好”等词语，其最终的求解一般涉及极值，但关键是找准临界状态。
带电粒子在有界磁场中运动的临界问题，在解答上除了有求解临界问题的共性外，又有它自身的一些特点。
一、解题方法画图T动态分析T找临界轨迹。
（这类题目关键是作图，图画准了，问题就解决了一大半，余下的就只有计算了——这一般都不难。
）二、常见题型（B为磁场的磁感应强度，V。
为粒子进入磁场的初速度）分述如下：第一类问题：例1如图1所示，匀强磁场的磁感应强度为B,宽度为d,边界为CD和EF。
一电子从CD边界外侧以速率V。
垂直匀强磁场射入，入射方向与CD边界夹角为9。
已知电子的质量为m电荷量为e,为使电子能从磁场的另一侧EF射出，求电子的速率v o至少多大？分析：如图2，通过作图可以看到：随着V。
的增大，圆半径增大，临界状态就是圆与边界EF 相切，然后就不难解答了。
第二类问题：例2如图3所示，水平线MN下方存在垂直纸面向里的磁感应强度为B的匀强磁场，在MN线上某点0正下方与之相距L的质子源S,可在纸面内360°范围内发射质量为m电量为e、速度为v o=BeL/ m的质子，不计质子重力，打在MN上的质子在O点右侧最远距离OP，打在O点左侧最远距离OO ___ 。
分析：首先求出半径得r=L,然后作出临界轨迹如图4所示（所有从S发射出去的质子做圆周运动的轨道圆心是在以S为圆心、以r=L为半径的圆上，这类问题可以先作出这一圆——就是圆心的集合，然后以圆上各点为圆心，作出一系列动态圆），【练习】如图5所示，在屏MN的上方有磁感应强度为B的匀强磁场，磁场方向垂直纸面向里。
P为屏上的一小孔，PC与MN垂直。
一群质量为m带电荷量为一q的粒子(不计重力)，以相同的速率v,从P处沿垂直于磁场的方向射入磁场区域。
带电粒子在有界磁场中的加速运动带电粒子在有界磁场中的运动是一个重要的物理现象，在理论物理和应用领域都有广泛的研究。
磁场对带电粒子施加力的作用下，使其在磁场方向上受到加速运动，并呈现出一系列特征和规律。
本文将对带电粒子在有界磁场中的加速运动进行探讨。
一、洛伦兹力和带电粒子加速运动洛伦兹力是描述带电粒子在磁场中运动的基本力学定律。
当一个带电粒子以速度v进入磁场时，它会受到磁场力的作用，该力的方向垂直于磁场方向和粒子的速度方向，符合右手定则。
这个力被称为洛伦兹力，用F表示。
洛伦兹力的数学表达式为F = qvBsinθ，其中q是带电粒子的电荷量，v是带电粒子的速度，B是磁场的磁感应强度，θ是速度方向和磁场方向之间的夹角。
根据洛伦兹力公式，可以看出带电粒子在磁场中的加速运动与速度的大小、粒子的电荷量和磁感应强度等因素有关。
速度的大小越大，洛伦兹力的大小也越大；电荷量越大，洛伦兹力也越大；磁感应强度越大，洛伦兹力也越大。
二、带电粒子的轨迹带电粒子在有界磁场中的加速运动会使其沿特定轨迹运动。
根据洛伦兹力的方向以及带电粒子的起始速度和初始位置，可以推导出带电粒子的轨迹。
对于带电粒子在有界磁场中的运动，有两种典型的轨迹，即圆形轨迹和螺旋线轨迹。
1. 圆形轨迹当带电粒子的速度与洛伦兹力垂直时，其轨迹为圆形。
这是因为洛伦兹力的作用方向垂直于速度方向，使得粒子受到一个向心力，使其维持圆形的轨迹。
2. 螺旋线轨迹当带电粒子的速度与洛伦兹力有一个非零的夹角时，其轨迹为螺旋线。
带电粒子在磁场力的作用下不仅会维持圆形运动，还会沿着磁场方向进行螺旋运动。
这是因为洛伦兹力的方向会随着带电粒子的运动而不断改变，使得粒子沿着螺旋线运动。
三、带电粒子加速运动的应用带电粒子在有界磁场中的加速运动不仅有理论上的重要性，还在实际应用中发挥着重要作用。
1. 粒子加速器带电粒子在磁场中的加速运动是粒子加速器工作的基本原理。
通过施加电场和磁场，可以对带电粒子进行加速和聚焦，使其能够达到较高的能量和较高的速度。

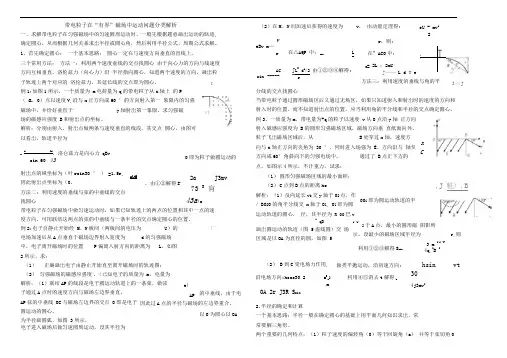

带电粒子在“有界”磁场中运动问题分类解析一、求解带电粒子在匀强磁场中的匀速圆周运动时，一般先根据题意画岀运动的轨迹, 确定圆心，从而根据几何关系求岀半径或圆心角，然后利用半径公式、周期公式求解。
1、首先确定圆心： 一个基本思路： 圆心一定在与速度方向垂直的直线上。
三个常用方法： 方法一：利用两个速度垂线的交点找圆心 由于向心力的方向与线速度方向互相垂直，洛伦兹力（向心力）沿 半径指向圆心，知道两个速度的方向，画岀粒子轨迹上两个对应的 洛伦兹力，其延长线的交点即为圆心。
例1:如图1所示，一个质量为 m 电荷量为q 的带电粒子从x 轴上 的P （ a ，0）点以速度V,沿与x 正方向成60 °的方向射入第一 象限内的匀强磁场中，并恰好垂直于y 轴射岀第一象限。
求匀强磁 场的磁感应强度 B 和射岀点的坐标。
解析：分别由射入、射岀点做两条与速度垂直的线段，其交点 圆心，由图可以看岀，轨道半径为ra2a，洛仑兹力是向心力 qBvsin 60 43射岀点的纵坐标为（叶rsin30 ° ） =1.5r,因此射岀点坐标为（0，方法二：利用速度的垂线与弦的中垂线的交点找圆心带电粒子在匀强磁场中做匀速运动时，如果已知轨迹上的两点的位置和其中一点的速 度方向，可用联结这两点的弦的中垂线与一条半径的交点确定圆心的位置。
例2:电子自静止开始经 M 、N 板间（两板间的电压为 U ）的 厂电场加速后从A 点垂直于磁场边界射入宽度为 d 的匀强磁场中，电子离开磁场时的位置 P 偏离入射方向的距离为L ，如图2所示，求：（1） 正确画岀电子由静止开始直至离开磁场时的轨迹图； （2） 匀强磁场的磁感应强度 .（已知电子的质量为 m ，电量为 解析：（1）联结AP 的线段是电子圆运动轨道上的一条弦，做弦 子通过A 点时的速度方向与磁场左边界垂直，AP 弦的中垂线 OC 与磁场左边界的交点 O 即是电子圆运动的圆心，为半径画圆弧，如图 3所示，电子进入磁场后做匀速圆周运动，设其半径为veBv m —rB= 2L ；2mUJ —— L d Y e方法三：利用速度的垂线与角的平分线的交点找圆心当带电粒子通过圆形磁场区后又通过无场区，如果只知道射入和射岀时的速度的方向和射入时的位置，而不知道射岀点的位置，应当利用角的平分线和半径的交点确定圆心。
