汽车零部件识图与绘图教学课件

  • 格式：ppt
  • 大小：463.50 KB
  • 文档页数：14

下载文档原格式

  / 14

合集下载

汽车零部件识图基础PPT课件

汽车零部件识图基础PPT课件

下一步学习计划
01
学习汽车发动机原理与维修
在掌握汽车零部件识图的基础上，学员可以进一步学习汽车发动机的原
理与维修，深入了解发动机各部件的工作原理和维修方法。
02
学习汽车底盘与悬挂系统
底盘与悬挂系统是汽车的重要组成部分，学习相关知识和技能有助于提
高对汽车整体结构的理解和维修水平。
03
学习汽车电气与电子控制系统
03 汽车零部件图纸识别
零件图纸识别
零件图纸识别
零件图纸是用来表示单个零件的详细尺寸和形状的图纸。在零件图纸上，可以看到零件的各个尺寸、形状、材料 和工艺要求等信息。
零件图纸的识别方法
在识别零件图纸时，需要先了解图纸的基本组成，包括标题栏、视图、尺寸标注和注释等。然后，根据图纸上的 视图和尺寸标注，想象出零件的实际形状和结构。最后，根据图纸上的其他标注和信息，了解零件的材料、热处 理和加工工艺等信息。
提高实际应用能力
通过案例分析和实践操作，学员将提高在实际工作中运用 汽车零部件识图的能力，能够快速准确地识别和理解汽车 零部件图纸。
02 汽车零部件基础知识
汽车基本结构
发动机
汽车的心脏，将燃料燃 烧产生的热能转化为机 械能，驱动汽车行驶。
底盘
车身
电气设备
包括传动系统、悬挂系统、 转向系统和制动系统，负责 传递和操控汽车的动力。
通过本课程的学习，学员可以掌握汽车零部件识图的基本知识和技能，包括零件图的识读 、装配图的识读以及图纸中常用的符号和标注等。
了解汽车零部件的构造和原理
在学习过程中，学员可以了解汽车零部件的构造和原理，熟悉汽车发动机、底盘、电气系 统等各部分的基本组成和工作原理。
提高实际应用能力

《汽车机械识图与CAD》教学课件第6章零件图的识读与绘制

《汽车机械识图与CAD》教学课件第6章零件图的识读与绘制
第6章 零件图的识读与绘制
第6章 零件图的识读与绘制
本章内容 本章内容
• 1）掌握常见四大类零件（轴套类零件、轮盘类零件、叉架类零件、箱体类零 件）的结构特点、表达方式及其零件图的绘制方法和步骤；
• 2）掌握零件图上的尺寸标注方法； • 3）掌握零件图上技术要求的标注与识读方法； • 4）掌握零件图的测绘方法和步骤，并且能够正确绘制零件草图； • 5）掌握零件图的阅读方法与步骤。
齿轮轴零件图如图6-2所示，一张完整的零件图应该包括以下四方面内容。 （1）一组图形。 综合运用机件的各种表达方法（如视图、断面图、剖视图、简化画法、局部放大、规定 画法等），用一组图形完整、清晰、正确地表达出零件的结构形状。如图6-2所示的齿轮轴 ，用一个移出断面图、一个基本视图和局部剖视图表达了该零件的结构。 （2）完整的尺寸。 正确、完整、清晰、合理地标出零件的全部尺寸，能够表明形状的大小以及相对位置 关系。
第6章 零件图的识读与绘制
6.1 零件图概述 6.1.3 零件图的内容
齿轮轴零件图如图6-2所示，一张完整的零件图应该包括以下四方面内容。 （3）技术要求。 按国家标准的要求，用规定的数字、符号、文字或字母表示零件在加工、检验过程中应 达到的质量要求，如几何公差、尺寸公差、表面粗糙度、热处理、材料、表面处理等要求。 另外，对于不便于用符号标注在图中的技术要求，可用文字注写在标题栏的上方或者左方 。在标题栏附近，需要注写出已经做过表面粗糙度要求以外的零件表面的表面粗糙度要求。 （4）标题栏。
第6章 零件图的识读与绘制
本本章章重内点容
• 阅读与绘制零件图。
本章难点
• 正确、完整、合理地绘制出常用零件的零件图。
第6章 零件图的识读 与绘制
6.1 零件图概述 6.2 零件图的尺寸标注 6.3 零件图的技术要求 6.4 零件图的识读方法与步骤 6.5 徒手绘制零件图 6.5 测量尺寸的工具与测量方法

汽车部件识图项目1.1绘制基本体视图 72页PPT文档

汽车部件识图项目1.1绘制基本体视图 72页PPT文档
a.箭头终端：适用于各种类型的图样，箭头的形状大小见（a） 所示。
b.斜线终端：必须在尺寸线与尺寸界线相互垂直时才能使用。 斜线终端用细实线绘制，方向以尺寸线为准，逆时针旋转45°画 出。
～6～ d 6d 尺寸 尺线 寸线尺寸 尺界 寸线 界线
d 为d粗为实粗线实粗线度粗度 45° 45° h 为h字为高字高 (a)(箭 a)头 箭终 头端 终画 端法 画法 (b)(斜 b)线 斜终 线端 终画 端法 画法
②图样中（包括技术要求和其它说明文件中）的尺寸，以毫米为 单位时，不需标注计量单位的代号或名称。如果采用其它单位，则必须 注明相应的计量单位的代号或名称。
汽车零部件识图
③图样中所标注的尺寸，为该图样所示机件的最后完工尺寸， 否则应另加说明。
④机件的每一尺寸，一般只标注一次，并应标注在反映该结 构最清晰的图形上。
GB10609.1-89的规定绘制，如下图所示。
8×7(=56) 7
10 10 16
180
16
12
16
(材料标记)
标记 处数 分区 更改文件号 签名 年 月 日 4×6.5 12 12
设计
(签名) (年 月 日) 标准化 (签名) (年 月 日)
重比 阶段标记 量 例
审核 工艺
批准
6.5
共 张第 张
60° 15 20
15 60°
20
1∶2
1∶1
60°
15
20
2∶1
汽车零部件识图
3.字体（GB/T14691-93）
（1）字体的一般要求
图样中除了用视图表示机件的结构形状外，还要用文字和 数字说明机件的技术要求和大小。
国家标准对图样中的汉字、拉丁字母、希腊字母、阿拉伯数字、 罗马数字的形式作了规定。

零件图的识读与绘制 PPT课件

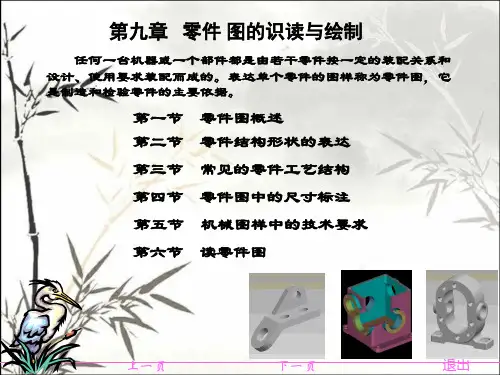

零件图的识读与绘制 PPT课件
孔的公差 30.021—30=0.021 或+0.021—0=0.021 轴的公差 29.993--29.980=0.013 或-0.007—(-0.020)=0.013 公差带 公差带图 零线 标准公差与基本偏差
上一页
下一页
退出
公差带代号：由基本偏差代号（字母）和标准公差等级代号（数字）组成。
孔的公差带代号
C
A
上一页
下一页
退出
三、表面粗糙度 1、基本概念：零件加工表面具有的较小间距的峰谷所组成的微观几何形状 特性，称为表面粗糙度。
轮廓算术平均偏差Ra是评定表面粗糙度的高度最常用参数。 退出
上一页
下一页
三、表面粗糙度 2、表面粗糙度的符号和代号的识读
表面粗糙度的符号、代号及其意义
基本符号
表面用去 除材料的 方法获得
上一页
下一页
退出
4、极限与配合的标注与查表
Φ50H7 Φ50p6 Φ40F8 Φ40h7
上一页
下一页
退出
二、形状与位置公差
1.基本概念: 给定的限制零件要素的形状和位置的变动量称为形状和位 置公差,简称形位公差.
上一页
下一页
退出
2.形位公差的代号
上一页
下一页
退出
3.形位公差的标注与识读:
×φ
3．分析尺寸和技术要求 分析零件的长、宽、高三个方向上尺寸基准，从基准出发查找各部 分的定形、定位尺寸，并分析尺寸的加工精度要求。 4．综合归纳
零件图表达了零件的结构形式、尺寸及其精度要求等内容，它们之 间是相互关联的，读图时应将视图、尺寸和技术要求综合考虑，才能对 这个零件形成完整的认识。
上一页
下一页
起模斜度

汽车机械制图教学PPT课件全

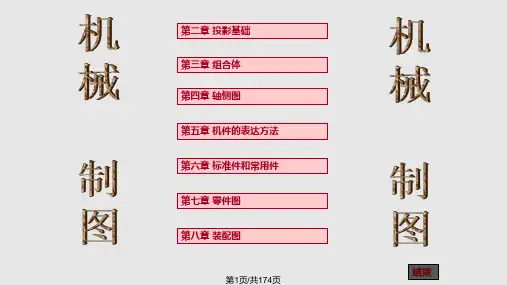

汽车机械制图教学PPT课件全

第38页/共174页
上页 下页 返回
一、点的投影规律
① aa⊥OX轴 aa⊥OZ轴
a ●
X ax a●
Z
az
●a
O
Y
ay
ay Y
② aax= aaz=y=A到V面的距离
aax= aay=z=A到H面的距离 aay= aaz=x=A到W面的距离
第39页/共174页
上页 下页 返回
二、各种位置直线的投影特性
第28页/共174页
上页 下页 返回
例2：判断点K是否在线段AB上。
a
a
k ●
● k
b
b 因k不在a b上，
a
故点K不在AB上。
k●
b
另一判断法? 应用定比定理
第29页/共174页
上页 下页 返回
三、两直线的相对位置
空间两直线的相对位置分为：
平行、相交、交叉。 ⒈ 两直线平行
投影特性：
b a
A
V d
中心投影法
画斜轴测图
投影方法
斜角投影法
平行投影法
直角投影法（正投影法）
画工程图样 及正轴测图
第11页/共174页
下页 返回
投射中心 物体
投影面
中心投影法
投射线 投影
物体位置改变， 投影大小也改变
投影特性
投射中心、物体、投影面三者之间
的相对距离对投影的大小有影响。
度量性较差
第12页/共174页
上页 下页 返回
⒉ 点分线段成定比，点的投影必分线段的投影 成定比——定比定理。
四、两直线的相对位置
⒈ 平行 同名投影互相平行。
⒉ 相交
同名投影相交，交点是两直线的共有点，

汽车零部件识图项目1.2绘制组合体视图

汽车零部件识图项目1.2绘制组合体视图

汽车零部件识图
组合体尺寸的布置
③ 尺寸线不能与尺寸线或图形中的其它图线相交。 ④同一结构的尺寸应尽量集中标注，以便于读图。 ⑤同轴回转体（台阶孔、台阶轴等）的直径尺寸，最好标 注在非圆视图上。
标注示例
汽车零部件识图
汽车零部件识图
1.2.4截交线
1.平面立体的截切
截切体： 当立体与平面相交时,被平面截断而形成的立体即为截切体。
得的视图称为基本视图。如图所示，机件从上、下、左、右、前、后 向基本投影面投射，得到六个基本视图。在同一张图纸内，六个基本 视图按图所示配置时，一律不标注视图名称，它们仍保持长对正、高 平齐、宽相等的投影关系。
汽车零部件识图
汽车零部件识图
汽车零部件识图
在绘制机件图样时，应根据机件的复杂程度，选用其中的几个基本视图。机件 的哪个方向外形复杂，即选用哪个基本视图。
汽车零部件识图
汽车零部件识图
当局部视图按
投影关系配置时，
例：
中间又没有其它
A向 图形隔开，可省
A
略标注。
B
局部视图的断裂
边界应以波浪线表
示。
B向
当所表示的局部
视图结构是完整的，
且外轮廓线又成封
闭时波浪线可省略
不画。
汽车零部件识图
4．斜视图 使机件倾斜部分向不平行于任何基本投影面的平面投影所得的视图称
图中采用了四个基本视图表达机件的内外形状。
汽车零部件识图
2．向视图 向视图是可以自由配置的视图。绘制向视图时，在向视图上方用大写
的拉丁字母标出视图的名称“×”，并在相应的视图附近用箭头指明 投影方向，注上相同的字母，如图所示。
汽车零部件识图
3.局部视图

汽车零部件识图--识读标准件和常用件零件图课件

汽车零部件识图--识读标准件和常用件零件图课件
L= 6 +0.15d+0.8d+0.3d
32
汽车零部件识图 3. 螺钉连接
螺钉的种类很多,按其用途可分为:连接螺钉和紧定螺钉。 1 、连接螺钉
适用场合： 螺钉连接用于不经常拆卸，并且受力不大的零件。 常见的连接螺钉有:
开槽圆柱头螺钉
开槽沉头螺钉
33
圆柱头内六角螺钉
汽车零部件识图
螺钉连接装配特点
38
3、键连接的画法
汽车零部件识图
39
汽车零部件识图
2.6.3.2 销及其连接画法
销的功用、种类及标记 (1)、销的用途 销主要用于零件之间的定位，也可用于零件之间的联接，
但只能传递不大的扭矩。 圆柱销
(2)、销的分类 圆锥销
开口销
(3)、销的标记 普通圆柱销(GB119-86)，按直径的公差不同分为A、B、 C、D型。 普通圆锥销(GB117-86)，多用于经常拆卸的场合。
• 当需要表示螺纹收尾时，螺尾部分的牙底 线与轴线成30°。
12
1、外螺纹画法
大径线画粗实线
汽车零部件识图
倒角圆不画
小径线画细实线且画到倒角内 小径≈0.85d
线
13
螺纹终止线画粗实
2、内螺纹画法
大径线画细实线
汽车零部件识图
倒角圆不画
小径线画粗实线 螺纹终止线
大径圆约画3/4圈
14
3、螺纹旋合的画法
公称直径 × 螺距(导程/线数)
旋向
－ 公差带代号 － 旋合长度代号
中径和顶径 公差带代号
长： L 中等： N 短： S
右旋 左旋
Ø 粗牙螺纹允许不标注螺距； Ø 单线螺纹允许不标注导程与线数； Ø 右旋螺纹省略“右”字，左旋时则标注LH; Ø旋合长度为中等时， “N”可省略。

《汽车零部件识图》课件 第1章 制图的基本知识与技能

《汽车零部件识图》课件 第1章 制图的基本知识与技能

14
（a） X 型图纸竖放
图 1-7 对中符号和方向符号
（b）Y 型图纸横放
15
对中符号及方向符号的画法如图1-8所示。
图 1-8 对中符号和方向符号的画法
16
二、 比例
比例是指图样中图形与其实物相应要素的线性尺寸之比。为了在图样 上直接反映实物的大小，绘图时应尽量采用1:1的原值比例。由于各种实 物的大小与结构存在差异，绘图时可根据实际需要选取放大比例或缩小比 例，工程上应优先选取表1-2中的第一系列比例，必要时也可采用第二系 列比例。
28
1．尺寸标注的基本原则
（1）机件的真实大小应以图样上所标注的尺寸数值为依据，与图形 的大小和绘图的准确度无关。
（2）图样中的尺寸单位为毫米时，不需要标注单位代号或名称，若 采用其他单位，则必须注明 相应的单位代号，如m，cm等。
（3）图样中标注的尺寸就是该零件的最后完工尺寸，否则应另加说 明。
1．汉字
汉字应写成长仿宋体，并应采用国家正式公布推行的《汉字简化方案》 中规定的简化字。，其高度h通常不应小 于3.5 mm，字宽= h/ 2
20
2．数字和字母
字母和数字分A型和B型。A型字体的笔画宽度（d）为字高（h）的十 四分之一，B型字体的笔画宽度（d）为字高（h）的十分之一。在同一图 样上只允许选用一种型式的字体。字母和数字可以写成直体或斜体，斜体 字字头向右倾斜，与水平基线成75°。
书写字体必须做到：字体工整、笔画清楚、间隔均匀、排列整齐。为 了达到这些要求，手写字时要注意以下几点。
用H或HB铅笔写字，并将铅笔削成圆锥形，笔尖不要太尖或太秃。 按所写的字号用2H或3H的铅笔打好底格，底格宜浅不宜深，以能看清为准。 字体的笔画宜直不宜曲，起笔和收笔不要追求刀刻效果，要大方简洁。

学习单元一 汽车零件图样的识读与测绘 《汽车机械制图》课件

学习单元一 汽车零件图样的识读与测绘 《汽车机械制图》课件
本节主要介绍《技术制图》和《机械制图》一般规定中的主要 内容。
“GB”是强制性国家标准代号，“GB／T”是推荐性国家标准 代号。“14689”、 “4457．4”为标的批准顺序号， “1993”…“2002”表示该标准发布的年号(规定一律书写四位 )。
1.4.1 图纸幅面和格式 1)图纸幅面 为了便于图样的保管和使用，绘制技术图样时应优先采
图板要求板面平整，工作边平直以保证作图的准确性。
图板和丁字尺
2）．丁字尺
丁字尺一般用有机玻璃制成，由尺头与尺身两 个部分组成，画图时应使尺头靠紧图板左侧的工 作边。丁字尺主要用于画水平线以及与三角板配 合画垂直线或各种15。倍数角的斜线。
东风EQl092型汽车单级主减速器
用丁字尺画水平线
尺和三角板画垂直线 用丁字尺和三角板画各种斜线
留装订边的图框格式(图1-16)和不保留装订边的图框格式( 图1—17)。
图1-16 留装订边的图框格式
图1-17 不保留装订边的图框格式
3)标题栏
a） 零件图标题栏的尺寸
图1-18 标题栏的格式
b） 装配图标题栏的尺寸
在每张图纸的右下角应画出标题栏，其格式和尺寸在《技术制图》“标 题栏”中已有规定，用于学生作业的标题栏可由学校自定。图1-18 a）图118 b）所示的格式可供参考。
1.1 图样 机械制造工业生产中，根据图样加工零件，再将零件图
样组装成部件或机器。用于加工零件的图样是零件图。
1.2 常用绘图工具及其使用 正确地选择和使用绘图工具，是提高绘图质量和效率的
前提。本节简要介绍常用绘图工具、用品及使用方法。
1.2.1 常用的绘图工具 1）．图板 图板用胶合板制成，图板大小有不同规格，适用于不同型号图纸的使用。

《汽车零部件识图》课件 第6章 零件图

《汽车零部件识图》课件 第6章 零件图

4
实际生产中，需要先根据零件图中所标注的材料、数量和尺寸进行备 料，然后再按照零件图中的图形、尺寸及技术要求进行加工制造，最后还 需要根据零件图上的各项技术要求检验所加工的零件是否达到规定的质量 标准。由此可见，零件图是零件加工制造及质量检测中不可或缺的重要技 术文件。
5
一张完整的零件图一般应包括一组图形、完整的尺寸标注、技术要求 和标题栏四方面内容。
49
如图6-23所示，在该剖视图中，还应将零件外部和内部结构尺寸分别 标注在视图两侧。
50
5）加工面和非加工面的尺寸标注 零件上同一加工面与其他非加工面之间一般只能有一个联系尺寸，以 免在切削加工面时其他尺寸同时改变，无法达到所注的尺寸要求，如图624所示。
51
三、 常见结构要素的尺寸注法
1．零件上常见结构的尺寸注法 1）圆角过渡处的尺寸标注。
项目六 汽车零件图
项目六 汽车零件图
【技能目标】 理解零件图的作用和内容，熟悉零件图的视图选择原则。 熟悉典型零件的结构特点及视图表达方案。 能够根据零件的结构特点、加工和检验要求确定正确的尺寸
基准，并合理地标注尺寸。 掌握表面粗糙度、极限与配合、几何公差等的标注方法，能
熟练地查阅相关标准。 了解铸件和机加工件上常见的工艺结构及其标注形式。 掌握绘制零件的方法及步骤，能够绘制中等复杂程度零件的
（3）技术要求。用规定的符号、代号、标记和文字说明等简明地给 出零件在制造和检验时所应达到的各项技术指标与要求，如尺寸公差、几 何公差、表面结构和热处理等。
（4）标题栏。标题栏应配置在图框的右下角，填写的内容主要有零 件的名称、材料、数量、比例、图样代号，以及设计者、审核者的姓名和 日期等。
6
任务实施
向尺寸A，D，E为链状式标注。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

– 本课程最终要服务于工程实际。因此，在学习中
必须注意学习和积累相关工程实际知识，如机械
设计知识、机械零件结构知识和机械制造工艺知
识等。这些知识的积#
六、学习要求
1、图物对照，反复练习，杜绝抄袭作业 （突出练字）
2、遵守国标，严格要求，不能随心所欲 （突出严字）
#
二、为什么学习本课程
图样和文字、声音等一样，是承载信息进行交流 的重要媒体。以图形为主的工程设计图样是工程 设计、制造和施工过程中用来表达设计思想的主 要工具，被称为“工程界的语言”。
作为汽车专业学生，汽车零部件识图与绘图与其 它很多课程有着密切的联系，尤其是以后要开的 课程设计课、工艺课、专业课程、毕业设计等。 可以这么说，如果汽车零部件识图与绘图课程没 有学好，那么以后的许多课程都不可能学好。
（2）理论联系实际，掌握正确的方法和技能。
– 本课程实践性极强。在掌握基本概念和理论的基
础上，必须通过做习题、绘图和读图实践，才能
学会和掌握运用理论去分析和解决实际问题的正
确方法和步骤，以及实际绘图的正确方法、步骤
和操作技能，养成正确使用尺规绘图工具或计算
机，按照正确方法、步骤绘图的习惯。
#
五、学习方法
•
14、抱最大的希望，作最大的努力。2021年2月18日 星期四 上午12时15分 41秒00:15:4121.2.18
•
15、一个人炫耀什么，说明他内心缺 少什么 。。2021年2月 上午12时15分 21.2.1800:15F ebruar y 18, 2021
•
16、业余生活要有意义，不要越轨。2021年2月18日 星期四 12时15分41秒 00:15:4118 February 2021
（3）加强标准化意识和对国家标准的学习。
– 为了确保图样传递信息的正确与规范，对图形形 成的方法和图样的具体绘制、标注方法都有严格、 统一的规定，这一规定以“国家标准”的形式给 出。每个学习者都必须从开始学习本课程时就加 强标准化意识，认真学习并坚决遵守国家标准的 各项规定。
（4）和工程实际相结合。
什么是机械图样？
#
一、本门课程的研究对象
图样是根据投影原理、标准或有关规定，表 示工程对象，并有必要的技术说明的“图”。
不同的生产部门对图样有不同的要求，建筑 工程中使用的图样称为建筑图样，机械制造 业中所使用的图样称为机械图样。机械制图 就是研究机械图样的一门课程。
#
机械图
#
建筑图
#
钢筋混凝土结构图
•
17、一个人即使已登上顶峰，也仍要 自强不 息。上 午12时15分41秒上午12时15分00:15:4121.2.18
谢谢大家
#
的绘图技能和技巧。 能根据国家标准的规定，运用所学的基本理论、基本知
识和基本技能，绘制和识读中等复杂程度的零件图和装 配图。 培养和发展学生的空间想象能力。 培养耐心细致的工作作风和严肃认真的工作态度。
#
五、学习方法
（1）空间想象和空间思维与投影分析和绘图过 程 紧密结合。
– 本课程的核心内容是用投影法在二维平面上表达 空间几何元素以及在二维平面上图解几何问题。 因此，在学习过程中必须随时进行空间想象和空 间思维，并与投影分析和绘图过程紧密结合。
3、理论联系实际，勤思多想，忌不懂装懂 （突出勤字）
4、正确使用绘图仪器，杜绝一物多用。 （突出精字）
#
•
9、 人的价值，在招收诱惑的一瞬间被决定 。21.2.1821.2.18Thurs day, February 18, 2021
•
10、低头要有勇气，抬头要有低气。00:15:4100:15:4100:152/18/2021 12:15:41 AM
•
11、人总是珍惜为得到。21.2.1800:15: 4100:1 5Feb-2 118-Fe b-21
•
12、人乱于心，不宽余请。00:15:4100:15:4100:15Thursday, February 18, 2021
•
13、生气是拿别人做错的事来惩罚自 己。21.2.1821.2.1800:15:4100:15:41Februar y 18, 2021
#
三、本课程的主要内容
1、机械制图的基本知识与技能。 2、正投影法基本原则。 3、机械图样的表达方法。 4、标准件和常用件的图示方法、代号、标记。 5、汽车零件图和装配图的绘制与识读。 6、汽车零部件的测绘。 7、绘图软件的使用等。
#
四、学习目的
掌握用正投影法图示空间物体的基本理论和方法。 掌握正确地使用绘图仪器画图和徒手画图法，培养较强
汽车零部件识图与制图
#
绪论
一、本门课程的研究对象 二、为什么要学习本门课程 三、本课程的主要内容 四、学习目的 五、学习方法 六、学习要求
#
一、本门课程的研究对象
《机械制图》是研究机械图样的绘制（制 图）和看图（识图）规律与方法的一门 学科。本门课程在机械制图的基础上， 结合AutoCAD以及互换性等课程，学习 汽车零部件的识图与制图。
