第一章工程概况一、工程简况1 ．本工程为工程。
该楼共，建筑面积约为。
2．本工程主要结构：基础为C30钢筋砼带形基础，C30钢筋砼地梁。
砖混结构，层层设置圈梁，构造柱，C25钢筋砼梁、板、柱、楼梯。
3 ．安装工程：a. 给排水：管道采用S5系列的PPR给水管，UPVC排水管。
成套卫生洁具。
b. 电气：强电为铜芯线、PC硬塑管暗敷。
二、建筑地点及自然条件本工程位于。
地震烈度为七度；场地土类型为粉土；地下水位埋深为 3.25-3.4 米，场地标准冻土深度为0.6 米。
三、施工条件及特点1. 施工现场地势较开阔，场地需根据设计标高做适当平整。
2 ．施工用电已由建设单位引至现场边，施工便道通畅。
3. 工程特点：1）工期紧根据招标文件要求，计划开工日期，计划竣工日期。
2）要求高业主对工程质量、工程进度及施工管理等方面都有很高的要求。
根据上述二大特点，我公司在施工过程中，将克服各种不利因素，以一流的管理水平，一流的工程质量，一流的工程速度，以优良工程为目标，顺利完成本工程任务。
四、编制依据：建设单位提供的有关该工程的施工图本公司的有关施工、施工质量、安全生产、技术管理等文件施工现场实地状况国家现行相关规范及有关规定第二章施工准备工作计划一、施工组织机构和职能分工1．根据本工程的特点和现场条件等，为实现工程“优质、高效、安全、文明”地完成目标，经我公司慎重研究，决定配备具备丰富施工经验的工程技术人员和管理人员组成工程项目管理机构。
施工过程实行全面质量和安全管理，实行优化劳动组合，实现一次交验合格率100%，整体工程在合同期内达到优良。
2．该工程设置武强县城镇建筑工程公司武强县卫生监督所办公楼项目部。
现场设项目经理、工程师、技术员、施工员、质检员及“五大员”组成。
技术、质检、材料供应、财务、保卫、后勤等各部门齐备，分工明确，各司其职。
（详见后表）二、施工准备阶段组织部署1．开工前，作好充分的施工准备工作：公司一旦中标，即刻组织项目部工程技术人员仔细查阅施工图纸，会同设计院等有关部门进行会审；修编、批准施工组织设计并进行交底；按要求修整进场施工道路，达到既不影响总体设计和业主下一步规划实施，又能满足施工用途，尽量作到节约、实用。
·学林翰轩住宅楼工程施工组织设计编制单位：编制人：编制日期：·目录一、编制依据 (3)1.1 编制说明 . (3)1.2 编制依据 . (3)1.3 本工程施工拟依据的标准 (3)1.4 安全生产和文明施工规程 (5)二、工程概况 (5)2.1 建筑概况 . (5)2.2 结构概况 . (8)2.3 设备安装设计要求 . (13)2.4 工程特点 . (13)三、施工总平面布置及管理 (14)3.1 现场条件说明 . (14)3.2 施工总平面设计说明及依据 (14)施工总平面布置图 (19)四、施工管理目标 (20)4.1 质量目标 . (20)4.2 工期目标 . (20)4.3 安全目标 . (20)4.4 文明施工目标 . (21)4.5 服务目标 . (21)4.6 工程管理体系 (21)五、施工部署 (21)5.1 施工组织 . (21)5.2 现场准备 . (29)5.3 技术准备 . (32)六、施工现场管理 (40)6.1 施工设备配置及管理. (40)6.2 施工材料、构配件管理. (43)6.3 降低成本措施 . (46)6.4 文明施工措施 . (49)七、工程进度计划及工期保证措施 (54)7.1 施工进度计划综合说明. (54)7.2 施工进度计划总目标及节点控制目标 (55)·7.3分段目标控制 . (56)7.4管理措施 . (57)7.5实施方案 . (62)施工总进度计划横道图 (65)八、分部分项工程施工方案 . (67)8.1分部分项工程主要控制点 (67)8.2分项工程施工方案 . (69)九、工程质量保证体系及质量保证措施 (105)9.1质量管理体系及控制目标 (106)9.2工程质量保证措施 . (111)9.3成品保护措施 . (115)9.4本工程关键部位质量控制措施 (121)9.5季节性施工措施 . (124)十、安全保证措施 (130)10.1安全生产管理体系及安全目标 (130)10.2安全保证措施 . (133)10.3环保卫生及消防保卫措施 (136)十一、施工配合与协调措施 . (147)11.1与业主的协调配合 . (147)11.2与专业施工单位的协调和管理 (147)11.3与设计单位的配合 . (148)11.4与监理工程师的配合 . (148)11.5与材料分包单位（供应商）的配合 (149)十二、工程回访与保修 (150)12.1工程竣工交付使用后的回访与保修 (150)12.2具体保修办法及采取的措施 (151)·一、编制依据1.1 编制说明本施工组织设计是根据招标单位发给的本工程中标文件、设计图，按国家颁布的现行施工及验收规范、施工规程和有关工艺标准进行编制的。
施工组织设计一、工程概况某小区住宅楼为经济适用房，为六层砖混结构房屋，建筑面积2890.8m2，(一)建筑、结构概况1、建筑形式建筑平面尺寸56.4×10.18m，层高3.0，共六层，总高18.4米。
工程相当于两个单元，设两座钢筋砼楼梯。
每户设外挑式阳台。
一层地面标高为±0.00，室内外高差0.15m。
2、结构设计工程为砖混结构建筑，建筑抗震设防烈度六度，建筑安全等级二级，结构使用合理年限50年。
主体结构为砖混结构，现浇柱、梁、板、阳台。
工程所用砼等级：三层以下结构为C30，三层以上结构为C25。
墙为M7.5水泥砂浆砌烧结页岩实心砖3、建筑装修3.1.门窗：主要为防盗门、三夹板门；窗主要为铝合金窗。
3.2.楼地面：厨房、卫生间防滑地砖地面，楼梯间地砖地面，其它房间为水泥砂浆楼地面；厨房、卫生间地面比其它房间低30。
3.3.内粉：厨房、卫生间为瓷砖墙面，其它房间混合砂浆粉刷，公共部分刷乳胶漆。
3.4.平顶：混合砂浆粉刷，公共部分刷乳胶漆。
3.5.外装修：外墙面采用RE复合保温砂浆打底，水泥砂浆、刷高级外墙涂料，面砖饰面。
3.6.屋面：现浇钢筋砼斜坡屋面、25厚挤塑板保温、水泥瓦。
平台为采用25厚挤塑板保温、高分子卷材防水层，40厚C20细石砼整浇层内配φ4@150钢筋网刚性屋面。
3.7.油漆：木门刷调和漆；预埋木砖水柏油防腐。
4、水电安装本工程水电安装包括生活给排水系统、电气照明及防雷接地系统等。
(二)施工现场条件1、施工现场三通一平已具备，具备施工条件。
2、施工用水电由业主接至现场。
3、工程地质情况见业主提供工程地质勘察报告。
基础施工采取明排水能满足施工要求。
(三)招标要求1、本工程实行土建、水电安装总承包。
2、本工程招标工期为210天，投标工期为198天。
二、工程施工总目标1、工程质量目标工程质量目标为区优良工程。
本工程质量管理按国际标准《ISO-9001-2000质量保证体系》实行工程质量管理。

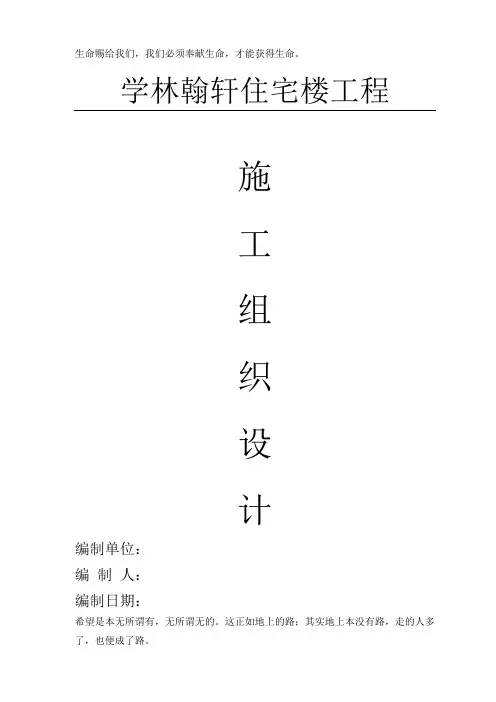

学林翰轩住宅楼工程施工组织设计编制单位：编制人：编制日期：希望是本无所谓有，无所谓无的。
这正如地上的路；其实地上本没有路，走的人多目录一、编制依据 (3)1.1 编制说明 (3)1.2 编制依据 (3)1.3 本工程施工拟依据的标准 (3)1.4 安全生产和文明施工规程 (5)二、工程概况 (5)2.1 建筑概况 (5)2.2 结构概况 (8)2.3 设备安装设计要求 (13)2.4 工程特点 (13)三、施工总平面布置及管理 (14)3.1 现场条件说明 (14)3.2 施工总平面设计说明及依据 (14)施工总平面布置图 (19)四、施工管理目标 (20)4.1 质量目标 (20)4.2 工期目标 (20)4.3 安全目标 (20)4.4 文明施工目标 (21)4.5 服务目标 (21)4.6工程管理体系 (21)五、施工部署 (21)5.1 施工组织 (21)5.2 现场准备 (29)5.3 技术准备 (32)六、施工现场管理 (40)6.1 施工设备配置及管理 (40)6.2 施工材料、构配件管理 (43)6.3 降低成本措施 (46)6.4 文明施工措施 (49)七、工程进度计划及工期保证措施 (54)7.1 施工进度计划综合说明 (54)希望是本无所谓有，无所谓无的。
这正如地上的路；其实地上本没有路，走的人多7.2 施工进度计划总目标及节点控制目标 (55)7.3 分段目标控制 (56)7.4 管理措施 (57)7.5 实施方案 (62)施工总进度计划横道图 (65)八、分部分项工程施工方案 (67)8.1 分部分项工程主要控制点 (67)8.2 分项工程施工方案 (69)九、工程质量保证体系及质量保证措施 (105)9.1 质量管理体系及控制目标 (106)9.2 工程质量保证措施 (111)9.3 成品保护措施 (115)9.4 本工程关键部位质量控制措施 (121)9.5 季节性施工措施 (124)十、安全保证措施 (130)10.1 安全生产管理体系及安全目标 (130)10.2 安全保证措施 (133)10.3 环保卫生及消防保卫措施 (136)十一、施工配合与协调措施 (147)11.1 与业主的协调配合 (147)11.2 与专业施工单位的协调和管理 (147)11.3 与设计单位的配合 (148)11.4 与监理工程师的配合 (148)11.5 与材料分包单位（供应商）的配合 (149)十二、工程回访与保修 (150)12.1 工程竣工交付使用后的回访与保修 (150)12.2 具体保修办法及采取的措施 (151)希望是本无所谓有，无所谓无的。
住宅楼（六层）砖混房屋结构结构计算书目录前言 (1)目录 (2)第一章结构方案的选择 (4)1.1 主体结构设计方案 (4)1.2 墙体布置 (4)1.3 构造措施 (4)第二章荷载计算 (6)2.1 屋面荷载 (6)2.2 楼面荷载 (6)2.3 墙体荷载 (6)第三章正常情况下墙体承载力验算 (8)3.1 确定房屋静力计算方案 (8)3.2 高厚比验算 (8)3.3 墙体承载力验算 (11)3.4 局部抗压承载力验算 (14)第四章现浇单梁计算设计 (16)4.1 确定计算简图 (16)4.2 配置纵向钢筋 (17)4.3 配置箍筋 (17)第五章现浇双向板计算设计 (18)第六章现浇雨蓬计算设计 (21)6.1 雨蓬板计算设计 (21)6.2 雨蓬梁计算设计 (22)第七章现浇楼梯计算设计 (29)3.3 楼梯梯段板计算设计 (29)3.4 平台板设计 (30)3.3 平台梁设计 (30)第八章挑阳台设计 (33)8.1 抗倾覆验算 (33)8.2 挑梁下砌体局部受压承载力验算 (34)8.3 挑梁承载力验算 (34)第九章基础设计 (36)9.1 承重墙设计 (36)9.2 非承重墙设计 (37)主要参考资料 (39)第一章结构方案的选择1.1 主体结构设计方案该建筑物层数为六层,总高度为18.600m,层高 3.0m,房屋的高宽比为18.6/11.4=1.62＜2(见《混凝土小型空心砌块建筑技术规程》),体型简单,室内要求空间小,多为开间,横墙较多,所以采用砌体结构。
能符合规范要求。
1.2 墙体布置采用纵横墙承重方案，增加结构的刚度。
纵横墙布置较为均匀对称,平面上前后左右拉通;竖向上连续对齐,减少偏心;同一轴线上窗间墙都比较均匀.横墙的最大间距为4.2,房屋的局部尺寸均符合抗震要求.个别不满足要求的局部尺寸，可设置构造柱和芯柱。
墙厚拟为内外纵横墙承重部分均为240㎜1.3 构造措施1 构造柱设置构造柱的设置见结构施工图。
第一章工程概况一、工程简况1．本工程为工程。
该楼共，建筑面积约为。
2．本工程主要结构：基础为C30钢筋砼带形基础，C30钢筋砼地梁。
砖混结构，层层设置圈梁，构造柱，C25钢筋砼梁、板、柱、楼梯。
3．安装工程：a.给排水：管道采用S5系列的PPR给水管，UPVC排水管。
成套卫生洁具。
b.电气：强电为铜芯线、PC硬塑管暗敷。
二、建筑地点及自然条件本工程位于。
地震烈度为七度；场地土类型为粉土；地下水位埋深为3.25-3.4米，场地标准冻土深度为0.6米。
三、施工条件及特点1.施工现场地势较开阔，场地需根据设计标高做适当平整。
2．施工用电已由建设单位引至现场边，施工便道通畅。
3.工程特点：1）工期紧根据招标文件要求，计划开工日期，计划竣工日期。
2）要求高业主对工程质量、工程进度及施工管理等方面都有很高的要求。
根据上述二大特点，我公司在施工过程中，将克服各种不利因素，以一流的管理水平，一流的工程质量，一流的工程速度，以优良工程为目标，顺利完成本工程任务。
四、编制依据：建设单位提供的有关该工程的施工图本公司的有关施工、施工质量、安全生产、技术管理等文件施工现场实地状况国家现行相关规范及有关规定第二章施工准备工作计划一、施工组织机构和职能分工1．根据本工程的特点和现场条件等，为实现工程“优质、高效、安全、文明”地完成目标，经我公司慎重研究，决定配备具备丰富施工经验的工程技术人员和管理人员组成工程项目管理机构。
施工过程实行全面质量和安全管理，实行优化劳动组合，实现一次交验合格率100%，整体工程在合同期内达到优良。
2．该工程设置武强县城镇建筑工程公司武强县卫生监督所办公楼项目部。
现场设项目经理、工程师、技术员、施工员、质检员及“五大员”组成。
技术、质检、材料供应、财务、保卫、后勤等各部门齐备，分工明确，各司其职。
（详见后表）二、施工准备阶段组织部署1．开工前，作好充分的施工准备工作：公司一旦中标，即刻组织项目部工程技术人员仔细查阅施工图纸，会同设计院等有关部门进行会审；修编、批准施工组织设计并进行交底；按要求修整进场施工道路，达到既不影响总体设计和业主下一步规划实施，又能满足施工用途，尽量作到节约、实用。
安排铺设施工用水、电源，并充分考虑场地排水；和业主、设计等交验并设置永久及半永久的坐标和水准点；组织材料、成品、半成品的采购储备，并陆续进场，保证连续施工；组织所需施工机具设备进场；组织工程项目部及施工人员按开工日期进场，并且迅速建立健全项目管理制度、工作标准及各岗位质量、安全责任制，作好工人的入场三级教育等。
2．为确保工程的顺利完成，前期的土建工程需组织较大力量，抢抓基础和主体施工工期，公司要做好物资供应，准备好充足的架料、模板及材料，并作好水电工程的预埋、预留工作，合理安排土建与水电工程的交叉作业。
三、主要建筑材料计划1．根据工程特点，为保质、高效地完成施工任务。
充分的材料准备工作可为后续施工打下良好基础。
1）由于该工程施工进度较紧，标准层施工时，模板配备三套，满足流水翻转。
2）土建用砖、砂、石、石灰等建筑材料，按施工总要求及设计要求就地购置。
钢材及水电材料自衡水市采购运至现场。
主要材料计划表序号材料名称规格单位数量进场时间一钢筋1 钢筋(一级) ∅10以内t 8.14 按施工进度要求2 钢筋(三级) ∅10以内t 8.46 按施工进度要求3 钢筋(三级) ∅20以内t 0.8 按施工进度要求二水泥32.5 t 80 按施工进度要求三砖Mu10 千块169 按施工进度要求四烧结多孔砖240*115*90 千块220 按施工进度要求五石t 200 按施工进度要求六中砂t 286 按施工进度要求七生石灰t 23 按施工进度要求四、施工力量组织安排为确保工期，根据工程特点，本工程投入各工程生产人员165人，合理安排技术综合性人员。
五、主要机械设备机具配备根据工程需要，本工程主要选择以下机械设备进场施工。
1．垂直运输机械主体结构材料主要是砖、钢筋、砼和模板，配置一座QTZ25型塔式起重机。
2．钢筋砼机械1）ZL350L砼搅拌机2台。
2）插入式振动器4台3）平板式振动器3台4）钢筋切断机2台5）其它设备根据工程需要合理配置第三章施工方案和技术措施一、施工流程根据工程特性，本工程科学、实际灵活的遵循“先地下、后地上，先主体、后围护，先结构、后装饰，先土建后设备”的原则进行施工。
1．基础工程定位放线—钎探验槽—基础混凝土垫层—底板、构造柱钢筋绑扎、支模-- 混凝土浇筑—砖基础砌筑地圈梁钢筋绑扎—支模—砼浇筑—拆模—基础回填土—防潮层。
2．结构工程定位放线-- 构造柱钢筋绑扎、定位-- 砖墙砌筑（+50CM线抄平、预检）--柱、梁、顶板支模-- 梁、板钢筋绑扎-- 砼浇筑-- 拆模-- 下一层定位放线重复上述施工工序直至封顶。
3．内装修工程抄平放线--门窗框安装--室内墙面抹灰--楼地面--门窗扇安装、内墙涂料、油漆—水暖电安装、内部清理--通水、电，竣工。
4．外装修工程外装修工程遵循先上后下原则。
屋面工程结束后，进行大面积外檐装饰，施工中注意乳胶漆与面砖作法相互污染影响问题。
大面积乳胶漆完成后，进行外檐面砖粘贴。
外装修前完善屋面工程，塑钢门窗在装修中逐步插入，为外檐装饰提供较好的工作条件。
二、主要施工方法和技术措施1．施工测量放线1）测量放线是施工的关键一环。
2）测量仪器：拟选用J2经纬仪一台，DN72水准仪一台，50M钢尺一把，仪器经效验合格后方准使用。
3）定位依据：根据建设单位交验的总平设计坐标点、水准点。
4）工程定位与控制网测设a.采用坐标计算法，利用经纬仪定出各大角，纵横轴线和控制线。
主轴线均布桩引出10M以外浇筑半永久性桩位并妥善保护。
b.控制线沿结构逐层弹在梁、柱、墙上，用以控制楼层定位。
c.水准点：根据给定水准点确定建筑物 0.00，室内外高差0.6M。
2．基础工程a.土方工作量较大，采用机械开挖，人工清理槽底。
b.开挖时根据现场土质情况，按规范作好放坡，经监理、设计和甲方验收合格后，及时浇筑基础混凝土。
c.模板采用钢模板，局部配以木模。
模板支撑牢固与否相当重要，必须彻底检查，并复测轴线和标高无误后，方可浇筑砼。
d.浇筑完毕，作好覆盖、养护工作，以保证砼强度。
3．钢筋工程1)钢筋工程必须严格按设计图纸和国家现行规范要求施工，严格控制质量。
施工中必须从原材料、连接、加工、成型和隐蔽等方面采取措施，确保结构安全。
2)材料进场必须附有出厂合格证和质保书，并且对每一批次进场的钢材及时按规范进行取样复检，合格后方可下料。
试验内容包括抗拉、延伸和抗弯。
3)钢筋焊接使用的焊条，应有出厂合格证。
焊接要由具备资格证的专业人员操作。
4)钢筋制作和加工钢筋工程在施工中必须有三道工序，即专人抽样，制作精细，绑扎认真。
抽样人员必须细致认真，尺寸要准确。
负责制作的施工员在施工前对下辖班组下发技术交底。
加工前，应对照图纸翻样配料，要长材长用，短材短用，避免浪费。
无论何种钢筋都必须调直，有锈蚀的则要除锈。
5)钢筋的绑扎、连接a.钢筋绑扎必须按图纸要求在模板上或钢筋面上画出其间距位置，误差须满足规范要求，锚固长度、搭接、保护层厚度等均按设计和规范要求施工。
梁、板、柱、钢筋保护层均用1：2水泥浆40×40×35（25）或40×40×20（15）的预制垫块扎于受力筋上。
b.现浇板，圈梁钢筋当采用绑扎连接时，搭接长度按规范要求操作，绑扎点不少于3处。
接头位置应互相错开，任一接头中心到1.3倍搭接长度的范围内，接头钢筋截面积之和不超过该当截面钢筋总面积的25%，板面钢筋应在跨中1/3范围内搭接。
c.钢筋在规范要求内，经设计、监理、甲方同意后，可进行等强度或等面积代换。
d.操作人员不能直接踩踏在楼板的上层钢筋上，要搭好支撑和操作平台，防止钢筋扭曲变形，作好浇筑前的一切准备工作。
6)钢筋隐蔽当钢筋绑扎、连接结束，须进行严格的自检，并按照钢筋种类、直径、数量和部位，以及构件编号作出书面隐蔽记录。
符合设计和规范后即通知设计、监理、甲方一起验收，合格后方能浇筑砼。
4．模板工程：1)模板施工是主体结构施工中相当重要的环节，它关系到施工中的安全性及施工的外观质量，对今后的装修质量起很大的影响。
根据工程特点，本工程拟采钢木组合模板。
保证楼顶板面的平整度和光洁度，也利于施工支、拆模方便、快捷。
基础、构造柱、梁采用钢木组合模板。
2)保证工程结构和构件外部形状尺寸和相互位置的准确。
注意控制外围及柱模的轴线位置。
3)有足够的强度、刚度和稳定性。
4)模板应构造简单，安拆方便，接口平直，拼缝严密。
拼缝不大于2.5MM。
5)现浇梁板模板采用支柱形式一次支设完成，为使支柱稳定，支柱离地面高50厘米横向设拉条，后在支柱中加设一道。
6)当梁跨度大于4M时，模板应起拱，起拱高度为跨度的0.1%~0.3%。
5．砼工程1）砼工程是保证工程质量，特别是结构的一个十分重要的部分，它包括原运输、振捣、浇筑、养护等过程。
整个过程对施工质量都有很大影响，而且施工的连续性高，延续时间长，受外界影响因素多，施工中除满足每个施工过程的要求外，各过程尚应相互配合。
2）原材料的选择与控制:a.砼搅拌站施工时按每立方米的砼材料用量严格控制。
b.水泥：采用质量合格的产品。
且有出厂合格证，强度报告，有效期限不超过三个月，采用随用随运的方式，保证水泥的有效期。
3）砼的拌制：砼采用商砼拌制，其偏差及砼搅拌的最短时间应符合有关规定。
4）砼的浇筑：a.砼在浇筑前应对模板内杂物和钢筋上的油污进行清理，同时检查模板钢筋和预埋管线，作好隐蔽记录，符合设计要求后方有浇筑，并采用振捣器振捣密实，不得漏振或少振。
b.砼浇筑顺序原则上先柱后梁、板。
下料。
下料振捣要有专人指挥。
振捣时，要作到快插慢拔。
插点均匀，插入间距为300MM呈梅花状布置，插入深度为进下层5-10CM。
振捣时间以不冒气泡为止。
楼面先用插入式，后用平板式，再进行滚压。
对柱、梁、板交接处，钢筋较密的部位要边下料边振捣。
柱由于模板的封闭，浇筑时只能从上口浇筑，故应分层浇筑振捣，每层厚不大于50cm。
c.浇筑过程中拌和物内严禁随便加水。
5）养护:1)砼浇筑后12小时，设专人浇水，保持砼表面湿润，防止开裂。
2)养护不少于7昼夜。
6．砌体工程1）砖在砌筑时应提前浇水湿润，含水率宜为10—15%。
砖砌体应上、下错缝，内外搭砌。
宜采用一顺一丁、梅花丁或三顺一丁的砌筑形式。
承重墙的最上一皮砖必须丁砖砌筑。
半节砖不得集中使用，更不要砌在有集中荷载的墙中。
与构造柱连接处砌成马牙槎，每50 cm设置2Φ6的钢筋拉结。
砌筑时，砂浆铺砌长度不应超过50cm，防止砂浆砌筑前失水。
灰缝应横平竖直，并填满砂浆。
