智能电表应用研究及其PLC通信芯片的设计

PLC调制解调器在智能电表中的重要性近年来，在绿色节能意识的推动下，以智能电表为核心的智能电网成为欧美日中等诸多国家竞相发展的一个重点领域。

电网技术面临着一场重要的革命，而不只是简单的技术演进。

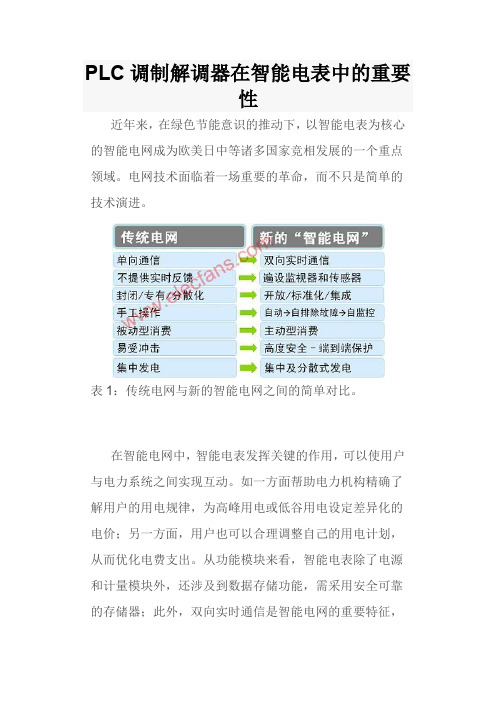

表1：传统电网与新的智能电网之间的简单对比。

在智能电网中，智能电表发挥关键的作用，可以使用户与电力系统之间实现互动。

如一方面帮助电力机构精确了解用户的用电规律，为高峰用电或低谷用电设定差异化的电价；另一方面，用户也可以合理调整自己的用电计划，从而优化电费支出。

从功能模块来看，智能电表除了电源和计量模块外，还涉及到数据存储功能，需采用安全可靠的存储器；此外，双向实时通信是智能电网的重要特征，故通信模块至关重要，需要选择适合的通信方式及相应的最佳解决方案。

实际上，智能电网是一个庞大系统，涉及电力、通信及应用等多个层次，以及局域网(LAN)和广域网(WAN)等不同网络类型。

其中，LAN连接家庭或建筑物内的不同类型的智能电表到数据集中器(concentrator)。

就这一段的网络连接而言，通常它们对通信速率的要求不高，最主要的考虑因素是降低成本，常见的通信方式有无线射频网络，或有线的电力线载波(PLC)或电力线宽带(BPL)等。

具体采用何种通信方式，需要考虑各国电网实际状况等因素，同时先行先试国家的做法也会提供借鉴意义。

图1：法国EDF旗下公司法国配电公司(ERDF)的Linky项目简略示意图。

例如，在欧洲能源市场有重要影响力的法国电力(Electricité de France, EDF)于2009年中启动了当前世界上最大的智能电表项目Linky，计划到2017年在法国部署3,500万个智能电表。

这个项目为智能电表到数据集中器之间的通信选择了PLC技术，然后再利用通用分组无线业务(GPRS)技术将数据传送到该公司的数据中心。

考虑到中国的智能电网仍在试点阶段，法国ERDF的选择对中国等其他国家也具有借鉴意义。

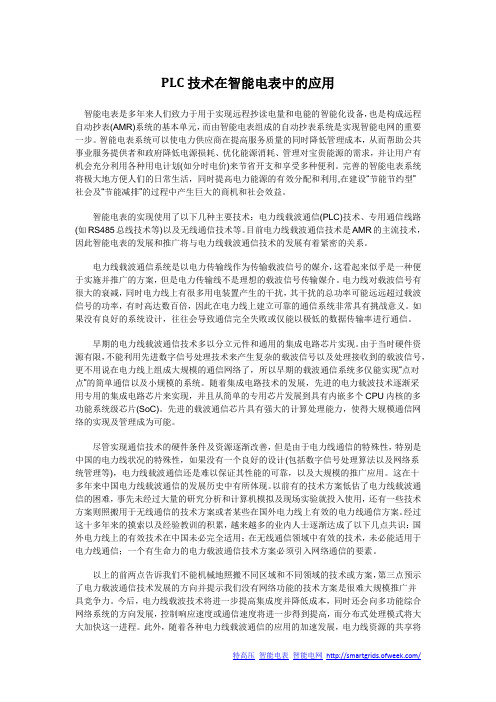

PLC技术在智能电表中的应用智能电表是多年来人们致力于用于实现远程抄读电量和电能的智能化设备，也是构成远程自动抄表(AMR)系统的基本单元，而由智能电表组成的自动抄表系统是实现智能电网的重要一步。

智能电表系统可以使电力供应商在提高服务质量的同时降低管理成本，从而帮助公共事业服务提供者和政府降低电源损耗、优化能源消耗、管理对宝贵能源的需求，并让用户有机会充分利用各种用电计划(如分时电价)来节省开支和享受多种便利。

完善的智能电表系统将极大地方便人们的日常生活，同时提高电力能源的有效分配和利用,在建设“节能节约型”社会及“节能减排”的过程中产生巨大的商机和社会效益。

智能电表的实现使用了以下几种主要技术：电力线载波通信(PLC)技术、专用通信线路(如RS485总线技术等)以及无线通信技术等。

目前电力线载波通信技术是AMR的主流技术，因此智能电表的发展和推广将与电力线载波通信技术的发展有着紧密的关系。

电力线载波通信系统是以电力传输线作为传输载波信号的媒介，这看起来似乎是一种便于实施并推广的方案，但是电力传输线不是理想的载波信号传输媒介。

电力线对载波信号有很大的衰减，同时电力线上有很多用电装置产生的干扰，其干扰的总功率可能远远超过载波信号的功率，有时高达数百倍，因此在电力线上建立可靠的通信系统非常具有挑战意义。

如果没有良好的系统设计，往往会导致通信完全失败或仅能以极低的数据传输率进行通信。

早期的电力线载波通信技术多以分立元件和通用的集成电路芯片实现。

由于当时硬件资源有限，不能利用先进数字信号处理技术来产生复杂的载波信号以及处理接收到的载波信号，更不用说在电力线上组成大规模的通信网络了，所以早期的载波通信系统多仅能实现“点对点”的简单通信以及小规模的系统。

随着集成电路技术的发展，先进的电力载波技术逐渐采用专用的集成电路芯片来实现，并且从简单的专用芯片发展到具有内嵌多个CPU内核的多功能系统级芯片(SoC)。

先进的载波通信芯片具有强大的计算处理能力，使得大规模通信网络的实现及管理成为可能。

基于嵌入式系统的智能电表研究与设计的开题报告1. 研究背景当前，能源消耗问题逐渐引起社会关注，电力消耗在其中占有重要地位。

为了解决电力资源的合理利用，提高能源的利用效率，研究和开发更加智能化、高效化的电力系统已经成为迫切需要解决的问题。

因此，基于嵌入式系统的智能电表研究与设计具有重要的理论和实际意义。

2. 研究目的本课题的研究目的是设计一种基于嵌入式系统的智能电表，以实现电能质量监测、用电量统计、费用计算、远程数据传输等多种功能，从而提高电网的稳定性和安全性，提高用户用电的方便性和经济性。

3. 研究内容本课题的主要研究内容包括以下几个方面：（1）智能电表系统的硬件设计，包括系统中各个模块的硬件电路设计与搭建和电气安全性检测；（2）智能电表系统的软件设计，采用嵌入式系统技术，完成系统底层驱动程序的编写和上层应用程序的设计、仿真、调试及测试；（3）智能电表数据传输和储存方案的研究，包括网络连接方式选择和远程数据传输协议的设计，数据存储介质的选择，以及数据传输和存储的安全性设计；（4）智能电表系统性能测试与评估，验证系统的各项功能及性能指标是否达到设计要求。

4. 研究意义智能电表作为电力行业的重要组成部分，其研究与开发对于电力行业的健康发展非常重要。

通过基于嵌入式系统的智能电表的研究，可以提高电力系统的可靠性和稳定性，减少能源的浪费和损耗，同时提高用户用电的方便性和经济性，具有广泛的应用前景。

5. 研究方法该课题的研究方法主要包括文献资料查阅、理论研究、实验研究及仿真分析等。

6. 进度计划本课题的进度计划如下：第一阶段：调研和文献综述，对智能电表的相关技术和研究现状进行深入了解，总结国内外相关研究成果，并确定研究方向和内容。

完成时间：1周。

第二阶段：系统设计和硬件搭建，根据调研结果和研究方向，设计智能电表系统的硬件电路和软件程序，并进行实际硬件搭建。

完成时间：3周。

第三阶段：系统功能实现和测试，包括系统软件的编写和调试，系统功能的实现，以及系统性能的测试和评估等。

智能电表的原理及应用论文1. 引言随着能源需求的增长和对能源管理的需求不断增加，智能电表作为一种新型的电能计量装置，逐渐受到广泛关注和应用。

本文旨在探讨智能电表的原理及其在能源管理中的应用。

2. 智能电表的原理智能电表主要由以下几个部分组成：2.1 传感器智能电表通过传感器监测电流、电压、功率因数等电能相关参数。

传感器通常使用电流互感器、电压互感器和电能计量芯片等来实现数据采集。

2.2 数据处理单元智能电表的数据处理单元负责对传感器采集到的数据进行处理和计算。

数据处理单元通常包含微处理器、存储器和必要的接口电路。

2.3 通信模块智能电表通过通信模块实现与上位系统的数据传输。

通信模块可以采用有线通信方式（如RS485、Modbus等）或无线通信方式（如GPRS、NB-IoT等）。

2.4 数据存储智能电表的数据存储主要用于存储电能计量数据、事件记录等信息。

数据存储可以采用闪存、SD卡等方式。

2.5 显示与操作界面智能电表通常配备有显示屏和按键，用于显示电能使用情况和进行参数设置等操作。

3. 智能电表的应用智能电表的应用不仅仅局限于电能计量，还可以在能源管理中发挥重要作用。

以下是智能电表在能源管理中的一些应用：3.1 能源监测与分析智能电表可以实时监测电能使用情况，并通过数据分析来识别能耗高峰时段、设备能效低下等问题。

这有助于用户优化能源使用，节约能源开支。

3.2 负荷管理智能电表可以通过监测负荷情况，预测负荷峰谷，帮助用户合理分配电力资源，平衡负荷，避免电网过载，提升电网的稳定性和可靠性。

3.3 远程抄表与计费智能电表可以通过通信模块实现远程抄表和计费。

这不仅提高了抄表效率，节省了人力成本，同时也减少了用户盗抄电能、绕过计量等现象。

3.4 告警与故障诊断智能电表可以实时监测设备运行状态，一旦发现异常情况，如电流过载、电压异常等，可以及时发出告警，并提供故障诊断信息，方便用户进行维修和故障排除。

4. 智能电表的优势与挑战4.1 优势•实时监测，提供精确的电能数据；•可远程抄表和计费，提高了工作效率；•提供数据分析和报表，帮助用户优化能源管理；•支持多种通信方式，方便与上位系统对接。

智能电表的研发与应用研究智能电表是一种新兴的电力计量器，能够实现高精度、高可靠性、智能化的电量计量和管理，为电网智能化运行提供了重要支撑。

在当前能源革命的背景下，智能电表的研发和应用研究已成为关注的焦点之一。

一、智能电表的技术原理智能电表是一种基于微电子技术、通信技术、计算机技术等多种技术手段的电力计量器。

其工作原理是通过对电网中电压、电流进行采集，进而通过电子部件将数据进行处理，然后将数据发送到远程服务器进行展示和管理。

智能电表的精度普遍达到0.2级，能够实现时间分段计量、反向计量、负载组合计量、功率因数监测及告警等多种功能，具有高度精度和可信度。

二、智能电表的研发现状随着社会经济的不断发展以及科技创新的不断推进，智能电表的研发已经取得了一系列的重要进展。

目前，智能电表的研发提高了测量精度、降低了故障率、增加了维护与管理功能，使得其在电力计量、电力管理等方面的应用逐渐得到推广。

2009年，国家能源局组织开展了智能电表项目的研究与试验工作，为智能电表的产业化发展提供了推进。

2013年，智能电表国家标准被颁布，进一步推动了智能电表技术的研究发展。

此外，国内多家企业如南京银江、路跑、创瑞智联等已经开始对智能电表进行生产和销售，进一步促进了智能电表技术的研究与应用。

三、智能电表的应用场景智能电表广泛应用于工厂、商业、住宅等各类用电场所，其主要应用场景包括以下几种：1. 电力计量：智能电表能够实现电能计量和费用计算，可方便地实现计量与收费的分离。

2. 电力管理：智能电表提供了数据分析功能，可以帮助用户对电力使用情况进行分析和预测，并能够监测电网状态，有利于实现电力的有效管理。

3. 节能监测：智能电表可以实时监测电力负载状态，实现对低效设备的识别和定位，帮助用户优化能源结构，实现节能目标。

4. 智能售电：智能电表可以实时监测电力使用情况，可以通过数据分析获取用户用电需求，从而为用户提供个性化的电力服务，使售电更加智能化。

智能电表的设计与实现随着科技的不断进步，智能电表在现代生活中扮演着越来越重要的角色。

它不仅为用户提供了方便的用电管理方式，同时也为电力公司提供了更精确的计费手段。

本文将探讨智能电表的设计和实现，旨在揭示其背后的技术原理和应用前景。

1. 智能电表的工作原理智能电表是一种通过现代计算机技术与电力系统结合的新型电能计量装置。

它通过电流传感器和电压传感器采集用户用电信息，并将这些数据传输到数据中心进行处理。

智能电表内部集成了微处理器和通信模块，使得它能够实现精确计量和远程通信功能。

在使用智能电表的过程中，首先需要将电表与电力系统连接，并确保其正常供电。

智能电表采用数字化技术对电能进行采样和计量，通过对电流和电压信号的采样，可以实时测量出用户的用电量，并将这些数据存储在内部的储存器中。

同时，智能电表还可以通过通信模块将数据发送到数据中心，实现远程抄表和计费功能。

2.智能电表的设计要点在设计智能电表时，需要考虑以下几个要点：2.1 高精度的电流和电压采样为了保证计量的准确性，智能电表需要具备高精度的电流和电压采样能力。

采用高性能的传感器和模数转换器可以提高采样的精度。

此外，还需要考虑电源的稳定性和噪声对采样结果的影响。

2.2 数据安全和隐私保护智能电表存储了用户的用电信息，因此数据的安全和隐私保护是非常重要的。

采用加密算法和安全通信协议可以保护用户数据的机密性和完整性。

此外，还可以通过访问控制和身份验证等手段防止非法操作和数据泄露。

2.3 通信技术的选择智能电表的通信模块可以选择有线或无线通信技术，如RS485、GPRS、NB-IoT等。

选择合适的通信技术可以提高通信的稳定性和可靠性。

同时还需要考虑通信模块的功耗和成本等因素。

2.4 远程控制和管理功能智能电表不仅可以实现远程抄表和计费，还可以具备远程控制和管理功能。

例如，用户可以通过手机App或网页端实时监测自己的用电情况，并对电器进行远程控制。

电力公司可以通过远程管理平台对电网进行实时监测和维护，提高供电质量和运行效率。

智能电网的通信技术与应用随着能源需求的不断增长和环保意识的加强，智能电网成为未来能源发展的趋势。

智能电网的构建需要多种技术支持，其中通信技术是至关重要的一环。

本文将重点介绍智能电网的通信技术及其应用。

一、智能电网通信技术简介智能电网通信技术是将信息与能源相结合的一种技术，它主要包括无线通信技术和有线通信技术两种。

1. 无线通信技术无线通信技术是指通过微波等电磁波传输数据的技术。

在智能电网中，无线通信技术的主要应用方式为移动通信网络和卫星通信网络。

移动通信网络使用GPRS、3G、4G等通信技术实现数据传输，卫星通信网络则通过卫星与地球站之间的通信来实现数据传输。

在智能电网的应用中，无线通信技术主要用于智能电表与数采终端、负荷控制器、再生能源发电设施、电动汽车充电桩等设备之间的数据传输。

2. 有线通信技术有线通信技术是指利用电缆、光缆等物理介质来传输数据的技术。

在智能电网中，有线通信技术主要包括PLC(电力线通信)和光纤通信。

PLC是将数据信号通过电力线路传输的技术，该技术不需要专用线路，只需要在电力线路上加装与传输相关的设备，然后通过编码、调制等技术实现数据的传输。

光纤通信则是利用光纤作为传输介质，将电信号转化为光信号来进行数据传输。

二、智能电网通信技术的应用智能电网通信技术的应用主要包括以下几个方面：1. 实现数据采集和监测智能电网需要对电能的生产、传输、使用等环节进行监测和管理，因此需要在电网中安装数采终端，实现数据采集和监测。

通信技术可以实现数采终端与智能电表、负荷控制器等设备之间的数据传输，从而实现对电网各环节的实时监测和管理。

2. 实现负荷控制和能量调度智能电网可以通过负荷控制器对电网中的负荷进行控制，实现对电网的负荷平衡和能量调度。

通过无线通信和有线通信技术，负荷控制器可以实时与智能电表、储能装置等设备之间进行数据交流，从而实现能量的平衡分配和负荷的控制。

3. 提高电网安全智能电网通信技术不仅可以实现电能的监测和管理，还可以对电网中的故障进行快速定位和处理，提高电网的安全性。

人工智能技术在智能电表中的应用研究智能电表的发展与人工智能技术的快速进步密不可分。

人工智能技术的应用可以使智能电表具备更高效、更方便、更可靠的功能，提供更好的用户体验和精准的数据分析。

本文将探讨人工智能技术在智能电表中的应用和研究。

一、智能电表的概述智能电表是基于计算机技术、通信技术和电力技术的综合应用，旨在实现对电力信息的智能采集、监控、管理和分析。

智能电表通过传感器感知电能的使用情况，并将数据传输至后台系统进行处理和分析，从而实现电能的精确测量、用户的用电合理规划以及电力供应商的管理和控制。

二、人工智能技术在智能电表中的应用1. 数据分析与预测人工智能技术可以对智能电表采集到的大量数据进行分析和处理，利用机器学习和深度学习算法，挖掘数据背后的规律和趋势。

通过对用户用电行为的分析，可以预测未来的用电需求，提前做好供电准备，降低用电峰谷差异，提高电力系统的供应效率。

2. 故障诊断与远程维护人工智能技术可以实现对智能电表的故障诊断和远程维护。

通过对电表数据的实时监测和分析，可以及时发现电力系统中的故障，并远程指导用户进行维修。

同时，人工智能技术还可以通过自动化的方式进行故障排查和故障修复，减少人力成本，提高维护效率。

3. 能源管理与优化人工智能技术可以根据用户的用电情况和需求，制定合理的能源管理策略和优化方案。

通过智能电表的数据分析，可以识别出能耗较高的电器设备，并提供优化建议，帮助用户合理使用电力资源，降低能源消耗，实现能源的可持续发展。

4. 安全和隐私保护人工智能技术在智能电表中的应用还可以提升安全性和隐私保护。

智能电表通过识别因素，如用电异常、用电风险等，对用户进行智能警示和提示，保障用户的用电安全。

同时，智能电表也需要保护用户隐私，人工智能技术可以对用户个人数据进行加密和保护，避免泄露和滥用。

三、人工智能技术在智能电表中的研究进展目前，人工智能技术在智能电表中的研究已经取得了一定的进展。

学者们通过对大量的智能电表数据的分析和建模，开发出了一系列的人工智能算法和模型，可以实现对智能电表的智能控制和优化。

配合智能电表趋势的安森美半导体PLC技术及解决方案当今很多国家都已采用或即将部署智能电表系统，并采用自动远程集抄方式。

目前备受关注的是法国ERDF 的Linky 电表项目。

欧盟最大的电力配电网运营商、法国电力集团(EDF)的子公司法国电网输送公司(ERDF)已经启动了一个涉及总数目3,500 万只电表的项目。

从2012 年至2017 年，该项目将把法国国内的传统电表统一更换成新型的Linky 智能电表。

这类智能电表通信采用了扩频的频移键控(S-FSK)电力线载波(PLC)技术。

安森美半导体在电表领域积累了十多年的丰富经验，为这一重要且快速增长的智能电表市场提供通用及稳定的方案，包括最新推出的PLC 调制解调器系统级芯片(SoC)，可广泛用于智能电表、远程控制/家居显示屏(IHD)、太阳能逆变器、智能插座及智能街道照明等应用。

安森美半导体的PLC 调制解调器技术特点及优势安森美半导体在电力线载波调制解调器领域拥有10 年的在传统及分体式电表抄表的应用及400 多万片量产验证经验。

此前先后推出了AMIS-30585 和AMIS-49587 PLC S-FSK 调制解调器方案，这两款均支持采用24 MHz 时钟的ARM7TDMi 内核，支持的载波速率分别为1,200bps 和2,400bps，支持欧洲电工标准化委员会(CENELEC)频段，分别是A(9--95 kHz)和A，B(9-125kHz)频段。

以AMIS-49587 PLC 调制解调器为例，它提供高集成度、符合IEC61334-5-1 标准的低功耗PLC 方案，用于智能电表系统自动读表及管理、街道照明控制、智能电力插头(power plug)和建筑物自动化等应用。

AMIS-49587 提供集成单芯片方案，帮助简化设计、降低开发及应用成本，并加速上市进程。

它基于ARM7TDMI 处理器内核，同时内嵌了物理层和(MAC)层。

而大多数竞。
