海湾电子编码器使用说明书海湾电子编码器安装使用说明书一、概述GST-BMQ-2电子编码器(以下简称编码器)可对电子编码的探测器或模块进行地址码、灵敏度、设备类型等的读出和地址码、灵敏度的写入功能，还可以对火灾显示盘进行地址码、灯号及二次码的读出和写入。

二、特点1. 该编码器采用手握式结构，外形小巧，携带方便，操作简单;2. 该编码器可通过编码器后盖的总线接口，直接和总线型探测器旋接，进行编码等操作，更加方便，如图2所示(略);3. 可对公司生产的总线型探测器、模块等设备编码，可对ZF-GST8903火灾显示盘、JTY-HM-GST102线型光束感烟火灾探测器、JTY-HF-GST102线型光束感烟火灾探测器、隔爆点型可燃气体探测器等I?C接口设备编码;4. 四位段码式液晶显示，显示直观;5. 低功耗睡眠和自动关机功能;6. 电池欠压指示功能三、技术特性accident occurs, the direct punishment 500-1000, who is directly responsible for the accident responsibility, give notice of criticism and 50-100 economic sanctions against them. (4) to conceal the accident, reported without undue delay or false, to inform the administrative leadership of the criticism, resulting in serious consequences, the pursuit of leadership, along with 500-1000 punishment. (5) significant near miss should be attempted as the case of responsible for the accident and construction team injuries accident penalty provisions, mutatis mutandis. Eight, should perform in the construction standards and specifications, serial number a 1 GB3323-2005 steel fusion welded butt joints, welding engineering-Ray lighting and quality rating of 2 GB11345-89 steel welds manual methods of ultrasonic inspection and testing results for grade 3 GB50236-2002 industrial pipe welding engineering code for construction and acceptance of field equipment 4 HGJ222-92 technical specification for welding of aluminium and itsalloys 5 low temperature steel welding procedure 6 SH3525-2004 petrochemical JB/ T4708-2000 of welding procedure qualification forsteel pressure vessels 7 JB/4709-2000 8 JB4730-2005 pressure vessel welding procedures of steel pressure vessel NDT 9 JB/T4744-2000 steel pressure vessel products mechanical properties test of welded plate II, mechanical equipment installation engineering 1 GB150-98 2 GB50128-2005 vertical cylindrical steel pressure vessel steel welding specification for construction and acceptance of oil tank 3 JB/ T4735-1997 steelwelded atmospheric pressure vessel 4 GB50231-2009 mechanical equipment installation1. 电源:1节9V叠式电池2. 工作电流?8mA3. 待机电流?100чA4. 使用环境:温度:-10?~+50?相对湿度?95%，不凝露5. 尺寸:164mm×64mm×37mm四、结构特征外形示意图如图1所示(略) 1:电源开关 2:液晶屏3:总线插口 4:火灾显示盘接口(I?C) 5:复位键 6:固定螺丝7:电池盒后盖 8:铭牌9:JTY-GD-G3、JTY-ZCD-G3N探测器总线接口 10:JTY-GM-GST9611、JTW-ZOM-GST9612型探测器总线接口11:电池盒后盖螺丝 12:保护盖其中各部分名称和功能说明如下:accident occurs, the direct punishment 500-1000, who is directly responsible for the accident responsibility, give notice of criticism and 50-100 economic sanctions against them. (4) to conceal the accident, reported without undue delay or false, to inform the administrative leadership of the criticism, resulting in serious consequences, the pursuit of leadership, along with 500-1000 punishment. (5) significant near miss should be attempted as the case of responsible for theaccident and construction team injuries accident penalty provisions, mutatis mutandis. Eight, should perform in the construction standards and specifications, serial number a 1 GB3323-2005 steel fusion welded butt joints, welding engineering-Ray lighting and quality rating of 2 GB11345-89 steel welds manual methods of ultrasonic inspection and testing results for grade 3 GB50236-2002 industrial pipe welding engineering code for construction and acceptance of field equipment 4 HGJ222-92 technical specification for welding of aluminium and its alloys 5 low temperature steel welding procedure 6 SH3525-2004 petrochemical JB/ T4708-2000 of welding procedure qualification for steel pressure vessels 7 JB/4709-2000 8 JB4730-2005 pressure vessel welding procedures of steel pressure vessel NDT 9 JB/T4744-2000 steel pressure vessel products mechanical properties test of welded plate II, mechanical equipment installation engineering 1 GB150-98 2 GB50128-2005 vertical cylindrical steel pressure vessel steel welding specification for construction and acceptance of oil tank 3 JB/ T4735-1997 steel welded atmospheric pressure vessel 4 GB50231-2009 mechanical equipment installation1. 电源开关:完成系统硬件开机和关机操作。

海湾电子编码器安装使用说明书一、概述GST-BMQ-2电子编码器（以下简称编码器）可对电子编码的探测器或模块进行地址码、灵敏度、设备类型等的读出和地址码、灵敏度的写入功能，还可以对火灾显示盘进行地址码、灯号及二次码的读出和写入。

二、特点1. 该编码器采用手握式结构，外形小巧，携带方便，操作简单;2. 该编码器可通过编码器后盖的总线接口，直接和总线型探测器旋接，进行编码等操作，更加方便，如图2所示（略）；3. 可对公司生产的总线型探测器、模块等设备编码，可对ZF-GST8903火灾显示盘、JTY-HM-GST102线型光束感烟火灾探测器、JTY-HF-GST102线型光束感烟火灾探测器、隔爆点型可燃气体探测器等I2C接口设备编码；4. 四位段码式液晶显示，显示直观；5. 低功耗睡眠和自动关机功能；6. 电池欠压指示功能三、技术特性1. 电源：1节9V叠式电池2. 工作电流≤8mA3. 待机电流≤100чA4. 使用环境：温度：-10℃~+50℃相对湿度≤95%，不凝露5. 尺寸：164mm×64mm×37mm四、结构特征外形示意图如图1所示（略）1：电源开关2：液晶屏3：总线插口4：火灾显示盘接口（I2C）5：复位键6：固定螺丝7：电池盒后盖8：铭牌9：JTY-GD-G3、JTY-ZCD-G3N探测器总线接口10：JTY-GM-GST9611、JTW-ZOM-GST9612型探测器总线接口11：电池盒后盖螺丝12：保护盖其中各部分名称和功能说明如下：1. 电源开关：完成系统硬件开机和关机操作。

2. 液晶屏：显示有关探测器的一切信息和操作人员输入的相关信息，并且当电源欠压时给出指示。

3. 总线插口：编码器通过总线插口与探测器或模块相连。

4. 火灾显示盘接口（I2C）：编码器通过此接口与ZF-GST8903火灾显示盘或以I2C编程方式编码的探测器相连。

5. 复位键：当编码器由于长时间不使用而自动关机后，按下复位键可以使系统重新上电并进入工作状态。

编码器使用说明书编码器使用说明书1：介绍编码器是一种用于将模拟信号转换为数字信号的设备。

它主要用于将模拟信号转换为数字数据，以便在数字系统中进行处理和分析。

本使用说明书将介绍如何正确使用编码器以及其各项功能和操作步骤。

2：规格和功能2.1 编码器规格在本章节中，将详细介绍编码器的规格参数，包括输入和输出接口、分辨率、采样率等。

2.2 编码器功能本章节将详细阐述编码器的各项功能和特性，包括信号转换、数字化处理、数据存储等。

3：安装和连接3.1 安装编码器本节将介绍如何正确安装编码器设备，包括固定设备、连接电源、连接信号源等。

3.2 连接设备在本章节中，将说明如何正确连接编码器与其他设备，包括输入/输出设备、电脑等。

4：设置和配置4.1 编码器设置本节将详细阐述编码器的各项设置选项，包括输入信号设置、输出格式设置、参数调整等。

4.2 编码器配置在本章节中，将介绍如何进行编码器的配置，包括网络配置、设备通信配置、用户权限配置等。

5：操作和使用5.1 编码器启动与停止本节将详细介绍如何正确启动和停止编码器设备，包括开机、关机、系统重启等操作。

5.2 编码器操作指南在本章节中，将介绍如何进行编码器的操作，包括信号采集、数据处理、参数调整等。

6：故障排除本节将一些常见的故障现象和解决方法，以帮助用户快速解决设备故障。

7：附件本文档涉及的附件包括编码器的技术手册、安装图纸、数据线接口图等，附件可以通过邮件等方式获取。

8：法律名词及注释8.1 法律名词：在本节中列出本文档中涉及的法律名词，并附带相应的注释和解释。

9：结束语感谢您阅读本编码器使用说明书，希望本文档能为您正确使用和操作编码器提供帮助。

如有任何疑问或意见，欢迎联系我们。

海湾电子编码器使用说明书————————————————————————————————作者：————————————————————————————————日期：海湾电子编码器安装使用说明书一、概述GST-BMQ-2电子编码器（以下简称编码器）可对电子编码的探测器或模块进行地址码、灵敏度、设备类型等的读出和地址码、灵敏度的写入功能，还可以对火灾显示盘进行地址码、灯号及二次码的读出和写入。

二、特点1. 该编码器采用手握式结构，外形小巧，携带方便，操作简单;2. 该编码器可通过编码器后盖的总线接口，直接和总线型探测器旋接，进行编码等操作，更加方便，如图2所示（略）；3. 可对公司生产的总线型探测器、模块等设备编码，可对ZF-GST8903火灾显示盘、JTY-HM-GST102线型光束感烟火灾探测器、JTY-HF-GST102线型光束感烟火灾探测器、隔爆点型可燃气体探测器等I²C接口设备编码；4. 四位段码式液晶显示，显示直观；5. 低功耗睡眠和自动关机功能；6. 电池欠压指示功能三、技术特性1. 电源：1节9V叠式电池2. 工作电流≤8mA3. 待机电流≤100чA4. 使用环境：温度：-10℃~+50℃相对湿度≤95%，不凝露5. 尺寸：164mm×64mm×37mm四、结构特征外形示意图如图1所示（略）1：电源开关 2：液晶屏3：总线插口 4：火灾显示盘接口（I²C）5：复位键 6：固定螺丝7：电池盒后盖 8：铭牌9：JTY-GD-G3、JTY-ZCD-G3N探测器总线接口10：JTY-GM-GST9611、JTW-ZOM-GST9612型探测器总线接口11：电池盒后盖螺丝 12：保护盖其中各部分名称和功能说明如下：1. 电源开关：完成系统硬件开机和关机操作。

2. 液晶屏：显示有关探测器的一切信息和操作人员输入的相关信息，并且当电源欠压时给出指示。

3. 总线插口：编码器通过总线插口与探测器或模块相连。

海湾电子编码器安装使用说明书一、概述GST-BMQ-2电子编码器（以下简称编码器）可对电子编码的探测器或模块进行地址码、灵敏度、设备类型等的读出和地址码、灵敏度的写入功能，还可以对火灾显示盘进行地址码、灯号及二次码的读出和写入。

二、特点1. 该编码器采用手握式结构，外形小巧，携带方便，操作简单;2. 该编码器可通过编码器后盖的总线接口，直接和总线型探测器旋接，进行编码等操作，更加方便，如图2所示（略）；3. 可对公司生产的总线型探测器、模块等设备编码，可对ZF-GST8903火灾显示盘、JTY-HM-GST102线型光束感烟火灾探测器、JTY-HF-GST102线型光束感烟火灾探测器、隔爆点型可燃气体探测器等I²C接口设备编码；4. 四位段码式液晶显示，显示直观；5. 低功耗睡眠和自动关机功能；6. 电池欠压指示功能三、技术特性1. 电源：1节9V叠式电池2. 工作电流≤8mA3. 待机电流≤100чA4. 使用环境：温度：-10℃~+50℃相对湿度≤95%，不凝露5. 尺寸：164mm×64mm×37mm四、结构特征外形示意图如图1所示（略）1：电源开关 2：液晶屏3：总线插口 4：火灾显示盘接口（I²C）5：复位键 6：固定螺丝7：电池盒后盖 8：铭牌9：JTY-GD-G3、JTY-ZCD-G3N探测器总线接口10：JTY-GM-GST9611、JTW-ZOM-GST9612型探测器总线接口11：电池盒后盖螺丝 12：保护盖其中各部分名称和功能说明如下：1. 电源开关：完成系统硬件开机和关机操作。

2. 液晶屏：显示有关探测器的一切信息和操作人员输入的相关信息，并且当电源欠压时给出指示。

3. 总线插口：编码器通过总线插口与探测器或模块相连。

4. 火灾显示盘接口（I²C）：编码器通过此接口与ZF-GST8903火灾显示盘或以I²C编程方式编码的探测器相连。

海湾电子编码器安装使用说明书一、概述GST-BMQ-2电子编码器（以下简称编码器）可对电子编码的探测器或模块进行地址码、灵敏度、设备类型等的读出和地址码、灵敏度的写入功能，还可以对火灾显示盘进行地址码、灯号及二次码的读出和写入。

二、特点1. 该编码器采用手握式结构，外形小巧，携带方便，操作简单;2. 该编码器可通过编码器后盖的总线接口，直接和总线型探测器旋接，进行编码等操作，更加方便，如图2所示（略）；3. 可对公司生产的总线型探测器、模块等设备编码，可对ZF-GST8903火灾显示盘、JTY-HM-GST102线型光束感烟火灾探测器、JTY-HF-GST102线型光束感烟火灾探测器、隔爆点型可燃气体探测器等I²C接口设备编码；4. 四位段码式液晶显示，显示直观；5. 低功耗睡眠和自动关机功能；6. 电池欠压指示功能三、技术特性1. 电源：1节9V叠式电池2. 工作电流≤8mA3. 待机电流≤100чA4. 使用环境：温度：-10℃~+50℃相对湿度≤95%，不凝露5. 尺寸：164mm×64mm×37mm四、结构特征外形示意图如图1所示（略）1：电源开关 2：液晶屏3：总线插口 4：火灾显示盘接口（I²C）5：复位键 6：固定螺丝7：电池盒后盖 8：铭牌9：JTY-GD-G3、JTY-ZCD-G3N探测器总线接口10：JTY-GM-GST9611、JTW-ZOM-GST9612型探测器总线接口11：电池盒后盖螺丝 12：保护盖其中各部分名称和功能说明如下：1. 电源开关：完成系统硬件开机和关机操作。

2. 液晶屏：显示有关探测器的一切信息和操作人员输入的相关信息，并且当电源欠压时给出指示。

3. 总线插口：编码器通过总线插口与探测器或模块相连。

4. 火灾显示盘接口（I²C）：编码器通过此接口与ZF-GST8903火灾显示盘或以I²C编程方式编码的探测器相连。

编码器的使用方法及注意事项（最新版4篇）目录（篇1）I.编码器的定义和作用II.编码器的种类和使用方法III.编码器的使用注意事项IV.总结正文（篇1）编码器是一种将模拟信号转换为数字信号的设备，广泛应用于工业自动化、物联网、智能家居等领域。

以下是编码器的使用方法及注意事项：一、编码器的定义和作用编码器是一种将模拟信号转换为数字信号的设备，其主要作用是实现对物理量的测量和控制。

常见的编码器有光电编码器、磁编码器、超声编码器等。

二、编码器的种类和使用方法1.光电编码器：光电编码器是一种利用光电效应将旋转角度转换为数字信号的设备。

使用光电编码器时，需要将传感器固定在旋转部件上，并将编码盘固定在旋转轴上。

通过读取传感器输出的数字信号，可以实现对旋转角度的测量和控制。

2.磁编码器：磁编码器是一种利用磁感应原理将旋转角度转换为数字信号的设备。

使用磁编码器时，需要将传感器固定在旋转部件上，并将编码盘固定在旋转轴上。

通过读取传感器输出的数字信号，可以实现对旋转角度的测量和控制。

3.超声编码器：超声编码器是一种利用超声波原理将旋转角度转换为数字信号的设备。

使用超声编码器时，需要将传感器固定在旋转部件上，并将超声波发生器和接收器分别安装在旋转轴和旋转部件上。

通过读取传感器输出的数字信号，可以实现对旋转角度的测量和控制。

三、编码器的使用注意事项1.确保编码器与被测物体之间的距离和角度正确，避免误差。

2.在使用光电编码器时，需要注意传感器的清洁和维护，避免灰尘和油污对测量精度的影响。

目录（篇2）I.编码器的定义和作用II.编码器的使用方法III.编码器的注意事项正文（篇2）I.编码器的定义和作用编码器是一种将模拟信号转换为数字信号的设备，常用于测量和监控设备的运行状态。

编码器可以将设备的速度、位置、旋转方向等参数转换成数字信号，从而实现对设备的自动化控制。

II.编码器的使用方法1.确认编码器的连接方式：编码器通常采用串口或网络接口与控制系统连接。

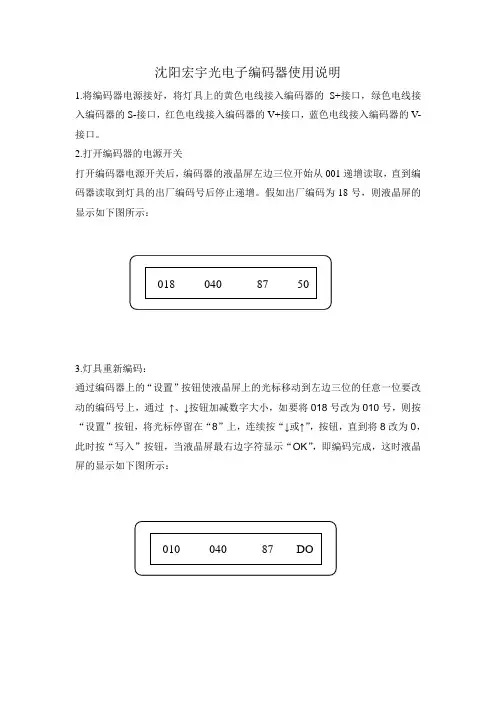

沈阳宏宇光电子编码器使用说明
1.将编码器电源接好，将灯具上的黄色电线接入编码器的S+接口，绿色电线接入编码器的S-接口，红色电线接入编码器的V+接口，蓝色电线接入编码器的V-接口。

2.打开编码器的电源开关
打开编码器电源开关后，编码器的液晶屏左边三位开始从001递增读取，直到编码器读取到灯具的出厂编码号后停止递增。

假如出厂编码为18号，则液晶屏的显示如下图所示：
018 040 87 50
3.灯具重新编码：
通过编码器上的“设置”按钮使液晶屏上的光标移动到左边三位的任意一位要改动的编码号上，通过↑、↓按钮加减数字大小，如要将018号改为010号，则按“设置”按钮，将光标停留在“8”上，连续按“↓或↑”，按钮，直到将8改为0，此时按“写入”按钮，当液晶屏最右边字符显示“OK”，即编码完成，这时液晶屏的显示如下图所示：
010 040 87 DO
编写下一个灯具时，只需按上述接好连线，无需关编码器，直接将光标移动到相应位置，改写数字，按“写入”键，依次往下连续编写。

！1、编码器每次只能对一个灯进行编址，不允许在现场的总线上对灯编址。

2、编码器每次使用完，需及时断电，防止编码器损坏。

沈阳宏宇光电子科技有限公司
2013年5 月。

海湾电子编码器安装使用说明书一、概述GST-BMQ-2电子编码器（以下简称编码器）可对电子编码的探测器或模块进行地址码、灵敏度、设备类型等的读出和地址码、灵敏度的写入功能，还可以对火灾显示盘进行地址码、灯号及二次码的读出和写入。

二、特点1. 该编码器采用手握式结构，外形小巧，携带方便，操作简单;2. 该编码器可通过编码器后盖的总线接口，直接和总线型探测器旋接，进行编码等操作，更加方便，如图2所示（略）；3. 可对公司生产的总线型探测器、模块等设备编码，可对ZF-GST8903火灾显示盘、JTY-HM-GST102线型光束感烟火灾探测器、JTY-HF-GST102线型光束感烟火灾探测器、隔爆点型可燃气体探测器等I²C接口设备编码；4. 四位段码式液晶显示，显示直观；5. 低功耗睡眠和自动关机功能；6. 电池欠压指示功能三、技术特性1. 电源：1节9V叠式电池2. 工作电流≤8mA3. 待机电流≤100чA4. 使用环境：温度：-10℃~+50℃相对湿度≤95%，不凝露5. 尺寸：164mm×64mm×37mm四、结构特征外形示意图如图1所示（略）1：电源开关 2：液晶屏3：总线插口 4：火灾显示盘接口（I²C）5：复位键 6：固定螺丝7：电池盒后盖 8：铭牌9：JTY-GD-G3、JTY-ZCD-G3N探测器总线接口10：JTY-GM-GST9611、JTW-ZOM-GST9612型探测器总线接口11：电池盒后盖螺丝 12：保护盖其中各部分名称和功能说明如下：1. 电源开关：完成系统硬件开机和关机操作。

2. 液晶屏：显示有关探测器的一切信息和操作人员输入的相关信息，并且当电源欠压时给出指示。

3. 总线插口：编码器通过总线插口与探测器或模块相连。

4. 火灾显示盘接口（I²C）：编码器通过此接口与ZF-GST8903火灾显示盘或以I²C编程方式编码的探测器相连。

海湾电子编码器安装使用说明书一、概述GST-BMQ-2电子编码器（以下简称编码器）可对电子编码的探测器或模块进行地址码、灵敏度、设备类型等的读出和地址码、灵敏度的写入功能，还可以对火灾显示盘进行地址码、灯号及二次码的读出和写入。

二、特点1. 该编码器采用手握式结构，外形小巧，携带方便，操作简单;2. 该编码器可通过编码器后盖的总线接口，直接和总线型探测器旋接，进行编码等操作，更加方便，如图2所示（略）；3. 可对公司生产的总线型探测器、模块等设备编码，可对ZF-GST8903火灾显示盘、JTY-HM-GST102线型光束感烟火灾探测器、JTY-HF-GST102线型光束感烟火灾探测器、隔爆点型可燃气体探测器等I²C接口设备编码；4. 四位段码式液晶显示，显示直观；5. 低功耗睡眠和自动关机功能；6. 电池欠压指示功能三、技术特性1. 电源：1节9V叠式电池2. 工作电流≤8mA3. 待机电流≤100чA4. 使用环境：温度：-10℃~+50℃相对湿度≤95%，不凝露5. 尺寸：164mm×64mm×37mm四、结构特征外形示意图如图1所示（略）1：电源开关 2：液晶屏3：总线插口 4：火灾显示盘接口（I²C）5：复位键 6：固定螺丝7：电池盒后盖 8：铭牌9：JTY-GD-G3、JTY-ZCD-G3N探测器总线接口10：JTY-GM-GST9611、JTW-ZOM-GST9612型探测器总线接口11：电池盒后盖螺丝 12：保护盖其中各部分名称和功能说明如下：1. 电源开关：完成系统硬件开机和关机操作。

2. 液晶屏：显示有关探测器的一切信息和操作人员输入的相关信息，并且当电源欠压时给出指示。

3. 总线插口：编码器通过总线插口与探测器或模块相连。

4. 火灾显示盘接口（I²C）：编码器通过此接口与ZF-GST8903火灾显示盘或以I²C编程方式编码的探测器相连。

电子编码器操作手册法律声明版权所有©杭州海康威视电子有限公司2020。

保留一切权利。

本手册的任何部分，包括文字、图片、图形等均归属于杭州海康威视电子有限公司或其关联公司（以下简称“海康威视”）。

未经书面许可，任何单位或个人不得以任何方式摘录、复制、翻译、修改本手册的全部或部分。

除非另有约定，海康威视不对本手册提供任何明示或默示的声明或保证。

关于本产品本手册描述的产品仅供中国大陆地区销售和使用。

本产品只能在购买地所在国家或地区享受售后服务及维保方案。

关于本手册本手册仅作为相关产品的指导说明，可能与实际产品存在差异，请以实物为准。

因产品版本升级或其他需要，海康威视可能对本手册进行更新，如您需要最新版手册，请您登录海康威视官网查阅（）。

海康威视建议您在专业人员的指导下使用本手册。

商标声明●为海康威视的注册商标。

●本手册涉及的其他商标由其所有人各自拥有。

责任声明●在法律允许的最大范围内，本手册以及所描述的产品（包含其硬件、软件、固件等）均“按照现状”提供，可能存在瑕疵或错误。

海康威视不提供任何形式的明示或默示保证，包括但不限于适销性、质量满意度、适合特定目的等保证；亦不对使用本手册或使用海康威视产品导致的任何特殊、附带、偶然或间接的损害进行赔偿，包括但不限于商业利润损失、系统故障、数据或文档丢失产生的损失。

●您知悉互联网的开放性特点，您将产品接入互联网可能存在网络攻击、黑客攻击、病毒感染等风险，海康威视不对因此造成的产品工作异常、信息泄露等问题承担责任，但海康威视将及时为您提供产品相关技术支持。

●使用本产品时，请您严格遵循适用的法律法规，避免侵犯第三方权利，包括但不限于公开权、知识产权、数据权利或其他隐私权。

您亦不得将本产品用于大规模杀伤性武器、生化武器、核爆炸或任何不安全的核能利用或侵犯人权的用途。

●如本手册内容与适用的法律相冲突，则以法律规定为准。

前言本节内容的目的是确保用户通过本手册能够正确使用产品，以避免操作中的危险或财产损失。

01编码器基本概念与原理Chapter编码器定义及作用编码器定义编码器作用工作原理简介编码过程解码过程在接收端，解码器对编码后的信号进行解码，还原为原始信号。

解码过程需要遵循与编码过程相对应的解码规则。

绝对式编码器直接测量输入信号的绝对值，生成与之对应的编码输出，适用于需要精确知道位置或状态的场合。

特点包括测量范围宽、分辨率高。

模拟编码器将模拟信号转换为数字信号，适用于音频、视频等模拟信号的数字化处理。

特点包括转换精度高、抗干扰能力强。

数字编码器将数字信号转换为适合传输或存储的格式，如曼彻斯特编码、差分曼彻斯特编码等。

特点包括编码效率高、易于实现同步。

增量式编码器通过测量输入信号的增量来生成相应的编码输出，适用于位置、速度等物理量的测量。

特点包括测量精度高、响应速度快。

常见类型及其特点02编码器选型与安装Chapter01020304根据实际需求选择适当的分辨率，高分辨率可提供更精确的位置信息。

分辨率考虑编码器的电压、电流和信号类型等电气特性，确保与控制系统兼容。

电气特性关注编码器的尺寸、重量、轴径等机械特性，确保与安装环境相匹配。

机械特性根据工作环境选择适合的防护等级和温度范围。

环境适应性选型依据及注意事项安装前准备安装编码器连接电缆030201安装步骤与规范调试方法及技巧通电检查校准零点测试功能调整参数03编码器操作指南Chapter完成初始化设置按照编码器说明书逐步完成初始化设置，包括参数配置、功能选择等。

根据通信协议要求，设置合适的波特率，以确保数据传输的稳定性。

选择通信协议根据实际需求选择合适的通信协议，如CAN 连接电源和信号线将编码器正确接入电源和信号进入初始化模式初始化设置流程01020304进入参数配置模式调整参数值选择需要配置的参数保存配置参数配置方法常见问题解决方案编码器无法正常工作01编码器输出信号异常02编码器参数配置错误0304编码器在通信系统中的应用Chapter信号传输过程中的作用信号转换压缩数据错误检测和纠正数字调制编码器将数字信号转换为适合在信道上传输的调制信号。

海湾电子编码器安装使用说明书一、概述GST-BMQ-2电子编码器（以下简称编码器）可对电子编码的探测器或模块进行地址码、灵敏度、设备类型等的读出和地址码、灵敏度的写入功能，还可以对火灾显示盘进行地址码、灯号及二次码的读出和写入。

二、特点1. 该编码器采用手握式结构，外形小巧，携带方便，操作简单;2. 该编码器可通过编码器后盖的总线接口，直接和总线型探测器旋接，进行编码等操作，更加方便，如图2所示（略）；3. 可对公司生产的总线型探测器、模块等设备编码，可对ZF-GST8903火灾显示盘、JTY-HM-GST102线型光束感烟火灾探测器、JTY-HF-GST102线型光束感烟火灾探测器、隔爆点型可燃气体探测器等I²C接口设备编码；4. 四位段码式液晶显示，显示直观；5. 低功耗睡眠和自动关机功能；6. 电池欠压指示功能三、技术特性1. 电源：1节9V叠式电池2. 工作电流≤8mA3. 待机电流≤100чA4. 使用环境：温度：-10℃~+50℃相对湿度≤95%，不凝露5. 尺寸：164mm×64mm×37mm四、结构特征外形示意图如图1所示（略）1：电源开关 2：液晶屏3：总线插口 4：火灾显示盘接口（I²C）5：复位键 6：固定螺丝7：电池盒后盖 8：铭牌9：JTY-GD-G3、JTY-ZCD-G3N探测器总线接口10：JTY-GM-GST9611、JTW-ZOM-GST9612型探测器总线接口11：电池盒后盖螺丝 12：保护盖其中各部分名称和功能说明如下：1. 电源开关：完成系统硬件开机和关机操作。

2. 液晶屏：显示有关探测器的一切信息和操作人员输入的相关信息，并且当电源欠压时给出指示。

3. 总线插口：编码器通过总线插口与探测器或模块相连。

4. 火灾显示盘接口（I²C）：编码器通过此接口与ZF-GST8903火灾显示盘或以I²C编程方式编码的探测器相连。

（1）电子编码器的使用消防子系统的单输入单输出模块、探测器、报警按钮等总线设备均需要编码，用到的编码工具为电子编码器，其结构示意图如图所示。

电子编码器的功能结构示意图编码器可对探测器的地址码、设备类型、灵敏度进行设定，同时也可对模块的地址码、设备类型、输入设定参数等信息进行设定。

编码前，将编码器连接线的一端插在编码器的总线插口内（如图3-9所示的3 处），另一端的两个夹子分别夹在探测器或模块的两根总线端子“Z1”，“Z2”（不分极性）上。

开机（将图3-94所示的1处的开关打到“ON”的位置）后可对编码器做如下操作，实现各参数的写入设定。

1）读码按下“读码”键，液晶屏上将显示探测器或模块的已有地址编码，按“增大”键，将依次显示脉宽、年号、批次号、灵敏度、探测器类型号（对于不同的探测器和模块其显示内容有所不同）；按“清除”键后，回到待机状态。

如果读码失败，屏幕上将显示错误信息“E”，按“清除”键清除。

2）地址码的写入在待机状态，输入探测器或模块的地址编码，按下“编码”键，应显示符号“P”，表明编码完成，按“清除”键，则回到待机状态。

3）探测器灵敏度或模块输入设定参数的写入（此步骤只需了解，不建议操作，因相关参数在产品出厂前均已设置好）注意：为防止非专业人员误修改一些重要数据，编码器加有密码锁，开锁密码为“456”，加锁密码为“789”，请不要随便操作。

（2）电子编码器编码设置1）将电子编码器连接线的一端插在编码器的总线插口内，另一端的两个夹子分别夹在光电感烟探测器的两根总线端子“Z1”，“Z2”（不分极性）上。

2）将电子编码器的开关打到“ON”的位置，然后按下编码器上的“清除”键，让编码器回到待机状态，然后用编码器上的数字键输入“1”，再按下“编码”键，此时编码器若显示符号“P”，则表明编码完成；3）按下编码器上的“清除”键，让编码器回到待机状态，然后按下编码器的“读码”键，此时液晶屏上将显示探测器的已有地址编码。
