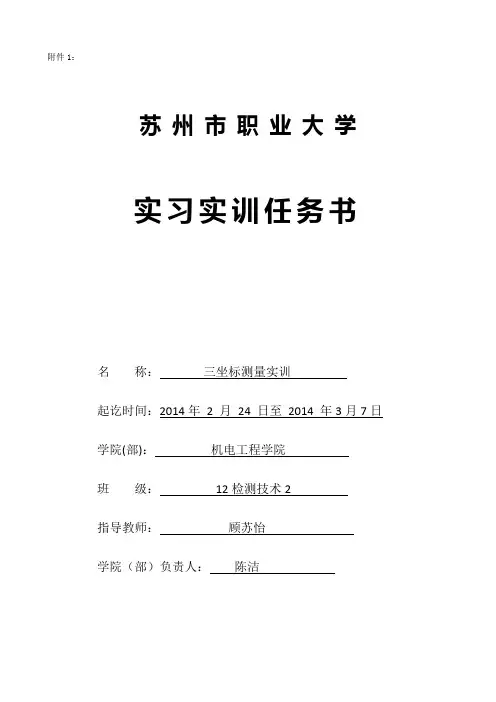

附件1：苏州市职业大学实习实训任务书名称：三坐标测量实训起讫时间：2014年2 月24 日至2014 年3月7日学院(部)：机电工程学院班级：12检测技术2指导教师：***学院（部）负责人：陈洁附件2：苏州市职业大学校内实习实训报告名称三坐标测量实训2014年2 月24 日至2014 年3月7日共2周学院(部) 机电工程学院班级12检测技术2姓名学号指导教师顾苏怡实习实训报告一、测头装配与校正●测头装配➢步骤：1)依次执菜单命令“测头”→“测头装配”，弹出“测头装配”对话框。
;2)在部件名称列表中选择部件MH20i,这是在“当前配置”列表将显示选中的测头;3)双击“部件”列表框中的TP20_STD-TO_M2，装配到MH20i测头座上;4)双击“自定义测针”弹出对话框，依次修改数据“接口”，“长度”，“直径”参数为2,20,4，点击“确定”，选择测头，点击“退出”双击新建的测头并命名为14。
➢图：●测头校正➢步骤：1)执行菜单命令“测头”→“测头校正”，弹出对话框;2)在“测针参数”选项组中选择文件名称，指针名称，输入A，B角;3)将测头座旋转到要求校正的测针位置，即与A和B数值相同的位置;4)用“测针名称”中显示的测针在标注球的适当位置至少采5个点;5)单击“计算”按钮，校正结束并自动保存结果，如图所示;6)若校正结果中半径偏差或形状偏差大于校正允许，则系统会弹出对话框，则不保存结果，重新取点校正;7)取不同A和B参数重复以上步骤校正其他需要的测针;8)当所有测针校正完毕后点击“退出”按钮退出校正界面。
➢图：二、建立坐标系➢步骤：1)先测一个平面：点击平面命令按钮，在被测工件上采4个点，然后确定再退出；2)然后在测一条直线，选中直线命令按钮，在工件上采3个点，然后确定退出；3)选中圆的命令按钮，在被测工件上采4个点，在对话框中勾选投影项，对象为XY平面，分别显示X,Y,Z的坐标值，按确定再退出，选择适中；4)点击菜单“坐标系”选择“坐标”弹出对话框，选择“工作位置找正”，再点击“初始化”；5)将上面建的平面，直线，圆拖如对话框。

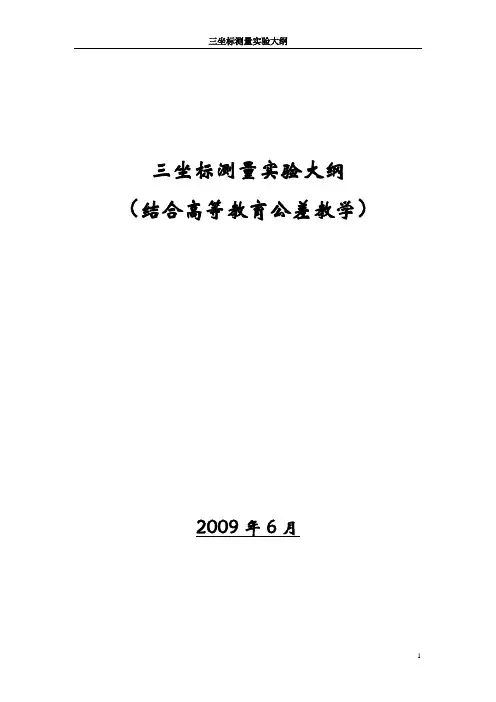

三坐标测量实验大纲（结合高等教育公差教学）2009年6月目录实验一坐标测量机认知实验 (3)实验二孔、轴件的测量实验 (6)实验三平面度测量实验 (10)实验四圆锥各尺寸的测量实验 (14)实验五轴键槽对称度测量实验 (18)实验六螺纹孔测量实验 (21)实验一坐标测量机认知实验一、实验目的了解三坐标测量机结构了解三坐标测量机原理了解三坐标测量机维护保养方法二、设备与器材1）三坐标测量机2）测头系统：MH20i或PH10T3）测针：20×ø3mm三、实验步骤1）三坐标测量机结构按机械结构分：a)龙门式——用于轿车车身等大型机械零部件或产品测量；b)桥式——用于复杂零部件的质量检测、产品开发，精度高；c) 悬臂式——主要用于车间划线、简单零件的测量，精度比较低。
按驱动方式结构分：a) 手动型——手工使其三轴运动来实现采点,价格低廉,但测量精度差； b) 机动型——通过电机驱动来实现采点，但不能实现编程自动测量；c) 自动型——由计算机控制测量机自动采点，通过编程实现零件自动测量，且精度高。
2）三坐标测量机原理将被测物体置于三坐标测量机的测量空间，可获得被测物体上各测量点的坐标值，根据这些点的空间坐标值经过数学运算求出被测物体的几何尺寸，形状和位置公差。
3）三坐标测量机维护保养方法三坐标测量机作为一种精密的测量机器，如果维护及保养做得及时，就能延长机器的使用寿命，并使精度得到保障、故障率降低。
为使客户更好地掌握和用好测量机，测量机维护及保养规程如下： （1）开机前的准备a.三坐标测量机对环境要求比较严格，应按要求严格控制温度及湿度；b.三坐标测量机使用气浮轴承，理论上是永不磨损结构，但是如果气源不干净，有油．水或杂质，就会造成气浮轴承阻塞，严重时会造成气浮轴承和气浮导轨划伤，后果严重。
所以每天要检查机床气源，放水放油。
定期清洗过滤器及油水分离器。
定期检查机床气源上一级空气来源，（空气压缩机或集中供气的储气罐）；花岗岩导轨更要定期检查导轨面状况，所以每次开机前应清洁机器的导轨，用航空汽油擦拭（120或180号汽油）或无水乙醇擦拭。
三坐标测量实验报告三坐标测量实验报告引言：三坐标测量是一种常用的精密测量方法，广泛应用于工业制造、航空航天等领域。
本实验旨在通过对一个立方体的测量，掌握三坐标测量的基本原理和操作方法，并分析实验结果的准确性和可靠性。
一、实验目的本实验的主要目的有以下几点：1. 熟悉三坐标测量仪的结构和使用方法；2. 掌握三坐标测量的基本原理；3. 进行立方体的三坐标测量，并分析实验结果的准确性。
二、实验仪器与原理1. 实验仪器：三坐标测量仪三坐标测量仪是一种高精度的测量仪器，主要由测量台、测头和计算机控制系统组成。
测头通过触发器与计算机相连，可以实时将测量数据传输到计算机中进行处理和分析。
2. 实验原理三坐标测量仪基于三维坐标系，通过测量目标物体上的一系列点的坐标，进而计算出该物体的尺寸和形状。
具体原理如下：- 测量点的坐标：测量仪通过测量头接触目标物体上的点，记录下该点在三维坐标系中的坐标值。
- 坐标系的建立：通过测量仪上的三个坐标轴，可以建立一个与目标物体相切的局部坐标系。
- 数据处理：将测得的坐标数据输入计算机，通过计算和分析，得到目标物体的尺寸和形状。
三、实验步骤1. 打开三坐标测量仪，进行仪器的初始化和校准。
2. 将待测立方体放置在测量台上，并固定好。
3. 选择测头，进行测量点的选择和设置。
4. 通过测量头触发器，依次对立方体的各个点进行测量，并记录下坐标值。
5. 将测得的坐标数据输入计算机，进行数据处理和分析。
6. 分析实验结果的准确性和可靠性。
四、实验结果与分析经过实验测量和数据处理，得到了立方体的尺寸和形状数据。
通过与设计值进行对比，可以评估实验结果的准确性和可靠性。
在实验中，我们发现实验结果与设计值相差较小，说明三坐标测量仪的测量精度较高。
然而，我们也注意到实验结果中存在一些误差。
这些误差可能来自于以下几个方面：1. 实验仪器的误差：三坐标测量仪本身存在一定的测量误差，需要在数据处理中进行修正。

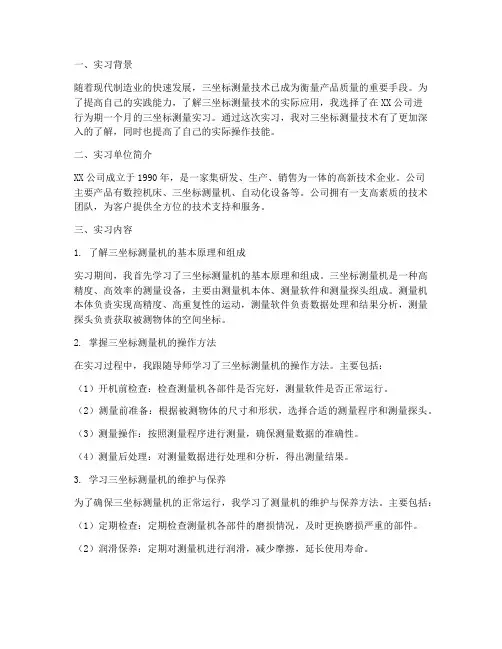

一、实习背景随着现代制造业的快速发展，三坐标测量技术已成为衡量产品质量的重要手段。
为了提高自己的实践能力，了解三坐标测量技术的实际应用，我选择了在XX公司进行为期一个月的三坐标测量实习。
通过这次实习，我对三坐标测量技术有了更加深入的了解，同时也提高了自己的实际操作技能。
二、实习单位简介XX公司成立于1990年，是一家集研发、生产、销售为一体的高新技术企业。
公司主要产品有数控机床、三坐标测量机、自动化设备等。
公司拥有一支高素质的技术团队，为客户提供全方位的技术支持和服务。
三、实习内容1. 了解三坐标测量机的基本原理和组成实习期间，我首先学习了三坐标测量机的基本原理和组成。
三坐标测量机是一种高精度、高效率的测量设备，主要由测量机本体、测量软件和测量探头组成。
测量机本体负责实现高精度、高重复性的运动，测量软件负责数据处理和结果分析，测量探头负责获取被测物体的空间坐标。
2. 掌握三坐标测量机的操作方法在实习过程中，我跟随导师学习了三坐标测量机的操作方法。
主要包括：（1）开机前检查：检查测量机各部件是否完好，测量软件是否正常运行。
（2）测量前准备：根据被测物体的尺寸和形状，选择合适的测量程序和测量探头。
（3）测量操作：按照测量程序进行测量，确保测量数据的准确性。
（4）测量后处理：对测量数据进行处理和分析，得出测量结果。
3. 学习三坐标测量机的维护与保养为了确保三坐标测量机的正常运行，我学习了测量机的维护与保养方法。
主要包括：（1）定期检查：定期检查测量机各部件的磨损情况，及时更换磨损严重的部件。
（2）润滑保养：定期对测量机进行润滑，减少摩擦，延长使用寿命。
（3）环境控制：保持测量室内的温度、湿度等环境参数稳定，防止测量机受到外界环境的影响。
四、实习收获1. 提高了实践能力通过这次实习，我不仅了解了三坐标测量技术的理论知识，还掌握了实际操作技能。
在实习过程中，我积极参与各项任务，提高了自己的实践能力。
2. 拓宽了知识面实习期间，我了解了三坐标测量技术的应用领域和发展趋势，拓宽了自己的知识面。
《三坐标测量机》指导书目录前言绪论实验目的 (3)实验条件 (3)实验要求及注意事项 (3)实验内容及时间安排 (4)实验步骤 (5)考核方式 (7)绪论一、实训目的1、了解三坐标测量机的日常注意事项2、了解测量机的主要组成部分3、了解PC-DMIS的操作界面，建立新文件4、学习定义、校验和调用测头5、理解坐标系的设定6、掌握零件手动与DCC编程7、能够实际零件编程8、能够构造几何元素9、能够进行尺寸评价和输出报告10、能够进行有CAD模型的编程二、实训条件1、场地条件：数控实训基地2、设备条件：GLOBAL三坐标测量机一台、电脑一台、配套软件一套3、工具及材料条件：数控机床上加工出来的零件进行测量和编程三、实训要求及注意事项1、每天开机前首先检查气压达到要求后才能开控制柜，三联体处压力：0.4Mpa－0.45Mpa（1bar≈0.1 Mpa≈14.5psi），气源的供气压力:≥0.6Mpa2、当三联体存在水杯中油水混合物高度超过5mm时需要手动放水。
机器的供气压力正常，而三联体处压力不能调到正常值，则需要换滤芯。
3、测量机房的温度保持在20±2℃，相对湿度25~75%。
4、稳压电源的输出电压为220±10V。
5、机器导轨区内不得放置任何物品，不要用手直接接触导轨工作面，每天开机前用高织纱纯棉布沾无水酒精清洁三轴导轨面，待导轨面干燥后才能运行机器。
严禁用酒精清洁喷漆表面及光栅尺，请用高织纱纯棉布或少量异丙酮清洁光栅尺。
6、开机顺序为：先开控制柜和计算机，进入测量软件后，再按操纵盒上的伺服加电键。
7、每次开机后先回机器零点。
在回零点前，先将测头移至安全位置，保证测头复位旋转和Z轴向上运行时无障碍。
8、在拆装测头、测杆时要使用随机提供的专用工具，所使用的测头需要先标定。
9、如果使用TP7/TP200测头，在手操杆方式下移动轴时，要按下快速键。
在接近采点位置时，要按下慢速键。
10、转测头、校验测头、自动更换测头、运行程序等操作时，保证测头运行路线上无障碍。
一、实习背景随着我国制造业的快速发展，对精密测量技术的需求日益增长。
三坐标测量机作为一种高精度、高效率的测量设备，广泛应用于机械制造、航空航天、汽车制造等领域。
为了提高自身专业素养，了解三坐标测量机的操作原理和应用，我于2023年6月至8月在XX公司进行了为期两个月的三坐标实习。
二、实习目的1. 了解三坐标测量机的构造、原理和功能。
2. 掌握三坐标测量机的操作方法，提高实际操作能力。
3. 熟悉三坐标测量机在不同行业中的应用，为今后工作打下基础。
三、实习内容1. 三坐标测量机基本知识（1）三坐标测量机简介：三坐标测量机是一种用于测量物体空间坐标的设备，具有高精度、高效率、自动化等特点。
（2）三坐标测量机构造：主要由测量头、测量臂、控制台、计算机等组成。
（3）三坐标测量机原理：通过测量头测量物体表面的点在空间三个坐标轴上的位置，将测量数据传输至计算机进行处理，得到物体的形状、尺寸、位置等信息。
2. 三坐标测量机操作（1）设备准备：开机前，检查设备是否正常，了解设备操作规程。
（2）编程：根据测量任务，编写测量程序，包括测量路径、测量元素等。
（3）测量：按照编程好的程序进行测量，观察测量数据，分析测量结果。
（4）数据处理：对测量数据进行处理，得到物体的形状、尺寸、位置等信息。
3. 三坐标测量机应用（1）机械制造：用于检测机械零件的尺寸、形状、位置等，确保产品质量。
（2）航空航天：用于检测飞机、发动机等零部件的尺寸、形状、位置等，保证飞行安全。
（3）汽车制造：用于检测汽车零部件的尺寸、形状、位置等，提高汽车性能。
四、实习收获与体会1. 理论与实践相结合：通过实习，我深刻体会到理论知识在实际工作中的重要性，也认识到理论知识的不足，需要在今后的学习中不断充实自己。
2. 提高操作技能：实习过程中，我熟练掌握了三坐标测量机的操作方法，提高了自己的实际操作能力。
3. 增强团队协作能力：在实习过程中，我与同事们相互学习、共同进步，增强了团队协作能力。
三坐标测量机实验指导书20100909一、实验目地了解三坐标测量机的使用方法和测量原理二、仪器设备三坐标测量机：三坐标测量机是一种高效、新颖的精密测量仪器。
它广泛应用于机械制造、仪器制造、电子工业、航空工业等各领域。
应用三坐标测量机可对直线坐标、平面坐标以及空间三维尺寸进行测量，可以测量球体直径、球心坐标、曲线曲面轮廓、各种角度关系以及凸轮、叶片等复杂零件的几何尺寸和形状位置误差。
三坐标测量机测量精度高，速度快，软件功能强大，是测量行业不可或缺的高级仪器。
三、三坐标测量机型号规格及结构特点1．型号规格型号：GLOBAL 05.07.05测量范围：x= 600mm， y＝45Omm，z＝300mm；分辨率：0.01 um=0.00001 mm测量精度：1/10000 mm2.结构特点测量机主要由主体（包括底座、工作台、立柱、导轨、驱动系统和测量系统）、电器控制柜、测量头、计算机及控制软件,打印机等组成。
其特点是：1) x、y、z三条导轨组成活动桥式结构: 结构刚性好，承重能力大，可完成中型到大型工件的测量。
它采用空气静压导轨，导轨运动时几乎无摩擦（阻力非常小），轻便灵活并且稳定性好，导向精度高。
2) 操纵盒：略3)采用光栅式测量系统，测量精确度非常高。
4)花岗石工作台稳定性和抗振性好，不易变形。
5)工件的定位比较方便，我们可以通过对工件的基准边、基准孔或几个参考点进行测量后，由计算机确定工件的坐标系。
6)计算机可通过软件来补偿测量头的半径并且完成多种几何运算和测量数据处理。
如直线、平面、圆、圆柱、圆锥、球以及复杂的曲面的测量等等。
以及形位公差的数据处理。
7)由于采用“学习程序”，在测量成批零件时。
按照第一个工件的测量操作次序，把测量的程序记忆贮存起来。
8)测量机附有多种机械式测量头。
用于测量不同轮廓形状的零件。
9)它可以由计算机屏幕显示，并由打印机打印测量结果。
3.测量原理三坐标测量机所采用的标准器是光栅尺。
实训室：班级：姓名：学号：实训日期：同组成员：指导老师：一、三坐标测量技术简介①三坐标测量机的介绍：三坐标测量机(Coordinate Measuring Machine, CMM) 是指在一个六面体的空间范围内能够表现几何形状、长度及圆周分度等测量能力的仪器又称为三坐标测量仪或三元。
②三坐标测量机测量原理：三坐标测量机是测量和获得尺寸数据的最有效的方法之一，因为它可以代替多种表面测量工具及昂贵的组合量规，并把复杂的测量任务所需时间从小时减到分钟。
三坐标测量机的功能是快速准确地评价尺寸数据，为操作者提供关于生产过程状况的有用信息，这与所有的手动测量设备有很大的区别。
将被测物体置于三坐标测量空间，可获得被测物体上各测点的坐标位置，根据这些点的空间坐标值，经计算求出被测物体的几何尺寸，形状和位置。
③三坐标测量机的应用：主要用于机械、汽车、航空、军工、家具、工具原型、机器等中小型配件、模具等行业中的箱体、机架、齿轮、凸轮、蜗轮、蜗杆、叶片、曲线、曲面等的测量，还可用于电子、五金、塑胶等行业中，可以对工件的尺寸、形状和形位公差进行精密检测，从而完成零件检测、外形测量、过程控制等任务。
④它的优点是1.通用性强可实现空间坐标点位的测量方便的测出各种零件的三维轮廓尺寸和位置精度 2.测量精确可靠3.可方便的进行数据处理与程序控制。
二、实训设备,要求及注意事项实训设备:MQ564S手动三坐标测量机,三轴均有气源制动开关及微动装置，可实现单轴的精密传动,数据采集系统采用高性能手动三坐标专用系统，可靠性好。
配以AC—DMIS测量软件包，使其成为同类机型中性价相比当高的产品，其将满足您的需求，为您提供一个完善的测量解决方案。
三轴均有气源制动开关及微动装置，可实现单轴的精密传动,数据采集系统采用高性能手动三坐标专用系统。
MQ手动版技术参数：测量范围（mm）：600×500×400示值误差（μm ）：3.5+L/200外形尺寸（mm）：950×1050×2300最大载荷（k g ）：500实训要求:1.掌握最简单的开机和关机以及机器的擦拭。

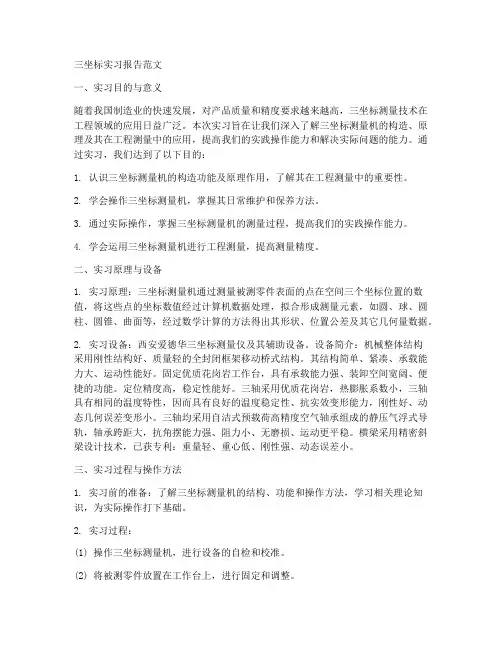

三坐标实习报告范文一、实习目的与意义随着我国制造业的快速发展，对产品质量和精度要求越来越高，三坐标测量技术在工程领域的应用日益广泛。
本次实习旨在让我们深入了解三坐标测量机的构造、原理及其在工程测量中的应用，提高我们的实践操作能力和解决实际问题的能力。
通过实习，我们达到了以下目的：1. 认识三坐标测量机的构造功能及原理作用，了解其在工程测量中的重要性。
2. 学会操作三坐标测量机，掌握其日常维护和保养方法。
3. 通过实际操作，掌握三坐标测量机的测量过程，提高我们的实践操作能力。
4. 学会运用三坐标测量机进行工程测量，提高测量精度。
二、实习原理与设备1. 实习原理：三坐标测量机通过测量被测零件表面的点在空间三个坐标位置的数值，将这些点的坐标数值经过计算机数据处理，拟合形成测量元素，如圆、球、圆柱、圆锥、曲面等，经过数学计算的方法得出其形状、位置公差及其它几何量数据。
2. 实习设备：西安爱德华三坐标测量仪及其辅助设备。
设备简介：机械整体结构采用刚性结构好、质量轻的全封闭框架移动桥式结构。
其结构简单、紧凑、承载能力大、运动性能好。
固定优质花岗岩工作台，具有承载能力强、装卸空间宽阔、便捷的功能。
定位精度高，稳定性能好。
三轴采用优质花岗岩，热膨胀系数小，三轴具有相同的温度特性，因而具有良好的温度稳定性、抗实效变形能力，刚性好、动态几何误差变形小。
三轴均采用自洁式预载荷高精度空气轴承组成的静压气浮式导轨，轴承跨距大，抗角摆能力强、阻力小、无磨损、运动更平稳。
横梁采用精密斜梁设计技术，已获专利：重量轻、重心低、刚性强、动态误差小。
三、实习过程与操作方法1. 实习前的准备：了解三坐标测量机的结构、功能和操作方法，学习相关理论知识，为实际操作打下基础。
2. 实习过程：(1) 操作三坐标测量机，进行设备的自检和校准。
(2) 将被测零件放置在工作台上，进行固定和调整。
(3) 选择合适的测量点和测量路径，进行测量。
(4) 导入测量数据，利用计算机进行数据处理和分析，得出测量结果。
《测量实习》任务书一﹑实习目的测量实习是《工程测量》理论教学和实验教学之后的一门独立的实践性教学课程，目的在于：1.进一步巩固和加深测量基本理论和技术方法的理解和掌握，并使之系统化、整体化；2.通过实习的全过程，提高使用测绘仪器的操作能力、测量计算能力和绘图能力，掌握测量基本技术工作的原则和步骤；3.掌握建筑物测设的基本工作4.在各个实践性环节培养应用测量基本理论综合分析问题和解决问题的能力，训练严谨的科学态度和工作作风。
二.实习任务1.控制测量；导线测量：附合导线﹑闭合导线任一导线，导线点 6 个以上(不包括所需的已知点)，导线点之间长度不少于 40 米。
水准测量：附合导线﹑闭合导线任一导线，水准点 6 个以上(不包括所需的已知点) 。
2.测绘地形图：比例尺1 500，图幅20×50（cm2）或50×20（cm2）；3.测设：视线法测设高程、按极坐标法进行点的平面位置测设。
三﹑实习基本过程实习动员，领仪器工具，落实计划；测区实地踏勘，选点（导线点、水准点、图根点）；测图控制测量外业：导线测量（测角、量边）、四等水准测量；控制测量内业：导线计算、水准测量内业、控制点坐标与高程成果表；测图准备：图纸、展绘控制点；地形图测绘；地形图整饰；视线法测设高程、点的平面位置测设；编写实习报告；还仪器、工具；交测量成果：控制测量资料、图纸；测设的资料、图纸；实习报告。
四﹑实习工作要求实习是综合性实践教学，有明确计划性；实习外业工作在校园里开展，车辆和行人干扰因素较多，实习工作以小组为单位，独立作业，工作强度大。
为了保证完成教学任务，必须有高度组织纪律性，协调一致完成各项实习工作。
1.各小组根据实习安排，制定工作计划并执行。
各小组实习工作计划可按实习基本过程和实习日历详细制定。
2.每位同学按小组安排，充分准备，认真完成当天工作。
3.遵守纪律和考勤制度。
4.注意安全，爱护仪器工具，防止事故。
5.协商一致，团结主动积极做好各项工作。
第一章三坐标测量机系统的初步认识三坐标测量机是60年代后期发展起来的一种高效的新型精密测量设备，目前被广泛应用于机械、电子、汽车、飞机等工业部门，它不仅用于测量各种机械零件、模具等的形状尺寸、孔位、孔中心距以及各种形状的轮廓，特别适用于测量带有空间曲面的工件。
由于三坐标测量机具有高准确度、高效率、测量范围大的优点，已成为几何量测量仪器的一个主要发展方向。
三坐标测量机的测量过程是由测头通过三个坐标轴导轨在三个空间方向自由移动实现的，在测量范围内可到达任意一个测点。
三个轴的测量系统可以测出测点在X，Y，Z三个方向上的精确坐标位置。
根据被测几何型面上若干个测点的坐标值即可计算出待测的几何尺寸和形位误差。
另外，在测量工作台上，还可以配置绕Z 轴旋转的分度转台和绕X 轴旋转的带顶尖座的分度头，以方便螺纹、齿轮、凸轮等的测量。
三坐标测量机按其精度分为两大类：精密型万能测量机（UMM）：是一种计量型三坐标测量机，其精度可以达到1.5 μm+2L/1000，一般放在有恒温条件的计量室内，用于精密测量，分辨率为0.5μm，1或2μm，也有达0.2μm或0.1μm的。
生产型测量机（CMM）：一般放在生产车间，用于生产过程的检测，并可进行末道工序的精加工，分辨率为5μm或10μm，小型生产型测量机也有1μm或2μm的。
§ 1.1三坐标测量机系统的硬件构成和功能三坐标测量机系统的硬件主要有三部分组成：⑴终端控制计算机和打印机：在三坐标测量机系统的硬件结构中，计算机是整个测量系统的管理者。
计算机实现与操作者对话、控制程序的执行和结果处理、与外设的通讯等功能。
⑵数控设备及其外设：数控设备是计算机和测量机的接口（I/O，工具信号，紧急情况等）。
数控设备通过由计算机传来的数据计算出参考路径，不断地控制测量机的运动及与手提式控制盒的通讯。
⑶三坐标测量机：三坐标测量机的主体主要由以下各部分组成：底座、测量工作台、立柱、X向支撑梁和导轨、Y向支撑梁和导轨、Z轴部件、测头、驱动电机及测长系统。
三坐标实验报告1. 实验目的本实验的目的是通过三坐标测量仪器，对一个物体进行精确的测量，以获得物体的几何尺寸和形状参数。
通过该实验，我们可以了解三坐标测量的原理和操作步骤，并掌握如何使用该仪器进行测量和数据处理。
2. 实验仪器与原理实验采用的仪器是三坐标测量仪。
三坐标测量仪是一种高精度的测量设备，由主机、控制系统、机械部分和测量软件组成。
其原理是通过测量被测物体上的点在三个坐标轴上的坐标值，最终得到物体的三维空间坐标。
测量的精确度通常可以达到亚微米级别。
3. 实验步骤3.1 准备工作首先，我们需要对三坐标测量仪进行校准和调试。
校准的目的是保证仪器的精度和准确度，以及各个轴线的垂直度和平行度。
调试的目的是确保仪器的操作和显示正常。
3.2 设置测量参数在进行测量之前，我们需要设置测量参数，包括测量模式、坐标系、测量精度和测量范围等。
根据不同的测量要求，我们可以灵活调整这些参数。
一般情况下，我们选择合适的测量模式和坐标系，设置适当的测量精度和测量范围。
3.3 放置被测物体将需要测量的物体放置在测量台上，并固定好。
物体的表面应当清洁，以确保测量的准确性。
如果物体比较大或者形状复杂，可以通过夹具将其固定在测量台上。
3.4 进行测量根据测量的要求，选择适当的测量方法和测量点。
在测量过程中，需要将测量探头沿着物体表面轻触并测量其坐标值。
通过不断移动探头，我们可以测量到物体表面的多个点的坐标值。
根据需要，我们还可以进行相关的测量功能，如直线度、圆度和平面度等。
3.5 数据处理在完成测量后，我们可以将测量结果导出到计算机上，并进行数据处理。
通过三坐标测量软件，我们可以对测量数据进行各种操作和分析，如数据平均、误差分析和图像绘制等。
最终，我们可以得到物体的尺寸和形状参数，4. 实验结果与分析经过实验测量和数据处理，我们得到了被测物体的尺寸和形状参数。
通过对测量结果的分析，我们可以评估物体的质量和性能，以及检查制造过程中的偏差和误差。
1检测依据：依据形位公差国家标准。
2适用范围：适用于铸件及机加工件尺寸、形位公差的检测。
3检测前的准备工作：3.1检测室进行恒温至少一小时，使其温度达到20±2℃,湿度达到25%-75%.3.2被检工件进行恒温至少一小时，使工件的温度等于室温。
3.3用酒精清洁工作台及各外露导轨面。
3.4检查电源、气源是否满足工作要求。
4工作程序：4.1打开气源，气源达到0.4-0.6MPa后，开启总电源和控制柜电源，机器进行自检。
4.2打开测头系统控制器。
4.3机器加电。
4.4开启计算机进入PC-DIMS软件，机器进行自动回家。
4.5根据图纸要求选择测头的配置以及测量过程中所需测头的角度。
4.6利用标准球进行检测过程中所用测头角度的校验。
4.7根据图纸检测要求装夹工件。
4.8根据图纸的设计基准或装配基准建立零件坐标系。
4.9进行工件的检测。
4.10选择报告模板，输出检测报告，并对检测数据进行统计分析。
4.11完成工作后，将测头旋转至90，180度位置，并将Z轴移至工作台的左前方。
4.12保存程序，退出软件，关闭计算机。
4.13关闭测头控制系统和控制柜电源开关。
4.14关闭总电源和气源。
4.15整理工具。
4.16清洁工作台面。
5定期维护：5.1气路的维护和保养•定期检查过滤器，放出过滤器的水和油（每周）；•定期清洗过滤器，清洗滤芯或者更换滤芯（每季度）；•定期擦拭导轨，检查导轨表面是否有异常状况（每季度）；•定期检查气管是否有老化的情况（例如变黄）（每半年）；5.2 传动部件的维护和保养•定期清理传动皮带和减速皮带齿间灰尘和油污（每半年）；•定期检查传动部件是否有松动状况（每.年）；5.3计数系统的维护和保养•定期擦拭光栅尺（每半年）；•如果是封闭型光栅请注意清除光栅周围的灰尘（每半年）；•如果拆装读数头，请不要发生碰撞读数头的情况；5.4控制柜的维护•正确开关控制系统；•保证电源输入电压稳定；•保证不出现突然断电情况；•保证测量间湿度适中；•正确判断控制柜错误；•在专业人员指导下进行控制柜维护；5.5测头系统的保养•拆装测头测座时注意位置准确，用专用扳手操作；•调整机器Z轴向运动时注意将测头旋转到A角90度位置；•注意使用测杆、加长杆的长度不超出标称长度；•在编程、初次测量等没有绝对把握的情况下，注意控制机器运动速度，防止测头碰撞；•搬运装夹工件时请注意不要碰撞测头；6．相关文件：6.1二级文件：无6.2三级文件：无6.3四级文件：无编制：审核：批准：。
三坐标测量实验报告1. 实验目的通过三坐标测量仪器进行测量，熟悉并掌握其操作方法，提高测量的准确性。
2. 实验器材和原理2.1 实验器材本次实验使用的器材有：- 三坐标测量仪- 计算机2.2 实验原理三坐标测量仪是一种高精度的测量仪器，可同时测量物体的三个坐标位置。
其工作原理是通过测量传感器检测到的信号来计算物体的位置坐标，并通过计算机进行数据处理和显示。
该仪器通过激光、光电测量或触点探测等方式来实现测量。
3. 实验步骤3.1 实验准备- 打开计算机，将三坐标测量软件启动并连接到三坐标测量仪。
- 检查测量仪器是否正常工作，确保各个部件灵活可动。
3.2 校准测量仪器- 垂直校准：使用垂直角度块将测量样品精确定位在测量台上，进行垂直校准。
- 水平校准：使用水平角度块进行水平校准。
- 零点校准：使用零点块进行零点校准。
3.3 进行测量- 将待测样品放置在测量台上，确保样品稳定。
- 使用测量仪器的探针进行测量。
可以选择激光或触点测量方式，根据实际情况选择合适的方式。
- 测量仪器会自动记录并显示样品的坐标位置。
3.4 数据处理- 将测量数据导入计算机，使用三坐标测量软件进行数据处理。
- 对测量数据进行分析和计算，得出需要的结果，如样品的尺寸、形状等。
4. 实验结果与分析- 根据测量数据，可以得出样品的尺寸、形状等信息。
- 通过与样品设计参数进行比较，可以评估样品的制造质量。
5. 总结与心得通过本次实验，我对三坐标测量仪器有了更深入的了解。
通过实际操作，我掌握了三坐标测量仪器的使用方法，并且了解到其在工业生产中的重要性。
三坐标测量仪器具有高精度、高效率的特点，可以提高产品的制造质量。
在今后的工作或研究中，我将继续学习和应用三坐标测量技术，以提升自己的专业水平。
6. 参考文献- 无。
测量实训任务书一、性质和任务《测量实训》是在学生学完测量基本理论知识，并掌握测量仪器的基本操作方法后，独立开设的一门实践性课程，课程主要任务是进一步学习本专业所必需的建筑施工测量的方法，通过测量实训巩固和加深所学知识，提高实际动手操作能力，为今后从事建筑施工与管理工作奠定基础。
二、基本要求1、进一步学习建筑施工测量基本知识，了解建筑施工测量的任务和特点，掌握建筑物放样以及变形观测的基本方法。
2、通过测量实训巩固和加深所学知识，进一步掌握测量仪器的基本操作技能、控制测量方法、地形图的应用和施工测量的基本方法。
三、内容和要求（一）基本知识1、建筑施工控制测量熟悉建筑施工平面控制和高程控制测量方法和要求。
2、民用建筑的施工测量掌握民用建筑物定位、控制桩测设以及基础施工测量的方法。
3、高层建筑的施工测量熟悉高层建筑物平面轴线投测以及高程传递方法。
4、工业建筑的施工测量熟悉工业建筑物柱列轴线测设、柱基测设以及预制构件安装测量的方法。
5、建筑物的变形观测熟悉建筑物沉降观测、倾斜观测以及裂缝观测的方法。
（二）实际训练任务一：变仪高法测量两点之间的高差每个学生在地面上任取两个有高差的点，将仪器放置在两点之间，注意仪器到标尺之间的距离不超过100m，采用变仪高法来测量这两点之间的高差，以熟悉DS3水准仪的使用。
任务二：测回法测量水平角每个学生在地面上任选三个点，在其中一点安置经纬仪，采用测回法测量该点与其他两点连线之间的水平角，以熟悉经纬仪的使用任务三：图根平面控制每组在预定范围内选定7~8点，组成闭合导线，并对导线点进行标志和编号。
按图根导线测量的技术要求进行测角和量边，最后算出各导线点的平面坐标。
任务四：图根高程控制一般情况下，图根高程控制以已知水准点作为高程控制点，包含所有图根导线点，构成闭合水准路线，进行闭合水准测量，最后算出各水准（导线）点高程。
四、上交资料：（1）、测量实训记录手册（封面见附件1）小组上交——图根平面控制、图根高程控制观测记录；个人上交——变仪高法测量两点之间的高差观测记录、测回法测量水平角观测记录。
